高频感应预热器说明书

高频感应炉使用方法说明书一、产品概述高频感应炉是一种先进的加热设备，利用高频电磁感应原理，将电能转换为热能，广泛应用于金属材料加热、熔炼、热处理等工艺过程。

本说明书将详细介绍高频感应炉的使用方法，以确保用户正确操作设备，提高工作效率。

二、安全须知1. 使用前，请仔细阅读说明书并确保理解其中的所有安全注意事项。

2. 在使用过程中，必须穿戴适当的劳动防护装备，包括耐高温手套、防护眼镜等。

3. 避免高频感应炉与水、潮湿环境接触，以免发生触电事故。

4. 请勿将金属物品接触到高频感应炉的线圈上，以免引发电弧和火灾。

5. 在使用高频感应炉过程中，切勿触摸或靠近感应炉的加热区域，避免烫伤。

6. 使用完成后，必须将高频感应炉及相关设备断电，并清理工作现场。

三、设备操作步骤1. 连接电源：将高频感应炉的电源线连接到符合标准的三相交流电源上，确保接地良好。

2. 密封炉腔：确保炉腔密封完好，防止热量散失和灰尘进入。

3. 设置加热参数：按照所需的加热工艺要求，在感应炉的控制面板上设置加热功率、时间和温度等参数。

4. 放置工件：将待加热的金属工件放置在感应炉的加热区域内，并确保其与感应炉线圈的距离符合要求。

5. 启动加热：按下启动开关，高频感应炉即开始加热，工件将迅速达到设定的温度。

6. 监控加热过程：在加热过程中，需不断监测工件的温度变化，并适时调整加热参数，以确保加热效果。

7. 关闭设备：加热完成后，按下停止开关，高频感应炉将停止加热。

待设备冷却后即可清理工作现场。

四、常见故障处理1. 加热不均匀：检查工件放置是否合理，确保其与感应炉线圈的距离均匀且符合要求。

2. 设备无法启动：确保电源连接正常，并检查控制面板上的设置参数是否正确。

3. 温度无法达到要求：检查加热参数是否符合工艺要求，如需调整，请根据实际情况进行调整。

五、维护保养1. 每天使用前和使用后，应对高频感应炉进行外部清洁，并检查设备各部位是否正常。

2. 定期对感应炉内部进行清理，清除积灰和其他杂质，以确保设备正常运行。

预热器的说明书说明书：预热器一、前言感谢您选择了我们生产的预热器。

本说明书将为您介绍如何正确地使用和维护预热器，确保您获得最佳的产品体验。

二、产品介绍预热器是一种用于加热液体或气体的设备，常被用于工业和家庭供暖系统以及热水器中。

该设备由以下几个部件组成：加热器、温度传感器和温度控制器。

加热器是预热器的核心部件，由高品质的镍钛合金材料制成，具有快速升温和高效节能的特点。

温度传感器能够精确地测量液体或气体的温度，并将信息传递给温度控制器。

温度控制器的作用是及时反馈温度信息并自动调节加热器的功率，以保持所需的温度。

三、使用方法1. 安装在安装预热器前，请确保已经关闭所有液体或气体的阀门并且已经完全冷却。

安装时，请按照以下步骤进行：a. 确认加热器的电源电压符合您所在区域的标准电压。

b. 取下加热器保护罩并根据需要安装在需要加热的管道上。

c. 将温度传感器正确地接入控制器。

d. 连接电源，并验电。

2. 使用在使用预热器前，请阅读产品使用说明书并根据说明书的要求正确地进行操作。

在正式使用前，请进行以下操作：a. 打开预热器电源开关。

b. 设置所需的温度。

c. 等待预热器升温到所需的温度，并核实温度控制器的显示。

d. 检查所有的阀门以确保它们已经完全打开。

e. 打开液体或气体阀门并开始使用预热器。

3. 维护为了确保预热器始终处于最佳工作状态，我们建议您定期进行以下维护：a. 清洁加热器表面。

请注意，预热器在长期使用后会产生铁锈或水垢，应及时清理。

b. 检查温度传感器并确保其完好无损。

如需更换，请及时联系我们。

c. 对电源线进行检查，确保电线没有断裂或裂开。

d. 定期清理滤网。

四、注意事项1. 预热器应当在牢固的支架或平台上安装。

2. 在使用过程中，预热器表面会产生高温，请勿触碰。

3. 在使用或维护预热器时，请勿使用腐蚀性强的化学溶液。

4. 在使用过程中，切勿对预热器进行改装或修理。

如需更换或维修，请联系我们的专业技术人员进行更换或维修。

感应加热器使用说明书感谢您购买我们的感应加热器。

本说明书将向您介绍该产品的使用方法及注意事项，请仔细阅读并按照指示操作，以确保您的安全和正常使用体验。

一、产品概述感应加热器是一种高效、节能的加热设备，利用感应电流在导体上产生的电磁感应原理，将电能转化为热能。

该产品广泛应用于家庭和工业领域，如炉具、水壶、电磁炉等。

二、使用方法1. 准备工作：a. 检查产品包装是否完好，确认无损坏情况后，将感应加热器放置在平稳的桌面上。

b. 将加热器的插头插入电源插座，确保插头与插座完全贴合。

2. 操作步骤：a. 打开加热器的电源开关，显示屏将亮起并显示当前的工作状态。

b. 使用加热器提供的控制按钮或触摸屏，调整加热器的工作温度或功率。

按下相应的加热温度或功率按钮，加热器将自动调整相应的参数。

c. 将需要加热的物品并置于加热器的感应区域内，感应加热器会自动检测到物体的存在并开始加热。

d. 等待加热过程完成后，通过控制按钮或触摸屏，将加热器的电源开关关闭，断开与电源的连接。

三、注意事项1. 使用环境：a. 请将加热器放置在通风良好的地方，避免高温、潮湿或者多尘的环境。

b. 请勿将感应加热器置于易燃或易爆的材料附近，以免发生危险。

2. 使用过程中：a. 请勿将手或其他物体伸入加热器的感应区域内，以免造成伤害。

b. 加热器处于工作状态时，表面温度会升高，请勿直接用手触摸，以免烫伤。

3. 清洁与维护：a. 在清洁加热器之前，请确保已关闭电源开关并拔掉电源插头，防止发生意外。

b. 使用柔软的干布清洁加热器的表面，不要使用酸性、碱性或腐蚀性溶液进行清洁。

c. 请定期检查电源线、插头等连接部分是否损坏，如发现异常情况请及时联系售后服务。

四、故障排除1. 若感应加热器无法正常工作，请先检查电源是否正常连接，插头是否完全插入插座。

2. 如电源连接正常，但感应加热器仍无法启动，请立即停止使用，并联系售后服务。

感应加热器是一种高效、安全的加热设备。

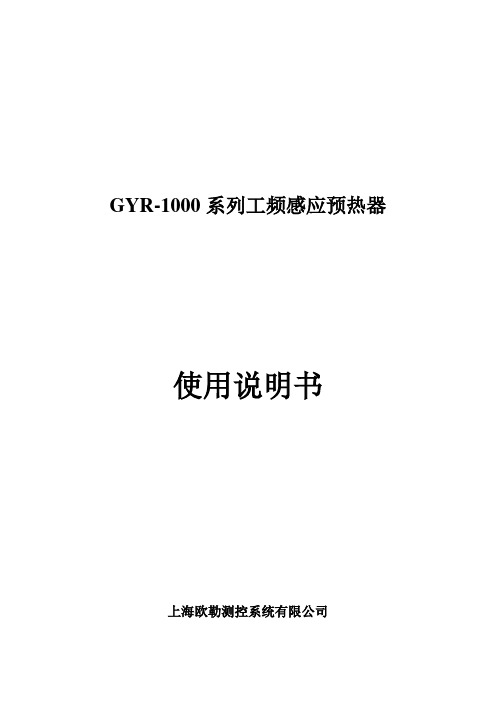

GYR-1000系列工频感应预热器使用说明书上海欧勒测控系统有限公司1、简介GYR-1000系列预热器采用工频感应加热的方式，对挤包前的铜芯线进行预热处理，可明显提高绝缘层的挤包质量，广泛应用于物理发泡射频同轴电缆、硅橡胶绝缘电线等高品质线缆的生产中。

与其它形式的预热装置相比，该工频感应预热器具有以下特点：●采用感应加热原理，效率高、能量损耗小。

●输出功率自动跟踪线速度的变化，保证不同线速度时预热温度一致。

●对铜芯线阻力极小，芯线不易拉伸。

●设备结构简单，可靠性高。

GYR-1000工频感应预热器的工作原理如[附图4]所示，铜线经上导轮——感应变压器——下导轮——感应变压器——上导轮构成一个闭合的环路，由于上导轮是一个铜质的导电轮，因此该闭合环路实际上是个电气上的短路环，作为感应变压器的次级绕组，当其初绕组通入工频交流电流时，在该短路环中将产生很强的感应电流，使铜线温度升高，达到预热的效果。

2、主要性能参数预热温度室温~120℃适用线径0.5~3mm适用线速度1000±5mm最大输出功率10KW电源电压AC380V±5%电源频率 48~65Hz最大电源电流30A（平均值）工作环境温度0~45℃工作环境湿度≤85%（无凝结水）工作海拔高度≤1000m3、安装与调整3.1 固定首先，按生产线的排列情况及工艺要求，打好地脚固定螺栓（采用4个M8膨胀螺栓），将预热器固定好。

3.2 调整中心高度GYR-1000预热器的标称中心高度为1000mm。

实际安装时，应将出线的中心高度调整到与挤塑机头的中心高相同，因此，预热器上导轮高度有±5mm的可调整范围。

调整出线高度时，先卸下上导轮（拧下上导轮中心处的四个螺钉即可取下上导轮），旋松上导轮后面的防尘板固定螺钉，使防尘板可上下滑动即可。

然后打开机箱后门板，旋松上导轮轴套的四个固定螺栓，将轴套上下移动至适当位置。

最后，按上述相反的顺序将轴套、防尘板、上导轮等重新固定即可。

高频感应加热设备操作说明感谢您选择高频感应加热设备。

本操作说明旨在帮助您正确使用设备，确保操作过程安全和高效。

请在使用设备之前仔细阅读本说明。

1. 设备概述高频感应加热设备是一种采用高频电磁场来产生热能的设备，可用于加热金属材料、塑料材料以及其他导电材料等。

设备由主机、电源控制器、感应线圈、冷却系统和操作面板等组成。

2. 设备安装2.1 安全检查：在安装设备之前，请确保供电和周围环境的安全。

检查设备是否正常，线缆是否完好，冷却系统是否正常运行。

2.2 安装位置：选择平整、稳定的地面进行安装，确保设备的稳定性。

2.3 接线连接：根据设备接线图，正确连接电源线、水冷却管道和感应线圈。

确保连接牢固、绝缘良好，避免电路短路或漏电。

3. 设备操作3.1 设备开机3.1.1 打开电源控制器：按下电源控制器的开机按钮，待控制器指示灯亮起后，设备即可开始工作。

3.1.2 前期准备：在开机后，设备需要进行预热，以达到工作温度。

此时，您需要设置加热时间和温度等参数。

3.2 参数设置3.2.1 加热时间：根据实际需求，设置合适的加热时间。

加热时间过长会浪费能源，加热时间过短则无法达到所需温度。

3.2.2 加热温度：根据被加热材料的特性，设置合适的加热温度。

过高的温度可能损坏被加热材料，过低则无法实现预期效果。

3.2.3 其他参数：根据需要，您还可以设置其他参数，如功率、电流等，以满足具体加热要求。

3.3 开始加热3.3.1 放置材料：将待加热的材料放置在感应线圈内。

确保材料与感应线圈接触良好，避免材料松动或不当位置导致加热效果不佳。

3.3.2 启动加热：按下操作面板上的加热按钮，设备即开始加热材料。

加热过程中，您可以根据需要进行参数调整。

3.4 加热过程监控3.4.1 温度监控：在加热过程中，您可以通过设备上的温度显示屏实时监测加热温度，确保温度在设定范围内。

3.4.2 功率监控：通过设备上的功率显示屏，您可以实时了解设备的功率输出情况。

DH新型IGBT高频感应加热设备使用说明书前言感应加热是根据电磁感应原理，高频大电流流向被绕制成环状或其它形状的加热线圈（通常是用紫铜管制作）。

由此在线圈内产生极性瞬间变化的强磁束，将金属等被加热物质放置在线圈内，磁束就会贯通整个被加热物质，在被加热物质内部与加热电流相反的方向产生很大的涡电流，由于被加热物质内的电阻产生焦耳热，使物质自身的温度迅速上升利用工件中涡流产生的热量进行加热的。

它加热效率高、速度快、可控性好，易于实现高温和局部加热。

高频大功率感应加热装置，多年来一直采用电了管做为开关器件。

由于电子管寿命短、效率低，负载稳定性差，在轻载运行过程逆变器输出电压出现间歇式振荡，因此在高频大功率场合采用IGBT半导体器件代替电子管器件势在必行。

采用IGBT半导体器件的感应加热装置具有效率高、对工件具有升温快，易于控制，氧化脱碳少，工艺质量可靠等优点。

因此采用IGBT 来实现大功率感应加热电源是明智的选择。

应用范围一．热处理行业：1．五金工具高频淬火热处理，如；虎钳、锤、大力钳、扳手。

2．各种汽、摩配高频淬火热处理，如：曲轴、连杆、活塞销、凸轮轴、气门、变速箱内的各种齿轮、各种拔叉、各种花键轴、传动半轴、各种小轴、曲柄销、各种摇臂、摇臂轴等高频淬火热处理。

3．液压元件，如：柱塞泵的柱塞、转子泵的转子、各种阀门上的换向轴、齿轮泵的齿轮等高频淬火热处理。

4．各种电动工具齿轮、轴的高频淬火热处理。

5．各种木工工具，如：斧头、刨刀等热处理。

二．焊接行业：1．各种车刀、刨刀、铣刀等机加工刃具的焊接。

2．各种金钢石工具的焊接，如：金钢石锯片、金钢石钻具的焊接。

3．各种一字型钎头、柱齿钎头、燕型煤钻头、铆杆钻头。

4．各种采煤机截齿的焊接、各种掘机截齿的焊接。

5．各种机械用刀具的焊接。

三．锻压行业：1．各种标准件，非标准件的热墩。

2．钳子、扳手等五金工具的锻前加热等。

3．钎具、钎尾尾柄、锥体、钎头锻造等。

4．不锈钢容器的挤压成型产品简介1.采用德国西门子IGBT功率管和独特的逆变技术。

高频感应加热炉操作规程1主要技术参数2操作规程2.1使用前准备工作2.1.1检查水箱内冷却水是否充足、水质是否干净。

2.1.2检查各接头是否牢固。

2.1.3感应圈固定是否牢固、脚踏开关工作是否灵敏。

2.1.4各电源线、仪表、旋钮等电器元件是否完好。

2.2操作规程2.2.1合上总电源开关，电源指示灯亮绿灯。

2.2.2打开冷却循环水开关，循环水泵开始工作，等待出水口有水流出，按下电源按钮几秒后交流接触器吸合。

2.2.3调整感应圈的位置，将被加热工件放入感应圈中。

2.2.4按下“启动”按钮，工作指示灯闪亮，设备开始工作，对工件进行加热。

2.2.5观察工件加热情况，并调节“加热设定调节旋钮”以改变加热速度。

2.2.6操作方式有“自动/手动”两种控制方式，“手动”用于试验生产，“自动”用于正常生产。

2.2.7选择自动模式：首先把“定时器开关”拨到“启用”位置，按下“定时启动”按钮，即设备按照设定的时间开始对钢箍加热（设定时间为S代表秒、M代表分，H代表小时）；到达设定的时间，设备自动停止加热，即完成一次加热过程。

再踏一下“脚踏开关”，设备重新按设定时间加热。

（如需及时停止时按下“定时停止”按钮即可；选择手动时把“定时器开关”拨到“停止”位置。

）2.2.8选择手动模式：首先按下“启动”按钮，设备开始工作，对钢箍进行加热；其次根据需要待被钢箍加热到一定程度后按下“停止”按钮，设备停止工作；即完成一次加热过程。

2.3关机规程待出水口水温变凉后，关闭外部380V电源，关闭循环水开关。

3维护规程3.1机器内有高压，非专业维修人员严禁私自维修设备。

3.2检修设备时必须落闸上锁，非专业维修电工严禁检修线路。

3.3每班开机前检查设备周围地面是否干燥，特别是操作者作业位置地面。

3.4每班检查压紧螺母是否缺失或松动。

3.5每班循环水管接头处是否密封。

3.6每班检查水源清洁（应目测无杂质、清澈），以免阻塞冷却管道。

3.7每班检查冷却水箱内水位距出水口距离（≤10厘米）。

高频感应加热机操作说明高频感应加热机是一种利用电磁感应原理将电能转化为热能的设备。

它具有加热速度快、效率高、操作简便等特点，在工业生产中得到广泛应用。

本文将详细介绍高频感应加热机的操作步骤和注意事项，以确保正常使用和安全操作。

一、设备准备1. 确保电源供应符合设备要求，并与电源接线正常。

2. 检查加热线圈和工作台面，确保无杂质和损坏。

3. 打开机箱，检查内部排线的牢固性，排除电缆松动或损坏的情况。

二、设备操作1. 打开高频感应加热机主机电源开关，待主机指示灯亮起后，说明设备已处于待机状态。

2. 将待加热工件放置在加热线圈中央，确保工件与线圈之间的距离适当。

3. 调节设备控制面板上的参数，包括加热时间、功率和温度等，根据实际需求进行设置。

4. 确认参数无误后，按下开始按钮，设备开始工作，加热过程开始。

5. 在加热过程中，可通过控制面板上的显示屏实时监控温度、功率等参数变化。

6. 加热完成后，设备会自动停止工作，此时可以关闭设备电源开关。

三、操作注意事项1. 在操作设备之前，必须穿戴好个人防护用具，如工作服、手套、护目镜等。

2. 使用高频感应加热机时，应避免长时间开启设备，以免过热造成设备损坏或不必要的能源浪费。

3. 操作过程中不可将金属物品、磁性物体等放置在加热线圈附近，以防止干扰设备正常工作或发生意外事故。

4. 加热过程中，不可随意触摸加热线圈和工作台面，以免造成烫伤。

5. 设备使用完毕后，及时清理工作台面和加热线圈，确保设备整洁干净。

6. 如遇设备故障或异常情况，应立即停止使用，并通知相关维修人员进行检修或维护。

四、安全防护措施1. 本设备必须由专业人员操作，并按照规定使用。

2. 请勿将易燃、易爆或有害物质放置在设备附近。

3. 在使用设备时，应保持室内通风良好，防止积聚的气体引起不必要的危险。

4. 严禁在设备运行过程中打开机箱或触摸内部零部件，以免触电或其他意外事故发生。

5. 设备故障时，应及时切断电源，并请专业人员进行维修。

高频感应加热设备使用说明书目录一、技术参数〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2二、应用范围〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2三、安装准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2四、设备安装〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4五、设备使用〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4六、注意事项〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 5七、故障检修〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 6八、阻抗匹配〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 8九、附件清单〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 9一、高频感应加热设备技术参数二、高频感应加热设备应用范围1、金属热锻和成型,各种工具的透热锻造,标准件的热墩,直柄麻花钻的热轧。

2、金刚石、硬质合金的焊接,金刚石锯片,机械加工用车刀、刨刀、铰刀采矿业用钻头、截齿的焊接和各种木工刀具及冲床钻等的焊接。

3、金属材料的淬火、退火、调至、回火等热处理,各种轴类及机械零件的热处理。

锤子、斧子、剪刀、菜刀等热处理;各种手工工具如钳子、螺丝刀、扳手等的热处理;各种阀门密封件、机床导轨等的热处理。

三、高频感应加热设备安装准备1、电源及电源线要求电源容量要求足够大,配线面积请严格按照下表要求配臵。

电源容量过小,电源线配臵过小都会造成电力事故,特殊情况请咨询专业人员。

●推荐漏电断路器作为整机的控制开关。

●请严格按照国家标准接保护地线,严禁把机器地线接在自来水管或煤气管道上。
