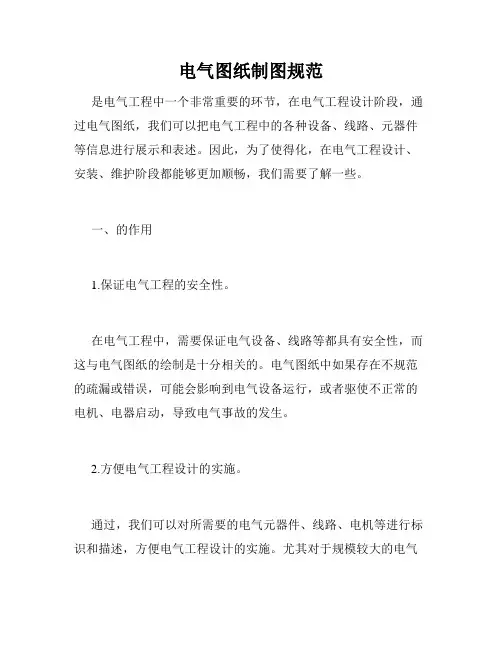

电气图纸制图规范是电气工程中一个非常重要的环节,在电气工程设计阶段,通过电气图纸,我们可以把电气工程中的各种设备、线路、元器件等信息进行展示和表述。
因此,为了使得化,在电气工程设计、安装、维护阶段都能够更加顺畅,我们需要了解一些。
一、的作用1.保证电气工程的安全性。
在电气工程中,需要保证电气设备、线路等都具有安全性,而这与电气图纸的绘制是十分相关的。
电气图纸中如果存在不规范的疏漏或错误,可能会影响到电气设备运行,或者驱使不正常的电机、电器启动,导致电气事故的发生。
2.方便电气工程设计的实施。
通过,我们可以对所需要的电气元器件、线路、电机等进行标识和描述,方便电气工程设计的实施。
尤其对于规模较大的电气工程,电气图纸可让其代码有条不紊、有迹可循,方便施工人员依照设计方案进行工作。
3.促进电气工程的维护和升级。
在电气工程的维护和升级阶段,经常出现需要更换某些元器件、修改线路和电器等操作。
而如果化的话,就能够揭示出电气工程中的各种配电信息和控制要素,方便维护人员进行调整和核查。
二、的要点1.字体的规范。
电气图纸中的字体是非常重要的,因为它代表了电气元器件和各种元素的标识。
因此,字体的大小和颜色都应该遵循一定的规范,标准的字体和字号能够保证图纸的清晰度和易读性。
2.符号的规范。
电气图纸中各个元器件、线路和控制单元都有标准的符号,而这些符号是被设计专业机构所统一规定的。
因此,在进行电气图纸的制图时,需要使用标准的符号,且它们的大小和位置应该设置在标准的位置。
3.线的规范。
电气图纸中的线条也需要遵循一定的规范,包括线的粗细、颜色、线型、箭头等。
正确的线条使得图纸简洁明了,方便文档的理解。
4.标签的规范。
所有的元器件和线路都需要设置标签,标签的内容应该清晰、明确、准确。
同时所有使用的标签必须依据统一的标注规范进行设置,以方便检查。
5.布局的规范。
图纸的布局对于最终的呈现是非常重要的。
因此,需要保证每张图纸能够呈现和表述电气工程设计所需的所有内容,同时要避免布局混乱、内容紊乱、重叠或草率的缺陷。

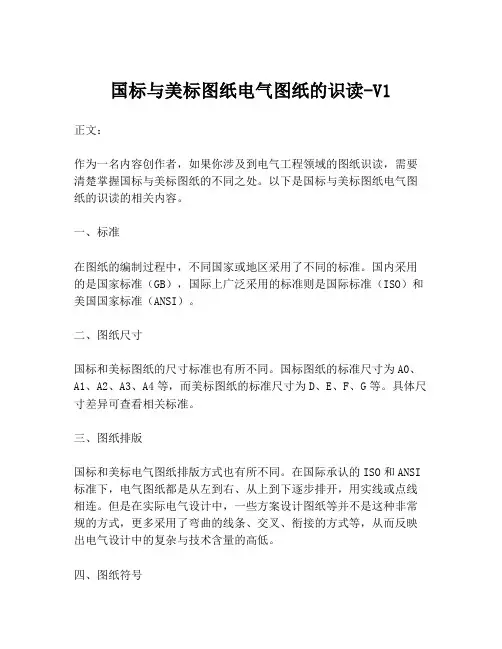

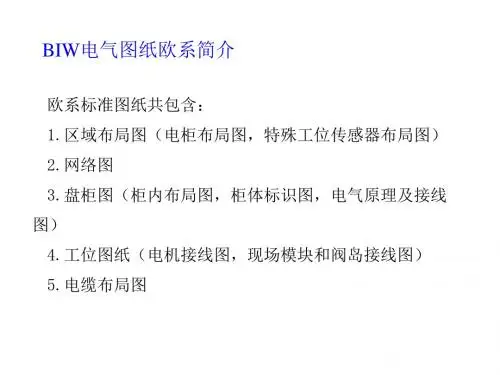

国标与美标图纸电气图纸的识读-V1正文:作为一名内容创作者,如果你涉及到电气工程领域的图纸识读,需要清楚掌握国标与美标图纸的不同之处。
以下是国标与美标图纸电气图纸的识读的相关内容。
一、标准在图纸的编制过程中,不同国家或地区采用了不同的标准。
国内采用的是国家标准(GB),国际上广泛采用的标准则是国际标准(ISO)和美国国家标准(ANSI)。
二、图纸尺寸国标和美标图纸的尺寸标准也有所不同。
国标图纸的标准尺寸为A0、A1、A2、A3、A4等,而美标图纸的标准尺寸为D、E、F、G等。
具体尺寸差异可查看相关标准。
三、图纸排版国标和美标电气图纸排版方式也有所不同。
在国际承认的ISO和ANSI 标准下,电气图纸都是从左到右、从上到下逐步排开,用实线或点线相连。
但是在实际电气设计中,一些方案设计图纸等并不是这种非常规的方式,更多采用了弯曲的线条、交叉、衔接的方式等,从而反映出电气设计中的复杂与技术含量的高低。
四、图纸符号国标和美标电气符号都有其各自的特点。
国标电气符号采用简写形式,以简化符号和字母的数量和形状。
而美标电气符号则是把基本电气符号和常用符号分开,用更多的符号和标号表达。
五、标注国标和美标电气图纸的标注方式也不同。
国标电气图纸标注使用简洁易懂的语言,通常以中文标注。
美标电气图纸标注则大多使用英语,并且标注的数量更多,内容更详细。
总体来说,国标和美标电气图纸在形式、符号以及标注等方面都有所不同。
因此,在进行电气图纸的识读时,必须注意这种差异,并清晰掌握相关标准,才能准确识读电气图纸,熟练掌握这些知识对从事电气工程设计、施工、维修等工作的人员是非常有必要的。

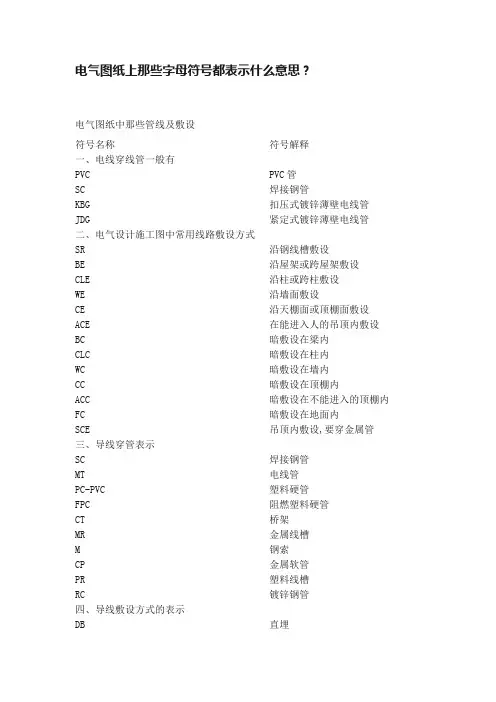

电气图纸上那些字母符号都表示什么意思?电气图纸中那些管线及敷设符号名称符号解释一、电线穿线管一般有PVC PVC管SC 焊接钢管KBG 扣压式镀锌薄壁电线管JDG 紧定式镀锌薄壁电线管二、电气设计施工图中常用线路敷设方式SR 沿钢线槽敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设CE 沿天棚面或顶棚面敷设ACE 在能进入人的吊顶内敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内CC 暗敷设在顶棚内ACC 暗敷设在不能进入的顶棚内FC 暗敷设在地面内SCE 吊顶内敷设,要穿金属管三、导线穿管表示SC 焊接钢管MT 电线管PC-PVC 塑料硬管FPC 阻燃塑料硬管CT 桥架MR 金属线槽M 钢索CP 金属软管PR 塑料线槽RC 镀锌钢管四、导线敷设方式的表示DB 直埋TC 电缆沟BC 暗敷在梁内CLC 暗敷在柱内WC 暗敷在墙内CE 沿天棚顶敷设CC 暗敷在天棚顶内SCE 吊顶内敷设F 地板及地坪下SR 沿钢索BE 沿屋架,梁WE 沿墙明敷五、灯具安装方式的表示CS 链吊DS 管吊W 墙壁安装C 吸顶R 嵌入S 支架CL 柱上SR 沿钢线槽BE 沿屋架或跨屋架CLE 沿柱或跨柱SC 穿焊接钢管敷设MT 穿电线管敷设PC 穿硬塑料管敷设FPC 穿阻燃半硬聚氯乙烯管敷设CT 电缆桥架敷设MR 金属线槽敷设PR 塑料线槽敷设M 用钢索敷设KPC 穿聚氯乙烯塑料波纹电线管敷设CP 穿金属软管敷设DB 直接埋设TC 电缆沟敷设六、导线敷设部位的标注AB 沿或跨梁(屋架)敷设BC 暗敷在梁内AC 沿或跨柱敷设CLC 暗敷设在柱内WS 沿墙面敷设WC 暗敷设在墙内CE 沿天棚或顶板面敷设CC 暗敷设在屋面或顶板内SCE 吊顶内敷设地板或地面下敷设FC。

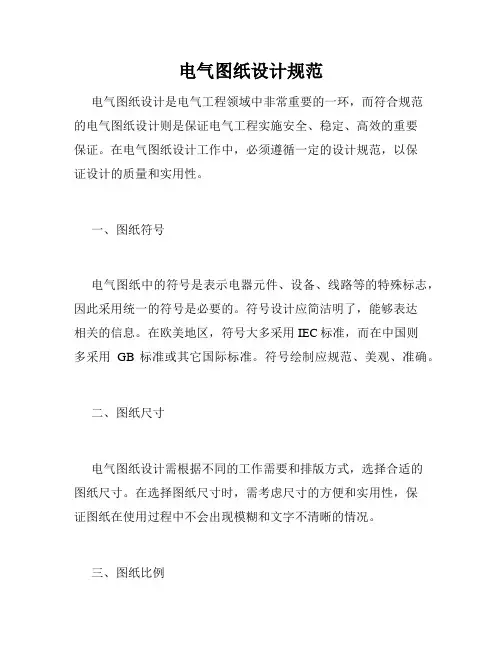

电气图纸设计规范电气图纸设计是电气工程领域中非常重要的一环,而符合规范的电气图纸设计则是保证电气工程实施安全、稳定、高效的重要保证。
在电气图纸设计工作中,必须遵循一定的设计规范,以保证设计的质量和实用性。
一、图纸符号电气图纸中的符号是表示电器元件、设备、线路等的特殊标志,因此采用统一的符号是必要的。
符号设计应简洁明了,能够表达相关的信息。
在欧美地区,符号大多采用IEC标准,而在中国则多采用GB标准或其它国际标准。
符号绘制应规范、美观、准确。
二、图纸尺寸电气图纸设计需根据不同的工作需要和排版方式,选择合适的图纸尺寸。
在选择图纸尺寸时,需考虑尺寸的方便和实用性,保证图纸在使用过程中不会出现模糊和文字不清晰的情况。
三、图纸比例电气图纸设计中,图纸比例是一个非常重要的因素。
图纸比例应符合国家标准或行业规范,一般采用1:1、1:2或1:5的比例。
图纸比例的选择需根据具体情况而定,保证图纸在使用中不会出现信息不清晰、尺寸偏差等问题。
四、图纸排版电气图纸的排版也是设计中非常重要的一环。
电气图纸应根据工作内容和排版要求,合理地进行排列和布局。
图纸中的文字、符号、线条等应清晰明了,方便查看和理解。
排版时应注意文字、符号的大小、间距和对齐问题,保证排版美观大方。
五、文件编号在电气图纸设计中,文件编号也是一项非常重要的工作。
文件编号应根据规范的要求,在图纸文件上进行统一的编号,以便进行管理和查找。
文件编号应包括序号、名称、版本号等信息,便于文件的更新和维护。
六、图纸标注电气图纸设计中,图纸标注也是设计中非常关键的一项内容。
图纸标注需根据具体情况进行,包括元件名称、连接方式、电气参数、工作标准、设备型号和品牌等信息。
标注应规范、清晰,并且应符合国家标准或行业规范的要求。
综上所述,电气图纸设计规范是电气工程设计的关键之一。
在电气图纸设计中,需符合一定的规范,以保证安全性、可靠性和实用性。
通过规范的电气图纸设计,不仅可以提高工作效率和质量,还能有效地减少工作风险和误差,实现电气工程的顺利实施和运行。
电气图纸设计规范HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】前言:本文共分为十九个章节,分三篇。
第一篇共计九个章节介绍。
一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

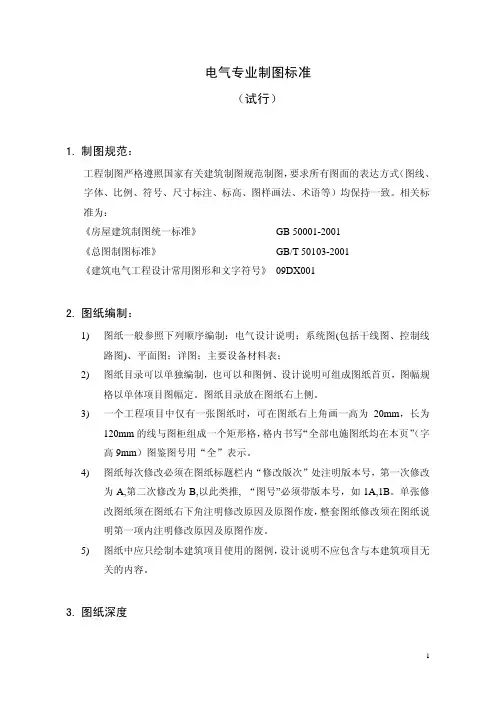

电气工程制图标准11.电气制图标准一.电气制图软件:天正电气8.5软件二.绘图比例:平面图:1:100;1:150;1:50;施工图为蓝图,图纸规格尽可能采用A1或A1+,与建筑统一。
三.电气线型:出图时1:100的图中:轴线线宽均为0.15;墙线等其它均为:0.2。
家具及厨卫洁具设灰度30%,电气平面及系统分支连线0.35,干线平面及系统连线0.5。
四.字体:本专业字体采用hz.txt配套应用:设计说明:汉字字高500mm~750mm,字宽0.7;1:100的图:汉字字高500mm,字宽0.7;1:50图:汉字字高350mm,字宽0.7;1:150图:汉字字高750mm,字宽0.7;五.图例:在统一措施中的约定,尽量向天正电气7软件图库接近。
六.图纸名称:1.电气图纸名称及顺序(以下图纸如各层面积较小可合并成一张图纸):1).电气图纸目录;2).电气设计说明及图例;3).配电干线系统图;4).配电系统图一(二.三…..);5).弱电系统图;6).消防报警系统图;7).***层照明平面图;8).***层电气平面图;9).***层弱电平面图;10).***层消防报警平面图;11).接地平面图;12).避雷平面图;2.电气图纸编号:电施-*(楼号1.2.3…)-1(2.3……);电初-*(楼号1.2.3…)-1(2.3……);电消-*(楼号1.2.3…)-1(2.3……);电防-*(楼号1.2.3…)-1(2.3……);电装-*(楼号1.2.3…)-1(2.3……);七.各平面设备名称及编号:1.楼层号:1)地下:B1;B2;B3。
2)地上:F1;F2;~F*2.配电箱编号:1)变配电室低压柜:*(母线段1.2)AA1;如:1AA1,2AA1.2)楼总配电箱(柜):*(楼号)AP-1(2.3.~*);如:3AP-1.3)照明层配电箱:*(层号)AL1(2.3.~*);分配电箱从本箱引应为:*AL1-1;4)动力层配电箱(柜):*(层号)AP1(2.3.~*);分配电箱从本箱引应为*AP1-1;5)控制配电箱:*(层号)AC-1(2.3.~*);6)双电源配电箱:*(层号)APE-1(2.3.~*);7)双电源应急照明配电箱:*(层号)ALE-1(2.3.~*);8)消防泵房配电柜:*(层号)AF-1(2.3.~*);9)生活泵房配电柜:*(层号)AS-1(2.3.~*);10)空调机房配电柜:*(层号)AK-1(2.3.~*);3).配电回路编号:1)干线回路:W1(2.3~*)(从变配电室引出)2)动力回路:WP1(2.3~*)(总配电及动力配电)3)照明回路:WL1(2.3~*),照明配电4)应急照明回路:WE1(2.3~*)应急照明配电5)插座回路:WC1(2.3~*),照明配电(4).弱电箱编号:1)综合布线箱(电信箱):*(层号)DX-1(2.3.~*);2)电视层箱:*(层号)DS-1(2.3.~*);3)消防报警层箱:*(层号)XF-1(2.3.~*);4)综合弱电箱:*(层号)RD-1(2.3.~*);八.导线标注:1.标注形式:a-b(cxd+exf)-j-h;如NHYJV-2x(4x35+1x25)-SC50-FC2.导线:NHYJV;ZRYJV;YJV;BV;ZRBV等。
电气图纸制图标准及看图方法一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
