综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。

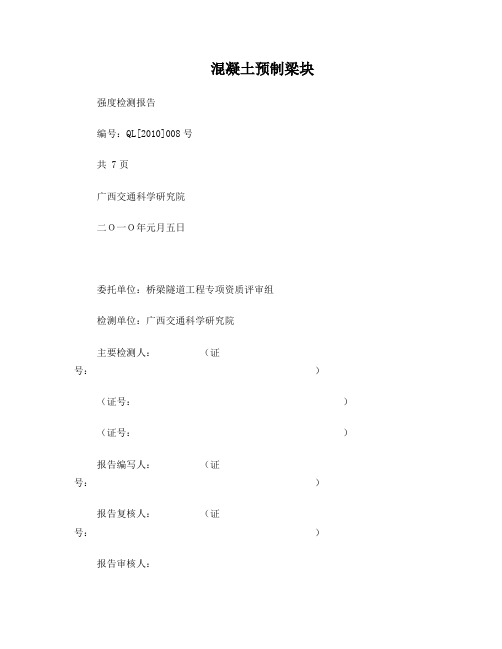

混凝土预制梁块强度检测报告编号：QL[2010]008号共 7页广西交通科学研究院二Ｏ一Ｏ年元月五日委托单位：桥梁隧道工程专项资质评审组检测单位：广西交通科学研究院主要检测人：（证号：）（证号：）（证号：）报告编写人：（证号：）报告复核人：（证号：）报告审核人：审定：检测单位地址：广西南宁市高新二路6号邮政编码：530007电话：0771-*******传真：0771-*******注意事项1、报告无“试验检测报告专用章”无效。

2、报告无批准（审定）、审核、复核、试验（检测）人员和报告编写人员签字无效。

3、报告涂改无效。

4、报告复印无加盖“试验检测报告专用章”无效。

5、对试验、检测报告若有异议，应于收到报告之日起十五日内向试验、检测单位提出。

目录一、前言 41.1 工程概况 41.2 任务来源 41.3 检测方法及目的 41.4 检测依据 4二、检测结果 52.1回弹检测 52.2 超声测试 62.3 混凝土强度 6三、结论 7一、前言1.1 工程概况我院于2010年1月5日按自然养护条件制作了一块混凝土设计强度等级为C30的钢筋混凝土梁块，构件条件满足《超声回弹综合法检测混凝土强度技术规程》(CECS 02：2005)第6.0.1条中规定的相关检测条件，可按规范规定的混凝土强度检测方法对此梁块的强度进行推定。

梁块所用粗骨料为碎石，梁块具体尺寸见图1-1。

1.2 任务来源受桥梁隧道工程专项资质评审组委托，我院于2010年2月1日对该试验块进行混凝土强度检测。

1.3 检测方法及目的本次检测的目的是采用超声回弹综合法检测混凝土梁块的混凝土强度，判断其是否达到设计强度等级。

1.4 检测依据《超声回弹综合法检测混凝土强度技术规程》 (CECS 02：2005)1.5 检测仪器⑴ ZC3-A型回弹仪（仪器管理编号：JT-13-01-2）⑵ SM-SY5声波检测仪（仪器管理编号：JT-15-01-1）⑶ 钢砧（仪器管理编号：JT-13-08-1）⑷ 温度计（仪器管理编号：JT7-24-2-6）⑸ 钢直尺（仪器管理编号：JT-09-03）二、检测结果2.1回弹检测本次选取梁块顶面布设混凝土回弹测区，测区数为10个，每个测区均为20cm×20cm正方形，每个测区测试16个回弹测点。

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）一般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。

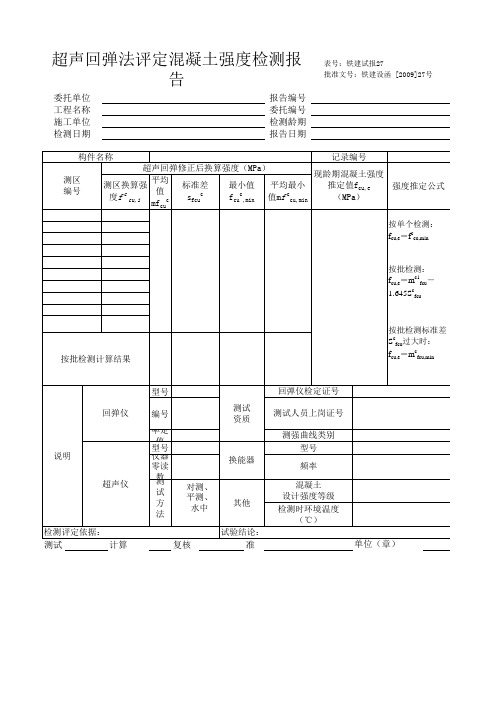

超声回弹法评定混凝土强度检测报告
混凝土是一种常见的建筑材料，其强度是保证建筑结构安全稳定的重
要指标。

因此，对混凝土强度进行准确、快速的检测具有重要意义。

超声
回弹法作为一种简便、经济、可靠的检测方法，被广泛应用于实际工程中。

超声回弹法的原理是利用超声波在混凝土中传播的速度与混凝土的强
度有一定的关系。

检测仪器中的发射装置会发出超声波信号，当信号与混
凝土接触后，部分能量会被混凝土吸收，而另一部分会以回弹的形式返回
到发射装置。

接收装置会通过测量回弹信号的能量大小来评定混凝土的强度。

在进行超声回弹法检测时，需要按照一定的规范和方法进行操作。

首先，需要进行样品的准备工作，包括样品的制备和养护。

然后，在进行测
量前应确保仪器的准确性和稳定性，如校正仪器的零偏值。

接下来，将仪
器的检测头紧贴混凝土表面，并使之受到一定的冲击。

仪器会根据回弹信
号的能量大小来判断混凝土的强度，通常使用回弹指数来表示。

然而，需要注意的是，超声回弹法只能提供一个相对的强度评定，不
能替代传统的混凝土强度试验。

它的准确性受到多种因素的影响，如混凝
土材料的性质、结构密实性、表面平整度等。

因此，在进行混凝土强度评
定时，建议结合其他方法进行综合分析，以提高评定的准确性。

总的来说，超声回弹法作为一种广泛应用于混凝土强度检测的方法，
具有操作简便、经济高效的优点。

但在实际应用中，需要注意方法的局限性，并结合其他方法进行混凝土强度的综合评定，以确保工程结构的安全
可靠性。

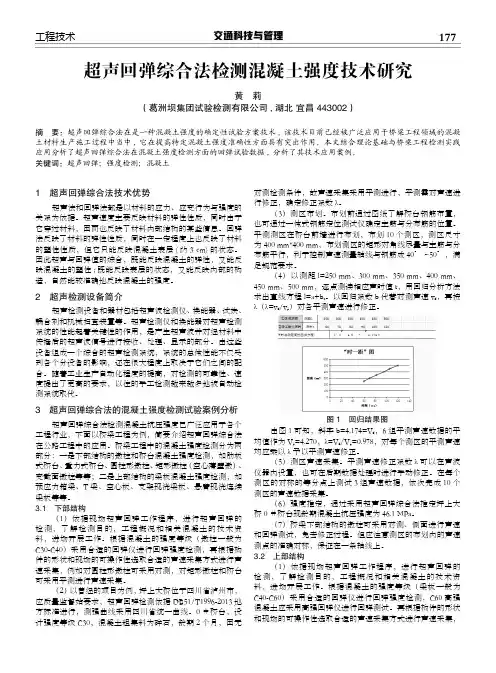

交通科技与管理177工程技术1　超声回弹综合法技术优势超声法和回弹法都是以材料的应力、应变行为与强度的关系为依据。

超声速度主要反映材料的弹性性质，同时由于它穿过材料，因而也反映了材料内部结构的某些信息。

回弹法反映了材料的弹性性质，同时在一定程度上也反映了材料的塑性性质，但它只能反映混凝土表层(约3 cm)的状态。

因此超声与回弹值的综合，既能反映混凝土的弹性，又能反映混凝土的塑性;既能反映表层的状态，又能反映内部的构造，自然能较准确地反映混凝土的强度。

2　超声检测设备简介超声检测设备和器材包括超声波检测仪、换能器、试块、耦合剂和机械扫查装置等。

超声检测仪和换能器对超声检测系统的性能起着关键性的作用，是产生超声波并对经材料中传播后的超声波信号进行接收、处理、显示的部分。

由这些设备组成一个综合的超声检测系统，系统的总体性能不仅受到各个分设备的影响，还在很大程度上取决于它们之间的配合。

随着工业生产自动化程度的提高，对检测的可靠性、速度提出了更高的要求，以往的手工检测越来越多地被自动检测系统取代。

3　超声回弹综合法的混凝土强度检测试验案例分析超声回弹综合法检测混凝土抗压强度已广泛应用于各个工程行业，下面以桥梁工程为例，简要介绍超声回弹综合法在公路工程中的应用。

桥梁工程中的混凝土强度检测分为两部分：一是下部结构的墩柱和桥台混凝土强度检测，如肋板式桥台、重力式桥台、圆柱形墩柱、矩形墩柱（空心薄壁墩）、变截面墩柱等等；二是上部结构的梁板混凝土强度检测，如预应力箱梁、T梁、空心板、支架现浇梁板、悬臂现浇连续梁板等等。

3.1　下部结构（1）依据现场超声回弹工作程序，进行超声回弹的检测，了解检测目的，工程概况和相关混凝土的技术资料，进场开展工作。

根据混凝土的强度等级（墩柱一般为C30-C40）采用合适的回弹仪进行回弹强度检测，再根据构件的形状和现场的可操作性选取合适的声速采集方式进行声速采集，例如对圆柱形墩柱可采用对测，对矩形墩柱和桥台可采用平测进行声速采集。

实验5 超声回弹综合法检测混凝土试验报告一、试验目的熟悉回弹法、超声脉冲法二种主要的无损检测方法。

通过超声回弹综合法检测混凝土强度和用超声法测定混凝土内部缺陷与裂缝深度的试验，深入了解混凝土缺陷无损检测技术的原理与方法，掌握相应的理论知识，提高实际动手的能力。

二、仪器设备1、 ZBL-U520型非金属声波检测仪；2、 HT-225混凝土回弹仪；三、实验方法及步骤1.超声回弹综合法检测混凝土强度（1）确定测区数量及区域分布；（2）调试仪器、测区回弹测试及回弹值计算和修正；（3）超声测试及声速值计算；m t l v /=3/)(321t t t t m ++=式中 v ——测区声速值，km/s ；l ——超声测距，mm ；m t ——测区平均声时值，μs ；1t ，2t ，3t ——分别为测区中3个测点的声时值。

（4）结构混凝土强度推定粗骨料为碎石时：1.656 1.410,0.0162()()c cu i ai ai f v R =式中 ,ccu i f —— 第i 个测区混凝土抗压强度换算值，MPa ，精确至0.1MPa ；ai v —— 第i 个测区修正后的超声声速值 km/s ，精确至0.01km/s ；ai R —— 第 i 个测区修正后的回弹值 ，精确至0.1。

四、试验记录与结果分析五、问题与讨论1、混凝土强度无损检测常用的方法、适用范围和各自特点。

超声回弹综合法是指采用超声仪和回弹仪，在构件混凝土同一测区分别测量声音和回弹值，然后利用已建立起的测强公式推算测区混凝土强度（混凝土抗压强度）的一种方法。

与单一回弹法或超声法相比，超声回弹综合法具有受混凝土龄期和含水率影响小、测试精度高、适用范围广、能够较全面地反映结构混凝土的实际质量等优点。

回弹法是用一弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值（反弹距离与弹击锤冲击长度之比）作为与强度相关的指标，来推定混凝土强度的一种方法。

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）—般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。
