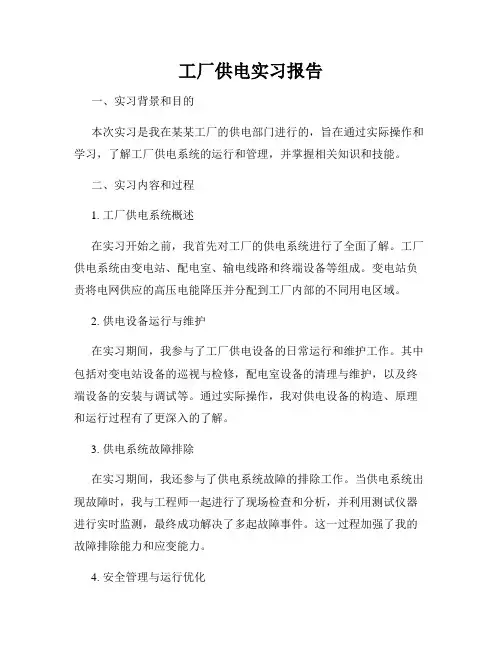

工厂供电实习报告一、实习背景和目的本次实习是我在某某工厂的供电部门进行的，旨在通过实际操作和学习，了解工厂供电系统的运行和管理，并掌握相关知识和技能。
二、实习内容和过程1. 工厂供电系统概述在实习开始之前，我首先对工厂的供电系统进行了全面了解。
工厂供电系统由变电站、配电室、输电线路和终端设备等组成。
变电站负责将电网供应的高压电能降压并分配到工厂内部的不同用电区域。
2. 供电设备运行与维护在实习期间，我参与了工厂供电设备的日常运行和维护工作。
其中包括对变电站设备的巡视与检修，配电室设备的清理与维护，以及终端设备的安装与调试等。
通过实际操作，我对供电设备的构造、原理和运行过程有了更深入的了解。
3. 供电系统故障排除在实习期间，我还参与了供电系统故障的排除工作。
当供电系统出现故障时，我与工程师一起进行了现场检查和分析，并利用测试仪器进行实时监测，最终成功解决了多起故障事件。
这一过程加强了我的故障排除能力和应变能力。
4. 安全管理与运行优化在供电工作中，安全是至关重要的。
在实习期间，我学习了工厂供电系统的安全操作规程，并参与了安全检查和演练活动。
我还与供电系统工程师一起进行了对供电系统的运行参数进行优化的探讨，以提高供电系统的效率和可靠性。
三、实习心得与体会通过这次供电实习，我深刻体会到供电工作的重要性和复杂性。
供电系统是工厂正常运行的基石，任何一处故障都可能导致生产中断，影响企业的正常运营。
因此，供电人员必须具备扎实的专业知识和技能，能够快速准确地发现并排除故障。
同时，我还意识到供电工作需要高度的责任心和团队合作精神。
在实习期间，我与供电系统的工程师和其他同事紧密合作，共同解决了各种供电问题。
通过与他们的交流和学习，我不仅提高了专业素养，也加强了自己的团队协作能力。
最后，我还感受到供电工作的不断创新和发展。
随着科技的进步，新型的供电设备和技术不断涌现，为工厂的供电系统提供了更高效、更可靠的解决方案。
作为一名供电从业者，我深感自己需要不断学习和适应新技术，以保持自身的竞争力。
第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。
实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。
- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器，了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。
- 学习配电负荷计算方法，掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。
- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验，提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。
- 掌握了配电负荷计算方法，能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。
工厂供电实习报告工厂供电是一个重要的环节，直接影响到生产运营的正常进行。
在工厂供电实习期间，我有幸参与了供电设备的巡检、维护以及应急处理等工作，通过亲自实践，我对工厂供电系统有了更深入的理解。
以下是我在实习期间的收获和心得体会。
一、供电设备巡检与维护1. 定期巡检在实习期间，我负责定期对工厂供电设备进行巡检。
巡检内容包括变压器、配电箱、开关柜等设备的运行状态、温度、湿度等指标的检测，以及线路的连接是否正常等。
通过巡检，我学会了如何发现设备存在的问题，并及时报告相关部门进行处理。
2. 设备维护除了巡检，我还参与了供电设备的维护工作。
维护包括设备的清洁、紧固件的检查、线路连接的处理等。
我学到了如何正确使用维护工具和设备，以及如何安全地进行设备维护，确保供电设备的正常运行和延长其使用寿命。
二、供电应急处理不可避免地，工厂供电系统在实际运行中会出现一些突发状况，如供电中断、设备故障等。
在实习期间，我积极参与了供电应急处理的工作，以下是我具体的经验总结：1. 快速响应当供电出现故障时，快速响应是十分重要的。
我通过与相关人员的沟通和配合，了解到如何迅速掌握故障信息并作出响应，以减少停电对生产造成的影响。
在实践中，我更深刻地感受到紧急情况下的冷静和应对能力的重要性。
2. 故障排除在面对供电系统故障时，我学会了使用仪器对故障点进行定位。
例如，通过示波器、电压表等工具来检测电压、电流的波形，从而找到故障所在。
同时，我还学习了修复故障设备的基本方法，如更换元件、判断线路是否短路等。
三、实践体会通过这次实习，我对工厂供电系统有了更深入的了解，并且获得了一些宝贵的经验。
以下是我在实践中得到的几点体会：1. 安全意识的重要性供电设备属于高压设备，具有一定的危险性。
在实习期间，我时刻铭记着安全第一的原则，严格按照操作规程进行工作，确保了自身的安全以及工作的顺利进行。
安全意识的重要性不仅体现在供电实习中，更是贯穿于工作和生活的方方面面。
工厂供电实训报告总结
第一部分：实训概况
1、实训目的
本次实训主要目的在于让学员深入理解工厂供电系统及其相关
知识，并能够熟练运用相关技术来装配、接线及修理工厂供电系统，确保工厂供电质量及安全性。
2、实训内容
本次实训的内容主要集中在工厂供电系统，主要包括电源分布、变压器、柴油发电机组、柴汽混合发电机组、智能电网等诸多知识。
学员在实训中，将熟悉总线保护，了解锅炉在供电系统中的安装及接线，以及掌握智能电网系统，以及各种变压器的安装及保护。
同时，还将学习普通开关、断路器的安装及操作，以及熔断器的安装及操作，并学习供电、保护及电力调节等诸多技术知识。
第二部分：实训成果
本次实训让学员深入理解了工厂供电系统的基本原理，充分了解了电源的分布及电气操作的要求，熟悉了电网及变压器的运用，以及掌握了普通开关、断路器、熔断器的安装及操作技术。
学员还运用所学知识组织装配、接线及修理工厂供电系统，确保工厂供电质量及安全性。
第三部分：总结
通过本次实训，学员充分了解了工厂供电系统的运作原理及其优化技术，掌握了电气设备的操作技术，能够熟练运用所学技术操作、
装配、接线及修理工厂供电系统。
本次实训既是一次技术综合实践，也是一次重要的学习过程，有助于增强学员的技术实力和综合素质，为今后的学习及工作打下良好的基础。
工厂供电实习报告工厂供电实习报告3篇在现实生活中，报告的用途越来越大，我们在写报告的时候要注意涵盖报告的基本要素。
相信很多朋友都对写报告感到非常苦恼吧，下面是小编整理的工厂供电实习报告3篇，希望能够帮助到大家。
工厂供电实习报告篇1一、实习目的1.贯彻理论联系实际的培养方针，培养学生实践动手能力和独立工作能力，加强国情、社情和专业背景的教育，增强劳动观念和创业、敬业和团队协作精神，使之成为具有较高素质和专业能力的、适应社会需要的高级人才。
2.通过供电实习，巩固和加深学生对工业与民用电力用户供电系统的基本原理、工程设计方法和运行管理基本知识的理解和掌握，培养学生对工厂供电系统的操作维护和管理能力。
以及对电力工程领域进行一定的了解。
二、实习要求1、通过供电实习，要求学生了解所实习的工厂的电力负荷情况，负荷类别，了解工厂的变配电系统，认识变配电系统的电气设备，了解工厂供电系统继电保护的实施情况，了解工厂在节约电能与提高功率因数方面应用新技术的情况。
2、在实习中，每位学生要服从带队老师的领导，严格遵守实习单位的规章制度，尊重工人、技术人员的劳动，虚心学习。
3、在实习期间努力学习，实习结束后，提交一份实习报告书。
4、参观变电所时，一定要服从指挥、注意安全，未经许可不得进入禁区，更不许摸、动任何按钮，以防发生意外。
三、实习内容了解工厂中小型变电所的位置结构，高压配电室、变压器室、低压配电室、电容器室的布置。
了解各开关柜的作用，识别变电所电气设备的外形和名称。
掌握变电所安全操作常识。
了解10KV配电线路的运行管理及各种有关规章制度。
1、变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
工厂供电实习报告尊敬的领导：您好！我是XXX公司供电部门的一名实习生。
在过去的两个月里，我有幸参与了公司工厂供电的实习工作，并从中获得了许多宝贵的经验和见识。
现在将向您汇报我在实习期间的工作情况和所获得的成果。
一、实习背景本次实习主要是针对公司工厂供电系统的运行和维护情况进行调研和分析。
通过实地考察和学习，我旨在深入了解工厂供电系统的运行原理和问题，并提出相应的解决方案和改进措施。
二、实习内容与成果1. 工厂供电系统调研我首先对工厂供电系统的总体情况进行了详细的了解和调研，包括主要设备、供电线路以及相关的维护记录和技术规范。
通过查阅文献和与相关人员的交流，我对工厂供电系统的基本运行原理和参数有了较为全面的认识。
2. 电力负荷分析在实习期间，我参与了工厂电力负荷的实时监测和数据分析工作。
通过对工厂负荷曲线的分析，我确定了工厂的高峰用电时段和负荷峰值，提出了相应的负荷调峰建议，以降低用电峰值，优化供电质量。
3. 供电设备检修和维护除了负荷分析，我还参与了部分供电设备的日常检修和维护工作。
例如变压器的油位检查、电容器的电压检测以及合闸机构的润滑保养等。
通过实际操作，我熟悉了常见供电设备的内部结构和维护方法，提高了我对供电设备的维修技能。
4. 供电系统安全隐患排查为了确保工厂供电系统的安全可靠运行，我还参与了一次供电系统的安全隐患排查活动。
通过对变电站、线路和配电装置的全面巡视和检查，我发现并及时处理了一些潜在的安全隐患，提高了供电系统的安全性和稳定性。
三、心得体会通过这次工厂供电实习，我不仅学到了很多实用的知识和技能，还深刻认识到供电工作的重要性和复杂性。
在实习期间，我不仅要发挥专业知识和技能，还需要沟通协调各方利益，并做好应对突发事件的准备。
这对我个人的综合素质提出了较高的要求。
此外，我还学到了团队合作的重要性。
在供电实习期间，我与其他供电人员紧密合作，共同解决了一系列问题。
通过协作与交流，我学会了如何与他人高效配合，在解决问题过程中提高效率和精确度。
一、实验目的1. 了解工厂供电系统的基本组成和运行原理。
2. 掌握工厂供电系统的基本操作和维护方法。
3. 熟悉电气设备的安装、调试和运行。
4. 培养学生动手能力和团队协作精神。
二、实验原理工厂供电系统主要由电源、变压器、配电装置、线路和用电设备等组成。
本实验主要研究工厂供电系统的运行原理和操作方法。
三、实验仪器与设备1. 电源：380V/50Hz三相交流电源2. 变压器：单相、三相变压器各一台3. 配电装置：断路器、隔离开关、熔断器等4. 线路：绝缘导线、电缆等5. 用电设备：照明灯具、电动机等6. 测量仪器：电压表、电流表、功率表、绝缘电阻表等四、实验内容1. 工厂供电系统基本组成及连接方式2. 变压器运行原理及操作3. 配电装置运行原理及操作4. 线路敷设及接线5. 用电设备安装及调试6. 电气设备的维护与保养五、实验步骤1. 观察并熟悉工厂供电系统的基本组成和连接方式。
2. 将电源、变压器、配电装置、线路和用电设备按实验要求连接好。
3. 进行变压器运行实验，观察并记录变压器输入、输出电压和电流值。
4. 进行配电装置运行实验，观察并记录断路器、隔离开关、熔断器的操作过程。
5. 进行线路敷设及接线实验，确保线路连接牢固、安全可靠。
6. 进行用电设备安装及调试实验，观察并记录用电设备的运行状态。
7. 对电气设备进行维护与保养，确保设备正常运行。
六、实验结果与分析1. 变压器运行实验：根据实验数据，计算出变压器的变比、效率等参数，分析变压器运行状况。
2. 配电装置运行实验：观察断路器、隔离开关、熔断器的操作过程，分析其运行原理和操作方法。
3. 线路敷设及接线实验：检查线路连接牢固、安全可靠，确保实验顺利进行。
4. 用电设备安装及调试实验：观察用电设备的运行状态，确保设备正常运行。
七、实验总结通过本次实验，我们对工厂供电系统的基本组成、运行原理和操作方法有了更深入的了解。
在实验过程中，我们掌握了电气设备的安装、调试和运行方法，提高了动手能力和团队协作精神。

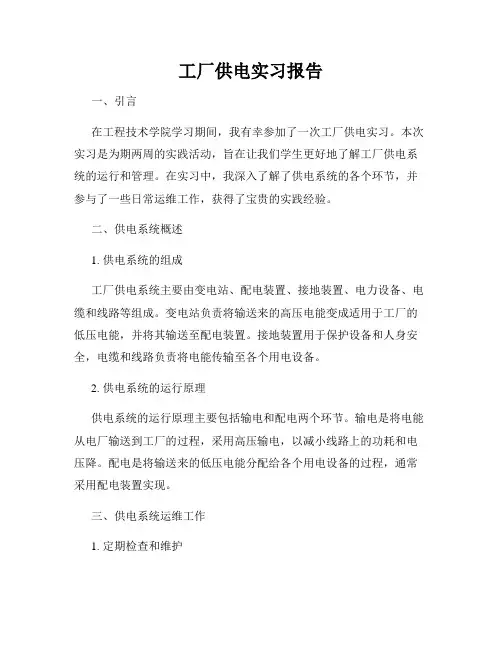

工厂供电实习报告一、引言在工程技术专业的学习中，实习是非常重要的一部分，通过实习能够让我们更深入地了解所学的理论知识在实际工作中的应用。
本次实习，我有幸进入一家大型工厂进行供电相关工作的实习，通过对工厂供电系统的学习和实践，我对工厂供电系统的构成、运行方式和维护保养有了更深入的理解。
本文将详细介绍我在实习期间所做的工作和所获得的经验。
二、供电系统概述1. 工厂供电系统的构成工厂供电系统是由变电设备、配电设备以及接线系统组成。
变电设备包括变配电站、高低压变压器和成套设备；配电设备包括高低压开关设备、断路器、隔离开关、电缆和电线等；接线系统包括总线间接线、母线、电缆和接线箱等。
这些设备通常按照一定的布局作为整体供电系统提供电能给工厂的各个部门和设备使用。
2. 工厂供电系统的运行方式工厂供电系统一般采用备用供电和并联-选择供电两种方式。
备用供电是指在主电源故障或计划停电时，通过备用电源或备用设备向工厂供电；并联-选择供电是指同时连接多个主电源或分布式电源，通过自动切换设备实现对某一主电源的选择供电。
三、实习工作内容1. 工厂供电系统的巡查和维护我在实习期间负责对工厂供电系统的巡查和维护工作。
每天早上我会和其他同事一起对变电设备、配电设备和接线系统进行巡查，检查设备的运行状态、设备连接是否正常以及有无异常情况发生。
对于异常情况，我会及时上报并与同事一起解决。
2. 工厂供电系统的故障排除在实习期间，我也参与了一些工厂供电系统的故障排除工作。
当设备出现故障时，我会与同事一起进行分析、检修和恢复工作。
这个过程需要我们运用所学的理论知识，并结合实际情况找出故障原因，并进行维修或更换。
3. 工厂供电系统的改进提升除了日常的巡查和维护工作，我还参与了一些工厂供电系统的改进提升工作。
我们通过对工厂供电系统的现状分析和问题归纳，提出了一些建议和改进方案。
通过采纳这些改进建议，工厂的供电系统能更加稳定可靠，并提高工作效率。
工厂供电实习报告一、引言在大二暑期期间，我有幸进入一家工厂进行供电实习。
通过这次实习，我深入了解了工厂供电的流程和运维情况，对电力设备的使用与维护有了更加全面的认识。
本文将详细介绍我在实习期间所学到的内容，并总结一些个人的感悟和体会。
二、实习内容1. 工厂供电系统概述该工厂供电系统包括两个主要部分：变电所和用电设备。
变电所是供电系统的重要环节，负责将高压电流转换为适用于工厂用电设备的低压电流。
用电设备包括电机、照明设备等，为工厂的正常运行提供了必要的能源。
在实习期间，我详细了解了变电所的组成和工作原理，以及用电设备的分类和使用情况。
2. 变电所的组成和运维变电所是供电系统中的核心设施，由高压侧和低压侧组成。
高压侧包括高压设备、断路器、隔离开关等；低压侧包括变压器、配电箱等。
变电所的运维工作主要包括设备巡视、运行参数监测、设备维护等。
我在实习期间参与了变电所的巡视工作，学习了如何正确地检查电压、电流等运行参数，以及如何发现并解决设备故障。
3. 用电设备的分类和维护工厂的用电设备根据功能和负载特点可分为照明设备、动力设备、控制设备等。
照明设备主要用于提供工作场所的照明条件；动力设备主要包括电机、风机等，用于驱动机械设备；控制设备主要用于对电路进行控制。
实习期间，我有机会参与了照明设备和动力设备的维护工作，学习了如何进行灯泡更换、电机润滑等基本维护操作。
三、实习心得1. 实践与理论相结合通过这次供电实习，我深刻体会到了实践与理论相结合的重要性。
在学校里学到的理论知识通过实际操作得到了巩固和应用，使我对供电系统的工作流程和设备运行有了更加深入的理解。
2. 注意安全意识工厂供电环境较为复杂，存在一定的安全风险。
在实习期间，我时刻保持警惕，注意遵守相关的操作规程和安全操作措施。
同时，也加强了对电气设备的安全使用和维护意识，确保自己的工作不会给他人和设备带来安全隐患。
3. 团队合作与沟通能力在供电实习中，我与其他实习同学一起合作完成了一系列的任务和项目。
一、实验目的1. 熟悉工厂供电系统的基本组成和运行原理；2. 掌握工厂供电系统主要设备的操作方法；3. 培养实验操作技能，提高实际应用能力。
二、实验原理工厂供电系统是指为工厂提供电能的设备、线路和控制系统。
其基本原理是通过发电厂产生电能，经输电线路传输至工厂，通过变电设备降压后，通过配电线路分配到各个用电设备。
三、实验仪器与设备1. 发电机：1台；2. 变压器：1台；3. 断路器：1台；4. 电流表：1个；5. 电压表：1个；6. 电阻表：1个；7. 电能表：1个；8. 配电箱：1个；9. 配电线路：若干；10. 用电设备：若干。
四、实验步骤1. 连接实验电路：将发电机、变压器、断路器、电流表、电压表、电阻表、电能表、配电箱和配电线路等连接成实验电路。
2. 发电机启动：启动发电机，观察发电机运行情况，确保发电机正常运行。
3. 变压器操作：根据实验要求，对变压器进行升压或降压操作，观察变压器运行情况，确保变压器正常运行。
4. 断路器操作：根据实验要求，对断路器进行合闸或分闸操作，观察断路器运行情况，确保断路器正常运行。
5. 测量电压、电流和电阻：使用电压表、电流表和电阻表分别测量电路中的电压、电流和电阻，记录数据。
6. 测量电能：使用电能表测量电路中的电能消耗，记录数据。
7. 分析实验数据：根据实验数据，分析工厂供电系统的运行情况，计算电能消耗等指标。
8. 实验结束：关闭发电机，断开实验电路，整理实验器材。
五、实验结果与分析1. 实验数据：（1）电压：U = 220V；（2）电流：I = 10A；（3）电阻：R = 22Ω；（4）电能消耗：W = 220V × 10A × t（t为实验时间）。
2. 分析：（1）实验过程中，发电机、变压器、断路器等设备运行正常，满足工厂供电系统的基本要求；（2）根据实验数据，计算电能消耗为2200Wt，说明工厂供电系统在实验过程中运行稳定；（3）实验过程中，电压、电流和电阻等参数符合理论计算值，说明实验结果可靠。
实验报告实验课程工厂供电学生姓名：贺俊晨学号：6100312294专业班级：自动化122班2014年12月19日目录实验1：工厂供电一次二次部分实验2：电磁型电流继电器和电压继电器实验工厂供电一次及二次控制实验一、实验目的通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。
通过电器二次控制实验，达到加深对工厂电器设备的感性认识，熟悉工厂供电设备构成及其运行方式。
二、实验的基本原理根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。
高压开关柜是以断路器为主的电气设备。
它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。
常见的高压开关柜产品有KYN28A12、XGN37-12、XGN2-12及GG1A-12等。
高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护2B等装置。
其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。
计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。
过线柜是连接电源线与用户的通道。
避雷器是变电站保护设备免遭雷电冲击波袭击的设备。
当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。
三、主要仪器设备及耗材主要设备：高压开关柜耗材：开关、导线、接插件、保险丝、继电器等。
四、实验步骤一次系统：1）了解一次系统的设备，画出一次系统的主接线图。
2）了解二次系统的主要设备，高压开关柜内装有哪些保护设备。
3)（初步了解）结合高压开关柜查找了解完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号，根据以上的编号，结合原理图，完善原理图中的设备连接的标号。
（内容未讲到，但学生想看实物，所以先看实物。
了解一、二次设备及其型号、作用、连接、接线图）4)在电压互感器回路演示隔离开关的操作。
栓子要松开。
在变压器回路，断路器在合闸位置所以栓子卡住了隔离开关的操作回路，说明断回路一定要先断断路器。
否则断不了。
二次系统：1)结合高压开关柜查找了解完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号，根据以上的标号结合原理图，完善原理图中的设备连接的标号。
2)熟悉二次系统的接线，了解设备型号，查找资料，根据电气原理图叙述出过流保护，变压器瓦斯保护，手动跳、合闸及断路器操作机构的储能过程以及断路器的防跳过程。
3)做断路器的演示实验：合上总电源电压互感器调100V，按跳闸按钮，则断路器断开。
松开隔离开关的栓子，则操作隔离开关的操作回路，可使隔离开关跳闸。
将白色开关打向左，则断路器操作机构充电。
五、实验数据记录各设备型号：电流互感器1、2：LQJ-10，额定电流比100/5A=50Hz,额定绝缘电流互感器3：LQJ-10Q，最高电压12kV，额定电流比150/5A,fN水平12/42/75,1s短时热电流：15kA，动稳定电流：33.6kA；1S11S2 10VA 0.5级，2S1 2S2 15VA 10p级电流互感器4：户内，LQJ-10，额定电压12/42/75kV,额定电流比10 /5A，fN=50Hz, 1s短时热电流：0.9kA，动稳定电流：2.2kA ；1S1 1S2 10VA 0.5级，2S1 2S2 15VA 10p级断路器901：CT8-I/114,过电流5A，合闸电压:110kV，分闸电压:110kV，电机电压:110kV隔离开关:9013、9111、9121、9521，其型号为GN19-10，额定电压为10kV，额定电流为630A，极限电流为50kA，重量为32公斤电压互感器：型号为JD2-10，一次电压为1000V，二次电压为100V避雷器：额定电压为10kV，灭弧电压为12kV，电导电流为400-600μA，允许通过直流电压为10kV从左往右高压开关板分别为：第一条线路11485：GG-1A-07TG 10kV 50A第二条线路11487：GG-1A-54 10kV第三条线路11484：GG-1A-07T 10kV 50A过线柜11486：GG-1A-123 10kV计量柜11488：GGJ-1-02A 10kV 75A进线柜11483：GG-1A-07T 10kV 100A初步了解了高压开关柜，了解图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号。
在电压互感器回路演示隔离开关的操作。
栓子要松开。
在变压器回路，断路器在合闸位置所以栓子卡住了隔离开关的操作回路，说明断回路一定要先断断路器。
否则断不了。
电气二次控制实验结果与处理做断路器断开的演示实验：合上总电源，电压互感器调100伏，按跳闸按钮，则断路器断开。
松开隔离开关的栓子，则操作隔离开关的操作回路，可使隔离开关跳闸。
将白色按钮打向左，则短路器操作机构充电。
过电流保护电机储能进线柜控制保护原理图跳闸信号合闸信号手动跳闸防跳手动合闸保险412112112数量规格转换开关按钮熔断器白色信号灯绿色信号灯红色信号灯脱扣器中间继电器电流继电器名称、1---1---1---符号进线柜控制保护安装图（附图3）32LJ5A9VD 8BD 11HA 12HK 6WH41ARW7LD 107AI-9 3-2 ISLT-2 T-5I-10 I-9 ISLT-2 1-2I-L I-CI-54-7CK-5I-40CH-3 I-38I-18 I-20I-97-1I-2810-18-1I-222-1I-212-36-3 6-2 4-7 6-4 6-7 6-6 5-2 4-34-2 4-1 4-4 I-2 I-51 4-5I-1 I-11 I-13 4-6 4-5I-271.过电流保护过程当线路发生短路时，通过线路的电流使流经继电器的电流大于继电器的最小动作电流，电流继电器瞬间动作，其常开触点闭合，时间继电器线圈得电，其触点经一定延时后闭合，使中间继电器和信号继电器动作，中间继电器的常开触点闭合，接通断路器，跳闸线圈回路，断路器跳闸切除短路故障线路，信号继电器动作，其指示牌掉下，同时常开触点闭合，起动信号回路，发出灯光和音响信号。
2.变压器瓦斯保护过程当变压器内部发生轻微故障时，气体继电器动作，上触点闭合，发生轻瓦斯信号，当变压器内部发生严重故障时，气体继电器下触点闭合，起动中间继电器，使断路器跳闸线圈动作断路器跳闸，同时信号继电器KS发出重瓦斯信号，变压器在运行中进行滤油，加油，掟硅胶时，必须将重瓦斯敬切换片QP改接信号灯，防止重瓦斯误动作，断路器跳闸。
3.手动合闸操作过程扳下操作机构手柄使断路器分闸，断路器的辅助触点断开，切断跳闸回路，同时辅助触点，DL4绿灯LD亮，指示断路器已经分闸，绿灯LD亮，还表明控制回路的熔断器1RP、2RP是完好的，即绿灯同时起着监视控制回路完好性的作用。
4.手动跳闸操作过程推动操作机构手柄使断路器合闸，此时断路器的辅助触点DL5闭合，红灯HD 亮，指示断路器已经合闸，红灯HD亮，表明跳合闸及控制回路的熔断器1RD、2RD是完好的，，即红灯HD同时起到监控跳闸的回路完善的作用。
5.断路器操作机构的储能过程当弹簧操作机构的弹簧未拉时，CK闭合使电动机接通电源储能，使弹簧拉紧，CK断开，电动机停止储能，断路器是利用弹簧储能的能量进行合闸的，合闸后，弹簧释放，电动机接通又能储能为下次动作准备。
六、思考讨论题、体会1、二次回路接线图的表示方法有？答：表示方法有：二次回路原理图，二次回路原理展开图、二次回路安装接线图。
2、安装接线图表示方法：答：二次回路安装接线图包括屏面布置图，端子排图，屏后接线图。
实验心得：本次实验让我对高压开关柜的各电气设备有更为感性的认识，近距离的观察和老师的讲解让我清晰地了解了由电网吸收电能到变电站再到用户的供电过程。
同时通过近距离的观察还使我更加深刻地理解了隔离开关的开关过程，了解了避雷器的工作原理，计量柜对电能的计量过程等等。
可以说这次实验是一次对理论原理的补充，让我受益匪浅。
这次的实验我想对我日后的学习甚至工作都会有很大的帮助。
通过这次实验我体会到了书本上理论性的东西和实际运用中还是有一定出入的。
通过对一起的认识，让我更正了以前对书本上理论知识的错误认识。
其实往往感觉自己书本上的理论知识以及掌握了，在看到实验柜后我想如果真的让我去操作，肯定会有很多很多的困惑。
这次实验解决了我不少课堂上困惑的问题，也解决了一些课本理论中发现不了的问题，感觉这种实验还是有一定的意义的。
通过这次实验我懂得了学习的重要性，更加理解到理论与实际相结合的重要性。
在以及掌握了理论的基础上，通过实验可以更加深入地理解课本上的知识。
虽然自己对这门课懂得的东西并不多，很多基础性的东西还没有很好的掌握，刚开始感觉很难，也没有有效的办法通过自身去理解。
但是通过老师的耐心讲解，对我的帮助还是很大的。
七、参考资料[1] 《供配电技术》,唐志平，电子工业出版社[2] 高压开关柜，百度百科[3] 计量柜，百度百科[4] 避雷器，百度百科实验2：电磁型电流继电器和电压继电器实验一．实验目的1.熟悉DL型电流继电器和DY型电压继电器的实际结构,工作原理,基本特性.2.掌握动作电流,动作电压参数的整定.二．原理说明DL-20G系列电流继电器和DY-20C系列电压继电器为电磁式继电器.由电磁系统,整定装置,接触点系统组成.当线圈导通时,衔铁克服游丝的反作用力矩而作用,使动合触点闭合.转动刻度盘上的指针,可改变游丝的力矩,从而改变继电器的动作值.改变线圈的串联并联,可获得不同的额定值.DL-20C系列电流继电器铭牌刻度值,为线圈并联时的额定值.继电器用于反映发电机,变压器及输电线短路和过负荷的继电器保护装置中.DY-20C系列电压继电器铭牌刻度值,为线圈串联时的额定值. .继电器用于反映发电机,变压器及输电线路的电压升高(过压保护)或电压降低(低电压起动)的继电保护装置中.三．实验设备四．实验内容1.整定点的动作值,返回值及返回系数测试实验接线图1-2,图1-4分别为过流继电器及低压继电器的实验接线.(1)电流继电器的动作电流和返回电流测试:a.选择EPL-04组件的DL-21C过流继电器(额定电流为6A),确定动作值并进行整定.本实验整定值为2.7A及5.4A两种工作状态.注意:本继电器在出厂时已把转动刻度盘上的指针调整到 2.7A,学生也可以拆下玻璃罩子自行调整电流整定值.b.根据整定值要求对继电器线圈确定接线方式:注意:(1)过流继电器线圈可采用串联或并联接法,如右图所示.其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流读出,并联接法电流动作值则为串联接法的2倍.(2)串并联接线时需注意线圈的极性，应按照要求接线，否则就得不到预期的动作电流值。
