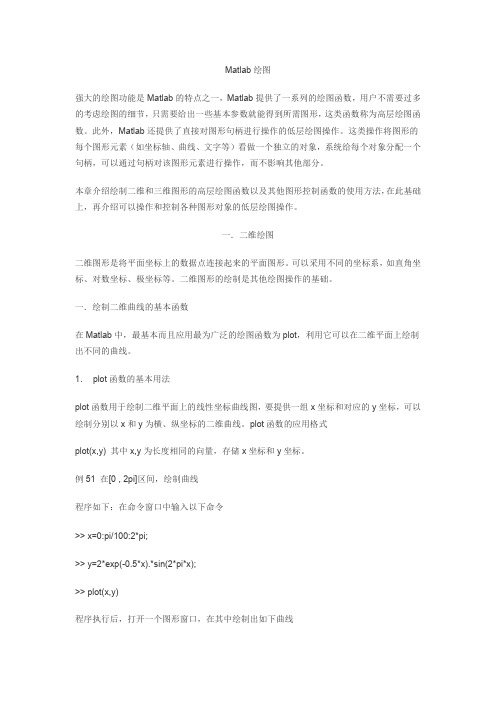

Matlab绘图强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。
此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。
这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。
本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。
一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。
1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。
plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。
例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。
例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。
matlab绘图参考答案matlab绘图参考答案Matlab是一种强大的数学软件，被广泛应用于科学计算、数据分析和绘图等领域。
在进行数据可视化时，Matlab提供了丰富的绘图函数和工具，可以轻松地创建各种类型的图表。
本文将介绍一些常见的Matlab绘图函数和技巧，帮助读者更好地掌握绘图的基本方法和应用。
一、折线图折线图是最常见的一种图表类型，用于显示数据随时间或其他变量的变化趋势。
在Matlab中，可以使用plot函数来绘制折线图。
例如，下面的代码演示了如何绘制一条简单的折线图：```matlabx = 1:10;y = [1 2 3 4 5 4 3 2 1 2];plot(x, y);```上述代码中，x是自变量，表示时间或其他变量的取值范围，y是因变量，表示对应时间或变量的取值。
plot函数将x和y作为输入参数，绘制出对应的折线图。
二、散点图散点图用于显示两个变量之间的关系，通常用于探索变量之间的相关性。
在Matlab中，可以使用scatter函数来绘制散点图。
例如，下面的代码演示了如何绘制一组随机生成的散点图：x = rand(1, 100);y = rand(1, 100);scatter(x, y);```上述代码中，x和y分别是两个变量的取值，scatter函数将x和y作为输入参数，绘制出对应的散点图。
三、柱状图柱状图用于比较不同类别或组之间的数据差异。
在Matlab中，可以使用bar函数来绘制柱状图。
例如，下面的代码演示了如何绘制一组随机生成的柱状图：```matlabx = 1:5;y = rand(1, 5);bar(x, y);```上述代码中，x是表示不同类别或组的标签，y是对应类别或组的数据。
bar函数将x和y作为输入参数，绘制出对应的柱状图。
四、饼图饼图用于显示不同类别或组占总体的比例关系。
在Matlab中，可以使用pie函数来绘制饼图。
例如，下面的代码演示了如何绘制一组随机生成的饼图：```matlabx = rand(1, 5);```上述代码中，x是表示不同类别或组的比例，pie函数将x作为输入参数，绘制出对应的饼图。
MATLAB语言及其应用教案第一章：MATLAB简介1.1 课程目标让学生了解MATLAB的发展历程及其在工程领域的应用让学生熟悉MATLAB的工作环境让学生掌握MATLAB的基本命令和操作1.2 教学内容MATLAB的发展历程MATLAB的工作环境MATLAB的基本命令和操作1.3 教学方法讲授结合实例演示学生上机操作练习1.4 课后作业熟悉MATLAB的工作环境掌握MATLAB的基本命令和操作第二章：MATLAB基本语法2.1 课程目标让学生了解MATLAB的基本语法规则让学生掌握MATLAB的数据类型和变量让学生熟悉MATLAB的数学运算2.2 教学内容MATLAB的基本语法规则MATLAB的数据类型和变量MATLAB的数学运算2.3 教学方法讲授结合实例演示学生上机操作练习2.4 课后作业熟悉MATLAB的基本语法规则掌握MATLAB的数据类型和变量熟练运用MATLAB的数学运算第三章：MATLAB编程技巧3.1 课程目标让学生了解MATLAB的编程技巧让学生掌握MATLAB的循环和条件语句让学生熟悉MATLAB的函数编程3.2 教学内容MATLAB的编程技巧MATLAB的循环和条件语句MATLAB的函数编程3.3 教学方法讲授结合实例演示学生上机操作练习3.4 课后作业熟悉MATLAB的编程技巧掌握MATLAB的循环和条件语句熟练运用MATLAB的函数编程第四章：MATLAB绘图功能4.1 课程目标让学生了解MATLAB的绘图功能让学生掌握MATLAB的基本绘图命令让学生熟悉MATLAB的绘图技巧4.2 教学内容MATLAB的绘图功能MATLAB的基本绘图命令MATLAB的绘图技巧4.3 教学方法讲授结合实例演示学生上机操作练习4.4 课后作业熟悉MATLAB的绘图功能掌握MATLAB的基本绘图命令熟练运用MATLAB的绘图技巧第五章：MATLAB在信号处理中的应用5.1 课程目标让学生了解MATLAB在信号处理领域的应用让学生掌握MATLAB信号处理的基本方法让学生熟悉MATLAB信号处理的实例5.2 教学内容MATLAB在信号处理领域的应用MATLAB信号处理的基本方法MATLAB信号处理的实例5.3 教学方法讲授结合实例演示学生上机操作练习5.4 课后作业熟悉MATLAB在信号处理领域的应用掌握MATLAB信号处理的基本方法熟练运用MATLAB信号处理的实例第六章：MATLAB在控制系统设计中的应用6.1 课程目标让学生了解MATLAB在控制系统设计领域的应用让学生掌握MATLAB控制系统设计的基本方法让学生熟悉MATLAB控制系统设计的实例6.2 教学内容MATLAB在控制系统设计领域的应用MATLAB控制系统设计的基本方法MATLAB控制系统设计的实例6.3 教学方法讲授结合实例演示学生上机操作练习6.4 课后作业熟悉MATLAB在控制系统设计领域的应用掌握MATLAB控制系统设计的基本方法熟练运用MATLAB控制系统设计的实例第七章：MATLAB在图像处理中的应用7.1 课程目标让学生了解MATLAB在图像处理领域的应用让学生掌握MATLAB图像处理的基本方法让学生熟悉MATLAB图像处理的实例7.2 教学内容MATLAB在图像处理领域的应用MATLAB图像处理的基本方法MATLAB图像处理的实例7.3 教学方法讲授结合实例演示学生上机操作练习7.4 课后作业熟悉MATLAB在图像处理领域的应用掌握MATLAB图像处理的基本方法熟练运用MATLAB图像处理的实例第八章：MATLAB在仿真建模中的应用8.1 课程目标让学生了解MATLAB在仿真建模领域的应用让学生掌握MATLAB仿真建模的基本方法让学生熟悉MATLAB仿真建模的实例8.2 教学内容MATLAB在仿真建模领域的应用MATLAB仿真建模的基本方法MATLAB仿真建模的实例8.3 教学方法讲授结合实例演示学生上机操作练习8.4 课后作业熟悉MATLAB在仿真建模领域的应用掌握MATLAB仿真建模的基本方法熟练运用MATLAB仿真建模的实例第九章：MATLAB在优化计算中的应用9.1 课程目标让学生了解MATLAB在优化计算领域的应用让学生掌握MATLAB优化计算的基本方法让学生熟悉MATLAB优化计算的实例9.2 教学内容MATLAB在优化计算领域的应用MATLAB优化计算的基本方法MATLAB优化计算的实例9.3 教学方法讲授结合实例演示学生上机操作练习9.4 课后作业熟悉MATLAB在优化计算领域的应用掌握MATLAB优化计算的基本方法熟练运用MATLAB优化计算的实例第十章：MATLAB在工程实践中的应用10.1 课程目标让学生了解MATLAB在工程实践领域的应用让学生掌握MATLAB工程实践的基本方法让学生熟悉MATLAB工程实践的实例10.2 教学内容MATLAB在工程实践领域的应用MATLAB工程实践的基本方法MATLAB工程实践的实例10.3 教学方法讲授结合实例演示学生上机操作练习10.4 课后作业熟悉MATLAB在工程实践领域的应用掌握MATLAB工程实践的基本方法熟练运用MATLAB工程实践的实例重点解析本文教案主要介绍了MATLAB语言及其在各个领域的应用。
第四章MATLAB的可视化功能MATLAB是一种高级计算机语言和环境，非常适合进行科学计算和数据可视化。
它具有丰富的绘图和可视化功能，能够帮助用户更好地理解和展示数据。
MATLAB的可视化功能很强大，可以通过简单的命令和函数来创建各种类型的图表。
以下是MATLAB的一些主要可视化功能：2.散点图：散点图用于显示两个变量之间的关系，可以在二维空间中绘制离散的数据点。
MATLAB提供了多种散点图的选项，可以调整点的大小、形状和颜色。
3.条形图：条形图用于比较不同类别之间的数值大小，常用于展示离散数据。
MATLAB可以生成水平或垂直的条形图，用户可以自定义条的宽度、颜色和填充。
5.曲线图：曲线图用于显示连续数据的变化趋势，可以绘制平滑的曲线并描绘出趋势。
MATLAB可以创建简单的曲线图，还可以进行数据拟合和曲线平滑处理。
7.3D图形：MATLAB可以创建三维图形来显示数据的分布和关系，如三维线形图、散点图和曲面图。
用户可以旋转、缩放和平移图形，以查看不同角度和视角的数据。
8.动态可视化：MATLAB还支持动态可视化，可以通过对数据进行实时更新和交互来展示数据的变化。
用户可以创建动画、交互式图形和图表，并添加控件和输入。
MATLAB还提供了许多其他的可视化功能，如绘制轮廓图、热图、雷达图、网格图、直方图等。
用户可以使用MATLAB的绘图函数和工具箱，轻松地创建专业、高质量的图形和可视化效果。
除了绘图功能，MATLAB还提供了一些数据导入和处理的工具，可以轻松从文件、数据库或其他数据源中导入数据，并进行处理和清洗。
用户还可以使用MATLAB的统计函数和工具进行数据分析和可视化。
综上所述，MATLAB的可视化功能非常强大，可以帮助用户更好地理解和展示数据。
无论是进行科学研究、数据分析还是学术教学，MATLAB 的可视化功能都能提供有力的支持。
MATLAB绘图实验报告三MATLAB绘图实验报告三**大学实验报告学院：计信学院专业：网络工程班级：网络092姓名实验时间实验项目名称实 1.掌握绘制二维图形及三维图形的方法。
验2.掌握图形控制与修饰处理的方法。
目3.了解图像处理及动画制作的基本方法。
的实验要求实验PC机、MATLAB7.0仪器在MATLAB7.0下认真独立完成各个实验，并了解和掌握绘制二维、三围图形的方法，学会图形制作的基本方法。
学号指导教师实验组成绩实验3.MATLAB绘图实验MATLAB程序设计教程第四章课后实验习题1、2、4内容1.（1）（2）实验数据2.4.（1）（2）1.在MATLAB中，绘制直角坐标系下的二维曲线可以利用plot函数。
实验总2.在绘制图形的同时，可对图形添加图形标注，以使图形意义更加明确，可读性强。
3.Mesh函数用于绘制三维网格图，在不需要绘制特别精细的三维曲面图时，可通过三维网格图来表示三维曲面。
结4.MATLAB有功能极强的图形处理工具箱，可对图像进行更专业的处理---图形处理；描绘质点运动轨迹的动画轨迹动画。
指导教师意见签名：年月日注：各学院可根据教学需要对以上栏木进行增减。
表格内容可根据内容扩充。
MATLAB绘图实验报告实验项目：MATLAB作图实验目的：1）了解MATLAB平面绘图的命令，如MATLAB常用的二维及三维绘图命令。
2）了解MATLAB立体图形的绘制，其中包括常用的立体绘图函数的理解。
实验原理：一、平面绘图命令1）plot：线性二维图。
plot函数常用的格式：plot(x,y)或者plot(x,y,s)或plot(x1,y1,x2,y2,...)或plot(x1,y1,s1,x2,y2,s2,...)其中x,x1,x2,…为横坐标，y,y1,y2,…为纵坐标，s,s1,s2,…为绘图方式参数。
绘图方式参数及含义：颜色：bblue；ggreen；rred；ccyan；mmagenta；yyellow；kblack。

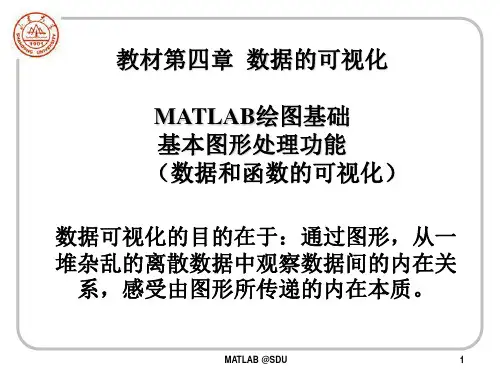

第四讲绘图功能作为一个功能强大的工具软件，Matlab 具有很强的图形处理功能，提供了大量的二维、三维图形函数。
由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面即常方便又高效。
4.1 二维图形一、plot函数函数格式：plot(x,y)其中x和y为坐标向量函数功能：以向量x、y为轴，绘制曲线。
【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)一、plot函数【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS（X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。
一、plot函数（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色，s表示线型。
【例3】用不同线型和颜色重新绘制例4.2图形，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,'go',x,y2,'b-.')其中参数'go'和'b-.'表示图形的颜色和线型。
g表示绿色，o表示图形线型为圆圈；b表示蓝色，-.表示图形线型为点划线。
一、plot函数（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。
title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');一、plot函数（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。
Matlab绘图强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。
此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。
这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。
本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。
一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。
1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。
plot函数的应用格式plot(x,y)其中x,y为长度相同的向量，存储x坐标和y坐标。
例51在[0,2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>>x=0:pi/100:2*pi;>>y=2*exp(-0.5*x).*sin(2*pi*x);>>plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。
例52绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>>t=-pi:pi/100:pi;>>x=t.*cos(3*t);>>y=t.*sin(t).*sin(t);>>plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。
