施工现场三级配电、二级漏保

什么是三级配电二级漏保、一机一闸一漏一箱？配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

2 不含照明回路分配电箱三开关箱（一机一闸一漏一箱）1 地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

2 塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

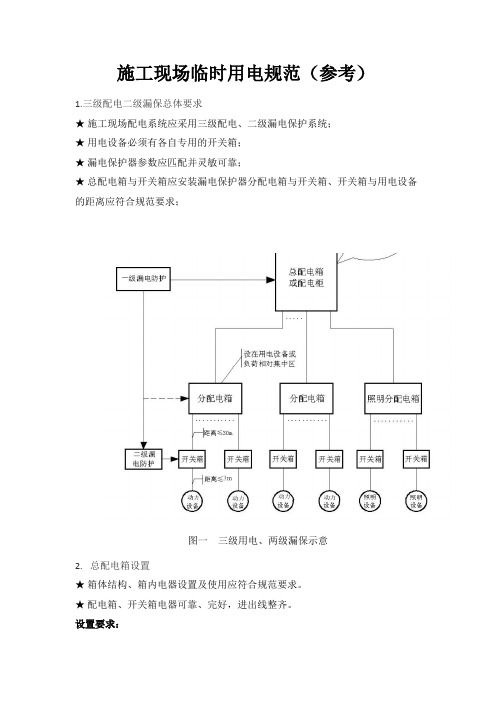

施工现场临时用电规范（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。

3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。

6、熔断器应选用具有可靠灭弧分断功能的产品。

7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

图二总配电箱箱内布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为～，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱体表面应做防腐处理。

配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。

配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC 认证。

配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。

配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1.含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

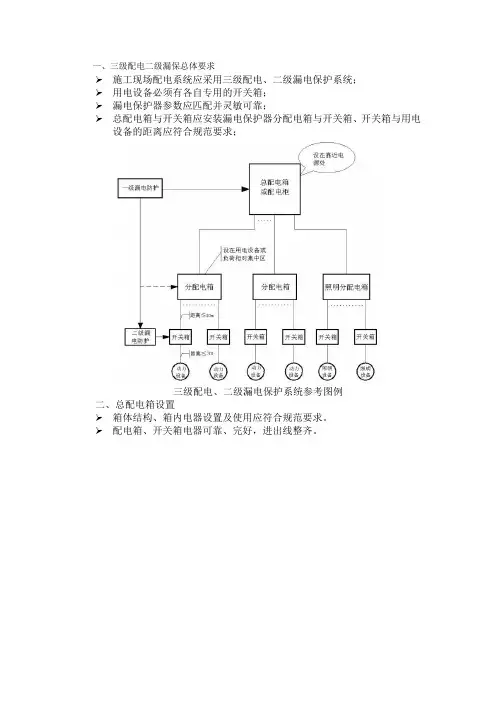

一、三级配电二级漏保总体要求施工现场配电系统应采用三级配电、二级漏电保护系统；用电设备必须有各自专用的开关箱；漏电保护器参数应匹配并灵敏可靠；总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例二、总配电箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

三、分配电箱、开关箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。

3、配电箱、开关箱外形结构应能防雨、防尘。

4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

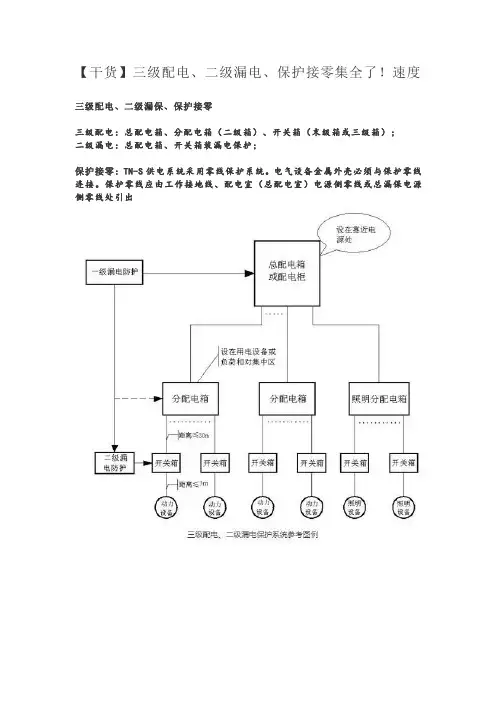

【干货】三级配电、二级漏电、保护接零集全了！速度三级配电、二级漏保、保护接零三级配电：总配电箱、分配电箱（二级箱）、开关箱（末级箱或三级箱）；二级漏电：总配电箱、开关箱装漏电保护；保护接零：TN-S供电系统采用零线保护系统。

电气设备金属外壳必须与保护零线连接。

保护零线应由工作接地线、配电室（总配电室）电源侧零线或总漏保电源侧零线处引出三级配电二级漏保总体要求第一★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；第二★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

重新温习下课本第三★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

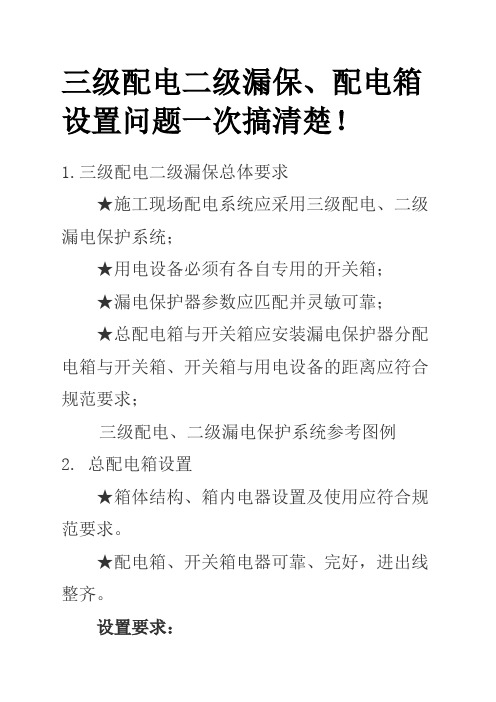

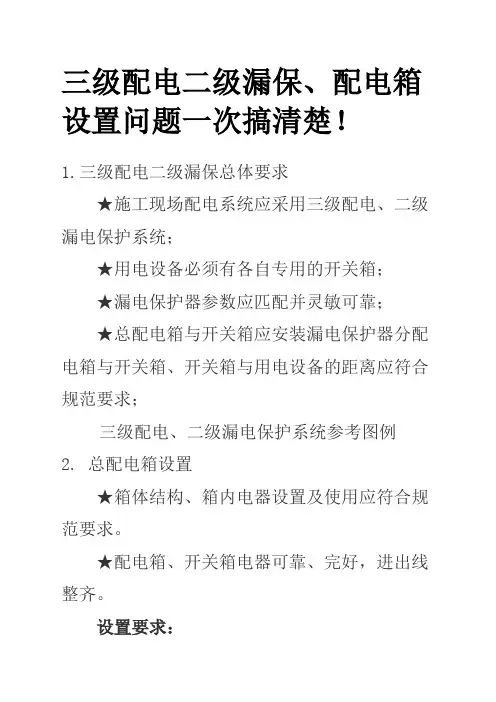

三级配电二级漏保、配电箱设置问题一次搞清楚！1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于。

（JGJ46－2005第条）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为～，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第条）3、配电箱、开关箱外形结构应能防雨、防尘。

（JGJ46－2005第条）4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

（JGJ46－2005第8.2.1条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

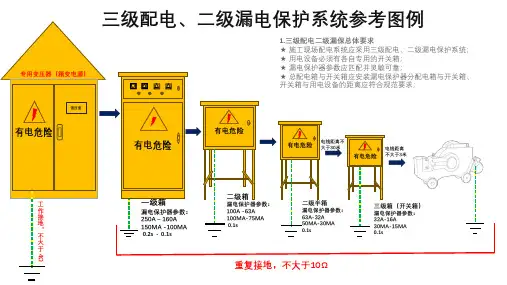

有电危险
有电危险
有电危险
工作接地，不大于
4Ω
专用变压器（箱变电源）
低压室
有电危险
V A A A
有电危险
一级箱
漏电保护器参数：250A –160A 150MA -100MA 0.2s -0.1s
重复接地，不大于10Ω
二级箱
漏电保护器参数：100A -63A 100MA-75MA 0.1s
二级半箱
漏电保护器参数：63A-32A 50MA-30MA 0.1s
三级箱（开关箱）
漏电保护器参数：32A-16A 30MA-15MA 0.1s
三级配电、二级漏电保护系统参考图例
1.三级配电二级漏保总体要求
★ 施工现场配电系统应采用三级配电、二级漏电保护系统；★ 用电设备必须有各自专用的开关箱；★ 漏电保护器参数应匹配并灵敏可靠；
★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；
电线距离不大于3米
电线距离不大于30米。

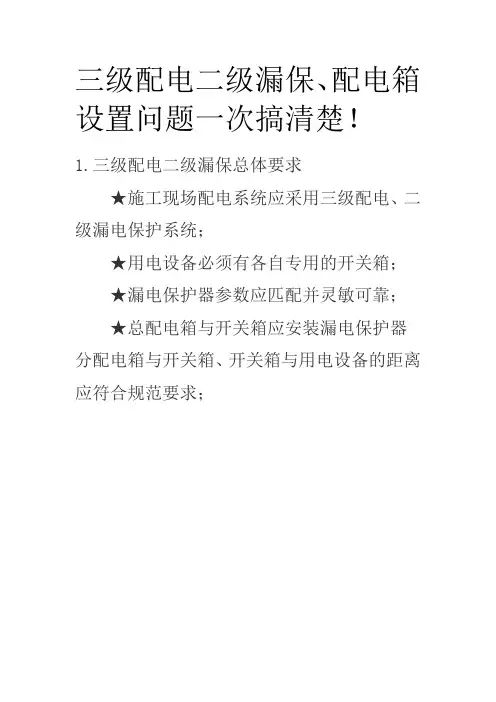

三级配电二级漏保、配电箱设置问题一次搞清楚！1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA?s。

（JGJ46－）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为～，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

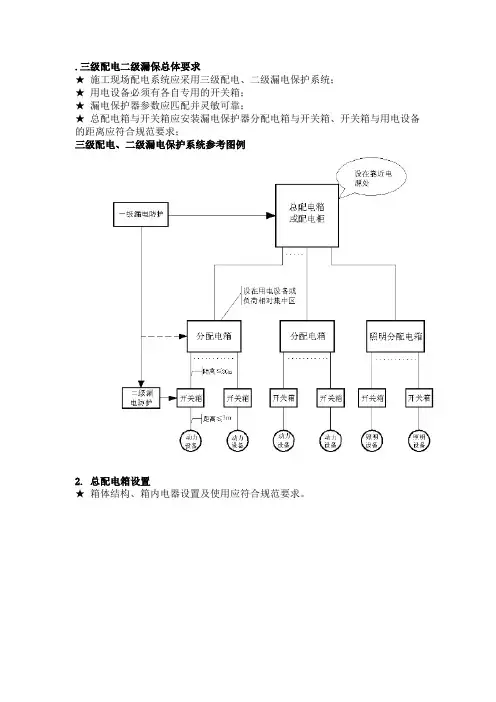

.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA •s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

安全员必须搞懂三级配电、二级漏电保护一、三级配电二级漏保的总体要求施工现场配电系统应采用三级配电、二级漏电保护系统；用电设备必须有各自专用的开关箱；漏电保护器参数应匹配并灵敏可靠；总配电箱与开关箱应安装漏电保护器，分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；二、总配电箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

三、分配电箱、开关箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头3、配电箱、开关箱外形结构应能防雨、防尘。

4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

施工现场如何安全设置三级配电及二级漏保三级配电二级漏保要求,配电箱应作分级设置，形成三级配电。

既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。

下面为大家介绍一下三级配电二级漏保主要内容和设置方法以及注意事项：1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

02 09原文配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A 630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4 8路采用具有隔离功能的DZ20系列160A 250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM 1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75 150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜端子板接点图二 分配电箱1 含照明回路分配电箱 （动力回路与照明回路分路配电）内设200A 250A 具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM 1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM 1透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

6回路含塔吊回路分配电箱系统图三配电室布置应符合下列要求（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。

（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m。

（三）配电柜侧面的维护通道宽度不小于1m。

施工现场临时用电标准（参考）1.三级配电二级漏保整体要求★施工现场配电系统应采用三级配电、二级漏电珍惜系统；★用电设备必需有各自专用的开关箱；★漏电珍惜器参数应匹配并灵敏靠得住；★总配电箱与开关箱应安装漏电珍惜器分派电箱与开关箱、开关箱与用电设备的距离应符合标准要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱内电器设置及利用应符合标准要求。

★配电箱、开关箱电器靠得住、完好，进出线整齐。

设置要求：一、总配电箱以下可设假设干分派电箱，分派电箱以下可设假设干开关箱；总配电箱应设在靠近电源的区域，分派电箱应设在用电设备或负荷相对集中的区域，分派电箱与开关箱的距离不得超过30m，开关箱与其操纵的固定式用电设备的水平距离不宜超过3m。

2、总配电箱中漏电珍惜器的额定漏电动作电流应大于30mA，额定漏电动作时刻应大于0.1s，但其额定漏电动作电流与额定漏电动作时刻的乘积不该大于30mA·s。

3、总配电箱的电器具有电源隔离，正常接通与分断电路，和短路、过载、漏电珍惜功能。

4、当总路设置总漏电珍惜器时，还应装设总隔离开关、分路隔离开关和总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电珍惜器同时具有短途经载漏电珍惜功能的漏电断路器时，可不设总断路器或总熔断器。

5、当各分路设置分路漏电珍惜器时，还应装设总隔离开关、分路隔离开关和总断路器、分路断路器或总熔断器、分路熔断器。

当分路所设漏电珍惜器是同时具有短路、过载、漏电珍惜功能的漏电断路器时，可不设分路断路器或分路熔断器。

6、熔断器应选用具有靠得住灭弧分断功能的产品。

7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

图二总配电箱箱内布置示用意图三 总配电箱实体图3. 分派电箱、开关箱设置★箱体结构、箱内电器设置及利用应符合标准要求。

★配电箱、开关箱电器靠得住、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处置。

推荐下载施工现场三级配电二级漏保的知识要点施工现场的三级配电和二级漏电保护是施工现场电力系统的重要组成部分，对保证施工现场安全供电有着重要意义。

下面是关于这两个知识要点的详细介绍。

一、施工现场三级配电1.三级配电系统的定义三级配电是指施工现场电力系统中的最终供电环节，将二级配电系统供电的电能进一步供给到终端设备。

三级配电系统主要包括电气线路、开关设备和电器设备等。

2.三级配电系统的主要设备三级配电系统的主要设备包括断路器、空气开关、接触器、断路器抽屉、保险丝等。

这些设备可以对电能进行开关、分配和保护。

3.三级配电系统的布置三级配电系统的布置需要考虑电力负荷的规模和使用需求，以确保供电的可靠性和安全性。

通常可以采用环形布置或星形布置。

4.三级配电系统的保护措施三级配电系统需要采取相应的保护措施来确保供电的安全性。

其中包括过载保护、短路保护、接地保护和过电压保护等。

5.三级配电系统的操作规程三级配电系统的操作规程是保证施工现场供电安全的重要措施。

操作人员需要了解操作规程，并按照规程进行操作，以确保供电的正常运行。

二、施工现场二级漏电保护1.二级漏电保护的定义二级漏电保护是指在施工现场电力系统中设置的用于检测和保护设备的漏电现象的安全设施。

它可以及时切断电路，防止电流通过人体对地漏电。

2.二级漏电保护的作用二级漏电保护可以保护施工现场工人的生命安全。

当设备漏电时，二级漏电保护可以及时检测到漏电现象并切断电路，避免触电事故的发生。

3.二级漏电保护的工作原理二级漏电保护通过监测电路中的电流差异来判断是否发生漏电。

当电路中的电流与返回电流不一致时，二级漏电保护会发出警报或切断电路。

4.二级漏电保护的设置要求为了确保二级漏电保护的有效性，需要将其设置在供电设备的上游位置，以确保所有电路都得到保护。

此外，二级漏电保护的漏电动作时间应符合国家标准。

5.二级漏电保护的日常检测和维护二级漏电保护设备需要定期进行检测和维护，以确保其正常运行。

配电系统安全设置要求1.三级配电二级漏保总体要求1.1施工现场配电系统应采用三级配电、二级漏电保护系统；1.2用电设备必须有各自专用的开关箱；1.3漏电保护器参数应匹配并灵敏可靠；1.4总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；2.总配电箱设置要求2.1总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2.2开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

2.3总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

3.分配电箱、开关箱设置3.1配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

3.2配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。

3.3配电箱、开关箱外形结构应能防雨、防尘。

3.4配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

3.5总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

3.6当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
