三级配电二级保护-什么是三级配电二级保护

什么是三级配电二级漏保、一机一闸一漏一箱？配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

2 不含照明回路分配电箱三开关箱（一机一闸一漏一箱）1 地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

2 塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

三级配电二级漏电保护等配电箱及施工要求三级配电是指将一级配电网络的电能进一步分配到各个用电设备的过程。

一般情况下，三级配电是指住宅、商业建筑等中小型建筑物的分配电系统。

而二级漏电保护是为了防止发生漏电事故而采取的措施。

在进行三级配电和二级漏电保护方面，以下是一些常见的配电箱及施工要求：1.配电箱的选择：选择合适的配电箱至关重要。

一般来说，配电箱应符合国家相关标准，并且具备耐压能力和防腐蚀能力。

另外，还要根据用电负载的大小选择适当的配电箱容量。

2.配电线路的规划：配电线路的规划要合理。

应根据不同用电设备的功率和用电点的位置，确定线路的走向和分支。

同时，还要确保线路的安全性，避免线路负载过大，引发电器设备过热等问题。

3.配电箱内电器元件的安装：在配电箱内部，应严格按照规范安装电器元件。

电器元件应具备耐压和耐久性能，并保证接触良好，不松动。

在安装过程中还要注意防止导线短路，以及防止元件之间因相互干扰而造成故障。

4.二级漏电保护的设置：为了安全使用电能，配电箱应设置二级漏电保护。

二级漏电保护器应具有过载和漏电保护功能，能够及时断开电源，避免发生漏电事故。

在设置二级漏电保护器时，还要根据用电情况和安全要求进行合理选择。

5.引线的绝缘处理：配电箱内应进行引线的绝缘处理，确保引线与配电箱之间的安全隔离。

引线的绝缘处理可以使用绝缘胶带、绝缘套管等材料进行包线，避免引线之间短路导致的安全隐患。

6.施工安全要求：在进行配电箱安装和施工过程中，要注意安全。

施工人员应佩戴适当的安全防护用品，避免触电和其他事故的发生。

同时，施工现场应保持整洁，并避免使用电焊等火源，防止火灾的发生。

综上所述，三级配电和二级漏电保护是保障用电安全和防止漏电事故发生的重要环节。

在进行配电箱选择、线路规划、电器元件安装、二级漏电保护设置和施工过程中，都需要严格按照相关标准和要求进行操作，确保用电安全可靠。

三级配电二级保护三级配电是指在供电系统中，中压线路转变为低压线路分配到各个用户端的过程。

在这个过程中，需要经过不同级别的变压器进行转换，同时为了保障供电的安全、可靠和稳定，需要设置不同级别的保护措施。

本文将重点介绍三级配电二级保护的相关知识。

一、三级配电二级保护概述三级配电二级保护是指在低压电网中对二次侧故障进行保护的一种措施，主要保护的对象为变压器二次侧线路和负载。

在三级配电中，变压器的二次侧电压通常为380V，而二级保护措施就是基于这一电压范围来设置的。

二、三级配电二级保护的种类1、短路保护：短路保护主要是用于保护变压器二次侧的线路和负载，防止在短时间内发生故障而导致设备受损或发生严重事故。

一般来说，短路保护器可以根据故障时的电流大小和时间来判断故障是否发生，一旦判断为短路故障，就会发出保护信号，切断电路，以保障设备和人员的安全。

2、欠压保护：欠压保护主要是针对二次侧负载。

当变压器二次侧电压低于设定值时，欠压保护器就会发出报警信号，提醒运维人员及时处理。

如果欠压情况持续较长时间，也会导致二次侧设备受损或运行不稳定。

3、过压保护：过压保护也是针对二次侧负载。

当变压器二次侧电压高于设定值时，过压保护器就会发出报警信号，提醒运维人员及时处理。

过压情况有可能导致二次侧设备受损，甚至引起火灾等事故。

4、漏电保护：漏电保护主要是用于保护人身安全。

当二次侧设备或线路发生漏电时，漏电保护器会立即切断电路，保护人员的生命安全。

三、三级配电二级保护的作用三级配电二级保护的作用非常重要，主要表现在以下几个方面：1、保护依靠不同种类的保护器来实现，能够快速响应故障，减少设备受损并避免事故发生。

2、保护措施可以帮助运维人员准确判断和处理故障，提高了维护效率和工作安全性。

3、三级配电二级保护能够提高低压配电系统的运行可靠性和稳定性，降低电网的故障率和停电率，保障用户的用电安全。

四、结语三级配电二级保护是低压配电系统中重要的保护措施，能够有效提高电网的运行安全性和稳定性。

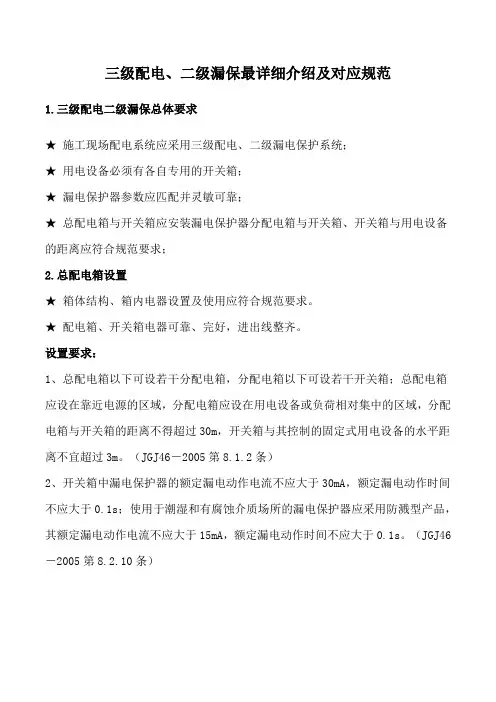

三级配电、二级漏保最详细介绍及对应规范1.三级配电二级漏保总体要求★ 施工现场配电系统应采用三级配电、二级漏电保护系统；★ 用电设备必须有各自专用的开关箱；★ 漏电保护器参数应匹配并灵敏可靠；★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；2.总配电箱设置★ 箱体结构、箱内电器设置及使用应符合规范要求。

★ 配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3.配电箱、开关箱设置★ 箱体结构、箱内电器设置及使用应符合规范要求。

★ 配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

三级配电二级保护1简介1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、2)3)4)5)配电箱、开关箱应装设在干燥、通风及常温场所。

不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。

也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。

配电箱、开关箱周围应有足够两人同时工作的空间其周围不得堆放任何有碍操作、维修的物品。

7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面严禁设在箱体的上顶面、侧面、后面或箱门处。

2设计原则2.1(1)(2)(3)从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。

即每一开关箱的每一个开关只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级2.2动照分设动力配电箱与照明分配电箱宜分别设置。

当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。

2.33m。

2.4环境、防护环境和维修环境。

要求如下:(2)防护环境：应装设在干燥通风及常温场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。

否则，应予清除或做防护处理。

（3）维修环境：配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

(4)使用环境：满足压缩配电间距原则。

33.1)3.2)3.3)板分设3.4)图纸的标示截面。

各种仪表之间的连接线应使用截面不小于25mm2的绝缘铜芯导线导线接头不得松动不得有外露带电部分。

3.5)各种箱体的金属构架、金属箱体金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零保护零线应经过接线端子板连接。

一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。

二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。

免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。

二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。

点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。

整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。

一级柜采用下进下出，正面开门。

主母线由铜排连接，内部有良好的接触和计量系统。

安全美观，防雨箱顶部适合野外作业。

三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。

“两级保护”主要是指采取漏电保护措施。

除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。

“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。

二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。

整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。

副箱采用内外门设计，外部喷塑。

安全美观，防雨箱顶部适合野外作业。

二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。

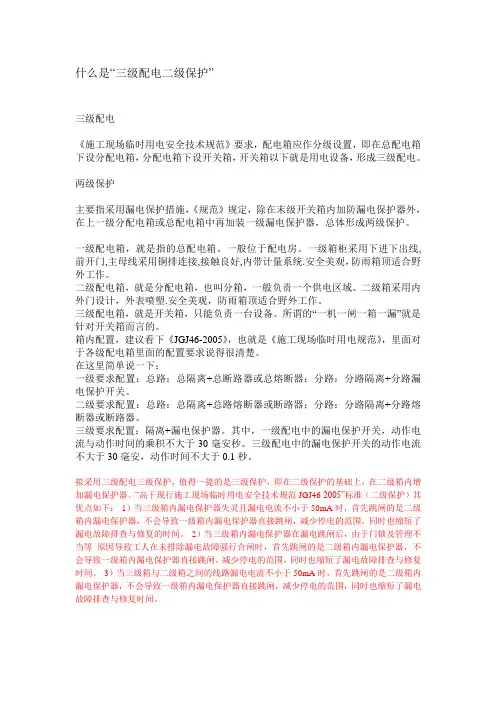

什么是“三级配电二级保护”三级配电《施工现场临时用电安全技术规范》要求，配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下就是用电设备，形成三级配电。

两级保护主要指采用漏电保护措施，《规范》规定，除在末级开关箱内加防漏电保护器外，在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体形成两级保护。

一级配电箱，就是指的总配电箱。

一般位于配电房。

一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。

二级配电箱，就是分配电箱，也叫分箱，一般负责一个供电区域。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

三级配电箱，就是开关箱，只能负责一台设备。

所谓的“一机一闸一箱一漏”就是针对开关箱而言的。

箱内配置，建议看下《JGJ46-2005》，也就是《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。

在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。

二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。

三级要求配置：隔离+漏电保护器。

其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。

三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。

拟采用三级配电三级保护，值得一提的是三级保护，即在二级保护的基础上，在二级箱内增加漏电保护器。

“高于现行施工现场临时用电安全技术规范JGJ46-2005”标准（二级保护）其优点如下：1）当三级箱内漏电保护器失灵且漏电电流不小于50mA时，首先跳闸的是二级箱内漏电保护器，不会导致一级箱内漏电保护器直接跳闸，减少停电的范围，同时也缩短了漏电故障排查与修复的时间。

2）当三级箱内漏电保护器在漏电跳闸后，由于门锁及管理不当等原因导致工人在未排除漏电故障强行合闸时，首先跳闸的是二级箱内漏电保护器，不会导致一级箱内漏电保护器直接跳闸，减少停电的范围，同时也缩短了漏电故障排查与修复时间。

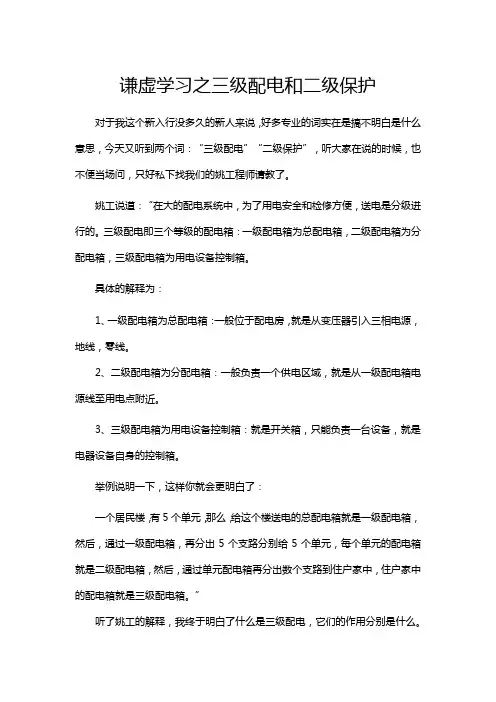

谦虚学习之三级配电和二级保护对于我这个新入行没多久的新人来说，好多专业的词实在是搞不明白是什么意思，今天又听到两个词：“三级配电”“二级保护”，听大家在说的时候，也不便当场问，只好私下找我们的姚工程师请教了。

姚工说道：“在大的配电系统中，为了用电安全和检修方便，送电是分级进行的。

三级配电即三个等级的配电箱：一级配电箱为总配电箱，二级配电箱为分配电箱，三级配电箱为用电设备控制箱。

具体的解释为：
1、一级配电箱为总配电箱：一般位于配电房，就是从变压器引入三相电源，地线，零线。

2、二级配电箱为分配电箱：一般负责一个供电区域，就是从一级配电箱电源线至用电点附近。

3、三级配电箱为用电设备控制箱：就是开关箱，只能负责一台设备，就是电器设备自身的控制箱。

举例说明一下，这样你就会更明白了：
一个居民楼，有5个单元，那么，给这个楼送电的总配电箱就是一级配电箱，然后，通过一级配电箱，再分出5个支路分别给5个单元，每个单元的配电箱就是二级配电箱，然后，通过单元配电箱再分出数个支路到住户家中，住户家中的配电箱就是三级配电箱。

”
听了姚工的解释，我终于明白了什么是三级配电，它们的作用分别是什么。

我急需问道，“那二级保护又是什么意思呢？”
“二级保护即二级漏电保护是指用电系统至少应设置总配电箱漏电保护和开关箱漏电保护，意思就是在总配电箱内装总漏电保护器，在用电设备控制箱（开关箱）内装用电设备（开关箱）漏电保护器。

”姚工道。

我连连点头，终于弄明白是什么意思了，以后在听到这两个词的时候，再也不会不懂装懂，懵懵懂懂了。

感谢姚工的不吝赐教！。

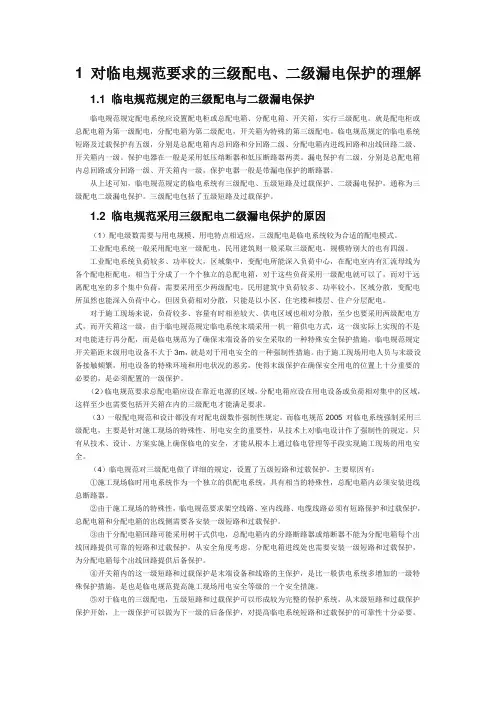

1 对临电规范要求的三级配电、二级漏电保护的理解1.1 临电规范规定的三级配电与二级漏电保护临电规范规定配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

就是配电柜或总配电箱为第一级配电，分配电箱为第二级配电，开关箱为特殊的第三级配电。

临电规范规定的临电系统短路及过载保护有五级，分别是总配电箱内总回路和分回路二级、分配电箱内进线回路和出线回路二级、开关箱内一级。

保护电器在一般是采用低压熔断器和低压断路器两类。

漏电保护有二级，分别是总配电箱内总回路或分回路一级、开关箱内一级，保护电器一般是带漏电保护的断路器。

从上述可知，临电规范规定的临电系统有三级配电、五级短路及过载保护、二级漏电保护，通称为三级配电二级漏电保护。

三级配电包括了五级短路及过载保护。

1.2 临电规范采用三级配电二级漏电保护的原因（1）配电级数需要与用电规模、用电特点相适应，三级配电是临电系统较为合适的配电模式。

工业配电系统一般采用配电室一级配电，民用建筑则一般采取三级配电，规模特别大的也有四级。

工业配电系统负荷较多、功率较大，区域集中，变配电所能深入负荷中心，在配电室内有汇流母线为各个配电柜配电，相当于分成了一个个独立的总配电箱，对于这些负荷采用一级配电就可以了，而对于远离配电室的多个集中负荷，需要采用至少两级配电。

民用建筑中负荷较多、功率较小，区域分散，变配电所虽然也能深入负荷中心，但因负荷相对分散，只能是以小区、住宅楼和楼层、住户分层配电。

对于施工现场来说，负荷较多、容量有时相差较大、供电区域也相对分散，至少也要采用两级配电方式，而开关箱这一级，由于临电规范规定临电系统末端采用一机一箱供电方式，这一级实际上实现的不是对电能进行再分配，而是临电规范为了确保末端设备的安全采取的一种特殊安全保护措施，临电规范规定开关箱距末级用电设备不大于3m，就是对于用电安全的一种强制性措施。

由于施工现场用电人员与末级设备接触频繁，用电设备的特殊环境和用电状况的恶劣，使得末级保护在确保安全用电的位置上十分重要的必要的，是必须配置的一级保护。

什么是“三级配电、两级保护”？三级配电指现场施工用电必须做到总配电箱、分配电箱、开关箱。

两级保护指现场施工用电必须做到总配电箱和开关箱中均要安装漏电保护器。

三级配电两级保护三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。

开关箱应符合一机、一箱、一闸、一漏。

三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。

这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。

所以，对“三级配电，两级保护”做到合理设置是至关重要的。

1、“三级配电两级保护”(1)《规范》要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。

这样配电层次清楚,既便于管理又便于查找故障。

同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。

(2)“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。

2.关于加装漏电保护器《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。

施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。

在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。

3.关于漏电保护器的主要参数(1)额定漏电动作电流。

当漏电电流达到此值时,保护器动作。

(2)额定漏电动作时间。

指从达到漏电动作电流时起,到电路切断为止的时间。

(3)额定漏电不动作电流。

漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。

(4)额定电压及额定电流。

浅谈施工现场三级配电、二级保护、TN-S接零保护系统的作用发表时间：2016-10-19T14:51:26.893Z 来源：《低碳地产》2016年13期作者：刘志航[导读] [摘要]:建筑施工用电存在露天作业、用电设备多，配电线路架设不规范，没实行三级配电、二级漏电保护、TN-S接零保护系统等问题，容易造成因用电设备金属外壳或电线、电缆绝缘损坏造成人身触电。

本人通过对施工现场临时用电安全保护系统的作用分析，阐述施工现场严格执行施工现场临时用电安全技术规范的重要性。

广东省基础工程集团有限公司广东广州 510620[摘要]:建筑施工用电存在露天作业、用电设备多，配电线路架设不规范，没实行三级配电、二级漏电保护、TN-S接零保护系统等问题，容易造成因用电设备金属外壳或电线、电缆绝缘损坏造成人身触电。

本人通过对施工现场临时用电安全保护系统的作用分析，阐述施工现场严格执行施工现场临时用电安全技术规范的重要性。

[关键词] 施工现场;临时用电;三级配电;二级漏电保护;TN-S接零保护系统作用一、前言由于建筑工程的施工现场具有复杂多变性，临时的用电设备会经常在恶劣的条件的环境下使用，设备的绝缘部位极易受到损伤以及老化，大大的增加了用电设备的金属外壳意外带电的一些可能，非常容易引发现场因为漏电导致的发生触电事故。

为了能够有效地预防各类出点事故的发生，确保现场施工作业人员的人身安全，《施工现场临时用电安全技术规范》JGJ46—2005规定：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用TN-S接零保护系统；3、采用二级漏电保护系统。

本人通过对施工现场临时用电安全保护系统的作用分析，阐述施工现场严格执行施工现场临时用电安全技术规范的重要性。

二、施工采用三级配电的作用《施工现场临时用电安全技术规范》要求,配电箱应作分级设置，即在按照总配电箱-分配电箱-开关箱-用电设备顺序，形成三级配电。

安全员必须搞懂三级配电、二级漏电保护一、三级配电二级漏保的总体要求施工现场配电系统应采用三级配电、二级漏电保护系统；用电设备必须有各自专用的开关箱；漏电保护器参数应匹配并灵敏可靠；总配电箱与开关箱应安装漏电保护器，分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；二、总配电箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

三、分配电箱、开关箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头3、配电箱、开关箱外形结构应能防雨、防尘。

4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

三级配电二级保护1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2.总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－2005第8.2.11条）3.分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

三级配电二级保护：三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。

开关箱应符合一机、一箱、一闸、一漏。

三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。

这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。

所以，对“三级配电，两级保护”做到合理设置是至关重要的。

1、“三级配电两级保护”(1)《施工现场临时用电安全技术规范》（以下简称《规范》）要求,配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电。

这样配电层次清楚，既便于管理又便于查找故障。

同时要求，照明配电与动力配电最好分别设置，自成独立系统，不致因动力停电影响照明。

(2)“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。

2、关于加装漏电保护器《规范》规定：“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。

施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。

在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。

3、关于漏电保护器的主要参数(1)额定漏电动作电流。

当漏电电流达到此值时,保护器动作。

(2)额定漏电动作时间。

指从达到漏电动作电流时起,到电路切断为止的时间。

(3)额定漏电不动作电流。

漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。

(4)额定电压及额定电流。

与被保护线路和负载相适应。

4.参数的选择与匹配(1)两级漏电保护器应匹配:《规范》规定:“总、配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,使之具有分级分段保护功能”。

三级配电二级保护原则一、什么是三级配电二级保护呢？小伙伴们，三级配电呢，就是总配电箱、分配电箱、开关箱这三级配电系统哦。

总配电箱负责整体的电力分配，就像是一个电力大管家。

分配电箱呢，就从总配电箱那里拿到电，再分给各个小区域，就像小队长一样。

开关箱就是直接和用电设备相连的啦，是最接近用电设备的“小跟班”。

那二级保护呢，就是在总配电箱和开关箱处设置漏电保护装置，这就像是给电力系统穿上了两层保护衣。

二、三级配电的具体要求1. 总配电箱总配电箱里要有电压表、电流表这些测量仪器，这样我们就能知道电的情况啦。

它的电器配置也要合理，比如说要有隔离开关，就像一个把门的，需要的时候能断开电路。

总配电箱的容量要能满足整个区域的用电需求，要是容量太小，就像小马拉大车，肯定不行的。

2. 分配电箱分配电箱要设在用电设备或负荷相对集中的地方，这样电送过去就比较方便啦。

它里面的电器元件也要合格，像断路器之类的，要能正常工作，不然就会出问题。

而且分配电箱的编号要清楚，就像每个人都有自己的名字一样，方便我们管理。

3. 开关箱开关箱是直接控制用电设备的，所以和用电设备的距离不能太远，一般不能超过3米哦。

它里面的漏电保护器的额定漏电动作电流和动作时间都有规定的，动作电流不能太大，动作时间不能太长，这样才能及时保护用电设备和我们的安全。

三、二级保护的要点1. 总配电箱的漏电保护总配电箱的漏电保护装置要能检测到漏电情况，一旦有漏电，要迅速切断电源。

它的动作电流一般比较大一点，因为它要保护的范围大。

但是也不能太大，不然就不灵敏了。

2. 开关箱的漏电保护开关箱的漏电保护装置是更接近用电设备的一道防线。

它的动作电流要更小，动作时间要更快，这样才能在用电设备出现漏电的时候，第一时间保护设备和操作人员的安全。

四、这样做的好处采用三级配电二级保护原则，最大的好处就是安全啦。

可以减少触电事故的发生，保护我们的生命安全。

同时呢，也能保护用电设备，让设备能正常工作，减少设备损坏的概率。
