钢筋混凝土连续梁、板中间支座负筋的设置长度

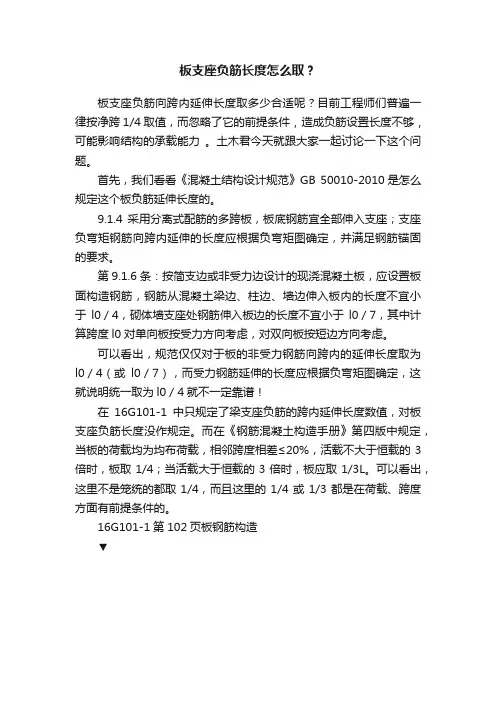

板支座负筋长度怎么取？板支座负筋向跨内延伸长度取多少合适呢？目前工程师们普遍一律按净跨1/4取值，而忽略了它的前提条件 , 造成负筋设置长度不够 , 可能影响结构的承载能力。

土木君今天就跟大家一起讨论一下这个问题。

首先，我们看看《混凝土结构设计规范》GB 50010-2010是怎么规定这个板负筋延伸长度的。

9.1.4 采用分离式配筋的多跨板，板底钢筋宜全部伸入支座；支座负弯矩钢筋向跨内延伸的长度应根据负弯矩图确定，并满足钢筋锚固的要求。

第9.1.6条：按简支边或非受力边设计的现浇混凝土板，应设置板面构造钢筋，钢筋从混凝土梁边、柱边、墙边伸入板内的长度不宜小于l0／4，砌体墙支座处钢筋伸入板边的长度不宜小于l0／7，其中计算跨度l0对单向板按受力方向考虑，对双向板按短边方向考虑。

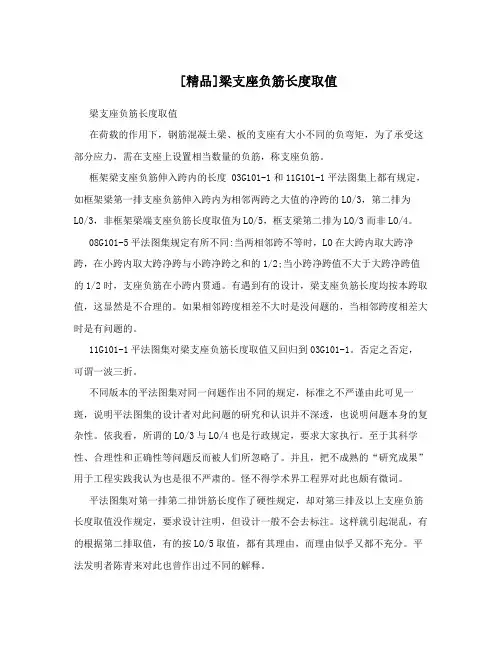

可以看出，规范仅仅对于板的非受力钢筋向跨内的延伸长度取为l0／4（或l0／7），而受力钢筋延伸的长度应根据负弯矩图确定，这就说明统一取为l0／4就不一定靠谱！在16G101-1中只规定了梁支座负筋的跨内延伸长度数值，对板支座负筋长度没作规定。

而在《钢筋混凝土构造手册》第四版中规定，当板的荷载均为均布荷载，相邻跨度相差≤20%，活载不大于恒载的3倍时，板取1/4；当活载大于恒载的3倍时，板应取1/3L。

可以看出，这里不是笼统的都取1/4，而且这里的1/4或1/3都是在荷载、跨度方面有前提条件的。

16G101-1第102页板钢筋构造▼16G101-1第84页梁钢筋构造▼《钢筋混凝土构造手册》中关于板钢筋附图▼为了更容易理解板负筋长度的计算原理，现通过几个具体例子，对连续板在均布荷载作用下弯矩分布进行解析。

（PS:例子数据来源于杨家睦所写《钢筋混凝土连续梁、板中间支座负筋的设置长度》）例 1 :一不等跨等荷载(为便于说明 , 假定全部承受均布恒载)四跨连续板的荷载简图和弯矩图如图 1 所示。

从本例子中可以看出不等跨板承受大小相等的恒载时 , 在支座B和D两边的负弯矩长度 , 凡短跨的负弯矩长度均比相邻的较长跨的负弯矩长度长。

板支座负筋的长度取值依据双向板的支座负筋延伸长度取计算跨度的1/4,这个规定的理论依据是什么呢？有人说根据双向板的受力分布得到的，但是还是不理解这个1/4具体怎么来的。

问过一些人，也不知道什么原因，烦请您指点下。

另外，我们处理板支座配筋是按照净跨的1/4来配，有人说是净跨更接近计算跨度，这样是否合理？”板支座负筋延伸长度取计算跨度（或净跨）的1/4，这应该是近似值，究竟取多少值应根据受力分布，一般教科书上有这样的解析。

你设计院一律按净跨1/4来配，不管是设计还是钢筋翻样，简则简矣，可省心很多，钢筋软件不必要求用户输入支座钢筋的长度，可直接根据跨度来判断自动计算，但是否合理是有问号的。

根据《混凝土结构设计规范》第9.1.4：支座负弯矩钢筋向跨内延伸的长度应根据弯矩图确定。

规范上没规定1/4，要求根据弯矩图确定，1/4应该是经验值或是约定俗成，如用弹性法塑性法等精确的计算方法计算求取，不仅费事，也无必要。

第9.1.6条：按简支边或非受力边设计的现浇混凝土板，应设置板面构造钢筋，钢筋伸入板内的长度不宜小于L0/4。

其中计算跨度L0对单向板按受力方向考虑，对双向板按短边方向考虑。

长边与短边长度之小于3.0时，按双向板计算，长边与短边长度之不小于3.0时，按单向板计算。

板面构造钢筋伸入板内长度规范允许按L0/4计算。

人们之所以考虑到这个问题是因为梁支座负筋长度取1/3和1/4而产生的联想和惯性思维，平法图集只对梁支座负筋规定了长度取值，对板支座负筋长度没作规定。

板和梁的实际受力状态还是有差别的，即使是单向板，非受力方向支座也能提供足够支持，从而根据经验，取1/4也是足够的。

规范上讲按弯矩图确定支座负筋长度的做法倒是正确，不过实际操作起来麻烦，所以，一般设计也是按构造规定的1/4取。

并且，一般也不会精确到厘米和毫米级，大都是取整数，所以，是近似或略大于板净跨1/4。

当板的荷载均为均布荷载，相邻跨度相差≤20% ,活载不大于恒载的3倍时，板取1/4；当活载大于恒载的3倍时，板应取1/3L。

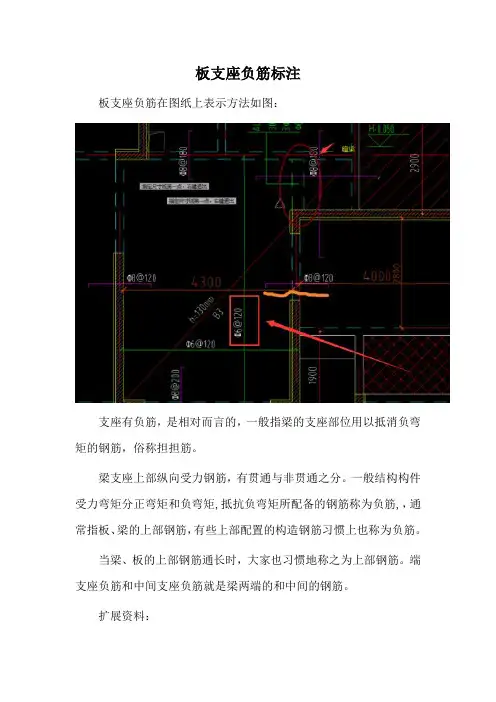

板支座负筋标注
板支座负筋在图纸上表示方法如图：
支座有负筋，是相对而言的，一般指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。

梁支座上部纵向受力钢筋，有贯通与非贯通之分。

一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,，通常指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。

当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。

端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。

扩展资料：
计算方法
端支座负筋长度：
第一排钢筋长度 = 本跨净跨长/ 3 + 锚固（相邻两跨都有负筋
时取长跨净跨长/ 3 +锚固）；第二排钢筋长度 = 本跨净跨长 / 4 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 4+锚固）。

注：
1、锚固长度同梁上部贯通筋锚固；
2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。

中间支座负筋长度：
第一排钢筋长度 = 2 * Ln/3 + 支座宽度；第二排钢筋长度 = 2 * Ln/4 + 支座宽度。

注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为：该跨净跨长+（Ln/3+前中间支座值）+（Ln/3+后中间支座值）；第二排为：该跨净跨长+（Ln/4+前中间支座值）+（Ln/4+后中间支座值）。

其他钢筋计算同首跨钢筋计算。

LN为支座两边跨较大值。

板负筋钢筋计算公式
1.板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度
*2
板面受力筋单根长度=净跨长+锚固长度*2
板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1
伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max(1/2
支座宽，5d)
端支座为砌体墙时，伸出长度=max(1/2墙厚，120，板厚)
180°弯钩长度=6.25d(当钢筋为一级钢时，末端需加180°弯钩) 锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
分布范围=净跨长-1/2板筋间距*2
2.端支座板负筋长度=锚入长度+板内净尺寸+弯折长度
中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2(注
意标注的长度是否含支座宽)
负筋根数=布筋范围/板负筋间距+1
锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
弯折长度：板厚-保护层*2(保护层为板的保护层)
布筋范围：净跨长-1/2板筋间距*2
3.分布筋单根长度=净跨(轴线)长度-负筋标注长度*2+搭接长度*2
搭接长度：分布筋与负筋的搭接长度为150mm
端支座分布筋根数=(负筋板内净长-1/2板分布筋间距)/分布筋间距+1
中间支座分布筋根数=(左侧板内净长-1/2板分布筋间距)/分布筋间距+1+(右侧板内净长-1/2板分布筋间距)/分布筋间距+1。

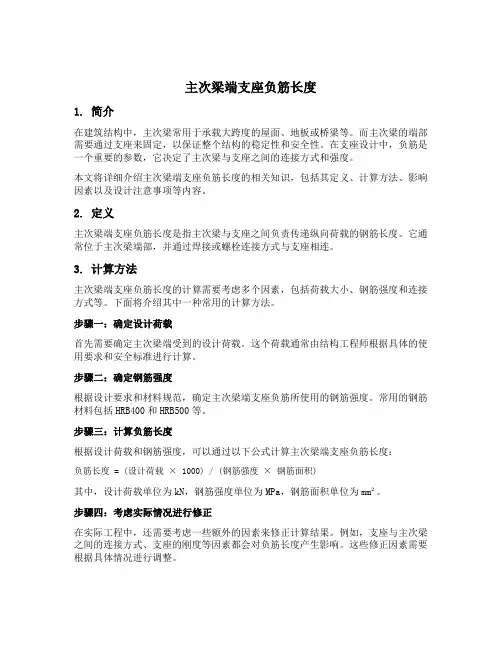

主次梁端支座负筋长度1. 简介在建筑结构中，主次梁常用于承载大跨度的屋面、地板或桥梁等。

而主次梁的端部需要通过支座来固定，以保证整个结构的稳定性和安全性。

在支座设计中，负筋是一个重要的参数，它决定了主次梁与支座之间的连接方式和强度。

本文将详细介绍主次梁端支座负筋长度的相关知识，包括其定义、计算方法、影响因素以及设计注意事项等内容。

2. 定义主次梁端支座负筋长度是指主次梁与支座之间负责传递纵向荷载的钢筋长度。

它通常位于主次梁端部，并通过焊接或螺栓连接方式与支座相连。

3. 计算方法主次梁端支座负筋长度的计算需要考虑多个因素，包括荷载大小、钢筋强度和连接方式等。

下面将介绍其中一种常用的计算方法。

步骤一：确定设计荷载首先需要确定主次梁端受到的设计荷载。

这个荷载通常由结构工程师根据具体的使用要求和安全标准进行计算。

步骤二：确定钢筋强度根据设计要求和材料规范，确定主次梁端支座负筋所使用的钢筋强度。

常用的钢筋材料包括HRB400和HRB500等。

步骤三：计算负筋长度根据设计荷载和钢筋强度，可以通过以下公式计算主次梁端支座负筋长度：负筋长度 = (设计荷载× 1000) / (钢筋强度× 钢筋面积)其中，设计荷载单位为kN，钢筋强度单位为MPa，钢筋面积单位为mm²。

步骤四：考虑实际情况进行修正在实际工程中，还需要考虑一些额外的因素来修正计算结果。

例如，支座与主次梁之间的连接方式、支座的刚度等因素都会对负筋长度产生影响。

这些修正因素需要根据具体情况进行调整。

4. 影响因素主次梁端支座负筋长度受多个因素的影响，下面将介绍其中一些主要因素。

荷载大小主次梁端支座负筋长度随着荷载大小的增加而增加。

设计时需要根据实际情况确定合适的荷载大小，并在计算中进行考虑。

钢筋强度钢筋强度是影响主次梁端支座负筋长度的重要因素。

通常情况下，使用更高强度的钢筋可以减小负筋长度，提高连接的强度和稳定性。

连接方式主次梁端支座负筋长度的选择还与连接方式有关。

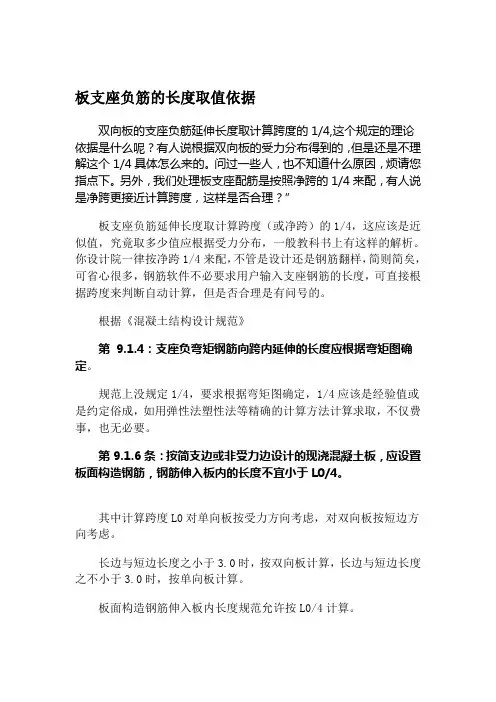

板支座负筋的长度取值依据双向板的支座负筋延伸长度取计算跨度的1/4,这个规定的理论依据是什么呢？有人说根据双向板的受力分布得到的，但是还是不理解这个1/4具体怎么来的。

问过一些人，也不知道什么原因，烦请您指点下。

另外，我们处理板支座配筋是按照净跨的1/4来配，有人说是净跨更接近计算跨度，这样是否合理？”板支座负筋延伸长度取计算跨度（或净跨）的1/4，这应该是近似值，究竟取多少值应根据受力分布，一般教科书上有这样的解析。

你设计院一律按净跨1/4来配，不管是设计还是钢筋翻样，简则简矣，可省心很多，钢筋软件不必要求用户输入支座钢筋的长度，可直接根据跨度来判断自动计算，但是否合理是有问号的。

根据《混凝土结构设计规范》第9.1.4：支座负弯矩钢筋向跨内延伸的长度应根据弯矩图确定。

规范上没规定1/4，要求根据弯矩图确定，1/4应该是经验值或是约定俗成，如用弹性法塑性法等精确的计算方法计算求取，不仅费事，也无必要。

第9.1.6条：按简支边或非受力边设计的现浇混凝土板，应设置板面构造钢筋，钢筋伸入板内的长度不宜小于L0/4。

其中计算跨度L0对单向板按受力方向考虑，对双向板按短边方向考虑。

长边与短边长度之小于3.0时，按双向板计算，长边与短边长度之不小于3.0时，按单向板计算。

板面构造钢筋伸入板内长度规范允许按L0/4计算。

人们之所以考虑到这个问题是因为梁支座负筋长度取1/3和1/4而产生的联想和惯性思维，平法图集只对梁支座负筋规定了长度取值，对板支座负筋长度没作规定。

板和梁的实际受力状态还是有差别的，即使是单向板，非受力方向支座也能提供足够支持，从而根据经验，取1/4也是足够的。

规范上讲按弯矩图确定支座负筋长度的做法倒是正确，不过实际操作起来麻烦，所以，一般设计也是按构造规定的1/4取。

并且，一般也不会精确到厘米和毫米级，大都是取整数，所以，是近似或略大于板净跨1/4。

当板的荷载均为均布荷载，相邻跨度相差≤20% ,活载不大于恒载的3倍时，板取1/4；当活载大于恒载的3倍时，板应取1/3L。

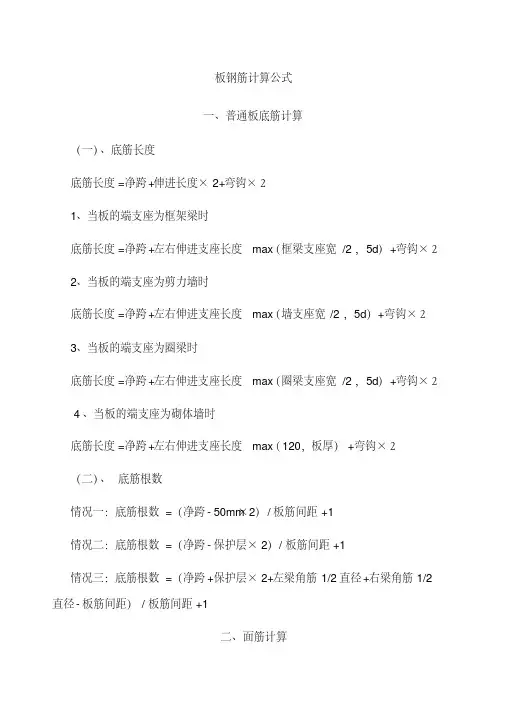

板钢筋计算公式一、普通板底筋计算（一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×２1、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩×２2、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2，5d）+弯钩×２3、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩×２4、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max（120，板厚）+弯钩×２（二）、底筋根数情况一：底筋根数=（净跨-50mm×2）/板筋间距+1情况二：底筋根数=（净跨-保护层×2）/板筋间距+1情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算（一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×２（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×２情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×２（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×２情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×２情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×２2、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50mm×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×２（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×２情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×２（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。

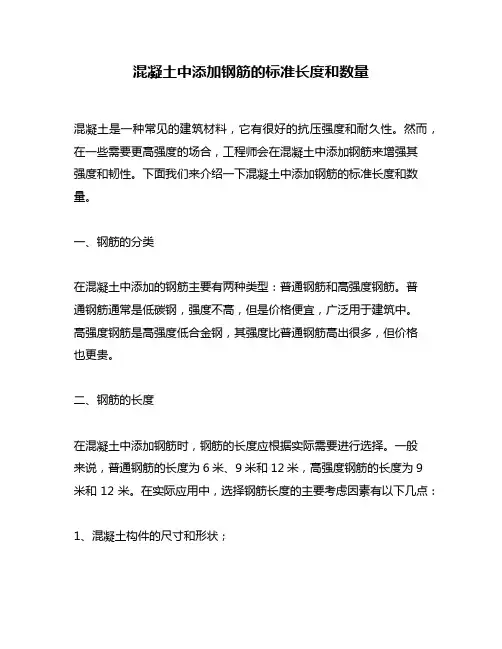

混凝土中添加钢筋的标准长度和数量混凝土是一种常见的建筑材料，它有很好的抗压强度和耐久性。

然而，在一些需要更高强度的场合，工程师会在混凝土中添加钢筋来增强其强度和韧性。

下面我们来介绍一下混凝土中添加钢筋的标准长度和数量。

一、钢筋的分类在混凝土中添加的钢筋主要有两种类型：普通钢筋和高强度钢筋。

普通钢筋通常是低碳钢，强度不高，但是价格便宜，广泛用于建筑中。

高强度钢筋是高强度低合金钢，其强度比普通钢筋高出很多，但价格也更贵。

二、钢筋的长度在混凝土中添加钢筋时，钢筋的长度应根据实际需要进行选择。

一般来说，普通钢筋的长度为6米、9米和12米，高强度钢筋的长度为9米和12米。

在实际应用中，选择钢筋长度的主要考虑因素有以下几点：1、混凝土构件的尺寸和形状；2、混凝土构件的布置方式；3、钢筋的运输和加工方式。

三、钢筋的数量在混凝土中添加钢筋的数量应根据设计要求进行确定。

一般来说，钢筋的数量由以下几个方面的因素决定：1、混凝土构件的尺寸和形状；2、混凝土构件的设计强度；3、钢筋的直径和间距。

四、普通钢筋的标准长度和数量普通钢筋的长度为6米、9米和12米，一般来说，选用哪种长度应根据实际需要进行选择。

在选择钢筋长度的时候，应尽量避免出现过多的接头，以免影响钢筋的强度和韧性。

在混凝土中添加普通钢筋的数量应根据设计要求进行确定。

钢筋的直径和间距是决定钢筋数量的两个重要因素。

一般来说，钢筋的直径应根据设计要求进行选择，直径越大，强度越高。

而钢筋的间距则是根据混凝土构件的尺寸和形状来确定的。

在实际操作中，应尽量保证钢筋的间距均匀，以免影响钢筋的强度和韧性。

五、高强度钢筋的标准长度和数量高强度钢筋的长度一般为9米和12米，一般来说，选用哪种长度应根据实际需要进行选择。

在选择钢筋长度的时候，应尽量避免出现过多的接头，以免影响钢筋的强度和韧性。

在混凝土中添加高强度钢筋的数量应根据设计要求进行确定。

和普通钢筋一样，高强度钢筋的数量也是根据钢筋的直径和间距来确定的。

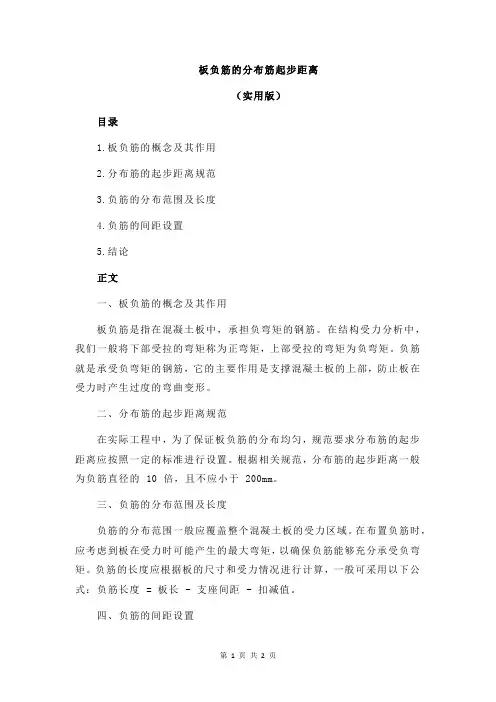

板负筋的分布筋起步距离
