板支座负筋计算共36页

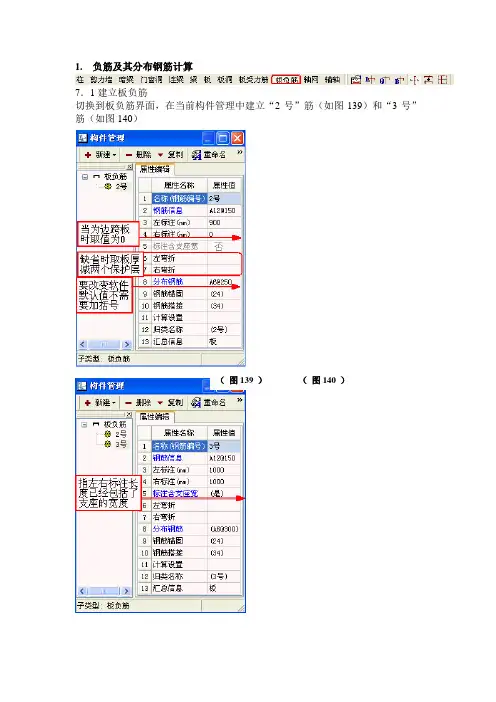

1.负筋及其分布钢筋计算7．1建立板负筋切换到板负筋界面，在当前构件管理中建立“2号”筋（如图139）和“3号”筋（如图140）（图139 ）（图140 ）（7．2画入板负筋（如图141）方法一：按梁、剪力墙或者板边线布置板负筋点击工具栏中的“按照梁布置板负筋”按钮，用鼠标左键选中要需要布置的梁，然后确定负筋的布置方向即可方法二：自定义负筋的布筋长度（布置范围）点击工具栏中的“画线布置板负筋”按钮，画出板负筋的布置长度（两点一线），然后确定负筋的布置方向即可7．3显示板负筋信息――Shift+J、构件属性编辑器按Shift+J键就能够显示板负筋的名称，或者点击工具栏中的“构件属性编辑器”能够查看负筋的配筋信息7．4汇总计算/查看/分析计算结果按F9键或者工具栏中的按钮进行汇总计算，按查看板钢筋计算结果（如图142）“2号”板负筋（如图142）L＝900（左标注）＋70(板厚－2*bhc) ＋24d（锚固长度）＋6.25d（弯勾）――软件默认边跨板负筋锚入梁中N＝（4800－150－50－125－50）/150＋1＝30.5≈31根分布筋L＝2725（4800－900－125－900－125）＋150（与负筋搭接）＋150（与负筋搭接）――软件默认和负筋搭接150mmN＝900/250＝3.2≈3根――软件默认根数计算向上取整“3号”板负筋（如图143）L＝1000（左标注）＋1000（右标注）+70(板厚－2*bhc) +70(板厚－2*bhc)――软件默认左、右标注长度已经包括了梁支座宽度，如果实际工程与之不同，把构件属性中的“标注含支座宽”修改为“否”即可N＝（4800－150－50－125－50）/150＋1＝30.5≈31根分布筋L＝2725（4800－900－125－900－125）＋150（与负筋搭接）＋150（与负筋搭接）――软件默认和负筋搭接150mmN＝2000/300＝6.7≈6根――软件默认根数计算向上取整。

板支座负筋长度计算
板支座负筋长度是建筑物框架结构设计时，计算支座在同一水平面上
一支点到另一支点的负筋长度。

一般计算步骤：
（1）确定钢架程序中的节点数，然后根据户型结构给出每一节点的
横竖向位移量；
（2）根据支座状态，确定负筋经过的位置，以及对应的支座编号；
（3）根据负筋的经过点，计算每段负筋的直线距离；
（4）根据每段负筋的不同位置，计算出支座负筋的总长度。

板支座负筋的长度是框架结构设计的重要参数，计算时要精确，否则，可能会影响到结构安全性和稳定性。

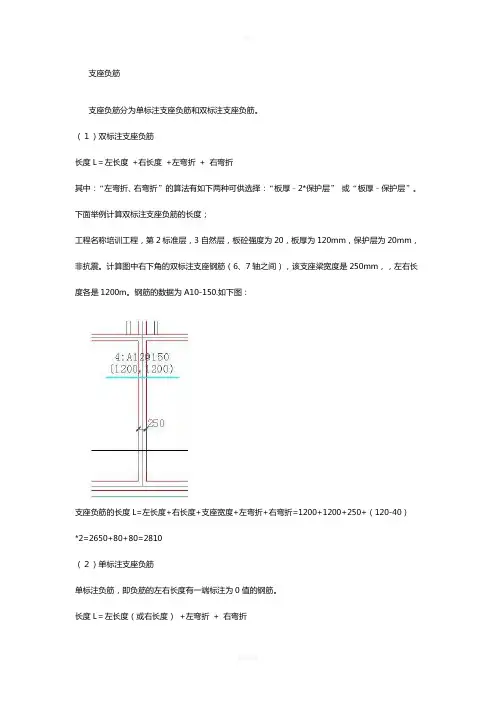

板支座负筋标注
板支座负筋在图纸上表示方法如图：
支座有负筋，是相对而言的，一般指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。

梁支座上部纵向受力钢筋，有贯通与非贯通之分。

一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,，通常指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。

当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。

端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。

扩展资料：
计算方法
端支座负筋长度：
第一排钢筋长度 = 本跨净跨长/ 3 + 锚固（相邻两跨都有负筋
时取长跨净跨长/ 3 +锚固）；第二排钢筋长度 = 本跨净跨长 / 4 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 4+锚固）。

注：
1、锚固长度同梁上部贯通筋锚固；
2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。

中间支座负筋长度：
第一排钢筋长度 = 2 * Ln/3 + 支座宽度；第二排钢筋长度 = 2 * Ln/4 + 支座宽度。

注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为：该跨净跨长+（Ln/3+前中间支座值）+（Ln/3+后中间支座值）；第二排为：该跨净跨长+（Ln/4+前中间支座值）+（Ln/4+后中间支座值）。

其他钢筋计算同首跨钢筋计算。

LN为支座两边跨较大值。

板负筋钢筋计算公式
1.板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度
*2
板面受力筋单根长度=净跨长+锚固长度*2
板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1
伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max(1/2
支座宽，5d)
端支座为砌体墙时，伸出长度=max(1/2墙厚，120，板厚)
180°弯钩长度=6.25d(当钢筋为一级钢时，末端需加180°弯钩) 锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
分布范围=净跨长-1/2板筋间距*2
2.端支座板负筋长度=锚入长度+板内净尺寸+弯折长度
中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2(注
意标注的长度是否含支座宽)
负筋根数=布筋范围/板负筋间距+1
锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
弯折长度：板厚-保护层*2(保护层为板的保护层)
布筋范围：净跨长-1/2板筋间距*2
3.分布筋单根长度=净跨(轴线)长度-负筋标注长度*2+搭接长度*2
搭接长度：分布筋与负筋的搭接长度为150mm
端支座分布筋根数=(负筋板内净长-1/2板分布筋间距)/分布筋间距+1
中间支座分布筋根数=(左侧板内净长-1/2板分布筋间距)/分布筋间距+1+(右侧板内净长-1/2板分布筋间距)/分布筋间距+1。

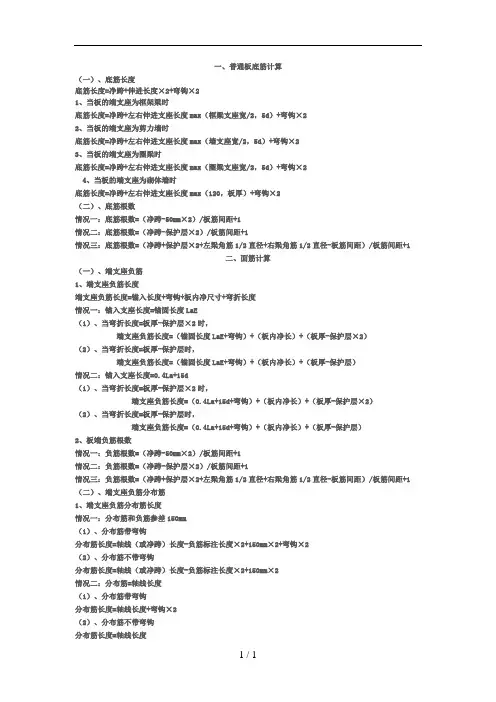

一、普通板底筋计算（一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩×22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2，5d）+弯钩×23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩×24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max（120，板厚）+弯钩×2（二）、底筋根数情况一：底筋根数=（净跨-50mm×2）/板筋间距+1情况二：底筋根数=（净跨-保护层×2）/板筋间距+1情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算（一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50m m×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。

板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板中间支座负筋长度＝水平长度＋弯折长度*2板端支座板负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度板负筋根数＝ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2（轴线长度-轴线两边内梁的宽度）（参差长度是分布筋和负筋搭接长度）板端支座负筋的分布筋根数＝负筋板内净长/间距(取整)＋1板中间支座负筋的分布筋的根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2（参差长度是温度筋和负筋搭接长度）温度筋根数（梁一跨中间的非加密区根数）=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数＝板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数＝排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋（第一排）=1/3净跨长+左支座锚固梁上部边支座负筋（第二排）=1/4净跨长+左支座锚固梁上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽梁上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽梁架立筋长度＝净跨-两边负筋净长+150*2（注意钢筋类别）梁侧面构造钢筋长度＝净跨长＋2×15d＋搭接长度*搭接个数（注意钢筋类别）梁侧面受扭钢筋长度＝净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数（注意钢筋类别）梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d二-四级抗震箍筋根数计算加密区根数＝（1.5*梁高-50）/加密间距+1 （一跨分左加密、右加密）非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密梁拉筋长度＝梁宽-2*保护层+2*11.9d+2*d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

板端支座负筋弯折长度
【最新版】
目录
1.板端支座负筋的概念及作用
2.板端支座负筋的计算方法
3.板端支座负筋的弯折长度规定
4.板端支座负筋在实际工程中的应用
正文
一、板端支座负筋的概念及作用
板端支座负筋是指在混凝土板结构中，位于支座处的负筋。

它的主要作用是固定和支撑混凝土板，并将板内的荷载传递到支座上，从而保证结构的稳定性和安全性。

二、板端支座负筋的计算方法
板端支座负筋的计算方法主要包括以下两个方面：
1.负筋长度的计算：负筋长度的计算应根据梁的抗震等级、支座的宽度以及负筋的直径等因素来确定。

一般情况下，负筋长度的计算公式为：负筋长度 = 支座宽度×（负筋直径×π）/ 8。

2.负筋的弯折长度计算：负筋在板内弯折的长度应根据板厚和保护层的厚度来确定。

一般情况下，负筋弯折长度的计算公式为：负筋弯折长度= 板厚 - 保护层厚度。

三、板端支座负筋的弯折长度规定
根据《混凝土结构设计规范》（GB 50010-2010）的规定，板端支座负筋在板内的弯折长度应符合以下要求：
1.当板厚小于等于 200mm 时，负筋弯折长度不应小于板厚的 1/4；
2.当板厚大于 200mm 时，负筋弯折长度不应小于板厚的 1/6。

四、板端支座负筋在实际工程中的应用
在实际的混凝土板结构设计中，板端支座负筋的计算和应用是非常重要的。

合理的负筋设计可以有效地提高结构的稳定性和安全性，保证结构的使用寿命和性能。

综上所述，板端支座负筋的计算方法和弯折长度规定对于混凝土板结构的设计具有重要的指导意义。

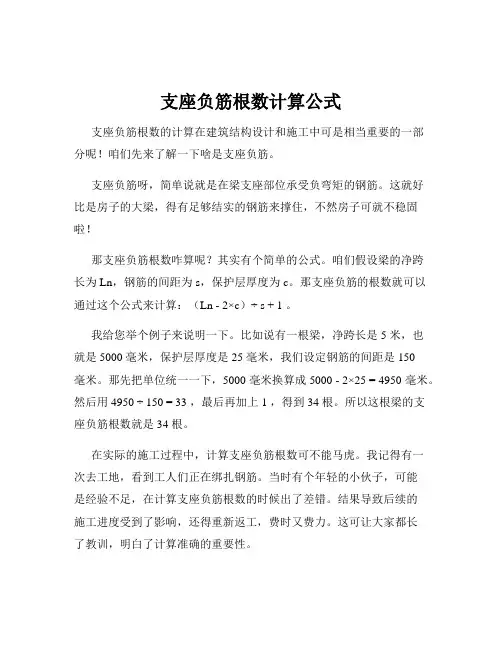

支座负筋根数计算公式支座负筋根数的计算在建筑结构设计和施工中可是相当重要的一部分呢！咱们先来了解一下啥是支座负筋。

支座负筋呀，简单说就是在梁支座部位承受负弯矩的钢筋。

这就好比是房子的大梁，得有足够结实的钢筋来撑住，不然房子可就不稳固啦！那支座负筋根数咋算呢？其实有个简单的公式。

咱们假设梁的净跨长为 Ln，钢筋的间距为 s，保护层厚度为 c。

那支座负筋的根数就可以通过这个公式来计算：（Ln - 2×c）÷ s + 1 。

我给您举个例子来说明一下。

比如说有一根梁，净跨长是 5 米，也就是 5000 毫米，保护层厚度是 25 毫米，我们设定钢筋的间距是 150毫米。

那先把单位统一一下，5000 毫米换算成 5000 - 2×25 = 4950 毫米。

然后用 4950 ÷ 150 = 33 ，最后再加上 1 ，得到 34 根。

所以这根梁的支座负筋根数就是 34 根。

在实际的施工过程中，计算支座负筋根数可不能马虎。

我记得有一次去工地，看到工人们正在绑扎钢筋。

当时有个年轻的小伙子，可能是经验不足，在计算支座负筋根数的时候出了差错。

结果导致后续的施工进度受到了影响，还得重新返工，费时又费力。

这可让大家都长了教训，明白了计算准确的重要性。

咱们再来说说这个公式里的每个部分。

净跨长 Ln 就是梁两端支座之间的距离，这个得测量准确。

保护层厚度 c 呢，是为了保护钢筋不被腐蚀，一般都有规定的数值。

钢筋间距 s 就更重要啦，如果间距太大，梁的承载能力可能就不够；间距太小，又会造成浪费。

总之，支座负筋根数的计算虽然有公式可循，但在实际操作中，还需要结合具体的工程情况，认真细致地去计算和核对。

只有这样，咱们盖的房子、建的桥梁才能稳稳当当，经得起时间的考验！希望大家都能把这个知识点掌握好，在建筑领域发挥自己的作用，建造出更多安全可靠的建筑。
