电子管音频功率放大器,以其卓越的重放音质,广受HiFi发烧

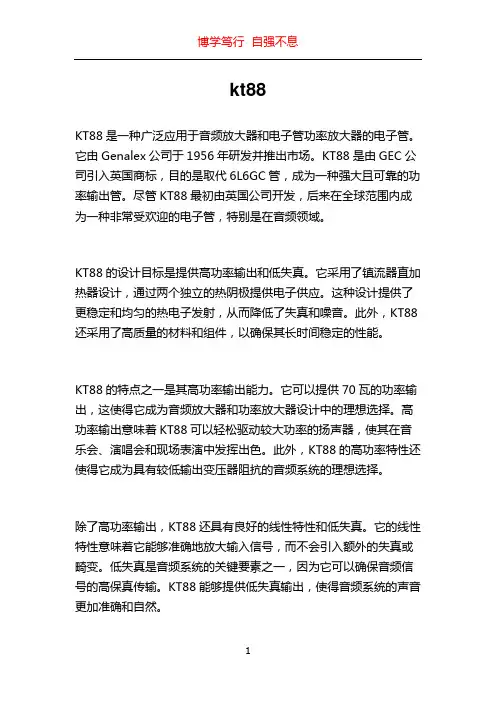

kt88KT88是一种广泛应用于音频放大器和电子管功率放大器的电子管。

它由Genalex公司于1956年研发并推出市场。

KT88是由GEC公司引入英国商标，目的是取代6L6GC管，成为一种强大且可靠的功率输出管。

尽管KT88最初由英国公司开发，后来在全球范围内成为一种非常受欢迎的电子管，特别是在音频领域。

KT88的设计目标是提供高功率输出和低失真。

它采用了镇流器直加热器设计，通过两个独立的热阴极提供电子供应。

这种设计提供了更稳定和均匀的热电子发射，从而降低了失真和噪音。

此外，KT88还采用了高质量的材料和组件，以确保其长时间稳定的性能。

KT88的特点之一是其高功率输出能力。

它可以提供70瓦的功率输出，这使得它成为音频放大器和功率放大器设计中的理想选择。

高功率输出意味着KT88可以轻松驱动较大功率的扬声器，使其在音乐会、演唱会和现场表演中发挥出色。

此外，KT88的高功率特性还使得它成为具有较低输出变压器阻抗的音频系统的理想选择。

除了高功率输出，KT88还具有良好的线性特性和低失真。

它的线性特性意味着它能够准确地放大输入信号，而不会引入额外的失真或畸变。

低失真是音频系统的关键要素之一，因为它可以确保音频信号的高保真传输。

KT88能够提供低失真输出，使得音频系统的声音更加准确和自然。

另一个值得注意的特点是KT88的可靠性和稳定性。

由于其采用了高质量的组件和材料，KT88在长时间使用中表现出色。

它能够承受高压和高温，并保持稳定的性能。

这使得KT88成为音频放大器和功率放大器设计中的首选管子。

在选择适合KT88的音频放大器或功率放大器时，需要考虑的一些因素包括输入灵敏度、输出阻抗、输入阻抗和负载匹配。

使用KT88的放大器应该能够处理不同类型的信号源，并且能够匹配不同类型的扬声器负载。

此外，KT88的电源电压要求较高，因此放大器的电源设计也需要相应考虑。

总的来说，KT88是一种功能强大的电子管，适用于音频放大器和功率放大器设计。

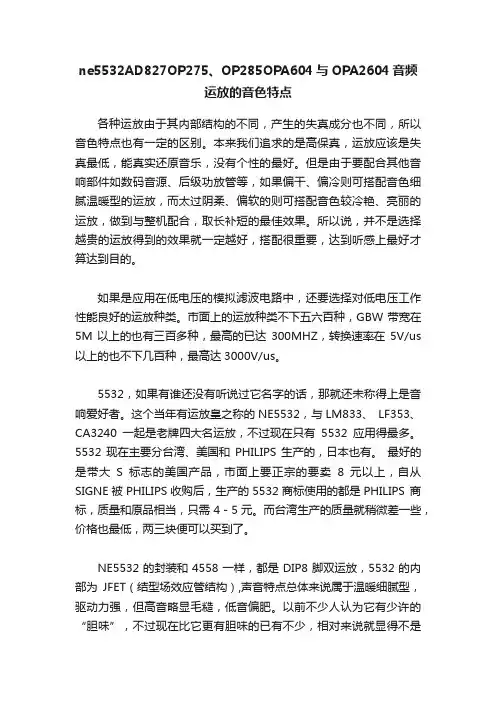

ne5532AD827OP275、OP285OPA604与OPA2604音频运放的音色特点各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。

本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。

但是由于要配合其他音响部件如数码音源、后级功放管等，如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。

所以说，并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。

如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。

市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us 以上的也不下几百种，最高达3000V/us。

5532，如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。

这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。

5532现在主要分台湾、美国和PHILIPS生产的，日本也有。

最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS收购后，生产的5532商标使用的都是PHILIPS 商标，质量和原品相当，只需4－5元。

而台湾生产的质量就稍微差一些，价格也最低，两三块便可以买到了。

NE5532的封装和4558一样，都是DIP8脚双运放，5532的内部为JFET（结型场效应管结构）,声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。

以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。

5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。

它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。

近些年来，国产电子管Hi-Fi放大器制造得到了飞速开展，且音效卓越。

著名的电子管放大器制造厂已有十多家，产品在国内外市场上销售旺盛，并有很高的声誉。

出色的放音效果以及相当高的声价比，赢得了众多的胆机用家的欢迎和媒体的好评。

本文就介绍几款音效奇佳的胆机。

1 MELODY SP-3、SP-6及十周年纪念版SP-31.1 MELODY SP-3MELODY是国内最有声誉、最具规模的胆机制造厂家之一。

10年前推出了型号为SP-3的合并式胆机功放，设计制造极有创意，银灰色的机身艺术性很强，声音表现极有魅力，很受胆机发烧友的青睐，媒体也给了很高的评价，称是历来最靓声的合并式胆机功放，因此也有很高的销售量。

输出功率每声道为38W，见图1。

图1 MELODY SP-3SP-3外型新颖，制作认真，并且用的都是些发烧级的好声元件。

此机以6L6为功率放大管，前级电压放大及推动管用12AX7、6922、12AU7。

电源变压器、输出变压器是手工绕制的重料之作。

B+高压滤波电容用的是发烧级的名牌电解电容。

音量电位器用24档电阻级进式的〔所用的电阻是HOICO牌〕，这对两声道的平衡、对称及音色的通透极为有利。

HOICO电阻是最靓声的品种，传递音乐精华的性能极强。

机内组装焊接极为严谨、工整、讲究，焊点饱满圆润。

多年来6L6是倍受欢迎的功率放大管，无论是单端输出，抑或推挽输出都有靓丽的表现。

再加上设计者高超的调校技术，将6L6的特点、魅力发挥得淋漓尽致。

SP-3的音色甜润，声音饱满，音乐感丰富，声音的平衡度好，尤其中音优美，低音雄浑有弹力。

有评论称SP-3具有古董名机Mclntosh MC-240功率放大器的声音特色。

SP-3是名气最大、销量最多的High-End电子管功放机。

1.2 MELODY SP-6正当SP-3受到很高的评价时，厂家又推出型号为SP-6的电子管合并机。

它的外形、构造和SP-3型如出一辙，完全一样。

前级电压放大、推动部份用的放大管也与SP-3一样(12AX7、6922、12AU7各两只)，但功率放大管改用了曙光制造的五极功放管EL34(同类型号是6CA7)，作AB类功率放大，输出功率每声道为40W。

流行的及常用的6款发烧IC音频功率放大器6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA7293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。

采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

关键词:音频功率放大器功率IC TDA7294 TDA7293 应用 LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。

采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。

很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。

本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。

1． LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。

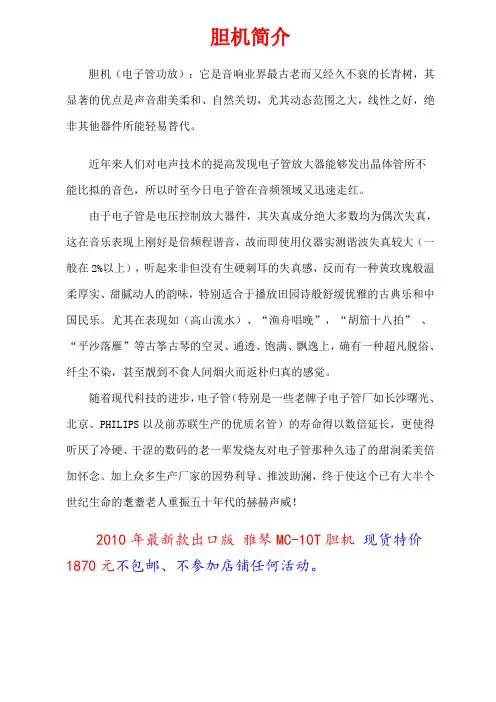

胆机简介胆机（电子管功放）：它是音响业界最古老而又经久不衰的长青树，其显著的优点是声音甜美柔和、自然关切，尤其动态范围之大，线性之好，绝非其他器件所能轻易替代。

近年来人们对电声技术的提高发现电子管放大器能够发出晶体管所不能比拟的音色，所以时至今日电子管在音频领域又迅速走红。

由于电子管是电压控制放大器件，其失真成分绝大多数均为偶次失真，这在音乐表现上刚好是倍频程谐音，故而即使用仪器实测谐波失真较大（一般在2%以上），听起来非但没有生硬刺耳的失真感，反而有一种黄玫瑰般温柔厚实、甜腻动人的韵味，特别适合于播放田园诗般舒缓优雅的古典乐和中国民乐。

尤其在表现如（高山流水）、“渔舟唱晚”，“胡笳十八拍” 、“平沙落雁”等古筝古琴的空灵、通透、饱满、飘逸上，确有一种超凡脱俗、纤尘不染，甚至靓到不食人间烟火而返朴归真的感觉。

随着现代科技的进步，电子管（特别是一些老牌子电子管厂如长沙曙光、北京、PHILIPS以及前苏联生产的优质名管）的寿命得以数倍延长，更使得听厌了冷硬、干涩的数码的老一辈发烧友对电子管那种久违了的甜润柔美倍加怀念。

加上众多生产厂家的因势利导、推波助澜，终于使这个已有大半个世纪生命的耄耋老人重振五十年代的赫赫声威！2010年最新款出口版雅琴MC-10T胆机现货特价1870元不包邮、不参加店铺任何活动。

众所周知，胆机在９０年代后重新兴盛，完全是依靠变压器技术的突破．胆机的听音效果之所以使人感到温暖、醇厚，主要取决于电子管器件本身的优点：１．电子管是一种工作在高电压小电流状态的电子器件，其输入阻抗较晶体管大得多，和多种信号源都能达到较佳的阻抗匹配，声音较为舒展自然；由于工作在数百伏的高压下，用它制作的放大器具有电压动态范围大，不易产生削波失真，声场延伸性好的特点。

２．电子管承受过载能力强，即使在使用中不慎输入极强的信号，也不易瞬间击穿短路而损坏电子管，只要外围电路不损坏，其工作状态会自动恢复；在输出过大的情况下，电子管产生的失真递增较缓慢，在听觉上不易察觉，使声场表现不会生硬刺耳，比较细腻温和；另外，相同型号和批号的电子管的特性曲线和参数的一致性较好，即使发生损坏，互换也非常方便。

LM1875+甲类JFET前级动态反馈25W×2功放板
LM1875是美国国家半导体公司九十年代初推出的一款音频功放电集成电路，性能优异，频响宽，速度快，从九十年代初一直到现在还被广大音响爱好者推崇，其间各种应用电路层出不穷。

听感上以动态反馈电路性能最为优秀。

九十年代初，发烧界曾以LM1875标准单电源OTL接法+场效应管(国产3DJ6，7)的甲类前级风靡发烧界，后吴刚先生的G&W TW-200LM合并式功放也采用了此前级电路。

现本网站推出LM1875动态反馈+东芝低噪管2SK30A甲类
前级成品与套件。

原则上与动态反馈功放搭配的前级应具有极低的噪声，良好的线性，有弹跳力，音场开阔，背景纯静，解析力高等必备条件。

只有这样才能体现出动态反馈的优异性能。

采用JFET管做单管甲类放大，使功放音色具有电子管的韵味，针对消除CD机等的数码菋有很好的效果。

且性价比高。

经实际试听音质远优于采用一般NE5532，AD712运放的前级，其声场有空气感，有纵深感，高频清晰，低频有弹跳力。

可以说此种搭配充分发挥了LM1875的潜力！
关于电源变压器的选取：输出电压交流双15V－20V（注意参考当地供电情况作适当调整）；功率要求至少60W，为了获得更佳的效果，最好能达到100W。

前级原理图
图中RL4为负载电阻，RL6为设定静态电流，CL3为反馈电容。

RL7可设定输出增益。

CL7为隔离电容，此电容对音质影响很大。

伺服电源原理图
功放原理图
接线示意图
最后修改于 2015-12-22 11:41。

场效应管单端甲类功放设计及制作音频功率放大器简介音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件也是五花八门、千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。

电子管放大器由于空间电荷的传输时滞作用，重放音色温暖柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味。

晶体管以及集成电路放大器具有犀利的分析力、宽阔的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力。

场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性，开创异彩，让乐声更传神，让音色更完美。

近些年来，随着电子电脑技术的不断发展，各种电子合成器、各种音频效果器和胆音效果器软件以及虚拟扬声器技术层出不穷。

这使得音频放大器硬件的发展和普及远远赶不上软件的速度，在精确度上硬件往往也赶不上软件，如电脑模拟3D效果逼真度大大超过真实3D 效果，不受听音室的空间以及声源合成的限制，同时也节省投入硬件的开支。

绿色音响、双料发烧——电脑音响很有可能会成为未来音响的主流，硬件不行软件来，实行软硬兼施，功能强悍，集中体现了高效、便捷、神奇以及经济的特点。

如在电脑中设置虚拟光驱，每次播放乐曲时，就不必启动物理光驱，这样不仅减少等待曲目时间及物理光驱的磨损，更重要的是消除了物理光驱的噪声，实现高保真放音。

再如，胆管功放放音柔和耐听，而制作成本不薄，并且取得靓音的要件比较多，而通过胆音效果器软件，可为我们在电脑中造就一个“软胆”，就可以模拟出胆机的音色。

目前电脑多媒体音响正处于进阶时期，并与电视也架起了沟通的桥梁，其前景是十分灿烂诱人的!电脑以及音响发烧友，是一个不惜时间和精力，积极探索追求音质的特殊层面，将继续担起一份爱乐责任，生活中多一首甜美的歌声，就少一幕苦涩的纷争。

无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能。

电子管功放调试
电子管功放
电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

60年代以前，在声频领域占统治地位的一直是用电子管装置的各种音响设备，放大器也不例外。

60年代后期，特别是70年代，可说是电子管最不幸的年代。

由于其自身的缺点（体积大、功耗高等），使其渐成淘汰状态，尤其是在国内更是如此。

70年代末期，在国外电子管又开始活跃起来。

进入80年代电子管放大器越来越盛行。

特别是高音质的音源CD机发明后，随着制约电子管放大器的输出变压器技术的进步，电子管放大器能“中和”CD 唱机生硬的“数码声”，电子管放大器的地位在提高。

加之老年发烧友当年均领略过其优美的放声，它的复出首先得到了这些人的欢迎。

在国内外，电子管放大器有时甚至是一种身份的象征。

电子管功放调试要点
（1）通电前测量：直流高压电源对地（高压电容两端）电阻，数值应接近或等于泄放电阻的阻值。

测量交流进电电路与地间的阻值，数值应为无穷大。

测量输出有无开路（无穷大）或短路（阻值等于零）。

正常数值应接。

6j1电子管参数6j1电子管是一种小功率电子管，它是德国RCA公司在1960年开发的，因此也叫RCA6j1参数电子管，它主要用于电子音响功放，尤其是家用电视和耳机放大器。

它的参数如下：极性：常规型号：6J1接点配置：阳性：三极管的基极，集电极（C）和发射极（E）；阴性：收集管的基极（B）最大功率输出：0.25W最大增益：40dB最小增益：30dB工作电压：6V-12V噪音等级：80dB输入阻抗：470KΩ输出阻抗：2KΩ工作温度范围：-20℃～70℃重量：约3克6j1电子管是一种小功率电子管，可以实现高增益、低噪音、低静态电流和高频率响应的性能。

它的特点是可以提供一个很高的音量比，在中低阻抗音频系统中，它可以提供出色的音质。

6j1电子管可以应用于大多数的小功率音响系统，例如耳机放大器、多媒体音频系统、家用电视、电脑音响功放等。

它的输出也可以作为混合双路立体声线路或者三路立体声线路中的一部分，这样可以大大提高听音效果。

此外，它的小体积和低重量也可以满足一些设计要求，例如小型移动设备和移动音响系统等。

使用6j1电子管时，需要严格按照它的参数要求来安装和使用，以确保其正确使用，以避免受到过载而导致电子管损坏的情况发生。

为了有效降低6j1电子管的工作温度，需要采用一定的措施，例如采用有效的散热器，以及在安装和运行电子管时，避免它周围的空气太热以及有太多的灰尘，以确保它正常运行。

综上所述，6j1电子管是一种常用的小功率电子管，它可以用于很多小功率的音响系统，它的参数明确，可以提供出色的音质，并且它具有小体积、低重量等优点，而且使用方法简单，是一种非常实用的电子管。

胆色迷人，石破天惊！胆前石后HiFi 功放DIY自从开始玩电子管音响，真的很难不被她的声音迷住，她带来的多样风貌，真不是晶体管机可以比拟的，晶体管机要搞出溫暖圆润的胆味可就沒这么容易。

用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。

针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。

我们知道胆柔石刚是不争的事实，因此笔者设计了这款取胆石两者之长，来了个胆石联姻，取长补短，妙韵天成，其音色极为纯净，圆润优美。

电子管长于电压放大，而晶体管适合于电流放大，因此笔者采用了胆前石后这种结构，其音色极为优美、自然，笔者现将该功放介绍给大家分享。

配置如下：音源→音量控制电位器→电子管前级→晶体管后级功放→左右音箱电路的组成和特点电子管前级放大器的原理图见 SP-27电子管前级制作文章：采用胆味浓的电子管6N3（5670）作两级放大，放大倍数为10倍，立体声设计，电源与放大级设计在同一块线路板上，为了减少交流噪音干扰，灯丝电压采用直流供电，同时为了保护6N3（5670））的寿命，灯丝供电电路采用了软启动电路：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。

日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

其中高压电源也设计为软启动电路：这样便可以避开开机时的高电压的冲击，这样一来电子管的阴极就没那么容易中毒。

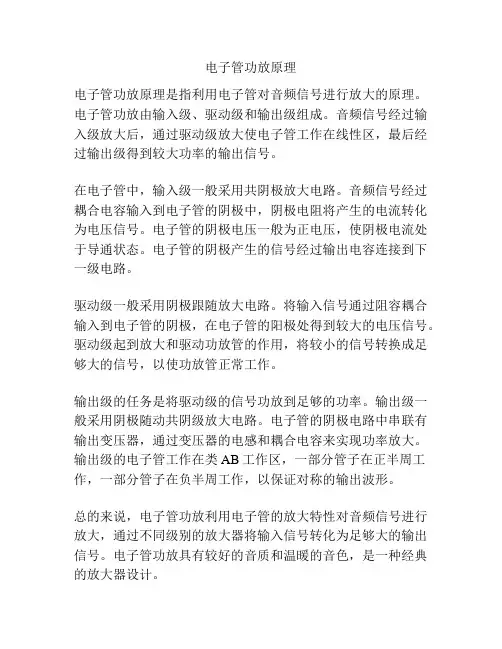

电子管功放原理
电子管功放原理是指利用电子管对音频信号进行放大的原理。

电子管功放由输入级、驱动级和输出级组成。

音频信号经过输入级放大后，通过驱动级放大使电子管工作在线性区，最后经过输出级得到较大功率的输出信号。

在电子管中，输入级一般采用共阴极放大电路。

音频信号经过耦合电容输入到电子管的阴极中，阴极电阻将产生的电流转化为电压信号。

电子管的阴极电压一般为正电压，使阴极电流处于导通状态。

电子管的阴极产生的信号经过输出电容连接到下一级电路。

驱动级一般采用阴极跟随放大电路。

将输入信号通过阻容耦合输入到电子管的阴极，在电子管的阳极处得到较大的电压信号。

驱动级起到放大和驱动功放管的作用，将较小的信号转换成足够大的信号，以使功放管正常工作。

输出级的任务是将驱动级的信号功放到足够的功率。

输出级一般采用阴极随动共阴级放大电路。

电子管的阴极电路中串联有输出变压器，通过变压器的电感和耦合电容来实现功率放大。

输出级的电子管工作在类AB工作区，一部分管子在正半周工作，一部分管子在负半周工作，以保证对称的输出波形。

总的来说，电子管功放利用电子管的放大特性对音频信号进行放大，通过不同级别的放大器将输入信号转化为足够大的输出信号。

电子管功放具有较好的音质和温暖的音色，是一种经典的放大器设计。

【超级透】LME49810推场管K1058J162单声道功放成品板核⼼元件：K1058/J162 是⼀对让⼈⾮常着魔的⾳响专⽤对管，不仅仅因为它是场管，有着电⼦管的特性，它能够刻画出如丝绸般润滑的细腻的中⾼⾳，在⼈声、管弦⽅⾯所刻画出来的⾳⾊让⼈绕梁三⽇不绝。

核⼼元件：采⽤国半的发烧级推动元件LM49810TB，具有失真低、功率⼤、推动⼒⼤（57mA）、不⽤配对，轻松获得优秀的⾳质。

本板线路：采⽤LME49810TB直推2对K1058/J162的线路，线路简洁，稳定，声⾳⼗分通透。

直流伺服：采⽤直流伺服电路，减少了输⼊、退耦电容对⾳质的影响，延伸了⾼低频，线路异常稳定，声⾳⾮常通透；甲类电流：在变压器、散热器温度允许的情况下，尽量调⼤静态电流吧，感受甲类功放（温暖、通透、控制⼒好）的动⼈魅⼒！此板调试⽅法：此板只有⼀个可调多圈电位器，⽤于调节功率管的静态电流（甲类电流）。

此板焊接完成后，在通电前，先将可调电位器逆时针旋转到头（此时静态电流为0）。

进⾏通电试⾳，确认放⾳⽆问题后，再缓慢沿顺时针调节电位器，同时检测0.22欧电阻电压（如44mV 时，静态为200mA，⽤mV档测量功率管的E对输出也可以），将静态电流调节到需要值。

注意:因为温度反馈的作⽤，随着散热器的温度上升，静态电流会被拉下来⼀点，需要多次测试、调试。

推荐电压：关于甲类的调整，本功放板末级静态电流可以调整，获得理想的⾳质，使⽤本店的配套的散热器：在±48供电时，推荐将每对管调整到100mA；在±35V供电时，推荐将静态电流调整到150mA。

输出功率：根据电源电压的不同、喇叭阻抗的不同，输出功率20-200w；印板尺⼨：148*55mm；安装功率管后：148*70mm；2mm厚、70um铜箔；中点电压：1mV左右；信噪⽐：105dB，噪⾳电平：0.3mV；配套散热器：253*80*50mm，0.8kg，每对管可以调到150mA；。

介绍胆机的分类和声音特点通俗的讲：从电极的数量来分，音频领域电子管大概就分三个类别：1.三极管：三极管全部是直热式的，灯丝就是阴极，阴极加热到一定温度后，由于屏极有正高压，而阴极有负压。

在电场作用下，阴级向屏极发射电子，形成电流，但电流的方向和电子发射的方向相反。

三极管还有个控制栅极，由于他相对阴极来说，电位为负，所以，当栅极输入交流音频信号的时候，栅极可以控制阴极向屏极发射电子的数量，从而控制屏极电流变化。

使屏极电路2端的电压发生变化，这种能力使三极管具有放大信号的能力。

其实所有的电子管原理都是如此。

其他类型不过是多增加了几个控制电极而已。

常见用在胆机三极管的代表有：2A3 300B 211 845 805 833等等。

他们都是一个族的，输出功率从小到大。

三极管一般都用做单端纯甲类放大输出，也可以做推挽纯甲类输出和单端并联纯甲类输出，做AB类推挽输出意义不大。

而单端输出是首选。

推挽则可以获得大功率，但音色相对不如单端理想。

三极管的优点是内阻小，阻尼系数高（对功放的控制力比较好些，但控制力并不完全取决于阻尼系数），一般不加负反馈电路时候，就有2-4，使用环路负反馈后可以提高近10倍。

三极管非线形失真相对比较小，但做单端输出时偶次波失真大，所以泛音丰富，音色优美温暖润泽。

三极管单端输出电压转换速率也高，瞬态特性好，没有交越失真。

缺点：功率灵敏太低，需要比较高的激励电压，给制作和工艺都增加了不少难度，成本也相对高，这就是大功率三极管单端甲类胆机难以普及的更本原因。

三极管还有个主要的缺点：由于放大系数和信号的幅值有矛盾，所以三极管必须要求放大系数低，否则截止栅压会降低，不允许有大信号输入。

三极管在做音频放大的时候虽然屏流高，跨导高，但输出功率都不大，一般民用领域也就做到805，单管输出近50瓦甲类功率，但成本很高，屏极必须吃到1100V 电压，对工艺要求非常高，很多厂家不愿意生产。

三极管做单端输出的时候，电源效率不高，只有25%，绝大多数电能都当空调用了。

电子管功放制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企与的。

爱好者说得好：“自己动手，丰衣足食〞。

只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。

电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。

除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。

本章先对自制电子管功放的元件选配、安装程序、调试技巧与关键制作要领作一简要介绍。

当你胸有成竹，跃跃欲试时，就可以动手操作了。

第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。

因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。

另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。

只要布局合理，易收到较好的效果。

图8—1为搭棚式接法示意图。

搭棚式接法一般将功放机内的各种元器件分为3—4层，安装元件的步骤是由下而上。

接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。

注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层那么为以高压架空接法连接的阻容等元件。

高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。

二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得重视的措施。

图8—2为一点接地示意图。

对于输入级与电压放大级的元件接地问题尤为重要。

需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。

最好仅用元件引线直接焊接，尽量不使用导线，否那么极易产生交流杂声干扰。

电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

爱好者说得好：“自己动手，丰衣足食”。

只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。

电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。

除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。

本章先对自制电子管功放的元件选配、安装程序、调试技巧及关键制作要领作一简要介绍。

当你胸有成竹，跃跃欲试时，就可以动手操作了。

第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。

因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。

另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。

只要布局合理，易收到较好的效果。

图8—1为搭棚式接法示意图。

搭棚式接法一般将功放机内的各种元器件分为3—4层，安装元件的步骤是由下而上。

接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。

注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层则为以高压架空接法连接的阻容等元件。

高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。

二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得重视的措施。

图8—2为一点接地示意图。

对于输入级与电压放大级的元件接地问题尤为重要。

需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。

最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。

音色优美的6L6单端功放设计与制作音响技术A Vterf11l0}Dnn口钟文祥音色优美B,36L6单Mill放1音频专用胆6L6色彩靓丽.这些都是五极管以及三极管所不及的. 6L6源自欧美,其改良型号有6L6G,6L6GC,6L6GT等,俄国同类产品有61T3c,20世纪60年代中国部颁型号正式命名为6P3P,其后国内很多厂家投产.南京电子管厂,曙光电子管厂等生产的6L6(6P3P1系列产品性质优良,为振兴国家广播及音响事业作出了突贡献.国产的6P3P在国内使用的数量很大,且价格十分低廉,很适合发烧友选用.6L6(6P3P)中听又耐用,在音色的对比中,比名胆EL34,EL156,6550,KT88等表现更为出色,世界上有很多名机就采用6L6作输出胆,如美国西电公司用6L6制作的胆机,其音色颇受发烧友的好评.6L6(6P3P)是为音频功放专门开发设计的束射四极胆,用此管制作的音频放大器,音质醇美剔透,声底厚实,堂音丰富,色彩斑斓,尤以表现人声音乐的情感见长,十分抒情,耐人寻味,久听不厌.此管过去多用于功率较大的电子管扩音机作功率输放大,如飞跃电子管扩音机,南京电影还音扩音机等,熊猫2900名机的推动胆也采用6P3P.6L6(6P3P1对于电吉他音乐的表达,更是神入化,已成为电吉他音频放大"必不可少","无可取代"的专用电子管.上述表明6L6(6P3P)有其独特的表现魅力,因而经典不衰,得到许多用家玩家的青睐.6L6(6P3P)系束射管又称电子注管,在板极与屏栅极之间,设置一对与阴极相连的聚束板,聚束板与阴极同电位,使阴极发射的电子流聚成束状奔向板极,由于电子流密度很大,增强了板极与屏栅极间的空间电荷,因而产生了足够低的电位,其作用相当于五极管抑制栅的作用,把板极发射的二次电子推回板极.束射管的特性对于音频放大至关重要,具体表现在高音纤细不刺,中频饱满不散,低音结实有力不混.另一方面,由于束射管束射板面积大,其极间电容较大,易与外围元件构成谐振电路,产生音频段谐波,使得堂音丰富, 《音响技术》201f)426L6单端功放的制作现在玩胆机大多数是为了能够得到满意的音色.装机m声,做多大输出功率的胆机,早已不成问题.为了能够取得满意的音色,笔者试用综合性能俱佳的6C5P伺服这支音频专用胆6L6(6P3P),以期充分彰显6L6(6P3P)的魅力,取得完美诱人的音色!使用此胆制作胆机成本低廉,效果不俗,如制作得好,绝不亚于大部分束射四极管及五极管的音响效果.6C5P系大八脚直身管,造型与6N8P相似,其直流基本参数与6N8P单三极相近,但用于音频电路的交流参数更优于6N8P.6C5P虽属于三极管,但实为四极管改为i极管,在屏极与栅极之间加了一个栅极并与屏极直接相连,使极间电容变小,高频特性得到优化.这种复合型屏极还提高了工作电流的稳定性,尤其是强信号输入时不易产生过荷失真,即使失真也为软失真,音色顺耳, 具有变管特性.此管的圆形屏将栅极等整个都包了起来,信噪比高,抗外界干扰能力强,用于音频电压放大性能非常优秀,高中低频表现全面,胆味浓郁,空气感强, 尤其是在播放音乐人声曲目时,情感丰富,委婉动听.6C5P复合型屏极管在市面上有一定数量,有南京和曙光品牌,也有外来品6C5C等.此管多年来一直鲜见使用,价格低廉,实际上各项性能指标决不亚于大部分电压放大三极管,用于前级电压放大或推动,临场感强,层次分明,表现出良好的形体框架.单端胆机音质醇厚通透,十分迷人,尤其在表现音乐人声方面情感丰富,魅力独特.为了进一步提高单端胆机的性能,增强对乐曲的表现力,使音质更好听,音色更完美,采用6C5P电感直耦6L6(6P3P)性能较好的电路程式,在不悖电路原理的前提下,坚持简洁至上原则(多一个元件,多一份失真),整机电路如图1所示.前置电压放大采用低噪声宽频带三极管6C5P,6C5P与6L6(6P3P)之间采.j一与制作图1电路图用电感直耦,既保证良好的幅频特性又能领略电磁耦合的魅力,电感直耦较阻容耦合,电感电容耦合及变压器耦合在性能上要好得多.6C5P系中屏流三极管,加之感性负载,在屏压150V电压下能输出35V左右推动电压,足以推动6L6(6P3P),此管用于电压放大线性好失真小,音质醇美通透,色彩斑斓,加之单管封装,声底清净,声场定位准确,结像力佳.在本机中6C5P工作于输入前级电压放大,不采用阴极电流负反馈,即6C5P阴极电容不可少.阴极电流负反馈虽然能够改变音质,平衡增益,但仍是一种掩饰,音频信号的微弱成分及细节均被丢失,动态压缩,层次不清,音色变浑直白无味,乐声缺乏活力.阴极电阻用得越大这种状况就越明显.为了稳定和平衡增益,可在6L6(6P3P)阴极加入少量电流负反馈. 由于后级6L6(6P3P)工作于功率放大状态,阴极加入少量电流负反馈,只能对增益起到控制平衡作用,而对音频信号成分及频率特性的影响很小.2.1元件选择6C5P可选择国产南京牌,曙光牌,性能均很好;6L6(6P3P)有不同品牌以及同一品牌不同时期的产品, 它们的参数略有差异,音质表现也有所不同,应根据提供的参数调节工作点,使管子工作在最佳状态,有关参数见表1.整流管用曙光5Z3PA,滤波电容用英国Tcc高压油浸电容,6C5P阴极电容用飞利浦电《音响技术》20104表1电子管相关参数型号6C5P6P3P灯丝电压,,,6-36-3灯幺幺电流/mA80090o阳极电压,,,250250阳极电流/mA860跨导/S245.2最大屏耗,w220.5解电容,6L6(6P3P)阴极电容用国产天和牌电解电容,6C5P阴极电阻用国产2W绿色碳膜电阻,6L6(6P3P)阴极电阻用釉瓷电阻.自制耦合电感采用EI型优质铁芯,截面积在22mm×38mm以上,用线径0.15mm漆包线(镀银线更佳)交叉叠绕5000T,铁芯磁隙衬垫0.05mm纸片,电感量约有60H(10Hz/一1dB).输出变压器3.5kn/20A,铁芯截面积为26mm×45mm以上,频响为18Hz~56kHz/一2dB,高中低频三端表现出色,音质令人满意,性价比高.扼流圈用上无27厂产品,电源变压器功率大于180W.2_2焊机调试本机所用元器件经过认真测试筛选,方可除蚀焊接.核实焊接正确后,方可进行通电试机,调整工作点.由于6C5P与6L6(6P3P1两级直耦,调节直流工作状态时相互牵扯,因此首先根据所用管子工作点,估算偏流电阻阻值即各管阴极电阻阻值,然后用适中的电阻器临时代替各电阻调节各管工作点.由于前级6C5P工作电流不大,首先调整6L6(6P3P)的两个阴极电阻,使6L6(6P3P)栅偏压为l2v,屏流为65mA,再调节6C5P阴极电阻,使阴极电压为5V,屏流为4.5rnA,然后重复几次上述过程,防止因互相牵扯使工作点发生偏移. 煲机一星期后复准工作点再煲数日,如不正确,要再作调整,必要时要更换有关元器件,直至符合要求.如无变化将电阻器换成同值的电阻,再作煲机.将本机接入系统.系统的其他设备包括:飞利浦DVD;自制6J7G胆前级;自制8英寸全频音箱.碟片是较为经典的试音碟《雨果发烧碟8》及全频碟片和流行音乐;为使各音频频段有所侧重,又选用高音吕思清的《四季》,中音蔡琴的《机遇》,低音《炎黄第一鼓开机试听,出声富有磁性色彩,人声音乐情感靓丽.圆。

12AU7电子管参数简介一、12AU7电子管的基本概述；12AU7电子管，也称作ECC82，是一种常用的双芯高增益管，具有良好的噪声性能和低失真率。

它是一种双芯低压电子管，有两个基极，一个收集极和一个发射极，以及一个控制极。

它的增益系数较高，可以达到90dB，因此，它是一种理想的电子管，可以在较低的压力和电流下实现良好的音质。

它的工作电压为12V，工作电流为2mA，而且它的热发射率也很低，只有2.5mA。

12AU7电子管的应用非常广泛，它可以用于放大器，功率放大器，多声道放大器，音频放大器，混音器，数字处理器，模拟采样器，数字放大器，音频滤波器，音乐播放器等。

它可以用于专业录音室，乐器，家庭影院，KTV等场所。

例如，12AU7电子管可以用于家庭影院，可以提供高品质的声音，提高观影体验；也可以用于KTV，可以提供清晰的声音，提高歌唱体验。

12AU7电子管是一种高性能的双芯电子管，它具有良好的噪声性能和低失真率，广泛应用于专业录音室，乐器，家庭影院，KTV等场所，可以提供清晰的声音，提高观影和歌唱体验。

它是一种理想的电子管，可以在较低的压力和电流下实现良好的音质，是当今音频技术的重要组成部分。

二、12AU7电子管的电路参数；12AU7电子管是一种双路放大电子管，它的特性是可以将较小的电压变换为较大的电压，因此在音频系统中得到了广泛的应用。

它的电路参数有：首先，它的电压增益是可变的，可以从1到100的增益，而且它的响应时间也很快，可以在几微秒内完成反应。

另外，它的电流增益也很高，可以达到100倍以上，而且它的抗电磁干扰能力也很强，可以有效地抑制外界的电磁干扰。

此外，它的功耗也很低，可以在极低的功耗下运行，而且它的稳定性也很强，可以在高温、高压等恶劣环境下正常工作。

另外，它的静态电压也很低，只有几毫伏，而且它的噪声水平也很低，可以有效地抑制外界的噪声。

12AU7电子管的电路参数极其出色，它的可靠性和稳定性可以满足各种音频系统的要求，它的应用非常广泛，比如它可以用于放大器、音箱、耳机等等。

音乐发烧友钟爱的三款“胆机”盘点，“胆味”十足，价格亲民胆机功放是指用电子管作为放大器的功放，它是音响业界最古老而又经久不衰的常青树，其显著的优点是声音甜美柔和、自然亲切、音色甜腻动人，非常适合听抒情歌曲和古典音乐。

在80年代的时候，电子管功放非常流行，但是因为制造成本高，电子管寿命短，体积大等原因，很快就被价格亲民的晶体管功放取而代之了，但是它独特的“胆味”一直留在那一代人的记忆里，是晶体管功放无法取代的。

随着科技的进步，电子管的寿命得到了攻克，全民生活水平也得到了提高，很多听厌了冷硬、干涩数码音的老一辈音乐爱好者，又重新燃起了对胆机的热情。

同时因为的视频的崛起，很多年轻音乐爱好者也通过手机了解到胆机的甜美音色，成功入手了人生中第一台“胆机”，终于使这个已有大半个世纪生命的耄耋老人重振五十年代的赫赫声威！胆机的器材搭配比较有讲究，搭配不好，很难发挥最佳性能，这对老一辈的音乐爱好者来说，并非难事，但是对于新手来说，就比较烧脑了，如何挑合适的胆机功放？搭配什么样的音响？用什么样的音频线？对新手来说，很难做选择。

刚好笔者就是胆机的忠实老玩家，对胆机也颇有研究，今天就给大家推荐三款，胆味十足、价格亲民的胆机功放，都是搭配好的，到手简单安装就能享受甜美音乐。

第一款，AirDance 阿尔丹斯S-333发烧级电子管hifi组合音响播放器方面：S-333HiFi音响的播放机是一台纯CD播放机，采用日本三洋CD机芯支持立体声CD、HDCD、DTS CD格式。

胆机功放方面：采用旁热式双阳极署光5Z4P整流管做后级功率输出，以音质甜美动态范围大著称的俄罗斯12AX7电子管做前级放大，保证了推力足，音质纯美柔和，线性表现更好，胆味浓厚。

音响方面：进口酸枝木纹音箱，箱体采用MDF中密度20mm厚板材，一寸软顶高音喇叭+3寸中音喇叭+6.5英寸浑厚低音喇叭，内部填充了优质吸音棉，拥有三分频器，做到高中低音三频隔为一体，音质效果更为准确，通透，凝聚力更强。

HIFIDIY论坛电子管问世至今已经有近百年的历史。

电子管的品种以有几百种，其中性能优越的电子管一直流传至今，被现代音响人士广泛采用。

电子管制成的各种功率放大器，其音色柔和温暖，纯真优美，谐音丰富，音乐韵味浓郁，丝丝入扣，深受广大爱好者的喜爱。

各种电子管表现出不同的迷人音色，爱好者们给所钟爱的电子管冠以给在美名与雅号。

一、三级功率电子管1.“胆中元祖“之称的2A3直热式三级功率电子管2A3最初由美国RCA公司于1921年开始研制。

其型号历201、245、275等，直到1933年经过十余年的改进才定型为2A3。

2A3性能优越，内阻低，放大线性极佳。

采用该电子管制成的功率放大器，音色清澄通透，保真度高，柔和自然，甜润醇和，胆韵浓郁。

其几十年来经久不衰，成为胆中的元祖。

2.“洋葱头”之称的101、104、205古典型直热式三级万能型电子管101、104、205系列最早由美国WE（西电）公司于1918年研制生产，这些古典管均包上球型外壳，电子管功耗仅为1～5W。

当时，其在无线电通信事业中担任检波、发报与放大等多种功能，为早期的通信事业作出来贡献。

近年来，全真公司于国外许多公司生产的新型古典式球型三级电子管被赋予了新的生命力。

各项线性能大为提高，功耗也大于20W。

采用新管制成的功率放大器，音色纯真优美，纤细柔和，余韵醇厚，清晰度极佳，音乐细节栩栩如生。

3.“胆中之王”、“梦幻之球”、“白马王子”之称的300B直热式三级功率电子管300B由美国WE（西电）公司从1928年开始研制，经过近10年的改进，直到1937年才从众多的三极管中脱颖而出，几十年来经久不衰。

目前国内外生产的300B功率电子管已有十余个品种。

300B直热式功率电子管的设计结构合理，内阻很低，放大线性极佳，使用寿命长。

其音色清澄透明，细腻圆润，保值度高，音乐韵味浓郁。

深受广大音响人士喜爱。

国内为许多Hi-End高档顶级胆机均采用该管作功率放大。

大气磅礴的单端甲类90W！美星铭达MC833-A电子管单声道后级市场价：￥129,000元/对早在数年前，美星电子就开始研发大型的电子管功放，挑战电子管功放的极限，先后推出数款采用大型电子管为输出管的大型功放，其中的胆尊系列更是令人叹为观止，并且引起国内外媒体和玩家的关注。

霸气的外观，强大的输出功率与大气的声音表现，都是美星大型胆机的标志（在大型电子管功放的研发上颇有建树的美星，并没有放弃原有中小型电子管放大器的生产，消费者依然可以购买到那些产品）。

可以说美星电子在电子管放大器领域的开发能力是超强的，就在最近，这位电子管放大器的佼佼者又推出了数款新品。

这些新品有MC3008-AR合并功放、MC845-CS合并功放、MC212-A单声道后级和MC833-A单声道后级，另外还有MC BT-66电子管蓝牙接收器。

其中MC3008-AR和MC845-CS都是具备后级输入的中型合并式功放，MC212-A和MC833-A都是大型的单端甲类后级，而MC BT-66是一台使用蓝牙5.0版本的蓝牙接收器。

在6月的广州影音展上，笔者有机会接触到这些新品。

在场的美星掌陀人肖厂长如数家珍地向笔者介绍这些新品，并且向笔者特别推介了MC833-A这台单声道后级。

在了解这款最新代表作的同时，笔者也体验了这台单声道功放的威力，在此与读者们分享分享。

MC833-A甲类后级参数■ 输出功率：90W（甲类）■ 输出阻抗：4Ω、8Ω ■ 输入阻抗：220k ■ 输入电压：1000mV ■ 失真度：≤1% ■ 信噪比：94dB ■ RCA非平衡输入：１组■ 平衡输入：1组■ 输出选择：2组■ 功耗：400W ■ 频率响应：18Hz-26kHz ±1dB ■ 放大管：FU33×1、贵族300B×1、美国TUNG-SOL 6SL7×1 ■ 使用电压：AC110V/220V60Hz/50Hz ■ 体积：59×40×45（cm）■ 净重：53kg/台功率放大：甲类90W据肖厂长介绍，MC833-A是一台输出功率为90W的甲类功放！在放大器领域，甲类功放是佼佼者，而对于电子管放大器来说更是如此，甲类90W的输出功率对于一台电子管功放来说是非常大了。
