FU-7电子管功率放大器制作

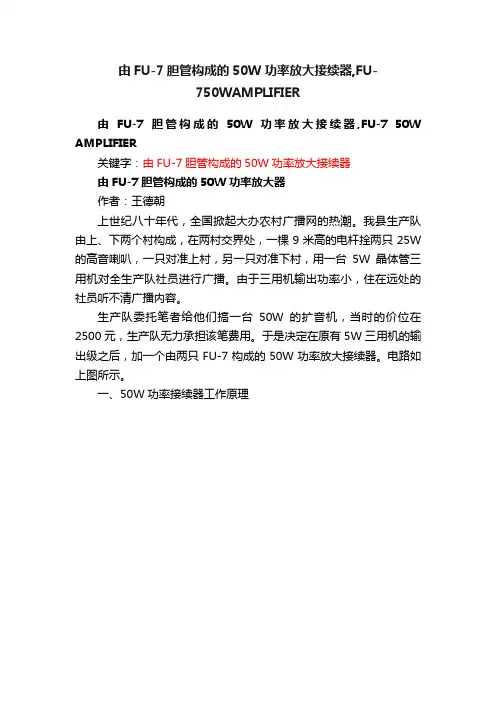

由FU-7胆管构成的50W功率放大接续器,FU-750WAMPLIFIER由FU-7胆管构成的50W功率放大接续器,FU-7 50W AMPLIFIER关键字：由FU-7胆管构成的50W功率放大接续器由FU-7胆管构成的50W功率放大器作者：王德朝上世纪八十年代，全国掀起大办农村广播网的热潮。

我县生产队由上、下两个村构成，在两村交界处，一棵9米高的电杆拴两只25W 的高音喇叭，一只对准上村，另一只对准下村，用一台5W晶体管三用机对全生产队社员进行广播。

由于三用机输出功率小，住在远处的社员听不清广播内容。

生产队委托笔者给他们搞一台50W的扩音机，当时的价位在2500元，生产队无力承担该笔费用。

于是决定在原有5W三用机的输出级之后，加一个由两只FU-7构成的50W功率放大接续器。

电路如上图所示。

一、50W功率接续器工作原理电路由一对FU-7电子管（V1、V2）组成乙类功率放大电路，额定输出功率50W。

T1为输入变压器，用一只5灯电子管收音机电源变压器代替，输入端为6.3V的灯丝绕组；次级为AC250VX2高压绕组，中心抽头接FU-7阴极，另外两个头分别接V1、V2的栅极（第2脚）。

信号从初级灯丝绕组输入，经升压后，从高压绕组两端输出，推动V1、V2工作。

R2、R3为栅极限流电阻，防止大电流将电子管栅极烧坏。

T2为50W成品（专配FU-7）推挽输出变压器，初级P高压端分别接V1、V2屏极，中心抽头+B接+610V；次级8Ω输出端并接两只16Ω25W的高音喇叭。

直流高压由AC220V经D1、D2、C1、C2倍压整流滤波后得到+610V电压供给V1、V2屏极，R4为泄放电阻。

V1、V2的灯丝由一只15W6.3V的灯丝变压器T3供电，ZD为指示灯。

由于T1、T2、T3的隔离作用，故三用机底板，外壳及高音喇叭均不带电，使用起来很安全。

二、星火5W3-1型三用机简介下图为星火牌5W3-1型晶体管三用（收音、扩音、对讲）机的扩音部分电路图。

两款自制单端胆机的工作原理工程师吴畏发表于2018-09-25 10:09:0039度创意研究所笔者是业余无线电爱好者，特别对音响方面很着迷．十几年前就开始组装胆机，组装了采用6P14、6P3。

807、EL34、FU-50，845，2A3等管子的胆机，用自制的铝机壳，花纹木板，制作出来的机箱也还受看，特别是听音方面，感到与专业机已不分伯仲。

以下电路在很多书刊上做过剖析，在此就不再一一赘述。

1．用FU-7（欧羹型号为807）的功放该管价格便宜，市面上有相当的数量，用其制作的单端功放，高频细腻，低频力度厚实，有弹性，人声表现相当通透。

本电路只用一只6N9P胆管做推动，接成SRPP电路，末级功率放大管用FU-7，其电路十分简洁，如图1所示。

2．845单端功放正当今发烧圈中．被誉为胆王的845电子管，是一只低内阻直热式功率三极管，该管的最大特点是内阻低，屏极特性优良，屏耗功率大，用其制作单端甲类功放足以供欣赏任何类型的音乐之用。

本机试听总的感觉很好，对其功放的力度，音色的通透度，音场深度，音域宽广度，特别是在大动态场面时的解析力相当好（电路见图2）。

业余爱好者制作此机要注意几个问题：1）845灯丝最好直流供电，整流要用30A以上的硅桥，紧贴机壳，便于散热。

2）高压整流要用陶瓷支架，高压走向要合理，以免打火，漏电。

本人组装的此款胆机，试听一年多，相当满意，静态噪声极低，音量开到最大，耳朵距离音箱15cm左右，也听不到任何交流声。

后级胆管848若改用FU-50管（见图3），电压采用410V，也有相当好的表现。

若推动管改用6P3P，还要比用EL34管好听，其高频更纤细些，声场也开阔些。

用此图组装的FU-50胆机，不管是低频力度，声场开阔度，都要比用其他胆管组装的好听，电源电路如图4所示。

声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。

文章观点仅代表作者本人，不代表电子发烧友网立场。

文章及其配图仅供工程师学习之用，如有内容图片侵权或者其他问题，请联系本站作侵删。

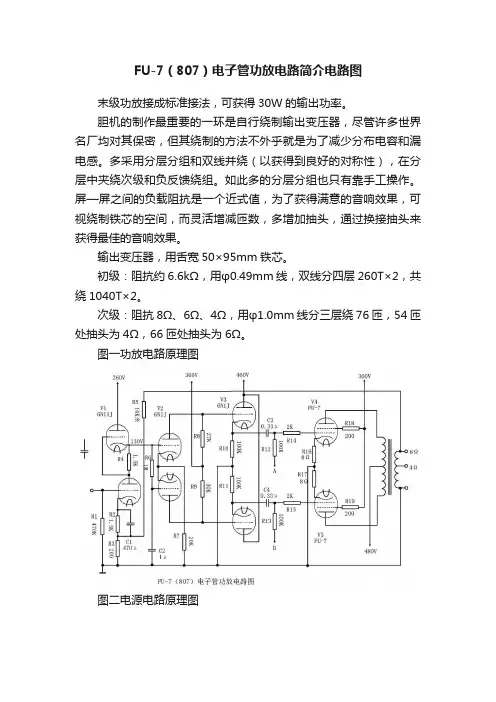

FU-7（807）电子管功放电路简介电路图
末级功放接成标准接法，可获得30W的输出功率。

胆机的制作最重要的一环是自行绕制输出变压器，尽管许多世界名厂均对其保密，但其绕制的方法不外乎就是为了减少分布电容和漏电感。

多采用分层分组和双线并绕（以获得到良好的对称性），在分层中夹绕次级和负反馈绕组。

如此多的分层分组也只有靠手工操作。

屏—屏之间的负载阻抗是一个近式值，为了获得满意的音响效果，可视绕制铁芯的空间，而灵活增减匝数，多增加抽头，通过换接抽头来获得最佳的音响效果。

输出变压器，用舌宽50×95mm铁芯。

初级：阻抗约6.6kΩ，用φ0.49mm线，双线分四层260T×2，共绕1040T×2。

次级：阻抗8Ω、6Ω、4Ω，用φ1.0mm线分三层绕76匝，54匝处抽头为4Ω，66匝处抽头为6Ω。

图一功放电路原理图
图二电源电路原理图。

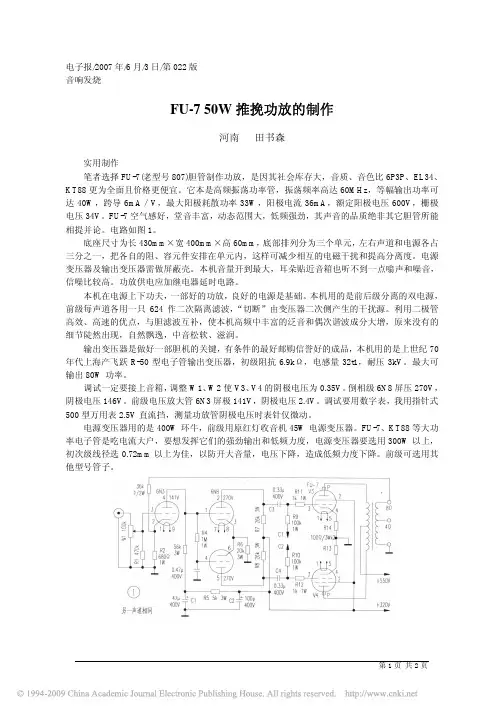

电子报/2007年/6月/3日/第022版音响发烧FU-7 50W推挽功放的制作河南田书森实用制作笔者选择FU-7(老型号807)胆管制作功放，是因其社会库存大，音质、音色比6P3P、EL34、KT88更为全面且价格更便宜。

它本是高频振荡功率管，振荡频率高达60MHz，等幅输出功率可达40W，跨导6mA／V，最大阳极耗散功率33W，阳极电流36mA，额定阳极电压600V，栅极电压34V。

FU-7空气感好，堂音丰富，动态范围大，低频强劲，其声音的品质绝非其它胆管所能相提并论。

电路如图1。

底座尺寸为长430mm×宽400mm×高60mm，底部排列分为三个单元，左右声道和电源各占三分之一，把各自的阻、容元件安排在单元内，这样可减少相互的电磁干扰和提高分离度。

电源变压器及输出变压器需做屏蔽壳。

本机音量开到最大，耳朵贴近音箱也听不到一点嗡声和噪音，信噪比较高。

功放供电应加继电器延时电路。

本机在电源上下功夫，一部好的功放，良好的电源是基础。

本机用的是前后级分离的双电源，前级每声道各用一只624作二次隔离滤波，“切断”由变压器二次侧产生的干扰源。

利用二极管高效、高速的优点，与胆滤波互补，使本机高频中丰富的泛音和偶次谐波成分大增，原来没有的细节陡然出现，自然飘逸，中音松软、滋润。

输出变压器是做好一部胆机的关键，有条件的最好邮购信誉好的成品，本机用的是上世纪70年代上海产飞跃R-50型电子管输出变压器，初级阻抗6.9kΩ，电感量32t1，耐压3kV。

最大可输出80W功率。

调试一定要接上音箱，调整W1、W2使V3、V4的阴极电压为0.35V。

倒相级6N8屏压270V，阴极电压146V。

前级电压放大管6N3屏极141V，阴极电压2.4V。

调试要用数字表，我用指针式500型万用表2.5V直流挡，测量功放管阴极电压时表针仅微动。

电源变压器用的是400W环牛，前级用原红灯收音机45W电源变压器。

FU-7、KT88等大功率电子管是吃电流大户，要想发挥它们的强劲输出和低频力度，电源变压器要选用300W以上，初次级线径选0.72mm以上为佳，以防开大音量，电压下降，造成低频力度下降。

FU-7胆机自制时间:2008-05-08 来源: 作者: 点击：5669 字体大小:【大中小】300B甲类单端输出胆机的音色，不知迷到了多少发烧友，甚至有人把它喻为发烧的至高境界。

但是不足10瓦的功率，限制了它不能搭配一些低效率的高品质音箱，这不能不说是一大遗憾。

如果有一部即有300B单端输出的音质，又有300B推挽输出的功率，而且动态、阻尼、解析力都超过它的优秀胆机，相信是众多发烧友梦寐以求的。

遗憾的是能够达到这种要求的胆机，身价已经不是寻常百姓能够问津的了。

然而，对于“土炮”发烧友来说，发挥自己的特长，自己动手焊制一台音质优秀的胆机也是可能的况且目前胆机的技术已没有什么秘密可言，调试要点，制作工艺已经非常成熟，只要你肯动手，一定能成功，差别仅在于声音的档次而已本文向喜欢动手的发烧友介绍一款“土炮”胆机它在中高频的感觉直追用300B制作的单端甲类功放，而且声音的密度质感以及解析力方面还要超过一些。

原理介绍：电压放大级采用一枚6DJ8(6N11)接成SRPP电路这是近年来流行起来的一款电路，与传统的经典共阴放大电路相比，具有解析力高，高频响应好，输出阻抗低，易调试的忧点。

音色取向上比共阴放大电路清丽流畅，速度感更快，可以理解为侧重“音响性” 的特点，但是不如共阴放大电路的“胆味”浓郁。

这一级对整机的音色取向起着关键性的作用。

使用12AX7(6N4)接成共阴放大、工作电流选取在3.5mA左右时，可以使主机获得更具“音乐味” 的表现第二级使用6SN7H(6N8P)加恒流源组成了长尾倒相电路，约有15dB的增益。

晶体管BG1与D1、R11、R12组成了倒相电路的恒流源有利于电路两臂的平衡和降低失真。

倒相级的工作电流，对整机的音质影响十分大，请整R12可在4—8mA之间选取，笔者取6mA。

取值过大或过小，对高音和低音都有至关重要的影响，加大电流听感上更温暖中频更丰厚，高音相对暗淡一点，减小电流高频要好一点，中频损失部分厚度。

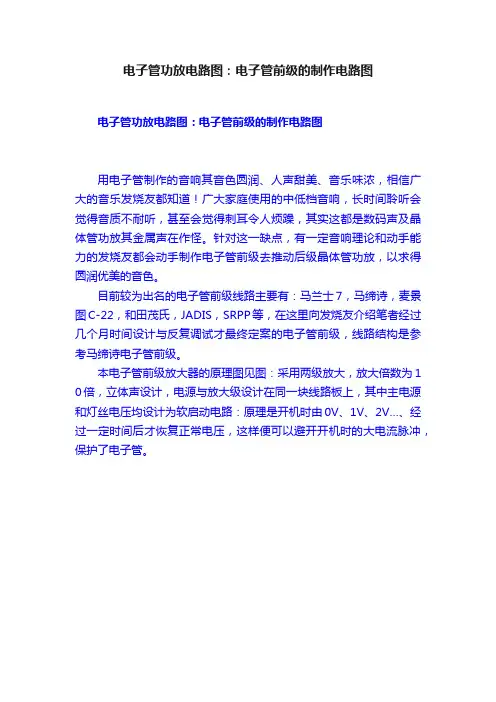

电子管功放电路图：电子管前级的制作电路图电子管功放电路图：电子管前级的制作电路图用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。

针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。

目前较为出名的电子管前级线路主要有：马兰士7，马缔诗，麦景图C-22，和田茂氏，JADIS，SRPP等，在这里向发烧友介绍笔者经过几个月时间设计与反复调试才最终定案的电子管前级，线路结构是参考马缔诗电子管前级。

本电子管前级放大器的原理图见图：采用两级放大，放大倍数为1 0倍，立体声设计，电源与放大级设计在同一块线路板上，其中主电源和灯丝电压均设计为软启动电路：原理是开机时由0V、1V、2V…、经过一定时间后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

电子管前级的制作电路为了发挥6N3最靓丽的音色、减少交流噪音干扰，灯丝电压采用直流供电，并且不用6.3V，而是用5.9V-6V给5670（6N3）供电音质最好（这是一位胆迷通过实验得出的结论），同时为了保护5670（6N3）的寿命，灯丝供电电路采用了软启动电路（见图）：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。

日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

该电子管前级放大器的工作电压采用60V供电。

而多数发烧友都会迷惑不解：那些著名的电子管前级不是用两三百伏的吗？笔者的设计是按照5670（6N3）电子管的静态曲线而把负载电阻、栅极偏压进行改变后选用60V的，因为典型的电子管电路两三百伏的高电压及低容量的滤波电容是产生噪音的罪魁祸首。

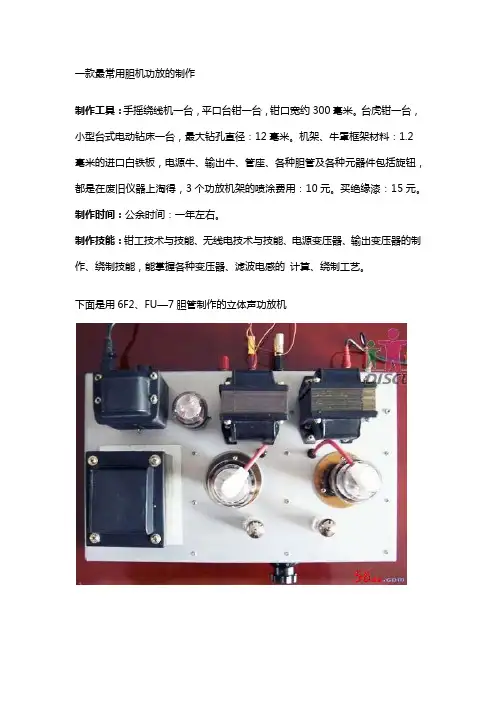

一款最常用胆机功放的制作
制作工具：手摇绕线机一台，平口台钳一台，钳口宽约300毫米。

台虎钳一台，小型台式电动钻床一台，最大钻孔直径：12毫米。

机架、牛罩框架材料：1.2毫米的进口白铁板，电源牛、输出牛、管座、各种胆管及各种元器件包括旋钮，都是在废旧仪器上淘得，3个功放机架的喷涂费用：10元。

买绝缘漆：15元。

制作时间：公余时间：一年左右。

制作技能：钳工技术与技能、无线电技术与技能、电源变压器、输出变压器的制作、绕制技能，能掌握各种变压器、滤波电感的计算、绕制工艺。

下面是用6F2、FU—7胆管制作的立体声功放机
这是用6N2、6N6、6P3P制作的单端连接器,接插件,连接器网,连接器采购, /news立体声放大器。

这是用6N2、6N6、6P1制作的单端胆机小功放。

三个胆机功放在一起，与DVD碟片信号连接，可以连机成家庭影院全胆机功放系统。

电子管功放制作技巧和要领电子管功放是一种音频放大器，它的原理是利用电子管放大电信号以提高声音的音量和质量。

电子管功放的制作对于音频制作方面有很大的作用。

在这篇文章中，我们将探讨一些制作电子管功放的技巧和要领，以帮助您成功地制作一个高质量的电子管功放。

电子管选取的重要性选择正确的电子管是制作一个具有良好音质的电子管功放的基础。

电子管通常分为前级管和后级管。

前级管通常负责信号处理的部分，后级管负责信号放大的部分。

在选择电子管时，首先要考虑功放设计的特性，如信号流通至管子的方式、需要放大的电压等。

此外，对应不同功放应该选用不同的电子管类型，比如单端功放、平衡功放和推挽功放。

需要注意的是，即使同为同型号电子管，由不同厂商制造的电子管的性能也可能存在差异，所以推荐的建议是尽可能对同型号的电子管进行试听比较，以选择最适合自己的那款电子管。

焊接技巧焊接技巧是制作电子管功放过程中非常重要的一环。

完美的焊接技巧可以保证电子管功放的性能和通电稳定性。

在焊接时，应该使用适当的焊锡和焊台。

为了保证焊接质量，需要做到以下几点：1.选择质量稳定的焊锡。

2.保证焊接烙铁与钳子的清洁度。

3.在焊接时，焊丝应该适当加热，以保证焊接的牢固性。

4.焊接完毕后，应该检查焊点是否均匀、接触良好，是否存在短路等问题。

5.可适当使用焊接格栅，提高焊点的美观度和稳定性。

PCB制作PCB（Printed Circuit Board）即印刷电路板。

在制作电子管功放时，制作良好的PCB也是非常重要的。

制作良好的PCB可以使整个电子管功放的性能稳定、电路清晰而高效。

在PCB的制作过程中，应注意以下几点：1.选择质量良好的PCB板材料，以提高电线的通电稳定性和电路的稳定性。

2.制作PCB时应注意清洁度，以避免灰尘或毛发等异物污染电路。

3.在PCB的设计和制作时，应充分考虑电子管功放的实际需要，采取合适的电路连接方式和布局方式，以充分发挥电子管功放的性能。

电子管功放制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受hifi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

爱好者说得好：“自己动手，丰衣足食”。

只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。

电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。

除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。

本章首先简要介绍了自制电子管功率放大器的元件选择、安装步骤、调试技巧和关键制造要点。

当你准备好并渴望尝试时，你就可以开始操作了。

第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器都曾使用过，现在都使用了焊接。

因为棚接法的优点是接线可以走捷径，使接线最接近，实现合理接线。

另一个外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。

只要布局合理，易收到较好的效果。

图8―1为搭棚式接法示意图。

棚式连接方式一般将功放中的各个部件分为3-4层，安装部件的步骤从下到上。

接地线和灯丝布线一般布置在靠近底板的最底层，其接地线靠近底板，保持最佳接触；第二层主要是电子管阴极和栅极接地的组件。

注意同一管的阴极和栅极的相关元件应在附近的同一点接地；第三层是放大级之间的耦合电容和其他元件；最上面一层是电阻电容和其他通过高压架空连接的元件。

放置在上层的高压元件可以有效地防止高压电场对各级电路的干扰。

二、关于一点接地一点接地是电子管功放电路布线中的一项重要措施。

图8-2为一点接地示意图。

对于输入级与电压放大级的元件接地问题尤为重对需要一点接地的元件主要包括栅极电阻、阴极电阻和旁路电容。

最好只使用元件引线直接焊接，尽量不要使用导线，否则容易产生交流噪声干扰。

电子管放大器的自制与调试制作电子管放大器时应重点把握以下几个方面的问题。

一、供电系统供电系统的优劣直接影响到系统的稳定性和功放电路各项性能的良好发挥。

1. 电源变压器：在电子管放大器中，功放管（耗电大户）对电源变压器索取的是高电压与小电流，通常情况下其功率就取在功放满功率输出时的2 倍以上。

对电源变压器应重点加强屏蔽措施，因为高电压输出的电源变压器比低电压输出的电源变压器的辐射干扰能力大得多。

2. 整流、滤波电路：在电子管放大器电路中，一般做法是整个电路共用一组直流电源。

整流器的耐压和整流电流应选择得高一些，耐压一般应在电源电压的1 倍以上，通过电流应在整机满功率时输出电流的2 倍以上。

直流电源滤波应尽量选择π型、LC 型以及滤波性能优异的并联谐振型滤波器或设置电子稳压电路。

因为电子管功放中的主电压通常设计得较高（一般在200V 以上）,所以必须注意在整流、滤波后的直流电源与地间并联一只合适功率与阻值的电阻（泄放电阻）,以便在关机状态下对整流器进行调整、检修时及时泄放掉滤波电容内存储的电荷。

另外还应充分做好各级之间的电源隔离与退耦工作。

3. 灯丝电源：在电子管放大器中，灯丝的50Hz 干扰早已判为是造成整机信噪比过低的罪魁祸首，解决问题的途径有三：一是采用直流电压为灯丝供电；再者就是灯丝交流电压供电，但必须采用悬浮供电的方式。

做法是把变压器次级为灯丝供电绕组的中心抽头接地，在灯丝电压输出端子之间加入交流声平衡电路，即在两端子间跨接一只阻值合适的线绕电位器，将其中心滑动片接地，通过调整此交流声平衡电位器来达到降低或消除交流声的目的；三是将电子管灯丝任意一端接地，另一端接变压器灯丝绕组的一个端点（假设此端为A ,另一端为B接地） ,通过改变市电交流插头插入电源插座的方向和A、B 两点之间的交换，此时监听扬声器中50Hz 交流声的干扰会出现明显的变化。

当判定某种接法的交流声最小时，即可将此连接方式固定下来，并记住交流电源插头插入电源插座中的方向。

胆机系列制作(之一)——和韵M100 KIT电子管功率放大器
套件设计及制作
佚名
【期刊名称】《电子世界》
【年(卷),期】1999()2
【摘要】以有限的成本达到理想的效果,这是每一个自制胆机的发烧友孜孜以求的目标;而资深厂家在这方面确有不少独到的经验。

北京欧博音响技术公司近期推出
了一系列组装套件包括后级、前级、合并机三种形式,分别以欧博胆机中广受好评
的机型M100、T2和M500等为蓝本,具有多组装、少焊接、线路经典、可靠性高等特点。

自本期开始,本刊将连载和韵系列胆机套件制作文章,以飨广大胆机发烧友。

【总页数】2页(P14-15)
【关键词】电子管;功率放大器;设计;制作
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.电子管功率放大器的设计与制作 [J], 严桂林;陈学煌
2.采用北京牌电子管的放大器系列制作之二FU29功率放大器 [J], 田寿宇
3.魅力让人难以抗拒的三级电子管——用6N1制作单端Hi-Fi胆机 [J], 张全定
4.享受套件功放制作的乐趣——用LM4702和LM4562制作合并式功率放大器[J], 丁明
5.胆机系列制作(之三)——和韵M500、M500S KIT电子管功率放大器套件设计及制作 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

原创如何制作简单电子管功放(更新中)解决方法, 电烙铁, 电子管, 开孔器, 氯化锌现在好多人都喜欢电子管功放,但是没有经验,为了让大家少走弯路,我准备写写我的经验与大家分享工具篇最主要的工具是电烙铁,功率最好是50W的尖头外热烙铁,我一直用的就是.助焊剂最好用松香,如果松香不好用,应该使用更厉害的氯化锌水溶液,他的腐蚀性强,焊接后一定要洗净.还有一种重要的工具是止血钳,医生手术用的,非常好用.电钻很有用,机壳制造有了电钻和锉刀就不难了机壳篇大家最头疼的就是机壳了,简单解决方法就是使用光驱铁壳,电钻在上面一出溜一个洞.管座的孔是用开孔器打的,开孔器有个中间钻头,最好不用,钻头的作用是固定开孔器,固定的很不好.解决办法是制作个铁质模板,上面有个和开孔器尺寸一样的孔,把这个板固定在需要打孔的工件上,用螺丝固定,这样开孔器旋转时就不会乱跑了.钻孔时一定要浇水冷却,千万不要让水进到电钻里,也不要让电线碰水,否则后果很严重.零件篇电子管前级管建议使用6N3,它的SRPP接法很棒,功放管建议使用6P1 6P6P6P14,这些管都不错.6P14有假的,是6P15擦掉型号印上6P14,真的管第三栅是与阴极相通的,云母片上没有屏蔽,6P15有.电阻电阻建议使用金膜电阻,金膜电阻时蓝色的.普通地方用1W的就够. 电容高压电解市售的良莠不齐,最好用品牌家用电器的开关电源高压滤波电容,一般质量不错.耦合电容用开关电源EMI滤波的安规电容,质量可靠.阴极电容可以用开关电源上的低压滤波电容,但是要测测好坏.退偶电容用云母不错变压器输出变压器可以使用成品,但是贵得很,可以找变压器厂定做.如果做6P1输出变压器,就让厂家按220V输出6V9V定做C形变压器,铁心留0.08毫米气息,铁心要20W的,最重要的是铁心的硅钢片一定不能有断点.输出9V的是8欧,6V的是4欧.电源变压器直接给参数到厂家就可以了.电感电感用日光灯镇流器就行,也可以把40W的电源变压器拆开,铁心顺插,垫层打印纸再装好,使用初级绕组.制作篇一定要一点接地,不能有接地回路否则很闹心.有的管座经过反复插拔接触不良了,一定要用新管座,否则有故障很难发现.音量输入的插座一定不能安装在底板上,不能与底板直接相通,接地端一定要用屏蔽线接到前级管的地上,否则有噪音.灯丝电位要垫高,要30V左右,一定要加强这个电压的滤波,10微法电解加4700P云母.这个电压可以在高压电源上用电阻分压得到,这样能有效减少噪声.接上负反馈后如果自激,对调输出变压器次级接线就好了.布线篇支持使用接线架，焊接之前一定要画出来草图，每个零件位置必须确定，这样就不至于过乱。

电子报/2007年/4月/1日/第022版音响发烧电子管差分放大功放的制作与调试江西刘中时笔者是焊机爱好者，从上世纪50年代组装矿石收音机开始，从未间断过。

1997年开始组装电子管功放，试装了好几种电路，总觉得音质不是很理想，经过不断挑选、改进和装试，总结出的线路图。

本人觉得按此图制作的电子管功放音色甜润，音质醇厚，底韵十足，零件经济，调试容易，极易成功，供焊机爱好者参考。

电路由“差分放大”+“电压推动”+“末级功率放大”组成。

整机为全对称放大电路，该机信噪比高，失真小，灵敏度和增益都比较高，力度感强，弹性好，功放末级未使用现在常用的三极管和超线性接法，而是传统式接法，为的是保持输出功率充沛，同时为负反馈调整留有足够的空间。

一、元件选择1.电阻除了标注了功率的以外，均选用2W的金属膜电阻。

栅漏电阻、屏极负载电阻、阴极电阻在选购时用数字三用表测量其阻值，要求每声道对称且误差尽可能小，最好相等。

本人使用的是“大红袍”电阻。

2.耦合电容器选择CBB型，耐压630V，每声道对称且两只电容器容量误差尽可能小。

3.电源变压器自制或购置。

本人是自制的，额定功率≥250W。

4.输出变压器自制或购置。

本人选用的是“无线电”杂志广告栏目里的永年县金声牌50W推挽输出牛。

输入阻抗6.5kΩ，输出阻抗4Ω-8Ω-16Ω，耐压1kV，价格经济，使用效果不俗。

二、安装为了制作方便，设计制作了印刷电路板，读者可仿制，也可采用搭棚焊接。

该印板可整块固定在底盘上，也可按虚线居中断开分开固定，以适合不同布局的安装需要。

除了印刷电路板上焊接的零件外，整流滤波部分的元器件可以靠近变压器固定后搭棚焊接。

接地线采用接地母线与机壳一点接地方式。

信号输入线使用外表有绝缘层的屏蔽线，屏蔽线一端接地，另一端空着并处理好，不得产生短路。

负反馈引线暂不焊接，留调试时再焊接。

三、调试1.将W2阻值调整至1／2处。

2.对照图纸，认真复查每个零件、接头是否有错焊、漏焊和虚焊的情况。

功率放大器的制作(图文)为了使用音响系统，我们需要需要一个功率放大器，负责把音频信号放大为更大的电流信号，以便驱动扬声器发出声音。

下面将介绍如何制作一个简单的功率放大器。

材料：1.电路板2.电路图3.电容:100uf,1000uf,3300uf4.电阻:2.2k,4.7k,10k,22k,47k5.三极管:BC547B,C18156.电位器:10K阻值7.音量控制器8.音频输入插头9.扬声器接口步骤 1：准备电路图和电路板。

如果你没有自己的电路板，可以在电子市场购买现成的板子。

在电路板上用铅笔画出电路的轮廓，然后用钻头将穿过铜涂层的孔打开。

步骤 2：在电路板上连接电阻器。

用钳子从电阻器里将两只导线钳断，将它们插入电路板地址上的孔中，并弯曲两端，以便锡焊后固定电阻器。

步骤 3：连接电容。

以同样的方式，将电容器插在电路板上。

步骤 4：连接三极管。

将三极管插入板上的孔中。

请注意，每个三极管的引脚数量不同，所以请仔细查看它的引脚排列。

步骤 5：将电位器和音量控制器插入孔中。

将电位器和音量控制器插入电路板上相应的孔中。

步骤 6：将扬声器插头和音频输入插头插入孔中。

插上扬声器插头和音频输入插头，它们将连接到电路板上。

步骤 7：焊接电路。

使用焊接工具从电路板上的铜涂层上刮除一小块，以便将电路元件连接到电路板上。

将电阻、电容、三极管和其他元件依次接在一起，再钳断多余的导线。

步骤 8：完成。

完成焊接后，将电路板放入外壳中，紧固并打开开关。

这就是如何制作一个简单的功率放大器。

你可以用它来驱动你的扬声器，听到更大声音。
