FD422电子管功率放大器的原理及制作

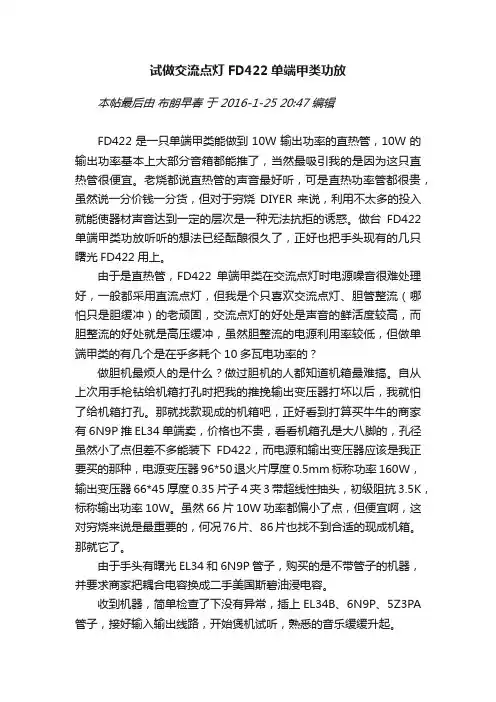

试做交流点灯FD422单端甲类功放本帖最后由布朗早春于 2016-1-25 20:47 编辑FD422是一只单端甲类能做到10W输出功率的直热管，10W的输出功率基本上大部分音箱都能推了，当然最吸引我的是因为这只直热管很便宜。

老烧都说直热管的声音最好听，可是直热功率管都很贵，虽然说一分价钱一分货，但对于穷烧DIYER来说，利用不太多的投入就能使器材声音达到一定的层次是一种无法抗拒的诱惑。

做台FD422单端甲类功放听听的想法已经酝酿很久了，正好也把手头现有的几只曙光FD422用上。

由于是直热管，FD422单端甲类在交流点灯时电源噪音很难处理好，一般都采用直流点灯，但我是个只喜欢交流点灯、胆管整流（哪怕只是胆缓冲）的老顽固，交流点灯的好处是声音的鲜活度较高，而胆整流的好处就是高压缓冲，虽然胆整流的电源利用率较低，但做单端甲类的有几个是在乎多耗个10多瓦电功率的？做胆机最烦人的是什么？做过胆机的人都知道机箱最难搞。

自从上次用手枪钻给机箱打孔时把我的推挽输出变压器打坏以后，我就怕了给机箱打孔。

那就找款现成的机箱吧，正好看到打算买牛牛的商家有6N9P推EL34单端卖，价格也不贵，看看机箱孔是大八脚的，孔径虽然小了点但差不多能装下FD422，而电源和输出变压器应该是我正要买的那种，电源变压器96*50退火片厚度0.5mm标称功率160W，输出变压器66*45厚度0.35片子4夹3带超线性抽头，初级阻抗3.5K，标称输出功率10W。

虽然66片10W功率都偏小了点，但便宜啊，这对穷烧来说是最重要的，何况76片、86片也找不到合适的现成机箱。

那就它了。

由于手头有曙光EL34和6N9P管子，购买的是不带管子的机器，并要求商家把耦合电容换成二手美国斯碧油浸电容。

收到机器，简单检查了下没有异常，插上EL34B、6N9P、5Z3PA 管子，接好输入输出线路，开始煲机试听，熟悉的音乐缓缓升起。

装好管子后的机器，全套曙光管。

电子管功放制作技巧和要领(转帖)搭棚式接法普通将功放机内的各种元器件分为3—4层，装置元件的步骤是由下而上。

接地线与灯丝走线普通置于接近底板的最下层，其地线贴紧底板，并坚持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。

留意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各缩小级之间的耦合电容等元件；最下层那么为以高压架空接法衔接的阻容等元件。

高压元件置于下层可以有效地防止高压电场对各级电路形成的搅扰。

二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得注重的措施。

图8—2为一点接地表示图。

关于输入级与电压缩小级的元件接地效果尤为重要。

需务实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。

最好仅用元件引线直接焊接，尽量不运用导线，否那么极易发生交流杂声搅扰。

栅极电阻敏理性最强，因此对前级功耗很小的栅极电阻，其体积越小越好，可采用0.25-0.5w的小体积电阻为宜。

其电阻一端应直接焊接在管座上；另一端直接通地。

假设因元件尺寸或位置关系，难以做到同一点接地时，亦可就近接在同一根粗的地线上。

图8—3为近端接地表示图。

三、焊接要领由于电子管功放的零部件尺寸较大，而且接地线又与金属底板直接相通，焊接时的散热性较强，所以在焊接时必需采用50W左右的内热式电烙铁才干保证焊锡的充沛熔化。

而普通用来焊接晶体管元件的25W左右电烙铁热量不够，容易发生假焊或脱焊等现象。

焊接时所运用的助焊剂，应该采用松香或一级的中性焊剂，防止运用酸性助焊剂。

由于酸性焊剂不但有腐蚀作用，而且会惹起电路漏电现象。

对普通元件的焊接，其电烙铁与元件间最好坚持45度左右的倾斜角，这样接触面较大，热量平均，容易焊牢。

其焊接时间普通应坚持1—2秒为宜，时间过长容易损坏元件；接地线的焊接时间可适当加长一些；元件焊上支架前应先将元件引线在支架绕牢，或穿进孔内勾牢，然后再停止焊接。

关于元件，在焊接前必需将引脚外表氧化层用砂皮擦清，并镀好焊锡后再焊接。

项目一制作电子管功率放大器课件
外部连接直热式阴极
内部连接直热式阴极
五极电子管的电路图形符号
项目一制作电子管功率放大器课件
内部连接旁热式阴极
内部连接旁热式阴极
五极电子管的电路图形符号
项目一制作电子管功率放大器课件
在四极管帘栅极外的两侧再加入一对与阴极相 连的集射极，这种电子管我们称为束射四极 管。
项目一制作电子管功率放大器课件
束射四极管的电路图形符号
项目一制作电子管功率放大器课件
项目束一制射作四电极子管管功的率内放部大器结课构件图
检测常用电子管
电子管的外观检查 用万用表检测 电子管的业余测试法
项目一制作电子管功率放大器课件
任务二 选择电子管功率放大器的制 作电路
电子管功放电路的选择原则 1．根据自己的技术能力和经济条件选择符合个人需
项目一制作电子管功率放大器课件
负反馈电路
所谓“反馈”，就是把输出信号的电流或电压的一 部分回送到输入端去调节输入信号的一种方法。 反送回输入端的信号削弱了输入情号，使放大 器放大倍数降低，称之为“负反馈”。对于放大 器来说则有电压反馈和电流反馈之分。
项目一制作电子管功率放大器课件
负反馈主要有如下作用：提高了放大器的稳定 性；改善了放大器的频率特性；减小了放大器 的非线性失真；负反馈可改变放大器的输入、 输出阻抗。
项目一制作电子管功率放大器课件
电子管也是放大电路，同样有两个信号回路。 一是栅极回路（输入回路）：输入信号电压→ 电子管栅极→电子管栅极至阴极的空间→电子 管阴极→接地，其中在栅阴之间还要加上直流 电源Eg，使柵阴有一定的柵偏压，以保证电子 管有合适的工作状态。
项目一制作电子管功率放大器课件
二是屏极回路（输出回路）：直流电源Ea→屏 极负载电阻→电子管屏极至阴极的空间→接地， 其中输出信号电压取自屏极负载电阻的下端。 屏极负载电阻的作用是把变化的屏极电流转变 为输出电压。

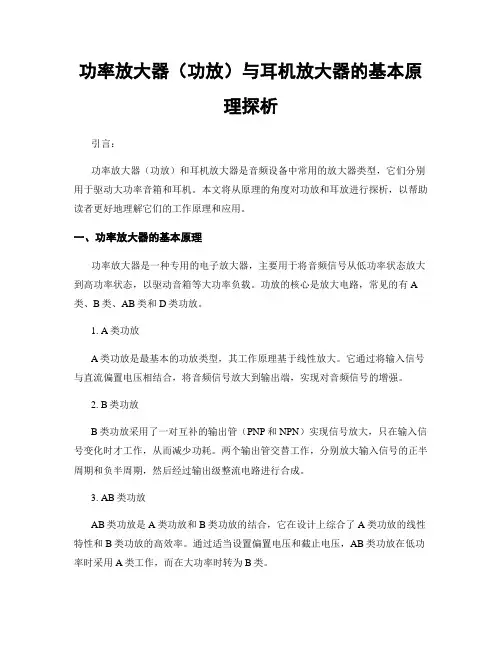

功率放大器（功放）与耳机放大器的基本原理探析引言：功率放大器（功放）和耳机放大器是音频设备中常用的放大器类型，它们分别用于驱动大功率音箱和耳机。

本文将从原理的角度对功放和耳放进行探析，以帮助读者更好地理解它们的工作原理和应用。

一、功率放大器的基本原理功率放大器是一种专用的电子放大器，主要用于将音频信号从低功率状态放大到高功率状态，以驱动音箱等大功率负载。

功放的核心是放大电路，常见的有A 类、B类、AB类和D类功放。

1. A类功放A类功放是最基本的功放类型，其工作原理基于线性放大。

它通过将输入信号与直流偏置电压相结合，将音频信号放大到输出端，实现对音频信号的增强。

2. B类功放B类功放采用了一对互补的输出管（PNP和NPN）实现信号放大，只在输入信号变化时才工作，从而减少功耗。

两个输出管交替工作，分别放大输入信号的正半周期和负半周期，然后经过输出级整流电路进行合成。

3. AB类功放AB类功放是A类功放和B类功放的结合，它在设计上综合了A类功放的线性特性和B类功放的高效率。

通过适当设置偏置电压和截止电压，AB类功放在低功率时采用A类工作，而在大功率时转为B类。

4. D类功放D类功放是一种数字功放器，它先将连续的音频信号转化为脉冲宽度调制（PWM）信号，再经过滤波器恢复为模拟信号。

D类功放的主要优点是高效率和精确的波形重建，适合于移动设备和低功耗应用。

二、耳机放大器的基本原理耳机放大器是一种专用的放大器，用于将音频信号从设备（如手机、音频播放器）放大到适合耳机驱动的电平。

耳放的设计目标是提供高质量、低噪音和足够的输出功率，以满足耳机对音频信号的需求。

1. 声音放大原理耳机放大器通常采用类似功放的放大电路。

音频信号经过输入级放大、中间级放大和输出级放大等多级放大，以增加音频信号的电平。

输入级放大可以通过电压放大器实现，中间级放大和输出级放大则可使用功率放大器的相关电路。

2. 信噪比和失真控制耳机放大器通常需要具备低噪音和低失真的特性，以确保音质的高保真性。

功率放大器的原理与工艺一功率放大器的基本电路二功率放大器的技术指标三功率放大器的生产工艺要求四功率放大器的正确使用五常见故障分析与判断一功率放大器的基本电路功率放大器的原理就是利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流
功率放大器的原理与工艺
一、功率放大器的基本电路 二、功率放大器的技术指标 三、功率放大器的生产工艺要求 四、功率放大器的正确使用 五、常见故障分析与判断
1 2
4 .7 K R1 8 2 .2 K
1F 1 6 A /2 5 0 V G
3
P1 Vi n
3 2 1
R3 4 R1 6 2 2 /1 W 0 .2 2 /5 W
R3 5 0 .2 2 /5 W
R3 6 0 .2 2 /5 W C1 4 1 0 4 /2 5 0 V
Q4 A1 9 4 3 R1 4 1K
从而把机内的温度降下来。 另一种规格是85°常闭温控器，用于控制功率放大器的输出端。 在机器工作正常散热器温度低于85°时，温控器处于闭合状态。信号 通过继电器输出推动音箱。当散热器温度高于85°时，温控器断开， 相应电路动作使继电器也跳开，此时功率放大器无输出。待机内温度 恢复正常后，温控器重新闭合，继电器也闭合恢复输出。从而实现输 出回路的直流电压保护 c) 机内保险丝熔断保护 在部分型号的功率放大器中，放大板上还安装有保险丝，当功放 输出端长时间短路时机内保险丝会熔断。保护电子器件不至于出现大 范围的损坏。 在以上三种保护电路中，当非正常使用情况消失后： a) 需手动将限流保护器推进去，放大器才能重新开始工作。 b) 可以自动恢复工作。 c) 必须更换相同规格的保险丝和损坏的元器件放大器才能恢复工作。
DSA系列

电子管功放原理
电子管功放原理是指利用电子管对音频信号进行放大的原理。

电子管功放由输入级、驱动级和输出级组成。

音频信号经过输入级放大后，通过驱动级放大使电子管工作在线性区，最后经过输出级得到较大功率的输出信号。

在电子管中，输入级一般采用共阴极放大电路。

音频信号经过耦合电容输入到电子管的阴极中，阴极电阻将产生的电流转化为电压信号。

电子管的阴极电压一般为正电压，使阴极电流处于导通状态。

电子管的阴极产生的信号经过输出电容连接到下一级电路。

驱动级一般采用阴极跟随放大电路。

将输入信号通过阻容耦合输入到电子管的阴极，在电子管的阳极处得到较大的电压信号。

驱动级起到放大和驱动功放管的作用，将较小的信号转换成足够大的信号，以使功放管正常工作。

输出级的任务是将驱动级的信号功放到足够的功率。

输出级一般采用阴极随动共阴级放大电路。

电子管的阴极电路中串联有输出变压器，通过变压器的电感和耦合电容来实现功率放大。

输出级的电子管工作在类AB工作区，一部分管子在正半周工作，一部分管子在负半周工作，以保证对称的输出波形。

总的来说，电子管功放利用电子管的放大特性对音频信号进行放大，通过不同级别的放大器将输入信号转化为足够大的输出信号。

电子管功放具有较好的音质和温暖的音色，是一种经典的放大器设计。

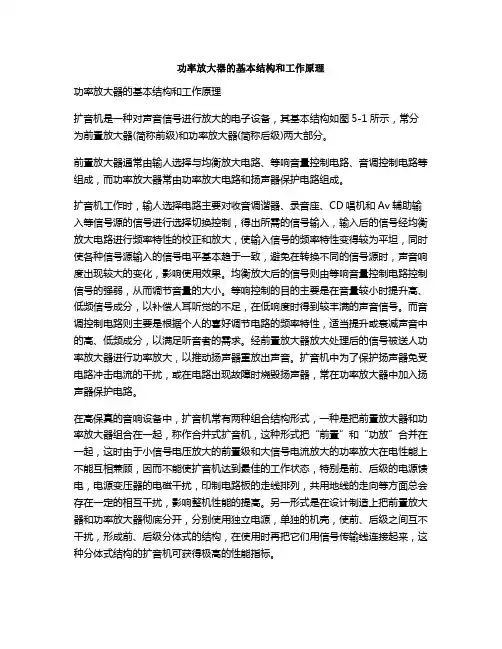

功率放大器的基本结构和工作原理功率放大器的基本结构和工作原理扩音机是一种对声音信号进行放大的电子设备，其基本结构如图5-1所示，常分为前置放大器(简称前级)和功率放大器(简称后级)两大部分。

前置放大器通常由输人选择与均衡放大电路、等响音量控制电路、音调控制电路等组成，而功率放大器常由功率放大电路和扬声器保护电路组成。

扩音机工作时，输人选择电路主要对收音调谐器、录音座、CD唱机和Av辅助输入等信号源的信号进行选择切换控制，得出所需的信号输入，输入后的信号经均衡放大电路进行频率特性的校正和放大，使输入信号的频率特性变得较为平坦，同时使各种信号源输入的信号电平基本趋于一致，避免在转换不同的信号源时，声音响度出现较大的变化，影响使用效果。

均衡放大后的信号则由等响音量控制电路控制信号的强弱，从而调节音量的大小。

等响控制的目的主要是在音量较小时提升高、低频信号成分，以补偿人耳听觉的不足，在低响度时得到较丰满的声音信号。

而音调控制电路则主要是根据个人的喜好调节电路的频率特性，适当提升或衰减声音中的高、低频成分，以满足听音者的需求。

经前置放大器放大处理后的信号被送人功率放大器进行功率放大，以推动扬声器重放出声音。

扩音机中为了保护扬声器免受电路冲击电流的干扰，或在电路出现故障时烧毁扬声器，常在功率放大器中加入扬声器保护电路。

在高保真的音响设备中，扩音机常有两种组合结构形式，一种是把前置放大器和功率放大器组合在一起，称作合并式扩音机，这种形式把“前置”和“功放”合并在一起，这时由于小信号电压放大的前置级和大信号电流放大的功率放大在电性能上不能互相兼顾，因而不能使扩音机达到最佳的工作状态，特别是前、后级的电源馈电，电源变压器的电磁干扰，印制电路板的走线排列，共用地线的走向等方面总会存在一定的相互干扰，影响整机性能的提高。

另一形式是在设计制造上把前置放大器和功率放大器彻底分开，分别使用独立电源，单独的机壳，使前、后级之间互不干扰，形成前、后级分体式的结构，在使用时再把它们用信号传输线连接起来，这种分体式结构的扩音机可获得极高的性能指标。

用国产胆FD422制作靓声功放的体会
刘守明
【期刊名称】《实用影音技术》
【年(卷),期】2006(000)003
【摘要】近年来，随着人民生活水平的提高，胆机热潮一浪高过一浪。

用国产电子管能不能做出好听的声音来，发烧友中见仁见智，多数倾向于外国电子管声音好听。

笔者对国产电子管情有独钟，我国乃电子管生产大国，那么多可爱的电子管难道只有被丢弃？下面就向大家介绍如何用国产FD422制作靓声功放。

【总页数】2页(P62-63)
【作者】刘守明
【作者单位】无
【正文语种】中文
【中图分类】TN94
【相关文献】
1.一款靓声的H—80B“准胆”功放 [J], 翔声
2.集成功放也可出靓声：几款集成功放的制作工艺及比较 [J], 张涛
3.国产名胆Cayin AS-300B功放赏析 [J], 徐松森
4.国产名胆劳伦斯300BC功放赏析 [J], 徐松森
5.电子管线路放大器的设计——国产6J1靓声细胆应用实例 [J], 赵英志
因版权原因，仅展示原文概要，查看原文内容请购买。

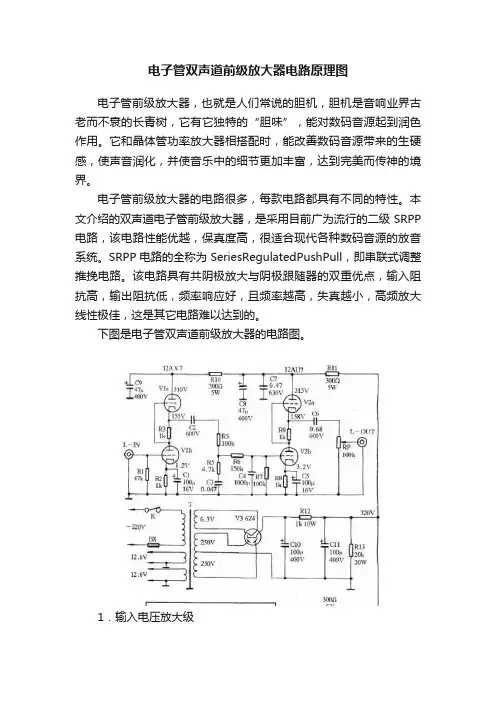

电子管双声道前级放大器电路原理图电子管前级放大器，也就是人们常说的胆机，胆机是音响业界古老而不衰的长青树，它有它独特的“胆味”，能对数码音源起到润色作用。

它和晶体管功率放大器相搭配时，能改善数码音源带来的生硬感，使声音润化，并使音乐中的细节更加丰富，达到完美而传神的境界。

电子管前级放大器的电路很多，每款电路都具有不同的特性。

本文介绍的双声道电子管前级放大器，是采用目前广为流行的二级SRPP 电路，该电路性能优越，保真度高，很适合现代各种数码音源的放音系统。

SRPP电路的全称为SeriesRegulatedPushPull，即串联式调整推挽电路。

该电路具有共阴极放大与阴极跟随器的双重优点，输入阻抗高，输出阻抗低，频率响应好，且频率越高，失真越小，高频放大线性极佳，这是其它电路难以达到的。

下图是电子管双声道前级放大器的电路图。

1．输入电压放大级本输入电压放大级由SRPP电路组成，采用高放大系数双三极电子管12AX7担任。

该管放大系数为100，电流为1.5mA。

用该管别成的前级电压放大器，其增益可达26dB。

本前级放大器的上边管屏极电压取320V，其中点电压应为电源电压的一半，即160V左右。

阴极电位较高。

双三极电子管12AX7与12AU7的阴极与灯丝间的耐压Efk为180V，故完全可以胜任。

如采用其它双三极电子管代用时，必须选用Efk＞160V的才行，否则容易造成电子管阴极与灯丝间被击穿。

经放大后的音频信号，由12AX7双三极电子管的上边管阴极输出，输出阻抗仅为数百欧。

经放大后的信号经电容耦合后，输送到下一级。

并在前级电压放大级与输出级之间加入了频率均衡网络。

2，频率均衡网络下图是本机的频率均衡电路。

为了提高前级放大器的性能，故在输入电压放大级与输出级之间加入了由RC组成的频率均衡网络。

由于音频信号在传输网络中，存在着频率的衰减特性，使得传输信号随着频率的增加而衰减增大，产生了幅度畸度。

由于本放大电路在传输系统中加入了频率均衡网络，使衰减均衡在工作频率带内与传输网络的特性相反，相互补偿，即可消除上述畸变。

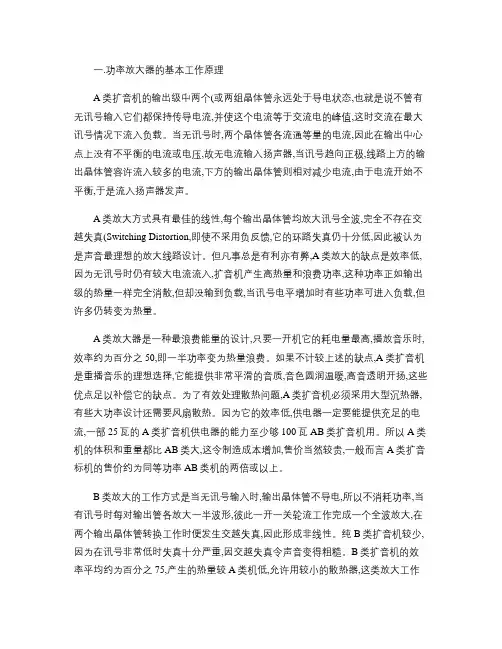

一.功率放大器的基本工作原理A类扩音机的输出级中两个(或两组晶体管永远处于导电状态,也就是说不管有无讯号输入它们都保持传导电流,并使这个电流等于交流电的峰值,这时交流在最大讯号情况下流入负载。

当无讯号时,两个晶体管各流通等量的电流,因此在输出中心点上没有不平衡的电流或电压,故无电流输入扬声器,当讯号趋向正极,线路上方的输出晶体管容许流入较多的电流,下方的输出晶体管则相对减少电流,由于电流开始不平衡,于是流入扬声器发声。

A类放大方式具有最佳的线性,每个输出晶体管均放大讯号全波,完全不存在交越失真(Switching Distortion,即使不采用负反馈,它的环路失真仍十分低,因此被认为是声音最理想的放大线路设计。

但凡事总是有利亦有弊,A类放大的缺点是效率低,因为无讯号时仍有较大电流流入,扩音机产生高热量和浪费功率,这种功率正如输出级的热量一样完全消散,但却没输到负载,当讯号电平增加时有些功率可进入负载,但许多仍转变为热量。

A类放大器是一种最浪费能量的设计,只要一开机它的耗电量最高,播放音乐时,效率约为百分之50,即一半功率变为热量浪费。

如果不计较上述的缺点,A类扩音机是重播音乐的理想选择,它能提供非常平滑的音质,音色圆润温暖,高音透明开扬,这些优点足以补偿它的缺点。

为了有效处理散热问题,A类扩音机必须采用大型沉热器,有些大功率设计还需要风扇散热。

因为它的效率低,供电器一定要能提供充足的电流,一部25瓦的A类扩音机供电器的能力至少够100瓦AB类扩音机用。

所以A类机的体积和重量都比AB类大,这令制造成本增加,售价当然较贵,一般而言A类扩音标机的售价约为同等功率AB类机的两倍或以上。

B类放大的工作方式是当无讯号输入时,输出晶体管不导电,所以不消耗功率,当有讯号时每对输出管各放大一半波形,彼此一开一关轮流工作完成一个全波放大,在两个输出晶体管转换工作时便发生交越失真,因此形成非线性。

纯B类扩音机较少,因为在讯号非常低时失真十分严重,因交越失真令声音变得粗糙。

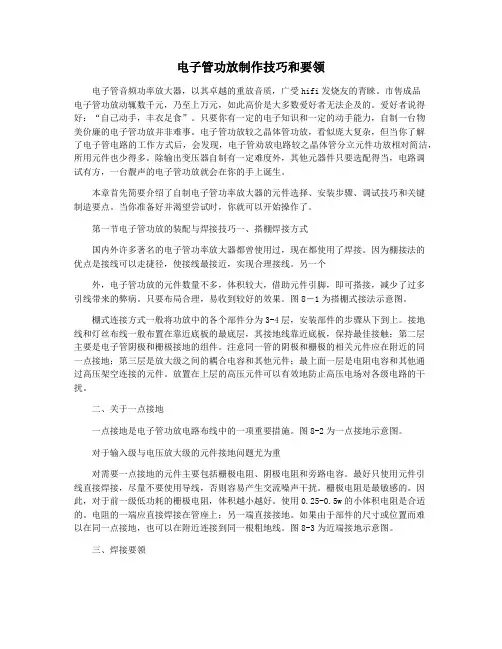

电子管功放制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受hifi发烧友的青睐。

市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。

爱好者说得好：“自己动手，丰衣足食”。

只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。

电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。

除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。

本章首先简要介绍了自制电子管功率放大器的元件选择、安装步骤、调试技巧和关键制造要点。

当你准备好并渴望尝试时，你就可以开始操作了。

第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器都曾使用过，现在都使用了焊接。

因为棚接法的优点是接线可以走捷径，使接线最接近，实现合理接线。

另一个外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。

只要布局合理，易收到较好的效果。

图8―1为搭棚式接法示意图。

棚式连接方式一般将功放中的各个部件分为3-4层，安装部件的步骤从下到上。

接地线和灯丝布线一般布置在靠近底板的最底层，其接地线靠近底板，保持最佳接触；第二层主要是电子管阴极和栅极接地的组件。

注意同一管的阴极和栅极的相关元件应在附近的同一点接地；第三层是放大级之间的耦合电容和其他元件；最上面一层是电阻电容和其他通过高压架空连接的元件。

放置在上层的高压元件可以有效地防止高压电场对各级电路的干扰。

二、关于一点接地一点接地是电子管功放电路布线中的一项重要措施。

图8-2为一点接地示意图。

对于输入级与电压放大级的元件接地问题尤为重对需要一点接地的元件主要包括栅极电阻、阴极电阻和旁路电容。

最好只使用元件引线直接焊接，尽量不要使用导线，否则容易产生交流噪声干扰。

甲类单端胆管FD422制作2×12W功放电路
笔者选择FD422 管(FU7 管的直热型)制作了一部甲类单端功放,配以灵敏度为91dB 的音箱 ,音色不凡。

单声道电路,另一声道相同。

前级用 6J1 管 ,功放管用曙光 FD422 ,同类管有南京 FD422、FU25 ,进口管有 2E22、2P22 等。

FD422 参数为灯丝 6. 3 ?0. 9A ,最大阳极电压 750V(屏流 55mA) ,屏耗 40W ,根据屏耗估算最大甲类输出功率为40W ×1/3 ,约为 13.3W。

输出变压器选用长沙美乐电子厂产品 ,型号为 3. 5k/30A ,频响为 20Hz～54kHz。

电源变压器容量大于 180VA ,加屏蔽罩。

电解用国产老式铝壳天和牌 ,耦合电容用油浸电容。

焊机完毕经调整煲机 ,反复几次即告成功。

fd422五极管标准接法
FD-422五极管是一种常用的功率电子管，其标准接法对于确保其正常工作和使用寿命具有重要意义。

下面将详细介绍FD-422五极管的标准接法。

首先，需要了解FD-422五极管的结构和特性。

FD-422五极管由五个电极组成，分别为栅极（G）、阴极（K）、第一阳极（A1）、第二阳极（A2）和帘栅极（G1）。

其中，栅极和阴极之间形成输入回路，阴极和第一阳极之间形成输出回路。

在标准接法中，首先需要将栅极（G）和阴极（K）之间连接一个合适的电阻，以限制输入电流并防止栅极击穿。

然后，将阴极（K）与电源负极相连，将第一阳极（A1）与电源正极相连。

需要注意的是，第一阳极和阴极之间的电压应该控制在规定范围内，以避免过高的电压导致器件损坏。

此外，为了提高器件的稳定性，可以在第一阳极和帘栅极之间接入一个适当的电阻。

这个电阻可以起到限制帘栅电流的作用，同时还可以改善器件的线性度和噪声性能。

最后，需要确保接线牢固可靠，避免松动或接触不良导致器件损坏或性能下降。

同时，还需要注意保护器件免受外界干扰和机械损伤。

总之，FD-422五极管的标准接法对于确保其正常工作和使用寿命具有重要意义。

在实际应用中，需要根据具体电路和需求进行适当的调整和优化。

电子管放大器的自制与调试制作电子管放大器时应重点把握以下几个方面的问题。

一、供电系统供电系统的优劣直接影响到系统的稳定性和功放电路各项性能的良好发挥。

1. 电源变压器：在电子管放大器中，功放管（耗电大户）对电源变压器索取的是高电压与小电流，通常情况下其功率就取在功放满功率输出时的2 倍以上。

对电源变压器应重点加强屏蔽措施，因为高电压输出的电源变压器比低电压输出的电源变压器的辐射干扰能力大得多。

2. 整流、滤波电路：在电子管放大器电路中，一般做法是整个电路共用一组直流电源。

整流器的耐压和整流电流应选择得高一些，耐压一般应在电源电压的1 倍以上，通过电流应在整机满功率时输出电流的2 倍以上。

直流电源滤波应尽量选择π型、LC 型以及滤波性能优异的并联谐振型滤波器或设置电子稳压电路。

因为电子管功放中的主电压通常设计得较高（一般在200V 以上）,所以必须注意在整流、滤波后的直流电源与地间并联一只合适功率与阻值的电阻（泄放电阻）,以便在关机状态下对整流器进行调整、检修时及时泄放掉滤波电容内存储的电荷。

另外还应充分做好各级之间的电源隔离与退耦工作。

3. 灯丝电源：在电子管放大器中，灯丝的50Hz 干扰早已判为是造成整机信噪比过低的罪魁祸首，解决问题的途径有三：一是采用直流电压为灯丝供电；再者就是灯丝交流电压供电，但必须采用悬浮供电的方式。

做法是把变压器次级为灯丝供电绕组的中心抽头接地，在灯丝电压输出端子之间加入交流声平衡电路，即在两端子间跨接一只阻值合适的线绕电位器，将其中心滑动片接地，通过调整此交流声平衡电位器来达到降低或消除交流声的目的；三是将电子管灯丝任意一端接地，另一端接变压器灯丝绕组的一个端点（假设此端为A ,另一端为B接地） ,通过改变市电交流插头插入电源插座的方向和A、B 两点之间的交换，此时监听扬声器中50Hz 交流声的干扰会出现明显的变化。

当判定某种接法的交流声最小时，即可将此连接方式固定下来，并记住交流电源插头插入电源插座中的方向。

二、功率放大器的技术指标
ENPAR系列影院用功率放大器主要技术参数
CPA系列`
800 额定频率范围 4Ω 额定输 出功率 （W） 8Ω 桥接 450×2 300×2 900 600×2 400×2 1200 900×2 600×2 1800 1.1V（＋3dB） 20k（平衡），10k（非平衡） ≥103 ＞23 ≥100 ＞26 ≥108 ＞27 ≥105 ＞27 ＜0.2% ≥500 卡侬／扬声器插与条形接线端子 483（W）×88（H）×400（D） 20 23 27 25 483×132×452 33 30 ≥102 ＞24 ≥102 ＞26 1200 2400 940 3600 1260 1000
J4
R1 0 15 0K E5 1 0 0 U/2 5 V -1 5 V
T3 -V
2
1
Tit le A Siz e A3 Da te: Fil e: 1 2 3 2 2 -Feb -2 0 1 1 E:\ 工 作资 \9 4 0 .d d b 料 Sh eet of Nu mb e r R e v isio n A
2、保护电路 保护电路是功率放大器的重要组成部分之一，由于输出功率很 大，一旦输出负载短路或输出电流过大，放大管极易被烧毁，过高的 输出信号也极易使扬声器受损。为了保证设备的正常工作，在功率放 大器中需设置数种功能的保护电路。我们目前使用的有以下几种： a）限流保护器实行过流保护 当整机电流超过正常值时，限流保护器弹出，整机断电以保护机器。 b) 用温控器实现温度保护 在具体的电路中，主要使用了两种规格的温度控制器。一种是55°常 开温控器，用于控制散热风机的速度。见下图。 工作原理如下：当功放散 热器温度低于55°时温控器 处于开路状态三端稳压器提 供的24V电压通过100欧姆电 阻给P7风机供电，风机以常 速运转。当温度高于55°时， 温控器闭合，24V电压直接加 在风机上，风机以高速运转

原创如何制作简单电子管功放(更新中)解决方法, 电烙铁, 电子管, 开孔器, 氯化锌现在好多人都喜欢电子管功放,但是没有经验,为了让大家少走弯路,我准备写写我的经验与大家分享工具篇最主要的工具是电烙铁,功率最好是50W的尖头外热烙铁,我一直用的就是.助焊剂最好用松香,如果松香不好用,应该使用更厉害的氯化锌水溶液,他的腐蚀性强,焊接后一定要洗净.还有一种重要的工具是止血钳,医生手术用的,非常好用.电钻很有用,机壳制造有了电钻和锉刀就不难了机壳篇大家最头疼的就是机壳了,简单解决方法就是使用光驱铁壳,电钻在上面一出溜一个洞.管座的孔是用开孔器打的,开孔器有个中间钻头,最好不用,钻头的作用是固定开孔器,固定的很不好.解决办法是制作个铁质模板,上面有个和开孔器尺寸一样的孔,把这个板固定在需要打孔的工件上,用螺丝固定,这样开孔器旋转时就不会乱跑了.钻孔时一定要浇水冷却,千万不要让水进到电钻里,也不要让电线碰水,否则后果很严重.零件篇电子管前级管建议使用6N3,它的SRPP接法很棒,功放管建议使用6P1 6P6P6P14,这些管都不错.6P14有假的,是6P15擦掉型号印上6P14,真的管第三栅是与阴极相通的,云母片上没有屏蔽,6P15有.电阻电阻建议使用金膜电阻,金膜电阻时蓝色的.普通地方用1W的就够. 电容高压电解市售的良莠不齐,最好用品牌家用电器的开关电源高压滤波电容,一般质量不错.耦合电容用开关电源EMI滤波的安规电容,质量可靠.阴极电容可以用开关电源上的低压滤波电容,但是要测测好坏.退偶电容用云母不错变压器输出变压器可以使用成品,但是贵得很,可以找变压器厂定做.如果做6P1输出变压器,就让厂家按220V输出6V9V定做C形变压器,铁心留0.08毫米气息,铁心要20W的,最重要的是铁心的硅钢片一定不能有断点.输出9V的是8欧,6V的是4欧.电源变压器直接给参数到厂家就可以了.电感电感用日光灯镇流器就行,也可以把40W的电源变压器拆开,铁心顺插,垫层打印纸再装好,使用初级绕组.制作篇一定要一点接地,不能有接地回路否则很闹心.有的管座经过反复插拔接触不良了,一定要用新管座,否则有故障很难发现.音量输入的插座一定不能安装在底板上,不能与底板直接相通,接地端一定要用屏蔽线接到前级管的地上,否则有噪音.灯丝电位要垫高,要30V左右,一定要加强这个电压的滤波,10微法电解加4700P云母.这个电压可以在高压电源上用电阻分压得到,这样能有效减少噪声.接上负反馈后如果自激,对调输出变压器次级接线就好了.布线篇支持使用接线架，焊接之前一定要画出来草图，每个零件位置必须确定，这样就不至于过乱。

制作场效应管功率放大器第一步：理解场效应管功率放大器的原理场效应管（FET）是一种电子元件，可以作为电流放大器和电压放大器。

场效应管功率放大器的核心组成部分是场效应管，其工作原理是基于调节输入信号通过控制栅极电场来控制源-漏电流的大小。

栅极电压的变动可以引起源-漏电流的变动，从而实现对输入信号的放大。

第二步：选择合适的场效应管第三步：设计电路图在选择好场效应管之后，需要进行电路设计。

电路图的设计需要考虑输入电阻、输出电阻、电流增益等因素。

同时，还需要合理选择电源电压和电源电流，以确保电路能够正常工作。

第四步：制作电路板根据电路图设计制作电路板，可以采用单面板或双面板。

在制作电路板的过程中，可以使用CAD软件进行布线设计，并根据设计制作出真实的电路板。

第五步：焊接元件和连线将选好的场效应管和其他所需零件焊接到电路板上，并根据电路图进行正确的连线。

注意焊接时的温度和时间，以避免电路板损坏。

第六步：测试电路完成焊接工作后，需要进行电路测试。

可以用示波器、信号发生器等仪器测试电路的输入输出特性，验证电路的工作是否符合设计要求。

如果发现问题，需要及时进行排查和修复。

第七步：调整电路参数根据测试结果，如果电路的工作与设计要求不符，需要对电路进行调整。

可以通过调整电阻、电容等元件的数值来达到理想的电路参数。

第八步：封装和安装当电路参数满足要求后，可以将电路封装起来，以保护电路板免受环境的影响。

封装可以选择合适的外壳或散热器来进行。

制作场效应管功率放大器需要一定的电子电路知识和相关实践经验。

同时，由于场效应管功率放大器的工作电压较高，对安全性也有一定要求，需要在制作过程中注意安全事项。

最后，为了获得更好的效果，可以不断地进行实验和优化，以提高功率放大器的性能。

通过以上步骤，就可以制作一个场效应管功率放大器。

当然，整个过程中还有很多细节和注意事项需要注意，希望这篇文章能给您提供一些初步的了解和指导。

如果您对这个话题感兴趣，建议您继续深入学习和实践，以提高自己的电子电路制作技能。
