激光雕刻机原理及使用PPT课件

激光雕刻机使用说明讲解一、激光雕刻机的基本原理二、激光雕刻机的操作步骤1.打开激光雕刻机的主机电源，确保电源正常。

2.启动激光雕刻机的电脑控制系统，进入系统主界面。

3.导入要加工的图纸文件。

可以通过USB连接或者网络传输的方式将图纸文件导入到电脑中。

4.选择合适的加工参数，包括激光功率、雕刻速度、雕刻深度等参数。

根据不同的材料和加工要求，选择合适的参数进行调整。

5.将需要加工的工件放置在激光雕刻机的工作台上，调整好工件的位置和方向。

6.在电脑控制系统中设定好雕刻的起始点和结束点，可以通过软件工具进行调整。

7.按下“开始加工”按钮，激光雕刻机开始进行加工工作。

8.在加工过程中，注意观察加工情况，确保加工过程正常进行。

9.加工完成后，关闭激光雕刻机的主机电源，结束加工操作。

三、激光雕刻机的注意事项1.在使用激光雕刻机前，要熟悉机器的操作流程和注意事项，避免因不当操作而导致事故。

2.在激光雕刻机工作时，尽量避免直接注视激光束，以免对眼睛造成伤害。

3.使用激光雕刻机时，应穿戴好个人防护装备，如护目镜、工作服等。

4.加工前要检查工件的材料和加工要求，确保选择合适的加工参数。

5.使用过程中要随时观察机器的工作状态，确保加工过程的安全。

6.加工完成后，要将机器清洁干净，并妥善保管好机器和相关配件。

四、激光雕刻机的常见问题及解决方法1.雕刻效果不理想：可能是加工参数设置不正确，请检查参数并进行调整。

2.雕刻速度过慢或过快：可能是激光功率设置不正确，请根据具体情况进行调整。

3.材料溢出或烧伤：可能是激光功率过高，请适当降低功率。

4.加工过程中出现异常声音或异味：可能是机器发生故障或配件损坏，请立即停止运行并检修。

5.激光雕刻机无法开机或无法正常工作：可能是电源连接不良，请检查电源连接是否正确。

以上是对激光雕刻机的使用说明进行的简要讲解，希望能对使用者提供帮助。

在实际使用过程中，还需要根据机型和具体情况进行进一步了解和掌握。

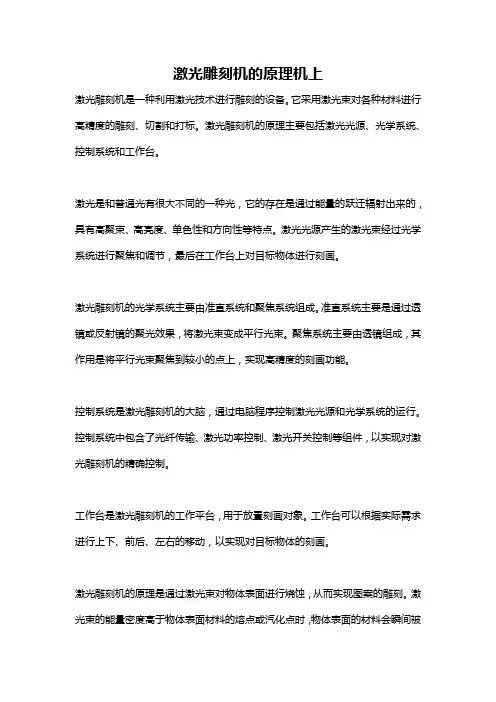

激光雕刻机的原理机上激光雕刻机是一种利用激光技术进行雕刻的设备。

它采用激光束对各种材料进行高精度的雕刻、切割和打标。

激光雕刻机的原理主要包括激光光源、光学系统、控制系统和工作台。

激光是和普通光有很大不同的一种光，它的存在是通过能量的跃迁辐射出来的，具有高聚束、高亮度、单色性和方向性等特点。

激光光源产生的激光束经过光学系统进行聚焦和调节，最后在工作台上对目标物体进行刻画。

激光雕刻机的光学系统主要由准直系统和聚焦系统组成。

准直系统主要是通过透镜或反射镜的聚光效果，将激光束变成平行光束。

聚焦系统主要由透镜组成，其作用是将平行光束聚焦到较小的点上，实现高精度的刻画功能。

控制系统是激光雕刻机的大脑，通过电脑程序控制激光光源和光学系统的运行。

控制系统中包含了光纤传输、激光功率控制、激光开关控制等组件，以实现对激光雕刻机的精确控制。

工作台是激光雕刻机的工作平台，用于放置刻画对象。

工作台可以根据实际需求进行上下、前后、左右的移动，以实现对目标物体的刻画。

激光雕刻机的原理是通过激光束对物体表面进行烧蚀，从而实现图案的雕刻。

激光束的能量密度高于物体表面材料的熔点或汽化点时，物体表面的材料会瞬间被蒸发、烧蚀或者气化，形成一个坑洞或图案。

激光束的刻画效果是由控制系统调节的激光功率、激光束的聚集和扫描速度等参数来决定的。

不同的材料对激光的反应是不一样的。

通常来说，对于有机材料如纸张、布料，激光雕刻机刻画效果较好；对于无机材料如石头、金属，激光雕刻机需要更高的功率才能够获得较好的刻画效果。

激光雕刻机广泛应用于数码产品、工艺品、广告、标识、纸箱制作等领域。

它的刻画效果精确、速度快、无污染，且可以实现自动化生产。

在工业生产中，激光雕刻机不仅可以提高生产效率，还可以减少人力投入，降低生产成本。

激光雕刻机的原理是利用激光束对材料进行烧蚀，从而实现刻画。

它的工作原理主要分为激光光源、光学系统、控制系统和工作台四个部分。

激光光源产生激光束，光学系统对激光束进行聚焦和调节，控制系统控制激光源和光学系统运行，工作台上放置刻画对象。

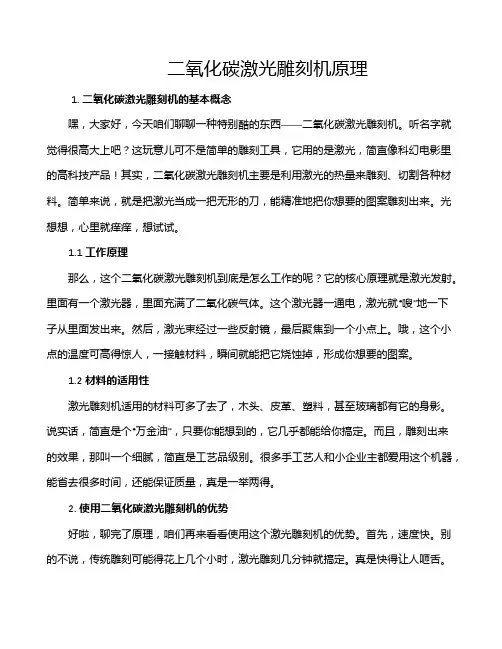

二氧化碳激光雕刻机原理1. 二氧化碳激光雕刻机的基本概念嘿，大家好，今天咱们聊聊一种特别酷的东西——二氧化碳激光雕刻机。

听名字就觉得很高大上吧？这玩意儿可不是简单的雕刻工具，它用的是激光，简直像科幻电影里的高科技产品！其实，二氧化碳激光雕刻机主要是利用激光的热量来雕刻、切割各种材料。

简单来说，就是把激光当成一把无形的刀，能精准地把你想要的图案雕刻出来。

光想想，心里就痒痒，想试试。

1.1 工作原理那么，这个二氧化碳激光雕刻机到底是怎么工作的呢？它的核心原理就是激光发射。

里面有一个激光器，里面充满了二氧化碳气体。

这个激光器一通电，激光就“嗖”地一下子从里面发出来。

然后，激光束经过一些反射镜，最后聚焦到一个小点上。

哦，这个小点的温度可高得惊人，一接触材料，瞬间就能把它烧蚀掉，形成你想要的图案。

1.2 材料的适用性激光雕刻机适用的材料可多了去了，木头、皮革、塑料，甚至玻璃都有它的身影。

说实话，简直是个“万金油”，只要你能想到的，它几乎都能给你搞定。

而且，雕刻出来的效果，那叫一个细腻，简直是工艺品级别。

很多手工艺人和小企业主都爱用这个机器，能省去很多时间，还能保证质量，真是一举两得。

2. 使用二氧化碳激光雕刻机的优势好啦，聊完了原理，咱们再来看看使用这个激光雕刻机的优势。

首先，速度快。

别的不说，传统雕刻可能得花上几个小时，激光雕刻几分钟就搞定。

真是快得让人咂舌。

其次，精度高。

激光可以做到1毫米以内的误差，哎呀，真是“寸劲”十足，想要啥形状，基本上都能实现。

2.1 操作简单你可能会想，听上去这么高科技，会不会特别难操作？其实不然！大多数激光雕刻机都配有简单易懂的操作界面，甚至新手上手也没啥压力。

很多机器支持电脑连接，可以直接导入你设计的图案，几步操作就能完成雕刻，真是个“技术小白”也能轻松搞定。

2.2 应用广泛再来聊聊它的应用场景。

无论是做个定制礼品，还是公司标志，激光雕刻机都能大显身手。

比如，送朋友个刻有名字的木质小礼物，绝对能让人心里暖暖的；或者是给家里的小玩意儿加点个性，立马有了自己的风格。

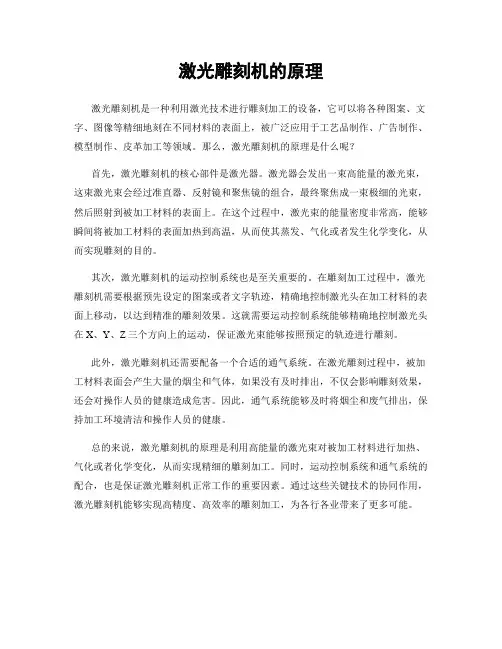

激光雕刻机的原理
激光雕刻机是一种利用激光技术进行雕刻加工的设备，它可以将各种图案、文字、图像等精细地刻在不同材料的表面上，被广泛应用于工艺品制作、广告制作、模型制作、皮革加工等领域。

那么，激光雕刻机的原理是什么呢？
首先，激光雕刻机的核心部件是激光器。

激光器会发出一束高能量的激光束，这束激光束会经过准直器、反射镜和聚焦镜的组合，最终聚焦成一束极细的光束，然后照射到被加工材料的表面上。

在这个过程中，激光束的能量密度非常高，能够瞬间将被加工材料的表面加热到高温，从而使其蒸发、气化或者发生化学变化，从而实现雕刻的目的。

其次，激光雕刻机的运动控制系统也是至关重要的。

在雕刻加工过程中，激光雕刻机需要根据预先设定的图案或者文字轨迹，精确地控制激光头在加工材料的表面上移动，以达到精准的雕刻效果。

这就需要运动控制系统能够精确地控制激光头在X、Y、Z三个方向上的运动，保证激光束能够按照预定的轨迹进行雕刻。

此外，激光雕刻机还需要配备一个合适的通气系统。

在激光雕刻过程中，被加工材料表面会产生大量的烟尘和气体，如果没有及时排出，不仅会影响雕刻效果，还会对操作人员的健康造成危害。

因此，通气系统能够及时将烟尘和废气排出，保持加工环境清洁和操作人员的健康。

总的来说，激光雕刻机的原理是利用高能量的激光束对被加工材料进行加热、气化或者化学变化，从而实现精细的雕刻加工。

同时，运动控制系统和通气系统的配合，也是保证激光雕刻机正常工作的重要因素。

通过这些关键技术的协同作用，激光雕刻机能够实现高精度、高效率的雕刻加工，为各行各业带来了更多可能。

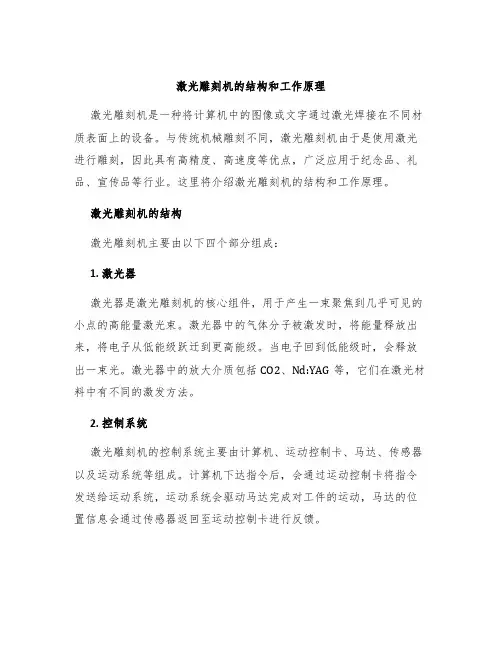

激光雕刻机的结构和工作原理激光雕刻机是一种将计算机中的图像或文字通过激光焊接在不同材质表面上的设备。

与传统机械雕刻不同，激光雕刻机由于是使用激光进行雕刻，因此具有高精度、高速度等优点，广泛应用于纪念品、礼品、宣传品等行业。

这里将介绍激光雕刻机的结构和工作原理。

激光雕刻机的结构激光雕刻机主要由以下四个部分组成：1. 激光器激光器是激光雕刻机的核心组件，用于产生一束聚焦到几乎可见的小点的高能量激光束。

激光器中的气体分子被激发时，将能量释放出来，将电子从低能级跃迁到更高能级。

当电子回到低能级时，会释放出一束光。

激光器中的放大介质包括CO2、Nd:YAG等，它们在激光材料中有不同的激发方法。

2. 控制系统激光雕刻机的控制系统主要由计算机、运动控制卡、马达、传感器以及运动系统等组成。

计算机下达指令后，会通过运动控制卡将指令发送给运动系统，运动系统会驱动马达完成对工件的运动，马达的位置信息会通过传感器返回至运动控制卡进行反馈。

3. 光路系统激光雕刻机中的光路系统主要由反射镜以及凸透镜等组成，其功能是将激光发生器发出的光束反射、折射和聚焦，传送到要处理材料表面。

通过调整凸透镜的位置和倾斜角度，可以使激光束成为一个尖锐的光点，保证刻画的效果可以满足要求。

4. 工作台工作台是激光雕刻机的基础，可以分为标准固定工作台与真空吸附工作台两种。

其主要功能是固定要雕刻加工的物品，并使其与激光束相对应，在或纸、塑料、木、皮革、织物等材质上进行刻画。

激光雕刻机的工作原理激光雕刻机将计算机中的文字或图像设计，根据设计要求选择不同的激光适配器，然后必须使工作板最佳位置。

然后开启激光照射工件，激光束成层次状地照耀于工作板之上，通过激光的高温烧蚀的方式进行凸起和微观断裂，使被雕刻平面上出现文字、图案或图像。

激光刻画的原理是通过控制遮光板人机放置在工艺头两侧的，然后在工艺头两侧开一些罅隙，以便激光穿过罅隙照射到工件平面发生酸蚀，即所谓的点蚀(Keyhole)或拓个洞(Hole drilling)。

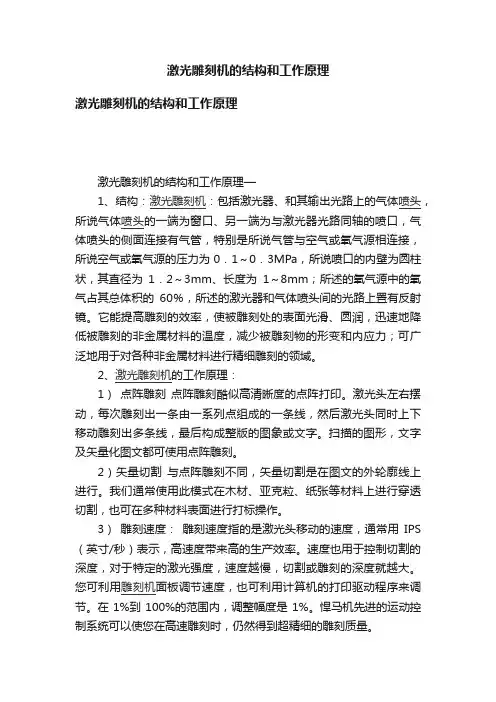

激光雕刻机的结构和工作原理激光雕刻机的结构和工作原理激光雕刻机的结构和工作原理—1、结构：激光雕刻机：包括激光器、和其输出光路上的气体喷头，所说气体喷头的一端为窗口、另一端为与激光器光路同轴的喷口，气体喷头的侧面连接有气管，特别是所说气管与空气或氧气源相连接，所说空气或氧气源的压力为0．1～0．3MPa，所说喷口的内壁为圆柱状，其直径为1．2～3mm、长度为1～8mm；所述的氧气源中的氧气占其总体积的60％，所述的激光器和气体喷头间的光路上置有反射镜。

它能提高雕刻的效率，使被雕刻处的表面光滑、圆润，迅速地降低被雕刻的非金属材料的温度，减少被雕刻物的形变和内应力；可广泛地用于对各种非金属材料进行精细雕刻的领域。

2、激光雕刻机的工作原理：1）点阵雕刻点阵雕刻酷似高清晰度的点阵打印。

激光头左右摆动，每次雕刻出一条由一系列点组成的一条线，然后激光头同时上下移动雕刻出多条线，最后构成整版的图象或文字。

扫描的图形，文字及矢量化图文都可使用点阵雕刻。

2）矢量切割与点阵雕刻不同，矢量切割是在图文的外轮廓线上进行。

我们通常使用此模式在木材、亚克粒、纸张等材料上进行穿透切割，也可在多种材料表面进行打标操作。

3）雕刻速度：雕刻速度指的是激光头移动的速度，通常用IPS （英寸/秒）表示，高速度带来高的生产效率。

速度也用于控制切割的深度，对于特定的激光强度，速度越慢，切割或雕刻的深度就越大。

您可利用雕刻机面板调节速度，也可利用计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

悍马机先进的运动控制系统可以使您在高速雕刻时，仍然得到超精细的雕刻质量。

4）雕刻强度：雕刻强度指射到于材料表面激光的强度。

对于特定的雕刻速度，强度越大，切割或雕刻的深度就越大。

您可利用雕刻机面板调节强度，也可利用计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

强度越大，相当于速度也越大。

切割的深度也越深。

5）斑大小：激光束光斑大小可利用不同焦距的透镜进行调节。

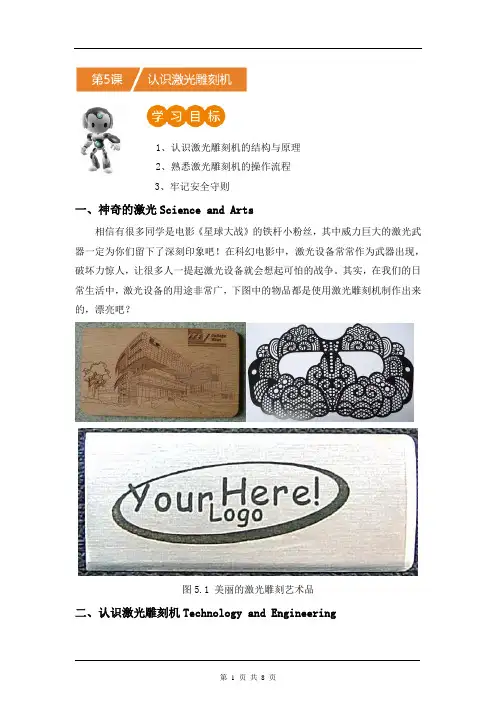

1、认识激光雕刻机的结构与原理2、熟悉激光雕刻机的操作流程3、牢记安全守则一、神奇的激光Science and Arts相信有很多同学是电影《星球大战》的铁杆小粉丝，其中威力巨大的激光武器一定为你们留下了深刻印象吧！在科幻电影中，激光设备常常作为武器出现，破坏力惊人，让很多人一提起激光设备就会想起可怕的战争。

其实，在我们的日常生活中，激光设备的用途非常广，下图中的物品都是使用激光雕刻机制作出来的，漂亮吧？图5.1 美丽的激光雕刻艺术品二、认识激光雕刻机Technology and Engineering见识了激光雕刻机的神奇本领之后，让我们来认识一下激光雕刻机的结构吧！激光雕刻机包含以下几个主要构件。

图5.2 激光雕刻机的基本结构明确了激光雕刻机各主要部分的具体位置，我们再来了解一下它们的功能与作用吧！序号名称作用1 激光发生器是整个激光雕刻系统的核心部分，目前最为常用的是二氧化碳激光器。

不同的加工方式需不同的运行功率。

2 光路系统是激光器和加工机的连接点，这个系统控制着光束的反射、折射、分散、聚焦以及传输。

光束经反射后再由透镜聚焦，最终到达加工物的表面。

3 加工机是承受加工物品的部分，加工的过程主要是加工物件和激光束的相对运动，因此运动时的可调节精度决定加工的精度。

4 控制系统是激光雕刻机的大脑，读取加工数据、控制各部件的协调工作。

5 辅助设备拓展激光雕刻的功能，例如利用水泵提供冷却水来稳定激光管的温度，或利用一些输气的系统为激光头提供一些助燃的气体等。

在认识了激光雕刻机的主要工作部件后，我们来了解一下，激光雕刻机是如何制作出美丽工艺品的呢？激光雕刻机的工作流程为：图5.3 激光雕刻机工作流程1、激光雕刻机采用何种雕刻方式呢？激光雕刻机主要以点阵雕刻的方式对原材料进行加工，点阵雕刻酷似高清晰度的点阵打印。

激光头左右摆动，每次雕刻出由一系列点组成的一条线，然后激光头同时上下移动雕刻出多条线，最后构成整版的图象或文字。

激光雕刻机数控工作原理
激光雕刻机数控工作原理:
激光雕刻机是一种采用激光束对物体表面进行切割、雕刻、打标等加工的设备。

其数控工作原理如下：
1. CAD设计：首先，需要使用计算机辅助设计（CAD）软件
进行图像或文字的设计和编辑，生成激光刻划的矢量图像文件。

2. 数据传输：将设计好的图像文件通过计算机与激光雕刻机连接的方式传输到激光雕刻机的控制系统。

一般情况下，可以通过USB、以太网或Wi-Fi等接口进行数据传输。

3. 图像处理：激光雕刻机的控制系统会对接收到的图像文件进行解码和处理，将矢量图像数据转换为激光刻划机可以识别和执行的指令。

4. XY运动控制：配备有XY运动平台的激光雕刻机会根据指
令控制工作台在水平方向上的移动，从而实现刻划物体的位置调整。

5. 激光发射：激光源（如CO2激光管）会发射出高能量密度
的激光束。

该激光束经过准直、聚焦等光学系统的处理，聚焦到非金属或有机材料表面。

6. 物体刻划：激光束在物体表面刻划时，通过控制激光的开关和功率来实现刻槽深浅、速度和形状等参数的调整。

激光束照
射到物体上时，物体表面的材料受到激光能量的熔化或蒸发，并形成所需的图案或文字。

7. 重复操作：激光雕刻机会根据指令重复执行上述步骤，直到整个图案或文字刻划完成。

需要注意的是，不同类型的激光雕刻机可能具有不同的数控工作原理，例如光纤激光雕刻机和半导体激光雕刻机等。

以上是一般激光雕刻机的基本数控操作过程。

光纤激光雕刻机工作原理光纤激光雕刻机是一种利用激光技术进行雕刻的设备。

它采用了光纤激光器作为光源，通过光纤传输激光束到达雕刻头，从而实现对工件进行精细雕刻的功能。

我们来了解一下光纤激光器的工作原理。

光纤激光器是一种利用光纤作为传输介质的激光器。

它的核心部件是光纤放大器，通过激光在光纤中的传播和放大，最终产生高能量、高质量的激光束。

光纤激光器具有体积小、能耗低、维护简单等优点，因此在激光雕刻机中得到了广泛应用。

接下来，我们来了解一下光纤激光雕刻机的工作过程。

首先，将需要雕刻的图案或文字输入到电脑中，并通过相应的软件进行处理。

然后，电脑将处理好的图案或文字发送给光纤激光雕刻机。

光纤激光雕刻机根据接收到的指令，控制光纤激光器发射激光束。

光纤激光束从光纤激光器传输到雕刻头时，会通过一个聚焦透镜进行聚焦。

聚焦透镜可以将光束聚焦到一个非常小的点上，从而提高激光的功率密度，使得激光能够更加精确地对工件进行雕刻。

当激光束聚焦到工件上时，会产生高温和高能量，从而使工件表面的材料发生热化、蒸发或燃烧。

通过控制激光束的移动轨迹，可以实现对工件表面的精细雕刻。

光纤激光雕刻机的工作原理可以总结为以下几个步骤：输入图案或文字、软件处理、发送指令、激光器发射激光束、聚焦透镜聚焦、激光束雕刻工件。

在实际应用中，光纤激光雕刻机可以用于对各种材料进行雕刻，包括金属、塑料、木材等。

它具有雕刻速度快、雕刻效果好、雕刻精度高等优点，因此在珠宝加工、工艺品制作、标牌制作等领域得到了广泛应用。

光纤激光雕刻机的工作原理是基于激光技术的，通过控制激光束的移动和聚焦，实现对工件的精细雕刻。

它不仅提高了雕刻效率和精度，还拓宽了雕刻材料的范围。

相信随着激光技术的不断发展和创新，光纤激光雕刻机将在更多领域发挥作用，为人们带来更多的便利和惊喜。

激光雕刻原理
激光雕刻是一种加工方法，它的工作原理是利用一束有序的激光光束来雕刻特定形状的物体，可以改变表面形状来实现定制加工，从而大大简化了加工过程，并使加工效率大大提高。

激光雕刻机有很多种形式，但它们的基本原理都是一样的，下面将对激光雕刻的工作原理进行简单介绍。

激光雕刻的基本原理是将一束有序的激光光束聚集到待加工的表面上，产生的激光束可以瞬间将表面物质融化，形成一个火花状的物质，从而将表面物质转移到其他位置，形成特定的形状。

由于激光束能够在物质表面产生很多细小的小孔，所以激光雕刻机多用于制作薄膜、树脂、玻璃、PCB板等精密零部件。

激光雕刻技术的发展使得它在加工能力上大大提高，由于激光光束可以聚集在极小的区域、更精确可控，改变工艺方式及用料，使得激光雕刻技术成为当今最灵活的加工技术之一，可以实现对复杂形状的特殊零件的精确加工。

激光雕刻机还可以用于制作各种模型，而且雕刻出的模型可以保持非常高的精度，从而实现定制加工。

激光雕刻机同时还可以用于特定材料的分离，例如铝板、铜板、钢板等，从而可以进行通孔、穿孔、拉孔等加工。

总之，激光雕刻是一种成熟的加工技术，它能够实现特殊形状和精确度的高精度加工，使得加工工作变得容易，提高了加工效率，同时能够减少加工过程中产生的废料，更为经济、实用。
