激光雕刻机原理及使用共22页

激光内雕机的工作原理
激光内雕机是一种利用激光技术进行雕刻的设备。

它主要通过控制激光束的聚焦和定位，将高能量的激光束聚焦到工件表面，从而在工件表面产生所需的图案或文字。

具体来说，激光内雕机的工作原理主要包括以下几个步骤：
1. 激光发生器发出激光。

激光内雕机使用的激光一般为CO2
激光，其发生器通过电流或光束的激励产生激光束。

2. 激光束的聚焦。

激光束经过一组透镜，通过调整透镜的位置和角度，将激光束聚焦为高能量的细束。

3. 激光束的定位。

通过控制激光束的路径和位置，使其精确地照射到工件表面的特定位置。

4. 激光雕刻。

当激光束照射到工件表面时，其高能量会使工件表面的材料局部蒸发或气化，从而在工件表面形成所需的图案或文字。

需要注意的是，激光内雕机的工作原理还与工件表面材料有关。

不同的材料对激光的吸收和反射能力不同，因此可能需要调整激光的功率和频率以适应不同的材料。

总的来说，激光内雕机通过控制激光束的聚焦和定位，在工件表面产生所需的图案或文字。

它具有高精度、高效率和无接触的特点，在广泛应用于工艺品制作、标牌雕刻等领域。

二氧化碳激光雕刻机原理1. 二氧化碳激光雕刻机的基本概念嘿，大家好，今天咱们聊聊一种特别酷的东西——二氧化碳激光雕刻机。

听名字就觉得很高大上吧？这玩意儿可不是简单的雕刻工具，它用的是激光，简直像科幻电影里的高科技产品！其实，二氧化碳激光雕刻机主要是利用激光的热量来雕刻、切割各种材料。

简单来说，就是把激光当成一把无形的刀，能精准地把你想要的图案雕刻出来。

光想想，心里就痒痒，想试试。

1.1 工作原理那么，这个二氧化碳激光雕刻机到底是怎么工作的呢？它的核心原理就是激光发射。

里面有一个激光器，里面充满了二氧化碳气体。

这个激光器一通电，激光就“嗖”地一下子从里面发出来。

然后，激光束经过一些反射镜，最后聚焦到一个小点上。

哦，这个小点的温度可高得惊人，一接触材料，瞬间就能把它烧蚀掉，形成你想要的图案。

1.2 材料的适用性激光雕刻机适用的材料可多了去了，木头、皮革、塑料，甚至玻璃都有它的身影。

说实话，简直是个“万金油”，只要你能想到的，它几乎都能给你搞定。

而且，雕刻出来的效果，那叫一个细腻，简直是工艺品级别。

很多手工艺人和小企业主都爱用这个机器，能省去很多时间，还能保证质量，真是一举两得。

2. 使用二氧化碳激光雕刻机的优势好啦，聊完了原理，咱们再来看看使用这个激光雕刻机的优势。

首先，速度快。

别的不说，传统雕刻可能得花上几个小时，激光雕刻几分钟就搞定。

真是快得让人咂舌。

其次，精度高。

激光可以做到1毫米以内的误差，哎呀，真是“寸劲”十足，想要啥形状，基本上都能实现。

2.1 操作简单你可能会想，听上去这么高科技，会不会特别难操作？其实不然！大多数激光雕刻机都配有简单易懂的操作界面，甚至新手上手也没啥压力。

很多机器支持电脑连接，可以直接导入你设计的图案，几步操作就能完成雕刻，真是个“技术小白”也能轻松搞定。

2.2 应用广泛再来聊聊它的应用场景。

无论是做个定制礼品，还是公司标志，激光雕刻机都能大显身手。

比如，送朋友个刻有名字的木质小礼物，绝对能让人心里暖暖的；或者是给家里的小玩意儿加点个性，立马有了自己的风格。

激光雕刻机操作手册一、前言激光雕刻机是一种利用激光技术进行雕刻和切割的先进设备。

它能够在各种材料上精确地制作出复杂的图案、文字和形状，广泛应用于工业生产、艺术创作、标识制作等领域。

为了确保您能够安全、正确地操作激光雕刻机，充分发挥其性能，请仔细阅读本操作手册。

二、设备概述1、激光雕刻机的组成部分激光发生器：产生高强度的激光束。

控制系统：包括电脑软件和硬件，用于控制激光的输出、运动轨迹等参数。

机械运动系统：确保工作平台的精准移动。

冷却系统：防止设备过热，保证正常运行。

2、工作原理激光雕刻机通过电脑控制激光束的强度、聚焦和运动轨迹，使材料表面在高能量激光的作用下发生气化、燃烧或熔化，从而实现雕刻和切割的效果。

三、安全注意事项1、激光辐射激光具有较强的辐射，避免直接注视激光束，操作时务必佩戴防护眼镜。

2、防火激光雕刻过程中可能产生火花和高温，周围环境应避免易燃物，并配备灭火器。

3、电气安全确保设备接地良好，避免触电事故。

4、通风工作区域应保持良好的通风，排除有害气体和烟尘。

5、人员培训操作人员必须经过专业培训，了解安全操作规程。

四、设备安装与调试1、安装环境要求平稳的地面，避免震动。

温度适宜，避免过热或过冷。

干燥、清洁的空间，防止灰尘进入设备。

2、安装步骤将设备放置在预定位置，调整水平。

连接电源、数据线等线路。

安装冷却系统，并确保其正常工作。

3、调试打开设备，进行初始化设置。

校准激光束的焦点和位置。

测试机械运动系统的精度和稳定性。

五、操作流程1、准备工作选择合适的材料，并将其固定在工作平台上。

打开电脑，启动激光雕刻软件。

2、设计图形在软件中绘制或导入需要雕刻的图形。

设置雕刻参数，如激光功率、速度、深度等。

3、发送指令确认设计无误后，将雕刻指令发送给激光雕刻机。

4、监控雕刻过程在雕刻过程中，密切观察设备运行情况，如有异常及时停止。

5、完成雕刻雕刻完成后，关闭激光雕刻机和电脑软件。

六、常见问题及解决方法1、雕刻效果不理想检查激光功率和速度设置是否合适，进行调整。

激光雕刻机通过激光器产生激光后由反射镜传递并通过聚集镜照射到加工物品上，使加工物品（表面）受到强大的热能而温度急剧增加，使该点因高温而变形，因而形状诞生了。

激光雕刻机工作方式1、点阵雕刻，激光头左右摆动，每次雕刻出一条由一系列点组成的一条线，然后激光头同时上下移动雕刻出多条线，最后构成整版的图象或文字。

2、矢量切割，与点阵雕刻不同，矢量切割是在图文的外轮廓线上进行,可雕刻材料：木制品、有机玻璃、金属板、玻璃、石材、水晶、可丽耐、纸张、双色板、氧化铝、皮革、树脂、喷塑金属\激光雕刻机相对普通雕刻机，速度更快，更省人工，光斑小，雕刻强度更大。

激光雕刻机能提高雕刻的效率，使被雕刻处的表面光滑、圆润，迅速地降低被雕刻的非金属材料的温度，减少被雕刻物的形变和内应力；可广泛地用于对各种非金属材料进行精细雕刻的领域。

1.激光管安装支点要合理，支点应在激光管总长的1/4处, 否则造成激光管光斑模式变坏，有些工作一段时间光斑变成几个点，致使激光功率下降无法达到要求，造成不断地换管,认真阅读《激光管使用注意事项》。

2.冷却系统要接地,经常清洗水箱和水路, 制冷温控水箱温控点要合理，否则造成激光管容易破损和结露功率下降、管的冷水头脱落、寿命大大缩短，有时无法工作，造成不断换管。

3.水保护应经常检查清洗，冷却水经常不能冲开水保护浮子开关或水保护浮子开关不复位，不能采用短接方法解决燃眉之急。

冷却水质要好，水嘴铝质氧化物太严重，使用一段时间就要定期清洗水泵和水管、水保护里的污垢，否则造成激光管爆裂或冷水头脱落。

4.吸风装置应定期检查清理，把风机风管清理干净.否则很多烟雾灰尘排不出去，严重快速地污染镜片和激光管 , 使各机械电子部件容易氧化造成接触不好。

5.聚焦镜和反光镜检查，工作一会镜架就发热，镜片表面变色生锈；脱膜开裂都是属于要更换的对象，特别是很多客户用大气泵和空压机，这样在聚焦镜片上就很快积水，所以必须按时检查镜片（激光管出光口）光路系统的清洁和质量好坏。

激光雕刻机的结构和工作原理激光雕刻机的结构和工作原理激光雕刻机的结构和工作原理—1、结构：激光雕刻机：包括激光器、和其输出光路上的气体喷头，所说气体喷头的一端为窗口、另一端为与激光器光路同轴的喷口，气体喷头的侧面连接有气管，特别是所说气管与空气或氧气源相连接，所说空气或氧气源的压力为0．1～0．3MPa，所说喷口的内壁为圆柱状，其直径为1．2～3mm、长度为1～8mm；所述的氧气源中的氧气占其总体积的60％，所述的激光器和气体喷头间的光路上置有反射镜。

它能提高雕刻的效率，使被雕刻处的表面光滑、圆润，迅速地降低被雕刻的非金属材料的温度，减少被雕刻物的形变和内应力；可广泛地用于对各种非金属材料进行精细雕刻的领域。

2、激光雕刻机的工作原理：1）点阵雕刻点阵雕刻酷似高清晰度的点阵打印。

激光头左右摆动，每次雕刻出一条由一系列点组成的一条线，然后激光头同时上下移动雕刻出多条线，最后构成整版的图象或文字。

扫描的图形，文字及矢量化图文都可使用点阵雕刻。

2）矢量切割与点阵雕刻不同，矢量切割是在图文的外轮廓线上进行。

我们通常使用此模式在木材、亚克粒、纸张等材料上进行穿透切割，也可在多种材料表面进行打标操作。

3）雕刻速度：雕刻速度指的是激光头移动的速度，通常用IPS （英寸/秒）表示，高速度带来高的生产效率。

速度也用于控制切割的深度，对于特定的激光强度，速度越慢，切割或雕刻的深度就越大。

您可利用雕刻机面板调节速度，也可利用计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

悍马机先进的运动控制系统可以使您在高速雕刻时，仍然得到超精细的雕刻质量。

4）雕刻强度：雕刻强度指射到于材料表面激光的强度。

对于特定的雕刻速度，强度越大，切割或雕刻的深度就越大。

您可利用雕刻机面板调节强度，也可利用计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

强度越大，相当于速度也越大。

切割的深度也越深。

5）斑大小：激光束光斑大小可利用不同焦距的透镜进行调节。

激光雕刻机使用方法说明书I. 简介激光雕刻机是一种先进的装置，通过激光技术实现对不同材料的精确雕刻。

本说明书将详细介绍激光雕刻机的使用方法，包括准备工作、操作步骤和注意事项等。

II. 准备工作在使用激光雕刻机之前，请务必完成以下准备工作：1. 驱动程序安装根据您所使用的激光雕刻机型号，将驱动程序光盘插入计算机，按照提示进行安装。

若未提供光盘，请前往制造商官方网站下载并安装最新的驱动程序。

2. 电源连接将激光雕刻机的电源线插入适配器，并将适配器插头插入可靠的电源插座。

确保电源线没有损坏并连接牢固。

3. 材料准备选取适当的材料进行雕刻，并保证其表面平整。

推荐使用木材、皮革、玻璃、塑料等材料，避免使用易燃或有毒的材料。

III. 操作步骤遵循以下步骤正确操作激光雕刻机以获得理想的雕刻效果：1. 打开驱动程序通过桌面图标或开始菜单中的快捷方式打开激光雕刻机的驱动程序。

2. 设置参数在驱动程序界面中，根据材料类型和雕刻要求设置以下参数：- 激光功率：根据材料类型和密度调整激光的功率输出。

- 雕刻速度：根据雕刻要求设置激光移动的速度。

- 雕刻深度：根据需要调整激光的雕刻深度。

3. 导入设计文件点击驱动程序界面中的“导入”按钮，选择需要雕刻的设计文件。

确保文件格式与驱动程序兼容。

4. 调整雕刻位置通过驱动程序界面中的控制按钮，调整激光雕刻机的工作位置，使激光在材料上正确对准雕刻区域。

5. 开始雕刻确认所有参数设置无误后，点击驱动程序界面中的“开始”按钮，激光雕刻机将自动开始工作。

在雕刻过程中，请避免触摸激光或靠近工作区域。

IV. 注意事项为确保安全和保持设备的良好状态，请遵循以下注意事项：1. 安全操作- 在操作激光雕刻机前，务必戴上适当的防护眼镜，避免激光对眼睛造成伤害。

- 切勿触摸运行中的激光束，以免烫伤皮肤。

- 避免在易燃或有毒材料上进行雕刻，以防发生危险。

2. 通风环境- 使用激光雕刻机时，请确保使用环境通风良好，以避免激光产生的气体和异味对人体造成伤害。

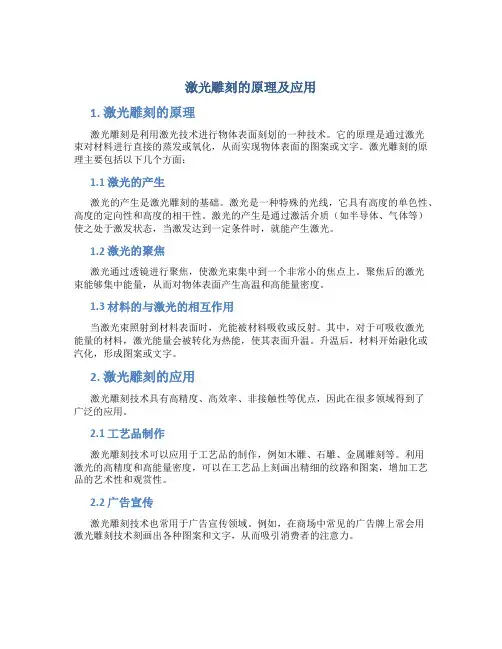

激光雕刻的原理及应用1. 激光雕刻的原理激光雕刻是利用激光技术进行物体表面刻划的一种技术。

它的原理是通过激光束对材料进行直接的蒸发或氧化，从而实现物体表面的图案或文字。

激光雕刻的原理主要包括以下几个方面：1.1 激光的产生激光的产生是激光雕刻的基础。

激光是一种特殊的光线，它具有高度的单色性、高度的定向性和高度的相干性。

激光的产生是通过激活介质（如半导体、气体等）使之处于激发状态，当激发达到一定条件时，就能产生激光。

1.2 激光的聚焦激光通过透镜进行聚焦，使激光束集中到一个非常小的焦点上。

聚焦后的激光束能够集中能量，从而对物体表面产生高温和高能量密度。

1.3 材料的与激光的相互作用当激光束照射到材料表面时，光能被材料吸收或反射。

其中，对于可吸收激光能量的材料，激光能量会被转化为热能，使其表面升温。

升温后，材料开始融化或汽化，形成图案或文字。

2. 激光雕刻的应用激光雕刻技术具有高精度、高效率、非接触性等优点，因此在很多领域得到了广泛的应用。

2.1 工艺品制作激光雕刻技术可以应用于工艺品的制作，例如木雕、石雕、金属雕刻等。

利用激光的高精度和高能量密度，可以在工艺品上刻画出精细的纹路和图案，增加工艺品的艺术性和观赏性。

2.2 广告宣传激光雕刻技术也常用于广告宣传领域。

例如，在商场中常见的广告牌上常会用激光雕刻技术刻画出各种图案和文字，从而吸引消费者的注意力。

2.3 皮革加工激光雕刻技术可以应用于皮革制品的加工。

通过激光束的高能量密度，可以在皮革上雕刻出各种图案和文字，从而使皮革制品更加独特和时尚。

2.4 医疗器械标识激光雕刻技术还可以用于医疗器械的标识。

通过激光雕刻技术可以将医疗器械上的标识、序列号等信息直接雕刻在器械表面，提高标识的永久性和耐用性。

2.5 电子产品外壳加工激光雕刻技术还可以应用于电子产品的外壳加工。

通过激光雕刻技术可以在电子产品的外壳上刻画出各种图案和标识，使产品更加美观和个性化。

3. 总结激光雕刻技术是一种应用广泛的现代加工技术，它利用激光的特性对物体表面进行刻划。

激光雕刻机自动工作原理
激光雕刻机的自动工作原理如下：
1. 传感器检测：激光雕刻机首先通过传感器检测待雕刻物体的位置、形状和表面特征，以确定雕刻范围和参数。

2. 三维扫描：激光雕刻机利用内置的三维扫描系统，对待雕刻物体进行快速而准确的三维扫描。

通过扫描，获取待雕刻物体的坐标和形状信息。

3. 数控系统：激光雕刻机配备了高精度的数控系统，它根据接收到的扫描数据和用户设定的雕刻参数，自动计算和生成雕刻路径。

4. 高能激光束：激光雕刻机通过激光发射器产生一束高能激光束。

这束激光束具有很高的集中能力和瞬时功率，能够将材料表面局部加热至高温，从而实现切割或雕刻的效果。

5. 自动控制：激光雕刻机的数控系统通过高速计算，精确地控制激光束的移动和功率输出。

它能够实现高速而精确的位置定位和雕刻路径控制，从而实现自动雕刻。

6. 材料加工：当激光束沿着预定轨迹运动时，它会与材料表面相互作用，产生切割或蚀刻效果。

激光雕刻机能够根据事先设定的雕刻参数，自动控制激光束的输出功率和加工速度，以实现对材料表面的精确雕刻。

总结而言，激光雕刻机的自动工作原理包括传感器检测、三维扫描、数控系统的计算与控制、激光束的高能输出、自动控制和材料加工。

这些自动化的步骤使激光雕刻机能够实现高速、精确的雕刻效果。

前言感谢您购买正天数控激光雕刻机,该设备是光、机、电一体化的高科技产品。

为了您能更好的使用及维护该设备,请仔细阅读说明书,并按照说明书的步骤操作。

本手册详尽介绍了设备的特点、结构、安装调试、操作流程及日常维护保养与安全注意事项等方面的知识。

选用本公司配套ACE软件的用户,请在“软件使用手册”中查看软件的使用方法及具体参数。

使用时如有解决不了的故障,请与本公司当地售后服务中心联系,我们时刻为您贴心服务。

重要声明!因使用不当或不遵守操作规程引起的任何损失,公司概不负责。

本手册最终解释权归北京开天科技有限公司所有,公司保留修改本手册中一切资料、数据、技术细节等的权利。

北京正天恒业数控技术有限公司2012.01.06安全注意事项★在操作设备之前,用户务必认真阅读本操作手册,严格遵守操作规程。

★激光加工可能存在风险,用户应慎重考虑被加工对象是否适合激光作业。

★加工对象及排放物应符合当地的法律、法规要求。

★本设备使用四类激光器(强激光辐射,该激光辐射可能会引起以下事故:①点燃周边的易燃物;②激光加工过程中,因加工对象的不同可能会产生其它的辐射及有毒、有害气体;③激光辐射的直接照射会引起人体伤害。

因此,设备使用场所必须配备消防器材,严禁在工作台及设备周围堆放易燃、易爆物品,同时务必保持通风良好。

★设备所处环境应干燥,无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度10-35℃,工作环境湿度5-95%(无凝水。

★设备工作电压:AC220V,50HZ。

当电网电压不稳或不匹配时,禁止开机。

★雕刻机及其相关联的其它设备都必须安全接地,方可开机操作。

★设备在开机状态下,必须有专人值守,如出现异常状况应立即切断所有电源,并积极采取相应措施;人员离开前必须切断所有电源,严禁擅自离开。

★严禁在设备中放置任何不相干的全反射或漫反射物体,以防激光反射到人体或易燃物品上。

★设备应远离对电磁干扰敏感之电气设备,可能对其产生电磁干扰。
