袋式除尘器的选型计算喷吹口-

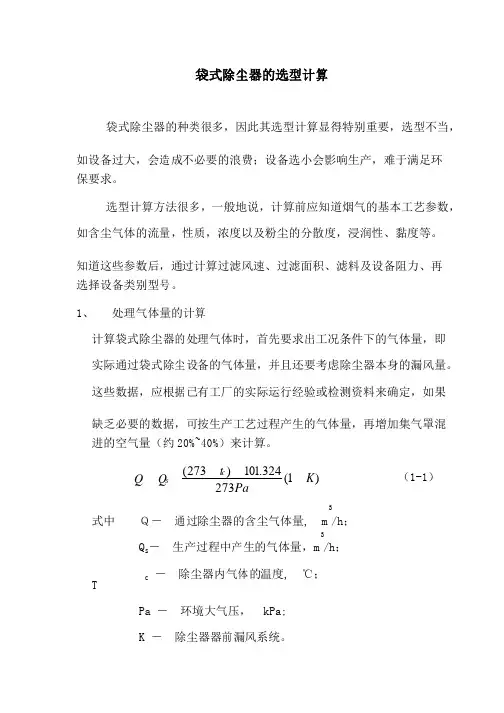

袋式除尘器的选型计算袋式除尘器的种类很多，因此其选型计算显得特别重要，选型不当，如设备过大，会造成不必要的浪费；设备选小会影响生产，难于满足环保要求。

选型计算方法很多，一般地说，计算前应知道烟气的基本工艺参数，如含尘气体的流量，性质，浓度以及粉尘的分散度，浸润性、黏度等。

知道这些参数后，通过计算过滤风速、过滤面积、滤料及设备阻力、再选择设备类别型号。

1、处理气体量的计算计算袋式除尘器的处理气体时，首先要求出工况条件下的气体量，即实际通过袋式除尘设备的气体量，并且还要考虑除尘器本身的漏风量。

这些数据，应根据已有工厂的实际运行经验或检测资料来确定，如果缺乏必要的数据，可按生产工艺过程产生的气体量，再增加集气罩混进的空气量（约20%~40%）来计算。

Q Q s (273t c)101.324273P a(1K)（1-1）式中Ｑ－通过除尘器的含尘气体量, m/h；Q s－生产过程中产生的气体量，m/h；Tc－除尘器内气体的温度, ℃；Pa－环境大气压，kPa;K －除尘器器前漏风系统。

33应该注意，如果生产过程产笺气体量是工作状态下的气体量，进行选 型比较时则需要换算为标准状态下的气体量。

２、过滤风速的选取过滤风速的大小，取决于含尘气体的性状、织物的类别以及料尘的性质，一般按除尘器样本推荐的数据及使用者的实践经验选取。

多数反吹风袋式除尘器的过滤风速在 0.6~1.3m/s 之间，脉冲袋式除尘器的过滤风速在 1.2~2m/s 左右，玻璃纤维袋式除尘器的过滤风速约 为 0.5~0.8m/s ，表１所列过滤风速可供参考：表１３、过滤面积的确定（１） 总过滤面积 根据通过除尘器的总气量和选定的 过滤速度，按下式计算总过滤面积：SS 1S 2Q 60S2（1-2）式中Ｓ－ 总过滤面积 m2；S1— 滤袋工作部分的过滤面积 m ;S2— 滤袋清灰部分的过滤面积 m ;22Q —通过除尘器的总气体量m/h;求出总过滤面积后，就可以确定袋式除尘器的总体规模和尺寸。

课程设计字第院（系）材料科学与工程专业材料科学与工程班级姓名济南大学2012 年 12月 29日课程设计任务书学院材料科学与工程专业材料科学与工程学生姓名学号课程设计题目 500t/d粉磨（球磨）生产线设计课程设计内容与要求：1.设计基本参数选粉机：旋风式选粉机;循环负荷率：150%;回粉输送距离：20.35 M;成品输送设备：FU拉链机;2．设计要求1、设计计算：球磨机、选粉机、斗式提升机、风机、回磨粗粉输送机、成品输送机选型计算;2、绘制生料粉磨系统的工艺布置图或设备安装图（1#图纸1张）。

3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备。

5．绘图工具计算机（AutoCAD）绘图设计开始日期 2012年12月29日指导老师教研室主任（签字）年月日目录一、前言 (2)1．袋式收尘器的简介 (2)二、ZX型袋式除尘器的选择和计算 (2)1．工作原理 (2)2．结构特征 (3)3．技术性能 (3)4．袋式除尘器的净化能力可按下式计算 (3)5．除尘风管直径的计算 (4)6．除尘系统流体阻力的计算 (4)三、袋收尘器安装注意事项 (5)四、袋收尘器日常维护及检修 (5)五、斗式提升机的简介 (6)六、斗式提升机的选型计算与校核及各种系数的确定 (7)1．斗式提升机输送能力的计算 (7)2．电机功率大小的计算选择 (8)3．电磁振动喂料机喂料能力的计算 (9)七、斗式提升机设备的运行与维修 (10)1．斗式提升机的安全操作规程 (10)2．斗式提升机的维护保养 (10)八、结束语 (11)九、个人感想 (11)十、参考资料 (12)一前言在这即将结束的学期末，我们开始了课程设计，在刘老师和孙老师的带领下，我们分成了四大组，我是第三组，我们一起探讨钻研专业知识，开始了在水泥知识海洋里遨游…………袋式收尘器的简介袋式收尘器是一种高效率的除尘设备。

它利用多孔纤维材料对含尘气体进行过滤，使粉尘与气体分离。

现在设计计算一款小型脉冲袋式除尘器，具体计算步骤及选型如下：
1、布袋选择：直径160，长度1200，
单个布袋除尘面积：0.16×3.1415926×1.2=0.6032 米²
布袋数量：30个×0.6032=18.0956米²
2、风机选型计算：
风量：过滤风速按1米/分钟
18.0956×1×60=1085.7344 立方米
查风机参数选择4-72-3.2A-2.2KW风机，全压792～1300，风量：1688~3517
3、脉冲阀规格：
1寸直角脉冲阀，单个脉冲阀喷吹6的布袋
（不知道该如何列式计算）
4、喷吹管与袋口距离计算：
套用计算公式：（160-48）/0.353=317
感觉太高了吧，最终按大家的经验选择喷吹高度150mm
5、导流管的长度：
不知如何计算，目前定位喷吹口与导流管车削加工一体成型，喷吹孔6毫米，导流管长度35毫米，
导流管孔径16毫米
5、气包容量计算：
采用168无缝管制作，长度950毫米，应该够了吧？
我算出来是310左右，减去袋口内缩100-150等于210-160mm
风机的全压算低了，除尘器的阻力算到1200~1500Pa比较合适，你还要加上管道的阻力损失。

布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下;下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14这个不需要说明了把D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条注意：这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条,为了方便,选择200/1条>200/1.1条,其实多几条可以满足处理风量,对计算无影响4.其实以上的全是基础,接下来的几点才是精髓前面计算了这么多,是为什么接下来要做什么首先我们要明确,除尘器的心脏是什么是电磁阀所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀;至于为什么选这个型号,那是领导安排的如果真要了解怎么选型的话,最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1.阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2.这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好,知道这些后,我选择的是中间那种40mm/Cv=513脉冲长度0.15sec可以理解为膜片打开到关闭的时间5.电磁阀的吐出流量1选用GOYENΦ40mm电磁阀Q=198.3XCvXP1/根号G------------抱歉,懒得找跟号Q----------吐出流量Cv---------流动系数P1---------表压就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa G----------气体比重这个可以无视,常温下空气比重为1.14Q=198.3x51x3/跟号1.14=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的抱歉,我也不知道,但是每个阀都有自己的计算公式2压力容器的必要容积这里就是算气包的直径和长度能够吐出71/0.15sec的压力容器的流量V=Q/P1-P2V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力这个根据工况确定,本人选1.5V=71100/1.5kg=47.41L算到这里后,就先停一停因为先要大概算下花板的排部根据滤带数量200个,我选择20X10的排部方式比较容易计算即电磁阀20个,喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先,计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话,兄弟们,实在太难看了;所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计总的长度我算下来为L1=3994mm≈4000mm注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大让费材料,太小容易碰,并无实际规则知道了上箱体花板的长度,主要是为了确定气包的长度众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算S=V/LV----------这里的V就是上面算出来的压力容器必要容积L----------4000mm这个应该明白把--所以压力容器的截面积S=V/L=47410/400cm=118.525单位忘记了查手册,我用的应该是日标这里要查的是日标的管子的型号,压力容器是个圆形的钢管--以下是我查的：SGP150AΦ165.2X5.0t这里的165.2是外径5.0t是说明这个管壁厚5.0mm得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2189>118满足条件所以压力容器型号SGP150AX4000mm实际应较4000mm稍小6.喷嘴数量除尘器较小,喷嘴也相应改小本人打过电话给除尘器制造厂家,他们的最小喷嘴为Φ7,是内径Φ7喷嘴的截面积S=ПR2=38.465Φ9喷嘴面积S=63.6布袋体积V3=ПXR2XL=31.68立方米Φ7喷嘴吐出量Q1=0.185XSXP1X根号273/293=3.11L/0.15secΦ9.......Q2=5.1L/0.15sec这里本人也不太了解的地方E1=3.11/31.68=0.099<0.135E2=5.1/31.68=0.135<0.161<2.0所以选择Φ9的喷嘴再确定数量N=Q/Q2=71/5.1=13;9=14个也就是这个电磁脉冲阀能满足14个喷嘴所以,我们之前所说的20X10的方案,成立基本上计算部分到此外型的设计无外乎就是往核心部分罩个罩子。

5．布袋除尘器的选型和设计（方案设计里要说明为什么选用布袋除尘器）5．1袋式除尘器的选型布袋除尘器是使含尘气流通过过滤虑料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作虑料的空气过虑器，主要用于通风及空气调节方面的气体净化。

袋式除尘器的除尘效率一般可达99％以上，其除尘效率高，性能稳定可靠，操作简单，得到广泛的应用。

现主要从结构型式、通风方式、滤袋形状、滤料、清灰方式和运行方式六个方面进行选型。

5．1．1结构型式除尘器的进口布置有上进气和下进气两种方式，上进气气流与粉尘沉降方向一致，有利于粉尘的沉降，在滤袋上形成均匀粉尘层，过滤性能好，但结构较复杂，且不易调节滤袋张力。

配气需设置两层花板，成本及设备费用高，安装复杂且花板易积灰，灰斗易滞留空气，增加结露的可能性。

而下进气结构较简单，能避免上进气出现的缺点，也是现在运用较多的进气方式，其具有气流稳定、滤袋安装容易调节等优点。

故本次的设计选择下进气。

5．1．2通风方式正压式除尘器设在风机正压段，含尘气体流经风机压入除尘器，使除尘器在正压下工作。

其构造简单，节省管道。

但因含尘气体通过风机，风机叶片磨损较大。

负压式除尘器设在风压负压段，除尘器内空气被风机吸出形成负压，风机吸入的是净化后的气体，对风机叶轮磨损较小，并且不易发生因附着粉尘而产生的喘振等类事故。

因为我们处理的粉尘粒径分布范围较大，不易使用正压式，所以选择负压式除尘器，即将风机装在除尘器之后。

5．1．3滤袋形状布袋除尘器按照虑袋的形状主要分为扁袋和圆袋2种型式。

扁袋形式较多，单位体积过滤面积大，结构紧凑，但结构复杂，清灰换袋困难，制作要求较高，虑袋之间易堵塞，清灰效果常不如圆袋。

而采用圆袋受力均匀，支撑骨架及连接简单，清灰所需动力小，检查维护方便。

故本次的除尘系统选择圆袋除尘器。

5．1．4滤料滤料式组成袋式除尘器的核心部分，其性能对袋式除尘器操作有很大影响。

选择滤料时必须考虑含尘气体的特征，如颗粒和气体性质（温度、湿度、粒径和含尘浓度等）。

我国环保部门采用的的mg/m3,把它转换成PPM 时，两者转换时 查到下面的公式mg/m3=M/22.4·ppm·[273/(273+T)]*（Ba/101325） 上式中：M----为气体分子量 ppm----测定的体积浓度值 T----温度 Ba----压力袋 除尘计算1、工况风量Q)1(*324.101*15.273)15.273(*K Pat Q Q S ++=Q S —标况气量，m 3/h ，按锅炉烟气工况量的110%计算 t —工况温度，℃ Pa —当地大气压， kPa K —漏风率（3～5%） 2、过滤面积S ，m 2vQS 60=v —过滤速度，m/min即过滤速度SQ v 60=实际过滤速度ps vv ε=εp —粉尘层的平均空隙率，一般为0.8～0.95. 3、滤袋数nDLS n π=D —滤袋直径mm （外滤式110～180mm ，内滤式200～300mm ） L —袋长m （2～10mm ）4、进出口参数 进口尺寸：S1136001v QS =V 1—进口风速m/s为了不让粒径大的颗粒积于管道内，使得管道堵塞，在进除尘器之前的管道中采用大风速，一般进气口风速15—25m/s ，根据不同粉尘采用不同风速（除尘器后的排气管道内由于不存在粉尘沉淀问题，气体流速取8～12m/s 。

大型除尘系统采用砖或混凝土制管道时，管道内的气速常采用6～8m/s，垂直管道如烟囱出口气速取10～20m/s。

那么进出气口尺寸可由截面积算出，一般截面形状为圆形或方形。

含尘气体在管道内的速度也可采用下述的经验计算方法求得。

(1)在垂直管道内，气速应大于管道内粉尘粒子的悬浮速度，考虑到管道内的气流速度分布的不均匀性和能够带走贴近管壁的尘粒，管道内的气速应为尘粒悬浮速度的1.3～1.7倍。

对于管路比较复杂和管壁粗糙度较大的取上限，反之取下限。

(2)在水平管道内，气速应按照能够吹走沉积在管道底部的尘粒的条件来确定。

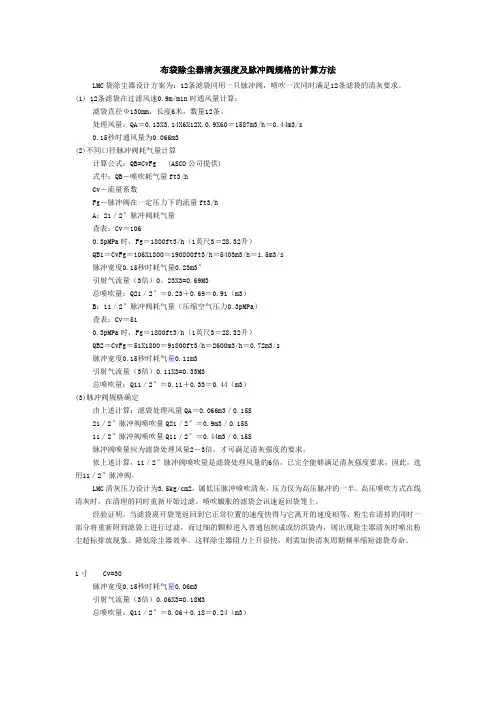

布袋除尘器清灰强度及脉冲阀规格的计算方法LMC袋除尘器设计方案为：12条滤袋同用一只脉冲阀，喷吹一次同时满足12条滤袋的清灰要求。

(1) 12条滤袋在过滤风速0.9m/min时通风量计算：滤袋直径Ф130mm，长度6米，数量12条。

处理风量：QA＝0.13X3.14X6X12X.0.9X60＝1587m3/h＝0.44m3/s0.15秒时通风量为0.066m3(2)不同口径脉冲阀耗气量计算计算公式：QB=CvFg (ASCO公司提供)式中：QB－喷吹耗气量ft3/hCv－流量系数Fg－脉冲阀在一定压力下的流量ft3/hA：21／2″脉冲阀耗气量查表：Cv＝1060.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升）QB1＝CvFg＝106X1800＝190800ft3/h＝5403m3/h＝1.5m3/s脉冲宽度0.15秒时耗气量0.23m3″引射气流量（3倍）0。

23X3=0.69M3总喷吹量：Q21／2″＝0.23＋0.69＝0.91（m3）B：11／2″脉冲阀耗气量（压缩空气压力0.3pMPa）查表：Cv＝510.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升）QB2＝CvFg＝51X1800＝91800ft3/h＝2600m3/h＝0.72m3/s脉冲宽度0.15秒时耗气量0.11m3引射气流量（3倍）0.11X3=0.33M3总喷吹量：Q11／2″＝0.11＋0.33＝0.44（m3）(3)脉冲阀规格确定由上述计算：滤袋处理风量QA＝0.066m3／0.15S21／2″脉冲阀喷吹量Q21／2″＝0.9m3／0.15S11／2″脉冲阀喷吹量Q11／2″＝0.44m3／0.15S脉冲阀喷量应为滤袋处理风量2－3倍，才可满足清灰强度的要求。

依上述计算，11／2″脉冲阀喷吹量是滤袋处理风量的6倍，已完全能够满足清灰强度要求，因此，选用11／2″脉冲阀。

LMC清灰压力设计为3.5kg/cm2，属低压脉冲喷吹清灰，压力仅为高压脉冲的一半。

布袋除尘器设计制作选型的主要技术参数布袋除尘器的适用范围广泛：基本都能适用: 机械设备、车间打磨、电厂、钢铁厂、水泥厂、化工厂、冶炼、碳素、铸造等厂。

袋式除尘器的种类很多，因此，其选型计算显得特别重要，选型不当，如设备过大，会造成不必要的流费；设备选小会影响生产，难于满足环保要求。

选择正确的袋式除尘器可以更好的达到除尘效果，解决烟气污染。

布袋除尘器设计制作选型的主要技术参数包括处理气体流量、过滤风速、除尘效率、进口粉尘浓度、排放浓度、滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量、压力损失、漏风率、耗钢量、引风机规格型号、除尘器的长宽高等。

1、处理气体流量，也叫处理风量，一般用单位体积下的流量表示，单位为m3/h。

处理风量一般是指除尘设备在一定时间内所能净化气体的量（用体积来表示）。

它是袋式除尘器设计中最重要的因素之一。

依风量为依据设计或选择袋式除尘器时，一般不能使除尘器在超过划定风量的情况下运行，否则，滤袋轻易堵塞，寿命缩短，压力损失大幅度上升，除尘效率也要降低；但也不能将风量选的过大，否则增加设备投资和占地面积。

选择处理风量经常是根据工艺情况和经验来决定的。

2、除尘效率。

指含尘气流通过集尘器时，在同一时间内被捕集的粉尘量与进入集尘器的粉尘量之比，用百分率表示。

除尘效率是集尘器重要技术指标。

几乎所有的工业用的袋式除尘器的除尘效率都可以达到或超过99%，但是清灰方法的设计却有所不同。

清灰方式至关重要，以为他不仅影响布袋除尘器的大小和造价，更关系到除尘器的使用维护和在线运行的情况。

工业常用的袋式除尘器有机械振动、逆气流反吹和脉冲喷吹袋式除尘器。

振动和反吹风清灰是布袋除尘器最早使用的清灰方式。

过滤室在进行清灰时必须用风门隔离烟气2-5min，反吹风清灰对布袋的折曲较轻，因此布袋的寿命会长些。

单位面积滤布的最大粉尘容尘量在0.1-1.0kg/㎡之间，这取决于粉尘和滤袋的性质。

反吹风布袋除尘器的过滤风速一般在0.5-2m/min范围内，对于机械振动布袋除尘器，滤袋上粉尘的残留量与振动次数和振动强度有关.在选择除尘器时，一般不需计算除尘效率。

袋式除尘器的选型计算
简介：
选型计算的目标：
1.确定袋式除尘器的处理风量和压差；
2.确定袋式除尘器的过滤面积和袋数。

计算步骤：
1.确定处理风量：
处理风量是指袋式除尘器单位时间内处理的气体体积。

根据工况条件和空气净化要求，可以通过以下公式计算处理风量：
处理风量=工况气体体积流量×处理效率
其中，工况气体体积流量是指工况条件下流经除尘器的气体体积，处理效率是指袋式除尘器的过滤效果。

2.确定压差：
压差是指气体通过袋式除尘器时所产生的阻力。

根据工况条件和压差限制，可以通过以下公式计算压差：
压差=（气体密度×处理风量^2×常数）/（过滤面积×袋数）
其中，常数是与道流性能和过滤袋形状等参数相关的系数。

3.确定过滤面积：
过滤面积是指袋式除尘器中用于过滤粉尘的袋子的总面积。

根据工况条件和过滤效果要求，可以通过以下公式计算过滤面积：
过滤面积=处理风量/过滤速度
其中，过滤速度是指气体通过袋子时的线速度。

4.确定袋数：
袋数是指袋式除尘器中用于过滤粉尘的袋子的数量。

根据工况条件和
袋式除尘器设计的要求，可以通过以下公式计算袋数：
袋数=过滤面积/单个袋子的面积
以上为袋式除尘器选型计算的基本步骤。

在实际应用中，还需考虑袋
式除尘器的材质、结构和操作维护等因素，以确保选型的准确性和稳定性。

同时，在进行选型计算时，还应参考相关国家标准和行业规范的要求，以
保证袋式除尘器的使用安全和环保效果。

总结：。

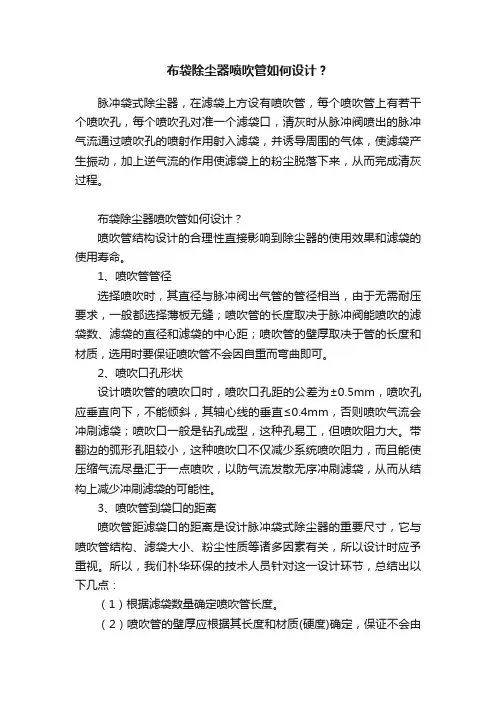

布袋除尘器喷吹管如何设计？脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。

布袋除尘器喷吹管如何设计？喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。

1、喷吹管管径选择喷吹时，其直径与脉冲阀出气管的管径相当，由于无需耐压要求，一般都选择薄板无缝；喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；喷吹管的壁厚取决于管的长度和材质，选用时要保证喷吹管不会因自重而弯曲即可。

2、喷吹口孔形状设计喷吹管的喷吹口时，喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直≤0.4mm，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型，这种孔易工，但喷吹阻力大。

带翻边的弧形孔阻较小，这种喷吹口不仅减少系统喷吹阻力，而且能使压缩气流尽量汇于一点喷吹，以防气流发散无序冲刷滤袋，从而从结构上减少冲刷滤袋的可能性。

3、喷吹管到袋口的距离喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。

所以，我们朴华环保的技术人员针对这一设计环节，总结出以下几点：（1）根据滤袋数量确定喷吹管长度。

（2）喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。

（3）高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气流的偏中心现象发生。

（4）如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。

（5）为了保证脉冲气流量进入第一个滤袋和最后一个滤袋的差别在士10%以内，同一条喷吹管上的孔径可能会不同。

一般是远离气包的喷吹孔比靠近气包的喷吹孔径小0.5～1.0mm。

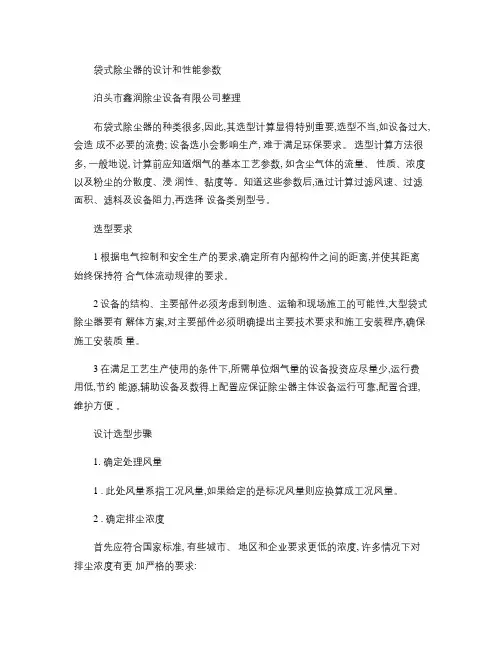

袋式除尘器的设计和性能参数泊头市鑫润除尘设备有限公司整理布袋式除尘器的种类很多,因此,其选型计算显得特别重要,选型不当,如设备过大,会造成不必要的流费; 设备选小会影响生产, 难于满足环保要求。

选型计算方法很多, 一般地说, 计算前应知道烟气的基本工艺参数, 如含尘气体的流量、性质、浓度以及粉尘的分散度、浸润性、黏度等。

知道这些参数后,通过计算过滤风速、过滤面积、滤料及设备阻力,再选择设备类别型号。

选型要求1根据电气控制和安全生产的要求,确定所有内部构件之间的距离,并使其距离始终保持符合气体流动规律的要求。

2设备的结构、主要部件必须考虑到制造、运输和现场施工的可能性,大型袋式除尘器要有解体方案,对主要部件必须明确提出主要技术要求和施工安装程序,确保施工安装质量。

3在满足工艺生产使用的条件下,所需单位烟气量的设备投资应尽量少,运行费用低,节约能源,辅助设备及数得上配置应保证除尘器主体设备运行可靠,配置合理,维护方便。

设计选型步骤1. 确定处理风量1 . 此处风量系指工况风量,如果给定的是标况风量则应换算成工况风量。

2 . 确定排尘浓度首先应符合国家标准, 有些城市、地区和企业要求更低的浓度, 许多情况下对排尘浓度有更加严格的要求:毒性粉尘;透平机进气净化;垃圾焚烧尾气;大型高炉的煤气净化。

3 . 确定运行温度上限应低于所选滤料允许的长期使用温度,下限应高于露点温度 15~20℃。

当烟气中含有酸性气体时,露点温度较高,应予以特别的关注。

4 . 选择清灰方式根据:粉尘清灰的难易程度 ; 烟气含尘浓度的大小。

对于粉尘粘而细的炉窑烟气 , 或含尘浓度高的烟气 , 宜采用清灰能力强的清灰方式反之可选择清灰能力较弱的清灰方式,原则上宜优先选用强力清灰方式。

因此, 在选择除尘器时, 应根据进入袋式除尘器的气体含尘浓度及粉尘性质等因素来确定合适的除尘滤袋、过滤风速及合理的喷吹制度, 使除尘器以较低的运行费用, 获得良好的工作性能。

.
. ASCO脉冲阀喷吹耗气量的计算
计算喷吹所需要的耗气量公式：
举例：4米长的袋子，口径16cm，每个脉冲阀要清12个滤袋
直径*π（3.14）*滤袋长度
0.16米*3.14*4米=2.01平方米
2.01平方米*12个滤袋=24平方米（也就是每个脉冲阀要清灰的面积）
一般每平米所需的耗气量通常业内定在10-15nl/㎡平方米（依照粉尘的含尘量、浓稠度来预估）
所以也就是预估要清灰的粉尘为一般的粉尘，我们以每1个平方米需要12nl（升）
24平方米*12升=288升
之后我们就去找脉冲阀喷吹量的对应表，一般脉冲宽度建议在100-200千秒（ms），所以找到对应表1.5寸脉冲阀，脉冲宽度150千秒用6公斤压力喷吹量达到280升，所以由此可以建议客户以这样的滤袋清灰面积用1.5寸电磁脉冲阀是足够的。

气包容积的计算方式：
举例：气包长度为5米，直径40cm，体积为
半径*半径*π*长度
也就是0.2*0.2*3.14*5=0.628立方米=628升（为气包的容积，在自然大气的状态下）
容积*压力（公斤）=每次脉冲喷吹耗气量
628升*5公斤=3140（每次喷吹空压机对气包所给予的气量）
每次喷吹所消耗的量不得超过气包内容的50%，这是为了保证在下一次喷吹时能够供给脉冲阀喷吹足够的气量
一般建议1.5寸使用8寸气包，2寸脉冲阀使用10寸的气包，3寸脉冲阀使用12寸气包（或以上，14寸也有）。

布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。

袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。

袋式除尘器的选型1．处理气体量的计算计算袋式除尘器的处理气体量时，首先要求出工况条件下的气体量，并且还要考虑除尘器本身的漏风量。

Q=Qs－(273+Tc)×101.324/273Pa×﹙1＋K﹚，Q——通过除尘器含尘气体量，m³/h;Qs——生产过程产生的气体量，m/h;Tc——除尘器内气体的温度，摄氏度；Pa——环境大气压，kpa;K——除尘器前漏风系数。

2.过滤风速的选取多数反吹风袋式除尘器的过滤风速在0.6-1.3m/s之间。

脉冲袋式除尘器的过滤风速在1.2-2.0m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5-0.8m/s。

3.总过滤面积S=S1+S2=Q／60V+S2式中：S——总过滤面积，m²;S1——滤袋工作过滤面积，m²S2——滤袋清灰部分的过滤面积，m²;Q——通过除尘器的总气体量，m³/h;V——过滤速度，m/min4.滤袋直可取150—250mm，长度以2-3米。

由于清灰强度不大，滤袋寿命较长，一般可达1-3年。

过滤风速一般为0.5-0.8m/min,阻力约500-1000pa,除尘器的入口含尘质量浓度通常不超过3-5m/min.本体阻力大体在50-500pa之间。

使用脉冲除尘器时如果滤袋上端带有文氏管导流器，则需要加上50-150pa的阻力损失。

这部分阻力是不可忽视的。

5.由于机械振打的振打加速度分布均匀，因此设计中，通常需要停风清灰。

但是机械振打袋式除尘器通常是小型设备，不停风清灰的场合也很多。

6.脉冲阀。

脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式和淹没式两类，每类有6个规格接口从20-76(3/4英寸至3英寸)。

每个阀一次喷吹耗气量30-600m³/min(0.2-0.6MPa).值得注意的是国产脉冲阀的工作压力直角式阀是0.4-0.6Mpa,淹没式阀是0.2-0.6Mpa.进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa，两类阀没有承受压力和应用压力高低之区分。

布袋式除尘器过滤风速的正确选择及设计计算方法合理地在设计布袋袋式除尘器工作中选定除尘器的过滤风速十分重要。

正确地选择过滤风速，不仅对于控制污染、保护环境有重要作用，而且对于提高设备处理含尘气体的能力，降低设备投资从而减少工程造价，也具有极重要的经济意义。

那么，如何正确地选定过滤风速呢？下面请跟随笔者一起了解一下过滤风速选择偏低或偏高都有自己的优点和缺点。

过滤风速偏低时，可以提高除尘效率，增强清灰能力，延长清灰周期，从而延长滤袋使用寿命。

但是，过滤风速选择偏低，就需要相应的增加除尘器的过滤面积和体积，由此将会带来设备的占地面积亦相应加大，投资增加的问题；过滤风速偏高时，可以减小过滤面积和体积，降低占地面积，降低投资。

但是，过滤风速选择偏高，会影响除尘效率，增加清灰难度，过滤阻力增大，降低滤袋使用寿命，带来运行和维护费用增加的问题。

实际上，选择风速是一项较复杂的工作，孤立地看待上述优点和缺点是远远不够的，它与粉尘性质、含尘气体的初始浓度、滤料种类、清灰方式有密切的关系。

而正确选择过滤风速的关键，首先在于弄清粉尘及含尘气体的性质；其次还要正确理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系。

首先，对于粉尘及含尘气体的性质应该掌握以下几点：第一，要弄清粉尘的粘性。

对布袋式除尘器，粘性的影响更为突出，因为除尘效率及过滤阻力在很大程度上取决于从滤料上清除粉尘的能力。

第二，要弄清粉尘的粒径分布。

它是由各种不同粒径的粒子组成的集合体，单纯用平均粒径来表征这种集合体是不够的。

第三，应弄清粉尘的容重或堆积比重，即单位体积的粉尘重量。

其中的单位体积包括尘粒本身体积、尘粒表面吸附的空气体积、尘粒本身的微孔、尘粒之间的空隙。

弄清粉尘的容重，对通风除尘具有重要意义，因为它与粉尘的清灰性能有密切的联系。

第四，应弄清含尘气体的物理、化学性质，如温度、含湿量、化学成份及性质。

其次，对于过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，可以从下述三方面来进行分析：第一，过滤阻力方面。

长袋低压脉冲式除尘器喷吹管及喷嘴大小的确定一般来说，喷嘴孔径截面积之和a与脉冲阀出气口截面积b之比c约等于50％～65％。

如3″淹没式脉冲阀喷吹管上有16个喷嘴，喷嘴孔径平均15mm，截面积176mm2，a＝16×176＝2816mm2，脉冲阀出气口直径为81mm，截面积b＝5150㎜2，则c＝2816/5150＝54％，在50％～65％的范围内。

我们在设计KDM220-2×6型袋式除尘器喷吹管时，每根喷吹管上有11个孔，喷吹孔平均孔径为19mm，总截面积a＝3117 mm2 ，脉冲阀管截面积b＝5150㎜2，则c＝3117/5150＝60.5％。

脉冲气流从脉冲阀喷吹后，沿喷吹管的长度方向上，其速度和静压力分布是不均匀的，为保证每个喷吹孔的喷气量相当。

设计喷吹管上喷嘴孔径的大小时，离脉冲阀远的喷吹孔径小，一般比离脉冲阀近的喷吹孔径要小0.5～2.0mm。

1、喷吹孔形状我们通常设计喷吹管的喷吹口时, 喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直度≤0.4㎜，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型,这种孔易加工，但喷吹阻力大。

为此，我们在设计袋式除尘器时设计出一种带翻边的弧形孔。

这种喷吹口不仅能减少系统喷吹阻力，而且能使压缩气流尽量汇中于一点喷出，以防气流发散无序冲刷滤袋，从而从结构上减少气流冲刷滤袋的可能性。

2、喷吹管距离花板的距离喷吹管上每个喷孔下接有一个导流管，可使喷射出的气流能集中垂直向下。

导流管喷出口与滤袋口的距离h1，对喷吹清灰效果至关重要。

因为h1值太小，吸进的气流会太少，影响清灰效果；h1值太大，喷射气流可能不能进入滤袋。

所以h1值可根据射流原理和试验确定。

射流从导流管喷出后，射流不断将周围空气吸入射流之中，射流的断面不断扩大，此时的射流流量也逐渐增加，而射流速度逐渐降低直到消失。

射流速度开始从射流周边降低，逐步发展到射流中心。

袋式除尘器选型计算一、 处理气体量的计算 Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K ）Q ：生产过程中产生的气体量 N /h：除尘器内气体的温度 ℃P ：环境大气压 KP K ：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、 过滤风速的选取 V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min 。

袋式除尘器过滤风速 （m/min ）实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min)；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min)；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min)。

C 1：脉冲清灰（织造布）取1.0；脉冲清灰（无纺布）取1.1；反吹加振打清灰取0.7～0.85；反吹风取0.55～0.7。

C 2：如图曲线可以查找C 3：如表所列C 4：如表所示C 5：净化后含尘浓度＞30mg/m 3，取1.0；＜10mg/m 3取0.95。

三、 过滤面积计算1、有效过滤面积 160Q S V=2、总过滤面积12S S S =+S 2：滤袋清灰部分的过滤面积 四、 单条滤袋面积（圆形） 34=S DL DL S ππ=-S4：滤袋未能起过滤作用的面积，一般占滤袋面积的5%～10%。

五、 滤袋数量 3n=S S 六、 滤袋规格脉冲袋式除尘器滤袋长径比为：12:1～60:1。

（完整版）除尘器选型计算我国环保部门采⽤的的mg/m3,把它转换成PPM 时，两者转换时查到下⾯的公式mg/m3=M/22.4·ppm·[273/(273+T)]*（Ba/101325）上式中：M----为⽓体分⼦量 ppm----测定的体积浓度值 T----温度 Ba----压⼒袋除尘计算1、⼯况风量Q)1(*324.101*15.273)15.273(*K Pat Q Q S ++=Q S —标况⽓量，m 3/h ，按锅炉烟⽓⼯况量的110%计算 t —⼯况温度，℃ Pa —当地⼤⽓压， kPa K —漏风率（3～5%）2、过滤⾯积S ，m 2vQS 60=v —过滤速度，m/min即过滤速度SQv60=实际过滤速度psvvε=εp—粉尘层的平均空隙率，⼀般为0.8～0.95.3、滤袋数nDLSnπ=D—滤袋直径mm（外滤式110～180mm，内滤式200～300mm）L—袋长m（2～10mm）4、进出⼝参数进⼝尺⼨：S1136001vQS=V1—进⼝风速m/s为了不让粒径⼤的颗粒积于管道内，使得管道堵塞，在进除尘器之前的管道中采⽤⼤风速，⼀般进⽓⼝风速15—25m/s，根据不同粉尘采⽤不同风速（除尘器后的排⽓管道内由于不存在粉尘沉淀问题，⽓体流速取8～12m/s。

⼤型除尘系统采⽤砖或混凝⼟制管道时，管道内的⽓速常采⽤6～8m/s，垂直管道如烟囱出⼝⽓速取10～20m/s。

那么进出⽓⼝尺⼨可由截⾯积算出，⼀般截⾯形状为圆形或⽅形。

含尘⽓体在管道内的速度也可采⽤下述的经验计算⽅法求得。

(1)在垂直管道内，⽓速应⼤于管道内粉尘粒⼦的悬浮速度，考虑到管道内的⽓流速度分布的不均匀性和能够带⾛贴近管壁的尘粒，管道内的⽓速应为尘粒悬浮速度的1.3～1.7倍。

对于管路⽐较复杂和管壁粗糙度较⼤的取上限，反之取下限。

(2)在⽔平管道内，⽓速应按照能够吹⾛沉积在管道底部的尘粒的条件来确定。

(3)倾斜管道内的⽓速，介于垂直管道和⽔平管道之间，倾斜⾓⼤者取⼩值，倾斜⾓⼩者取⼤值。

袋式除尘器设计参数的选择和计算方法发布时间：2010-12-25 点击率：370砖瓦消费粉尘净化较重，通风除尘是砖瓦消费中的紧要环节，它对确保消费环境干净，维护消费者身心安康具有紧要意义。

袋式除尘器是一种运用无机纤维或无机纤维过滤资料将含尘气体中的粉尘滤出的除尘设备。

它不仅对粉尘有很好的捕集效果，并且辅以必要的措施还能够处置少许有毒无害的气体，因此在砖瓦工业中失掉了普遍的运用，已成为避免大气净化、改善休息恳求、回收有用物料以及维护机电设备等方面的有用安装。

但是阅历调查也发现，有些袋式除尘器的运用效果不足理想，如粉尘排放浓度超标、设备阻力过大、维护义务繁重；有的安装运用不久就弃而不必，更为严重的是有些袋式除尘器还曾显示过爆炸事故。

阅历剖析，以为唯有针对不同的详细状况，正确地设计袋式除尘器，选择合理的设计参数，方可获得高效、低耗、平安牢靠的运转效果。

袋式除尘器比拟紧要的设计参数包括滤袋选择、过滤速率、过滤面积、清灰办法等，上面就这些设计参数的选择计算办法做少许剖析。

1袋式除尘器的类型和原理根据过滤机理，可将袋式除尘器分为表层过滤器和深层过滤器。

1.1表层过滤表层过滤的机理非常随意，即采用孔径比所需捕集颗粒粒径小的薄层过滤介质来捕集颗粒。

表层过滤介质属于编织的单层构造，因而，即使过滤介质的孔径比所需捕集的粉尘的粒径要小，但是当空气携带粉尘阅历过滤介质时，粉尘颗粒易在过滤介质的小孔上搭桥，从而使过滤介质的孔径变小。

随着捕集的粉尘量增长，过滤介质外表的粉饼起到过滤介质的作用，而过滤介质自身仅仅充任粉饼的支架。

粉饼的均匀孔径比所要捕集的粉尘粒径小，因此可将混合气流中的粉尘捕集上去。

“表层过滤”即因粉尘微粒被搜集在逐步增厚的粉饼表面面上而得名。

过滤介质通常是棉布，也能够是纸张、有孔金属膜或砂层。

当混合气流阅历过滤介质时，其中的粉尘堆积在过滤介质外表上构成滤饼，此时，真正起过滤作用的是滤饼（又称初粘层）。

在表层过滤中，混合气流阅历过滤介质的均匀速率称为表观速率。
