溢流阀拆装拆装实验报告

一、实验目的1. 了解溢流阀的结构、工作原理和功能。

2. 掌握溢流阀的拆装步骤和注意事项。

3. 通过实际操作，提高对液压系统的认识和理解。

二、实验原理溢流阀是一种液压系统中的流量控制阀，其主要作用是防止液压系统过载，保护液压元件不受损害。

当系统压力超过设定值时，溢流阀会自动开启，使部分液压油流回油箱，从而降低系统压力，保证系统安全稳定运行。

三、实验器材1. 溢流阀1个2. 拆装工具1套3. 液压系统1套4. 清洁剂1瓶5. 记录本1本四、实验步骤1. 观察溢流阀结构（1）仔细观察溢流阀的外观，了解其整体结构。

（2）识别溢流阀的主要部件，如阀体、阀芯、弹簧、调压杆等。

2. 拆装溢流阀（1）拆卸前，先关闭液压系统，确保安全。

（2）拆下调节螺母，取出弹簧。

（3）用扳手拧下内六角螺钉，使阀体与阀座分离，取出阀芯。

（4）拆下闷盖，取出先导阀芯。

（5）检查各部件是否有损坏，并进行清洗。

（6）按照拆卸的相反顺序进行装配。

3. 调试溢流阀（1）将装配好的溢流阀安装在液压系统中。

（2）启动液压系统，观察溢流阀的工作情况。

（3）根据需要调整调压杆，使溢流阀在设定压力下开启。

（4）检查溢流阀是否能够正常工作，确保系统安全稳定。

五、实验结果与分析1. 通过拆装实验，我们对溢流阀的结构、工作原理和功能有了更深入的了解。

2. 在拆装过程中，我们掌握了溢流阀的拆装步骤和注意事项，提高了实际操作能力。

3. 通过调试实验，我们验证了溢流阀的性能，确保了液压系统的安全稳定运行。

六、实验总结1. 溢流阀是液压系统中重要的流量控制阀，具有保护系统安全稳定运行的作用。

2. 通过拆装实验，我们掌握了溢流阀的拆装步骤和注意事项，提高了实际操作能力。

3. 实验过程中，我们要注意安全，遵守实验规程，确保实验顺利进行。

七、实验拓展1. 研究不同类型溢流阀的结构特点和工作原理。

2. 探讨溢流阀在实际液压系统中的应用和改进方法。

3. 研究溢流阀故障诊断与维护技术。

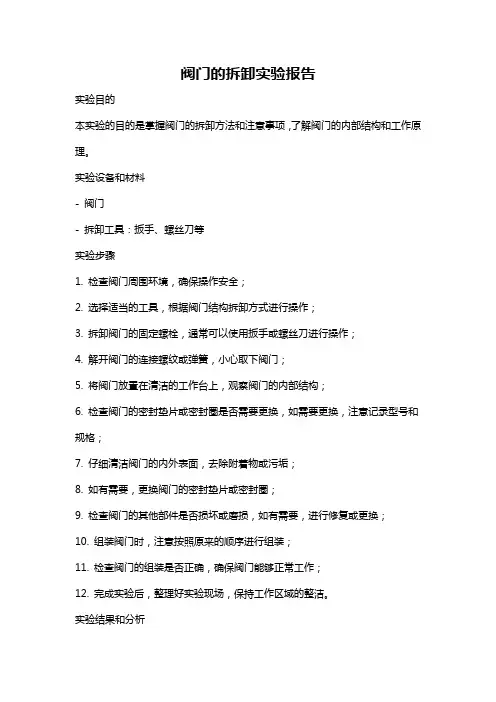

阀门的拆卸实验报告实验目的本实验的目的是掌握阀门的拆卸方法和注意事项，了解阀门的内部结构和工作原理。

实验设备和材料- 阀门- 拆卸工具：扳手、螺丝刀等实验步骤1. 检查阀门周围环境，确保操作安全；2. 选择适当的工具，根据阀门结构拆卸方式进行操作；3. 拆卸阀门的固定螺栓，通常可以使用扳手或螺丝刀进行操作；4. 解开阀门的连接螺纹或弹簧，小心取下阀门；5. 将阀门放置在清洁的工作台上，观察阀门的内部结构；6. 检查阀门的密封垫片或密封圈是否需要更换，如需要更换，注意记录型号和规格；7. 仔细清洁阀门的内外表面，去除附着物或污垢；8. 如有需要，更换阀门的密封垫片或密封圈；9. 检查阀门的其他部件是否损坏或磨损，如有需要，进行修复或更换；10. 组装阀门时，注意按照原来的顺序进行组装；11. 检查阀门的组装是否正确，确保阀门能够正常工作；12. 完成实验后，整理好实验现场，保持工作区域的整洁。

实验结果和分析通过实验拆卸阀门，观察了阀门的内部结构和工作原理，对阀门的组装和拆卸方法有了更深入的了解。

在实验过程中，发现了阀门密封垫片损坏严重的问题，需要及时更换以确保阀门的正常工作。

阀门作为流体处理系统中的重要组成部分，其性能的好坏直接影响到整个系统的安全和稳定运行。

定期进行阀门的检修和维护工作，对保障系统的正常运行至关重要。

实验心得体会通过本次实验，我深刻认识到了阀门的重要性以及维护保养工作的必要性。

阀门的拆卸虽然看似简单，但是操作过程中需要小心谨慎，避免对阀门造成二次损坏。

在进行维护和更换零件时，要注意记录型号、规格等信息，便于后期的维护和更换工作。

在实验中，我还学到了如何对阀门进行彻底的清洁和检查，以及如何正确组装阀门。

这些知识对于日常生活和工作中的阀门维护和故障排除都有很大的帮助。

综上所述，本次实验使我对阀门的拆卸和维护有了更深入的了解，培养了我细心观察和操作的能力，对今后的实际工作具有一定的指导意义。

一、实验目的1. 理解阀门的结构和功能。

2. 掌握阀门拆装的步骤和技巧。

3. 培养安全操作意识，确保实验过程中的安全。

4. 提高动手实践能力，加深对液压系统知识的理解。

二、实验原理阀门是液压系统中重要的控制元件，用于控制介质的流动、压力和流量。

本实验主要针对闸阀、球阀和截止阀进行拆装，通过实际操作了解其结构和工作原理。

三、实验工具与材料1. 实验工具：扳手、螺丝刀、锤子、扳手扳手、磁力线、水平尺等。

2. 实验材料：闸阀、球阀、截止阀、密封垫片、螺栓、螺母等。

四、实验步骤1. 闸阀拆装（1）观察闸阀的结构，了解其组成部件。

（2）将闸阀从管道上拆下，注意观察拆卸过程中的顺序。

（3）拆下阀盖，取出阀杆和阀座。

（4）检查阀杆、阀座和密封垫片，如有损坏或磨损，及时更换。

（5）将阀杆、阀座和密封垫片按拆卸顺序装回阀体。

（6）拧紧阀盖，检查密封性。

2. 球阀拆装（1）观察球阀的结构，了解其组成部件。

（2）将球阀从管道上拆下，注意观察拆卸过程中的顺序。

（3）拆下阀体，取出球体和阀杆。

（4）检查球体、阀杆和密封垫片，如有损坏或磨损，及时更换。

（5）将球体、阀杆和密封垫片按拆卸顺序装回阀体。

（6）拧紧阀体，检查密封性。

3. 截止阀拆装（1）观察截止阀的结构，了解其组成部件。

（2）将截止阀从管道上拆下，注意观察拆卸过程中的顺序。

（3）拆下阀盖，取出阀芯和阀座。

（4）检查阀芯、阀座和密封垫片，如有损坏或磨损，及时更换。

（5）将阀芯、阀座和密封垫片按拆卸顺序装回阀体。

（6）拧紧阀盖，检查密封性。

五、实验结果与分析1. 通过实验，掌握了闸阀、球阀和截止阀的拆装步骤和技巧。

2. 理解了阀门的结构和工作原理，加深了对液压系统知识的理解。

3. 培养了安全操作意识，确保了实验过程中的安全。

4. 提高了动手实践能力，为今后在实际工作中解决阀门故障打下了基础。

六、实验总结本次实验通过拆装闸阀、球阀和截止阀，使我们了解了阀门的结构、功能和工作原理，掌握了阀门拆装的步骤和技巧。

一、实验目的1. 了解先导溢流阀的结构和工作原理；2. 掌握先导溢流阀的拆装步骤和注意事项；3. 培养实际操作能力和团队合作精神。

二、实验器材1. 先导溢流阀；2. 拆装工具（扳手、螺丝刀等）；3. 实验台；4. 液压系统；5. 润滑油。

三、实验原理先导溢流阀是一种液压系统中的压力控制阀，其主要作用是控制液压系统的压力，防止系统压力过高而损坏设备。

先导溢流阀由先导阀和主阀两部分组成，先导阀负责控制主阀的启闭。

当系统压力超过设定值时，先导阀开启，主阀随之打开，实现溢流，降低系统压力。

四、实验步骤1. 拆卸前准备工作（1）观察先导溢流阀的结构，了解其组成部分和功能；（2）检查实验台和液压系统，确保设备正常；（3）准备好拆装工具和润滑油。

2. 拆卸步骤（1）拆卸调节螺母：使用扳手拧下调节螺母，使其与阀体分离；（2）拆卸阀盖：用扳手拧下阀盖上的内六角螺钉，使阀盖与阀体分离；（3）取出主阀芯和弹簧：用螺丝刀取出主阀芯和弹簧；（4）拆卸先导阀芯和弹簧：用螺丝刀取出先导阀芯和弹簧；（5）检查阀芯和弹簧：检查阀芯和弹簧是否有磨损、变形等情况；（6）清理零件：用压缩空气或清洗剂清理阀芯、弹簧等零件；（7）涂上润滑油：在阀芯、弹簧等零件上涂上适量的润滑油。

3. 装配步骤（1）将清理干净的弹簧安装到先导阀芯上；（2）将先导阀芯安装到阀体上；（3）将主阀芯和弹簧安装到主阀芯座上；（4）将阀盖安装到阀体上，并拧紧内六角螺钉；（5）将调节螺母安装到阀盖上，并拧紧；（6）检查装配质量：检查阀芯、弹簧等零件的装配质量，确保其符合要求。

4. 实验结束（1）关闭液压系统；（2）清理实验台和设备；（3）填写实验报告。

五、实验结果与分析1. 通过拆装实验，掌握了先导溢流阀的结构和工作原理；2. 在拆装过程中，注意了拆卸和装配的顺序，避免了零件损坏；3. 通过实验，提高了实际操作能力和团队合作精神。

六、实验总结本次先导溢流阀拆装实训，使我们深入了解了先导溢流阀的结构和工作原理，掌握了其拆装步骤和注意事项。

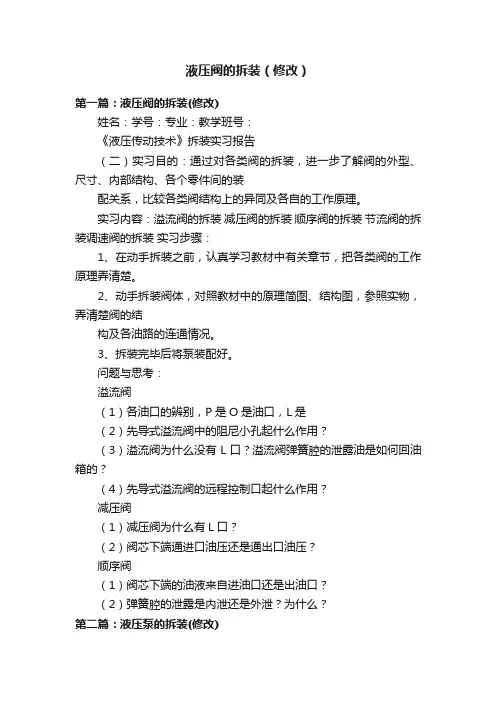

液压阀拆装实验液压阀是液压系统的控制元件，通过对液压阀的拆装加深对阀结构及工作原理的了解，并初步认识液压阀的加工及装配工艺。

二、实验工具及设备内六角扳手、固定扳手、螺丝刀、液压阀。

三、实验内容及步骤按一定步骤拆解溢流阀、减压阀、节流阀，观察及了解各零件在液压阀中的作用，了解液压阀的工作原理，并重新装配液压阀。

（一）溢流阀型号：Y型溢流阀（板式），结构图见下图：1、工作原理溢流阀进口压力油除经轴向孔g进入主阀芯5的下端外，还经轴向小孔e进入主阀芯5的上腔后，又经锥阀座上的小孔a作用在先导阀锥阀体3上。

当作用在先导阀锥阀体上的液压力小于弹簧2的预紧力时，锥阀在弹簧力的作用下关闭。

因主阀体内部无油液流动，主阀芯上下两腔液压力相等，主阀芯在主阀弹簧的作用下处于关闭状态（主阀芯处于最下端），溢流阀不溢流。

2、实验报告要求1）补全溢流阀溢流时的工作原理。

2）根据实物画出溢流阀的工作原理简图。

3、思考题1）先导阀和主阀分别是由那几个重要零件组成的？2）遥控口的作用是什么？远程调压和卸荷是怎样实现的？3）溢流阀的静特性包括那几个部分？名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

____佚名《越人歌》人生若只如初见，何事秋风悲画扇。

____纳兰性德《木兰词·拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。

____苏轼《江城子·乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。

____李之仪《卜算子·我住长江头》玲珑骰子安红豆，入骨相思知不知。

____温庭筠《南歌子词二首/ 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。

____元稹《离思五首·其四》愿得一心人，白头不相离。

____卓文君《白头吟》去年今日此门中，人面桃花相映红。

____崔护《题都城南庄》平生不会相思，才会相思，便害相思。

____徐再思《折桂令·春情》入我相思门，知我相思苦。

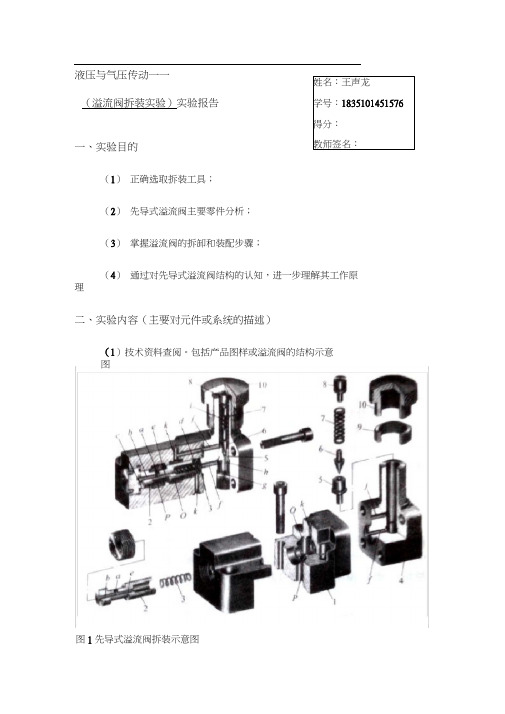

液压与气压传动一一 （溢流阀拆装实验）实验报告 一、实验目的（1） 正确选取拆装工具；（2） 先导式溢流阀主要零件分析；（3） 掌握溢流阀的拆卸和装配步骤； （4） 通过对先导式溢流阀结构的认知，进一步理解其工作原理二、实验内容（主要对元件或系统的描述）（1）技术资料查阅。

包括产品图样或溢流阀的结构示意图 图1先导式溢流阀拆装示意图姓名：王声龙 学号：1835101451576得分：教师签名：1、4 —阀盖；2 —主阀芯；3 —主阀弹簧；5—阀座；6 —先导阀芯；7 —调压弹簧；8 —调压杆；9—锁紧螺母；10 —调节螺母（2）结构和工艺分析。

按图样将溢流阀分解成几部分，分析各部分的具体结构，找出哪些是可拆的连接，哪些是不可拆的连接。

（3）分析溢流阀中主要零件的精度及装配精度的关系。

（4）密封。

密封是液压元件解决泄漏问题最主要的手段。

密封不良将产生外泄漏，或者使内泄漏超差，从而引起压力降低，速度减小，容积效率低和场地污染等问题。

密封过度虽然防止了泄漏，但会造成密封部分磨损加剧，寿命降低, 功耗加大等不良效果。

三、主要实验步骤（认识性实验略）1.溢流阀的拆装步骤（1）拆下调节螺母10。

（2）用扳手拧下4个内六角螺钉，使阀体与阀座5分离，取出弹簧3和7（3）用工具将闷盖1和4拧出，取出阀芯2和6。

（4）清洗。

在装配过程中，液压元件零部件的清洗对保证装配质量和延长元件的使用寿命均有重要意义。

密封件和精密件污染后装配，会引起液压元件的磨损加剧，甚至卡死造成重大事故。

为了使元件、辅件发挥令人满意的工作性能，达到预期的使用寿命，在装配前必须进行仔细的清洗。

（5）按拆卸的相反顺序进行装配2.溢流阀装配过程需注意的事项：(1)拆下的零件应按次序摆放，不应落地、划伤、锈蚀等。

(2)拆、装螺栓组时应对角依次拧松或拧紧。

(3)需顶出零件时，应使用铜棒适度击打，切忌用钢铁棒。

(4)装配前必须将全部零件仔细清洗、凉干，切忌用棉纱擦拭。

一、实验目的1. 了解液压阀的结构组成和工作原理；2. 掌握液压阀的拆装方法及注意事项；3. 熟悉液压阀的调试与维修技巧。

二、实验原理液压阀是液压系统中重要的控制元件，其主要作用是控制液压系统中油液的流动方向、压力和流量。

液压阀的拆装实验旨在通过实际操作，加深对液压阀结构和工作原理的理解。

三、实验器材1. 液压阀（溢流阀、减压阀、顺序阀等）；2. 拆装工具（扳手、螺丝刀、钳子等）；3. 液压泵、油箱、管道、压力表等辅助设备。

四、实验步骤1. 拆卸液压阀（1）断开液压阀与液压系统的连接，确保安全；（2）用扳手和螺丝刀将液压阀的外壳拆卸下来；（3）拆卸液压阀内部的各个零件，如阀芯、阀座、弹簧等。

2. 观察和分析（1）仔细观察液压阀的结构，分析各个零件的作用；（2）分析液压阀的工作原理，理解油液在液压阀中的流动过程；（3）检查液压阀的磨损情况，如阀芯、阀座、弹簧等。

3. 装配液压阀（1）按照拆卸的顺序，将液压阀的各个零件重新装配；（2）注意装配过程中的对位、对正，确保液压阀的正常工作；（3）将液压阀的外壳安装到位，并拧紧螺丝。

4. 调试与维修（1）将装配好的液压阀安装在液压系统中；（2）根据实际需求，调整液压阀的参数，如压力、流量等；（3）检查液压阀的工作状态，确保其正常工作；（4）对磨损严重的零件进行更换，以保证液压阀的长期使用。

五、实验结果与分析1. 通过拆装液压阀，加深了对液压阀结构和工作原理的理解；2. 掌握了液压阀的拆装方法及注意事项，为实际工作中液压阀的维修提供了基础；3. 通过调试与维修，提高了液压阀的性能，确保了液压系统的稳定运行。

六、实验总结本次液压阀的拆装实验，使我们对液压阀有了更深入的了解，掌握了液压阀的拆装、调试与维修技巧。

在今后的实际工作中，我们将充分发挥所学知识，为液压系统的稳定运行提供保障。

同时，通过本次实验，我们也认识到实际操作的重要性，只有通过实践，才能真正掌握液压系统的原理和技能。

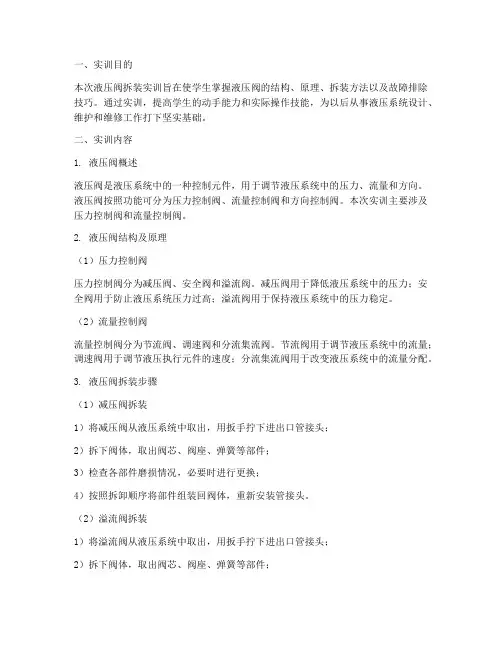

一、实训目的本次液压阀拆装实训旨在使学生掌握液压阀的结构、原理、拆装方法以及故障排除技巧。

通过实训，提高学生的动手能力和实际操作技能，为以后从事液压系统设计、维护和维修工作打下坚实基础。

二、实训内容1. 液压阀概述液压阀是液压系统中的一种控制元件，用于调节液压系统中的压力、流量和方向。

液压阀按照功能可分为压力控制阀、流量控制阀和方向控制阀。

本次实训主要涉及压力控制阀和流量控制阀。

2. 液压阀结构及原理（1）压力控制阀压力控制阀分为减压阀、安全阀和溢流阀。

减压阀用于降低液压系统中的压力；安全阀用于防止液压系统压力过高；溢流阀用于保持液压系统中的压力稳定。

（2）流量控制阀流量控制阀分为节流阀、调速阀和分流集流阀。

节流阀用于调节液压系统中的流量；调速阀用于调节液压执行元件的速度；分流集流阀用于改变液压系统中的流量分配。

3. 液压阀拆装步骤（1）减压阀拆装1）将减压阀从液压系统中取出，用扳手拧下进出口管接头；2）拆下阀体，取出阀芯、阀座、弹簧等部件；3）检查各部件磨损情况，必要时进行更换；4）按照拆卸顺序将部件组装回阀体，重新安装管接头。

（2）溢流阀拆装1）将溢流阀从液压系统中取出，用扳手拧下进出口管接头；2）拆下阀体，取出阀芯、阀座、弹簧等部件；3）检查各部件磨损情况，必要时进行更换；4）按照拆卸顺序将部件组装回阀体，重新安装管接头。

4. 液压阀故障排除液压阀故障排除主要包括以下几个方面：（1）检查液压阀进出口管接头是否松动，如有松动，重新拧紧；（2）检查阀芯、阀座、弹簧等部件是否磨损，如有磨损，更换新件；（3）检查液压系统中的油液是否清洁，如有杂质，进行过滤；（4）检查液压泵、液压缸等执行元件是否正常工作。

三、实训过程及结果1. 实训过程本次实训共分为四个环节：液压阀概述、液压阀结构及原理、液压阀拆装步骤和液压阀故障排除。

实训过程中，学生分组进行，每组由一名指导教师负责。

2. 实训结果通过本次实训，学生掌握了液压阀的结构、原理、拆装方法以及故障排除技巧。

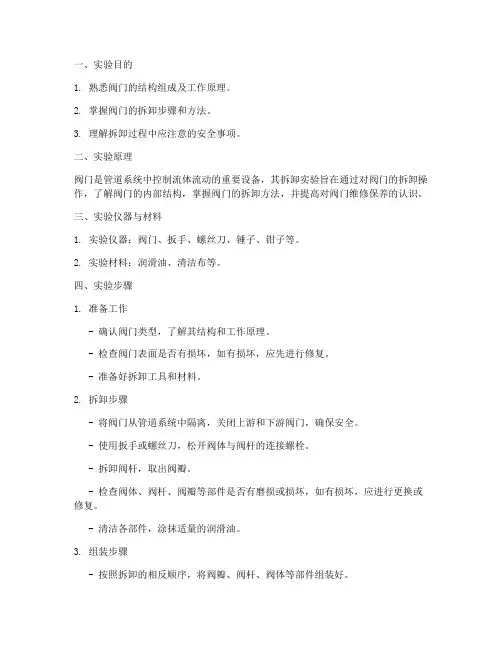

一、实验目的1. 熟悉阀门的结构组成及工作原理。

2. 掌握阀门的拆卸步骤和方法。

3. 理解拆卸过程中应注意的安全事项。

二、实验原理阀门是管道系统中控制流体流动的重要设备，其拆卸实验旨在通过对阀门的拆卸操作，了解阀门的内部结构，掌握阀门的拆卸方法，并提高对阀门维修保养的认识。

三、实验仪器与材料1. 实验仪器：阀门、扳手、螺丝刀、锤子、钳子等。

2. 实验材料：润滑油、清洁布等。

四、实验步骤1. 准备工作- 确认阀门类型，了解其结构和工作原理。

- 检查阀门表面是否有损坏，如有损坏，应先进行修复。

- 准备好拆卸工具和材料。

2. 拆卸步骤- 将阀门从管道系统中隔离，关闭上游和下游阀门，确保安全。

- 使用扳手或螺丝刀，松开阀体与阀杆的连接螺栓。

- 拆卸阀杆，取出阀瓣。

- 检查阀体、阀杆、阀瓣等部件是否有磨损或损坏，如有损坏，应进行更换或修复。

- 清洁各部件，涂抹适量的润滑油。

3. 组装步骤- 按照拆卸的相反顺序，将阀瓣、阀杆、阀体等部件组装好。

- 确保各部件连接牢固，无松动。

- 在阀体与阀杆连接处涂抹适量的润滑油。

五、实验结果与分析1. 实验结果- 成功拆卸并组装了实验用阀门。

- 各部件连接牢固，无松动。

2. 结果分析- 通过实验，掌握了阀门的拆卸步骤和方法。

- 了解阀门内部结构，为今后的维修保养提供了依据。

六、实验总结1. 阀门的拆卸实验是一项基础性实验，对于了解阀门的结构和工作原理具有重要意义。

2. 在拆卸过程中，应注意安全，避免损坏部件。

3. 拆卸后的各部件应进行检查和清洁，以确保阀门的正常运行。

七、实验注意事项1. 拆卸前应关闭上游和下游阀门，确保安全。

2. 使用扳手或螺丝刀时，应注意力度，避免损坏部件。

3. 拆卸后的各部件应进行检查和清洁，涂抹适量的润滑油。

4. 组装时，应按照拆卸的相反顺序进行，确保各部件连接牢固。

通过本次实验，我们对阀门的拆卸有了更深入的了解，为今后的维修保养工作打下了基础。

一、实验目的1. 熟悉溢流阀的结构和工作原理。

2. 掌握溢流阀的拆装步骤和技巧。

3. 培养实际操作能力，提高对液压系统的认识。

二、实验原理溢流阀是一种液压系统中的压力控制阀，主要用于调节油路中的流量，使油泵出口的压力保持稳定。

当油路中的压力超过设定值时，溢流阀会自动打开，将多余的油液排出系统，以保护系统不受过压损坏。

三、实验设备与材料1. 溢流阀实验台2. 拆装工具（扳手、螺丝刀等）3. 润滑油4. 清洁布四、实验步骤1. 溢流阀拆装前的准备工作（1）观察溢流阀的外观，确认其型号和规格。

（2）准备好拆装工具和润滑油。

（3）将溢流阀实验台接通电源，检查设备是否正常。

2. 溢流阀拆装步骤（1）拆下调节螺母：使用扳手拧下调节螺母，松开调节螺母与阀体之间的连接。

（2）拧下内六角螺钉：用扳手拧下4个内六角螺钉，使阀体与阀座分离。

（3）取出弹簧：用工具将弹簧从阀座中取出。

（4）拆下闷盖：使用扳手拧出闷盖，取出阀芯。

（5）清洗零件：用清洁布和润滑油清洗溢流阀的各个零件。

（6）装配步骤与拆装步骤相反。

3. 溢流阀拆装后的检查（1）检查各个零件是否完好，表面是否有划痕或磨损。

（2）检查密封件是否损坏，如有损坏需更换。

（3）检查阀芯与阀座的接触面是否光滑，如有不平整需修磨。

五、实验结果与分析1. 实验结果通过拆装溢流阀，掌握了溢流阀的结构、工作原理和拆装步骤。

在拆装过程中，注意了各个零件的清洗和润滑，确保了溢流阀的正常工作。

2. 实验分析（1）溢流阀的结构主要由阀体、阀座、弹簧、阀芯等组成。

阀芯与阀座的接触面需保持光滑，以保证溢流阀的正常工作。

（2）拆装溢流阀时，注意不要损坏密封件和零件表面。

在拆装过程中，要小心操作，以免造成不必要的损失。

（3）溢流阀的拆装步骤较为简单，但需注意各个零件的顺序和位置，以免装错。

六、实验总结本次溢流阀拆装实训，使我对液压系统的溢流阀有了更深入的了解。

通过实际操作，掌握了溢流阀的拆装步骤和技巧，提高了自己的实际操作能力。
