一、由电路图连接实物图的时候，通常有以下几个方法：1、先串联后并联法：从电源的正极开始，先连接电路中元件最多的那条支路，然后将其它支路并联在这个支路上。
2、标号法：从电源正极开始，在电路图各元件符号两端标出相应的号码，然后在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物。
3、标路径法：当你看到一个电路图，你应该首先判断是串联还是并联。
如果是串联的，比如说一个电路依次是从正极到开关S到用电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的方向：+ -S—L1 —L2 —-，然后根据这个就可以依次连接实物图。
如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流方向：+ -S-S1 -L1 --和+ -S-S2 -L2--，然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同的部分开始分岔，这样连接实物图，很有效，二、根据实物图画电路图根据实物图画电路图是初中物理中常见的题目，在这里可做如下假设：（1）、导线像橡皮筋，可伸长可缩短，不会被扯断。
（2 ）、接点即可以拆分，又可以合并。
并且能够移动，只要不跨过任何电路元件。
（3）、电路元件可以挪动，只要不跨过任何接点。
（4）、导线可拆股，可并股。
一股可以拆分为多股，多股可合并为一股。
1、替换法：将事物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。
替换时要注意：（1、必须用特定的符号代替电路元件；（2、接线柱上的接线位置不能改变；（3、电源极性、电表正负接线柱不能颠倒。
2、节点法：A、在实物图中将各元件用字母标好。
B、从电源正极出发，找到一个节点（就像三岔路口一样的，两条或三条或更多导线交的一点），假定为A点。
C、从电源负极出发找到一个分支点，假定为B点。
D、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路E、画出干路，并标出A、B点。
电气接线图绘制技巧 - 电工基础电气接线图是为电气设备和电器元件的安装配线和检查修理电气线路故障服务的，它是表示成套装置、设备或装置的内部、外部各种连接关系的一种简图。
也可用接线表（以表格形式表示连接关系）来表示这种连接关系。
接线图和接线表只是形式上的不同，可以单独使用，也可以组合使用，一般以接线图为主，接线表予以补充。
以下主要介绍接线图。
电气接线图是依据电气原理图和电气布置图进行绘制。
电气接线图的绘制应符合GB6988中《接线图和接线表》的规定。
在电气接线图中要表示出各电气设备的实际接线状况，标明各连线从何处引出，连向何处，即各线的走向，并标注出外部接线所需的数据。
电气接线图一般包括单元接线图和互连接线图。
电气接线图应按以下要求绘制：1）电气接线图中的电气元件按外形绘制（如正方形、矩形、圆形或它们的组合），并与布置图全都，偏差不要太大。
器件内部导电部分（如触点、线圈等）按其图形符号绘制。
2）在接线图中各电器元件的文字符号、元件连接挨次、接线号都必需与原理图全都。
接线号应符合GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》3）与电气原理图不同，在接线图中同一电器元件的各个部分（触头、线圈等）必需画在一起。
4）除大截面导线间，各单元的进出线都应经过接线端子板，不得直接进出。
端子板上各接点按接线号挨次排列，并将动力线、沟通把握线、直流把握线分类排列。
5）接线图中的连接导线与电缆一般应标出配线用的各种导线的型号，规格、截面积及颜色要求。
1.单元接线图单元接线图是表示电气单元内部各项目连接状况的图，通常不包括单元之间的外部连接，但可给出与之有关的互连接线图的图号。
单元接线图走线方式有板前走线及板后走线两种，一般接受板前走线，对于简单单元一般是接受线槽走线。
单元接线图中的各电器元件之间接线关系有直接连线和间接标注两种表示方法。
对于简洁电气把握单元，电器元件数量较少，接线关系不简单，可直接画出电器元件之间的连线；对于简单单元，电器元件数量多，接线较简单的状况，只要在各电器元件上标出接线号，不必画出各元件间连线。
电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件（不含接线端子）变换一次线号，线号按顺序排列。
1．主回路线号的编写三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电气元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……如果分成多路，例如，多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W，2U、2V和2W。
2．控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。
每一个电气接点有一个唯一的接线编号，编号可依次递增。
如编号的起始数字，控制回路从阿拉伯数字1开始，其他辅助电路可依次以101、201……为起始数字，如照明电路编号从101开始，信号电路从201开始，监控电路从301开始，检测电路从401开始。
3．电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。
图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置，在接线图上画出元器件电气符号图形及外框。
打开CAD绘图软件，调出电气元件布置图中与绘制接线图有关的图层，在此基础上绘制接线图可以大幅度提高效率，节省很多时间。
1．给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成，用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1）基本文字符号基本文字符号可分为单字母符号和双字母符号两种。
（1）单字母符号。
单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表5.1.1所示，其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。
（2）双字母符号。
双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。
中考物理知识点：画好电路图的方法
店铺中考网为大家提供中考物理知识点：画好电路图的方法，更多中考资讯请关注我们网站的更新!
中考物理知识点：画好电路图的方法
画好电路图的方法：
(1)应完整地反映电路的组成，即有电源、用电器、开关和导线：
(2)规范地使用电路元件符号，不能自选符号：
(3)交叉相连的点要画粗黑圆点;
(4)合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电路图清楚美观，并注意元件符号绝不能画在拐角处;
(5)导线要横平竖直，转弯画成直角，电路图一般呈长方形;
(6)最好从电源的正极开始，沿着电流的方向依次画电路元件，且知道在电路图中导线无长短之分的原则。
画电路图的方法和技巧口诀画电路图方法技巧：1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。
一路到底必是串；若有分支是并联。
2、还请注意以下几点：A表相当于导线；并时短路会出现。
如果发现它并源；毁表毁源实在惨。
若有电器被它并；电路发生局部短。
V表可并不可串；串时相当电路断。
如果发现它被串；电流为零应当然。

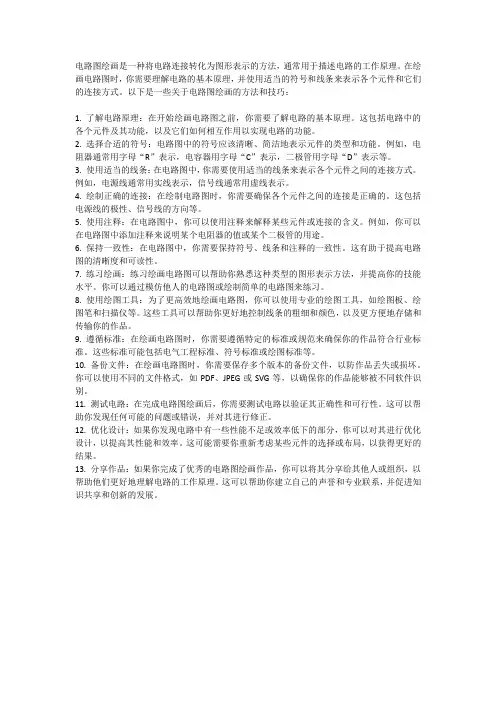

画电路图是电子工程技术人员必须掌握的一项基本技能，而正确的电路图能够确保电路的稳定性和可靠性。
本篇文章将介绍画电路图的方法和技巧，帮助电子爱好者更好地掌握这项技能。
一、熟悉电路图符号在进行电路图的绘制之前，熟悉电路图中各个元器件的符号是必不可少的。
电路图符号包括元器件的形状、颜色、大小和方向等，不同的符号代表不同的元器件。
因此，了解各种符号的含义和用法，能够帮助电子爱好者更好地进行电路图的绘制。
二、了解电路原理在进行电路图的绘制之前，了解电路原理是必不可少的。
电路原理包括电路的工作原理、元器件之间的连接关系以及电流和电压的流向等。
只有了解了这些信息，才能够准确地绘制出电路图。
三、选择合适的绘图工具在进行电路图的绘制时，选择合适的绘图工具是非常重要的。
常用的绘图工具包括铅笔、直尺、圆规、剪刀纸等。
其中，铅笔用于绘制电路图，剪刀用于剪裁纸张，直尺和圆规用于绘制精确的线条和圆弧。
在选择绘图工具时，电子爱好者应该根据自己的需要和习惯进行选择。
四、绘制电路图的基本步骤1. 确定电路图的尺寸和纸张的尺寸，并根据需要选择合适的纸张。
2. 在纸张上画出电路图的轮廓，包括元器件的位置和连接关系。
3. 根据电路原理，使用铅笔轻轻画出电路图的基本框架。
4. 根据需要，使用剪刀剪裁纸张，并使用直尺和圆规绘制精确的线条和圆弧。
5. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
6. 检查电路图是否完整和准确，并根据需要进行修改和完善。
五、注意事项在进行电路图的绘制时，电子爱好者需要注意以下几点：1. 确保电路图的准确性和完整性，避免出现错误和遗漏。
2. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
3. 在绘制电路图时，应该注意线条的粗细和圆弧的曲率，以确保电路图的清晰度和可读性。
4. 在绘制电路图时，应该注意元器件的符号和使用方法，以确保电路图的正确性和稳定性。
5. 在绘制电路图时，应该注意电路图的布局和排版，以确保电路图的清晰度和可读性。
利用CAD绘制电气接线的步骤和要点在电气工程中，使用计算机辅助设计（CAD）软件来绘制电气接线图是一个常见的实践。
CAD使得绘制电气接线图变得更加简便和高效，可以帮助工程师准确地设计和规划电气布局。
本文将介绍利用CAD绘制电气接线的步骤和要点。
一、CAD软件的选择首先，需要选择一种适用于电气接线图绘制的CAD软件。
市场上有许多CAD软件可供选择，例如AutoCAD、SolidWorks Electrical等。
在选择CAD软件时，需要考虑以下因素：软件的易用性、功能强大程度以及是否与电气行业的标准相符合。
根据自身需求和经济实际情况，选择一款合适的CAD软件。
二、收集并准备相关资料在绘制电气接线图之前，需要收集并准备相关的资料。
这些资料包括线缆规格、设备列表、电气元件符号以及相关的技术规范和标准。
这些资料将为接下来的绘图工作提供必要的参考和依据。
三、创建新的绘图文件打开选择的CAD软件，创建一个新的绘图文件。
根据实际需求和标准，设置图纸的大小和比例。
一般来说，电气接线图可以选择较小的比例，以便能够在一张图纸上完整地表示整个电气布局。
四、绘制电气元件和线缆根据收集到的资料和准备好的电气元件符号，使用CAD软件绘制各种电气元件和线缆。
例如，绘制开关、插座、灯具等。
在绘制过程中，要确保电气元件的位置和连接正确无误，符合目标布局和技术规范。
五、添加图例和文字说明绘制完电气元件和线缆后，需要添加图例和文字说明，以便更好地理解和解释图纸内容。
图例可以包括电气元件的符号及其代表的含义，文字说明可以标注线缆的类型、规格和连接方式。
这些说明对于后续的施工、维护和管理非常重要。
六、审查和修改在绘制完电气接线图后，需要进行审查和修改。
仔细检查图纸上的每一个细节，确保电气元件和线缆的位置、连接以及标注等无误。
如发现错误或者不合理之处，及时进行修改和调整。
七、保存和输出最后，保存完成的电气接线图，并选择合适的格式进行输出，如PDF、图纸打印等。
画电路图、连接实物图的方法和技巧-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII画电路图的方法和技巧一、看实物画电路图：从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始，沿电流方向找出电流流经的电路元件，直到第一个分支点；3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端。
6、检查有无遗漏、短路、断路和错误。
易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图。
1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短。
分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点。
二、看电路图连元件作图：1、分析电路图，在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极，从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线，直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一”极为止，导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图；3、电压表连接为并联，注意正极接高电位、负极接低电位，即电流从表的正极流入，从负极流出。
