一．所需软硬件：所需软件：STEP7 V5.4 SP3所需硬件：一套S7-400H PLC，包括：(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
二．硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤连接如图1所示：图1 S7-400H 同步光纤的连接三．通过STEP7进行硬件组态1．创建项目并组态S7-400H站在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；(2) 添加一个UR2-H机架，如图3所示：图3 添加UR2-H机架3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：图4 添加电源和S7-400H CPU4. 添加同步子模板到IF1和IF2槽位上,如图5所示：图5 添加同步子模块5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：图6 添加以太网网卡并设置MAC地址和IP地址说明：通常采用以太网与WINCC6.0进行通讯。
6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：图7 S7-400H硬件配置图四．CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数，所设定的数值将自动分配给机架1 上的CPU。
3 配置过程下面按照双路冗余进行配置3.1 配置S7-400H 过程：1．打开SIMATIC Manager，创建新项目。
插入新的H站2. 打开Station(1) 的硬件配置。
3. 首先插入一个机架从RACK-400 目录。
可以选择UR2-H 或两个UR1 / UR2。
4. 在槽1中插入标准电源模块。
5. 把H CPU放在槽3。
请注意CPU的硬件和固件版本。
6. 为H-CPU生成PROFIBUS-DP 子网。
7.在IF1 和IF2 插入两个同步模块。
8. 插入以太网CP 443-1。
9. 配置以太子网；取消TCP/IP 协议，指定MAC地址并激活容错连接的快速切换标志。
10. 如果机架1 的配置与机架0 的一样，你可以拷贝机架0 到机架1上。
粘贴时，你被要求创建第二个PROFIBUS-DP 子网并配置第二个以太子网。
11. 现在，你可以配置PROFIBUS 从站(比如ET-200M)。
直接插入IM 153-2 到两个PROFIBUS 子网之一，并输入地址。
ET-200M 自动地被连接在两个子网上(ET-200M的属性框中可见冗余表单)。
12. 在ET-200M 插入输入输出模块。
13. 存盘并编辑配置。
系统块(SDB) 生成在程序夹内。
14. 下载硬件配置到机架0的CPU（或称CPU 0）。
3.2 配置PC站建立H连接之前，必须知道一些信息，比如网址，网卡。
这些信息是在STEP 7做配置时生成的。
过程：1. 插入新的PC 站2. 打开PC Station(1) 的硬件配置。
3. 在PC机架槽1插入Application。
你可以改变他的名字（比如：WinCC-Application）：4. 在槽2插入网卡(比如，CP1613)。
5. 配置以太网；禁止TCP/IP 并指定MAC地址。
6. 在槽3中同样方法插入第二块网卡。
然后编译，存盘。
3.3 配置容错连接过程1. 打开第一个CPU的NetPro2. 单击第一个CPU 414-4H (连接表便会显示在窗口下方)。
/CN/view/zh/108987749C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d问题描述:从V8.2开始，SIMATIC NET 支持SOFTNET-IE S7 REDCONNECT VM ，即普通网卡都可以在虚拟机环境中使用并建立WinCC 和S7-400H 的容错连接。
注意：从SIMATIC NET V8.2开始，也可以在实际的计算机环境中使用普通网卡直接建立WinCC 和S7-400H 的容错连接C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d回答:硬件和软件环境可以通过VMware 官方网站查询支持ESXi 硬件直通的服务器列表，本例中使用的HP Compaq 8200 Elite 。
服务器硬件配置如表1所示：指标 HP Compaq 8200 Elite CPU Intel Core i5 2400 3.1GHz (4Core)内存 26GB DDR3 1600MHz 硬盘 500G普通网卡Intel 82579LM Gigabit表1服务器、管理机和客户机的软件配置如表2所示：计算机 软件配置服务器VMware ESXi Server 5.5 Updata1 管理机 （工程师站）Windows 7 Ultimate SP1 VMware vSphere Client 5.5 STEP 7 Professional 2010 SR3WinCC V7.2 Update3 SIMATIC Net V12表2服务器上运行的虚拟机的软件配置如表3所示：软件操作系统 Windows Server 2008 R2 Standard SP1 SIMATICWinCC V7.2 Update3 SIMATIC Net V12表3操作步骤ESXi 服务器和管理机的安装和配置，请参考相关文档，在这里不再赘述。
S7-400H冗余系统硬件组态操作流程一．所需软硬件：所需软件：STEP7 V5.4 SP3所需硬件：一套S7-400H PLC，包括：(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
二．硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤连接如图1所示：图1 S7-400H 同步光纤的连接三．通过STEP7进行硬件组态1．创建项目并组态S7-400H站在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；(2) 添加一个UR2-H机架，如图3所示：图3 添加UR2-H机架3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：图4 添加电源和S7-400H CPU4. 添加同步子模板到IF1和IF2槽位上,如图5所示：图5 添加同步子模块5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：图6 添加以太网网卡并设置MAC地址和IP地址说明：通常采用以太网与WINCC6.0进行通讯。
6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：图7 S7-400H硬件配置图四．CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数，所设定的数值将自动分配给机架1 上的CPU。

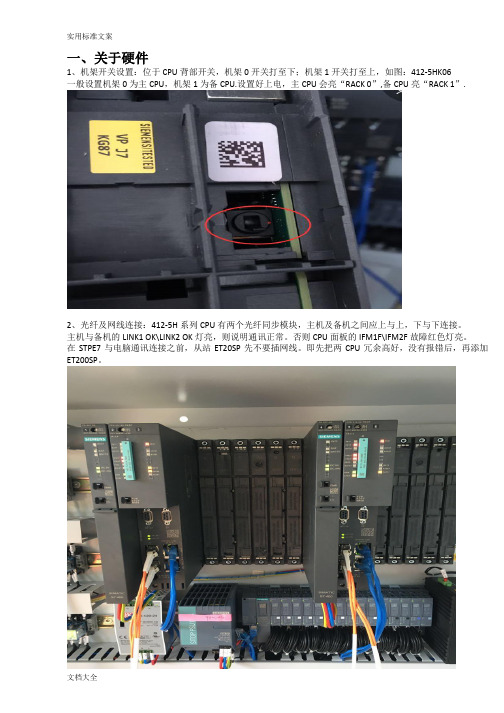

一、关于硬件1、机架开关设置：位于CPU背部开关，机架0开关打至下；机架1开关打至上，如图：412-5HK06一般设置机架0为主CPU，机架1为备CPU.设置好上电，主CPU会亮“RACK 0”,备CPU亮“RACK 1”.2、光纤及网线连接：412-5H系列CPU有两个光纤同步模块，主机及备机之间应上与上，下与下连接。
主机与备机的LINK1 OK\LINK2 OK灯亮，则说明通讯正常。
否则CPU面板的IFM1F\IFM2F故障红色灯亮。
在STPE7与电脑通讯连接之前，从站ET20SP先不要插网线。
即先把两CPU冗余高好，没有报错后，再添加ET200SP。
3、CPU第一次通电时，自检时间比较长，10分钟左右，需要耐心等待。
完成后，网口灯会亮，表示通讯正常。
二、STEP7组态1、在STEP7中新建一个项目，输入项目名称后，在菜单下的“插入”选项中选择SIMATIC H Station，添加一个新的S7-400H的站点。
2、在S7-400H站目录下双击“硬件”打开硬件配置，添加一个UR2-H机架3、添加PS407 4A的电源及412-5HK06的CPU。
在添加CPU时，选择近距离偶合。
4、设置Ethernet接口属性，如无子网，点新建，会生成一个默认IP的一个Ethernet（1）子网。
此IP要与后面设置CPU的IP地址保持一致。
5、主CPU配置完成，然后配置备机CPU。
可以选择机架0复制，粘贴生成机架1，也可以自己添加机架，在一个个配置。
注意：X5 生成的PN-IO 名称，主机与和备机不能相同。
也不能与在同一项目下的其它站点的PN名相同，否则会出错。
此时可以双击查看主机与备机PN-IO下的IP地址，是同一子网下的不同IP。
方便待会设置。
6、设置主机与备机的IP地址：通过寻找MAC地址去设置。
在此之前，电脑先设置PG/PC接口，在项目页的“选项”栏下。
选择网卡要与电脑本地连接的网卡一致。
设置好后还是连接不上时，要去计算机管理服务里重新启动一个step 7的服务。
S7-400冗余系统组态S7-400 H硬件组态以例子的形式介绍S7-400H系统的组态过程2.1 例子所需硬件和软件硬件：一套S7-400H PLC，包括(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(5) 2根光缆一个ET200M分布式I/O 设备，包括(6) 2个IM 153-2(7) 1个数字量输入模板(8) 1个数字量输出模板必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
软件：STEP 7 V5.3 SP2标准版(已集成冗余选件包)或更高版本。
2.2硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤的连接如图2－1所示：图2－1 S7-400H 同步光纤的连接（4）组态分布式I/O站ET200M ，使其作为具有切换功能的DP从站。
（5）将编程器连到第一个容错CPU（CPU0）上，此CPU 为S7-400H 的主CPU。
（6）通电后CPU自检查CPU第一次通电时，将执行一次RAM 检测工作，约需3分钟。
这段时间内CPU 不接收通过MPI接口来的数据，并且STOP LED 灯闪烁。
如果有备用电池，再次通电时不再做此项检查工作。
（7）启动CPU装入程序后执行一个热启动操作：首先启动主CPU ，然后启动热备CPU。
2.3 使用STEP 7 进行组态2.3.1创建项目组态S7-400H在STEP7中新建一个项目，在Insert菜单下的Station选项中选择SIMATIC H Station，添加一个新的S7-400H的站，如图2－2所示：图2－2 创建项目和添加S7-400H站2.3.2 配置硬件（1）在S7-400H站目录下双击Hardware打开硬件配置。
SIEMENS S7-400 PLC软冗余的实现1、硬件配置本系统PLC主控制器部分选用S7-412-2DP，由于412系列不支持硬冗余，因此我方采用软冗余的方式实现主从的零切换，具体方法详细说明如下：（1） 建立一个两个S7-400站的项目（StationA and StationB）打开StationA （2） 硬件配置中选择模块背板（3） 在背板中依次插入PS，CPU和CP模件（4） 打开 Station B 重复步骤（2）（3）（5） 将IM153-2拖到DP MASTER SYSTEM上（6） 插入ET200M IO模块、（7） 如有多个分散IO站，重复步骤（5）（6）（8） 复制已配置完的DP分支到第二个站的DP MASTER SYSTEM上硬件配置组态原则：（1） 两个站的本地硬件配置必须完全一致（2） 必须从第一个站复制到第二个站（3） 如果一个满足则执行EDIT-Insert Redandant COPY这样可以保证外围设备的地址的一致性2、网络组态（1） 在软件冗余系统中有哪些网络a、两个站之间的网络连接可通过MPI、Profibusb、DP MASTER SYSTEM和ET200M是通过Profibus-DP连接的，这个网络是用于主站和IO进行数据通讯的（2） 两个站之间的数据交换网络：主站到预备单元的数据传输可通过MPI、Profibus和工业以太网，该项目中通过通信模块用Profibus实现的（3） 建立一个Profibus网络（4） 连接A站CP到Profibus网，选择一个节点地址；（如：Profibus address 3）（5） 连接B站CP到Profibus网，选择一个节点地址；（如：Profibus address 4）（6） IO设备的Profibus网，本地ET200M模块有两个DP口，一个接A站，另一个接B站。
a、建立两个Profibus-DP网络；b、选A站DP口连接到第一个DP网络；c、选B站CPU连接到第二个DP网；d、从硬件目录中选择IM153-2；3、组态一个连结（1） 从SIMATIC MANANGER切换到Network view（2） 选择View-DP Slaves（3） 选中A站的CPU点击右键，插入一个新的链接，选择FDL Connection，点击应用，弹出链接属性窗口，记录链接的ID，存盘编译网络组态。
一、关于硬件1、机架开关设置：位于CPU背部开关，机架0开关打至下；机架1开关打至上，如图：412-5HK06一般设置机架0为主CPU，机架1为备CPU.设置好上电，主CPU会亮“RACK 0”,备CPU亮“RACK 1”.2、光纤及网线连接：412-5H系列CPU有两个光纤同步模块，主机及备机之间应上与上，下与下连接。
主机与备机的LINK1 OK\LINK2 OK灯亮，则说明通讯正常。
否则CPU面板的IFM1F\IFM2F故障红色灯亮。
在STPE7与电脑通讯连接之前，从站ET20SP先不要插网线。
即先把两CPU冗余高好，没有报错后，再添加ET200SP。
3、CPU第一次通电时，自检时间比较长，10分钟左右，需要耐心等待。
完成后，网口灯会亮，表示通讯正常。
二、STEP7组态1、在STEP7中新建一个项目，输入项目名称后，在菜单下的“插入”选项中选择SIMATIC H Station，添加一个新的S7-400H的站点。
2、在S7-400H站目录下双击“硬件”打开硬件配置，添加一个UR2-H机架3、添加PS407 4A的电源及412-5HK06的CPU。
在添加CPU时，选择近距离偶合。
4、设置Ethernet接口属性，如无子网，点新建，会生成一个默认IP的一个Ethernet（1）子网。
此IP要与后面设置CPU的IP地址保持一致。
5、主CPU配置完成，然后配置备机CPU。
可以选择机架0复制，粘贴生成机架1，也可以自己添加机架，在一个个配置。
注意：X5 生成的PN-IO 名称，主机与和备机不能相同。
也不能与在同一项目下的其它站点的PN名相同，否则会出错。
此时可以双击查看主机与备机PN-IO下的IP地址，是同一子网下的不同IP。
方便待会设置。
6、设置主机与备机的IP地址：通过寻找MAC地址去设置。
在此之前，电脑先设置PG/PC接口，在项目页的“选项”栏下。
选择网卡要与电脑本地连接的网卡一致。
设置好后还是连接不上时，要去计算机管理服务里重新启动一个step 7的服务。
一．所需软硬件：所需软件：STEP7 V5.4 SP3所需硬件：一套S7-400H PLC，包括：(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
二．硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤连接如图1所示：图1 S7-400H 同步光纤的连接三．通过STEP7进行硬件组态1．创建项目并组态S7-400H站在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；(2) 添加一个UR2-H机架，如图3所示：图3 添加UR2-H机架3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：图4 添加电源和S7-400H CPU 4. 添加同步子模板到IF1和IF2槽位上,如图5所示：图5 添加同步子模块5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：图6 添加以太网网卡并设置MAC地址和IP地址说明：通常采用以太网与WINCC6.0进行通讯。
6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：图7 S7-400H硬件配置图四．CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数，所设定的数值将自动分配给机架1 上的CPU。
S7-400H冗余配置过程3 配置过程下面按照双路冗余进行配置3.1 配置S7-400H 过程:1( 打开SIMATIC Manager，创建新项目。
插入新的H站2. 打开Station(1) 的硬件配置。
3. 首先插入一个机架从 RACK-400 目录。
可以选择 UR2-H 或两个 UR1 / UR2。
4. 在槽1中插入标准电源模块。
5. 把H CPU放在槽3。
请注意CPU的硬件和固件版本。
6. 为H-CPU生成 PROFIBUS-DP 子网。
7.在IF1 和IF2 插入两个同步模块。
8. 插入以太网 CP 443-1。
9. 配置以太子网;取消TCP/IP 协议，指定MAC地址并激活容错连接的快速切换标志。
10. 如果机架1 的配置与机架0 的一样，你可以拷贝机架0 到机架1上。
粘贴时，你被要求创建第二个 PROFIBUS-DP 子网并配置第二个以太子网。
11. 现在，你可以配置 PROFIBUS 从站 (比如 ET-200M)。
直接插入IM 153-2 到两个 PROFIBUS 子网之一，并输入地址。
ET-200M 自动地被连接在两个子网上(ET-200M的属性框中可见冗余表单)。
12. 在ET-200M 插入输入输出模块。
13. 存盘并编辑配置。
系统块 (SDB) 生成在程序夹内。
14. 下载硬件配置到机架 0的CPU(或称CPU 0)。
3.2 配置 PC站建立H连接之前，必须知道一些信息，比如网址，网卡。
这些信息是在STEP 7做配置时生成的。
过程: 1. 插入新的PC 站2. 打开PC Station(1) 的硬件配置。
3. 在PC机架槽1插入 Application。
你可以改变他的名字(比如:WinCC-Application):4. 在槽2插入网卡(比如， CP1613)。
5. 配置以太网;禁止 TCP/IP 并指定 MAC地址。
6. 在槽3中同样方法插入第二块网卡。
然后编译，存盘。
S7-400 硬冗余连接设置说明
一. 简述
S7-400H 是西门子提供的冗余PLC，为双机架硬件级热备产品，通过主、从两个机架，两套完整独立的系统，两套机架上的热备单元通过光纤通讯。
可以通过它的硬冗余功能，实现减少因故障或错误而导致的生产损失。
组态王支持与西门子S7-400H之间的通讯，针对西门子S7 414-4H PLC 硬冗余系统设计，采用TCP方式通讯。
1. 现场控制柜设备为两个机架上各一块414-4H CPU模块，光纤连接做CPU冗余；
2. 每个机架配置一块CP443-1 以太网通讯模块，与上位工程师站以太网通讯卡连接做
以太网冗余；
组态王共为西门子的S7 系列PLC的以太网TCP协议设计开发两款驱动，分别为S7-TCP和S7-ProdaveIE ，可以与S7 全系列PLC以TCP方式通讯。
经过测试，组态王可以支持的通讯方式如：
（√表示支持冗余，×表示不支持冗余，/ 表示工程师站中控制面板PG/PC Interface 不做配置）
表冗余通讯方式支持程度测试表
注：CP433网段单双指CP433的ip 地址是否在两个子网IP 段上。
如和为单网段，和为双网段
1. 普通网卡+ S7-TCP 的适应支持能力最高，只需要在工程师站控制面板中为普通网卡配置相应网段信息，就可以完成S7 400H的单双网段，单双网卡冗余功能。
2. 普通网卡+ S7-ProdaveIE 需要在工程师站控制面板中配置PG/PC Interface 访问点能完成单网卡单双网段冗余。
3. CP-1613 + S7-ProdaveIE 在工程师站控制面板中配置PG/PC Interface 访问点后能完成单网卡，单网段冗余。
v1.0 可编辑可修改
3 北京亚控科技发展有限公司
以下各图为设备网络连接拓扑结构（普通网卡和 CP1613这里统称为通讯卡）：
图 1 单通讯卡单网段连接方式
图 2 单通讯卡双网段连接方式
S7 400H S7 400H
工程师站
v1.0 可编辑可修改
1. 在 STEP 7编程软件中对 S7-400 硬件系统进行组态 填加 SIMATIC H Station 及其中的 CPU 模块 和 CP 模块，实际设置以用户 配置为准，此处不再赘述。
2. 在 STEP 7 编程软件中对 CP443单双网段配置
网卡类型
/ 数量 CP443网段
S7-TCP PG/PC S7-ProdaveIE PG/PC 普通 1 单 √ / √ TCP/IP(Auto) 普通 1 双 √ /
√ TCP/IP(Auto)
普通 2 单 √ / × × 普通
2 双 √ /
× ×
CP-1613 1 单 × × √ CP1613(REC1006)
CP-1613 1 双 × × × × CP-1613 2 单 × × × × CP-1613 2
双
×
×
×
×
注：请根据设备实际情况设置
配置说明
单网段将两个机架上的CP模块的ip 地址定义在同一个子网网段上，并且关联在同一个子网上。
双网段将两个机架上的CP模块的ip 地址定义在两个子网网段上，并且关联在两个不同子网上。
3. 在PC中根据S7-TCP使用情况进行配置
以下将分别说明S7-TCP的4 种配置情况，
单网卡单网段，单网卡双网段，双网卡单网段，双网卡双网段实际设置以用户配置为准，此处不再赘述。
3.1 单网卡单网段
在【控制面板】-【网络连接】中对网卡IP 地址进行设定，子网地址与CP443在同一个网段上
v1.0 可编辑可修改
在组态王中，定义从设备 选择 S7-
400(TCP)
定义设备逻辑名称，
SlaveStation
v1.0 可编辑可修改
选择设备串口号COM2
定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的
v1.0 可编辑可修改
IP 地址进行设置
定义通讯参数
定义主设备
选择S7-400(TCP)
定义设备逻辑名称，MasterStation ，并指定冗余设备为上步建立的从设备
选择设备串口号COM1
定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的
IP 地址进行设置
定义通讯参数
3.2 单网卡双网段
图2 单通讯卡双网段连接方式
在【控制面板】-【网络连接】中对网卡IP 地址进行设定。
点击高级进入【高级TCP/IP 设置】
添加双网段中另一子网网段地址，确定结束
组态王定义主从设备，只需注意定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
3.3 双网卡单网段
图3 双通讯卡单网段连接方式
在【控制面板】-【网络连接】中对两块网卡IP 地址都进行设定。
将两块网定义在同一子网网段上。
组态王定义主从设备，只需注意定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
3.4 双网卡双网段
图4 双通讯卡双网段连接方式
在【控制面板】-【网络连接】中对两块网卡IP 地址都进行设定。
将两块网定义在不同子网网段上。
组态王定义主从设备，只需注意定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
4. 在PC中根据S7-ProdaveIE 使用情况进行配置
以下将分别说明S7-ProdaveIE 的3 种配置情况，单网卡单网段，单网卡双网段，单CP-1613 单网段。
实际设置以用户配置为准，此处不再赘述。
4.1 单网卡单网段
图1 单通讯卡单网段连接方式
在【控制面板】-【网络连接】中对网卡IP 地址进行设定，子网地址与CP443在同一个网段上
在【控制面板】-【设置PG/PC接口】中选择网卡。
需要注意选择网卡的(Auto)模式。
组态王定义主从设备，只需注意定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
4.2 单网卡双网段
图2 单通讯卡双网段连接方式
在【控制面板】-【网络连接】中对网卡IP 地址进行设定，子网地址与CP443 在同一个网段上。
点击高级进入【高级TCP/IP 设置】
添加双网段中另一子网网段地址，确定结束
在【控制面板】-【设置PG/PC接口】中选择网卡。
需要注意选择网卡的(Auto)模式。
组态王定义主从设备，只需注意定义设备地址（详细参考S7-系列产品规格说明书），根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
4.3 单CP-1613单网段
图3 单通讯卡单网段连接方式
在SIMATIC NET中对CP1613通讯卡IP 地址进行设定，子网地址与CP443 在同一个网段上。
在【控制面板】-【设置PG/PC接口】中选择CP1613通讯卡。
需要注意选择
CP1613通讯卡的(RFC1006)模式。
组态王定义主从设备，只需注意定义设备地址(详细参考S7-系列产品规格说明书)，根据实际CP443中的IP 地址进行设置，其余参见【单网卡单网段】的设置说明。
