励磁系统试验

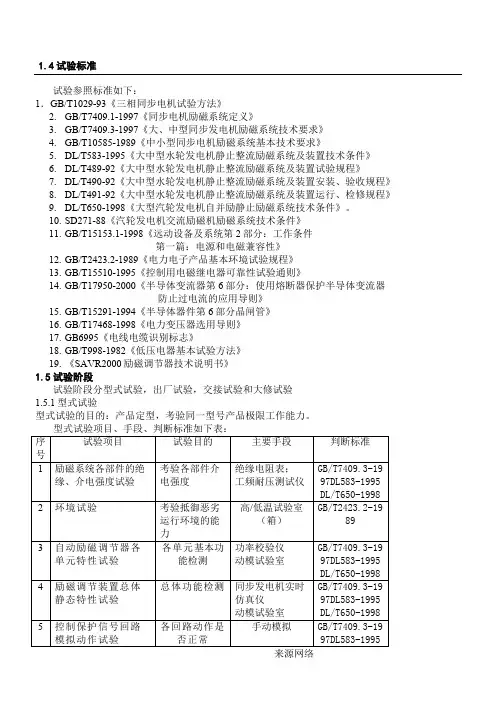

励磁系统是发电机的重要组成部份， 它对电力系统及发电机本身的安 全稳定运行有很大的影响，因此根据《继电保护及自动装置检验规程》 ， 定期对励磁系统整套装置进行试验。
一、操作回路及信号回路检查
1、电源回路检查：量取励磁调节柜内两路厂用段来的电源及直流操 作电源；量取励磁调节柜内 A、B 通道调节器电源及由交流 / 直流供电的 24V直流电源。
2、风机操作： 对风机进行操作， 检查状态信号指示及转向是否正常， 是否能够正常切换。
3、灭磁开关操作：远、近方进行操作，检查状态信号指示是否正常。
4、 励磁系统输入信号检查：通过短接相应接点进行检查。
5、 脉冲投切回路试验：结合开环试验，通过观察波形确认开关功能 正确。
6、励磁系统输出信号检查：通过短接相应接点进行检查，单控间观 察信号是否正确。
二、开环试验
1、 需要的工具：三相调压器、电炉、示波器、继电保护测试仪
2、 接线方法：三相调压器原边接AC380V^用电源，副边接入同步变 压器输入端，继电保护测试仪接入 PT端。断开灭磁开关，将电炉负载接 在灭磁开关的输入端，同时记得解除分闸切脉冲和分闸逆变信号。3、改变继电保护测试仪的输出电压， 观察励磁系统的 10％和 40％电 压信号的复归和启动是否正常。
4、模拟故障切换试验，故障通道能准确快速切换到备用通道，故障 信号能正确显示和输出到监控系统（分别模拟 PT 断相、电源故障、调节 器故障）。
5 、将调压器输出线电压升至一定值 （面板不报同步断相故障） ，调节
器置于“正常起励”状态， 增磁或减磁， 观察控制信号的变化和整流输出 波形是否正常。 （A/B 通道均应试验）
6、将C通道置于恒触发角控制状态（短接 JP1跳线器），增磁，观察 控制信号的变化和对应输出波形是否正常，试验后将 JP1 跳线器取下。
7 、模拟并网令输入励磁系统，此时调节器投入“逆变”开关，观察 示波器的直流电压输出波形，将仍保持不变，逆变将不起作用。
三、空载闭环试验
1 、采用“零起升压”方式， A/B 通道为自动方式，若调节器及外部 的输入接线正常，A/B零升成功后，机端电压将稳定在15%UN以下。用 C套调节器试验，机端电压将稳定在 20% UN以下。
2、 每个通道零升后均增磁到额定值，然后手动逆变。
3、 设置为“正常起励”后再重新升压，测试远方增减磁及逆变是否 正常。
4、 调节器工作电源切换试验，任意一路电源单独供电均应保证励磁 系统的正常工作5、空载分灭磁开关。（要确保灭磁回路接线正确）
