大众奥迪车系数据流组号(捷达王发动机系统数据流组号)

教你怎样看大众车数据流①基本功能数据（显示组号“01” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：Read Measuring Value Block1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）读测量数据块1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

b.第2位：含义是“发动机负荷（曲轴每转喷油持续时间）”，正常值为1.00ms～2.5ms。

-如果显示值<1.00 ms,则说明进气系统漏气或者燃油系统压力太高,二级维护时的附加作业项目为排除进气系统漏气故障和检查燃油系统压力或更换燃油压力调节器；如果显示值>2.5 ms,则说明发动机负荷太大,在发动机怠速转速正常的条件,一般情况下表示空气流量传感器性能不良,二级维护时的附加作业项目为检测或更换空气流量传感器。

c.第3位：含义是“节气门角度值”，正常值为0∠°～5∠°。

如果显示值>5∠°，则说明节气门控制器J338没有进行基本设定；节气门拉索调整不当；节气门控制器J338损坏。

二级维护时的附加作业项目为调整节气门拉索，用V.A.G.1552微机故障检测仪对节气门控制器进行基本设定,如果该数据仍>5∠°,则更换节气门控制器J338。

d.第4位：含义是“点火提前角”，正常值为12°±4.5°(上止点前),如果不在正常范围内,则检修电子点火系统,如果点火系统正常,则说明发动机负荷太大。

②基本功能数据（显示组号“02” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）读测量数据块2 →800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

问大众奥迪车系数据流组号(捷达王发动机系统数据流组号)答:显示组号屏幕显示说明00 block 001. 170...2102. 26...503. 80...884. 176...2125. 4...126. 118...1387. 112...1148. 78...1789. 2242...255bzw (或)0…1310. 118...138 1-冷却液温度（相当于80…110℃）2-发动机负荷（相当于1.3...2.5ms）3-发动机转速（相当于800...880/min）4-蓄电池电压（相当于12...14.5V）5-节气门角度（相当于2…50）6-怠速空气流量调节值（怠速调节器）（相当于-2.5...+2.5kg/h）7-怠速空气流量自适应值（相当于-4...+4kg/h）8-λ调节值（相当于-10...+10%）9-λ调节的自适应值（加）（相当于-0.64...+0.64ms）10-λ调节的自适应值（减）（相当于-8...+8%）01 block 011. 800...880 /min2．1.3…2.5ms3．2…5∠04．6…120VOT 1-怠速转速每40步显示变化一次2-发动机负荷3-节气门角度油门踏板踩到底时显示为80…90∠0只要识出节气门故障，就显示一个固定值35∠04-点火角02 block 021. 800…880 /min2. 1.3…2.5ms3. 2.0…5.0ms4. 2.0…5.0g/s 1-怠速转速每40步显示变化一次2-曲轴每转一周理论上的喷油时间3-每个工作循环已校正的喷油时间4-吸入空气量03 Block 031. 800…880/min2. 12…15V3. 80…110℃4. ...℃ 1-发动机转速每40步显示变化一次2-蓄电池电压3-冷却液温度4-进气温度04 Block 041. 2…5∠02. -1.7…+1.7g/s3. 0.00g/s4. 怠速1-节气门角度2-怠速空气流量自适应3-手动变速箱的汽车显示值总是―0‖4-工况（怠速、部分负荷、全负荷、加浓、超速切断）05 Block 051.800…880/min2. 840/min3. -10…+10%4. 2.0…5.0 g/s 1-发动机转速（实际）每10步变化显示一次显示值：10步中最大2550转/分。

A
碳罐清除电磁阀 N80 占空比
10
B
碳罐清除电磁阀 N80 动作时的混合 气修正系数
C
碳罐充满程度
输入组 号 10
显示区 域 D
定
义
各显示值说明 D、ACF 阀供给空气的比例： ①0.00 表示 ACF 阀关闭 ②0.30 表示 ACF 阀供应空气比例占 30%。 A、 发动机转速： 正常值为 800 转/分 B、 发动机负荷（曲轴每转喷油时间） ： 正常值为 1.00~2.50ms。 C、 车速： 显示车速值 D、 燃油消耗： 正常值（无附加负荷）为 0.50~1.50L/h A、 发动机转速： 正常值为 800 转／分 B、 电瓶电压： 正常值为 10.0~14.5V C、 燃油消耗： 正常值（无附加负荷）为 0.5~1.5L/h D、 点火提前角： 怠速时，正常值为 12±4.5°（BTDC） A、 一缸爆震控制点火推迟角： 正常值为 0~15° B、 二缸爆震控制点火推迟角： 正常值为 0~15° C、 三缸爆震控制点火推迟角： 正常值为 0~15° D、 四缸爆震控制点火推迟角： 正常值为 0~15° A、 发动机转速： 正常值为 800 转／分 B、 发动机负荷： 正常值为 1.00~2.50ms C、 一缸爆震控制点火推迟角： 正常值为 0~15° D、 二缸爆震控制点火推迟角： 正常值为 0~15° A、 发动机转速： 正常值为 800 转／分 B、 发动机负荷： 正常值为 1.00~2.50ms C、 三缸爆震控制点火推迟角：
ACF 阀供给空气的 比例 发动机转速 发动机负荷 车速显示 燃油消耗 发动机转速 电瓶电压 燃油消耗 点火提前角 一缸爆震 控制点火推迟角 二缸爆震 控制点火推迟角 三缸爆震 控制点火推迟角 四缸爆震 控制点火推迟角 发动机转速 发动机负荷 (曲轴每转喷油时 间) 一缸爆震 控制点火推迟角 二缸爆震 控制点火推迟角 发动机转速 发动机负荷 (曲轴每转喷油时 间)

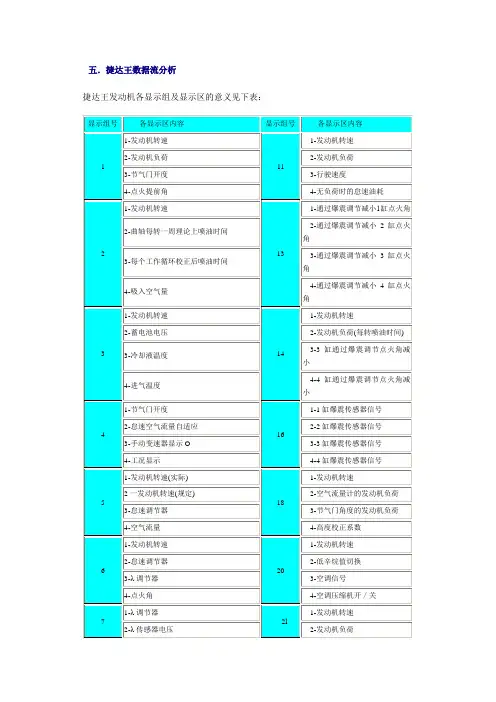

五．捷达王数据流分析捷达王发动机各显示组及显示区的意义见下表：下面是各显示组测量值的正常范围及异常数值的原因分析：1．显示组1(基本功能)显示区1：在关闭空调等用电器时，如果发动机怠速转速超差，应检查：节气门是否太脏(从显示区3的节气门开度可看出)；检查怠速开关是否闭合(从显示组4的显示区4："工况"可看出)；进气管是否漏气。

显示区2：如果测得的发动机负荷大干2．5ms，应检查：节气门开度是否超过5°，如超过应先清洗节流阀并进行基本设置，再检查测量值可否恢复正常；如果节气门开度正常，而测量值超差，应参考显示组2的显示区4："吸入空气量"，如果也超差，说明空气流量计损坏。

显示区3：测量值小于2°时，说明基本设置错误，应重新设置；如节气门开度大干5°，说明节流阀体脏污，需拆下清洗并重新进行基本设置。

2．显示组2(基本功能)显示区2：与显示小组1的显示区2相同，它是曲轴转一周从理论上计算出的喷油时间值；显示区3是指一个完整的工作循环，即曲轴转两周的经过校正后的实际喷油时间，所以它不一定正好是显示区2数值的2倍。

通过两数值的对比可大致判断喷油器的堵塞程度，如某发动机出现怠速不稳，加速不良的故障，经测量发现两值分别是1．9和5．6，可见实际喷油时间变长，说明喷油器堵塞，对喷油器进行不解体清洗后，故障排除。

显示区4：它是吸入的空气量，它的数值正常与否可直接判断空气流量计的好坏。

3．显示组3(基本功能)显示区2：是系统电压，停机时是12V，发动机运转时约14V，如果电压高于15V，说明发电机电压调节器损坏，应更换发电机。

如果着车后电压比停机时略低，说明发电机损坏不发电或蓄电池损坏。

显示区3：冷却液温度。

在发动机缸盖后部的出水管上有一个4接柱的温度传感器，它是在一体的两个温度传感器，分别给发动机电控单元和组合仪表上的温度表信号。

如一辆捷达王轿车出现热车不好起动且油耗偏高的故障，经用V．A．G 1551检测发动机水温发现最高只有47℃，而此时水温表已指示在高温区，通过对比判断水温传感器不良，更换后两故障一并排除。

16
A
一缸爆震 传感器信号电压
A、一缸爆震传感器信号电压： 正常值为0.3~1.4V
B、二缸爆震传感器信号电压： 正常值为0.3~1.4V
C、三缸爆震传感器信号电压： 正常值为0.3~1.4V
D、四缸爆震传感器信号电压： 正常值为0.3~1.4V
B
二缸爆震 传感器信号电压
C
三缸爆震 传感器信号电压
D
②＝1.00：油箱未排或关出标准混合气（λ＝1）。
③＞1.00：碳罐清除系统送出稀混合气，λ控制增加喷油时间。
B
λ传感器电压
C
碳罐清除电磁阀
N80的占空比
D
碳罐清除时的混合 气修正系数
输入组 号
显示区 域
定 义
各显示值说明
08
A
发动机每循环喷油 时间
A、发动机每循环喷油时间：正常值为2.00~5.00ms。
正常值为-1.70~+1.70g/s。若小于-1.70g/s，节气门有泄漏。 若大于+1.70g/s，进气系统有泄漏。
C、怠速空气质量测量值（自动变速箱D档位 置）：
0.00g/s（由于该车现只装手动变速箱，故此读值为0.00不变）
D、工作状态： 在发动机怠速时，应显示怠速，否则应检查 怠速开关。
B
欧 洲车 系
一、大众/奥迪数据流组号说明
I
1
桑塔纳2000（GLI）（Motonic M1.54P）
输入组号
显示区域
定 义
各显示值说明
01
A
发动机转速
D组状态-10000000表示存储器中有故障码信息存在-00100000表示空调未关闭
-00010000表示非怠速状态

大众·汽车数据流
大众﹒奥迪数据流
第一节引擎系统数据流测试
1．1、桑塔纳2000GLI
桑塔纳2000GLI的引擎机型为AFE，控制/系统为M1.5.4P，进入引擎系统后，选择读取数据流功能，即可读取电脑的运行数据，并以数据组号的形式显示。

每个组号有4个显示区域，每个显示区域的数据有不同的含义。

1.2桑塔纳2000GSI（AJRM3.8.2）
桑塔纳2000GSI的引擎机型为AJR，控制系统为M3.8.2。

选择测试功能，即可读取电脑的运行数据，并以数据组号的形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示位置，每个显示位置的数据有不同的含义。

正常怠速值为800±30转/分
若超出规定，检查怠速。
B、混合气λ控制：
正常值为-10%~+10%
若控制超出规定值，检查λ控制。
C、λ传感器电压：
正常值为该电压值不断地在0~变化
若电压为~，可能排气中残余氧气太多，混合气过稀。
若电压为~：排气中残余氧气太少,混合气过浓。
电压保持在~表示λ传感器未工作。
若读值在19.5℃不变化，可能进气温度传感器信号有故障。
B
电瓶电压
C
冷却液温度
D
进气温度
04
A
节气门角度
A、节气门角度：
怠速时正常值为0~5∠°
若大于5∠°可能是节气门控制部件J338没有基本设定、油门拉线过紧，需调整或节气门控制部件损坏。
B、怠速空气质量测量值（手动变速箱空档位置）：
正常值为~+1.70g/s。
B
发动机负荷
(曲轴每转喷油时间)
C
一缸爆震
控制点火推迟角
D
二缸爆震
控制点火推迟角
15
A
发动机转速
A、发动机转速：
正常值为800转／分
B、发动机负荷：
正常值为~
C、三缸爆震控制点火推迟角：
正常值为0~15°
B
发动机负荷
(曲轴每转喷油时间)
C
三缸爆震
输入组号
显示区域
定义
各显示值说明
15
D
四缸爆震
控制点火推迟角
B
冷却液温度
C
λ传感器电源
D
系统状态
02
A
发动机转速
A、发动机转速：怠速运转时750~850rpm
B、发动机负荷：怠速运转时~

途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran,01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,7 2,76,77,7D途锐：7L,VWTouareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,3 7,39,46,47,56,65,68,69,6E,75,77辉腾：3D,VW PhaetonD1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,3 6,37,38,39,46,47,57,65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器.17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动! 54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-517-12-50-50 17-12-51-365 17-12-52-100 17-12-54-36017-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。

发动机在怠速运行。自30℃起，显示准确的温度
℃
－检查变速箱油湿度传感器G93
B
换档器输出
行驶
－根据电路图检查导线
－更换发动机控制单元
－更换变速箱控制单元J127
－对系统进行基础设定
显示1
点火正时调节功能
被接通
1
被关闭
0
显示2
被接通
1
被关闭
0
换档器输出
换档杆锁止电磁阀N110
－根据电路图检查线速的布置
节气门全开
99~100%
D
开关位置：制动器指示灯开关F
显示1
制动器踏板已踩下
1
－制动指示灯开关F
未踩下
0
开关位置：牵引控制系统
显示2
已激活
1
可以被忽略
未激活
0
显示3
可以被忽略
换低档开关
显示4
换档杆开关
已动作
1
－检查换低档开关
未动作
0
多功能
开关F125
显示5
换档杆位置在
R，N，D，3，2
1
－检查多功能开关在连接触点是否被腐蚀，如有必要，进行更换
07
1
发动机转矩
行驶状态
最小：0N.m
最大：280N.m
发动机转矩由变速器电脑根据燃油消耗和发动机转速信号计算而得
2
发动机转速
显示数据组01，显示组号1
3
节气门开度值
显示数据组06，显示组号2
4
燃油消耗
信号（1）
行驶状态
ms
DTC表，DTC00549
08
1
变扭器的
扭矩增加
行驶状态

大众﹒奥迪数据流
第一节引擎系统数据流测试
1．1、桑塔纳2000GLI
桑塔纳2000GLI的引擎机型为AFE，控制/系统为M1.5.4P，进入引擎系统后，选择读取数据流功能，即可读取电脑的运行数据，并以数据组号的形式显示。

每个组号有4个显示区域，每个显示区域的数据有不同的含义。

1.2桑塔纳2000GSI（AJR M3.8.2）
桑塔纳2000GSI的引擎机型为AJR，控制系统为M3.8.2。

选择测试功能，即可读取电脑的运行数据，并以数据组号的形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示
1．3帕萨特B5 1.8L
帕萨特B5在进入引擎系统后，选择08测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示位置，每个显示位置
1．4捷达王（Jetta）
捷达王在进入引擎系统后，选择测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示位置，每个显示位置的数据有不同的含义。

2、怠速的λ自适应值：正常值：-10%至+10%；
2 怠速的λ自适应值
% 若控制超出规定值，检查λ控制。
3、部分负荷的λ自适应值：正常值：-8%至+8%；
8
若控制超出规定值，检查λ控制。
3 部分负荷的λ自适应值 % 4、碳罐清除λ修正系数：TE active 清除电磁阀 N80 动作。TE not active 清除电磁阀 N80
爆震调节 4 缸点火推迟角 围。
4
oKω
1 引擎转速 rpm
1、引擎转速：正常怠速： 800±30rpm。 2、引擎负荷：正常值：2.5—4.1ms。
2 引擎负荷 ms
3、三缸爆震调节点火推迟角，正常值在 0—15o范
14 3
爆震调节 1 缸点火推迟角 围。 oKω 4、四缸爆震调节点火推迟角，正常值在 0—15o范
显
示
项
数值名称
目
号
1 引擎转速
2 冷却水温度
3 氧传感器电压
1 4 系统状态
1 引擎转速
2 引擎负荷
2
（曲铀每转喷油时间）
3 电瓶电压
4 进气温度
1 引擎转速
3
2 引擎负荷
（曲铀每转喷油时间）
3 节气门角度
4
测试条件及说明
rpm 第一组数据中第 4 项，系统状态由 8 位 0C 二进制数 0 或 1 组成，其表示的系统状 V 态，含意如下：
关闭。λadaption 清除电磁阀 N80 关，λ调节
4 碳罐清除λ修正系数
起作用。
9 1 引擎转速 2 λ调节 3 λ传感器电压
1、引擎转速：正常值：800±30rpm，若怠速超 rpm 出规定，检查怠速。

大众、奥迪车系自动变速器系统数据流分
析
便利设施工作GRA 装置
3定速控制GRA
行驶状态便利设施关闭
运行空调压缩机关4空调换低档行驶状态
停止
空调压缩机开
在强迫降档之后才启动1左前轮转速2右前轮转速3右后轮转速10
4左后轮转速行驶状态最低：30 r/min 最高：无读取诊断故障码（DTC ）
故障灯(MIL)熄故障灯(MIL)亮01
故障指示灯(MIL)的含义
离合器控制机构关闭：
开关
01识别“离合器控制机构”
暖机循环关闭：开关
01冷起动后，车身、发动机和变速器控制与催化器快速预热
1车上诊断系统信息识别发动机起动：不识别识别
12
空置3空置11
4
空置帕萨特变速箱01N 数据流表。

途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran,01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,7 2,76,77,7D途锐：7L,VWTouareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,3 7,39,46,47,56,65,68,69,6E,75,77辉腾：3D,VW PhaetonD1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,3 6,37,38,39,46,47,57,65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器.17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动! 54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-517-12-50-50 17-12-51-365 17-12-52-100 17-12-54-36017-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。

A、 怠速转速： 同显示组 02 位置的内容
B、 电瓶电压： 正常值应为 12~15V 若小于 12V，可能的故障原因及排除： ① 发电机损坏，电瓶不良，检查充电系 统。 ② 发动机控制电脑的电源或地线接触不 良。 ③ 在关闭点火开关后有漏电情况，检查 漏电。 若大于 15V，可能发电机调节器损坏或使 用起动器及快速充电器引起电压过高。
C、 λ调节： 正常值为-10%~+10% 若超允许范围，可能的故障原因及排除：
① 若为负值，表示由于混合气过浓，电
脑正通过λ调节使用混合减稀。应等
30 秒至显示值稳定。 ② 若正值（+号不显示）表示由于混合
气过衡，电脑通过λ调节使混合气加
浓。
③ 漏气，检查并消除漏气。
④ 喷油器损坏，检查或更换喷油器。
A、 喷油时间（已校正的）：
在怠速时，正常值为 2.0~5.0ms
若小于 2.0 ms，可能的故障原因及排除：
① 碳罐清除系统（AKF）进入油量过多，
输入组号 显示区域 C
05
D
06
A
定义 怠速调节阀 怠速空气流量
怠速转速
各显示值说明 速稳定的自适应能力平衡了这个变 化，平均值又被调节出来。偏离平均 值的程度取决于怠速负荷的变化量。 ③ 自适应过程是以很小的步节随着怠 速开关的每次闭合而进行的。偏差较 大，所需步节越多，为此必须每隔 20 秒，轻点油门，这样每次可再进 行一次自适应过程。
⑤ 若λ自适应值已到极限，应检查λ自
适应值。
D、 点火提前角： 怠速时，应为 6~12°BTDC 若显示值小于 6°，可能的故障原因及排 除： ① 附加电器设备用电，关闭附加电器。 ② 方向盘处在某侧极限位置，应将车轮 转到正直方向。 若大于 12°可能有漏气，应检查进气系 统。

大众车发动机系统常见数据流组号功能总结与应用大众数据流组号一、常见数据流功能总结 1 以捷达车为例 (1)捷达和多数大众车的空调请求信号和空调打开信号分别是50组的3区和4区。

(2)66组离合器踏板位置开关及制动踏板位置分别为2区倒数第3位和倒数第1、2位。

(3)节气门匹配在60组。

(4)氧传感器输出电压在33组2区。

(5)水温数据在1组。

(6)缺火次数统计是14、15组，其中14组是1、2、3缸缺火次数统计，15组是4缸缺火次数统计。

(7)50组为空调系统工作内容的数据，3区为空调申请信号，4区为空调允许信号，“ON”为打开或允许，“Off”为关闭或不允许。

2 时代超人M3.8.2的发动机控制单元数据流(1)1组的3区显示节气门开度信号，热车、怠速、无负荷状态下，节气门开度应该在3～5度，节气门过脏时会超过5度。

(2)2组的3区显示喷油脉宽，正常值为3.97～4.00ms，4区显示空气流量计输出的信号值，正常值为2.8—3.3g/s。

(3)7组的2区显示氧传感器的输出信号电压。

3 大众车节气门的匹配组号所有大众车的节气门匹配的组号仅有三种，即001、060、098。

4 控制单元编码ABS控制单元编码为超人04505、捷达03604。

5 以红旗488和帕萨特B4为例红旗488发动机和帕萨特B4都采用了西门子电控系统，该车的凸轮轴与曲轴转速传感器之间的正时关系可以从第7组数据流中看到，正常值为1区59～60.2区5～6。

如果数据不在此范围内，说明分电器与凸轮之间的关系错误，发动机控制单元会产生0515故障码，同时引起喷油正时错误，无法实现顺序喷射，形成发动机加速无力的故障现象。

6 通过组号中的数据流参数单位推理所显示内容的含义g／S为空气流量值，度为传感器温度，也有可能为发动机水温或是进气温度。

二、常见数据流组号的应用下面是利用数据流中“发动机缺火记录”测量来进行快速故障诊断的两个实例。

案例一车型：时代超人故障现象：排气管冒黑烟，怠速抖动。

大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。

目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。

由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。

但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。

该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。

2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。

3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。

4、基本调整：电控系统某些基本运行参数的设定。

5、清除故障码：清除控制电脑中记忆的故障码。

6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。

7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。

8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。

9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。

10、登录。

11、设定服务站代码。

在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。

由于V.A.G1551/2或金奔腾中英文1552在显示数据时，仅分区域显示数值（有时有单位），有关数据的含义和所显示的区域位置会因车型不同而有所变化。

捷达（Jetta）1.6L发动机系统数据流[08-09]捷达（Jetta）1.6L捷达王在进入引擎系统后，选择测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。

再根据需要选择不同的数据组号。

每个组号有4 个显示位置，每个显示位置的数据有不同的含义。

各数组项目内容列表如下：显示组号显示项目数值名称测试条件及说明①冷却水温度不低于80℃；②测试时，冷却风扇不允许转动；③关闭空调及其他用电设备；④引擎怠速运转；⑤无故障码存在。

000 此数值暂不考虑001 1 引擎转速怠速转速：怠速转速正常值为800-880 转/分且每40 步显示刷新一次。

若小于800 转/分，可能原故障原因及排除：（1）应消除负荷（A/C、动力转向等）。

（2）节气门控制单元卡滞或损坏，应检查节气门控制单元。

若大于880 转/分，可能的故障原因及排除：（1）怠速开关F60 未闭合或损坏，检查有否故障码。

（2）有较大漏气，应消除漏气。

（3）节气门控制单元卡滞或损坏，检查节气门控制单元。

（4）A/C实际未关闭，应关闭A/C。

2 冷却液温度冷却液温度：正常值为80—110。

若小于80，可能的故障原因及排除：（1）引擎实际温度过低，应达到规定温度后再测试；（2）冷却液温度感测器或其线路不良，应检查冷却液温度感测器信号。

若大于110，可能的故障及排除：（1）散热器堵塞，清洗或更换；（2）冷却风扇工作不良，检查风扇功能。

①节温器工作不良，必要时更换；②冷却液温度感测器或其线路不良，应检查冷却液温度感测器。

3 （0.0%—11.1%）4 引擎系统状态002 1 引擎转速怠速转速：同001 显示组位置内容2 （0.0%—22.7%）3 每个工作回圈的喷油时间每个工作回圈的喷油时间（已校正的）：在怠速时，正常值为：2.0—5.0ms若小于2.0 ms：可能出现的故障及原因排除：①碳罐清除系统（AKF）进入油量过大，检查碳罐清除电磁；②安装的喷油器不正确，油量过大，检查喷油器。
