大众奥迪GE双离合变速器基本设定和数据流分析完整版

大众7速双离合（干式）基本设定中断含义基本设置的中断代码DQ200;版本:11.12.08故障代码解释说明条件1 用户中断测试员/用户中断2 无局部默认值，中断未应用3 - -4 - -5 基本测量中断系统准备n_An超时驱动转速 n_An 在系统准备过程中未处于极限值之内（06 挂入空挡GS13超时挡位调节器13 行程未处于区间-0.8+0.8mm之间或者不稳定7 等待发动机起动超时在发动机起动时/之后，驱动转速未处于区间5008 基本测量中断系统准备p_存储器超时在系统准备过程中，未正确形成泵压力或甭压力失真（p>50bar）9 轴检查W1 超时轴转速EW1 在发动机起动之后不低于驱动转速的50%10 离合器零位置K2 不稳定零位置的规定：已打开的 K2 的行程不稳定11 离合器零位置K1 不稳定零位置的规定：已打开的 K1 的行程不稳定12 准备p_存储器超时在系统准备过程中泵压力过小（p<50bar）13 挂挡G1 挂入位置失真、超时测量挂挡行程：挡位调节器行程G1不稳定或者未处于1.5mm14 挂挡 G13 空挡位置失真、超时挡位调节器 GS13 实际行程和额定空挡位置之间的最大偏差过大（0.4mm）15 准备同步点GS13_稳定超时准备同步点测量：挡位调节器GS13实际行程和额定空挡位置之间的偏差值过大（0.4mm）或 GS行程不稳定16 准备同步点准备同步点测量：轴转速EW1 或EW2 大于/等n_An 超时于 0.5x 驱动转速17 离合器行程斜率 1 磨削点超时离合器行程斜率 1 （磨削点/ 安全开启点）超时（5000ms）；不能确定磨削点18 离合器行程斜率 2 偏离超时离合器行程斜率 2 （将离合器行程提高一个偏离行程）超时（5000ms）19 离合器行程斜率 3 x_Nm G1超时离合器行程斜率 3 （确定 X_Nm 点G1）：超时（5000ms），当未确定 X_Nm 点时20 离合器行程斜率 4 离合器_打开超时离合器行程斜率 4 （确定同步-X_Nm 点之后，打开离合器）超时（5000ms），离合器K1/2在零位不稳定或者GS在空挡不稳定，并且N_EW到N_AN的间距至少为 300 rpm21 离合器行程斜率 5 关闭点_K1 超时离合器行程斜率 5 （关闭离合器，并确定关闭点K1）超时（5000ms）：离合器行程大于极限值（14mm）或者额定行程与实际行程的差值22 离合器行程斜率 6 离合器_打开超时离合器行程斜率 6 （确定关闭点后打开离合器）超时（5000ms）：离合器实际行程与零位的间距大于极限值（>0.15）或者离合器行程不稳定23 离合器行程斜率7 离合器_打开超时未达到额定行程时，离合器行程斜率7 （根据行程-压力-特性曲线打开离合器）超时（5000ms）24 - -25 - -26 离合器行程斜率 10 离合器_打开超时离合器行程斜率 10 （在终态时打开离合器）超时5000ms：离合器不稳定或者离合器行程为处于区间03.5mm之内，或驱动转速与输入轴转速之间的差值<250 rpm27 挂挡G1 同步位置超时确定同步行程：空挡位置+极限值（4.9mm）<= 实际挡位调节器行程+变形<= 空挡位置+极限值（1.5mm）或者挡位调节器行程不稳定或者相同换挡拔叉上的同步行程间隔>极限值（4mm）28 空挡在x_Nm之后. Gs13 超时确定X-Nm点之后，GS13 挂入空挡：挡位调节器行程到空挡位置的间距>极限值或者挡位调节器行程不稳定29 压力斜率2 WDK超时行程-压力-特性曲线：离合器行程不在控制位置行程附近的区间内（+/- 0.3mm）或不稳定或者未达到分度机构的控制位置压力。

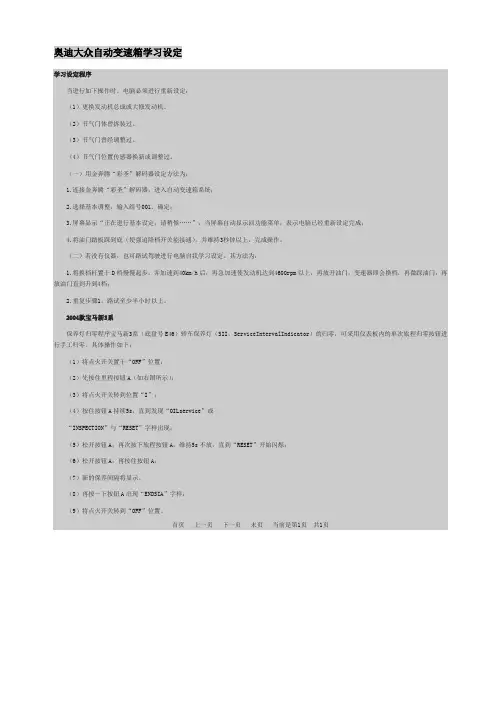

奥迪大众自动变速箱学习设定学习设定程序当进行如下操作时，电脑必须进行重新设定：（1）更换发动机总成或大修发动机。

（2）节气门体曾拆装过。

（3）节气门曾经调整过。

（4）节气门位置传感器换新或调整过。

（一）用金奔腾“彩圣”解码器设定方法为：1.连接金奔腾“彩圣”解码器，进入自动变速箱系统；2.选择基本调整，输入组号001，确定；3.屏幕显示“正在进行基本设定，请稍候……”，当屏幕自动显示回功能菜单，表示电脑已经重新设定完成；4.将油门踏板踩到底（使强迫降档开关能接通），并维持3秒钟以上，完成操作。

（二）若没有仪器，也可路试驾驶进行电脑自我学习设定。

其方法为：1.将换档杆置于D档慢慢起步，并加速到40km/h后，再急加速使发动机达到4600rpm以上，再放开油门，变速器即会换档，再微踩油门，再放油门直到升到4档；2.重复步骤1。

路试至少半小时以上。

2004款宝马新3系保养灯归零程序宝马新3系（底盘号E46）轿车保养灯（SII，ServiceIntervalIndicator）的归零，可采用仪表板内的单次旅程归零按钮进行手工归零。

具体操作如下：（1）将点火开关置于“OFF”位置；（2）先按住里程按钮A（如右图所示）；（3）将点火开关转到位置“I”；（4）按住按钮A持续5s，直到发现“OILservice”或“INSPECTION”与“RESET”字样出现；（5）松开按钮A，再次按下旅程按钮A，维持5s不放，直到“RESET”开始闪烁；（6）松开按钮A，再按住按钮A；（7）新的保养间隔将显示。

（8）再按一下按钮A出现“ENDSIA”字样；（9）将点火开关转到“OFF”位置。

首页上一页下一页末页当前是第1页共1页。

教你看轻松懂大众汽车数据流搜狐网2018-11-12 00:00大众汽车部分车型在读取发动机数据流时，以数据组号的形式显示。

每个组号有4个显示区域，每个显示区域的数据有其各自的含义。

显示组号00（或000）1. 冷却液温度：正常值170~204（相当于80~105°C）。

2. 发动机负荷：正常值20~50（相当于1~2.5ms）。

3. 发动机转速：正常值70~90（相当于700~900rpm）。

4. 电瓶电压：正常值146~212（相当于10~14.5V）。

5. 节气门角度：正常值0~12（相当于0~5°）。

6. 怠速空气质量控制值：正常值118~138（相当于-2.5~+5kg/h）。

7. 怠速空气质量测量值：正常值112~144（相当于-4.0~+4.0kg/h）。

8. 混合气成分控制值（λ控制值）：正常值78~178（相当于-10~+10%）。

9. 混合气成分测量值（λ测量值）：正常值115~141（相当于0.64~6.4ms）。

10. 混合气成分测量值（λ测量值）：正常值118~138（相当于-8~8%）。

显示组号01（或001）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：怠速时正常值为1.00~2.50ms。

若小于1.0ms，可能：进气系统有泄漏；燃油系统压力过高3. 节气门角度：怠速时正常值为0~5°。

若大于5°，可能：节气门控制部件J338没有进行系统基本调整；油门拉线过紧，需调整；节气门控制部件损坏4. 点火提前角：怠速时正常值为12±4.5°（BTDC）。

若小于12°（BTDC）：发动机负荷过大显示组号02（或002）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：怠速时正常值为1.00~2.50ms。

大众变速箱第28项数据流含义数据流含义显示组号281. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 自动变速箱换档杆位置：若是手动变速箱，该数据流为0。

3. 空调开关：A/C-LOW（空调关闭）或A/C-HIGH（空调打开）。

4. 空调压缩机：压缩机关闭或压缩机打开。

显示组号21（或021）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：正常值为1.00~2.50ms。

3. 冷却液温度：正常值为80~105°C，若小于80°C，可能发动机未达到此温度或检查温度传感器。

4. 控制：闭环或开环。

显示组号23（或023）第1位：无意义第2位：表示节气门电位计G69与节气门定位电位计G88的匹配“0”表示未完成匹配；“1”表示已完成匹配第3位：无意义第4位：表示节气门电位计G69最大停止位置调节过程“0”表示调节过程已完成，调节正常“1”表示调节过程未完成，调节不正常第5位：表示节气门电位计G69最小停止位置调节过程“0”表示调节过程已完成，调节正常“1”表示调节过程未完成，调节不正常第6位：表示节气门定位电位计G88最大停止位置调节过程“0”表示调节过程已完成，调节正常“1”表示调节过程未完成，调节不正常第7位：表示节气门定位电位计G88最小停止位置调节过程“0”表示调节过程已完成，调节正常“1”表示调节过程未完成，调节不正常第8位：无意义2. 节气门定位器最小停止位置：正常值为72~95%。

3. 节气门定位器紧急运行状态停止位置：正常值为67~83%。

4. 节气门定位器最大停止位置：正常值为：18~54%。

显示组号24（或024）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。

2. 发动机负荷：正常值为1.00~2.50ms。

3. 点火提前角：正常值为-10°~+45°。

大众﹒奥迪数据流
第一节引擎系统数据流测试
1．1、桑塔纳2000GLI
桑塔纳2000GLI的引擎机型为AFE，控制/系统为M1.5.4P，进入引擎系统后，选择读取数据流功能，即可读取电脑的运行数据，并以数据组号的形式显示。

每个组号有4个显示区域，每个显示区域的数据有不同的含义。

1.2桑塔纳2000GSI（AJR M3.8.2）
桑塔纳2000GSI的引擎机型为AJR，控制系统为M3.8.2。

选择测试功能，即可读取电脑的运行数据，并以数据组号的形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示
1．3帕萨特B5 1.8L
帕萨特B5在进入引擎系统后，选择08测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示位置，每个显示位置
1．4捷达王（Jetta）
捷达王在进入引擎系统后，选择测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。

再根据需要选择不同的数据组号。

每个组号有4个显示位置，每个显示位置的数据有不同的含义。

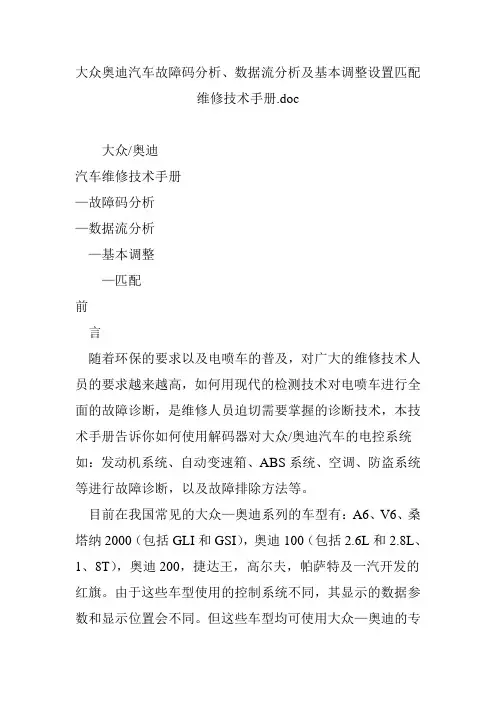

大众奥迪汽车故障码分析、数据流分析及基本调整设置匹配维修技术手册.doc大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。
