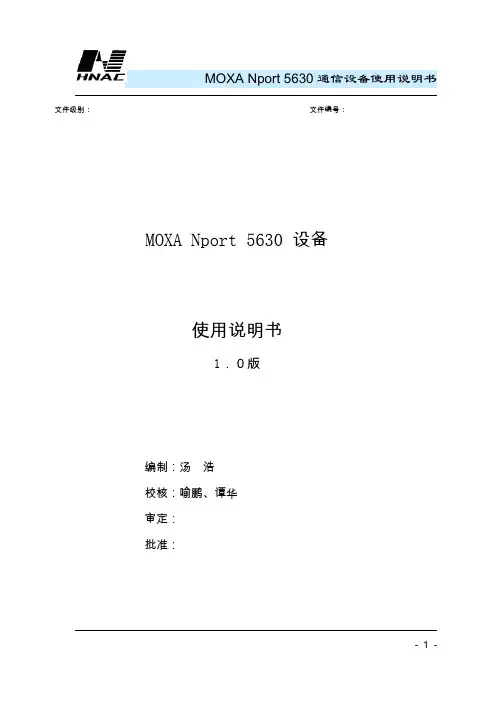

MOXA Nport 5630 设备
使用说明书
1.0版
编制:汤浩
校核:喻鹏、谭华
审定:
批准:
长沙华能自控集团有限公司
一、简介
MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列
多个不同的后台电脑可以共同分享1个Nport 5600设备
二、Nport 5600通信线制作
Nport 5600 系列串口接线引脚
引脚号RS232RS422 / 4线RS4852线RS485
1DSR
2RTS
3GND TXD+
4TXD TXD-
5RXD RXD-DATA-
6DCD RXD+DATA+
7CTS GND GND
8DTR
三、Nport 5600设置
面板和按钮说明
灯:
LED灯
先在NPORT 5600上把NPORT 5600的IP设置好,具体操作方法如
Menu(主选单) NetWork Setting IP Address 设置为
NetMask 设置为
四、后台电脑设置
在后台电脑中安装好Nport 5600的驱动程,安装完毕后在开始菜单中选择程序,
然后再选择刚安装好的NPort Administration Suite NPort Administrator
打开后选择Broadcast Search (自动查找在网络内的Nport )
配置Nport 5600
设置PORTx 端口的通信方式
Com Mapping (串口映射)
也就是把NPORT 的PORTx 映射为电脑中的COM
到此设置完毕,点击中的Apply应用刚才的设置。
后台软件中的串口的COM MAPPING中的COM PORT应相对应。
后台软件中的其它设置请参阅MTC的帮助文件。
