MOXA串口服务器产品配置说明书

MOXA串口服务器NPORT_5130详细配置MOXANPORT_5130是一款高性能的串口服务器，它可以将串口设备连接到以太网网络，从而实现远程管理和控制。

下面详细介绍了NPORT_5130的配置步骤和功能。

1.连接硬件：a.将NPORT_5130的以太网口连接到网络交换机或路由器的可用端口。

b.将串口设备连接到NPORT_5130的串口端口。

2.配置IP地址：a.使用网线将计算机连接到NPORT_5130的以太网口。

b. 打开一个Web浏览器，输入默认IP地址192.168.127.254并按Enter键。

c. 在弹出的登录页面中，输入默认用户名和密码（admin/admin），然后点击登录。

d. 进入配置界面后，选择Network Settings（网络设置），然后配置与您的网络环境相匹配的IP地址、子网掩码和网关。

3.配置串口参数：a. 在配置界面中，选择Serial Settings（串口设置）。

b.首先配置串口数量和串口类型（RS-232或RS-485）。

c.然后，为每个串口设置基本参数，如波特率、数据位、校验位和停止位。

d.您还可以设置串口流控制选项，如硬件流控制和软件流控制。

4.高级功能配置：a. 在配置界面中，选择Advanced Settings（高级设置）。

b.在这里，您可以配置各种高级功能，如状态报告、自动控制、特定字符过滤和串口映射。

c.状态报告功能允许您定期获取串口设备的状态信息。

d.自动控制功能允许您定义一些预设规则，以便在特定条件下自动执行一些动作。

e.特定字符过滤功能允许您设置特定的字符或字符序列，以便在串口数据中过滤或替换它们。

f.串口映射功能允许您将多个串口设备映射到一个虚拟串口，简化了串口设备的管理。

5.安全性配置：a. 在配置界面中，选择Security Settings（安全设置）。

b.在这里，您可以配置各种安全功能，如用户管理和访问控制列表。

c.用户管理功能允许您创建多个用户帐户，并为每个帐户指定不同的访问权限。

MOXA串口服务器中文使用文档一、引言二、安装1.要开始使用MOXA串口服务器，首先需要将设备连接到计算机上。

将设备的以太网端口连接到计算机上的以太网接口，并将串行设备连接到设备的串口接口。

2.将设备的电源适配器插入电源插座，并将适配器的连接线插入设备的电源接口。

3.打开计算机上的浏览器，输入设备的IP地址，在浏览器中打开设备的管理界面。

三、配置1.在设备的管理界面中，点击"配置"选项卡，进入设备的配置界面。

2.在配置界面中，可以配置设备的网络设置、串口配置和其他高级设置。

3.首先要配置设备的网络设置，包括IP地址、子网掩码、网关等信息。

确保设备的网络设置与计算机的网络设置相匹配，以便能够正确地连接到网络。

4.然后要配置设备的串口设置，包括波特率、数据位、停止位、校验位等信息。

根据需要配置串口的参数，以确保与串行设备的通信正常。

5.在完成网络和串口配置后，可以进行其他高级设置，如用户管理、安全设置、升级固件等。

根据需要进行相应的配置。

四、使用1.配置完成后，可以通过网络连接到MOXA串口服务器，并与串行设备进行通信。

2.打开计算机上的终端模拟程序，使用串口连接到设备的IP地址和端口号。

3.在终端模拟程序中，可以通过串口与串行设备进行交互。

发送命令或数据到串行设备，并接收串行设备返回的响应。

4.可以使用终端模拟程序提供的功能来控制串行设备，如发送命令、接收数据、保存日志等。

五、注意事项1.在使用MOXA串口服务器时，要确保设备的网络设置和串口设置正确无误，以确保与串行设备的通信正常。

2.在与串行设备进行通信时，要注意设备的串口配置与串行设备的要求相匹配，以确保数据的正确传输。

3.在进行高级设置时，要谨慎操作，避免对设备的正常运行产生不良影响。

六、总结本文档介绍了MOXA串口服务器的安装、配置和使用方法。

通过按照文档中的步骤进行操作，用户可以成功地将串行设备连接到网络，并实现与串行设备的通信。

NPort5100A Series1-port RS-232/422/485serial device servers with serial surge protectionFeatures and Benefits•Power consumption of only1W•Fast3-step web-based configuration•Surge protection for serial,Ethernet,and power•COM port grouping and UDP multicast applications•Screw-type power connectors for secure installation•Real COM and TTY drivers for Windows,Linux,and macOS•Standard TCP/IP interface and versatile TCP and UDP operation modes•Connects up to8TCP hostsCertificationsIntroductionThe NPort®5100A device servers are designed to make serial devices network-ready in an instant and give your PC software direct access to serial devices from anywhere on the network.The NPort®5100A device servers are ultra-lean,ruggedized,and user-friendly,making simple and reliable serial-to-Ethernet solutions possible.A Greener Serial-to-Ethernet SolutionThe MiiNe is a small but powerful Arm-based serial-to-Ethernet SoC with RAM and Flash embedded.With the MiiNe inside,the NPort®5110A Series'power consumption is less than1W.The NPort®5100A Series saves at least50%on power consumption compared to existing solutions on the market,helping engineers meet the tough environmental compliance challenges found in today’s industrial environments.Surge Protection for Serial,Ethernet,and PowerSurge,which is typically caused by high voltages that result from switching and lightning transients,is a common threat to all electrical devices. Moxa’s leading-edge surge immunity solution,which is applied to the NPort®5100A’s serial,power,and Ethernet lines,is tested and proven compliant with IEC61000-4-5.This state-of-the-art surge protection provides a robust serial-to-Ethernet solution that can protect electrical devices from voltage spikes and withstand electrically noisy environmental conditions.3-Step Web-based ConfigurationThe NPort®5100A’s3-step web-based configuration tool is straightforward and user-friendly.The NPort®5100A’s web console guides users through three simple configuration steps that are necessary to activate the serial-to-Ethernet application.With this fast3-step web-based configuration,a user only needs to spend an average of30seconds to complete the NPort®settings and enable the application,saving a great amount of time and effort.Easy to TroubleshootNPort®5100A device servers support SNMP,which can be used to monitor all units over Ethernet.Each unit can be configured to send trap messages automatically to the SNMP manager when user-defined errors are encountered.For users who do not use SNMP manager,an email alert can be sent ers can define the trigger for the alerts using Moxa’s Windows utility,or the web console.For example,alerts can be triggered by a warm start,a cold start,or a password change.AppearanceSpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Ethernet Software FeaturesConfiguration Options Windows Utility,Web Console(HTTP/HTTPS),Device Search Utility(DSU),MCC Tool,Telnet Console,Serial Console(NPort5110A/5150A models only)Management DHCP Client,ARP,BOOTP,DNS,HTTP,HTTPS,ICMP,IPv4,LLDP,SNTP,SMTP,SNMPv1/v2c,TCP/IP,Telnet,UDPFilter IGMP v1/v2Windows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10/11(x86/x64),Windows2008R2/2012/2012R2/2016/2019(x64),Windows Server2022,WindowsEmbedded CE5.0/6.0,Windows XP EmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.xFixed TTY Drivers macOS10.12,macOS10.13,macOS10.14,macOS10.15,SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS X Android API Android3.1.x and laterMIB RFC1213,RFC1317Security FunctionsAuthentication Local databaseEncryption HTTPS,AES-128,SHA-1,RSA-1024,SHA-256Security Protocols HTTPS(TLS1.2)Serial InterfaceConnector DB9maleNo.of Ports1Serial Standards NPort5110A:RS-232NPort5130A:RS-422,RS-485NPort5150A:RS-232,RS-422,RS-485Operation Modes Disabled,Ethernet Modem,Pair Connection,Real COM,Reverse Telnet,RFC2217,TCPClient,TCP Server,UDPBaudrate Supports standard baudrates(unit=bps):50,75,110,134,150,300,600,1200,1800,2400,4800,7200,9600,19200,38400,57600,115200,230.4k,460.8k,921.6kData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS(RS-232only),DTR/DSR(RS-232only),XON/XOFFPull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsRS-485Data Direction Control NPort5150A/5150A-T/5130A/5130A-T:ADDC(automatic data direction control) Terminator for RS-485120ohmsSerial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersNo.of Power Inputs1Input Current NPort5110A:82.5mA@12VDCNPort5130A:89.1mA@12VDCNPort5150A:92.4mA@12VDCInput Voltage12to48VDCSource of Input Power Power input jackReliabilityAutomatic Reboot Trigger Built-in WDTPhysical CharacteristicsHousing MetalDimensions(with ears)75.2x80x22mm(2.96x3.15x0.87in)Dimensions(without ears)52x80x22mm(2.05x3.15x0.87in)Weight340g(0.75lb)Installation Desktop,DIN-rail mounting(with optional kit),Wall mountingEnvironmental LimitsOperating Temperature Standard Models:0to60°C(32to140°F)Wide Temp.Models:-40to75°C(-40to167°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/35EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:6kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:10V/mIEC61000-4-4EFT:Power:2kV;Signal:1kVIEC61000-4-5Surge:Power:2kV;Signal:0.5kVIEC61000-4-6CS:150kHz to80MHz:10V/m;Signal:10V/mIEC61000-4-8PFMFIEC61000-4-11Safety UL60950-1DeclarationGreen Product RoHS,CRoHS,WEEEMTBFTime2,231,530hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x NPort5100A Series device serverPower Supply1x power adapter,suitable for your region(standard temp.models only) Documentation1x quick installation guide1x warranty cardDimensionsNPort5110A NPort5150ANPort5130AOrdering InformationModel NameOperating Temp.Baudrate Serial Standards No.of Serial Ports Input Current Input Voltage NPort 5110A 0to 60°C 50bps to 921.6kbpsRS-232182.5mA @12VDC 12-48VDC NPort 5110A-T -40to 75°C 50bps to 921.6kbpsRS-232182.5mA @12VDC 12-48VDC NPort 5130A 0to 60°C 50bps to 921.6kbps RS-422/485189.1mA @12VDC 12-48VDCNPort5130A-T-40to75°C 50bps to921.6kbpsRS-422/485189.1mA@12VDC12-48VDCNPort5150A0to60°C 50bps to921.6kbpsRS-232/422/485192.4mA@12VDC12-48VDCNPort5150A-T-40to75°C 50bps to921.6kbpsRS-232/422/485192.4mA@12VDC12-48VDCAccessories(sold separately)CablesCBL-F9M9-20DB9female to DB9male serial cable,20cmCBL-F9M9-150DB9female to DB9male serial cable,1.5mConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorMini DB9F-to-TB DB9female to terminal block connectorDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower AdaptersPWR-12050-WPAU-S1Locking barrel plug,12VDC,0.5A,100to240VAC,Australia(AU)plug,0to40°C operatingtemperaturePWR-12050-WPCN-S1Locking barrel plug,12VDC,0.5A,100to240VAC,China(CN)plug,0to40°C operating temperature PWR-12050-WPEU-S1Locking barrel plug,12VDC,0.5A,100to240VAC,Continental Europe(EU)plug,0to40°C operatingtemperaturePWR-12050-WPUK-S1Locking barrel plug,12VDC,0.5A,100to240VAC,United Kingdom(UK)plug,0to40°C operatingtemperaturePWR-12050-WPUSJP-S1Locking barrel plug,12VDC,0.5A,100to240VAC,United States/Japan(US/JP)plug,0to40°Coperating temperaturePWR-12150-AU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Australia(AU)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110A-TNPort5130A-TNPort5150A-TPWR-12150-CN-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,China(CN)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110A-TNPort5130A-TNPort5150A-TPWR-12150-EU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Continental Europe(EU)plug,-40to75°Coperating temperatureApplicable Models:NPort5110A-TNPort5130A-TNPort5150A-TPWR-12150-UK-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,United Kingdom(UK)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110A-TNPort5130A-TNPort5150A-TPWR-12150-USJP-SA-T Locking barrel plug,12VDC1.5A,100to240VAC,United States/Japan(US/JP)plug,-40to75°Coperating temperatureApplicable Models:NPort5110A-TNPort5130A-TNPort5150A-TPower CordsCBL-PJ21NOPEN-BK-30Locking barrel plug to bare-wire cable©Moxa Inc.All rights reserved.Updated Apr26,2022.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。

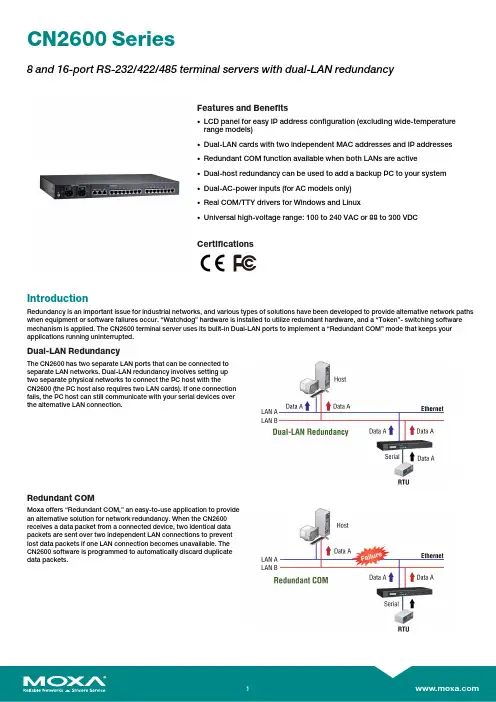

CN2600Series8and16-port RS-232/422/485terminal servers with dual-LAN redundancyFeatures and Benefits•LCD panel for easy IP address configuration(excluding wide-temperaturerange models)•Dual-LAN cards with two independent MAC addresses and IP addresses•Redundant COM function available when both LANs are active•Dual-host redundancy can be used to add a backup PC to your system•Dual-AC-power inputs(for AC models only)•Real COM/TTY drivers for Windows and Linux•Universal high-voltage range:100to240VAC or88to300VDCCertificationsIntroductionRedundancy is an important issue for industrial networks,and various types of solutions have been developed to provide alternative network paths when equipment or software failures occur.“Watchdog”hardware is installed to utilize redundant hardware,and a“Token”-switching software mechanism is applied.The CN2600terminal server uses its built-in Dual-LAN ports to implement a“Redundant COM”mode that keeps your applications running uninterrupted.Dual-LAN RedundancyThe CN2600has two separate LAN ports that can be connected toseparate LAN networks.Dual-LAN redundancy involves setting uptwo separate physical networks to connect the PC host with theCN2600(the PC host also requires two LAN cards).If one connectionfails,the PC host can still communicate with your serial devices overthe alternative LAN connection.Redundant COMMoxa offers“Redundant COM,”an easy-to-use application to providean alternative solution for network redundancy.When the CN2600receives a data packet from a connected device,two identical datapackets are sent over two independent LAN connections to preventlost data packets if one LAN connection becomes unavailable.TheCN2600software is programmed to automatically discard duplicatedata packets.Dual-host RedundancyThe CN2600’s dual-LAN cards can also be used to set up“dual-host”redundancy.In this case,both networks(LAN A and LAN B in the figure)are connected to two different hosts.If either of the two hosts shuts down unexpectedly,the other host will still be able to communicate with serial devices connected to the CN2600.Dual-AC Model SupportedDual-power redundancy uses two power inputs and redundantinternal power supplies to ensure that all of the CN2600’s functionswill be available,even in the event of power circuit failures. AppearanceSpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)2Magnetic Isolation Protection 1.5kV(built-in)Ethernet Software FeaturesConfiguration Options CN2610-8/CN2610-16:Serial Console,Telnet Console,Windows Utility,Device SearchUtility(DSU)CN2650-8/CN2650-16/CN2600-2AC models:Serial Console,Telnet Console,WindowsUtility,Device Search Utility(DSU),Web console(HTTP/HTTPS)Management ARP,BOOTP,DDNS,DHCP Client,DNS,HTTP,IPv4,SMTP,SNMPv1/v2c/v3,TCP/IP,Telnet,UDP,ICMP,SLIPMIB MIB-IISecurity HTTPS/SSL,RADIUS,SSH,PAP,CHAPUnicast Routing RIPV1/V2,Static RouteWindows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2(x64),Windows Embedded CE5.0/6.0,Windows XPEmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.xFixed TTY Drivers SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS XAndroid API Android3.1.x and laterSerial InterfaceConnector8-pin RJ45No.of Ports CN2610-8models:8CN2610-16models:16Serial Standards CN2610models:RS-232CN2650models:RS-232,RS-422,RS-485Operation Modes Real COM mode,TCP Server mode,TCP Client mode,UDP mode,RFC2217mode,Terminal mode,Reverse Telnet mode,PPP mode,DRDAS mode,Redundant COMmode,DisabledBaudrate50bps to921.6kbpsData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control None,RTS/CTS,DTR/DSR,XON/XOFFIsolation CN2650I Series:2kVRS-485Data Direction Control ADDC®(automatic data direction control)Pull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsTerminator for RS-485120ohmsConsole Port RS-232(TxD,RxD,GND),8-pin RJ45(19200,n,8,1)Serial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersNo.of Power Inputs CN2600Series:1CN2600Series-2AC models:2Input Current CN2600Series:130mA@110VACCN2600Series-HV models:200mA@88VDCInput Voltage AC models:100to240VAC,47to63HzDC models:110VDC(88to300VDC)ReliabilityAutomatic Reboot Trigger Built-in WDTAlert Tools Built-in buzzer and RTC(real-time clock)Physical CharacteristicsHousing MetalInstallation19-inch rack mountingDimensions(with ears)480x198x45.5mm(18.9x7.80x1.77in)Dimensions(without ears)440x198x45.5mm(17.32x7.80x1.77in)Weight CN2610-8/CN2650-8:2,410g(5.31lb)CN2610-16/CN2650-16:2,460g(5.42lb)CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T:2,560g(5.64lb)CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T:2,640g(5.82lb)CN2650I-8:3,907g(8.61lb)CN2650I-16:4,046g(8.92lb)CN2650I-8-2AC:4,284g(9.44lb)CN2650I-16-2AC:4,423g(9.75lb)CN2650I-8-HV-T:3,848g(8.48lb)CN2650I-16-HV-T:3,987g(8.79lb)Environmental LimitsOperating Temperature Standard Models:0to55°C(32to131°F)Wide Temp.Models:-40to75°C(-40to167°F)CN2650-HV-T Models:-40to85°C(-40to185°F)Storage Temperature(package included)Standard Models:0to55°C(32to131°F)CN2650-8-2AC-T/CN2650-16-2AC-T:-40to75°C(40to167°F)CN2650I-8-HV-T/CN2650I-16-HV-T:-40to85°C(-40to185°F) Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC Non-I models:EN55032/24-I models:EN55032/35EMI CISPR32,FCC Part15B Class AEMS AC models:IEC61000-4-2ESD:Contact:8kV;Air:15kVIEC61000-4-3RS:80MHz to1GHz:10V/mIEC61000-4-4EFT:Power:4kV;Signal:2kVIEC61000-4-5Surge:Power:2.5kV;Signal:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8IEC61000-4-11DIPsHVDC models:IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:4kV;Signal:2kVIEC61000-4-5Surge:Power:2kV;Signal:1kVIEC61000-4-6CS:150kHz to80MHz:3V/mIEC61000-4-8Safety Non-I models:UL60950-1-I models:UL62368-1Vibration IEC60068-2-6Freefall IEC60068-2-32DeclarationGreen Product RoHS,CRoHS,WEEEMTBFTime CN2610-8:831,925hrsCN2610-16:639,332hrsCN2610-8-2AC/CN2650-8-2AC:773,268hrsCN2610-16-2AC:604,346hrsCN2650-8:657,123hrsCN2650-16:457,175hrsCN2650-16-2AC:442,699hrsCN2650I-8/CN2650I-8-2AC/CN2650-8-2AC-T:190,562hrsCN2650I-16/CN2650I-16-2AC/CN2650-16-2AC-T:115,887hrsCN2650I-8-HV-T:191,326hrsCN2650I-16-HV-T:116,924hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x CN2600Series terminal serverInstallation Kit1x rack-mounting kitCable1x RJ45-to-DB9console cable1x power cord,suitable for your region(AC models) Documentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Serial Standards No.of Serial Ports Serial Connector Isolation No.of PowerInputsPower Input Operating Temp.CN2610-8RS-23288-pin RJ45–1100-240VAC0to55°C CN2610-16RS-232168-pin RJ45–1100-240VAC0to55°C CN2610-8-2AC RS-23288-pin RJ45–2100-240VAC0to55°C CN2610-16-2AC RS-232168-pin RJ45–2100-240VAC0to55°C CN2650-8RS-232/422/48588-pin RJ45–1100-240VAC0to55°C CN2650-16RS-232/422/485168-pin RJ45–1100-240VAC0to55°C CN2650-8-2AC RS-232/422/48588-pin RJ45–2100-240VAC0to55°C CN2650-8-2AC-T RS-232/422/48588-pin RJ45–2100-240VAC-40to75°C CN2650-16-2AC RS-232/422/485168-pin RJ45–2100-240VAC0to55°C CN2650-16-2AC-T RS-232/422/485168-pin RJ45–2100-240VAC-40to75°C CN2650I-8RS-232/422/4858DB9male2kV1100-240VAC0to55°C CN2650I-16RS-232/422/48516DB9male2kV1100-240VAC0to55°CCN2650I-8-2AC RS-232/422/4858DB9male2kV2100-240VAC0to55°CCN2650I-16-2AC RS-232/422/48516DB9male2kV2100-240VAC0to55°CCN2650I-8-HV-T RS-232/422/4858DB9male2kV188-300VDC-40to85°C CN2650I-16-HV-T RS-232/422/48516DB9male2kV188-300VDC-40to85°C Accessories(sold separately)CablesCBL-F9M9-20DB9female to DB9male serial cable,20cmCBL-F9M9-150DB9female to DB9male serial cable,1.5mCBL-RJ45M25-1508-pin RJ45to DB25male serial cable,1.5mCBL-RJ45SF25-1508-pin RJ45to DB25female serial cable with shielding,1.5mCBL-RJ45F25-1508-pin RJ45to DB25female serial cable,1.5mCBL-RJ45M9-1508-pin RJ45to DB9male serial cable,1.5mCBL-RJ45SM9-1508-pin RJ45to DB9male serial cable with shielding,1.5mCBL-RJ45SF9-1508-pin RJ45to DB25male serial cable with shielding,1.5mCBL-RJ45SM25-1508-pin RJ45to DB9female serial cable with shielding,1.5mCBL-RJ45F9-1508-pin RJ45to DB9female serial cable,1.5mConnectorsMini DB9F-to-TB DB9female to terminal block connectorPower CordsPWC-C13AU-3B-183Power cord with Australian(AU)plug,1.83mPWC-C13CN-3B-183Power cord with three-prong China(CN)plug,1.83mPWC-C13EU-3B-183Power cord with Continental Europe(EU)plug,1.83mPWC-C13JP-3B-183Power cord with Japan(JP)plug,7A/125V,1.83mPWC-C13UK-3B-183Power cord with United Kingdom(UK)plug,1.83mPWC-C13US-3B-183Power cord with United States(US)plug,1.83mRack-Mounting KitsWK-45-01Rack-mounting kit,2L-shaped plates,8screws,45x57x2.5mm©Moxa Inc.All rights reserved.Updated Mar10,2020.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。

> NPort® 5200系列标准TCP/IP接口和多样的操作模式为现存的软件提供Real COM/TTY驱动通过TCP/IP或COM/TTY端口远程控制串口设备NPort® 5200系列串口设备联网服务器提供了TCP Server、TCP Client和UDP Server Client模式，使用了统一标准的网由于NPort®提供Real COM/TTY驱动功能，软件设计者透过COM/TTY的串口可以立即与TCP/IP网络进行连接。

这个卓越设备通过指定NPort® 5200的IP地址和端口号，服务器可以直接透过Scoket程序对串口设备进行数据读取和控制。

在Windows/Linux下基于COM/TTY的程序可以通过Moxa提供络API (Winsock，BSO Sockets)来确保网络软件的兼容性。

的特征能保障您的软件投资并且享受串口设备联网带来的好处。

的COM/TTY驱动，通过网络直接对串口设备的资料进行读取。

COM驱动/网络Sockets模式远程主机(Windows或Linux)Ethernet192.168.10.2:4001NPort® 5230/5232最多32个串口2线RS-485本地主机(Windows或Linux)Internet2-242-25 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5200系列2外观规格以太网端口数：1速率：10/100 Mbps ，自适应MDI/MDIX 接头：8针RJ45电磁隔离保护：内建1.5 KV 串口端口数：2串口标准：NPort ® 5210：RS-232NPort ®5230：1个RS-232，1个RS-422/485NPort ®5232/5232I ：RS-422/485端口类型：NPort ® 5210：RJ45 (8-pin)NPort ®5230/5232/5232I ：接线端子 (5针/口)串口保护：全信号15 KV ESD 保护2 KV 光电隔离 (NPort ® 5232I/5232I-T)RS-485数据流向控制：ADDC ® (数据流向自动控制)串口通讯参数数据位：5，6，7，8停止位：1，1.5，2校验位：None ，Even ，Odd ，Space ，Mark 流量控制：RTS/CTS (仅RS-232)，DTR/DSR (仅NPort 5210)，XON/XOFF 波特率：110 bps ~ 230.4 Kbps 串口信号RS-232:NPort ® 5210：TxD ，RxD ，RTS ，CTS ，DTR ，DSR ，DCD ，GNDNPort ® 5230：TxD ，RxD ，RTS ，CTS ，GNDRS-422：Tx+，Tx-，Rx+，Rx-，GND RS-485-4w ：Tx+，Tx-，Rx+，Rx-，GND RS-485-2w ：Data+，Data-，GND 软件特点网络协议：ICMP ，IP ，TCP ，UDP ，DHCP ，BOOTP ，Telnet ，DNS ，SNMP V1/V2c ，HTTP ，SMTP ，SNTP配置方式：Web Console ，Serial Console (NPort ® 5210/5230 only)，Telnet Console ，Windows UtilityWindows Real COM 驱动：Windows 95/98/ME/NT/2000，Windows XP/2003/Vista/2008/7 x86/x64，Embedded CE 5.0/6.0，XP EmbeddedFixed TTY驱动：SCO Unix ，SCO OpenServer ，UnixWare 7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD ，AIX 5.x ，HP-UX 11iLinux Real TTY 驱动：Linux kernel 2.4.x ，2.6.x 机械特性外壳：金属，IP30防护等级重量：NPort® 5210：340 gNPort ®5230/5232：360 g NPort ®5232I ：380 g 尺寸：NPort ® 5210/5230/5232:无挂耳：67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)含挂耳：90 x 100.4 x 22 mm (3.54 x 3.95 x 0.87 in)NPort ®5232I:无挂耳：67 x 100.4 x 35 mm (2.64 x 3.95 x 1.37 in)含挂耳：90 x 100.4 x 35 mm (3.54 x 3.95 x 1.37 in)工作环境工作温度：标准型号：0 ~ 55 ˚C (32 ~ 131 ˚F)宽温型号：-40 ~ 75 ˚C (-40 ~ 167 ˚F)工作湿度：5 ~ 95% RH 存储温度：-40 ~ 85 ˚C (-40 ~ 185 ˚F)电源需求输入电压：12 ~ 48 VDC 电源功耗：NPort ® 5210：325 mA @ 12 V ，190 mA @ 24 V NPort ®5230：325 mA @ 12 V ，190 mA @ 24 VNPort ®5232：280 mA @ 12 V ，150 mA @ 24 VNPort ® 5230NPort ® 5210NPort ® 5232电源输入接线端子12 ~ 48 VDC以太网RJ45 10/100 Mbps重启按钮导轨安装工具(可选)RS-422/485RS-2328针RJ45，RS-232RS-422/485电源输入接线端子12 ~ 48 VDC电源输入接线端子 12 ~ 48 VDC以太网RJ45 10/100 Mbps重启按钮重置按钮以太网RJ45 10/100 MbpsDK-35A 导轨安装套件可选附件2-27 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5200系列2订购信息包装清单•NPort ® 5200系列串口设备联网服务器• 电源插座转3-pin 电源转接头• 软件光盘及文档• 快速安装指南 (打印版)•保修卡PIN RS-2321DSR (in)2RTS (out)3GND 4TxD (out)5RxD (in)6DCD (in)7CTS (in)8DTR (out)18针脚定义NPort ® 5210/5210-T (RS-232)8针RJ45接头NPort ® 5230/5230-TNPort ® 5232/5232I/5232-T/5232I-T (RS-232/422/485，端子连接器)(RS-422/485，端子连接器)可选型号NPort ®5210：2口RS-232串口设备联网服务器，0 ~ 55 ˚C 工作温度NPort ®5230：2口设备联网服务器，带1个RS-232口，1个RS-422/485口，0 ~ 55 ˚C 工作温度NPort ® 5232：2口RS-422/485串口设备联网服务器，0 ~ 55 ˚C 工作温度NPort ®5232I ：2口RS-422/485串口设备联网服务器，带2 KV 光电隔离，0 ~ 55 ˚C 工作温度NPort ® 5210-T ：2口RS-232串口设备联网服务器，-40 ~ 75 ˚C 工作温度NPort ®5230-T ：2口串口设备联网服务器，1个RS-232口，1个RS-422/485口，-40 ~ 75 ˚C 工作温度NPort ® 5232-T ：2口RS-422/485串口设备联网服务器，-40 ~ 75 ˚C 工作温度NPort ®5232I-T ：2口RS-422/485串口设备联网服务器，带2 KV 光电隔离，-40 ~ 75 ˚C 工作温度可选配件(须单独购买)DK-35A ：可选配件DIN-Rail 电源：详情见附件接线端子：详情见附件R xC T R T G N G N R x R x T x + /D a t a T x T x - / D a t a -R x G N R x T x + / D a t a T x - / D a t a -R x G N R x T x + / D a t a T x - / D a t a -。

第一章：准备工作准备工作我们用一条交叉网线把NPort5110 和PC机的网口连接起来，并把NPort上电。

首先，打开控制面板，网络连接。

在本地连接上点右键，选择属性。

双击进入 Internet协议（TCP/IP），点击“使用下面的IP地址”写入 IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段。

如NPORT 默认IP为192.168.127.254,255.255.255.0；就需要把PC 机的IP 地址设为192.168.127.XXX，255.255.255.0，最后一个数字不同即可。

点击确定。

第二章：网络和串口参数配置搜索 NPort打开NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。

会搜索到我们的NPort5110，点击stop，停止搜索。

网络参数配置双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。

可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址。

Netmask：子网掩码。

Gateway：网关。

IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。

DNS Server1和2：DNS，域名解析服务器。

串口参数配置点击 Serial选项卡，点击Modify修改，双击端口进去，可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率，NPort5000 系列只能支持标准波特率，如9600，115200bps 等。

Parity：校验。

None：无校验Even：偶校验。

Odd：奇校验。

Space：空。

Mark：标志。

Data Bits：数据位。

Stop Bits：停止位。

Flow Control：流量控制。

None：无流量控制。

XON/XOFF：软件流控。

MOXA （摩莎）串口服务器使用说明书系统版本：R2.0 (Cover Title 2) 文档编号：CHI-PT-NJBL-A0-SHAN内容简介《串口服务器使用手册》本手册主要讲解了串口服务器软件安装及串口服务器的配置，指导现场工程师对串口服务器的数据配置。

本手册共分2章节，分别为：第一章：概述第二章：软件的安装和设置本文档的读者范围：公司员工版权声明本文档属南京北路自动化系统有限责任公司版权所有，侵权必究。

本文档专供用户、本公司职员以及经本公司许可的人员使用，未经公司书面同意，任何单位或个人不得以任何方式复制、翻印、改编、摘编、转载、翻译、注释、整理、出版或传播手册的全部或部分内容。

南京北路自动化系统有限责任公司位于南京江宁经济技术开发区，是南京市高新技术企业，现有高级工程师、工程师及其他专业技术人员100余名。

是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。

公司拥有ISO9001:2000质量管理体系认证，坚持“质量第一、用户至上、至诚服务、持续改进”的质量方针，得到了广大客户的信赖和支持。

目前公司产品覆盖全国10多个省、自治区，并在多个煤炭主产区设有售后服务机构。

公司以满足客户需求为己任，不断生产高性价比的产品，为客户创造价值。

南京北路自动化系统有限责任公司联系地址：南京市江宁开发区菲尼克斯路99号邮政编码：211106电话号码：(025)52187543传真：(025)52185703邮件地址：njbestway@客户服务电话：400-611-5166客户支持网站：目录1概述 (1)2软件的安装和设置 (1)2.1扫描软件安装 (1)2.2扫描软件的设置 (3)插图目录图2-1 光盘中安装程序 (1)图2-2 安装后程序中 (2)图2-3 扫描软件图 (2)图2-4 串口服务器查找图 (3)图2-5 主界面图 (4)图2-6 Basic界面 (5)图2-7主串口服务器UDP Mode设置图 (8)图2-8从串口服务器UDP Mode设置图 (9)图2-9 波特率设置1图 (10)图2-10 波特率设置2图 (10)1概述MOXA（摩莎）串口服务器是把485/232信号转换成网络TCP/IP信号，在工业以太网络上传输信号的设备。

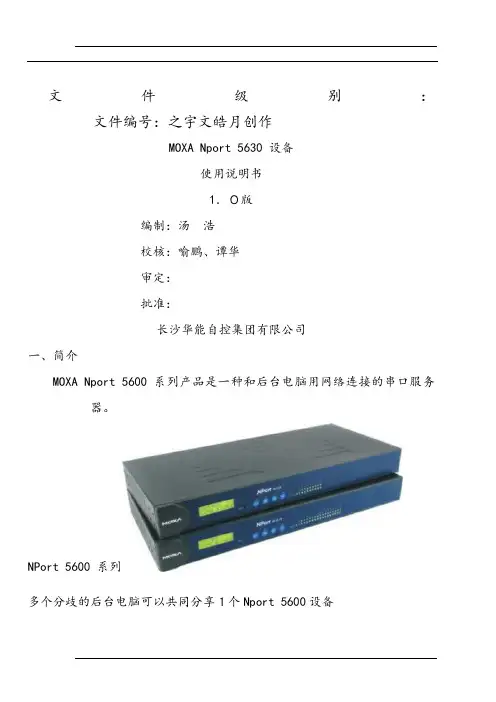

文件级别：文件编号：之宇文皓月创作MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。

NPort 5600 系列多个分歧的后台电脑可以共同分享１个Nport 5600设备二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232RS422 / 4线RS4852线RS4851DSR2RTS3GND TXD+4TXD TXD5RXD RXD DATA6DCD RXD+DATA+7CTS GND GND8DTR三、Nport 5600设置面板和按钮说明灯：LED 灯灯颜色含义LED灯颜色含义准备灯红正在启动中，长期则是有错误绿正常18/16通信信号灯正在接收数据绿正在发送数据按键:键名称含义MENU 菜单键∧上翻键∨下翻键SEL 选择键先在NPORT 5600上把NPORT 5600的IP设置好，具体操纵方法如Menu(主选单) NetWork Setting IP Address 设置为192.168.X.XNetMask 设置为255.255.255.0四、后台电脑设置在后台电脑中装置好Nport 5600的驱动程，装置完毕后在开始菜单中选择程序，然后再选择刚装置好的NPort AdministrationSuite NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）配置Nport 5600设置PORTx 端口的通信方式Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COM到此设置完毕，点击中的Apply应用刚才的设置。

后台软件中的串口的COM MAPPING中的COM PORT应相对应。

后台软件中的其它设置请参阅MTC的帮忙文件。

MOXA Nport 5232串口设备服务器1服务器硬件MOXA Nport 5232串口设备服务器在SAMS中可用作为RS-485/以太网转换器，实现通信协议的转换，完成SAMS服务器与现场仪表间的数据传送。

1.1Nport 5232结构视图图 1-1 硬件结构视图1.2安装时的注意事项1、安装或接线时必须确保NPort5232处于断电状态。

2、由于NPort5232在工作时会发热，必须保证安装时能够良好的散热。

3、电源线与信号线分开布线以避免干扰。

1.3电源的连接Nport5232可以允许的供电范围为直流12V-30V，推荐直流24V供电，一般使用机柜上的系统24V电源。

图 1-2 电源接线端子注意：V+接电源正，V-接电源负，屏蔽地SG需接保护地。

1.4RS-485口的连接Nport5232的Port口端子定义如下：图 1-3 Nport5232端子定义Nport5232共有2个RS-422/RS-485接口，在连接RS-485时RS-485正接Data+，RS-485负接Data-。

1.5指示灯表 1-1 NPort 5232 指示灯定义指示灯指示灯颜色表示的含义Ready红常亮：模块正在启动闪烁：检测到IP地址冲突，或者DHCP与BOOTP服务器没有正确回应绿常亮：模块已上电且功能正常闪烁：模块被定位灭没有供电或供电异常Ethernet橙 10M以太网连接绿 100M以太网连接灭网络未被连接橙串口正在接收数据P1，P2绿串口正在发送数据灭串口上没有收发数据1.6网络的连接NPort5232的以太网网口连接到SAMS服务器所在网络。

2服务器软件配置在SAMS数据服务软件中配置通讯服务器之前，须先通过NPort Administrator Suite软件进行串口配置。

2.1串口设备服务器的基本设置点击[开始/NPort Administrator Suite/NPort Administrator]，弹出图 2-1所示界面。

第一章：准备工作准备工作我们用一条交叉网线把NPort5110 和PC 机的网口连接起来，并把NPort 上电。

首先，打开控制面板，网络连接。

在本地连接上点右键，选择属性。

双击进入Internet 协议（TCP/IP），点击“使用下面的IP地址”写入IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。

如NPORT 默认IP为；就需要把PC 机的IP 地址设为，，最后一个数字不同即可。

*■f ⅜⅝ IΓ<Λ1,nw'ιBW m ⅛⅞i事号理sc:Il n L■ «-4 a：EUJW ■⅛⅛y⅛'rt'Γ⅛⅛-hL±<7⅛m 41 '■ ⅛.∙> -I' "< ⅛ 7^(Q W a M⅜Q ■.⅞LQ UJ g 心RTT l Ir-B IIfll j f *h* 4* *aτ 旳∙ΦH EP r円 5TVi^p⅝3i EIPKYWmev⅜vMM≡m3 血aβ宜山■■軽因_■ +∣. 'ICimJ□IΓ4t S⅛5∣⅛ΛJi^~1-∣l3IBl⅛ Il佇八・［诚∕⅛L %卄・卄T ■≡^XIa I l∙-J*⅛FΓ-Λ •#P ⅛ <i∣ -" P * ■ fd⅛4t l∣^ 鼻⅛⅛Prt1⅛β⅛ ,E讐"I人C⅛ιΓ∙.i彌丹HIfIIj*!T：TfL=WIt ^μtv4M⅜厂匸∣Wfg∣fcK* 3心..■⅞ ■>βWM第二章：网络和串口参数配搜索NPort打开NPort Administrator （可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。
