串口服务器快速上手指南

MOXA串口服务器中文使用文档一、引言二、安装1.要开始使用MOXA串口服务器，首先需要将设备连接到计算机上。

将设备的以太网端口连接到计算机上的以太网接口，并将串行设备连接到设备的串口接口。

2.将设备的电源适配器插入电源插座，并将适配器的连接线插入设备的电源接口。

3.打开计算机上的浏览器，输入设备的IP地址，在浏览器中打开设备的管理界面。

三、配置1.在设备的管理界面中，点击"配置"选项卡，进入设备的配置界面。

2.在配置界面中，可以配置设备的网络设置、串口配置和其他高级设置。

3.首先要配置设备的网络设置，包括IP地址、子网掩码、网关等信息。

确保设备的网络设置与计算机的网络设置相匹配，以便能够正确地连接到网络。

4.然后要配置设备的串口设置，包括波特率、数据位、停止位、校验位等信息。

根据需要配置串口的参数，以确保与串行设备的通信正常。

5.在完成网络和串口配置后，可以进行其他高级设置，如用户管理、安全设置、升级固件等。

根据需要进行相应的配置。

四、使用1.配置完成后，可以通过网络连接到MOXA串口服务器，并与串行设备进行通信。

2.打开计算机上的终端模拟程序，使用串口连接到设备的IP地址和端口号。

3.在终端模拟程序中，可以通过串口与串行设备进行交互。

发送命令或数据到串行设备，并接收串行设备返回的响应。

4.可以使用终端模拟程序提供的功能来控制串行设备，如发送命令、接收数据、保存日志等。

五、注意事项1.在使用MOXA串口服务器时，要确保设备的网络设置和串口设置正确无误，以确保与串行设备的通信正常。

2.在与串行设备进行通信时，要注意设备的串口配置与串行设备的要求相匹配，以确保数据的正确传输。

3.在进行高级设置时，要谨慎操作，避免对设备的正常运行产生不良影响。

六、总结本文档介绍了MOXA串口服务器的安装、配置和使用方法。

通过按照文档中的步骤进行操作，用户可以成功地将串行设备连接到网络，并实现与串行设备的通信。

串口服务器配置手册一、概述串口服务器是一种将串行通信协议转换为网络协议的设备，它可以将串行数据转换为网络数据，使得远程设备可以通过网络进行通信和控制。

本配置手册将指导用户对串口服务器进行配置和操作。

二、设备连接1、将串口服务器通过网线连接到计算机，并确保电源已经打开。

2、在计算机上打开浏览器，输入串口服务器的IP（默认为192.168.1.100），进入登录界面。

三、登录界面1、在登录界面上输入用户名和密码（默认为admin），点击“登录”。

2、如果登录成功，将会进入设备配置界面。

四、设备配置1、在设备配置界面上，可以看到串口服务器的各种配置选项，包括网络设置、串口设置、数据传输等。

2、根据实际需要，对各项配置进行设置。

例如，如果需要远程控制设备，需要设置相应的串口参数和波特率等。

3、点击“保存”按钮，保存配置信息。

五、数据传输测试1、在设备配置完成后，需要进行数据传输测试，以确保设备正常工作。

2、在计算机上打开相应的串口软件（如PuTTY），设置相应的串口参数（如波特率、数据位、停止位等）。

3、在串口软件上发送数据，观察串口服务器是否能够正常接收并转换数据。

反之，也可以通过串口服务器发送数据，观察计算机是否能够正常接收并转换数据。

六、故障排除1、如果出现网络连接问题，可以检查网线是否连接正常，或者重新启动设备。

2、如果出现串口通信问题，可以检查串口参数是否设置正确，或者更换串口线缆或端口。

3、如果出现其他问题，可以查看设备手册或技术支持获取帮助。

一、引言随着互联网的快速发展，服务器已成为企业和组织的重要基础设施。

然而，服务器安全配置不当可能会导致数据泄露、业务中断和系统损坏等严重后果。

为了确保服务器安全，本文将介绍一份全面的服务器安全配置手册。

二、目录1、服务器硬件和软件选择2、网络拓扑和防火墙配置3、操作系统和应用程序安全配置4、密码管理和身份验证配置5、安全审计和日志配置6、备份和恢复策略7、结论三、服务器硬件和软件选择1、选择可靠的服务器硬件品牌，确保硬件的稳定性和安全性。

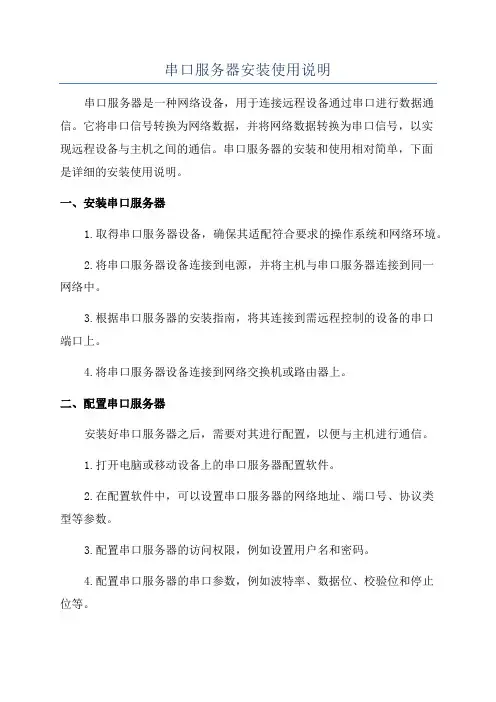

串口服务器安装使用说明串口服务器是一种网络设备，用于连接远程设备通过串口进行数据通信。

它将串口信号转换为网络数据，并将网络数据转换为串口信号，以实现远程设备与主机之间的通信。

串口服务器的安装和使用相对简单，下面是详细的安装使用说明。

一、安装串口服务器1.取得串口服务器设备，确保其适配符合要求的操作系统和网络环境。

2.将串口服务器设备连接到电源，并将主机与串口服务器连接到同一网络中。

3.根据串口服务器的安装指南，将其连接到需远程控制的设备的串口端口上。

4.将串口服务器设备连接到网络交换机或路由器上。

二、配置串口服务器安装好串口服务器之后，需要对其进行配置，以便与主机进行通信。

1.打开电脑或移动设备上的串口服务器配置软件。

2.在配置软件中，可以设置串口服务器的网络地址、端口号、协议类型等参数。

3.配置串口服务器的访问权限，例如设置用户名和密码。

4.配置串口服务器的串口参数，例如波特率、数据位、校验位和停止位等。

三、使用串口服务器配置好串口服务器之后，可以通过以下步骤使用它与远程设备进行通信。

1.打开电脑或移动设备上的串口服务器客户端软件。

2.在客户端软件中，输入串口服务器的网络地址和端口号。

3.输入正确的用户名和密码进行登录。

4.在客户端软件中，选择要连接的远程设备的串口端口。

5.配置客户端软件的串口参数，例如波特率、数据位、校验位和停止位等。

6.点击连接按钮，与远程设备建立串口通信连接。

7.进行数据的收发和控制操作。

四、注意事项在安装和使用串口服务器过程中，需要注意以下事项。

1.确保网络连接正常，主机和串口服务器在同一局域网内，且能够相互通信。

2.配置串口服务器时，保证输入的参数正确，特别是网络地址和端口号。

3.配置客户端软件时，保证输入的参数正确，特别是网络地址和端口号。

4.在进行串口通信时，保持设备的稳定性，避免意外断电等情况。

5.定期检查串口服务器的网络连接状态，确保其正常运行。

总结：串口服务器是一种用于连接远程设备的网络设备，安装和使用相对简单。

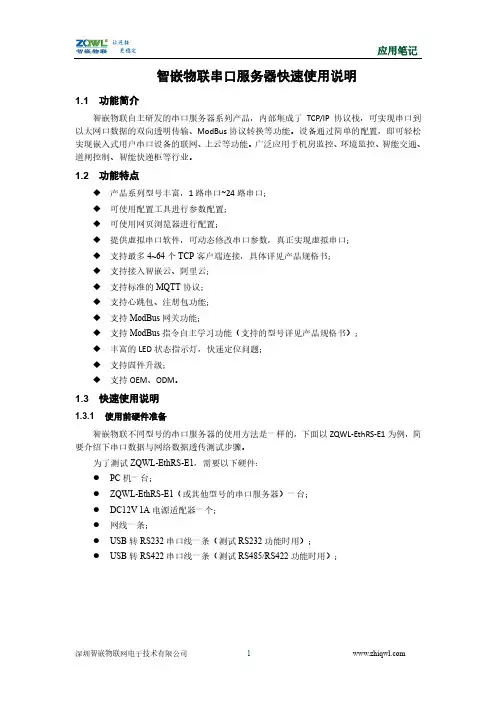

智嵌物联串口服务器快速使用说明1.1 功能简介智嵌物联自主研发的串口服务器系列产品，内部集成了TCP/IP协议栈，可实现串口到以太网口数据的双向透明传输、ModBus协议转换等功能。

设备通过简单的配置，即可轻松实现嵌入式用户串口设备的联网、上云等功能。

广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。

1.2 功能特点◆产品系列型号丰富，1路串口~24路串口；◆可使用配置工具进行参数配置；◆可使用网页浏览器进行配置；◆提供虚拟串口软件，可动态修改串口参数，真正实现虚拟串口；◆支持最多4~64个TCP客户端连接，具体详见产品规格书；◆支持接入智嵌云、阿里云；◆支持标准的MQTT协议；◆支持心跳包、注册包功能；◆支持ModBus网关功能；◆支持ModBus指令自主学习功能（支持的型号详见产品规格书）；◆丰富的LED状态指示灯，快速定位问题；◆支持固件升级；◆支持OEM、ODM。

1.3 快速使用说明1.3.1 使用前硬件准备智嵌物联不同型号的串口服务器的使用方法是一样的，下面以ZQWL-EthRS-E1为例，简要介绍下串口数据与网络数据透传测试步骤。

为了测试ZQWL-EthRS-E1，需要以下硬件：●PC机一台；●ZQWL-EthRS-E1（或其他型号的串口服务器）一台；●DC12V 1A电源适配器一个；●网线一条；●USB转RS232串口线一条（测试RS232功能时用）；●USB转RS422串口线一条（测试RS485/RS422功能时用）；图1硬件准备1.3.2 使用前软件准备在智嵌物联官网下载串口调试助手“UartAssist”、网络调试助手“网络调试助手V3.8”，如图2所示。

官网地址：。

图2 软件准备1.3.3 设备默认参数测试步骤不同串口（PORT）的RS232、RS485、RS422测试方法一样，下面以设备PORT1的RS232接口测试为例来说明串口服务器的测试方法。

1.连接硬件图3 硬件连接用网线连接串口服务器网口和电脑网口。

MOXA Nport 5232串口设备服务器1服务器硬件MOXA Nport 5232串口设备服务器在SAMS中可用作为RS-485/以太网转换器，实现通信协议的转换，完成SAMS服务器与现场仪表间的数据传送。

1.1Nport 5232结构视图图 1-1 硬件结构视图1.2安装时的注意事项1、安装或接线时必须确保NPort5232处于断电状态。

2、由于NPort5232在工作时会发热，必须保证安装时能够良好的散热。

3、电源线与信号线分开布线以避免干扰。

1.3电源的连接Nport5232可以允许的供电范围为直流12V-30V，推荐直流24V供电，一般使用机柜上的系统24V电源。

图 1-2 电源接线端子注意：V+接电源正，V-接电源负，屏蔽地SG需接保护地。

1.4RS-485口的连接Nport5232的Port口端子定义如下：图 1-3 Nport5232端子定义Nport5232共有2个RS-422/RS-485接口，在连接RS-485时RS-485正接Data+，RS-485负接Data-。

1.5指示灯表 1-1 NPort 5232 指示灯定义指示灯指示灯颜色表示的含义Ready红常亮：模块正在启动闪烁：检测到IP地址冲突，或者DHCP与BOOTP服务器没有正确回应绿常亮：模块已上电且功能正常闪烁：模块被定位灭没有供电或供电异常Ethernet橙 10M以太网连接绿 100M以太网连接灭网络未被连接橙串口正在接收数据P1，P2绿串口正在发送数据灭串口上没有收发数据1.6网络的连接NPort5232的以太网网口连接到SAMS服务器所在网络。

2服务器软件配置在SAMS数据服务软件中配置通讯服务器之前，须先通过NPort Administrator Suite软件进行串口配置。

2.1串口设备服务器的基本设置点击[开始/NPort Administrator Suite/NPort Administrator]，弹出图 2-1所示界面。

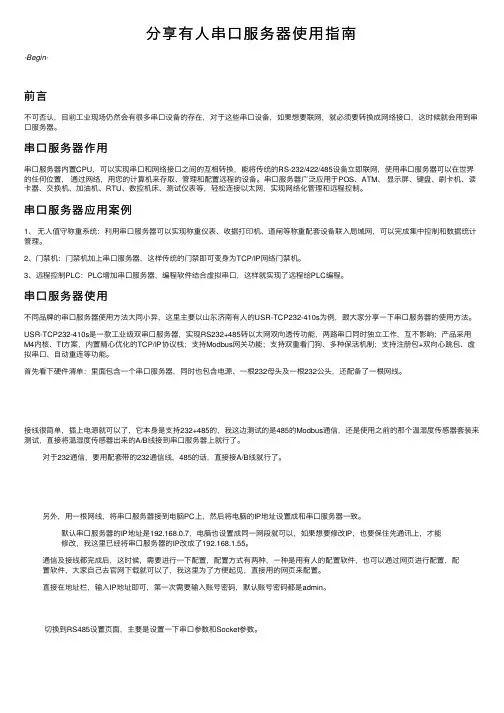

分享有⼈串⼝服务器使⽤指南-Begin-前⾔不可否认，⽬前⼯业现场仍然会有很多串⼝设备的存在，对于这些串⼝设备，如果想要联⽹，就必须要转换成⽹络接⼝，这时候就会⽤到串⼝服务器。

串⼝服务器作⽤串⼝服务器内置CPU，可以实现串⼝和⽹络接⼝之间的互相转换，能将传统的RS-232/422/485设备⽴即联⽹，使⽤串⼝服务器可以在世界的任何位置，通过⽹络，⽤您的计算机来存取、管理和配置远程的设备。

串⼝服务器⼴泛应⽤于POS、ATM、显⽰屏、键盘、刷卡机、读卡器、交换机、加油机、RTU、数控机床、测试仪表等，轻松连接以太⽹，实现⽹络化管理和远程控制。

串⼝服务器应⽤案例1、⽆⼈值守称重系统：利⽤串⼝服务器可以实现称重仪表、收据打印机、道闸等称重配套设备联⼊局域⽹，可以完成集中控制和数据统计管理。

2、门禁机：门禁机加上串⼝服务器，这样传统的门禁即可变⾝为TCP/IP⽹络门禁机。

3、远程控制PLC：PLC增加串⼝服务器，编程软件结合虚拟串⼝，这样就实现了远程给PLC编程。

串⼝服务器使⽤不同品牌的串⼝服务器使⽤⽅法⼤同⼩异，这⾥主要以⼭东济南有⼈的USR-TCP232-410s为例，跟⼤家分享⼀下串⼝服务器的使⽤⽅法。

USR-TCP232-410s是⼀款⼯业级双串⼝服务器，实现RS232+485转以太⽹双向透传功能，两路串⼝同时独⽴⼯作，互不影响；产品采⽤M4内核、TI⽅案，内置精⼼优化的TCP/IP协议栈；⽀持Modbus⽹关功能；⽀持双重看门狗、多种保活机制；⽀持注册包+双向⼼跳包、虚拟串⼝、⾃动重连等功能。

⾸先看下硬件清单：⾥⾯包含⼀个串⼝服务器，同时也包含电源、⼀根232母头及⼀根232公头，还配备了⼀根⽹线。

接线很简单，插上电源就可以了，它本⾝是⽀持232+485的，我这边测试的是485的Modbus通信，还是使⽤之前的那个温湿度传感器套装来测试，直接将温湿度传感器出来的A/B线接到串⼝服务器上就⾏了。

对于232通信，要⽤配套带的232通信线，485的话，直接接A/B线就⾏了。

以太网rs485串口服务器NB114快速入门配置教程串口服务器（以下简称“设备”）使用前，需准备网线、电脑、USB转串口转换器等相关辅材。

具体如下：【注】本案例使用RS485接口演示；2.2设备接线电源接线（DC8~28V）：串口与网口与接线：1、采用标准10M RJ45网口，正确接入后设备网口橙色指示灯常亮，绿色指示灯闪烁；2、采用标准RS485接口（4×3.81mm凤凰端子），设备485-A接USB 转RS485转换器的A，设备485-B接USB转RS485转换器的B（距离较远请使用标准RS485双绞线缆，否则可能由于环境干扰过大无法正常通讯）；【注】请勿同时使用RS485、RS422、RS232接口，可能影响数据收发。

2.3软件设置2.3.1网络测试环境避免客户在实际应用过程中出现服务器搜索失败，还有无法打开网页等相关问题，建议先对电脑进行相关设置的检查。

（1）关闭电脑的防火墙、杀毒软件；（2）配置与设备连接的网卡；（3）此案例针对设备直连电脑测试，需要配置电脑为静态IP（电脑直连串口服务器，没有路由器来分配，电脑获取不到IP地址），使用交换机或路由器需要保证设备与电脑处于同一网端（比如：192.168.3.xxx）；（4）此处配置电脑的静态IP为192.168.3.4（与串口服务器同一网段），配置子网掩码为255.255.255.0，配置默认网关为192.168.3.1。

默认参数数据传输测试经过上述操作步骤后，沿用设备出厂默认参数，执行以下操作，即可实现数据的透明传输测试。

操作步骤如下：（1）打开测试TCP/IP调试助手软件；（2）“网络设置区”选择TCP客户端模式（TCP Client），远端主机地址对应（设备默认本机IP:192.168.3.7），远端主机端口对应设备出厂本机端口8887，点击连接；（3）等待电脑连接串口服务器，连接完成后串口服务器的LINK灯常亮；（4）打开串口助手，串口波特率设置为115200,串口参数设置为1/8/None，点击打开串口；（5）数据传输测试，串口助手（串口端）发送测试数据，网络调试助手（网络端）收到测试数据。

NPORT5610串口服务器使用说明NPORT5610串口服务器是一种能够将串口设备连接到网络的设备。

它提供了一种简单和可靠的方法来远程访问和管理串口设备，并实现了串口设备的自动化控制和监控。

下面将详细介绍NPORT5610串口服务器的使用说明，包括设备的设置和配置、基本操作和常见问题解答。

1.设备的设置和配置：a.硬件安装：将NPORT5610串口服务器插入到电源插座，并使用一个以太网电缆将其与网络连接起来。

b. IP 地址设置：通过串口或以太网口（Telnet 或基于 Web 的界面）连接到 NPORT 5610，然后使用设备的默认 IP 地址登录到设备管理界面。

在界面中，您可以设置设备的 IP 地址、子网掩码和网关地址。

c.串口设置：在设备管理界面中，您可以配置每个串口的参数，如波特率、数据位、停止位和奇偶校验位。

还可以选择是启用流控制、启用XON/XOFF流控制还是启用DSR/CTS流控制。

d.访问控制设置：在设备管理界面中，您可以设置访问控制列表，限制哪些IP地址可以访问NPORT5610。

这有助于保护设备免受未经授权的访问。

2.基本操作：a.连接到串口设备：使用一个串口线连接NPORT5610的串口端口和目标串口设备。

确保串口线的接口与目标设备的接口类型匹配。

b.连接到网络：将NPORT5610插入到电源插座，并使用一个以太网电缆将其连接到网络中的一个可用端口。

c. 远程访问和管理：在电脑上打开一个终端软件（如 Tera Term、PuTTY等），通过指定 NPORT 5610 的 IP 地址和串口设置进行远程访问和管理。

3.常见问题解答：a.无法连接到设备：确保NPORT5610的电源和网络连接正常，并检查IP地址、子网掩码和网关地址的设置是否正确。

b.串口通讯故障：如果无法与目标串口设备进行通讯，请检查串口设备的设置是否正确，并确保串口线的接口匹配。

c.访问控制配置：如果希望限制特定IP地址访问设备，请确保设置了正确的访问控制列表，并且IP地址没有被阻止。

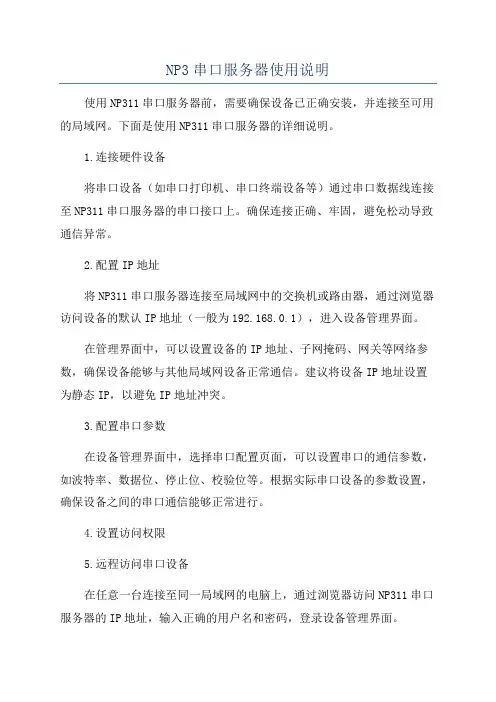

NP3串口服务器使用说明使用NP311串口服务器前，需要确保设备已正确安装，并连接至可用的局域网。

下面是使用NP311串口服务器的详细说明。

1.连接硬件设备将串口设备（如串口打印机、串口终端设备等）通过串口数据线连接至NP311串口服务器的串口接口上。

确保连接正确、牢固，避免松动导致通信异常。

2.配置IP地址将NP311串口服务器连接至局域网中的交换机或路由器，通过浏览器访问设备的默认IP地址（一般为192.168.0.1），进入设备管理界面。

在管理界面中，可以设置设备的IP地址、子网掩码、网关等网络参数，确保设备能够与其他局域网设备正常通信。

建议将设备IP地址设置为静态IP，以避免IP地址冲突。

3.配置串口参数在设备管理界面中，选择串口配置页面，可以设置串口的通信参数，如波特率、数据位、停止位、校验位等。

根据实际串口设备的参数设置，确保设备之间的串口通信能够正常进行。

4.设置访问权限5.远程访问串口设备在任意一台连接至同一局域网的电脑上，通过浏览器访问NP311串口服务器的IP地址，输入正确的用户名和密码，登录设备管理界面。

在设备管理界面的串口管理页面，可以找到已连接的串口设备，并进行相应的操作，如发送、接收数据、配置串口参数等。

通过网络远程控制串口设备，实现串口设备的远程管理和控制。

6.设备管理和状态监控在设备管理界面，可以监控和管理NP311串口服务器的工作状态，如设备连接状态、串口设备状态等。

此外，NP311串口服务器还提供了丰富的功能和扩展接口，如数据加密传输、远程文件传输、用户日志记录等。

用户可以根据实际需求进行相应的配置和使用。

总结：NP311串口服务器是一款功能强大、易于使用的设备，可以实现串口设备的远程管理和控制。

通过上述步骤的设置和操作，用户可以方便地远程访问和管理串口设备，提高工作效率和便利性。

同时，NP311串口服务器提供了丰富的功能和扩展接口，可满足不同应用场景的需求。
