机动车不透光烟度计期间核查操作规程

XXX（深圳）有限公司

文件名称： 柴油车加载减速工况法不透光烟度检测测功机期间核查操作规程 生效日期： 2020-10-27

文件编号： 页数 1/6 生效版本： C0

文件制修订记录

NO 制/修订日期 修订编号 制/修订内容 版本 页次

1 2013-03-01 - 新制订 A0

2 2020-10-27 2020/10/27 新版全面升级 C0

核 准 审 核 制 订

XXX（深圳）有限公司

文件名称： 柴油车加载减速工况法不透光烟度检测测功机期间核查操作规程 生效日期： 2020-10-27

文件编号： 页数 1/6 生效版本： C0

1.0目的

为了本检测站主要仪器设备保持正常状态，确保提供给检测结果的质量，对柴油车加载减速工况法不透光烟度检测测功机仪器设备实行运行中检查（期间核查），特制定本期间核查操作规程。

2.0范围

本作业指导书适合柴油车加载减速工况法不透光烟度检测测功机仪器设备的运行中检查。规定了每一台仪器核查的技术依据、项目及要求、标准仪器设备、方法、周期。当仪器设备出现异常现象或修理、调整后，必须依照本操作规程的要求进行核查。

3.0期间核查操作规程

(1) 技术依据：

JJF 1221-2006《汽车排气污染物检测用底盘测功机校准规范》

HJ/T 292-2006《柴油车加载减速工况法排气烟度测量设备技术要求》

(2) 核查项目及要求：

扭力零值误差：

加载减速法底盘测功机不超过±5N。

速度示值误差：

加载减速法底盘测功机不超过测试点给定值的±0.2km/h或±0.5%，取大值。

扭力示值升程误差、重复性误差、回程误差：

加载减速法底盘测功机升程误差不超过测试点给定值的±1%，重复性误差、回程误差不超过测试点的1%。

加载减速法底盘测功机恒加载滑行时间相对误差：不超过±4%。

加载减速法底盘测功机变加载滑行时间相对误差：不超过±4%。

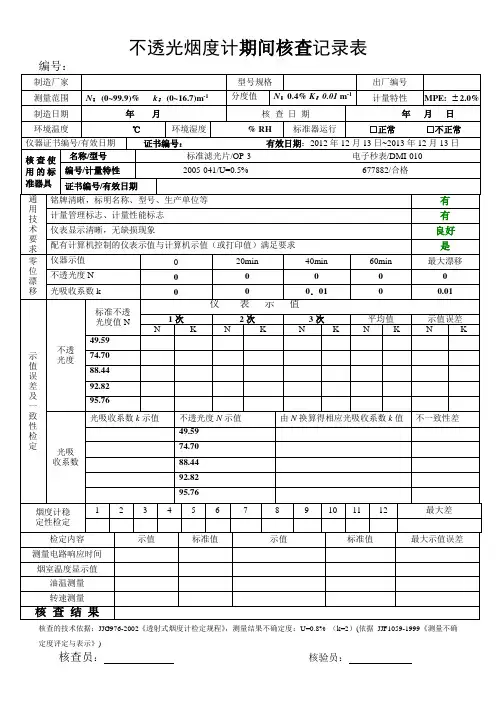

不透光烟度计期间核查记录表

编号：

制造厂家 型号规格 出厂编号

测量范围 N：(0~99.9)% k：(0~16.7)m-1 分度值 N：0.4% K：0.01 m-1 计量特性 MPE:

2.0%

制造日期 年 月 核 查 日 期 年 月 日

环境温度 ℃ 环境湿度 % RH 标准器运行 □正常 □不正常

仪器证书编号/有效日期 证书编号： 有效日期：2012年12月13日~2013年12月13日

核查使用的标准器具 名称/型号 标准滤光片/OP-3 电子秒表/DMI-010

编号/计量特性 2005-041/U=0.5% 677882/合格

证书编号/有效日期

通用技术要求 铭牌清晰，标明名称、型号、生产单位等 有

计量管理标志、计量性能标志 有

仪表显示清晰，无缺损现象 良好

配有计算机控制的仪表示值与计算机示值（或打印值）满足要求 是

零位漂移 仪器示值 0 20min 40min 60min 最大漂移

不透光度N 0 0 0 0 0

光吸收系数k 0 0 0．01 0 0.01

示

值

误

差

及

一

致

性

检

定 不透

光度 标准不透

光度值N 仪 表 示 值

1次 2次 3次 平均值 示值误差

N K N K N K N K N K

49.59

74.70

88.44

92.82

95.76

光吸

收系数 光吸收系数k示值 不透光度N示值 由N换算得相应光吸收系数k值 不一致性差

49.59

74.70

88.44

92.82

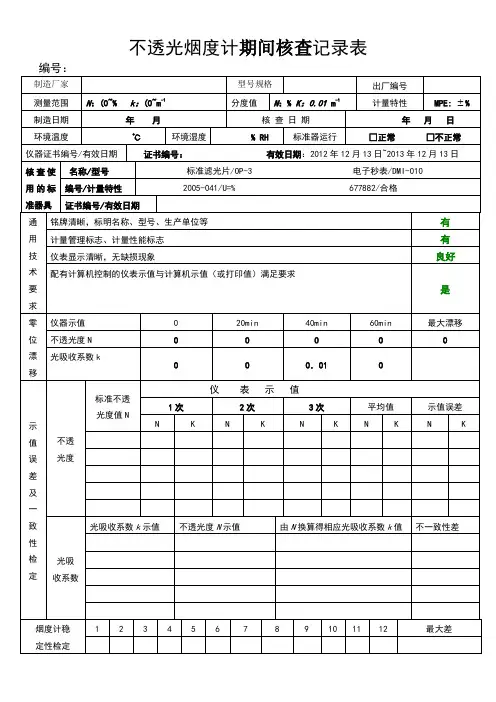

不透光烟度计期间核查记录表

编号：

制造厂家 型号规格 出厂编号

测量范围 N：(0~% k：(0~m-1 分度值 N：% K：0.01 m-1 计量特性 MPE: %

制造日期 年 月 核 查 日 期 年 月 日

环境温度 ℃ 环境湿度 % RH 标准器运行 □正常 □不正常

仪器证书编号/有效日期 证书编号： 有效日期：2012年12月13日~2013年12月13日

核查使用的标准器具 名称/型号 标准滤光片/OP-3 电子秒表/DMI-010

编号/计量特性 2005-041/U=% 677882/合格

证书编号/有效日期

通用技术要求 铭牌清晰，标明名称、型号、生产单位等 有

计量管理标志、计量性能标志 有

仪表显示清晰，无缺损现象 良好

配有计算机控制的仪表示值与计算机示值（或打印值）满足要求

是

零位漂移 仪器示值 0 20min 40min 60min 最大漂移

不透光度N 0 0 0 0 0

光吸收系数k 0 0 0．01 0

示

值

误

差

及

一

致

性

检

定 不透

光度 标准不透

光度值N 仪 表 示 值

1次 2次 3次 平均值 示值误差

N K N K N K N K N K

光吸

收系数 光吸收系数k示值 不透光度N示值 由N换算得相应光吸收系数k值 不一致性差

烟度计稳

定性检定 1 2 3 4 5 6 7 8 9 10 11 12 最大差

检定内容 示值 标准值 示值 标准值 最大示值误差

测量电路响应时间

烟室温度显示值

油温测量

转速测量

核 查 结 果

核查的技术依据：JJG976-2002《透射式烟度计检定规程》，测量结果不确定度：U=% （k=2）(依据JJF1059-1999《测量不确定度评定与表示》)

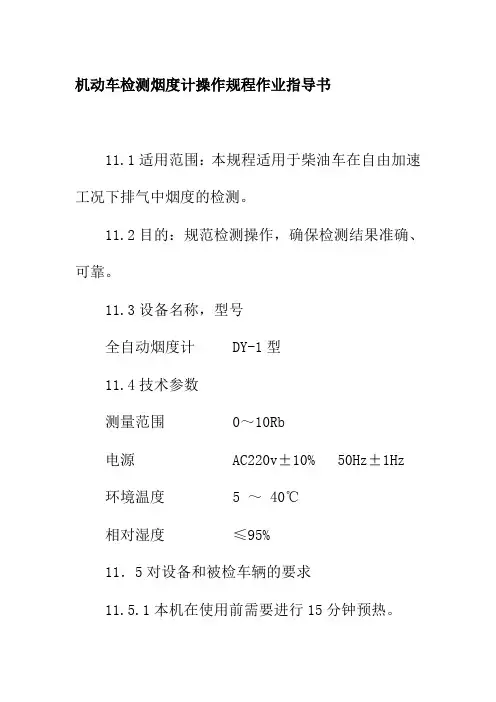

机动车检测烟度计操作规程作业指导书

11.1适用范围：本规程适用于柴油车在自由加速工况下排气中烟度的检测。

11.2目的：规范检测操作，确保检测结果准确、可靠。

11.3设备名称，型号

全自动烟度计 DY-1型

11.4技术参数

测量范围 0～10Rb

电源 AC220v±10% 50Hz±1Hz

环境温度 5 ～ 40℃

相对湿度 ≤95%

11．5对设备和被检车辆的要求

11.5.1本机在使用前需要进行15分钟预热。
