共模和差模的概念

tvs管共模和差模
TVS管（Transient Voltage Suppressor Diode，简称TVS）是一
种用于保护电子设备免受过电压和过电流损害的半导体器件。

TVS管可以在输入电压超过其额定电压范围时提供一个较低
的导通路径，将过电压释放到地。

TVS管有两种工作模式：共模和差模。

共模是指两个输入端的信号具有相同的幅值和相位。

在这种模式下，TVS管两个端口是要共同保护的，其目的是保护电子
设备不受共模幅值过大的信号干扰。

差模是指两个输入端的信号具有不同的幅值和/或相位。

在这
种模式下，TVS管一个端口用来保护另一个端口的输入信号，其目的是保护电子设备不受差模幅值过大的信号干扰。

综上所述，TVS管的共模模式和差模模式是指其不同的保护
功能。

共模模式用于保护设备免受共模干扰，而差模模式用于保护设备免受差模干扰。

共模差模
共模：是指信号的地线和电源的地线共同作为一条信号的传输线，通常是说电源、地线、信号线三者以一条线连接并共用同一个对地点。

共模方式利用地线作为信号线，所以可以大大减少线路所需要的数量，有利于减少系统成本。

但是共模方式也存在着问题，它会将电源泄漏电流带入信号线，造成电源噪声及其它干扰。

差模：差模是指信号线和电源的地线不在同一条线上传输信号，而是使用2条独立的线路分别传输信号和电源的地线。

相比共模，差模能够显著抑制电源噪声及其它干扰，可以更好的保护信号。

但差模也会带来更多的线路，可能会增加系统的成本。

模电基本概念
1、共模信号：两个大小相等、极性相同的一对信号称为共模信号。

差动放大电路输入共模信号(uil =ui2)时，称为共模输入。

 2、差模信号：两个大小相等、极性相反的一对信号称为差模信号。

差动放大电路输入差模信号(uil =-ui2)时，称为差模输入。

 对上面两个概念的图解：
 分析在理想状态时候共模信号输出应该为零，而差模输出是正常输出。

 3、低频电压放大器：低频电压放大器是指工作频率在20 赫～20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

 4、偏置电路：晶体管构成的放大器要做到不失真地将信号电压放大，就必须保证晶体管的发射结正偏、集电结反偏。

即应该设置它的工作点。

所谓工作点就是通过外部电路的设置使晶体管的基极、发射极和集电极处于所要求的电位(可根据计算获得)。

这些外部电路就称为偏置电路。

 5、共发射极放大电路的特点：电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

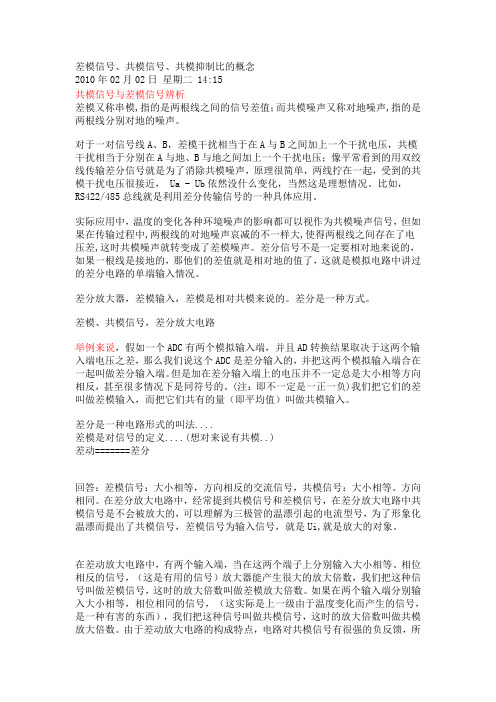

差模信号、共模信号、共模抑制比的概念2010年02月02日星期二 14:15共模信号与差模信号辨析差模又称串模,指的是两根线之间的信号差值；而共模噪声又称对地噪声,指的是两根线分别对地的噪声。

对于一对信号线A、B，差模干扰相当于在A与B之间加上一个干扰电压，共模干扰相当于分别在A与地、B与地之间加上一个干扰电压；像平常看到的用双绞线传输差分信号就是为了消除共模噪声，原理很简单，两线拧在一起，受到的共模干扰电压很接近， Ua - Ub依然没什么变化，当然这是理想情况。

比如，RS422/485总线就是利用差分传输信号的一种具体应用。

实际应用中，温度的变化各种环境噪声的影响都可以视作为共模噪声信号，但如果在传输过程中,两根线的对地噪声哀减的不一样大,使得两根线之间存在了电压差,这时共模噪声就转变成了差模噪声。

差分信号不是一定要相对地来说的，如果一根线是接地的，那他们的差值就是相对地的值了，这就是模拟电路中讲过的差分电路的单端输入情况。

差分放大器，差模输入，差模是相对共模来说的。

差分是一种方式。

差模、共模信号，差分放大电路举例来说，假如一个ADC有两个模拟输入端，并且AD转换结果取决于这两个输入端电压之差，那么我们说这个ADC是差分输入的，并把这两个模拟输入端合在一起叫做差分输入端。

但是加在差分输入端上的电压并不一定总是大小相等方向相反，甚至很多情况下是同符号的。

(注：即不一定是一正一负)我们把它们的差叫做差模输入，而把它们共有的量（即平均值）叫做共模输入。

差分是一种电路形式的叫法....差模是对信号的定义....(想对来说有共模..)差动=======差分回答：差模信号：大小相等，方向相反的交流信号，共模信号：大小相等。

方向相同。

在差分放大电路中，经常提到共模信号和差模信号，在差分放大电路中共模信号是不会被放大的，可以理解为三极管的温漂引起的电流型号，为了形象化温漂而提出了共模信号，差模信号为输入信号，就是Ui,就是放大的对象。

差模信号、共模信号、共模抑制比的概念
共模信号与差模信号辨析
 差模又称串模,指的是两根线之间的信号差值;而共模噪声又称对地噪声,指的是两根线分别对地的噪声。

 对于一对信号线A、B，差模干扰相当于在A与B之间加上一个干扰电压，共模干扰相当于分别在A与地、B与地之间加上一个干扰电压;像平常看到的用双绞线传输差分信号就是为了消除共模噪声，原理很简单，两线拧在一起，受到的共模干扰电压很接近，Ua - Ub依然没什幺变化，当然这是理想情况。

比如，RS422/485总线就是利用差分传输信号的一种具体应用。

 实际应用中，温度的变化各种环境噪声的影响都可以视作为共模噪声信号，但如果在传输过程中,两根线的对地噪声哀减的不一样大,使得两根线之间存在了电压差,这时共模噪声就转变成了差模噪声。

差分信号不是一定要相对地来说的，如果一根线是接地的，那他们的差值就是相对地的值了，这就是模拟电路中讲过的差分电路的单端输入情况。

 差分放大器，差模输入，差模是相对共模来说的。

差分是一种方式。

 差模、共模信号，差分放大电路
 举例来说，假如一个ADC有两个模拟输入端，并且AD转换结果取决于这。

差分放大电路共模和差模
差分放大电路是一种常用的电路，用于信号放大、滤波和抑制共
模干扰。

在差分放大电路中，共模和差模是两个重要的概念。

差模信号是指输入信号在两个输入端口之间的差值，表示差分信
号的变化。

差模放大器会放大差模信号，使其具有较高的增益。

共模信号是指输入信号在两个输入端口之间的平均值，表示共同
的模式信号。

共模放大器会放大共模信号，使其具有较高的增益。

差模信号和共模信号可以同时存在于输入信号中。

差分放大电路
的目的是增强差模信号而抑制共模信号。

这是因为共模信号通常是来
自于外部的干扰，而差模信号包含了需要处理的信息。

为了实现有效的差分放大功能，差分放大器通常采用差模输入和
差模输出的结构。

这种结构能够使差模信号经过放大而共模信号被抑制。

差分放大器还会通过不同的设计和增益控制来保证差模放大器具
有较高的增益，同时抑制或消除共模干扰。

总结起来，差分放大电路通过对差模信号进行放大，从而实现了
信号的放大功能；通过对共模信号的抑制，实现了对共模干扰的抑制。

这使得差分放大电路在信号处理和抗干扰方面有着广泛的应用。

共模信号与差模信号辨析差模又称串模,指的是两根线之间的信号差值；而共模噪声又称对地噪声,指的是两根线分别对地的噪声。

对于一对信号线A、B，差模干扰相当于在A与B之间加上一个干扰电压，共模干扰相当于分别在A与地、B与地之间加上一个干扰电压；像平常看到的用双绞线传输差分信号就是为了消除共模噪声，原理很简单，两线拧在一起，受到的共模干扰电压很接近，Ua - Ub依然没什么变化，当然这是理想情况。

比如，RS422/485总线就是利用差分传输信号的一种具体应用。

实际应用中，温度的变化各种环境噪声的影响都可以视作为共模噪声信号，但如果在传输过程中,两根线的对地噪声哀减的不一样大,使得两根线之间存在了电压差,这时共模噪声就转变成了差模噪声。

差分信号不是一定要相对地来说的，如果一根线是接地的，那他们的差值就是相对地的值了，这就是模拟电路中讲过的差分电路的单端输入情况。

差分放大器，差模输入，差模是相对共模来说的。

差分是一种方式。

差模、共模信号，差分放大电路举例来说，假如一个ADC有两个模拟输入端，并且AD转换结果取决于这两个输入端电压之差，那么我们说这个ADC是差分输入的，并把这两个模拟输入端合在一起叫做差分输入端。

但是加在差分输入端上的电压并不一定总是大小相等方向相反，甚至很多情况下是同符号的。

(注：即不一定是一正一负)我们把它们的差叫做差模输入，而把它们共有的量（即平均值）叫做共模输入。

差分是一种电路形式的叫法....差模是对信号的定义....(想对来说有共模..)差动=======差分回答：差模信号：大小相等，方向相反的交流信号，共模信号：大小相等。

方向相同。

在差分放大电路中，经常提到共模信号和差模信号，在差分放大电路中共模信号是不会被放大的，可以理解为三极管的温漂引起的电流型号，为了形象化温漂而提出了共模信号，差模信号为输入信号，就是Ui,就是放大的对象。

在差动放大电路中，有两个输入端，当在这两个端子上分别输入大小相等、相位相反的信号，（这是有用的信号）放大器能产生很大的放大倍数，我们把这种信号叫做差模信号，这时的放大倍数叫做差模放大倍数。

共模和差模是信号传输中的两种方式，而频段则描述了信号传输的频率范围。

以下为您解释两者之间的区别：
1. 共模(Common Mode) 和差模(Differential Mode)
* 共模：当两个信号线以相同的幅度和相位变化时，这种传输方式被称为共模。

共模信号通常是由于电磁干扰(EMI) 引起的。

* 差模：当两个信号线以相反的幅度和相位变化时，这种传输方式被称为差模。

在数据线中，差模信号是由于实际数据变化引起的。

2. 频段：频段通常描述的是信号传输的频率范围。

例如，低频(LF)、中频(MF)、高频(HF)、甚高频(VHF)、特高频(UHF) 等，都是不同频率范围的描述。

这些频段可能会被用于不同的通信和数据传输系统。

例如，通信系统中的传输线可以设计为对差模信号有较低的阻抗，而对共模信号有较高的阻抗。

这样，差模信号可以更容易地通过传输线进行传输，而共模信号则会被抑制。

了解不同频段的特性和优势对于设计和优化通信系统是至关重要的。

在实际情况中，可能会有不同的信号模式和频段的具体要求或标准。

对于这些情况，通常需要根据相关的标准或规范进行设计和实施。

共模与差模虽然我们在学习模电时经常提到关于共模和差模两个知识点，但是有时候总无法与实际电路结合起来，搞不清楚为什么要去抑制共模，为什么电平输入时一定会带入共模信号。

特此在摘录网上大侠们的知识论点，争取把这个问题弄清楚。

共模信号与差模信号最简单理解，共模信号和差模信号是指差动放大器双端输入时的输入信号。

共模信号：双端输入时，两个信号相同。

差模信号：双端输入时，两个信号的相位相差180度。

任何两个信号都可以分解为共模信号和差模信号。

设两路的输入信号分别为： A,B.m,n分别为输入信号A，B的共模信号成分和差模信号成分。

输入信号A，B可分别表示为：A=m+n；B=m-n则输入信号A,B可以看成一个共模信号 m 和差模信号 n 的合成。

其中m=(A+B)/2；n=(A-B)/2。

我们需要的是整个有意义的“输入信号”，要把两个输入端看作“整体”。

就像初中时平面坐标需要用 x,y 两个数表示，而到了高中或大学就只要用一个“数”v，但这个 v 是由 x,y 两个数构成的“向量”……而共模、差模正是“输入信号”整体的属性，差分输入可以表示为vi = (vi+, vi-)也可以表示为vi = (vic, vid)c 表示共模，d 表示差模。

两种描述是完全等价的。

只不过换了一个认识角度，就像几何学里的坐标变换，同一个点在不同坐标系中的坐标值不同，但始终是同一个点。

运放的共模输入范围：器件（运放、仪放……）保持正常放大功能（保持一定共模抑制比 CMRR）条件下允许的共模信号的范围。

显然，不存在“某一端”上的共模电压的问题。

但“某一端”也一样存在输入电压范围问题。

而且这个范围等于共模输入电压范围。

道理很简单：运放正常工作时两输入端是虚短的，单端输入电压范围与共模输入电压范围几乎是一回事。

对其它放大器，共模输入电压跟单端输入电压范围就有区别了。

例如对于仪放，差分输入不是0，实际工作时的共模输入电压范围就要小于单端输入电压范围了。
