EMC原理 传导(共模 差模) 辐射(近场 远场) 详解

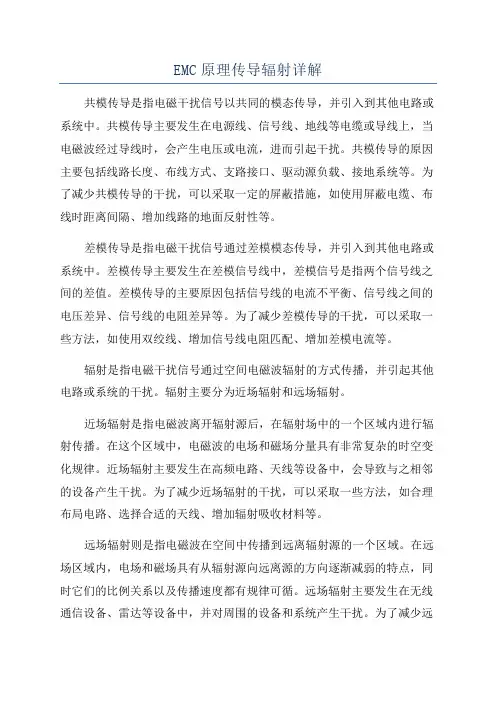

EMC原理传导辐射详解共模传导是指电磁干扰信号以共同的模态传导，并引入到其他电路或系统中。

共模传导主要发生在电源线、信号线、地线等电缆或导线上，当电磁波经过导线时，会产生电压或电流，进而引起干扰。

共模传导的原因主要包括线路长度、布线方式、支路接口、驱动源负载、接地系统等。

为了减少共模传导的干扰，可以采取一定的屏蔽措施，如使用屏蔽电缆、布线时距离间隔、增加线路的地面反射性等。

差模传导是指电磁干扰信号通过差模模态传导，并引入到其他电路或系统中。

差模传导主要发生在差模信号线中，差模信号是指两个信号线之间的差值。

差模传导的主要原因包括信号线的电流不平衡、信号线之间的电压差异、信号线的电阻差异等。

为了减少差模传导的干扰，可以采取一些方法，如使用双绞线、增加信号线电阻匹配、增加差模电流等。

辐射是指电磁干扰信号通过空间电磁波辐射的方式传播，并引起其他电路或系统的干扰。

辐射主要分为近场辐射和远场辐射。

近场辐射是指电磁波离开辐射源后，在辐射场中的一个区域内进行辐射传播。

在这个区域中，电磁波的电场和磁场分量具有非常复杂的时空变化规律。

近场辐射主要发生在高频电路、天线等设备中，会导致与之相邻的设备产生干扰。

为了减少近场辐射的干扰，可以采取一些方法，如合理布局电路、选择合适的天线、增加辐射吸收材料等。

远场辐射则是指电磁波在空间中传播到远离辐射源的一个区域。

在远场区域内，电场和磁场具有从辐射源向远离源的方向逐渐减弱的特点，同时它们的比例关系以及传播速度都有规律可循。

远场辐射主要发生在无线通信设备、雷达等设备中，并对周围的设备和系统产生干扰。

为了减少远场辐射的干扰，可以采取一些方法，如增加辐射源的耦合电容、选择合适的频率和天线、增加辐射源的屏蔽等。

综上所述，EMC原理中的传导和辐射是电磁兼容性问题中两个重要的方面。

共模传导和差模传导是电磁干扰信号通过导线传导到其他电路中的两种方式，而近场辐射和远场辐射则是电磁干扰信号通过电磁波辐射方式传播到其他设备和系统中的两种方式。

EMI / EMC设计讲座（二上）PCB上电的来源在PCB中，会产生EMI的原因很多，例如：射频电流、共模准位、接地回路、阻抗不匹配、磁通量……等。

为了掌握EMI，我们需要逐步理解这些原因和它们的影响。

虽然，我们可以直接从电磁理论中，学到造成E MI现象的数学根据，但是，这是一条很辛苦、很漫长的道路。

对一般工程师而言，简单而清楚的描述更是重要。

本文将探讨，在PCB上「电的来源」、Maxwell方程式的应用、磁通量最小化的概念。

电的来源与磁的来源相反，电的来源是以时变的电双极（electric dipole）来建立模型。

这表示有两个分开的、极性相反的、时变的点电荷（point charges）互为相邻。

双极的两端包含着电荷的变化。

此电荷的变化，是因为电流在双极的全部长度内，不断地流动而造成的。

利用振荡器输出讯号去驱动一个没有终端的（unte rminated）天线，此种电路是可以用来代表电的来源。

但是，此电路无法套用低频的电路原理来做解释。

不考虑此电路中的讯号之有限传播速度（这是依据非磁性材料的介电常数而定），反正射频电流会在此电路产生。

这是因为传播速度是有限的，不是无限的。

此假设是：导线在所有点上，都包含相同的电压，并且此电路在任何一点上，瞬间都是均衡的。

这种电的来源所产生的电磁场，是四个变数的函数：1. 回路中的电流振幅：电磁场和在双极中流动的电流量成正比。

2. 双极的极性和测量装置的关系：与磁来源一样，双极的极性必须和测量装置的天线之极性相同。

3. 双极的大小：电磁场和电流元件的长度成正比，不过，其走线长度必须只有波长的部分大。

双极越大，在天线端所测量到的频率就越低。

对特定的大小而言，此天线会在特定的频率下共振。

4. 距离：电场和磁场彼此相关。

两者的强度和距离成正比。

在远场（far field），其行为和回路源（磁的来源）类似，会出现一个电磁平面波。

当靠近「点源（point source）」时，电场和磁场与距离的相依性增加。

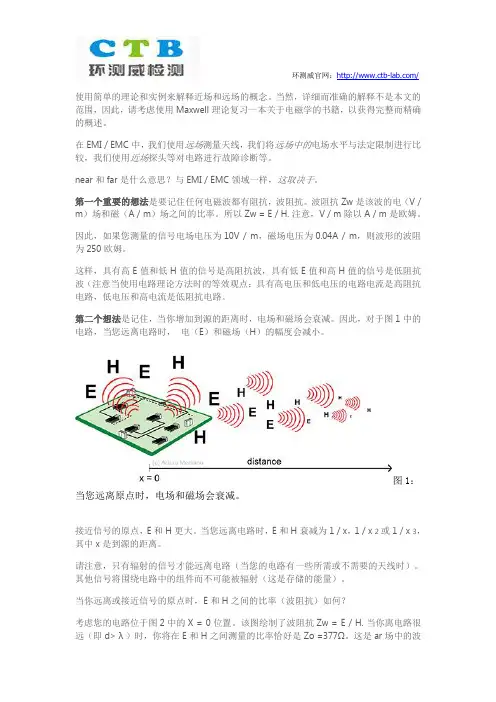

环测威官网：/使用简单的理论和实例来解释近场和远场的概念。

当然，详细而准确的解释不是本文的范围，因此，请考虑使用Maxwell理论复习一本关于电磁学的书籍，以获得完整而精确的概述。

在EMI / EMC中，我们使用远场测量天线，我们将远场中的电场水平与法定限制进行比较，我们使用近场探头等对电路进行故障诊断等。

near和far是什么意思？与EMI / EMC领域一样，这取决于。

第一个重要的想法是要记住任何电磁波都有阻抗，波阻抗。

波阻抗Zw是该波的电（V / m）场和磁（A / m）场之间的比率。

所以Zw = E / H. 注意，V / m除以A / m是欧姆。

因此，如果您测量的信号电场电压为10V / m，磁场电压为0.04A / m，则波形的波阻为250欧姆。

这样，具有高E值和低H值的信号是高阻抗波，具有低E值和高H值的信号是低阻抗波（注意当使用电路理论方法时的等效观点：具有高电压和低电压的电路电流是高阻抗电路，低电压和高电流是低阻抗电路。

第二个想法是记住，当你增加到源的距离时，电场和磁场会衰减。

因此，对于图1中的电路，当您远离电路时，电（E）和磁场（H）的幅度会减小。

环测威官网：/图1：当您远离原点时，电场和磁场会衰减。

接近信号的原点，E和H更大。

当您远离电路时，E和H衰减为1 / x，1 / x 2或1 / x 3，其中x是到源的距离。

请注意，只有辐射的信号才能远离电路（当您的电路有一些所需或不需要的天线时）。

其他信号将围绕电路中的组件而不可能被辐射（这是存储的能量）。

当你远离或接近信号的原点时，E和H之间的比率（波阻抗）如何？考虑您的电路位于图2中的X = 0位置。

该图绘制了波阻抗Zw = E / H. 当你离电路很远（即d> λ）时，你将在E和H之间测量的比率恰好是Zo =377Ω。

这是ar场中的波阻抗。

因此，当在远场时，如果您知道电场水平，则可以轻松计算磁场幅度。

增加距离，该比率是恒定的，因为在远场中，E和H都以1 / x衰减。

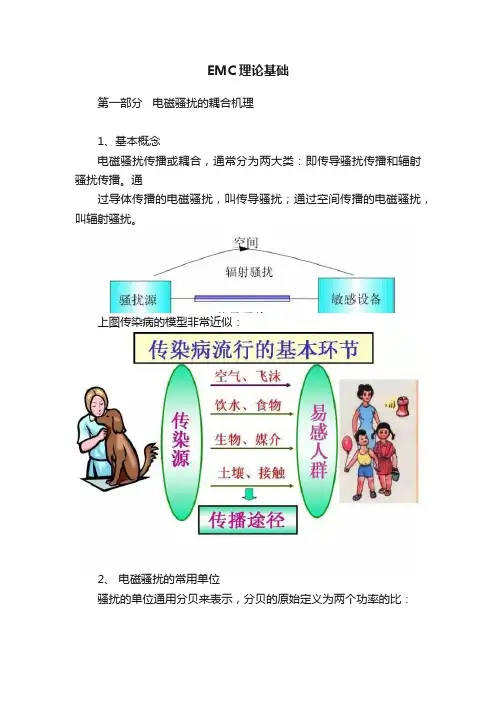

EMC理论基础第一部分电磁骚扰的耦合机理1、基本概念电磁骚扰传播或耦合，通常分为两大类：即传导骚扰传播和辐射骚扰传播。

通过导体传播的电磁骚扰，叫传导骚扰；通过空间传播的电磁骚扰，叫辐射骚扰。

上图传染病的模型非常近似：2、电磁骚扰的常用单位骚扰的单位通用分贝来表示，分贝的原始定义为两个功率的比：通常用 dBm 表示功率的单位，dBm 即是功率相对于 1mW 的值：通过以下的推导可知电压由分贝表示为（注意有一个前提条件为R1=R2)：通常用 dBuV 表示电压的大小，dBuV 即是电压相对于 1uV 的值。

对于辐射骚扰通常用电磁场的大小来度量，其单位是V/m。

通常用的单位是dBuV/m。

3、传导干扰a、共阻抗耦合由两个回路经公共阻抗耦合而产生，干扰量是电流i，或变化的电流 di/dt。

、当两个电路的地电流流过一个公共阻抗时，就发生了公共阻抗耦合。

我们在放大器中，级与级之间的一种耦合方式是“阻容”耦合方式，这就是一种利用公共阻抗进行信号耦合的应用。

在这里，上一级的输出与下一级的输入共用一个阻抗。

由于地线就是信号的回流线，因此当两个电路共用一段地线时，彼此也会相互影响。

一个电路的地电位会受到另一个电路工作状态的影响，即一个电路的地电位受另一个电路的地电流的调制，另一个电路的信号就耦合进了前一个电路。

对于两个共用电源的电路也存在这个问题。

解决的办法是对每个电路分别供电，或加解耦电路。

b、容性耦合在干扰源与干扰对称之间存在着分布电容而产生，干扰量是变化的电场，即变化的电压 du/dt。

c、感性耦合在干扰源与干扰对称之间存在着互感而产生，干扰量是变化的磁场，即变化的电流 di/dt。

当信号沿传输线传播时，信号路径与返回路径之问将产生电场，围绕在信号路径和返回路径周围也有磁场。

如图所示，基板材料为FR4的50Ω微带线横截面上的电力线和磁力线，可见，这些场并不仅仅局限于微带线的正下方，而是会延伸到周围的空间。

这些延伸出去的场称为边缘场。

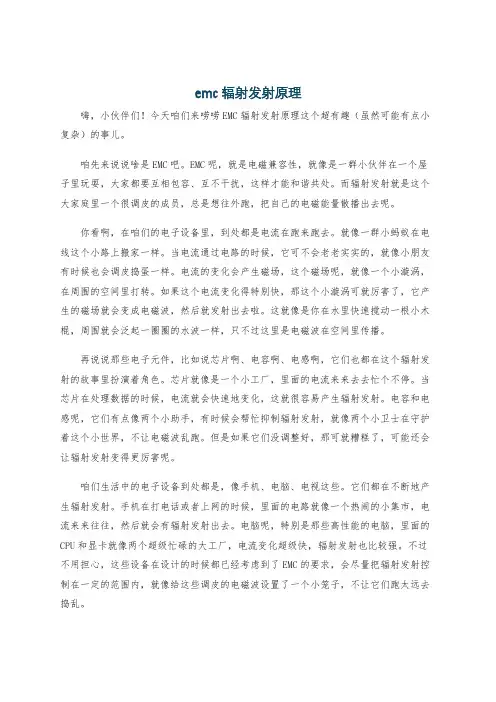

emc辐射发射原理嗨，小伙伴们！今天咱们来唠唠EMC辐射发射原理这个超有趣（虽然可能有点小复杂）的事儿。

咱先来说说啥是EMC吧。

EMC呢，就是电磁兼容性，就像是一群小伙伴在一个屋子里玩耍，大家都要互相包容、互不干扰，这样才能和谐共处。

而辐射发射就是这个大家庭里一个很调皮的成员，总是想往外跑，把自己的电磁能量散播出去呢。

你看啊，在咱们的电子设备里，到处都是电流在跑来跑去。

就像一群小蚂蚁在电线这个小路上搬家一样。

当电流通过电路的时候，它可不会老老实实的，就像小朋友有时候也会调皮捣蛋一样。

电流的变化会产生磁场，这个磁场呢，就像一个小漩涡，在周围的空间里打转。

如果这个电流变化得特别快，那这个小漩涡可就厉害了，它产生的磁场就会变成电磁波，然后就发射出去啦。

这就像是你在水里快速搅动一根小木棍，周围就会泛起一圈圈的水波一样，只不过这里是电磁波在空间里传播。

再说说那些电子元件，比如说芯片啊、电容啊、电感啊，它们也都在这个辐射发射的故事里扮演着角色。

芯片就像是一个小工厂，里面的电流来来去去忙个不停。

当芯片在处理数据的时候，电流就会快速地变化，这就很容易产生辐射发射。

电容和电感呢，它们有点像两个小助手，有时候会帮忙抑制辐射发射，就像两个小卫士在守护着这个小世界，不让电磁波乱跑。

但是如果它们没调整好，那可就糟糕了，可能还会让辐射发射变得更厉害呢。

咱们生活中的电子设备到处都是，像手机、电脑、电视这些。

它们都在不断地产生辐射发射。

手机在打电话或者上网的时候，里面的电路就像一个热闹的小集市，电流来来往往，然后就会有辐射发射出去。

电脑呢，特别是那些高性能的电脑，里面的CPU和显卡就像两个超级忙碌的大工厂，电流变化超级快，辐射发射也比较强。

不过不用担心，这些设备在设计的时候都已经考虑到了EMC的要求，会尽量把辐射发射控制在一定的范围内，就像给这些调皮的电磁波设置了一个小笼子，不让它们跑太远去捣乱。

那这个辐射发射有啥影响呢？如果辐射发射太强了，就会像一个调皮的孩子在图书馆里大喊大叫一样，会干扰到其他的电子设备。

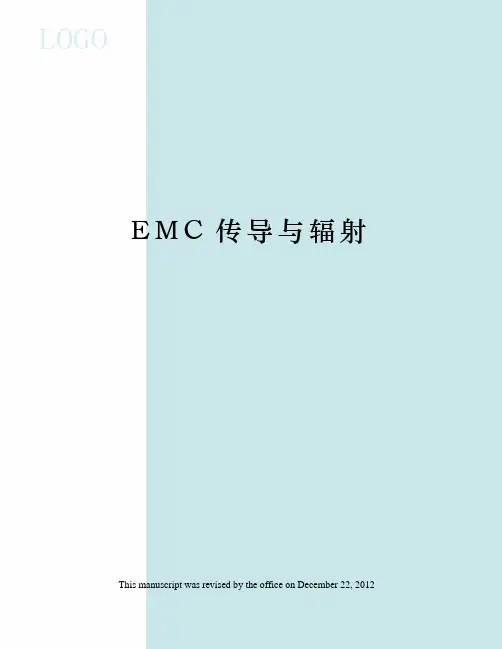

E M C传导与辐射 This manuscript was revised by the office on December 22, 2012电压电流的变化通过导线传输时有二种形态，我们将此称做“共模”和“差模”。

设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。

但在这两根导线之外通常还有第三导体，这就是“地线”。

干扰电压和电流分为两种：一种是两根导线分别做为往返线路传输;另一种是两根导线做去路，地线做返回路传输。

前者叫“差模”，后者叫“共模”。

电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。

电源线噪声分为两大类：共模干扰、差模干扰。

共模干扰（Common-mode Interference）定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰（Differential-mode Interference）定义为任何两个载流导体之间的不希望有的电位差。

任何电源线上传导干扰信号，均可用差模和共模信号来表示。

差模干扰在两导线之间传输，属于对称性干扰；消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰在导线与地（机壳）之间传输，属于非对称性干扰。

在一般情况下，差模干扰幅度小、频率低、所造成的干扰较小；共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)欲削弱传导干扰，把EMI信号控制在有关EMC标准规定的极限电平以下。

除抑制干扰源以外，最有效的方法就是在开关电源输入和输出电路中加装EMI滤波器。

开关电源的工作频率约为10～100 kHz。

EMC很多标准规定的传导干扰电平的极限值都是从10 kHz算起。

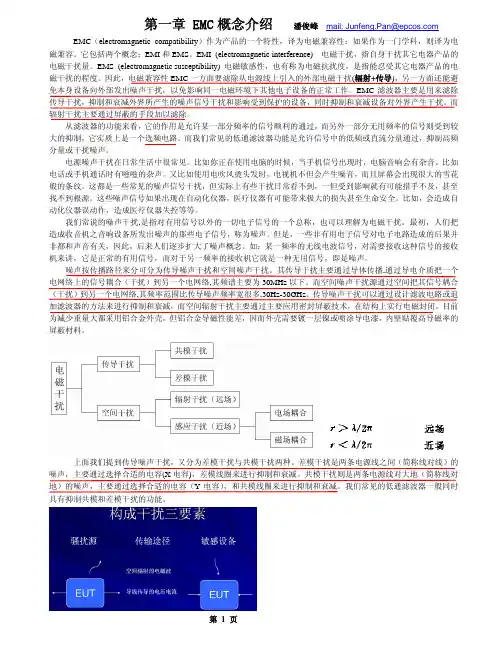

第一章 EMC概念介绍 潘俊峰 mail: Junfeng.Pan@EMC（electromagnetic compatibility）作为产品的一个特性，译为电磁兼容性；如果作为一门学科，则译为电磁兼容。

它包括两个概念：EMI和EMS。

EMI (electromagnetic interference) 电磁干扰，指自身干扰其它电器产品的电磁干扰量。

EMS (electromagnetic susceptibility) 电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。

因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰(辐射+传导)，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

EMC滤波器主要是用来滤除传导干扰，抑制和衰减外界所产生的噪声信号干扰和影响受到保护的设备，同时抑制和衰减设备对外界产生干扰。

而辐射干扰主要通过屏蔽的手段加以滤除。

从滤波器的功能来看，它的作用是允许某一部分频率的信号顺利的通过，而另外一部分无用频率的信号则受到较大的抑制，它实质上是一个选频电路。

而我们常见的低通滤波器功能是允许信号中的低频或直流分量通过，抑制高频分量或干扰噪声。

电源噪声干扰在日常生活中很常见。

比如你正在使用电脑的时候，当手机信号出现时，电脑音响会有杂音。

比如电话或手机通话时有嗞嗞的杂声。

又比如使用电吹风烫头发时，电视机不但会产生噪音，而且屏幕会出现很大的雪花般的条纹。

这都是一些常见的噪声信号干扰，但实际上有些干扰日常看不到，一但受到影响就有可能措手不及，甚至找不到根源。

这些噪声信号如果出现在自动化仪器，医疗仪器有可能带来极大的损失甚至生命安全。

比如，会造成自动化仪器误动作，造成医疗仪器失控等等。

我们常说的噪声干扰,是指对有用信号以外的一切电子信号的一个总称，也可以理解为电磁干扰。

最初，人们把造成收音机之音响设备所发出噪声的那些电子信号，称为噪声。

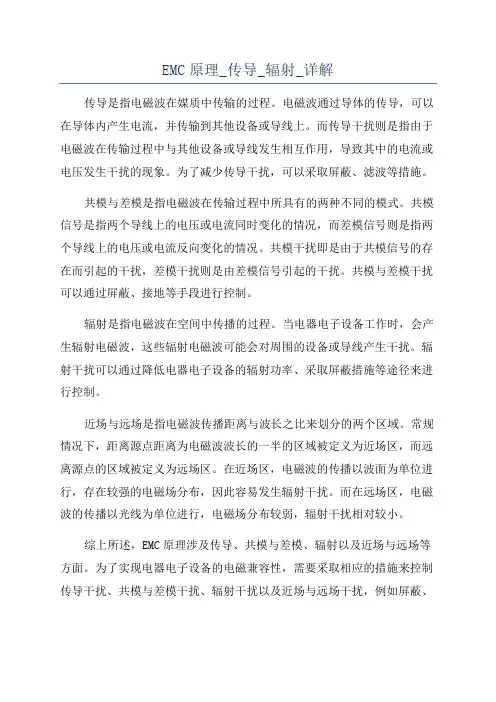

EMC原理_传导_辐射_详解传导是指电磁波在媒质中传输的过程。

电磁波通过导体的传导，可以在导体内产生电流，并传输到其他设备或导线上。

而传导干扰则是指由于电磁波在传输过程中与其他设备或导线发生相互作用，导致其中的电流或电压发生干扰的现象。

为了减少传导干扰，可以采取屏蔽、滤波等措施。

共模与差模是指电磁波在传输过程中所具有的两种不同的模式。

共模信号是指两个导线上的电压或电流同时变化的情况，而差模信号则是指两个导线上的电压或电流反向变化的情况。

共模干扰即是由于共模信号的存在而引起的干扰，差模干扰则是由差模信号引起的干扰。

共模与差模干扰可以通过屏蔽、接地等手段进行控制。

辐射是指电磁波在空间中传播的过程。

当电器电子设备工作时，会产生辐射电磁波，这些辐射电磁波可能会对周围的设备或导线产生干扰。

辐射干扰可以通过降低电器电子设备的辐射功率、采取屏蔽措施等途径来进行控制。

近场与远场是指电磁波传播距离与波长之比来划分的两个区域。

常规情况下，距离源点距离为电磁波波长的一半的区域被定义为近场区，而远离源点的区域被定义为远场区。

在近场区，电磁波的传播以波面为单位进行，存在较强的电磁场分布，因此容易发生辐射干扰。

而在远场区，电磁波的传播以光线为单位进行，电磁场分布较弱，辐射干扰相对较小。

综上所述，EMC原理涉及传导、共模与差模、辐射以及近场与远场等方面。

为了实现电器电子设备的电磁兼容性，需要采取相应的措施来控制传导干扰、共模与差模干扰、辐射干扰以及近场与远场干扰，例如屏蔽、滤波、接地等。

只有在充分理解和应用这些原理的基础上，才能够提高电器电子设备的抗干扰能力，确保设备正常稳定地工作。

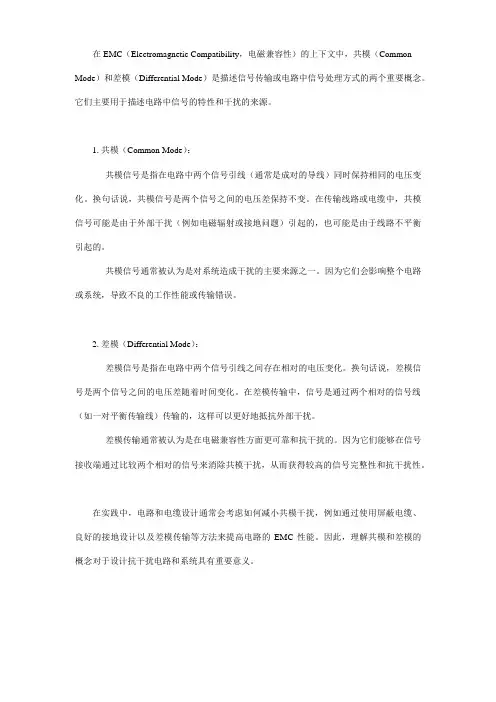

在 EMC（Electromagnetic Compatibility，电磁兼容性）的上下文中，共模（Common Mode）和差模（Differential Mode）是描述信号传输或电路中信号处理方式的两个重要概念。

它们主要用于描述电路中信号的特性和干扰的来源。

1. 共模（Common Mode）：
- 共模信号是指在电路中两个信号引线（通常是成对的导线）同时保持相同的电压变化。

换句话说，共模信号是两个信号之间的电压差保持不变。

在传输线路或电缆中，共模信号可能是由于外部干扰（例如电磁辐射或接地问题）引起的，也可能是由于线路不平衡引起的。

- 共模信号通常被认为是对系统造成干扰的主要来源之一。

因为它们会影响整个电路或系统，导致不良的工作性能或传输错误。

2. 差模（Differential Mode）：
- 差模信号是指在电路中两个信号引线之间存在相对的电压变化。

换句话说，差模信号是两个信号之间的电压差随着时间变化。

在差模传输中，信号是通过两个相对的信号线（如一对平衡传输线）传输的，这样可以更好地抵抗外部干扰。

- 差模传输通常被认为是在电磁兼容性方面更可靠和抗干扰的。

因为它们能够在信号接收端通过比较两个相对的信号来消除共模干扰，从而获得较高的信号完整性和抗干扰性。

在实践中，电路和电缆设计通常会考虑如何减小共模干扰，例如通过使用屏蔽电缆、良好的接地设计以及差模传输等方法来提高电路的EMC 性能。

因此，理解共模和差模的概念对于设计抗干扰电路和系统具有重要意义。

电磁兼容（EMC）基础知识本文思维导图：01EMC（Electro Magnetic Compatibility，电磁兼容）是指电子、电气设备或系统在预期的电磁环境中，不会因为周边的电磁环境而导致性能降低、功能丧失或损坏，也不会在周边环境中产生过量的电磁能量，以致影响周边设备的正常工作。

EMI（Electro Magnetic Interference，电磁干扰）：自身产生的电磁干扰不能超过一定的限值。

EMS（Electro Magnetic Susceptibility，电磁抗扰度）：自身承受的电磁干扰在一定的范围内。

电磁环境：同种类的产品，不同的环境就有着不同的标准。

需要说明的是，以上都基于一个前提：一定环境里，设备或系统都在正常运行下。

02电磁干扰的产生原因：电压/电流的变化中不必要的部分。

电磁干扰的耦合途径有两种：导线传导和空间辐射。

导线传导干扰原因是电流总是走“最小阻抗”路径。

以屏蔽线为例，低频（f<1kHz）时，导线的电阻起到主要作用，大部分电流从导线的铜线中流过；高频（f>10kHz）时，环路屏蔽层的感抗小于导线的阻抗，因此信号电流从屏蔽层上流过。

干扰电流在导线上传输有两种方式：共模和差模。

一般有用的信号为差模信号，因此共模电流只有转变为差模电流才能对有用信号产生干扰。

阻抗平衡防止共模电流向差模转变，可以通过多点接地用来降低地线公共阻抗，减小共地线阻抗干扰。

空间辐射干扰分近场和远场。

近场又称为感应场，与场源的性质密切相关。

当场源为高电压小电流时，主要表现为电场；当场源为低电压大电流时，主要表现为磁场。

无论是电场还是磁场，当距离大于λ/2π时都变成了远场。

远场又称为辐射场。

远场属于平面波，容易分析和测量，而近场存在电场和磁场的相互转换问题，比较复杂。

这里面有问题的是如果导线变成天线，有时候就分不清是传导干扰还是辐射干扰？低频带下特别是30 MHz以下的主要是传导干扰。

或者可以估算当设备和导线的长度比波长短时，主要问题是传导干扰，当它们的尺寸比波长长时，主要问题是辐射干扰。

电磁兼容性设计中的辐射和传导干扰分析
在电磁兼容性设计中，辐射和传导干扰分析是至关重要的一环。

电磁兼容性（EMC）是指电子设备在电磁环境中能够以满足规定性能要求的能力，要实现良好的EMC设计，就必须对辐射和传导干扰进行深入分析。

首先，我们来看看辐射干扰分析。

辐射干扰是指电子设备发出的电磁辐射干扰其他设备的现象。

为了有效地减少辐射干扰，我们需要对设备进行辐射电磁场的测量和分析。

通过电磁场模拟软件，可以对设备的辐射场进行仿真，找出辐射源和辐射路径，进而进行优化设计。

此外，还需要对设备的天线设计进行优化，减小辐射功率，提高辐射效率，确保设备在正常工作状态下不会对周围设备产生干扰。

其次，传导干扰分析同样重要。

传导干扰是指电子设备之间通过导线、传输线等传导介质传输的电磁干扰。

为了减小传导干扰，我们需要对设备的传导路径进行分析。

通过传导路径的模拟和测量，可以确定传导干扰的来源和传播路径。

然后可以通过优化传导路径的设计和材料选择，采取屏蔽措施等方法来降低传导干扰的影响。

在进行辐射和传导干扰分析时，需要结合实际工作环境中的电磁干扰特点和要求，充分考虑设备之间、设备与周围环境之间的相互作用。

此外，还需要充分了解设备的工作原理和电磁特性，以便更好地进行干扰分析和解决方案的设计。

总的来说，电磁兼容性设计中的辐射和传导干扰分析是确保设备正常工作和避免干扰的重要环节。

通过对辐射和传导干扰的深入分析和优化设计，可以有效提高设备的抗干扰能力，确保设备在各种电磁环境下稳定可靠地工作。

希望以上内容对您有所帮助，如有任何疑问或需要进一步了解，请随时与我们联系。

电磁兼容（EMC）基础知识全⾯详解⼀、电磁兼容概念电磁兼容EMC（Electromagnetic compatibility) 对于设备或系统的性能指标来说，直译为“电磁兼容性” ；但作为⼀门学科来说，应该译为“电磁兼容”。

国家标准GB/T4365-1995《电磁兼容术语》对电磁兼容所下的定义为“设备或系统在其电磁环境中能正常⼯作且不对该环境中任何事物构成不能承受的电磁骚扰的能⼒。

” 简单的说，就是抗⼲扰的能⼒和对外骚扰的程度。

电磁兼容是研究在有限的空间、有限的时间、有限的频谱资源条件下，各种⽤电设备（分系统、系统；⼴义的还包括⽣物体）可以共存并不致引起降级的⼀门科学。

⼆、基本概念Electromagnetic compatibility（EMC）电磁相容—电⼦产品能够在⼀电磁环境中⼯作⽽不会降低功能或损害之能⼒；Electromagnetic interference（EMI）电磁⼲扰—电⼦产品之电磁能量经由传导或辐射之⽅式传播出去的过程；由⼲扰源、耦合通道及被⼲扰接收机三要素组成。

Radio frequency（RF）⽆线电频率，射頻—通訊所⽤的频率范围，⼤约是10kHz 到100GHz。

这些能量可以是有意产⽣的，如⽆限电传发射器，或者是被电⼦产品⽆意产⽣的；RF能量经由两种模式传播： Radiated emissions（RE）—此种RF 能量的电磁场经由媒介⽽传输；RF 能量⼀般在⾃由空间（free space）內传播，然⽽，其他种类也有可能发⽣。

Conducted emissions（CE）—此种RF 能量的电磁场经由道题媒介⽽传播，⼀般是经由电线或内部连接电缆；Line Conducted interference（LCI）指的是在电源线上的RF 能量。

Susceptibility 容忍度，耐受性—相对的测量产品暴露在EMI环境中混乱或损害的程度。

Immunity 免疫⼒—⼀相对的测量产品承受EMI的能⼒；Electrical overstress（EOS）电⼦过度⾼压—当遇到⾼压突波产品承受到的损坏或只是功能丧失；EOS包括雷击以及静电放电的事件。

emc的远场和近场的定义emc是指电磁兼容性，用于描述电子设备在相同物理环境中共存时不相互干扰的能力。

在emc研究中，远场和近场是两个重要的概念。

它们分别指的是电磁波辐射的不同区域。

首先，让我们来了解什么是电磁波。

电磁波是一种由电场和磁场组成的波动形式，它在自由空间中传播，具有能量和动量。

电磁波可以分为不同的频率和波长，包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线。

在电子设备中，通常产生或接收的电磁波主要是射频信号，例如无线通信、雷达、数字电视等。

远场和近场是电磁波辐射的两个不同的区域。

远场是指电磁波传播距离源头较远，波动性质主导的区域。

当电磁波传播到远离发射源的位置时，波动特性开始占主导地位。

远场的特点是电磁波具有明显的波动性质，如频率、波长、幅度、相位等。

远场也被称为辐射场，是常见的无线通信、广播、雷达等应用中电磁波的传播区域。

与之相对的是近场，近场是指电磁波传播距离源头较近，电磁场分布主导的区域。

当电磁波刚刚从发射源发出时，距离源头较近的地方就形成了近场。

近场的特点是电磁场分布呈现出复杂的变化模式，主导因素是电磁场的强度和方向。

近场也被称为库仑场或静电场，是常见的电磁感应、无线充电等应用中电磁场的传播区域。

接下来，我们将逐步讨论远场和近场的特性和应用。

第一步，讨论远场的特性和应用。

由于远场是电磁波传播到距离发射源较远的位置，波动性质占主导地位。

根据电磁波的特性，我们可以得出以下结论：1. 频率和波长：远场的电磁波具有明确的频率和波长。

无论是无线通信、广播还是雷达等应用，设备的设计和操作都依赖于电磁波的频率和波长。

2. 波前和相位：在远场中，电磁波的波前和相位以明确的方式传播。

这使得在接收端可以精确地重建出发射端所发送的信息。

3. 辐射强度：远场中的辐射强度与距离的平方成反比。

这是因为电磁波在远离源头的位置开始以球形波前进行传播。

根据远场的特性，我们可以看到远场在无线通信、广播和雷达等领域具有重要的应用。

emc实验原理
"EMC" 通常指的是电磁兼容性（Electromagnetic Compatibility）实验。

电磁兼容性是指电子设备在电磁环境中能够以合适的性能水平工作，并且不会产生对其自身或其它设备的不良影响。

EMC实验的原理涉及到电磁场的测量、设备的辐射和抗扰度等方面。

以下是一些与EMC 实验相关的主要原理：
1. 辐射和传导：EMC实验关注电磁场的辐射和传导特性。

辐射是指设备发射出的电磁波，传导是指电磁波通过导线或其他传导介质传播的过程。

2. 电磁场测量：为了评估设备的电磁兼容性，需要测量其产生的电磁场。

这包括测量电磁辐射的频率、幅度、极化等参数。

3. 干扰和抗扰度测试：EMC实验包括测试设备对外部电磁干扰的抗扰度，以及设备是否能在一定水平的电磁环境中正常工作。

4. 辐射和传导的标准：国际上有一系列的标准，如IEC（国际电工委员会）和CISPR（国际无线电干扰特别小组）制定的标准，用于规范和评估设备的电磁兼容性。

5. 滤波和屏蔽：为了减少设备对外部干扰的敏感性，可以采用滤波器和屏蔽等措施，以确保设备在电磁环境中的稳定性。

6. 电磁场模拟：通过实验室中的设备和测试场地，模拟真实世界中可能存在的电磁环境，以便进行系统的测试。

7. 电磁兼容性设计：EMC实验也涉及到设计阶段，通过在电子设备设计中考虑电磁兼容性，降低设备产生干扰的可能性，提高设备的抗扰度。

EMC实验是确保电子设备在电磁环境中能够正常运行、不会干扰其他设备，并且不容易受到外部干扰的重要手段。

这些实验有助于制定和遵守国际上的电磁兼容性标准。

emc产生的原理EMC是指电磁兼容，是指电子设备在同一个空间中相互之间以及与电磁环境相互配合工作时，所表现出来的不干扰彼此，以及对外环境不产生有害辐射的能力。

EMC问题已经成为了电子产品设计和生产过程中必须要解决的一个关键问题。

EMC产生的原理主要涉及到电磁波传播、电磁场耦合与干扰等方面。

首先，EMC问题的产生是由于电子设备在工作过程中产生的电磁辐射和敏感性。

电子设备中的电子元件、电源等都会产生电磁波辐射出去，这些电磁波包括了高频信号、脉冲信号等。

而另一方面，电子设备又会对外界的电磁场进行感应，这些电磁场可能来自于其他设备、电源干扰等。

当电磁辐射的频率、幅度和传播路径与设备的敏感性相匹配时，就会发生电磁兼容问题。

其次，电磁波的传播路径是影响EMC问题的重要因素。

电磁波的传播路径有导线传输、自由空间传输和干贝尔络（耦合容积）耦合等。

在导线传输中，电磁波通过导线进行传输，并且会通过传输线上的电阻、电感和电容等元件产生共模和差模干扰。

在自由空间传输中，电磁波在空间中的传播不受任何限制，但会因为空气、墙壁等物体的存在而发生衰减和散射。

干贝尔络耦合是指电磁波通过共同的电磁场线耦合到敏感的电子装置上，因为距离近、电磁环境等原因，导致敏感电子装置受到干扰。

再次，电磁场的耦合也是导致EMC问题的原因之一、电磁场耦合有电感耦合和电容耦合两种形式。

电感耦合是指电流在电感元件中产生磁场，进而影响附近的电子设备。

电容耦合是指电荷在电容元件中产生电场，进而影响附近的电子设备。

这些电磁场的耦合会导致电子设备之间的相互影响，产生EMC问题。

最后，EMC问题的解决需要采取一系列的措施。

在设计电子设备时，可以通过合理的电磁波屏蔽和地线设计、合适的滤波器和衰减器的选择以及电源线、信号线的正确布局等方式来减小电磁辐射和敏感性。

在生产过程中，可以通过合适的测试设备和方法对设备的电磁兼容性进行测试，及时发现问题并进行改进。

此外，还需要加强对EMC的研究和标准的制定，提高产品的电磁兼容性。

EMC理论上的差模电流与共模电流相关设计经验我们解决EMC问题首先要了解电路中的差模电流和共模电流问题！分析如下：在上图中；最右边的共模实际上就是我们等效的辐射的信号源的等效天线模型－也称天线模！共模（CM）电流和差模（DM）电流骚扰电流在导线上传输时有两种方式：共模电流：以相同的相位，往返于L，N线（或信号线）与地线之间的电流；差模电流：往返于L和N线（或信号线与回流线）之间，并且幅度相同相位相反的电流．一对导线上如流过差模电流则两条线上的电流大小相等，方向相反。

而一般有用信号也都是差模电流。

一对导线上如流过共模电流则两条线上的电流方向相同。

骚扰电流在导线上传输时既可以差模方式出现，也可以共模方式出现．但共模电流只有变成差模电流后，才能对有用信号构成骚扰。

差模骚扰电压：线与线之间的骚扰电压，会骚扰有用信号．共模骚扰电压：即各条线与地之间的骚扰电压，会产生很强的辐射骚扰和传导骚扰，是电磁骚扰发射超标的主要原因之一共模电流和差模电流可同时存在于一对导线中产生共模电流的原因：A．某些点地电位过高，与参考地之间存在共模电压，接有导线后产生共模电流；B．外界电磁场在导线上产生感应电压，而产生电流实践经验：1．把噪音电路节点的PCB电子线路的动点长度最大限度地减小；如开关管的漏极、吸收回路，初次级绕组的节点等等。

2．使输入和输出端远离噪音元件，如变压器线包，变压器磁芯，开关管的散热片，等等。

3．使噪音元件要远离外壳边缘，因为在正常操作下外壳边缘很可能靠近外面连接线。

4．如果变压器没有使用法拉第电场屏蔽，要注意变压器的感性耦合。

5．尽量减小开关电源的电流环的面积：次级（输出）整流器，初级开关功率器件，栅极（基极）驱动线路，辅助绕组供电回路。

6．不要将门极（基极）的驱动返馈环路和初级开关电路或辅助整流电路混在一起。

7．调整优化阻尼电阻值，使它在开关的死区时间里不产生振荡波形。

8．保持EMI滤波器远离功率变压器；9．在PCB面积足够的情况下，可在PCB上留下放屏蔽绕组用的脚位和放RC吸收器件的位置，RC电路设计可跨接在屏蔽绕组两端。
