钛粉燃烧的条件

各种粉体的爆炸极限浓度及燃点爆炸的概念：爆炸是指物质的状态和存在形式发生突变，在瞬间释放出大量的能量，形成空气冲击波，可使周围物质受到强烈的冲击，同时伴随有声或光效应的现象。

爆炸极限的概念：爆炸极限是可燃气体、蒸气或粉尘与空气混合后，遇火会产生爆炸的最高或最低浓度。

——国家标准《消防术语》最低浓度——爆炸下限（LEL）最高浓度——爆炸上限（UEL）1．粉尘本身是可燃粉尘，非燃性粉尘是不会发生爆炸的，燃粉尘除前述外，还有茶叶、中药材维、硫磺粉尘等。

2．粉尘必须悬浮在空中，并与空气混合达到一定浓度粉尘能否悬浮在空中要害在于粉尘微粒，只有直径小于l0um的粉尘其扩散作用才大干重力作爪，易形成爆炸“层云”。

粉尘爆炸下限一般为20～60g/m3，爆炸上限为2～6kg／m3。

3．火源必须具有一定能量粉尘爆炸需首先加热或熔融蒸发或热解出可燃气体，因此需较多的热量。

粉尘爆炸的最小引爆能达10毫焦以上，为气体爆炸的近百倍。

此外，空气中的湿度不能太大，否则也不会发生粉尘爆炸。

表1 各种粉体的爆炸极限浓度及燃点表2 粉尘爆炸极限表补充：凡是颗粒极微小，粒径在1至76um范围内的固体物质称为粉尘。

粉尘包括易燃粉尘如：糖粉、淀粉、可可粉、硫粉、茶粉、橡胶粉等；可燃粉尘如：米粉、锯末屑、皮革屑、丝、虫胶等；难燃粉尘如：炭黑粉、木炭粉、石墨粉等。

固体物质被粉碎成粉尘以后，其燃烧特性有很大的变化。

原来是不燃的物质可能变成可燃物质，原来难燃的物质可能变成易燃物质。

在一定条件下就有可能发生爆炸，前提是必须达到在空气中的爆炸极限浓度。

粉尘爆炸前无任何征兆，起后果却都能使建筑物毁于一旦。

而且能导致粉尘爆炸的情况也很多：从农副产品的加工、储存和运输到药物、食品、有机物、无机物的生产等很多过程中，粉尘爆炸的事故时有发生，其危害极大。

粉尘包括的范围很广，各种粉尘都有其自身的特性，粉尘并非随时随地都能爆炸，要发生粉尘爆炸必须具备以下几个条件：首先，构成粉尘的物质必须是易燃或可燃的，其中包括有机粉尘和无机粉尘。

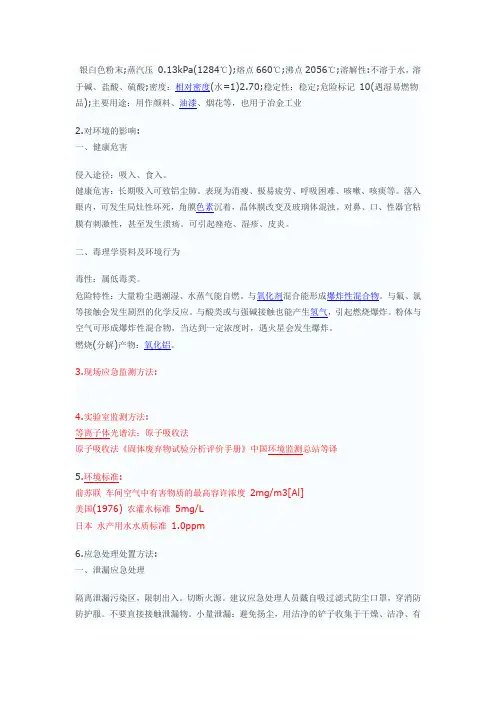

银白色粉末;蒸汽压0.13kPa(1284℃);熔点660℃;沸点2056℃;溶解性:不溶于水，溶于碱、盐酸、硫酸;密度：相对密度(水=1)2.70;稳定性：稳定;危险标记10(遇湿易燃物品);主要用途：用作颜料、油漆、烟花等，也用于冶金工业2.对环境的影响:一、健康危害侵入途径：吸入、食入。

健康危害：长期吸入可致铝尘肺。

表现为消瘦、极易疲劳、呼吸困难、咳嗽、咳痰等。

落入眼内，可发生局灶性坏死，角膜色素沉着，晶体膜改变及玻璃体混浊。

对鼻、口、性器官粘膜有刺激性，甚至发生溃疡。

可引起痤疮、湿疹、皮炎。

二、毒理学资料及环境行为毒性：属低毒类。

危险特性：大量粉尘遇潮湿、水蒸气能自燃。

与氧化剂混合能形成爆炸性混合物。

与氟、氯等接触会发生剧烈的化学反应。

与酸类或与强碱接触也能产生氢气，引起燃烧爆炸。

粉体与空气可形成爆炸性混合物，当达到一定浓度时，遇火星会发生爆炸。

燃烧(分解)产物：氧化铝。

3.现场应急监测方法:4.实验室监测方法:等离子体光谱法；原子吸收法原子吸收法《固体废弃物试验分析评价手册》中国环境监测总站等译5.环境标准:前苏联车间空气中有害物质的最高容许浓度2mg/m3[Al]美国(1976) 农灌水标准5mg/L日本水产用水水质标准1.0ppm6.应急处理处置方法:一、泄漏应急处理隔离泄漏污染区，限制出入。

切断火源。

建议应急处理人员戴自吸过滤式防尘口罩，穿消防防护服。

不要直接接触泄漏物。

小量泄漏：避免扬尘，用洁净的铲子收集于干燥、洁净、有盖的容器中。

转移回收。

大量泄漏：用塑料布、帆布覆盖，减少飞散。

使用无火花工具转移回收。

二、防护措施呼吸系统防护：空气中粉尘浓度超标时，应该佩戴自吸过滤式防尘口罩。

必要时，建议佩戴空气呼吸器。

眼睛防护：戴化学安全防护眼镜。

身体防护：穿防静电工作服。

手防护：戴一般作业防护手套。

其它：实行就业前和定期的体检。

防止尘肺。

三、急救措施皮肤接触：脱去被污染的衣着，用肥皂水和清水彻底冲洗皮肤。

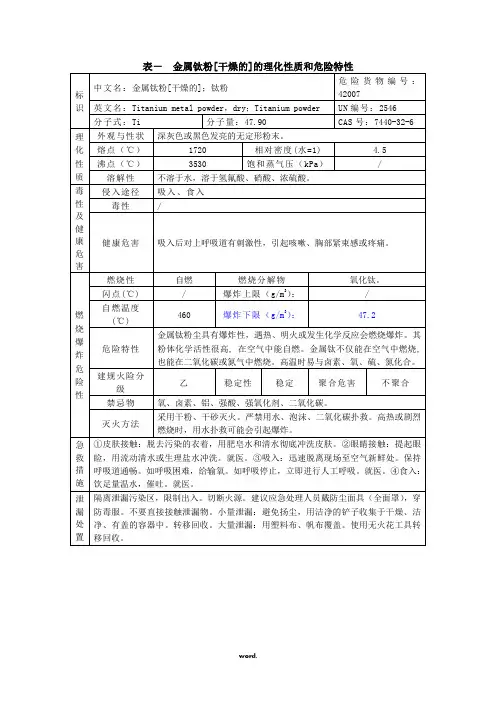

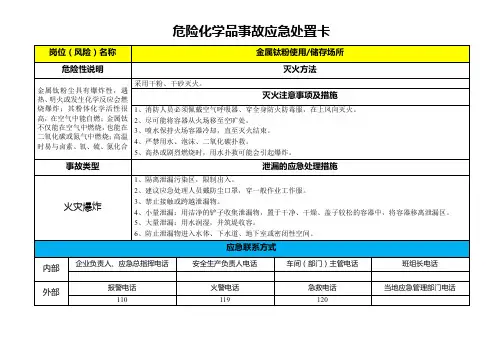

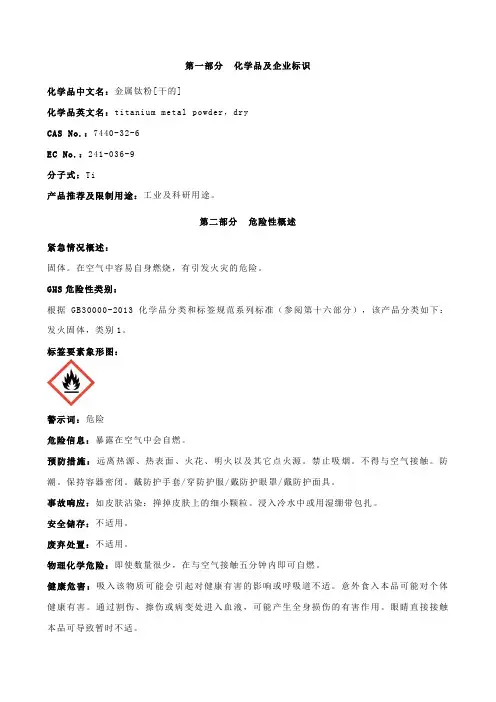

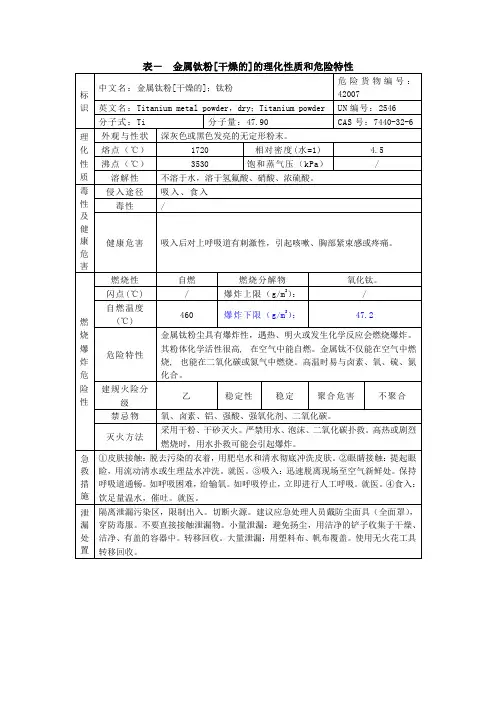

第一部分化学品及企业标识化学品中文名：金属钛粉[干的]化学品英文名：titanium metal powder，dryCAS No.：7440-32-6EC No.：241-036-9分子式：Ti产品推荐及限制用途：工业及科研用途。

第二部分危险性概述紧急情况概述：固体。

在空气中容易自身燃烧，有引发火灾的危险。

GHS危险性类别：根据GB30000-2013化学品分类和标签规范系列标准（参阅第十六部分），该产品分类如下：发火固体，类别1。

标签要素象形图：警示词：危险危险信息：暴露在空气中会自燃。

预防措施：远离热源、热表面、火花、明火以及其它点火源。

禁止吸烟。

不得与空气接触。

防潮。

保持容器密闭。

戴防护手套/穿防护服/戴防护眼罩/戴防护面具。

事故响应：如皮肤沾染：掸掉皮肤上的细小颗粒。

浸入冷水中或用湿绷带包扎。

安全储存：不适用。

废弃处置：不适用。

物理化学危险：即使数量很少，在与空气接触五分钟内即可自燃。

健康危害：吸入该物质可能会引起对健康有害的影响或呼吸道不适。

意外食入本品可能对个体健康有害。

通过割伤、擦伤或病变处进入血液，可能产生全身损伤的有害作用。

眼睛直接接触本品可导致暂时不适。

环境危害：请参阅SDS第十二部分。

第三部分成分/组成信息第四部分急救措施一般性建议：急救措施通常是需要的，请将本SDS出示给到达现场的医生。

皮肤接触：立即脱去污染的衣物。

用大量肥皂水和清水冲洗皮肤。

如有不适，就医。

眼睛接触：用大量水彻底冲洗至少15分钟。

如有不适，就医。

吸入：立即将患者移到新鲜空气处，保持呼吸畅通。

如果呼吸困难，给于吸氧。

如患者食入或吸入本物质，不得进行口对口人工呼吸。

如果呼吸停止。

立即进行心肺复苏术。

立即就医。

食入：禁止催吐，切勿给失去知觉者从嘴里喂食任何东西。

立即呼叫医生或中毒控制中心。

对保护施救者的忠告：清除所有火源，增强通风。

避免接触皮肤和眼睛。

避免吸入粉尘。

使用防护装备，包括呼吸面具。

对医生的特别提示：根据出现的症状进行针对性处理。

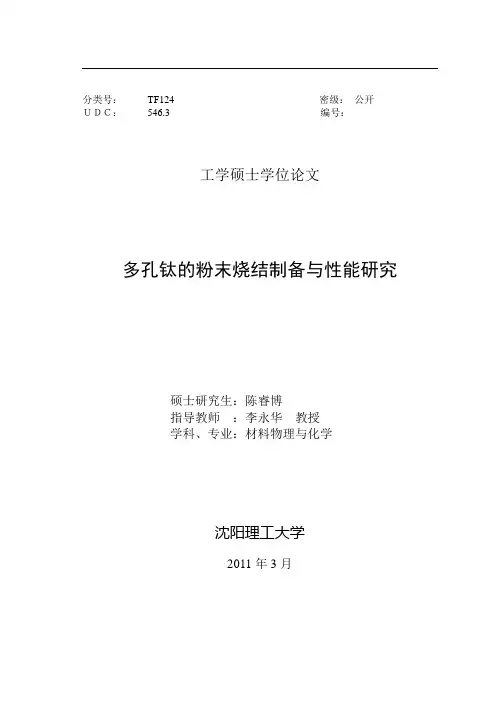

分类号：TF124 密级：公开ＵＤＣ：546.3 编号：工学硕士学位论文多孔钛的粉末烧结制备与性能研究硕士研究生：陈睿博指导教师：李永华教授学科、专业：材料物理与化学沈阳理工大学2011年3月分类号：TF124 密级：公开ＵＤＣ：546.3 编号：工学硕士学位论文多孔钛的粉末烧结制备与性能研究硕士研究生：陈睿博指导教师：李永华教授学位级别：工学硕士学科、专业：材料物理与化学所在单位：沈阳理工大学论文提交日期：2010年12月论文答辩日期：2011年3月学位授予单位：沈阳理工大学Classification Index: TF124U.D.C: 546.3A Thesis for the Master Degree of EngineeringResearch on powder sintering preparation and properties of porous titaniumCandidate : RuiBo ChenSupervisor : Prof. YongHua LiAcademic Degree Applied for : Master of EngineeringSpeciality :Materials Physics and ChemistryDate of Submission : December，2010Date of Examination: March，2011University: Shenyang Ligong University沈阳理工大学硕士学位论文原创性声明本人郑重声明:本论文的所有工作，是在导师的指导下，由作者本人独立完成的。

有关观点、方法、数据和文献的引用已在文中指出，并与参考文献相对应。

除文中已注明引用的内容外，本论文不包含任何其他个人或集体已经公开发表的作品成果。

对本文的研究做出重要贡献的个人和集体，均己在文中以明确方式标明。

本人完全意识到本声明的法律结果由本人承担。

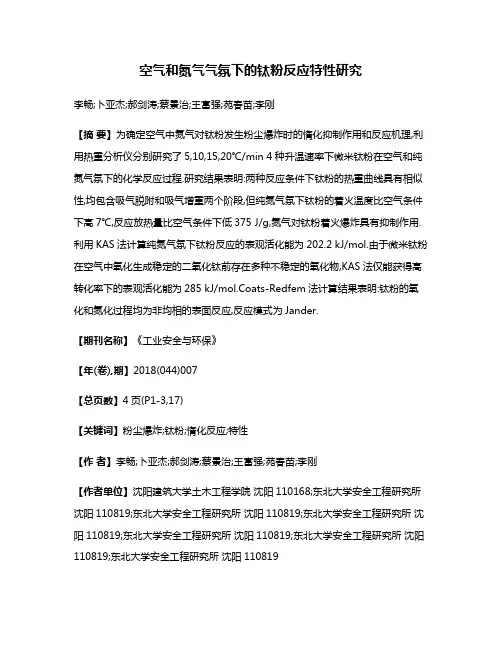

空气和氮气气氛下的钛粉反应特性研究李畅;卜亚杰;郝剑涛;蔡景治;王富强;苑春苗;李刚【摘要】为确定空气中氮气对钛粉发生粉尘爆炸时的惰化抑制作用和反应机理,利用热重分析仪分别研究了5,10,15,20℃/min 4种升温速率下微米钛粉在空气和纯氮气氛下的化学反应过程.研究结果表明:两种反应条件下钛粉的热重曲线具有相似性,均包含吸气脱附和吸气增重两个阶段,但纯氮气氛下钛粉的着火温度比空气条件下高7℃,反应放热量比空气条件下低375 J/g,氮气对钛粉着火爆炸具有抑制作用.利用KAS法计算纯氮气氛下钛粉反应的表观活化能为202.2 kJ/mol.由于微米钛粉在空气中氧化生成稳定的二氧化钛前存在多种不稳定的氧化物,KAS法仅能获得高转化率下的表观活化能为285 kJ/mol.Coats-Redfem法计算结果表明:钛粉的氧化和氮化过程均为非均相的表面反应,反应模式为Jander.【期刊名称】《工业安全与环保》【年(卷),期】2018(044)007【总页数】4页(P1-3,17)【关键词】粉尘爆炸;钛粉;惰化反应;特性【作者】李畅;卜亚杰;郝剑涛;蔡景治;王富强;苑春苗;李刚【作者单位】沈阳建筑大学土木工程学院沈阳110168;东北大学安全工程研究所沈阳110819;东北大学安全工程研究所沈阳110819;东北大学安全工程研究所沈阳110819;东北大学安全工程研究所沈阳110819;东北大学安全工程研究所沈阳110819;东北大学安全工程研究所沈阳110819【正文语种】中文0 引言钛粉是钛的深加工产品，广泛应用于航天航空、化工及烟花制造业，是21世纪最具发展前景的高新金属材料之一[1]。

钛粉最小点火能量很低，通常小于10 mJ，爆炸极限较宽，为40～300 mg/L，因此其在生产、使用过程中存在较高的火灾爆炸风险[2]。

现有研究结果表明，在不同氧氮环境下，随着氮气浓度增加，金属镁粉的化学反应活性逐渐降低，即氮气的加入有利于抑制镁粉的爆炸[3]，但钛粉在反应过程中的膜增长机制与镁粉存在较大差异，其对钛粉化学反应的抑制作用有待进一步研究。

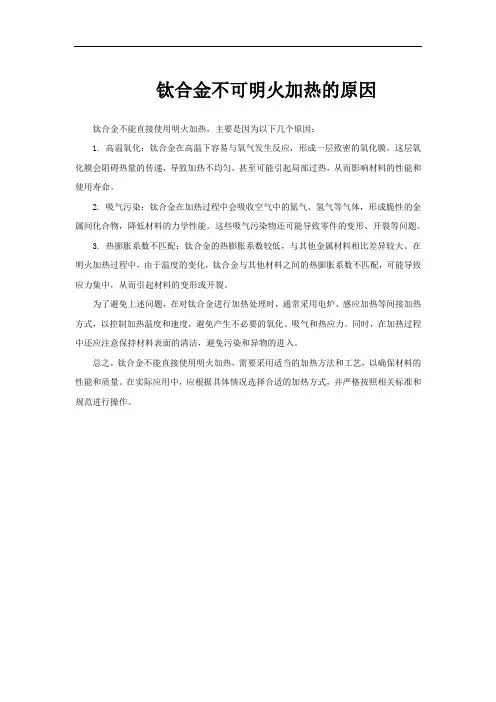

钛合金不可明火加热的原因
钛合金不能直接使用明火加热，主要是因为以下几个原因：
1. 高温氧化：钛合金在高温下容易与氧气发生反应，形成一层致密的氧化膜。

这层氧化膜会阻碍热量的传递，导致加热不均匀，甚至可能引起局部过热，从而影响材料的性能和使用寿命。

2. 吸气污染：钛合金在加热过程中会吸收空气中的氮气、氢气等气体，形成脆性的金属间化合物，降低材料的力学性能。

这些吸气污染物还可能导致零件的变形、开裂等问题。

3. 热膨胀系数不匹配：钛合金的热膨胀系数较低，与其他金属材料相比差异较大。

在明火加热过程中，由于温度的变化，钛合金与其他材料之间的热膨胀系数不匹配，可能导致应力集中，从而引起材料的变形或开裂。

为了避免上述问题，在对钛合金进行加热处理时，通常采用电炉、感应加热等间接加热方式，以控制加热温度和速度，避免产生不必要的氧化、吸气和热应力。

同时，在加热过程中还应注意保持材料表面的清洁，避免污染和异物的进入。

总之，钛合金不能直接使用明火加热，需要采用适当的加热方法和工艺，以确保材料的性能和质量。

在实际应用中，应根据具体情况选择合适的加热方式，并严格按照相关标准和规范进行操作。

碳化钛粉安全操作及保养规程碳化钛粉是一种广泛应用于工业领域的材料，但其体积小、重量轻，易于飞散，同时具有易燃易爆的特性，因此需要严格遵守操作规程和维护规范，保证工作安全。

安全操作规程1. 穿着必要的防护设备在操作碳化钛粉时，必须穿戴必要的防护设备，包括防护眼镜、手套、防化服等。

这些设备可以有效防止碳化钛粉进入人体，减少潜在的安全风险。

2. 合理的操作环境需要在通风良好的地方进行操作，并确保操作环境干燥，没有明火等易燃因素，避免因操作环境原因造成安全隐患。

3. 严格遵守操作规程在操作碳化钛粉时，必须遵守相应的操作规程，包括请勿吸入、避免碳化钛粉进入眼中等。

操作人员必须熟悉并理解操作规程，以减少意外事故发生。

4. 储存规范必须对碳化钛粉进行正确的储存和标识，储存在干燥通风的场所，远离易燃物品和热源。

同时，在储存时需要标识清楚名称、重量、生产日期等信息。

保养规范1. 定期维护设备在使用碳化钛粉设备期间，需要定期检查和维护，确保设备运转正常、安全。

如出现设备有损坏、老化等情况，需要及时更换或修理，以免产生安全隐患。

2. 定期清理工作环境在操作碳化钛粉设备时，需要定期进行周边环境的清理。

清理工作台和地面上的杂物和碳化钛粉，保持操作环境整洁，减少安全隐患。

3. 操作记录和管理在操作碳化钛粉设备时，需要记录下相关的操作信息，包括使用时间、使用量、设备状态等等。

同时需要建立设备使用档案和管理规范，保证设备的正常维护和管理流程。

4. 养成良好的操作习惯在操作碳化钛粉设备时，需要养成良好的操作习惯，如使用设备前进行检查和调整、避免吸烟、保持手部干燥等。

这些习惯可以有效减少碳化钛粉进入人体的风险。

总结碳化钛粉是工业生产中广泛应用的材料，但同样有着一定的安全风险。

为此，我们需要严格遵守安全操作规程和保养规范，保障工作环境的安全，减少碳化钛粉对我们造成潜在的安全威胁。

钛粉的最小点火能董海佩;程贵海;李晓泉;徐中慧【摘要】使用哈特曼管,对5种粒径的钛粉进行最小点火能(Emin)实验;选取喷尘压力(p)、紊流指数(tv)处于敏感值的数据拟合出钛粉点火能量(Ei)受质量浓度和粒径影响变化的函数,以及敏感质量浓度受粒径影响变化的函数.结果表明:中位粒径为18、25、38、48、74 μm的钛粉对应的敏感质量浓度分别为700、750、800、800、850 g/m3,最小点火能分别为33.2、38.1、41.3、44.3、67.4 mJ;点火能量随质量浓度的增大以二次函数的形式先减后增,随粒径的增大以二次函数的形式增大;敏感质量浓度与钛粉粒径呈正相关;紊流指数敏感值与喷尘压力呈负相关;喷尘压力不变,粒径越大,紊流指数敏感值越大;紊流指数不变,钛粉粒径越大,喷尘压力敏感值越大.【期刊名称】《中国粉体技术》【年(卷),期】2018(024)003【总页数】4页(P30-33)【关键词】钛粉;最小点火能;粒径;质量浓度;喷尘压力;紊流指数【作者】董海佩;程贵海;李晓泉;徐中慧【作者单位】广西大学资源与冶金学院,广西南宁530004;广西大学资源与冶金学院,广西南宁530004;广西大学资源与冶金学院,广西南宁530004;西南科技大学环境与资源学院,四川绵阳621010【正文语种】中文【中图分类】X932钛粉主要用于制取粉末冶金零件的原料，还用于电真空中固体泵源的原料、电真空吸气剂、塑料充填剂、表面涂装材料、飞机零部件和制取各种钛化合物的原料[1]，应用领域十分广泛。

钛粉易发生氧化、燃烧、爆炸，属于危险品，因此研究钛粉的最小点火能很有意义。

点火能量对粉尘爆炸行为有显著的影响[2-3]。

最小点火能（Emin）是指能引起一定质量浓度可燃物燃烧或爆炸所需的最低能量值[4]，也是判定粉尘对电火花敏感程度的一个重要指标[5]，因此确定粉尘最小点火能是最经济、合理的预防粉尘爆炸的方法[6]。

钛粉尘的最小引燃温度董海佩;程贵海;李晓泉;徐中慧;张勤彬【摘要】利用粉尘云引燃温度装置和粉尘层引燃温度装置,对5种不同粒径的球形钛粉的最小引燃温度(Tmin)进行试验研究;拟合钛粉尘云最小引燃温度(Tc,min)和粉尘层最小引燃温度(T1,min)关于粒径的函数,以及钛粉尘云引燃温度(Tc)关于质量浓度的函数.结果表明:喷尘压力的增大对钛粉尘云引燃温度无明显影响;质量浓度的增大可使钛粉尘云引燃温度以二次函数的形式先减小后增大;粒径的增大使钛粉尘云最小引燃温度以二次函数的形式单调递增且增幅越来越大,使钛粉尘层最小引燃温度以指数的形式单调递增且增幅越来越小;钛粉粒径相同时,粉尘云最小引燃温度高于粉尘层最小引燃温度.【期刊名称】《中国粉体技术》【年(卷),期】2018(024)005【总页数】5页(P48-52)【关键词】钛粉;粉尘云;粉尘层;引燃温度【作者】董海佩;程贵海;李晓泉;徐中慧;张勤彬【作者单位】广西大学资源与冶金学院,广西南宁530004;广西大学资源与冶金学院,广西南宁530004;广西大学资源与冶金学院,广西南宁530004;西南科技大学环境与资源学院,四川绵阳621010;广西大学资源与冶金学院,广西南宁530004【正文语种】中文【中图分类】X932对粉尘最小引燃温度（Tmin）的研究分为粉尘云最小引燃温度（Tc，min）和粉尘层最小引燃温度（Tl，min）2个部分。

工业生产中，处于粉尘云或粉尘层状态下的粉尘，若达到最小引燃温度，很有可能发生燃烧，进而发展成火灾，造成人员伤亡和财产损失。

如Monsanto公司由于磨机内部件高温导致粉尘云着火发生橡胶掺加剂粉尘爆炸事故[1]。

Krause等[2]提出设备表面温度过高引起粉尘层着火是德国30%以上的粉尘爆炸事故发生的原因。

关于粉尘云最小引燃温度的研究中，Griesche等[3]提出粉尘云在加热炉内滞留时间越长，测得最小引燃温度越低；Krause等[4]和Conti等[5]提出大部分粉尘云最小引燃温度随着粒径增加而增加；Cassel等[6]、MittaL 等[7]和Yuan等[8]提出粉尘粒子最小引燃温度的预测模型；张俊燕等[9]提出煤粉尘云引燃温度与质量浓度、喷尘压力的函数关系式；张金峰等[10]提出最小引燃温度随着粉尘质量浓度的增加先减小后增大；Addai等[11]、Dufaud等[12]对混合粉尘云的引燃温度进行了研究；Janès 等[13]、Addai等[14]提出惰性粉尘使粉尘云的引燃温度增大。

混凝土中钛粉应用技术规程一、引言混凝土是现代建筑中最主要的材料之一，但由于它的脆性和强度有限，使用时需要添加一些辅助材料来提高其性能。

钛粉是一种广泛使用的混凝土掺合材料，可以提高混凝土的力学性能和耐久性。

本文将介绍混凝土中钛粉的应用技术规程。

二、钛粉的性质钛粉是一种灰黑色的金属粉末，具有高强度和耐腐蚀性。

它可以用于制备高强度材料，也可以用于提高混凝土的耐久性。

钛粉的主要化学成分是钛，其粒径一般在5-50微米之间。

三、钛粉的应用范围1.混凝土中的应用钛粉可以用于制备高性能混凝土，其中钛粉的用量一般在混凝土总重量的1-3%之间。

钛粉可以提高混凝土的抗压强度、抗拉强度、抗冻性和耐久性。

2.钢筋混凝土中的应用钛粉可以用于制备高性能钢筋混凝土，其中钛粉的用量一般在混凝土总重量的1-3%之间。

钛粉可以提高钢筋混凝土的抗压强度、抗拉强度、抗冻性和耐久性。

四、钛粉的使用方法1.加入时间钛粉应该在混凝土制备过程中加入，一般在混凝土的配合水中加入钛粉，并在混凝土制备过程中充分搅拌。

2.加入量钛粉的加入量一般在混凝土总重量的1-3%之间，具体用量应根据混凝土的用途和性能要求进行调整。

3.注意事项在使用钛粉时，应注意以下几点：①钛粉应保持干燥，以免影响其性能；②钛粉应在混凝土中均匀分散，以免影响混凝土的性能；③钛粉在制备过程中应注意安全，以免对人员造成伤害。

五、钛粉混凝土的性能测试钛粉混凝土的性能测试应包括以下内容：1.抗压强度测试测试方法：根据GB/T 50081标准进行测定。

2.抗拉强度测试测试方法：根据GB/T 50082标准进行测定。

3.抗冻性测试测试方法：根据GB/T 50082标准进行测定。

4.耐久性测试测试方法：根据GB/T 50082标准进行测定。

六、结论钛粉是一种可以用于提高混凝土和钢筋混凝土性能的掺合材料。

在混凝土制备过程中，应注意钛粉的加入量和加入时间，以及钛粉在混凝土中的分散情况。

通过性能测试，可以判断钛粉混凝土的性能是否符合要求。

“钛火技术”专栏序言
弭光宝
【期刊名称】《材料工程》
【年(卷),期】2024(52)5
【摘要】钛火,顾名思义“钛着火”、“钛燃烧”,其定义可以这样描述:在一定时间或者空间上失去控制的钛基材料燃烧致灾事故,从这个意义上也可称为“钛合金/钛基材料火灾”。

因钛具有化学活性高、导热系数低和燃点低于熔点等特点,在苛刻服役条件下极易发生钛火,尤其在发动机领域,钛火防控是长期困扰和制约钛基材料大量应用的世界性难题。

钛火技术是涉及钛基材料燃烧、火灾安全评估及性能验证的技术总称,是科学认识发动机钛火特性与机理,构筑钛火防控技术体系的关键核心技术。

中国航发航材院发动机钛火防控与新材料创新团队从基本原理入手,开展了大量应用基础研究,建立了钛火发生-扩展过程的物理/数学模型和仿真模型,研发了从单一因素到多参数耦合的系列钛火专用装备,发明了激光法、摩擦法和非等温氧化法等实验平台与技术方法。

【总页数】1页(PF0002-F0002)
【作者】弭光宝
【作者单位】中国航发北京航空材料研究院
【正文语种】中文
【中图分类】G63
【相关文献】
1.“复杂网络专栏”序言——开辟专栏的背景和宗旨
2.序言可重复使用运载火箭技术专栏
3.“中红外光纤材料与器件前沿技术”专栏序言
4.“自由曲面光学系统设计技术”专栏序言
5.“光学元件超精加工与检测技术”专栏序言
因版权原因，仅展示原文概要，查看原文内容请购买。

易燃固体自燃物品和遇湿易燃物品火险及储运要求一、易燃固体凡是燃点较低,在遇明火、受热、撞击、磨擦或与某些物品(如氧化剂)接触后,会引起剧烈、快速燃烧,并可能散发出有毒烟雾或有毒气体的固体物质称为易燃固体。

这类物质主要是一些化工原料及其制品。

1、分类按燃点的凹凸、易燃性的大小等,易燃固体可分为2级:(1)一级易燃固体其燃点和自燃点较低,简单燃烧爆炸,燃烧速度快,燃烧产物毒性大。

依据它们的化学组成,大致可分为:红磷及含磷的化合物,如红磷、三硫化(四)磷等。

硝基化合物,如二硝基萘、发泡剂H等,此类硝基化合物燃烧时可能发生爆炸。

其他,如含氮量在12.5%以下的硝化棉。

(2)二级易燃固体此类物质的燃烧性比一级易燃固体差些,燃烧速度慢些,有的燃烧产物毒性也小些。

依据它们的化学组成,大致可分为: 硝基化合物,如二硝基丙烷,含硝化纤维的制品等。

易燃金属粉末,如铝粉等,粉末飞扬时还能与空气形成爆炸性混合物。

萘及其衍生物,如萘、甲基萘等。

它们简单升华,其表面蒸汽浓度较大,易着火。

其他,如硫磺、生松香、聚合甲醛等,除易燃烧外大都有刺激性或毒性。

2、火险特性(1)易燃固体的主要特性是简单被氧化,受热易分解或升华,遇明火常会引起剧烈、连续的燃烧。

由于化学组成和结构不同,其燃烧现象亦有所不同。

例如,有些物品在受热后快速升华,表面的蒸汽遇明火、火花或高温马上燃烧,如硫磺、萘、樟脑等。

有些物品在受热后快速分解,产生可燃性气体,这些可燃性气体遇明火或高温即着火燃烧,如发泡剂H(发孔剂H)等。

有些物品在受热后并没有蒸汽放出,而是直接与氧化合而燃烧,如各种金属粉末、赤磷等。

(2)易燃固体与氧化剂接触,反应猛烈而发生燃烧爆炸。

例如,赤磷与氯酸钾接触、硫磺粉与氯酸钾或过氧化钠接触,均易马上发生燃烧爆炸。

(3)易燃固体除火种等热源能引起燃烧外,对磨擦、撞击、震惊也很敏感。

例如,赤磷、闪光粉等不但遇火种、高温极易猛烈燃烧,受磨擦、震惊、撞击等也能引火燃烧,甚至爆炸。
