电路分析教案第3章

第三章 认识电路1.电现象教学目标情景导入观看动画“怒发冲冠”头发竖起来视频。

让学生思考头发竖起来的原因是什么？这里面存在着什么奥秘？这节课我们就一块儿来揭开这个谜底！合作探究探究点一 静电现象活动1：学生实验，用毛皮摩擦橡胶棒，用丝绸摩擦玻璃棒，分别把棒靠近纸屑，乒乓球等轻小物体，观察现象。

归纳总结：物体具有了吸引轻小物体的性质，我们就说物体带了电，或说物体带了电荷。

习惯上把带了电的物体叫作带电体。

用摩擦的方法使物体带电叫作摩擦起电。

我们已经知道了什么叫带电现象，知道了被毛皮摩擦过的橡胶棒和被丝绸摩擦过的玻璃棒都带上了电荷，那么它们带的电荷是否相同呢？ 活动2：实验1：首先将毛皮摩擦过的橡胶棒放在支架上，用另一根被毛皮摩擦过的橡胶棒去靠近它，观察现象．实验2：将被丝绸摩擦过的玻璃棒放在支架上，用另一根被丝绸摩擦过的玻璃棒去靠近它，观察现象．实验3：将被毛皮摩擦过的橡胶棒放在支架上，用被丝绸摩擦过的玻璃棒去靠近它，观察现象．实验4：用手捋散开的塑料包装绳，在捋的次数不断增加的过程中，观察现象．归纳总结：这些事实使人们认识到自然界中只有两种电荷。

（1）正电荷和负电荷正电荷：指被丝绸摩擦过的玻璃棒所带的电荷，可用“+”表示。

负电荷：指被毛皮摩擦过的橡胶棒所带的电荷，可用“-”表示。

（2）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

活动3：根据上面的学习，出示一个塑料棒，让学生交流、讨论，要想知道我手中的这个塑料棒是否带电，你有哪些方法来验证？归纳总结：检验物体是否带电的方法：（1）利用带电体的性质来判断。

（2）利用电荷间的作用规律来判断。

（3）出示验电器，介绍也可以利用手中的这个工具----验电器来检验。

探究点二电荷间的相互作用活动：演示用被丝绸摩擦过的玻璃棒接触验电器的金属球，观察验电器金属箔片张角的变化，用力多摩擦几下玻璃棒，再去接触验电器的金属球，观察验电器金属箔片张开的角度的变化。

2024年新版电工电子技术教案完整版一、教学内容本教案依据2024年新版《电工电子技术》教材第3章“电路分析基础”展开，具体内容包括：3.1节电路基本概念，3.2节电路分析方法，3.3节交流电路分析，3.4节三相电路。

二、教学目标1. 掌握电路基本概念，如电压、电流、电阻、功率等，并了解它们之间的关系。

2. 学会使用基本的电路分析方法，如串联、并联、混联等。

3. 能够对交流电路进行分析，理解阻抗、相位等概念。

三、教学难点与重点教学难点：交流电路分析，特别是阻抗和相位的概念。

教学重点：电路基本概念的理解，电路分析方法的应用。

四、教具与学具准备1. 教具：电路演示板、示波器、信号发生器、电阻、电容、电感等元件。

2. 学具：电路实验箱、万用表、计算器。

五、教学过程1. 导入：通过展示一些实际生活中的电路图，引发学生对电路分析的兴趣。

2. 理论讲解：(1) 介绍电路基本概念，如电压、电流、电阻等。

(2) 讲解电路分析方法，如串联、并联、混联等。

(3) 引入交流电路，解释阻抗、相位等概念。

3. 实践情景引入：(1) 搭建串联电路，测量电压、电流，计算电阻。

(2) 搭建并联电路，测量电压、电流，计算总电阻。

(3) 搭建交流电路，观察阻抗、相位的变化。

4. 例题讲解：结合教材例题，讲解电路分析方法的应用。

5. 随堂练习：布置一些电路分析题目，让学生当堂完成。

六、板书设计1. 电路基本概念：电压、电流、电阻、功率。

2. 电路分析方法：串联、并联、混联。

3. 交流电路分析：阻抗、相位。

七、作业设计1. 作业题目：(1) 计算给定串联电路的电阻、电流、电压。

(2) 计算给定并联电路的总电阻、电流、电压。

(3) 分析给定交流电路的阻抗、相位。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于交流电路分析部分掌握不够扎实，需要加强练习。

2. 拓展延伸：布置一道综合性的电路分析题目，要求学生结合所学知识，进行深入探讨。

教案-汽车电路分析教案第一章：汽车电路基础知识1.1 汽车电路的组成电源：电池、发电机控制单元：ECU、ABS等用电设备：灯光、仪表、空调等电路保护元件：熔断器、继电器等1.2 汽车电路的符号与表示方法电源符号：电池、发电机控制单元符号：ECU、ABS等用电设备符号：灯光、仪表、空调等电路保护元件符号：熔断器、继电器等1.3 汽车电路的连接方式串行连接：依次连接，电流依次流过每个元件并行连接：连接，电流分支流过每个元件混联连接：串行与并行相结合的连接方式第二章：汽车电路图的识读与分析2.1 汽车电路图的识读方法了解电路图的符号与表示方法掌握电路图的布局与线路走向熟悉电路图的标注与说明2.2 汽车电路图的分析步骤确定电源与控制单元的位置与连接关系分析用电设备的连接方式与工作原理判断电路保护元件的设置与作用理清整个电路的信号流向与控制逻辑2.3 汽车电路图的案例分析以一个具体的汽车电路图为例，进行识读与分析分析电路图中的电源、控制单元、用电设备、电路保护元件等解释电路图中各个元件的功能与作用第三章：汽车电路故障诊断与检测3.1 汽车电路故障的类型与原因断路故障：线路断开、接触不良短路故障：线路短路、搭铁电器元件故障：保险丝熔断、继电器损坏等3.2 汽车电路故障诊断方法视觉检查：检查线路是否破损、松动等电阻测量：测量线路的电阻值，判断是否存在断路或短路电压测量：测量电路的电压值，判断电路的工作状态3.3 汽车电路故障检测工具与设备试灯：检查电路的通断情况万用表：测量电路的电压、电流、电阻等参数示波器：分析电路的波形，诊断故障原因第四章：汽车电路维修与保养4.1 汽车电路维修的基本原则安全第一：确保维修过程中的人员安全与车辆安全先简后繁：先检查简单的故障，再逐步排查复杂的故障逐步排除：从最容易出现故障的部位开始检查，逐步缩小故障范围4.2 汽车电路维修的注意事项断电操作：进行电路维修时，务必确保车辆断电，避免触电风险清洁保养：定期清洁电路板、线路等，保持电路的正常工作状态更换元件：更换损坏的电器元件时，选用质量可靠的配件4.3 汽车电路保养的方法与周期定期检查：每隔一定周期，对汽车电路进行检查与维护检查熔断器：定期检查熔断器的状态，及时更换损坏的熔断器检查线路：定期检查线路的破损、老化等情况，及时进行修复或更换第六章：汽车电路常用诊断与检测技巧6.1 诊断技巧概述了解汽车电路的工作原理和故障特点运用试灯、万用表、示波器等工具进行诊断采用分段排查、对比测试等方法6.2 常用诊断技巧电源系统诊断：检查电池、发电机、电压调节器等控制单元诊断：读取故障码、分析数据流等用电设备诊断：检查灯光、仪表、空调等设备的电路电路保护元件诊断：检查熔断器、继电器等6.3 诊断案例分析分析实际案例，展示诊断过程和方法结合案例讲解如何运用诊断技巧解决问题第七章：汽车电路控制系统分析7.1 控制系统概述了解控制系统的组成和作用掌握控制单元（ECU）的工作原理和功能熟悉各类传感器的检测方法和技术7.2 常用控制系统分析发动机控制系统：点火、燃油、排放等子系统传动控制系统：自动变速器、手动变速器等制动控制系统：ABS、盘式、鼓式等车身控制系统：灯光、门窗、座椅等7.3 控制系统案例分析以实际案例为例，分析控制系统的工作原理和故障诊断方法第八章：汽车电路图的绘制与修改8.1 电路图绘制基础熟悉电路图的符号和表示方法掌握电路图的布局和线路走向了解电路图的标注和说明8.2 电路图的绘制技巧绘制电路图时，遵循一定的规范和标准利用专业软件进行电路图绘制和修改电路图的绘制案例分析8.3 电路图的修改与优化针对实际问题，对电路图进行修改和优化遵循安全、可靠、经济的原则进行电路设计第九章：汽车电路维修案例分析9.1 维修案例概述了解维修案例的背景和问题描述分析故障现象和可能的原因制定维修方案和步骤9.2 维修案例解析详细解析维修过程中的诊断和修复步骤分析维修过程中遇到的困难和解决方法总结维修经验和教训9.3 维修案例分享分享多个维修案例，供参考和学习第十章：汽车电路保养与维护10.1 保养与维护概述了解汽车电路保养和维护的重要性掌握电路保养和维护的基本原则和方法熟悉电路保养和维护的周期和内容10.2 电路保养与维护技巧定期检查电路板、线路等，保持电路的正常工作状态清洁保养电路，防止灰尘和油污积累更换损坏的电器元件，选用质量可靠的配件10.3 保养与维护案例分析分析实际案例，展示保养和维护过程及效果结合案例讲解如何进行汽车电路的保养与维护第十一章：新能源汽车电路分析11.1 新能源汽车电路特点了解新能源汽车电路与传统汽车电路的区别掌握新能源汽车电路的组成和功能熟悉新能源汽车电路的符号和表示方法11.2 新能源汽车电路分析方法分析新能源汽车电路图的布局和线路走向识别新能源汽车电路中的特殊元件和控制单元判断新能源汽车电路的工作原理和信号流程11.3 新能源汽车电路案例分析以一个具体的新能源汽车电路为例，进行分析和解读解释新能源汽车电路中各个元件的功能和作用第十二章：汽车电路检修与故障排除12.1 检修与故障排除概述了解汽车电路检修和故障排除的基本原则和方法掌握汽车电路检修和故障排除的步骤和技巧熟悉汽车电路检修和故障排除的工具和设备12.2 检修与故障排除技巧使用试灯、万用表、示波器等工具进行检修和故障排除采用分段排查、对比测试等方法确定故障部位遵循先简后繁、逐步排除的原则12.3 检修与故障排除案例分析分析实际案例，展示检修和故障排除过程及方法结合案例讲解如何解决汽车电路的故障问题第十三章：汽车电路改造与升级13.1 改造与升级概述了解汽车电路改造和升级的目的和意义掌握汽车电路改造和升级的基本原则和方法熟悉汽车电路改造和升级的步骤和技巧13.2 改造与升级技巧针对汽车电路的不足和缺陷进行改造和升级遵循安全、可靠、经济的原则进行电路设计选择合适的电器元件和设备，提高电路的性能和功能13.3 改造与升级案例分析分析实际案例，展示改造和升级过程及效果结合案例讲解如何进行汽车电路的改造与升级第十四章：汽车电路与电子技术的融合14.1 电子技术与汽车电路的融合了解电子技术在汽车电路中的应用和影响掌握汽车电路与电子技术融合的特点和优势熟悉汽车电路与电子技术融合的发展趋势14.2 汽车电路与电子技术的融合应用分析汽车电路与电子技术融合的案例和应用了解汽车电路与电子技术融合的技术和原理探讨汽车电路与电子技术融合的未来发展方向14.3 汽车电路与电子技术的融合挑战与机遇分析汽车电路与电子技术融合所面临的挑战和问题探讨汽车电路与电子技术融合所带来的机遇和前景第十五章：汽车电路与安全15.1 汽车电路与安全的关系了解汽车电路安全的重要性和影响因素掌握汽车电路安全的基本原则和方法熟悉汽车电路安全的技术和设备15.2 汽车电路安全技术分析汽车电路安全技术的原理和应用了解汽车电路安全设备的组成和功能探讨汽车电路安全技术的发展趋势15.3 汽车电路安全事故案例分析分析实际案例，展示汽车电路安全事故的类型和原因结合案例讲解如何预防汽车电路安全事故的发生总结汽车电路安全经验和教训，提高安全意识重点和难点解析本文主要介绍了汽车电路的基础知识、电路图的识读与分析、电路故障诊断与检测、电路维修与保养、新能源汽车电路分析、电路控制系统分析、电路图的绘制与修改、电路维修案例分析、电路保养与维护、新能源汽车电路检修与故障排除、汽车电路改造与升级、汽车电路与电子技术的融合、汽车电路与安全等内容。

教案放大电路的基本分析方法第一章：放大电路概述1.1 放大电路的定义解释放大电路的基本概念强调放大电路在电子技术中的重要性1.2 放大电路的分类介绍放大电路的常见类型，如放大器、振荡器等分析不同类型放大电路的特点和应用1.3 放大电路的基本组成介绍放大电路的基本组成部分，如电源、输入电阻、输出电阻等强调各个部分在放大电路中的作用和重要性第二章：放大电路的静态分析2.1 静态分析的基本概念解释静态分析和动态分析的区别强调静态分析在放大电路中的重要性2.2 直流静态分析介绍直流静态分析的基本方法分析放大电路的直流工作点选择和稳定性2.3 交流静态分析介绍交流静态分析的基本方法分析放大电路的交流信号传输和响应特性第三章：放大电路的动态分析3.1 动态分析的基本概念解释动态分析和静态分析的区别强调动态分析在放大电路中的重要性3.2 瞬态分析介绍瞬态分析的基本方法分析放大电路在瞬态过程中的响应特性和稳定性3.3 稳态分析介绍稳态分析的基本方法分析放大电路在稳态过程中的信号传输和响应特性第四章：放大电路的频率特性分析4.1 频率特性分析的基本概念解释频率特性分析的含义和重要性强调放大电路在不同频率下的行为差异4.2 放大电路的频率特性介绍放大电路的频率特性的基本方法分析放大电路在不同频率下的增益和相位响应4.3 放大电路的带宽设计介绍放大电路的带宽设计方法和技巧强调带宽设计对放大电路性能的影响和重要性第五章：放大电路的误差分析和补偿5.1 误差分析的基本概念解释误差分析的含义和重要性强调放大电路中误差来源和影响因素5.2 放大电路的误差分析方法介绍放大电路的误差分析的基本方法分析放大电路中的静态误差、动态误差和温度误差等5.3 放大电路的补偿方法介绍放大电路的补偿方法和技巧强调补偿对放大电路性能的改善和稳定性的重要性第六章：放大电路的实际问题分析6.1 热噪声分析解释热噪声的产生原因及其对放大电路的影响介绍热噪声分析的基本方法6.2 闪烁噪声分析解释闪烁噪声的产生原因及其对放大电路的影响介绍闪烁噪声分析的基本方法6.3 非线性失真分析解释非线性失真产生的原因及其对放大电路的影响介绍非线性失真分析的基本方法第七章：放大电路的测试与调整7.1 放大电路的测试方法介绍放大电路的测试方法，如直流参数测试、交流参数测试等强调测试方法在放大电路调试中的重要性7.2 放大电路的调整技巧介绍放大电路调整的基本方法及技巧强调调整对放大电路性能的影响和重要性7.3 放大电路的性能评估介绍放大电路性能评估的基本方法分析评估结果对放大电路性能改进的指导意义第八章：放大电路的设计与应用实例8.1 放大电路的设计流程介绍放大电路设计的基本流程，如需求分析、电路设计、仿真与测试等强调设计流程在放大电路开发中的重要性8.2 放大电路应用实例分析分析放大电路在不同应用领域的实例，如音频放大器、无线通信放大器等强调应用实例在放大电路实际应用中的作用和重要性8.3 放大电路的优化与改进介绍放大电路优化与改进的方法和技巧强调优化与改进对放大电路性能提升的必要性第九章：放大电路的故障诊断与维修9.1 放大电路故障诊断的基本方法介绍放大电路故障诊断的基本方法，如观测法、信号注入法等强调故障诊断方法在放大电路维护中的重要性9.2 放大电路常见故障分析与维修分析放大电路常见故障的原因及其维修方法强调维修对放大电路正常运行的保障作用9.3 放大电路的可靠性提升介绍放大电路可靠性提升的方法和技巧强调可靠性提升对放大电路长期稳定运行的意义第十章：放大电路的未来发展趋势10.1 放大电路技术的发展趋势分析放大电路技术的未来发展趋势，如集成电路、新型材料等强调技术发展趋势对放大电路行业的影响和重要性10.2 放大电路应用领域的拓展分析放大电路在不同应用领域的拓展情况，如物联网、等强调应用领域拓展对放大电路市场需求的影响和重要性10.3 放大电路产业的机遇与挑战分析放大电路产业面临的机遇与挑战，如市场竞争、政策法规等强调应对策略对放大电路产业可持续发展的重要性重点和难点解析一、放大电路的分类及特点理解不同类型放大电路的原理和应用分析放大电路的优缺点二、放大电路的基本组成了解放大电路各组成部分的作用掌握各个元件参数对电路性能的影响三、静态分析和动态分析的方法学会静态和动态分析的基本步骤理解放大电路的工作点和频率响应四、频率特性分析分析放大电路的截止频率和带宽掌握滤波器和补偿技术五、误差分析和补偿方法识别放大电路中的主要误差源学会误差分析和补偿的技术六、实际问题分析探讨放大电路中的噪声问题和失真分析理解非线性失真的影响和测试方法七、测试与调整技巧学习放大电路的测试方法和参数掌握调整技巧以优化电路性能八、设计与应用实例分析分析实际应用中的放大电路设计探讨放大电路在不同领域的应用案例九、故障诊断与维修学习放大电路的故障诊断方法掌握维修技巧以提高电路可靠性十、未来发展趋势探讨放大电路技术的未来发展方向分析新兴应用领域对放大电路的影响本教案围绕放大电路的基本分析方法展开，从放大电路的基本概念、分类、组成到静态和动态分析，再到频率特性、误差分析、测试与调整、设计应用实例、故障诊断与维修，展望未来发展趋势。

第3章 电阻电路的一般分析● 本章重点1、独立independent KCL 、KVL 方程equations 个数；2、支路法列方程construct equations 解电路；3、网孔法列方程解电路analyse circuit ；4、回路法列方程解电路；5、节点法列方程解电路.● 本章难点1、含有理想电源Ideal Power 的回路法Loop method ；2、含有受控源Controlled source 的回路法；3、含有理想电源的节点法node method ；4、含有受控源的节点法。

● 教学方法本章主要讲述电阻电路的一般分析方法，即方程法。

本章采用讲授为主，自学为辅的教学方法,共需6课时.对独立KCL 、KVL 方程个数确定，可以自学；有关图论Graph 的内容，在15章统一讲解；对支路法、网孔法、回路法、节点法在不同情况下如何建立方程等重点和难点内容，课堂上要讲解透彻，课下布置一定的作业,使学生加深对内容的理解并牢固掌握。

为使学生能区分各方法的优点和应用对象，可采用一个电路用不同的方法来分析。

● 授课内容 3.1 支路法一、支路电流法以支路电流为未知量,根据KCL 、KVL 列关于支路电流的方程，进行求解的过程.图3—1仅含电阻和电压源的电路第1步 选定各支路电流参考方向,如图3—1所示. 第2步 对（n －1)个独立节点列KCL 方程如果选图3—1所示电路中的节点4为参考节点,则节点1、2、3为独立节点,其对应的KCL 方程必将独立,即:1 0431=+-I I I 2 0521=+--I I I 3 0632=-+I I I 第3步．对)1(--n b 个独立回路列关于支路电流的KVL 方程U s33 3Ⅰ：014445511=--++s s U I R U I R I R Ⅱ:05566222=--+-I R I R U I R s Ⅲ：033366444=+-+-I R U I R U I R s s 第4步．求解3。

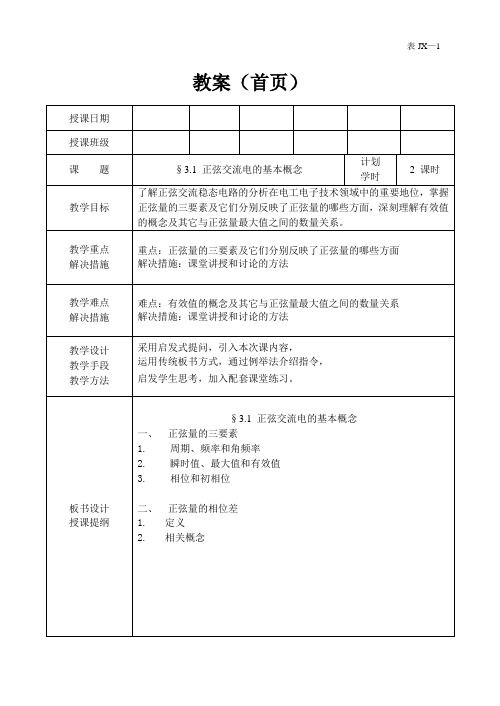

表JX—1 教案（首页）
【课堂小结】
正弦量的最大值（或有效值）称为它的第一要素，第一要素反映了正弦量的作功能力；角频率（或频率、周期）为正弦量的第二
第- 6 - 页教案（首页）
【新课讲授】
【课堂小结】
1．复数的概念
2．复数的表现形式
第- 10 - 页教案（首页）
【作业布置】【教学反思】
第- 17 - 页教案（首页）
四功率关系
第- 23 - 页教案（首页）
第- 28 - 页教案（首页）
2．提高感性负载功率因数的意义
充分利用能源
减小线路与发电机绕组的功率损耗
3．条件——①不改变感性负载的平均功率P；
②工作状态（U和I）不变。

5．实质
减少电源供给感性负载用于能量互换的部分，使得更多的电源能量消耗在负载上，转化为其他形式的能量（机械能、光能、热能等）
6 ．相量分析
I
第- 33 - 页教案（首页）
第- 40 - 页教案（首页）
【作业布置】【教学反思】
第- 45 - 页教案（首页）
【课堂小结】
1.负载的星形连接及计算
2.负载的三角形连接及计算
【作业布置】
【教学反思】。

第3章逻辑门电路3.1 概述逻辑门电路:用以实现基本和常用逻辑运算的电子电路。

简称门电路.用逻辑1和0 分别来表示电子电路中的高、低电平的逻辑赋值方式，称为正逻辑,目前在数字技术中，大都采用正逻辑工作；若用低、高电平来表示，则称为负逻辑。

本课程采用正逻辑。

获得高、低电平的基本方法：利用半导体开关元件的导通、截止（即开、关）两种工作状态.在数字集成电路的发展过程中，同时存在着两种类型器件的发展。

一种是由三极管组成的双极型集成电路,例如晶体管-晶体管逻辑电路（简称TTL电路）及射极耦合逻辑电路（简称ECL电路）.另一种是由MOS管组成的单极型集成电路，例如N-MOS逻辑电路和互补MOS(简称COMS）逻辑电路。

3。

2 分立元件门电路3。

3.1二极管的开关特性3.2.2三极管的开关特性NPN型三极管截止、放大、饱和3种工作状态的特点工作状态截止放大饱和条件i B＝0 0＜i B＜I BS i B＞I BS工作特点偏置情况发射结反偏集电结反偏u BE〈0，u BC〈0发射结正偏集电结反偏u BE>0，u BC〈0发射结正偏集电结正偏u BE〉0，u BC〉集电极电流i C＝0 i C＝βi B i C＝I CSce间电压u CE＝V CC u CE＝V CC－i C R cu CE＝U CES＝0.3Vce间等效电阻很大，相当开关断开可变很小，相当开关闭合3.2。

3二极管门电路1、二极管与门2、二极管或门u A u B u Y D1D20V 0V 0V 5V 5V 0V 5V 5V0V4。

3V4。

3V4.3V截止截止截止导通导通截止导通导通3。

2.4三极管非门3。

2。

5组合逻辑门电路1、与非门电路2、或非门电路3.3 集成逻辑门电路一、TTL与非门1、电路结构(1）抗饱和三极管作用：使三极管工作在浅饱和状态。

因为三极管饱和越深，其工作速度越慢，为了提高工作速度，需要采用抗饱和三极管。

构成:在普通三极管的基极B和集电极C之间并接了一个肖特基二极管(简称SBD）。

第三章电容器一、本章教学目的：1、理解电容器和电容的概念。

了解决定平行板电容器电容大小的因素，并掌握它的计算公式。

2、了解常用电容器的分类和额定值的意义。

3、掌握电容器串、并联的特点和使用条件，以及电路计算。

4、了解电容器充放电的过程。

掌握电场能的计算。

二、教学步骤：（共七课时）1、第一节电容器与电容一课时；2、第二节电容器的参数和种类一课时；3、第三节电容器的联接二课时+一课时练习课；4、第四节电容器中的电场能一课时；5、机动一课时。

三、基础知识：1、电荷电量的概念；2、电源的内部结构；3、回路电压定律：U=U1+U2+U3。

四、教学过程：1、第一课时：3 一、新课导入：1.莱顿瓶的故事：1745年荷兰莱顿大学的科学家马森布罗克发现，使电学史上第一个保存电荷的容器诞生了。

法国人诺莱特在巴黎一座大教堂前所作的表演，诺莱特邀请了路易十五的皇室成员临场观看莱顿瓶的表演，他让七百名修道士手拉手排成一行，队伍全长达900英尺（约275米）。

然后，诺莱特让排头的修道士用手握住莱顿瓶，让排尾的握瓶的引线，一瞬间，七百名修道士，因受电击几乎同时跳起来，在场的人无不为之口瞪目呆，诺莱特以令人信服的证据向人们展示了电的巨大威力2.导语：莱顿瓶就是简单的电容器，是电路的基本元件之一，在各种电子产品和电力设备中，有着广泛的作用。

教师：叙述，导入学生：集中精力，聆听第三章电容器第一节电容器与电容一、电容器：1.特性：储存电荷。

2.定义：被绝缘介质隔开的两个导体的总体。

（极板，介质）3. 充电：使两个极板带上等量异种电荷的过程。

4.放电：两极板带的电荷互相中和，电容器不带电。

12五、课堂例题讲解：（多媒体投影） 1.书本例1。

2.书本例2。

3.平行板电容器充电后,保持电容器两极板与电池两极相连,电容器的C 、Q 、U 、将怎样改变？师生互动3六、小结，布置作业： 1.学生小结，老师指正。

今天我们学习了哪些内容？你认为哪些重要？2.作业：p56练习，补充一（多媒体投影）指导学生整理思路2. 第二课时第三章 电容器 第一节 电容器与电容 一、 电容器： 1.特性：储存电荷。
