(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021061547.X(22)申请日 2020.06.09(73)专利权人 海力达汽车科技有限公司地址 215500 江苏省苏州市常熟高新技术产业开发区香园路(72)发明人 焦美玲　王晓成　李彦飞　袁颖　贾依霖　(74)专利代理机构 北京同恒源知识产权代理有限公司 11275代理人 阴知见(51)Int.Cl.F16K 31/06(2006.01)F16K 11/065(2006.01)(54)实用新型名称一种电磁阀阀块(57)摘要本实用新型涉及电磁阀领域，公开了一种电磁阀阀块，阀块上具有进油口、第一工作口和第二工作口，第一工作口和第二工作口分别位于进油口的两侧；阀块装配后，所述第一工作口相对靠近电磁阀中的电磁头组件，所述第二工作口相对靠近电磁阀中的弹簧；所述阀块的进油口设置成方型槽的结构；所述方型槽上靠近第一工作口的一侧贯穿阀块的中心孔，所述方型槽上靠近第二工作口的一侧不贯穿阀块的中心孔。

通过上述方式，本实用新型能够有效的降低电磁阀的装配成本。

权利要求书1页 说明书2页 附图2页CN 212564645 U 2021.02.19C N 212564645U1.一种电磁阀阀块，阀块上具有进油口、第一工作口和第二工作口，第一工作口和第二工作口分别位于进油口的两侧；阀块装配后，所述第一工作口相对靠近电磁阀中的电磁头组件，所述第二工作口相对靠近电磁阀中的弹簧；其特征在于：所述阀块的进油口设置成方型槽的结构；所述方型槽上靠近第一工作口的一侧贯穿阀块的中心孔，所述方型槽上靠近第二工作口的一侧不贯穿阀块的中心孔。

2.根据权利要求1所述的一种电磁阀阀块，其特征在于：所述方型槽包括与阀块中心孔相通的上槽部和下槽部，所述上槽部与阀块的外部相通，所述下槽部不与阀块的外部相通。

3.根据权利要求1或2所述的一种电磁阀阀块，其特征在于：所述方型槽与所述阀块整体采用压铸工艺成型。

专利名称：一种电磁阀
专利类型：实用新型专利
发明人：陈铭
申请号：CN201920906675.0申请日：20190617
公开号：CN210069087U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型涉及阀门技术领域，尤其是一种电磁阀，包括阀体，所述阀体上端放置有压盖密封圈，所述压盖密封圈上放置有压盖组合，所述压盖组合上抵接有压盖螺母，所述压盖螺母与阀体螺纹连接，所述压盖组合上焊接有壳体，所述壳体两侧均固定安装有电磁头，所述壳体内设置有磁性棒组合，所述磁性棒组合下端延伸进阀体内，所述磁性棒组合与活塞组合通过压套进行固定，所述压套与活塞组合固定连接，所述压套上端设置有孔用弹性挡圈，所述孔用弹性挡圈外壁卡接在活塞组合内，所述磁性棒组合上套设有关阀弹簧，所述关阀弹簧另一端与压盖组合相抵接，所述壳体内固定连接有挡柱。

本实用新型具有有利于延长电磁阀使用寿命的特点。

申请人：杭州盛名电磁阀门厂
地址：310000 浙江省杭州市萧山区瓜沥镇工农村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电磁阀组件专利类型：实用新型专利
发明人：张宏,龙汉钊,胡云
申请号：CN202020372481.X 申请日：20200320
公开号：CN212056054U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型公开一种电磁阀组件，包括：电磁阀本体、膜片结构、弯管结构、一连接套管和一第一密封圈，膜片结构底部设有一容置腔，电磁阀本体的顶部嵌套连接于容置腔内；弯管结构设有一挖空的连接部，连接套管安装于电磁阀本体上，其一端伸入连接部内并贴附于连接部的内壁，连接套管外表面上形成一第一台阶，弯管结构底部抵触至所述第一台阶处，第一台阶处形成一凸台，凸台夹于所述弯管结构和电磁阀本体之间；连接套管的顶部设有一豁口，膜片结构的边缘及第一密封圈被固定于豁口内。

本实用新型的电磁阀组件，通过一连接套管将电磁阀本体、膜片结构与弯管结构相连接，并设有第一密封圈提高了密封效果，电磁阀开闭过程中冷却液不流经电磁阀内部。

申请人：贝德凯利电气(深圳)有限公司
地址：518000 广东省深圳市龙岗区宝龙街道同乐社区锦龙三路33号A栋101
国籍：CN
代理机构：深圳市中科创为专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种电磁阀
专利类型：发明专利
发明人：侯云,荆兵,胡兆华,刘宝林,丁继洁,刘刚,孙爱民,苏征申请号：CN201310110813.1
申请日：20130401
公开号：CN103216662A
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本发明公开了一种电磁阀，电磁阀在副阀杆与导向座之间设有一个用于防止气体向上进入的密封O形圈，阻止了高压气体进入电磁铁内腔，保护电磁铁内腔不受工作介质的污染，防止工作过程中介质多余物进入电磁铁内腔造成衔铁卡死，降低磨损，有利于提高产品寿命；同时由于在副阀芯上下设置了平衡腔和储压腔，利用副阀上下气压力平衡因素，更大程度上减少了电磁铁设计负担，降低了产品的重量，结构更紧凑，功能更完善；解决了在系统压力升高时副阀密封力增大，破坏副阀密封面，导致密封失效的问题，该电磁阀的结构提高了产品的寿命和可靠性。

申请人：河南航天液压气动技术有限公司
地址：451191 河南省郑州市新郑龙湖航天科技园
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：陈浩
更多信息请下载全文后查看。

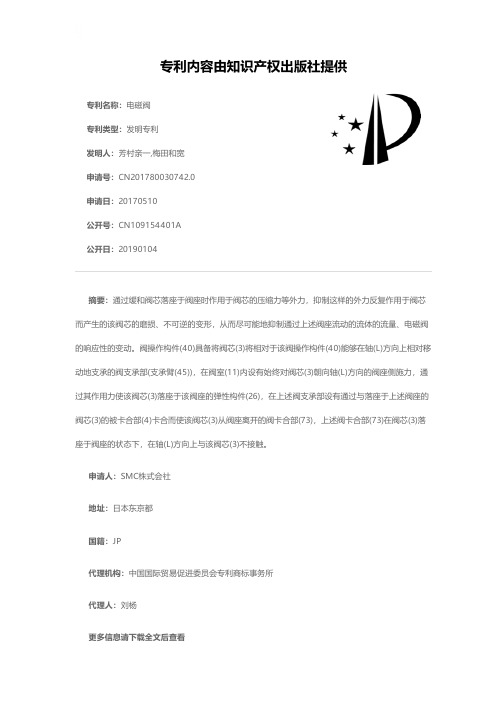

专利名称：电磁阀
专利类型：发明专利
发明人：芳村亲一,梅田和宽申请号：CN201780030742.0申请日：20170510
公开号：CN109154401A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：通过缓和阀芯落座于阀座时作用于阀芯的压缩力等外力，抑制这样的外力反复作用于阀芯而产生的该阀芯的磨损、不可逆的变形，从而尽可能地抑制通过上述阀座流动的流体的流量、电磁阀的响应性的变动。

阀操作构件(40)具备将阀芯(3)将相对于该阀操作构件(40)能够在轴(L)方向上相对移动地支承的阀支承部(支承臂(45))，在阀室(11)内设有始终对阀芯(3)朝向轴(L)方向的阀座侧施力，通过其作用力使该阀芯(3)落座于该阀座的弹性构件(26)，在上述阀支承部设有通过与落座于上述阀座的阀芯(3)的被卡合部(4)卡合而使该阀芯(3)从阀座离开的阀卡合部(73)，上述阀卡合部(73)在阀芯(3)落座于阀座的状态下，在轴(L)方向上与该阀芯(3)不接触。

申请人：SMC株式会社
地址：日本东京都
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：刘杨
更多信息请下载全文后查看。

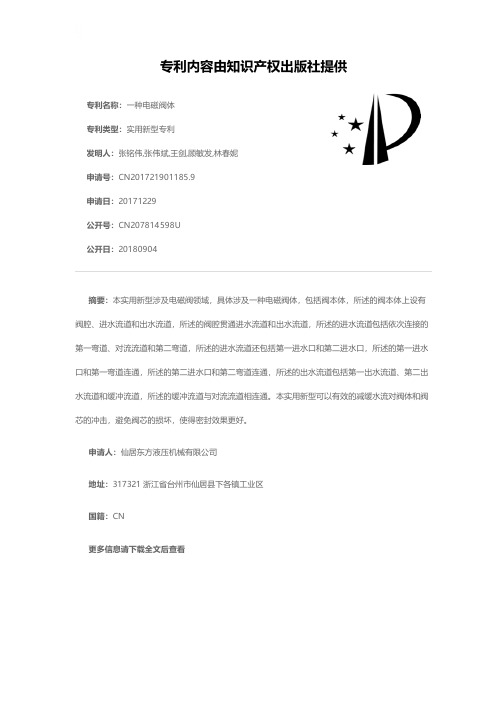

专利名称：一种电磁阀体
专利类型：实用新型专利
发明人：张铭伟,张伟斌,王剑,顾敏发,林春妮申请号：CN201721901185.9
申请日：20171229
公开号：CN207814598U
公开日：
20180904
专利内容由知识产权出版社提供
摘要：本实用新型涉及电磁阀领域，具体涉及一种电磁阀体，包括阀本体，所述的阀本体上设有阀腔、进水流道和出水流道，所述的阀腔贯通进水流道和出水流道，所述的进水流道包括依次连接的第一弯道、对流流道和第二弯道，所述的进水流道还包括第一进水口和第二进水口，所述的第一进水口和第一弯道连通，所述的第二进水口和第二弯道连通，所述的出水流道包括第一出水流道、第二出水流道和缓冲流道，所述的缓冲流道与对流流道相连通。

本实用新型可以有效的减缓水流对阀体和阀芯的冲击，避免阀芯的损坏，使得密封效果更好。

申请人：仙居东方液压机械有限公司
地址：317321 浙江省台州市仙居县下各镇工业区
国籍：CN
