第5章 建筑平面防火设计--新版 建规

建筑总平面防火设计1 总体设计防火要求1.1 城市总体布局防火要求（1）大型公共建筑影剧院、会堂、体育馆、大商场等人员密集的场所，应与易燃易爆物品工厂或仓库保持规定距离，并确保周围畅通。

（2）可燃气体储地散发可燃气体或粉尘的工厂、大型石油化工企业、石油库、液化石油气储存基地等： 1）布置在城市上风方向2）与居住区、商业区等保持距离3）在其输送管道上不得修建任何建筑物、构筑物（3）消防站布置以接到报警后 5 分钟内到达责任区最远点为原则，责任区4~7Km2。

（4）防护带设置工业区与居民区之间有一定距离，通过绿化形成防护带。

（5）街区道路布置小区内相邻道路中心线距离不宜超过160m。

（6）疏散空地设置高层建筑正面、侧面应结合车道设置一定面积的场地。

1.2 建筑总平面布局防火要求（1）工业企业1）合理划分功能分区。

2）将火灾危险性相同建筑集中布置。

3）注意周围环境。

4）利用地势条件，将易燃液体仓库布置在较低处，否则设防火堤。

5）将散发可燃气体或粉尘的车间布置在下风向。

（2）民用建筑根据城市规划的要求，结合总平面布局的具体情况，合理确定：1）建筑位置； 2）防火间距3）消防通道； 4）消防水源单、多层建筑耐火等级（1）耐火等级的划分根据建筑物各主要组成构件燃烧性能和耐火极限，将建筑物分四个等级（2）耐火等级的选定考虑因素：建筑物的重要性、火灾危险性、建筑高度、火灾荷载。

一、二级：重要的公共建筑省市级以上的机关办公楼、价值300万元以上的计算机中心藏书100万册以上的藏书楼、省级通信中心和广播电视建筑省级邮政楼、大型医院、大中型体育馆、影剧院、百货楼、展览楼、综合楼等。

三级：商店、学校、食堂、菜市场及居住建筑等。

四级：层数较少的其他民用建筑和临时建筑。

高层建筑耐火等级（1）耐火等级的划分根据建筑物各主要组成构件燃烧性能和耐火极限，将建筑物分两个等级（2）耐火等级的选定考虑因素：建筑物的使用性质、火灾危险性、疏散和扑救难度。

《防火建筑设计2023版规範》防火建筑设计2023版规范1. 总则1.1 适用范围本规范适用于新建、扩建、改建和重建的防火建筑设计，包括民用、工业和公共建筑。

1.2 规范目的本规范旨在通过制定防火建筑设计的相关规定，保障人民群众的生命财产安全，减少火灾事故的发生，降低火灾损失。

1.3 规范依据本规范依据《中华人民共和国消防法》、《建筑设计防火规范》等相关法律法规和标准。

2. 防火设计基本要求2.1 防火分区防火分区是指在建筑物内，通过防火墙、防火门等措施划分的，能在一定时间内防止火灾蔓延的区域。

2.2 防火间距防火间距是指建筑物之间的最小水平距离，用于减少火灾蔓延的风险。

2.3 防火材料防火材料应具有良好的防火性能，包括不易燃烧、燃烧速度慢、燃烧时产生的有毒气体少等特性。

2.4 防火设施防火设施包括火灾自动报警系统、自动灭火系统、疏散指示标志、应急照明等。

3. 防火分区设计3.1 防火分区划分防火分区应根据建筑物的用途、面积、高度等因素进行合理划分。

3.2 防火分区面积限制每个防火分区的最大允许建筑面积应符合相关法律法规和标准的规定。

3.3 防火分区出入口每个防火分区应设置足够数量的防火门，防火门应符合相关法律法规和标准的要求。

4. 防火间距设计4.1 防火间距计算防火间距应根据建筑物的用途、面积、高度等因素进行计算。

4.2 防火间距限制建筑物之间的最小防火间距应符合相关法律法规和标准的规定。

4.3 防火间距调整在特殊情况下，可以根据实际情况对防火间距进行适当调整。

5. 防火材料设计5.1 防火材料选择防火材料应根据建筑物的用途、面积、高度等因素进行选择。

5.2 防火材料性能要求防火材料应具有良好的防火性能，包括不易燃烧、燃烧速度慢、燃烧时产生的有毒气体少等特性。

5.3 防火材料施工防火材料的施工应符合相关法律法规和标准的要求。

6. 防火设施设计6.1 火灾自动报警系统火灾自动报警系统应根据建筑物的用途、面积、高度等因素进行设计。

建筑平面的防火设计首先，建筑分区是防火设计的基础。

根据建筑物的功能和使用要求，将建筑物分为不同的区域，每个区域之间应设置防火分隔墙、防火门等防火隔离措施，以防止火势的蔓延。

特别是对于大型建筑物，如商业中心、办公楼等，应尽量设置水平防火分区和垂直防火分区，以确保火灾发生时能够控制在局部范围内。

其次，建筑材料的选择对于防火设计至关重要。

在建筑设计中，应优先选择具有良好的防火性能的材料，如防火板、防火玻璃等。

同时，应避免使用易燃材料，如木材、纸张等，在装修和室内设施的选择中，应尽量使用非燃材料。

此外，需要注意建筑材料的密度与烟雾产生的关系，高密度的材料往往会产生更多的有毒烟雾，对人员疏散会造成更大的威胁。

消防系统的布置是防火设计中不可忽视的一部分。

消防系统包括火灾报警系统、自动喷水系统、防排烟系统等。

火灾报警系统是火灾发生时及时发出警报，及早警示人员疏散的重要措施，应布置在建筑物的各个区域和通道内。

自动喷水系统则是在火灾发生时能够及时启动并喷水进行灭火的设备，应根据建筑物的类型和使用需求进行合理布置。

防排烟系统则是通过排烟风机等设备将火灾现场的烟雾排放到室外，保持楼梯和通道的疏散通道畅通。

此外，合理布置消防通道和疏散通道也是防火设计中重要的一部分。

消防通道是指供消防车辆进出的车道，应保持通畅，并配有消防栓。

疏散通道则是指供人员疏散的路径，应保证通道宽度足够，通道两侧的隔墙、隔离带等设施要符合防火要求。

此外，应设置足够的安全出口，明确标识以便人员在火灾发生时能够迅速找到并疏散。

最后，定期进行防火检查和消防演练也是建筑平面防火设计的重要环节。

定期对建筑物进行防火检查，及时发现和解决存在的安全隐患，对于保障建筑物的防火安全至关重要。

同时，定期组织消防演练，提高人员的火灾应急意识和疏散能力，确保人员在火灾发生时能够快速、有序地疏散到安全区域。

综上所述，建筑平面的防火设计是保障建筑物火灾安全的重要手段，它涉及到建筑分区、建筑材料的选择、消防系统的布置等方面，需要综合考虑各个环节并严格依据相关法规和标准进行设计。

gb50016-2023《建筑设计防火规范》1. 引言建筑设计防火规范是在建筑设计中综合考虑消防安全要求的基础上，针对不同建筑类型和用途，对建筑的防火设计进行规范的指南。

2. 规范适用范围该规范适用于各类民用建筑、工业建筑和特定用途建筑的设计，旨在确保建筑在发生火灾时能够有序疏散人员、减少火势蔓延和保证安全撤离。

3. 规范内容3.1 建筑防火分区划分根据建筑的用途、火灾风险等级等因素，将建筑划分为不同的防火分区，确定不同分区的消防安全要求和防火措施。

3.2 建筑材料的防火性能要求规定了建筑使用的材料的防火性能要求，包括燃烧性能、难燃性能和防火分级等指标。

3.3 建筑构件的防火设计对建筑构件，如墙体、楼梯、屋顶等，提出了相应的防火设计要求，包括材料选择、防火涂料应用、防火隔离等。

3.4 疏散通道和逃生设施规定了疏散通道的布置要求、宽度要求和标志标识等，确保人员在火灾发生时能够安全有效地逃生。

3.5 电气设备和火灾自动报警系统对建筑中的电气设备和火灾自动报警系统提出了相应的要求，确保其正常运行和及时报警。

3.6 防火检测和灭火设施规定了建筑中的防火检测设施和灭火设施的布置和要求，确保火灾发生时能够及时探测和灭火。

3.7 建筑设计防火审核规定了建筑设计防火审核的程序和要求，确保建筑设计满足防火规范的要求。

4. 建筑设计防火规范的重要性建筑设计防火规范的实施对于保障建筑的防火安全和人员生命财产安全具有重要意义。

首先，建筑设计防火规范能够在建筑的设计阶段就提前预防火灾的发生，通过合理的划分防火分区、选择防火材料和设计防火构件等措施，减少火灾的可能性。

其次，建筑设计防火规范能够确保建筑火灾发生时人员能够安全疏散。

规范对于疏散通道的要求和逃生设施的布置，能够保证人员在火灾发生时能够迅速有序地撤离。

此外，建筑设计防火规范还规定了建筑中的电气设备和火灾自动报警系统的要求，确保火灾能够及时探测和报警，减少火势蔓延。

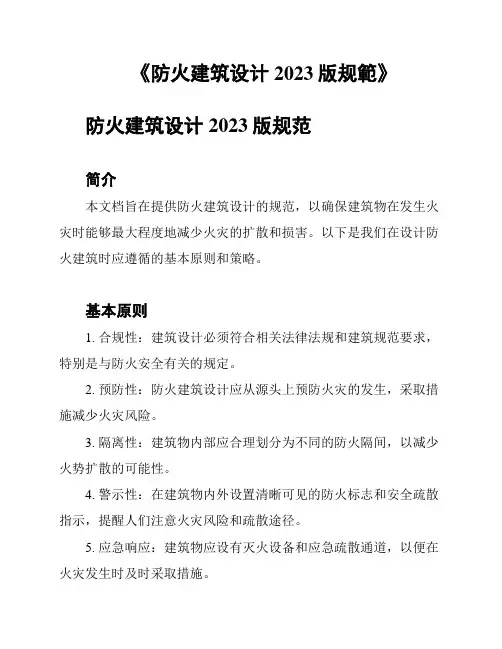

《防火建筑设计2023版规範》防火建筑设计2023版规范
简介
本文档旨在提供防火建筑设计的规范，以确保建筑物在发生火灾时能够最大程度地减少火灾的扩散和损害。

以下是我们在设计防火建筑时应遵循的基本原则和策略。

基本原则
1. 合规性：建筑设计必须符合相关法律法规和建筑规范要求，特别是与防火安全有关的规定。

2. 预防性：防火建筑设计应从源头上预防火灾的发生，采取措施减少火灾风险。

3. 隔离性：建筑物内部应合理划分为不同的防火隔间，以减少火势扩散的可能性。

4. 警示性：在建筑物内外设置清晰可见的防火标志和安全疏散指示，提醒人们注意火灾风险和疏散途径。

5. 应急响应：建筑物应设有灭火设备和应急疏散通道，以便在火灾发生时及时采取措施。

设计策略
1. 材料选择：使用防火性能良好的材料，并避免使用易燃材料。

2. 隔热隔音：采用具有良好隔热和隔音性能的材料和结构，以
减少火灾蔓延和噪音传播。

3. 电气安全：合理设计电气系统，确保电线电缆的敷设符合安
全标准，减少火灾因电气故障引发的可能性。

4. 消防设施：建筑物内应设置灭火器、灭火器具、消防栓等消
防设施，以便在火灾初期进行灭火。

5. 疏散通道：合理规划建筑物内的疏散通道，确保人员能够迅速、安全地疏散。

请注意，本文档提供的内容仅供参考，具体的防火建筑设计应
根据具体情况进行调整和优化。

建议在设计过程中与相关专业人士
进行合作，确保设计方案的合理性和可行性。

《建筑设计防火规范》xx年xx月xx日contents •概述•建筑分类与耐火等级•总平面布局与平面布置•安全疏散与避难•消防设施与消防安全•防火分隔与安全疏散•高层建筑防火规定•地下建筑防火规定目录01概述《建筑设计防火规范》是我国国家标准，全称为《建筑设计防火规范-GB50016-2014》，规定了各类工业、民用和农业建筑等新建、改建和扩建的建筑，在建筑防火方面的设计要求和建筑内部装修的防火要求。

该规范旨在防止和减少火灾对建筑物和人身财产的危害，保障人民生命财产安全，提高建筑物的防火减灾水平，促进经济社会发展。

定义与目的《建筑设计防火规范》是在1950年代后期开始制定的，当时主要是参考苏联标准，并结合我国实际情况进行编制。

随着我国经济社会的发展和建筑技术的不断进步，规范也在不断修订和完善，以适应不断变化的火灾风险和防火要求。

规范的历史与背景适用范围•《建筑设计防火规范》适用于下列新建、改建和扩建的建筑•工业建筑•民用建筑•农业建筑•高层建筑•地下建筑•其他建筑，如石油化工、电力、交通运输等行业的建筑。

02建筑分类与耐火等级建筑分类火灾危险性大，火灾后造成严重后果的建筑。

甲类乙类丙类丁类火灾危险性较大，火灾后造成一般严重后果的建筑。

火灾危险性中等，火灾后造成一定严重后果的建筑。

火灾危险性较小，火灾后不造成严重后果的建筑。

1耐火等级23耐火极限为1~2小时，一般为钢筋混凝土结构或砖混结构。

一级耐火等级耐火极限为0.5~1小时，一般为木结构或砖木结构。

二级耐火等级耐火极限为0.25~0.5小时，一般为可燃结构或简易结构。

三级耐火等级建筑材料的燃烧性能不燃烧，不产生火焰或烟雾的材料，如金属、玻璃、陶瓷等。

不燃材料可燃烧，但不易燃烧的材料，如木材、纸张等。

可燃材料易燃烧，且燃烧迅速的材料，如塑料、橡胶等。

易燃材料不易燃烧，但可缓慢燃烧的材料，如高分子合成材料等。

难燃材料03总平面布局与平面布置1总平面布局23建筑与道路布局：应符合消防车道、防火间距、消防登高操作场地等要求。

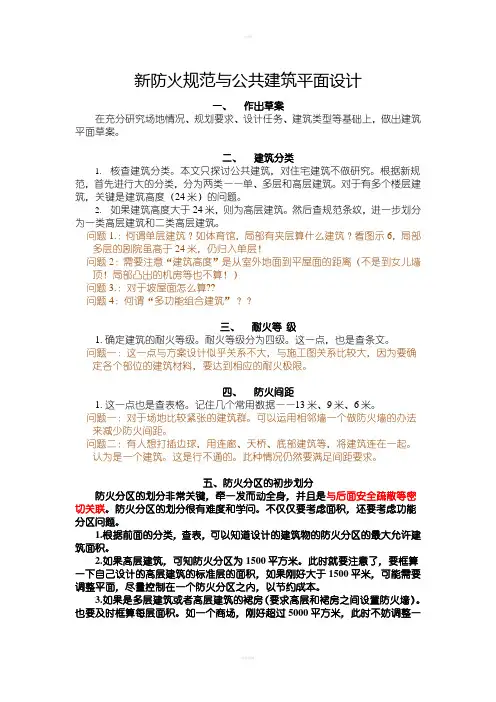

新防火规范与公共建筑平面设计一、作出草案在充分研究场地情况、规划要求、设计任务、建筑类型等基础上，做出建筑平面草案。

二、建筑分类1.核查建筑分类。

本文只探讨公共建筑，对住宅建筑不做研究。

根据新规范，首先进行大的分类，分为两类——单、多层和高层建筑。

对于有多个楼层建筑，关键是建筑高度（24米）的问题。

2.如果建筑高度大于24米，则为高层建筑。

然后查规范条纹，进一步划分为一类高层建筑和二类高层建筑。

问题1.：何谓单层建筑？如体育馆，局部有夹层算什么建筑？看图示6，局部多层的剧院虽高于24米，仍归入单层！问题2：需要注意“建筑高度”是从室外地面到平屋面的距离（不是到女儿墙顶！局部凸出的机房等也不算！）问题3.：对于坡屋面怎么算??问题4：何谓“多功能组合建筑”？？三、耐火等级1. 确定建筑的耐火等级。

耐火等级分为四级。

这一点，也是查条文。

问题一：这一点与方案设计似乎关系不大，与施工图关系比较大，因为要确定各个部位的建筑材料，要达到相应的耐火极限。

四、防火间距1. 这一点也是查表格。

记住几个常用数据——13米、9米、6米。

问题一：对于场地比较紧张的建筑群。

可以运用相邻墙一个做防火墙的办法来减少防火间距。

问题二：有人想打插边球，用连廊、天桥、底部建筑等，将建筑连在一起。

认为是一个建筑。

这是行不通的。

此种情况仍然要满足间距要求。

五、防火分区的初步划分防火分区的划分非常关键，牵一发而动全身，并且是与后面安全疏散等密切关联。

防火分区的划分很有难度和学问。

不仅仅要考虑面积，还要考虑功能分区问题。

1.根据前面的分类，查表，可以知道设计的建筑物的防火分区的最大允许建筑面积。

2.如果高层建筑，可知防火分区为1500平方米。

此时就要注意了，要框算一下自己设计的高层建筑的标准层的面积，如果刚好大于1500平米，可能需要调整平面，尽量控制在一个防火分区之内，以节约成本。

3.如果是多层建筑或者高层建筑的裙房（要求高层和裙房之间设置防火墙）。

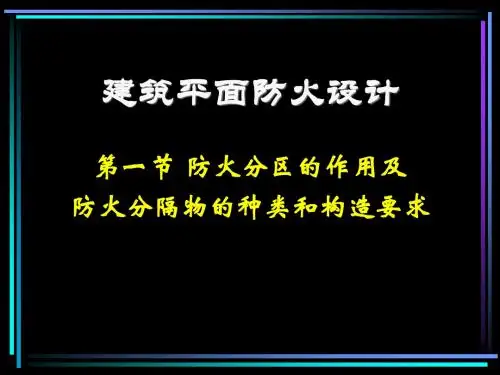

建筑平面防火设计建筑物内某处失火时,火灾会通过对流热、辐射热和传导热向周围区域传播。

建筑物内空间面积大,则发生火灾时燃烧面积大、蔓延扩展快,火灾损失也大。

所以,有效地阻止火灾在建筑物的水平及垂直方向蔓延,将火灾限制在一定范围之内是十分必要的。

在建筑物内划分防火分区,可有效地控制火势的蔓延,有利于人员安全疏散和扑救火灾,从而达到减少火灾损失的目的。

第一节防火分区设计防火分区(fire compartment)是指在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成,能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部空间。

防火分区的面积大小应根据建筑物的使用性质、高度、火灾危险性、消防扑救能力等因素确定。

不同类别的建筑其防火分区的划分有不同的标准。

一、民用建筑的防火分区(一)民用建筑防火分区最大允许建筑面积当建筑面积过大时,室内容纳的人员和可燃物的数量相应增多,为了减少火灾损失,对建筑物防火分区的面积按照建筑物耐火等级的不同给予相应的限制。

表5-1给出了不同耐火等级民用建筑防火分区的最大允许建筑面积。

表5-1 不同耐火等级建筑的允许建筑高度或层数、防火分区最大允许建筑面积注：1.当建筑内设置自动灭火系统时,防火分区最大允许建筑面积可按本表的规定增加1.0倍；局部设置时,防火分区的增加面积可按该局部面积的1.0倍计算。

2.裙房与高层建筑主体之间设置防火墙时,裙房的防火分区可按单、多层建筑的要求确定。

图5-1 防火分区的最大允许建筑面积S图5-2 当建筑内设置自动灭火系统时防火分区的最大允许建筑面积S)时防火分区的最大允许建筑面积S 图5-3 局部设置自动灭火系统(面积为2SA(二)中庭等的防火分区1.上、下层相连通建筑的防火分区建筑内设置自动扶梯、敞开楼梯等上、下层相连通的开口时,其防火分区的建筑面积应按上、下层相连通的建筑面积叠加计算；当叠加计算后的建筑面积大于一个防火分区的最大允许建筑面积时,应划分防火分区。

建筑总平面防火设计建筑总平面布局不仅影响到周围环境和人们的生活,而且对建筑自身及相邻建筑物的使用功能和安全都有较大的影响,是建筑消防设计的一个重要内容。

第一节建筑消防安全布局建筑的总平面布局应满足城市规划和消防安全的要求。

一般要根据建筑物的使用性质、生产经营规模、建筑高度、体量及火灾危险性等,合理确定建筑位置、防火间距、消防车道和消防水源等,不宜将民用建筑布置在甲、乙类厂(库)房,甲、乙、丙类液体储罐,可燃气体储罐和可燃材料堆场的附近。

一、建筑选址(一)周围环境各类建筑在规划建设时,要考虑周围环境的相互影响。

特别是工厂、仓库选址时,既要考虑本单位的安全,又要考虑邻近的企业和居民的安全。

生产、储存和装卸易燃易爆危险物品的工厂、仓库和专用车站、码头,必须设置在城市的边缘或者相对独立的安全地带。

易燃易爆气体和液体的充装站、供应站、调压站,应当设置在合理的位置,符合防火防爆要求。

(二)地势条件建筑选址时,还要充分考虑和利用自然地形、地势条件。

甲、乙、丙类液体的仓库,宜布置在地势较低的地方,以免火灾对周围环境造成威胁；若布置在地势较高处,则应采取防止液体流散的措施。

乙炔站等遇水产生可燃气体,容易发生火灾爆炸的企业,严禁布置在可能被水淹没的地方。

生产、贮存爆炸物品的企业应利用地形,选择多面环山、附近没有建筑的地方。

(三)主导风向散发可燃气体、可燃蒸气和可燃粉尘的车间及装置等,宜布置在明火或散发火花地点的常年主导风向的下风或侧风向。

液化石油气储罐区宜布置在本单位或本地区全年最小频率风向的上风侧,并选择通风良好的地点独立设置。

易燃材料的露天堆场宜设置在天然水源充足的地方,并宜布置在本单位或本地区全年最小频率风向的上风侧。

二、建筑总平面布局(一)合理布置建筑应根据各建筑物的使用性质、规模、火灾危险性以及所处的环境、地形、风向等因素合理布置,建筑之间留有足够的防火间距,以消除或减少建筑物之间及周边环境的相互影响和火灾危害。
