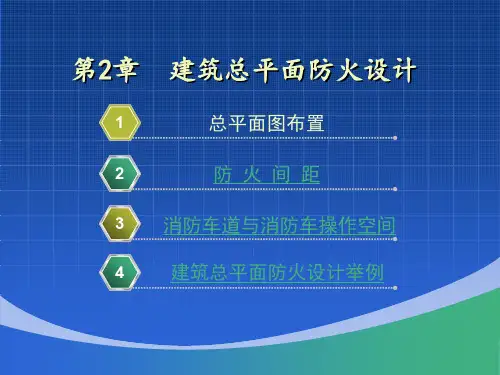

建筑总平面防火设计1 总体设计防火要求1.1 城市总体布局防火要求(1)大型公共建筑影剧院、会堂、体育馆、大商场等人员密集的场所,应与易燃易爆物品工厂或仓库保持规定距离,并确保周围畅通。
(2)可燃气体储地散发可燃气体或粉尘的工厂、大型石油化工企业、石油库、液化石油气储存基地等: 1)布置在城市上风方向2)与居住区、商业区等保持距离3)在其输送管道上不得修建任何建筑物、构筑物(3)消防站布置以接到报警后 5 分钟内到达责任区最远点为原则,责任区4~7Km2。
(4)防护带设置工业区与居民区之间有一定距离,通过绿化形成防护带。
(5)街区道路布置小区内相邻道路中心线距离不宜超过160m。
(6)疏散空地设置高层建筑正面、侧面应结合车道设置一定面积的场地。
1.2 建筑总平面布局防火要求(1)工业企业1)合理划分功能分区。
2)将火灾危险性相同建筑集中布置。
3)注意周围环境。
4)利用地势条件,将易燃液体仓库布置在较低处,否则设防火堤。
5)将散发可燃气体或粉尘的车间布置在下风向。
(2)民用建筑根据城市规划的要求,结合总平面布局的具体情况,合理确定:1)建筑位置; 2)防火间距3)消防通道; 4)消防水源单、多层建筑耐火等级(1)耐火等级的划分根据建筑物各主要组成构件燃烧性能和耐火极限,将建筑物分四个等级(2)耐火等级的选定考虑因素:建筑物的重要性、火灾危险性、建筑高度、火灾荷载。
一、二级:重要的公共建筑省市级以上的机关办公楼、价值300万元以上的计算机中心藏书100万册以上的藏书楼、省级通信中心和广播电视建筑省级邮政楼、大型医院、大中型体育馆、影剧院、百货楼、展览楼、综合楼等。
三级:商店、学校、食堂、菜市场及居住建筑等。
四级:层数较少的其他民用建筑和临时建筑。
高层建筑耐火等级(1)耐火等级的划分根据建筑物各主要组成构件燃烧性能和耐火极限,将建筑物分两个等级(2)耐火等级的选定考虑因素:建筑物的使用性质、火灾危险性、疏散和扑救难度。

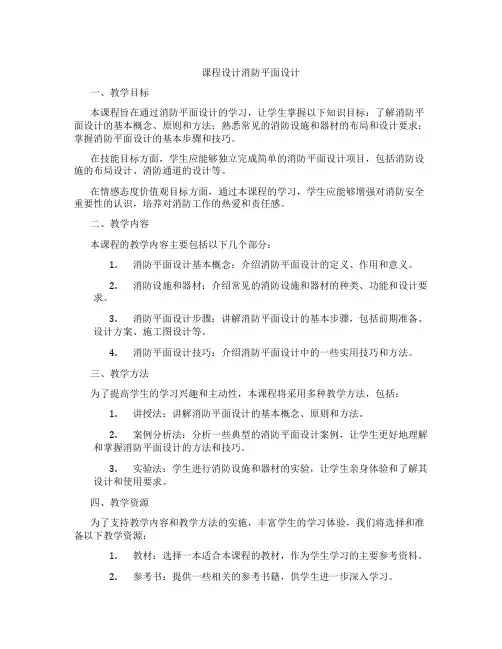

课程设计消防平面设计一、教学目标本课程旨在通过消防平面设计的学习,让学生掌握以下知识目标:了解消防平面设计的基本概念、原则和方法;熟悉常见的消防设施和器材的布局和设计要求;掌握消防平面设计的基本步骤和技巧。
在技能目标方面,学生应能够独立完成简单的消防平面设计项目,包括消防设施的布局设计、消防通道的设计等。
在情感态度价值观目标方面,通过本课程的学习,学生应能够增强对消防安全重要性的认识,培养对消防工作的热爱和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分:1.消防平面设计基本概念:介绍消防平面设计的定义、作用和意义。
2.消防设施和器材:介绍常见的消防设施和器材的种类、功能和设计要求。
3.消防平面设计步骤:讲解消防平面设计的基本步骤,包括前期准备、设计方案、施工图设计等。
4.消防平面设计技巧:介绍消防平面设计中的一些实用技巧和方法。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括:1.讲授法:讲解消防平面设计的基本概念、原则和方法。
2.案例分析法:分析一些典型的消防平面设计案例,让学生更好地理解和掌握消防平面设计的方法和技巧。
3.实验法:学生进行消防设施和器材的实验,让学生亲身体验和了解其设计和使用要求。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选择一本适合本课程的教材,作为学生学习的主要参考资料。
2.参考书:提供一些相关的参考书籍,供学生进一步深入学习。
3.多媒体资料:制作一些教学PPT、视频等多媒体资料,帮助学生更好地理解和掌握消防平面设计的相关知识。
4.实验设备:准备一些消防设施和器材,供学生进行实验和操作。
五、教学评估为了全面反映学生的学习成果,本课程将采用以下评估方式:1.平时表现:通过观察学生在课堂上的参与程度、提问回答等情况,评估学生的学习态度和理解能力。
2.作业:布置适量的作业,包括消防平面设计的练习题、案例分析等,评估学生的掌握情况和应用能力。

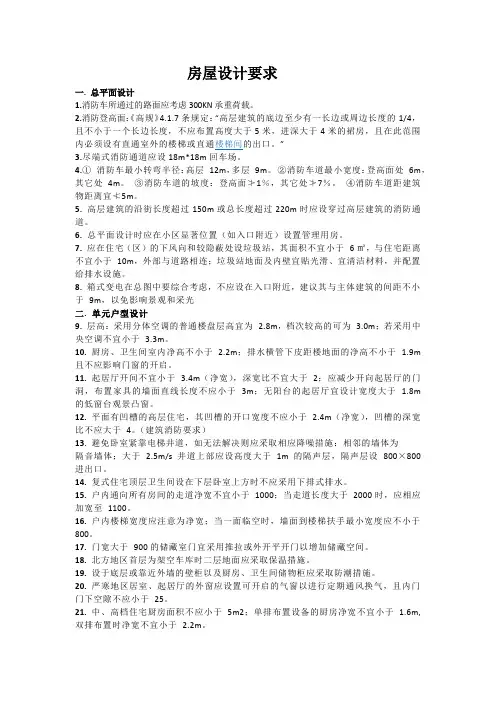

房屋设计要求一. 总平面设计1.消防车所通过的路面应考虑300KN承重荷载。
2.消防登高面:《高规》4.1.7条规定:“高层建筑的底边至少有一长边或周边长度的1/4,且不小于一个长边长度,不应布置高度大于5米,进深大于4米的裙房,且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口。
”3.尽端式消防通道应设18m*18m回车场。
4.①消防车最小转弯半径:高层12m,多层9m。
②消防车道最小宽度:登高面处6m,其它处4m。
③消防车道的坡度:登高面≧1%,其它处≧7%。
④消防车道距建筑物距离宜≦5m。
5.高层建筑的沿街长度超过150m或总长度超过220m时应设穿过高层建筑的消防通道。
6.总平面设计时应在小区显著位置(如入口附近)设置管理用房。
7.应在住宅(区)的下风向和较隐蔽处设垃圾站,其面积不宜小于6㎡,与住宅距离不宜小于10m,外部与道路相连;垃圾站地面及内壁宜贴光滑、宜清洁材料,并配置给排水设施。
8.箱式变电在总图中要综合考虑,不应设在入口附近,建议其与主体建筑的间距不小于9m,以免影响景观和采光二. 单元户型设计9.层高:采用分体空调的普通楼盘层高宜为 2.8m,档次较高的可为 3.0m;若采用中央空调不宜小于 3.3m。
10.厨房、卫生间室内净高不小于 2.2m;排水横管下皮距楼地面的净高不小于 1.9m 且不应影响门窗的开启。
11.起居厅开间不宜小于 3.4m(净宽),深宽比不宜大于2;应减少开向起居厅的门洞,布置家具的墙面直线长度不应小于3m;无阳台的起居厅宜设计宽度大于 1.8m 的低窗台观景凸窗。
12.平面有凹槽的高层住宅,其凹槽的开口宽度不应小于 2.4m(净宽),凹槽的深宽比不应大于4。
(建筑消防要求)13. 避免卧室紧靠电梯井道,如无法解决则应采取相应降噪措施:相邻的墙体为隔音墙体;大于 2.5m/s井道上部应设高度大于1m的隔声层,隔声层设800×800进出口。
14.复式住宅顶层卫生间设在下层卧室上方时不应采用下排式排水。

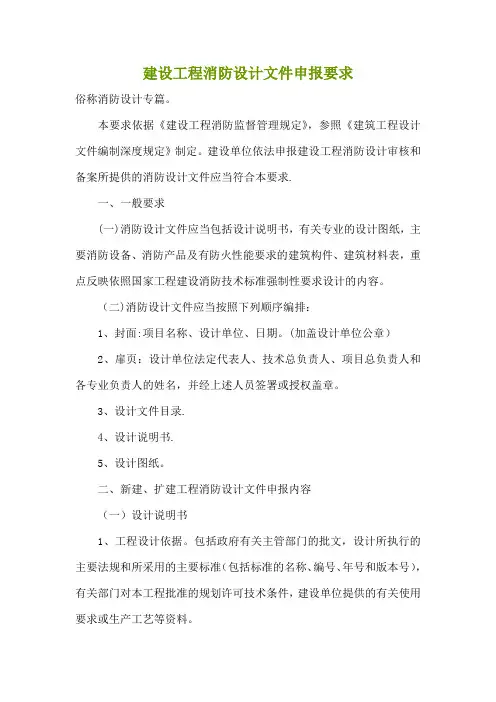

建设工程消防设计文件申报要求俗称消防设计专篇。
本要求依据《建设工程消防监督管理规定》,参照《建筑工程设计文件编制深度规定》制定。
建设单位依法申报建设工程消防设计审核和备案所提供的消防设计文件应当符合本要求.一、一般要求(一)消防设计文件应当包括设计说明书,有关专业的设计图纸,主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料表,重点反映依照国家工程建设消防技术标准强制性要求设计的内容。
(二)消防设计文件应当按照下列顺序编排:1、封面:项目名称、设计单位、日期。
(加盖设计单位公章)2、扉页:设计单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名,并经上述人员签署或授权盖章。
3、设计文件目录.4、设计说明书.5、设计图纸。
二、新建、扩建工程消防设计文件申报内容(一)设计说明书1、工程设计依据。
包括政府有关主管部门的批文,设计所执行的主要法规和所采用的主要标准(包括标准的名称、编号、年号和版本号),有关部门对本工程批准的规划许可技术条件,建设单位提供的有关使用要求或生产工艺等资料。
2、建设规模和设计范围。
包括工程的设计规模及项目组成,分期建设内容和对续建、扩建的设想及相关措施,承担的设计范围与分工.3、总指标。
包括能反映建筑规模的总建筑面积、建筑占地面积、建筑高度以及剧院、体育场馆等场所的座位数、车库的停车位数量,厂房、仓库等的火灾危险性类别等。
4、采用新技术、新材料、新设备和新结构的情况。
5、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。
6、总平面.包括场地所在地的名称及位置,场地内原有建筑物、构筑物以及保留、拆除的情况,建筑物、构筑物满足防火间距的情况,功能分区,竖向布置方式(平坡式或台阶式),人流和车流的组织、出入口、停车场(库)的布置及停车数量的确定,消防车道及高层建筑消防扑救场地的布置,道路主要的设计技术条件。
7、建筑、结构。
包括建筑面积、建筑层数、层高和总高,建筑防火类别、耐火等级和结构选型,建筑物构件的构造及燃烧性能、耐火极限,建筑物使用功能和工艺要求,建筑的功能分区、平面布局、立面造型及与周围环境的关系,建筑的安全疏散、消防电梯以及交通组织、垂直交通设施的布局,防火防烟分区的划分等.8、建筑电气(1)消防电源、配电线路及电器装置。

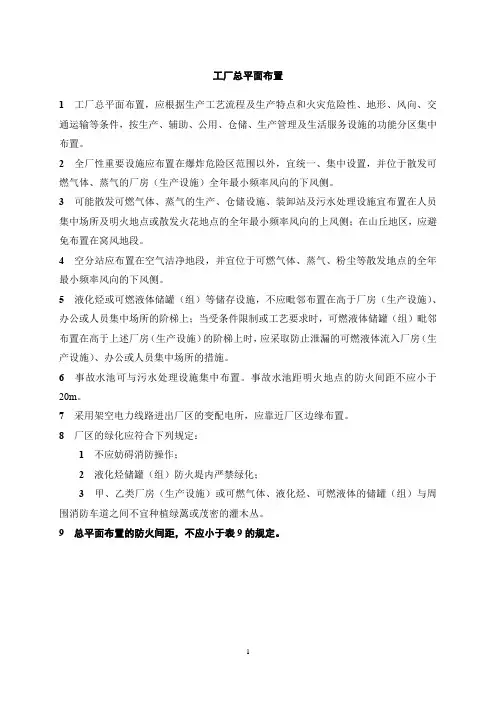

工厂总平面布置1 工厂总平面布置,应根据生产工艺流程及生产特点和火灾危险性、地形、风向、交通运输等条件,按生产、辅助、公用、仓储、生产管理及生活服务设施的功能分区集中布置。
2 全厂性重要设施应布置在爆炸危险区范围以外,宜统一、集中设置,并位于散发可燃气体、蒸气的厂房(生产设施)全年最小频率风向的下风侧。
3 可能散发可燃气体、蒸气的生产、仓储设施、装卸站及污水处理设施宜布置在人员集中场所及明火地点或散发火花地点的全年最小频率风向的上风侧;在山丘地区,应避免布置在窝风地段。
4 空分站应布置在空气洁净地段,并宜位于可燃气体、蒸气、粉尘等散发地点的全年最小频率风向的下风侧。
5 液化烃或可燃液体储罐(组)等储存设施,不应毗邻布置在高于厂房(生产设施)、办公或人员集中场所的阶梯上;当受条件限制或工艺要求时,可燃液体储罐(组)毗邻布置在高于上述厂房(生产设施)的阶梯上时,应采取防止泄漏的可燃液体流入厂房(生产设施)、办公或人员集中场所的措施。
6 事故水池可与污水处理设施集中布置。
事故水池距明火地点的防火间距不应小于20m。
7 采用架空电力线路进出厂区的变配电所,应靠近厂区边缘布置。
8 厂区的绿化应符合下列规定:1 不应妨碍消防操作;2 液化烃储罐(组)防火堤内严禁绿化;3 甲、乙类厂房(生产设施)或可燃气体、液化烃、可燃液体的储罐(组)与周围消防车道之间不宜种植绿蓠或茂密的灌木丛。
9 总平面布置的防火间距,不应小于表9的规定。
1234注:1与高层建筑及丁、戊类厂房(生产设施)之间的防火间距应按现行国家标准《建筑设计防火规范》GB 50016确定;2与散发火花地点的防火间距,不应小于与明火地点的防火间距的50%,但散发火花地点应布置在爆炸危险区域之外;明火设备按明火地点考虑;3罐区与其它生产设施的防火间距应按相邻最大罐容积确定。
埋地储罐的防火间距不应小于相应储量地上储罐防火间距的50%;当储罐采用氮气密封时,其与相邻生产设施的防火间距应按丙A类储罐的规定;丙B类储罐与其它生产设施的防火间距,不应小于丙A类储罐防火间距的75%;4按罐区总容积或单罐容积较严格者确定。
第一部分消防总平面设计
一、建筑设计中涉及的消防规范有哪些?
高层民用建筑设计防火规范GB 50045-95 (2005年版)
建筑设计防火规范GB 50016-2006
建筑内部装修设计防火规范GB 50222-95 (2001年修订版)
汽车库,修车库,停车场设计防火规范GB 50067-97
人民防空工程设计防火规范GB 50098-98 (2001年版)
村镇建筑设计防火规范GBJ 39-90
建筑灭火器配置设计规范GB 50140-2005
自动喷水灭火系统设计规范GB 50084-2001 (2005年版)
火灾自动报警系统设计规范GB 50116-98
低倍数泡沫灭火系统设计规范GB 50151-92(2000年版)
高倍数,中倍数泡沫灭火系统设计规范GB 50196-93(2002年版)
二氧化碳灭火系统设计规范GB 50193-93 (1999年版)
干粉灭火系统设计规范GB 50347-2004
卤代烷1211灭火系统设计规范GBJ 110-87
卤代烷1301灭火系统设计规范GB 50163-92
请注意高规和建规划分的界限: 建筑高度和建筑层数的定义(跟规划部门的定义有所不同) : 1.建筑高度的计算:
当为坡屋面时,应为建筑物室外设计地面到其檐口的高度(无论坡度多大)。
当为平屋面(包括有女儿墙)时,应为建筑物室外设计地面到其屋面面层的高度。
局部突出屋顶的瞭望塔,冷却塔,水箱间,天线间,电梯机房,排风排烟机房及楼梯出口小间等,可不计入建筑高度内。
当同一座建筑物有多种屋面形式时,建筑高度应按上述办法分别计算后取其中最大值。
2.建筑层数的计算:
建筑的地下室,半地下室的顶板面高出室外设计地面的高度小于等于1.5米的,建筑底部设置的高度不超2.2米的自行车库,储藏室,敞开空间,以及建筑屋顶上突出的局部设备用房,楼梯间等,可不计入建筑层数内。
住宅顶部为2层一套的跃层,可按1层计,其他部位的跃层以及顶部多于2层一套的跃层,应计入层数。
高规:
十层及十层以上的居住建筑(包括首层设置商业服务网点的住宅)
建筑高度超过24米的非单层公共建筑
高层建筑的裙房
多层和低层建筑不分类别,只分有耐火等级一、二、三、四级
高层建筑分有一类和二类建筑,耐火等级只有一级和二级
二、建筑总平面消防设计
1.消防车道布置:
基地内的道路应考虑消防车的通行,其道路中心线间的距离不宜大于160米. 高层建筑的周围/占地面积大于3000m2的甲乙丙类厂房/占地面积大于1500m2的乙丙类仓库,应设环形消防车道. 当设环形车道有困难时,可沿高层建筑的两个长边设置消防车道. (4.3.1图示1/ 图示2) .
当建筑(无论高层或多层,低层)的沿街长度超过150m或总长度超过220m时,应设置穿过建筑的消防车道,当确有困难时,应设置环形消防车道.(如果有环形车道,则无论长度多少,都可不设置穿过建筑的消防车道)(4.3.1图示3)
超过3000个座位的体育馆,超过2000个座位的会堂,占地面积大于3000m2的展览馆等公共建筑,宜设环形消防车道。
住宅建筑规范: 10层及10层以上的住宅建筑应设置环形消防车道,或至少沿建筑的一个长边设置消防车道。
有封闭内院或天井的高层建筑沿街时,应设置连通街道和内院的人行通道(可利用楼梯间),其距离不宜超过80m。
(4.3.1图示4)
高层建筑的内院或天井,当其短边长度超过24m时,宜有进入内院或天井的消防车道。
(4.3.2图示1)
2.消防车道宽度和转弯半径:
车道宽度: 大于等于4m。
消防车道上空4m以下范围内不应有障碍物。
(4.3.4图示1)
转弯半径: 普通消防车: 9m,登高车:12m
3.离开建筑物的距离: 宜大于5m。
(
4.3.4图示1)
4.消防回车场地: 一般:15m*15m(建规是12m*12m);大型车:18m*18m。
(4.3.5图示2)
5.消防登高面和登高场地示意:
消防登高面: 高层建筑至少一个长边或周边长度的1/4且不小于一个长边的长度,在此范围内不应布置高度大于5米,净深大于4米的裙房(或雨篷,树木等),且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口(扩大前室).
消防登高场地: 沿建筑登高面,离开建筑物距离5米以上,场地最小尺寸15m(长)*8m(宽),登高场地两边距登高面最远点的距离小于10米. 消防车登高场地的坡度不宜大于3%.
6.建筑物与建筑物之间或与其他设备用房等之间的最小间距
煤气调压箱◊⇓重要建筑(一类): 8m
煤气调压箱◊⇓一般建筑(一类以外): 4m
储油罐(柴油,丙类,锅炉和应急发电机用)
<150m3◊⇓(地上建筑物)高层: 35m/17.5m
◊裙房: 30m/15m
150~200m3◊⇓高层: 40m/20m
◊裙房: 35m/17.5m
当以上油罐埋地时,间距可减少50%。
瓶装液化气间:
1m3以下: 可与裙房贴邻建造
大于1m3小于3m3: 独立建造,◊⇓高层/裙房: >=10m
10KV以下室外的箱式变压器: ◊⇓建筑物: 3m
室外停车场与民用建筑(一,二级)的间距: 6m (上海在小区内可不受此限制)
三、其他及补充
1.燃油或燃气锅炉房: 应布置在建筑物的首层或地下一层靠外墙部位; 当常(负)压燃油,燃气锅炉可设置在地下二层; 当常(负)压燃气锅炉房距安全出口距离大于6m时,可设置在屋顶上.无论放在何处,都不应布置在人员密集场所的上,下一层或贴邻。
2. 变压器室:建筑物的首层或地下一层靠外墙部位
3. 应急柴油发电机房:
消防规范: 可布置在建筑物的首层或地下一,二层(柴油闪点大于55℃)
民用通则: 8.3建筑电气: 可布置在高层建筑裙房的首层或地下一层,在地下一层时,至少要有一侧靠外墙.。
