Node B硬件
- 格式:ppt
- 大小:2.96 MB
- 文档页数:37
附录1:中兴设备B8300硬件结构NodeB 8300基站单板简介及指示灯指南NodeB 8300单板和模块名称名称解释CC 控制与时钟板FAN 风扇模块UBPI 基带处理板SA 现场告警板PM 电源模块R8918 八通道RRU,射频单元R21 单通道RRU,射频单元R8928 八通道RRU,射频单元R31 单通道RRU,射频单元NodeB 8300单板和模块功能名称功能CC 支持GPS,提供系统时钟和射频基准时钟。
FAN 用于风扇的转速控制及风扇板的温度检测。
UBPI 9载波8天线的IQ数据的处理,BBU-RRU 接口板UBPM 12载波8天线的IQ数据的处理,BBU-RRU接口板SA 支持9路轴流风机风扇监控,提供8路E1/T1接口和保护PM 对基站单板供电NodeB 8300单板指示灯指南1)CC面板指示灯序号指示灯丝印描述指示灯颜色正常状态1 RUN 运行指示灯绿色1Hz闪烁2 ALM 告警指示灯红色常灭3 M/S 主备指示灯绿色主用板常亮,备用板常暗4 E0S1—4路E1指示信号灯绿色分时依次闪烁,每秒最多闪4次,0.125秒亮,0.125秒灭。
第1秒,闪1下代表第0路正常,不亮表示不可用;第3秒,闪2下代表第1路正常,不亮表示不可用;第5秒,闪3下代表第3路正常,不亮表示不可用;第7秒,闪4下代表第4路正常,不亮表示不可用;如此循环,循环1次8秒钟.5 E1S5—8路E1指示信号灯绿色6 E2S9—12路E1指示信号灯绿色7 E3S13—16路E1指示信号灯绿色8 REF GPS天线指示灯绿色常亮9 ETH0 Iub口链路状态绿色亮:Iub的网口电口或光口物理链路正常灭:Iub网口物理链路断10 ETH1 Debug网口Link状态灯绿色Debug网口已连接2) FS面板指示灯灯名颜色含义说明RUN 绿运行指示灯常亮:单板处于复位状态1Hz闪烁:单板运行,状态正常灭:表示自检失败ALM 红告警指示灯亮:表示单板有告警灭:表示单板无告警CST绿CPU与MMC之间的通信状态指示灯亮:CPU和MMC之间的通信正常灭:CPU和MMC之间的通信中断SCS 时钟指示灯常亮:时钟正常快闪: 10ms信息错误常灭:时钟错误RLS 级联光口状态分时依次闪烁,每秒最多闪4次第1秒,闪1下表示第0路正常,不亮表示不可用。

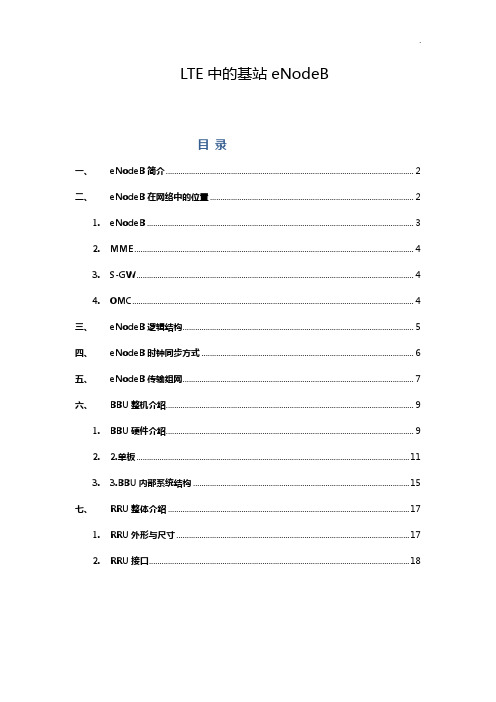

LTE中的基站eNodeB目录一、eNodeB简介 (2)二、eNodeB在网络中的位置 (2)1.eNodeB (3)2.MME (4)3.S-GW (4)4.OMC (4)三、eNodeB逻辑结构 (5)四、eNodeB时钟同步方式 (6)五、eNodeB传输组网 (7)六、BBU整机介绍 (9)1.BBU硬件介绍 (9)2. 2.单板 (11)3. 3.BBU内部系统结构 (15)七、RRU整体介绍 (17)1.RRU外形与尺寸 (17)2.RRU接口 (18)一、eNodeB简介eNodeB为Evolved Node B,即演进型Node B的简称,LTE中基站的名称,相比现有3G中的Node B,集成了部分RNC的功能,减少了通信时协议的层次。
eNodeB基站采用分布式架构,包括基本功能模块:基带控制单元BBU (BaseBand control Unit)和射频拉远单元RRU(Remote Radio Unit)。
BBU与RRU均提供CPRI接口,两者通过光纤实现互连。
基站典型安装场景二、eNodeB在网络中的位置LTE-SAE(Long Term Evolution-System Architecture Evolution)系统包括E-UTRAN和EPC。
eNodeB在无线网络中的位置如下图所示。
如上图所示,eNodeB是LTE-SAE系统的接入设备,一个或多个eNodeB 组成一个E-UTRAN。
eNodeB通过Uu接口与UE通信,通过X2接口与其他eNodeB通信,通过S1接口与EPC通信。
各网元功能如下:1.eNodeB●无线资源管理,包括无线承载控制、无线准入控制、连接移动性控制和资源调度。
●数据包的压缩加密。
●用户面数据包到S-GW的路由。
●MME选择。
●广播消息、寻呼消息等的调度和发送。
●测量以及测量报告配置。
2.MME●寻呼消息的分发。
●安全控制。
●空闲状态的移动性管理。

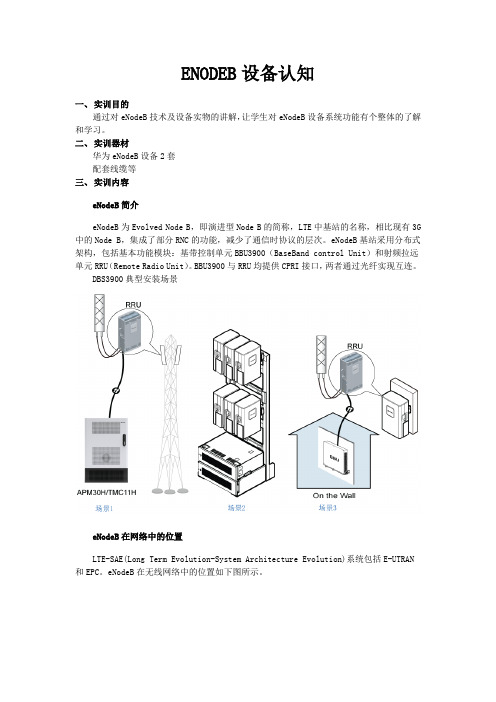

ENODEB设备认知一、实训目的通过对eNodeB技术及设备实物的讲解,让学生对eNodeB设备系统功能有个整体的了解和学习。
二、实训器材华为eNodeB设备2套配套线缆等三、实训内容eNodeB简介eNodeB为Evolved Node B,即演进型Node B的简称,LTE中基站的名称,相比现有3G 中的Node B,集成了部分RNC的功能,减少了通信时协议的层次。
eNodeB基站采用分布式架构,包括基本功能模块:基带控制单元BBU3900(BaseBand control Unit)和射频拉远单元RRU(Remote Radio Unit)。
BBU3900与RRU均提供CPRI接口,两者通过光纤实现互连。
DBS3900典型安装场景eNodeB在网络中的位置LTE-SAE(Long Term Evolution-System Architecture Evolution)系统包括E-UTRAN 和EPC。
eNodeB在无线网络中的位置如下图所示。
●无线资源管理,包括无线承载控制、无线准入控制、连接移动性控制和资源调度。
●数据包的压缩加密。
●用户面数据包到S-GW的路由。
●MME选择。
●广播消息、寻呼消息等的调度和发送。
●测量以及测量报告配置。
MME●寻呼消息的分发。
●安全控制。
●空闲状态的移动性管理。
●SAE承载控制。
●非接入层信令的加密与完整性保护。
S-GW●终结由于寻呼原因产生的用户面数据包。
●支持由于UE移动性产生的用户面切换。
OMCOMC为操作维护中心,包括M2000、CME、LMT等,用户可以通过OMC对eNodeB进行集中管理、维护等操作。
eNodeB逻辑结构eNodB主要由BBU、RRU和天馈系统组成,其功能子系统包括控制系统、传输系统、监控系统、基带系统、射频系统、天馈系统和电源系统。
eNodeB逻辑结构如下图所示。
BBU采用模块化设计,包括四个子系统:控制系统、传输系统、基带系统、电源和环境监控系统。

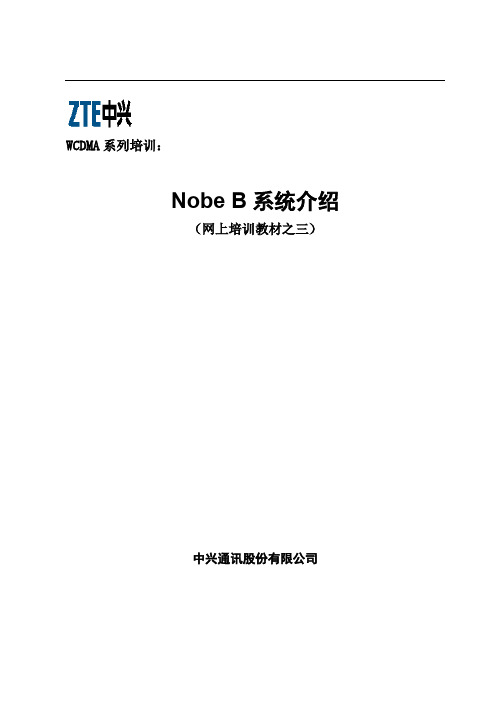

WCDMA系列培训:Nobe B系统介绍(网上培训教材之三)中兴通讯股份有限公司目录第1章NodeB 简介 (4)1.1 NodeB在WCDMA系统中的位置和作用 (4)1.2 相关接口协议 (6)1.2.1 Iub接口 (6)1.2.2 NBAP协议(Iub接口主要协议) (7)1.2.3 Uu接口 (8)第2章ZXWR-NODEB 的设计结构 (10)2.1 NodeB实现的功能 (10)2.2 NodeB系统构成 (10)2.3 数字硬件子系统(DHS) (11)2.4 射频子系统RFS (14)第3章单元/单板的分类及功能 (17)3.1 数字硬件子系统 (17)3.1.1 Iub接口板(BII) (17)3.1.2 主控板(BMC) (19)3.1.3 Node B时钟板(BCK) (21)3.1.4 时钟驱动板(BCD) (23)3.1.5 环境监控单元 (24)3.1.6 控制层后背板(CTB)和信道层后背板(CHB) (25)3.1.7 基带处理单元BBP (26)3.2 射频子系统 (29)3.2.1 Node B 接收电路BRX (30)3.2.2 Node B发射电路BTX (32)3.2.3 线性功率放大器LPA (34)3.2.4 射频前端RFE (34)3.2.5 塔顶放大器TAU (35)3.2.6 TAU控制电路BTC(选件) (36)3.3 单板操作与维护 (36)2Nobe B系统介绍3.3.1 主备和软件版本维护 (36)3.3.2 单板信息 (36)3.3.3 单板热插拔和接地 (37)3.4 DHS子系统和FHS子系统的内部接口 (37)3.5 系统外部接口 (37)3.6 设备配置简图 (37)第4章Nobe B的信令流和业务流的板间流向 (39)第5章ZXWR-NODEB 的软件模块分布 (40)第1章NodeB 简介第1章NodeB 简介1.1 NodeB在WCDMA系统中的位置和作用NodeB在WCDMA系统中的位置可以从下图看出:Uu在图1中所涉及到的设备实体包括:核心网络(CN):对位于它管辖区域中的移动台进行控制、交换的功能实体。
TDB09AIMA:Inverse Multiplexing on A TM,反向复用A TM技术。
RIU:RNC Interface Unit,NodeB与RNC的接口单元。
SCM:Switch and Control Management Unit,交换控制管理单元。
NBAP:Node B Application Part,基站应用部分。
SPB:Symbol Process Board,基带符号处理板。
CPB:Chip Process Board,基带码片处理板。
Node B OM:Node B操作维护管理功能的具体执行实体Node B SI:Node B系统初始化LMT-B:Node B本地操作维护终端HS:hot standby。
热备份⏹SAAL为Iub接口的信令传输提供适配层服务⏹ALCAP提供对Iub接口AAL2连接的控制功能⏹IPOA为操作维护提供Iub接口上的传输通道ENV:environmental,环境监控单元VP:Virtual Path,虚通路VC:Virtual Channel,虚通道GPS:Global Position System,全球定位系统SI:系统初始化;AOM:操作维护代理;SOM:操作维护子代理。
NTP:Network Time Procotol,网络时间协议。
SNTP:Simple Network Time Protocol,适用于不需要完整NTP实现复杂性的主机。
室内基站主设备为TDB18AE基站系统的核心部分,主要包括外部接口单元(EIU)、增强型中央控制单元(aCCU)、增强型基带处理单元(aBBU),另外还包括背板(ac-MBP和ac-EBP)、风扇控制单元(ac-FCU)、同步和环境监控单元(GEU)、E1保护板(ac-EPB)、电源单元(PSU)。
英文缩写英文原语中文含义3GPP 3rd Generation Partnership 第三代伙伴项目AA/D Analog/Digital 模拟数字转换aBBU Advanced Base Band Unit 增强增强型基带处理单元AC Alternating Current 交流电源aCCU Center Control Unit 增强中央控制单元aCDB Calibration and Distribution Board 收发校准和本振功率分配板卡aEPB Advanced EPB 增强EPBaFCU Advanced Fan Control Unit 增强风扇控制单元aIFU61 Intermediate Frequency Unit(6C1A)六载波单天线中频单元aIFU68 Intermediate Frequency Unit(6C8A)六载波八天线中频单元AISG2.0 Antenna Interface Standards Group 2.0 天线接口标准组2.0规范aLPA60 Low noise and Power Amplifier 低噪声放大器和功率放大器ANT Antenna 天线aSPM Surge Protected Module 防雷模块A TM Asynchronous Transfer Mode 异步传输模式aTRB30 Transmitter and Receiver Board(3W) 对应基站发射功率为3W的发射接收板卡aTRB68 TRB 6W/8A(ntenna) 6W 8天线的TRBBaBBU Base Band Unit 增强型基带处理单元BCP Baseband Control Processor 基带控制处理器BITS Building Integrated Timing Supply 楼宇综合定时系统BSP Board Support Package 单板支持包CCPRI Common Public Radio Interface 通用公共无线接口D/A Digital/Analog 数字模拟转换DDa Digital Interface a 数字接口aDb Digital Interface b 数字接口bDb Decibel 分贝DC Directing Current 直流电源DDP Data Distribution Processor 数据分发处理器DPD Digital Pre-distortion 数字预失真DSP Digital Signal Processing 数字信号处理EEEPROM Eletrical Erasable Programmable ReadOnly Memory电可擦除只读存储器EIA485 Electronic Industries Association 485Standard美国电子工业协会485标准EIU External Interface Unit 外部接口单元EIU_E1 EIU board type of E1 interface E1接口的EIU板型EMI Elector Magnetic Interference 电磁干扰EPLD Electricity Processing Logic Device 电可编程逻辑器件FFE Fast Ethernet 快速以太网FPGA Field Programmable Gate Array 现场可编程门阵列GGE Gigabit Ethernet 千兆以太网GEUGND Gound 地GPS NA VSTAR/GPS: 导航卫星定时与测距/全球定位系统II/Q In-phase and Quadrature phase 相同与正交相位IEEE Electron and Electric Engineer Institute 电子与电器工程协会IMA Inverse Multiplexing on A TM A TM反向复用IP Internet Protocol 互联网协议IPRAN IP Radio Access Network IP无线接入网IR Interface between Node B MainEquipment and RRU基站主设备和RRU之间的接口Iub Interface between RNC and Node B Node B和RNC之间的接口LLINK Link 链路LMT-B Local Maintenance Terminal for Node B Node B本地维护终端LVDS Low V oltage Difference Signal 低电平差分信号MMAC Medium Access Control 媒介接入控制Mi Maintenance bus of I2C I2C维护总线MON Monitor 监视Msync Main Synchronization 主同步MTBF Mean Time Between Failures 平均故障时间间隔NNBAP Node B Application Part Node B应用部分Node B 0 基站OO&M Operation and maintenance 操作维护PP/S Primary/Secondary 主备P/S PROC Primary/Secondary Processing 主备处理PGND Protection Groud 保护地PID Product Identity 产品标示PLL Phase Locked Loop 锁相环PP1S Pulse Per one Second 秒脉冲PSU Power Supply Unit 供电单元PWM Pulse Wide Modulation 脉宽调制RRapidIO RapidIO (standard Name forinterconnection)一种互联标准的名称RJ45 RJ45 一种连接器类型RNC Radio Network Controller 无线网络控制器RRU Radio Remote Unit 射频拉远单元RS232 Recommended standard-232 推荐标准-232 RSV Reserved 保留的SSDRAM Synchronous Dynamic Randam AccessMemory同步动态随机存取存储器SERDES Serializer/Deserilizer 串化器/解串器SFP Small Factor Pluggable 小型可插拔(模块)SMA SMA 一种连接器类型SPI Serial Peripheral Interface 串行外设接口STM-1 Synchronous Transfer Mode- 1 同步传输模式-1TTa Timing Interface a 定时接口aTDD Time Division Duplex 时分双工TDRI TD-SCDMA Remote Interface TD-SCDMA拉远接口TD-SCDMA Time Division-Synchronous CodeDivision Multiple Access时分同步码分复用Tframe Timing of Frame 帧定时T-FRAME Timing of Frame 帧定时TNL Transport Network Layer 传输网络层TOD Time of Day 时间信息Tslot Timing Slot 时隙UUE User Equipment 用户设备UTOPIA Universal Test and Operations PHYInterface for A TM异步传输模式(A TM) 的通用测试及操作物理层接口VVSWR V oltage Standing-Wave Ratio 电压驻波比。
eNodeB近端硬件故障排查指导一、调测准备准备工具笔记本电脑、网线、维护转接线(USB转网口)信息收集基站现场硬件实际配置(BBP/RRU链/RRU数量)二、近端登陆eNodeB1.确保eNodeB和LMT笔记本运行正常2.设置LMT笔记本电脑IP地址(和eNodeB主控板同一网段,主控板默认的IP:192.168.0.49),关闭LTM笔记本电脑防火墙。
3.通过连接维护转接线、网线连接LMT笔记本到eNodeB标“USB”丝印的USB接口。
4.在浏览器地址栏中输入eNodeB主控板的近端维护IP地址,默认的IP地址为:192.168.0.49。
5.单击“转到”,登录LMT。
默认登录用户名为admin,默认密码hwbs@com注意:不同版本,默认密码有所不同o如果基站发货是V100R005C01SPC200及以后版本,则默认密码为hwbs@com。
字母区分大小写。
o如果基站发货是V100R005C01SPC200以前版本,则默认密码为admin123。
字母区分大小写。
o如果基站当前版本是V100R005C01SPC200或以后版本,且该版本是由V100R005C01SPC200以前版本升级而成的,则默认密码为admin123。
字母区分大小写。
三、基站硬件数据配置1.删除基站出厂时多余配置:2.根据基站硬件情况配置数据:1)设置时钟源//设置参考时钟源工作模式为自动SET CLKMODE: MODE=AUTO;//增加GPSADD GPS: CN=0, SRN=0, SN=6;2)增加BBP单板//在BBU4号槽位增加BBP单板ADD BRD: SRN=0, SN=4, BT=LBBP, WM=TDD; ps:根据实际情况添加3)增加RRU链//在4号BBP0号光口添加0号RRU链ADD RRUCHAIN: RCN=0, TT=CHAIN, HCN=0, HSRN=0, HSN=4, HPN=0, CR=9.8;ps:根据实际情况添加4)增加RRU单板ADD RRU: CN=0, SRN=200, SN=0, RCN=0, PS=0, RT=MRRU, RS=TDL, RXNUM=2, TXNUM=2;ps:根据实际情况添加四、通过LMT处理eNodeB告警处理调测过程中产生的告警。
NODEB 基站的简单概述1.NODEB基站系统的组成和功能NODEB系统主要有两大件组成:DBBP530;不同类型的RRU。
最新一代的NODEB系统(DNB6200产品)组成示意图如下:DBBP530:是基带处理单元,提供DNB6200系统与DRNC820连接的接口单元、DNB6200系统与RRU的接口单元、同步时钟接入单元等。
RRU:是室外射频远端处理单元,负责传送和处理DBBP530和天馈系统之间的射频信号。
NODEB系统的物理结构关系如下图各个物理模块的组成结构:DBBP530用光纤和RRU相连,(DBBP530固定于DDF机架或类似机架上。
RRU 可看情况挂在机房室内或者室外)RRU和天线用天馈线相连(如RRU和天线距离比较近(例:室外)可用1/2馈线连接;如RRU何天线距离比较远(例:室内)需要7/8馈线和1/2馈线结合使用)天馈系统包括天线和馈线,用于接收上行信号,发射下行信号。
LMT是安装了华为本地维护终端的电脑设备通过DBBP530上的端口可用对其进行本地终端操作和维护。
DRNC820对一定数量的NODEB进行数据的交互管理功能。
DRNC820为DBBP530与DOMC920之间的连接提供路由功能。
DOMC920移动网元管理系统是移动网络统一管理平台。
通过这个平台,可以统一管理各移动网元。
NODEB系统(DNB6200)在移动通信的位置示意图:2.DBBP530硬件介绍DBBP530设备是DNB6200的基带处理单元,完成DNB6200与RRU、DRNC820之间的信息交互。
DBBP530的主要功能包括:∙提供DNB6200与DRNC820通信的物理接口,完成DNB6200与DRNC820之间的信息交互。
∙提供与RRU通信的Ir接口。
∙提供与LMT(或DOMC920)连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个DNB6200系统,包括操作维护和信令处理。
提供系统时钟。
