可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。

A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。

A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。

A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。

A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。

A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。

A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。

A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。

A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。

A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。

A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。

习题一1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC（Programmable Controller）。

因为个人计算机也简称PC（Personal Computer ），为避免和个人计算机相混淆，一般简称可编程控制器为PLC 。

2. 什么是可编程控制器的I/O 接口电路？可编程控制器的I/O 接口电路由哪几部分组成？I/O 接口电路的作用是什么？I/O 接口电路是可编程控制器连接外部设备的接口电路。

I/O 接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。

I/O 接口电路是可编程控制器和外界交换信息的通道。

I/O 接口电路实现可编程控制器与外部设备的信息交换。

输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上，编程器接口主要用于把编程器连接到可编程控制器，存储器接口用于扩展存储器，扩展板接口用于连接扩展板（如通讯扩展板），特殊功能模块接口用于把特殊功能模块（如A/D 模块、D/A 模块）连接到可编程控制器上，通讯接口用于可编程控制器之间或可编程控制器与上位机之间的通讯。

3. 什么是软继电器？试比较软继电器和真实的继电器的异同。

可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。

①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。

工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。

②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。

触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。

形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。

第4章4-1．答案:4-2．答案: 4-3．答案:4‐4． (a) (b) 1 LD X007 11 AND X003 2 ANI X010 12 LDI X004 3 ANI M2 13 AND X005 4 OUT M1 14 ORB 5 LD M1 15 OR X006 6 MC N0 16 ANB 7 SP M10 17 ORI M3 8 LDI X000 18 OUT Y001 9 OR X001 19 MCR N0 10LD X0021 LD X0008 LDI Y000 2 OR Y001 9ANDX0023 ORI M0 10 OR M14 LDI X001 11 ANI X0035 OR X005 12 ORI M26 ANB 13 OUT M17 OUT Y0004.51 LD X000 6 PLS M12 PLF M0 7 LD M13 LD M0 8 RST Y0004 SET Y000 9END5 LD X001 104.6LD X000 OUT Y000OUT T0 K100 ENDLDI X000OUT T1 K50LDP T0OR Y000ANI T14.7若传送带上20s内无产品通过则报警，若通过检测器的产品数达到100个则报警4.84-9解：（1）I/O端口分配：输入设备代号 输入端子 输出设备代号 输出端子启动按钮SB2X000动力头M1 进 Y000动力头1的原位限位开关LS1X001动力头M1 退 Y001动力头1的终位限位开关LS2X002动力头M2 进 Y002动力头2的原位限位开关LS3X003动力头M2退 Y003动力头2的终位限位开关LS4 X004(2) 接线图 （3）梯形图（4）指令表LD X000 LD X002 OR Y001 ANI X003AND X001 OR Y002 OR Y003 ANI Y002AND X003 ANI X004 MPS OUT Y003OR Y000 ANI Y003 ANI X001 ENDANI X002 OUT Y002 ANI Y000ANI Y001 LD X002 OUT Y001OUT Y000 AND X004 MPP第5章5.4 (a)STL S20 STL S21 SET S23LD X000 OUT Y001 STL S23AND X001 LD X002 OUT Y003SET S21 SET S23 LD X004LD X000 STL S22 OUT S0ANI X001 OUT Y002 RETSET S22 LD X003 END(b)STL S20 SET S22 STL S24 LD X005LD X000 SET S24 OUT Y004 OUT S20SET S21 STL S22 LD X004 RETOUT Y000 OUT Y002 SET S25 ENDSTL S21 LD X003 OUT Y005LD X001 SET S23 STL S23OR X002 OUT Y003 STL S255‐5．解：(1)已知: I/O口分配：输入设备代号 输入端子 输出设备代号输出端子启动按钮SB X000 1DT Y001上限位开关LS1 X001 2DT Y002下限位开关LS2 X002（2）状态转移图5.6（1） I/O端点分配输入设备代号 输入端子 输出设备 输出端子启动按钮SB1 X000 电机3 Y000 传感器1 X001 1号传送带电机Y001传感器2 X002 2号传送带电机Y002传感器3 X0035.75‐8．解：（2） I/O端点分配输入设备代号输入端子输出设备输出端子启动按钮SB1 X010 传送带电机 Y000挡板电机（逆时针偏转）Y001停止按钮SB2 X011挡板电机（顺时针偏转）Y002光电检测器1 X001光电检测器2 X002 1号传送带电机 Y003 挡板左限位行程开关LS1 X003 2号传送带电机 Y004挡板右限位行程开关LS2 X004（2）PLC外接线图(3)状态转移图5‐9．解： （1）I/O口分配：输入设备代号输入端子输出设备代号输出端子启动按钮SB X000 钻头下Y000钻头上Y001 LS1 X001铣头下Y002 LS2 X002铣头上Y003 LS3 X003夹头1进Y004 LS4 X004夹头1退Y005 LS5 X005夹头2进Y006 YJ1 X006夹头2退Y007 YJ2 X007（2）状态转移图：。

刘守操等编《可编程序控制器技术与应用》习题参考答案第2章2-1 写出图2-20梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21梯形图的指令表。

图2-21解：指令如下：2-3写出图2-22梯形图的指令表。

图2-22解：指令如下：2-4写出图2-23梯形图的指令表。

图2-23解：指令如下：2-5写出图2-24梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25指令表的梯形图。

图2-25解：梯形图如下：2-7写出图2-26梯形图指令表，并画出其时序图。

图2-262-8 写出图2-27梯形图的指令表。

图2-27解：指令表如下：2-9写出图2-28梯形图指令表，并回答X0按下多少次Y0得电。

图2-28解：指令表如下：X0按下20次Y0得电2-10 读图2-29，写出指令表。

X0为停止按钮，X1为启动按钮，Y0、Y1、Y2为灯。

当按X1，则灯Y0→Y1→Y2→Y1→Y0循环地亮。

试分析其动作原理。

图2-29解：指令表如下：图2-29的执行过程如下；（1）一开机，MC得电，MC～MCR之间有电。

（2）按X1，Y0得电，M1得电并自锁，T1得电。

当T1延时3秒到，Y1得电，T2得电。

当T2延时4秒到，Y1失电，Y2得电，使用M1失电，而T1得电，当T1延时3秒到，使Y1得电，T2得电。

当T2延时4秒到，Y1失电，同时Y0得电。

于是按Y0→Y1→Y2→Y1→Y0循环地亮。

第3章3-1 一台电动机运行20s后停5s，如此循环50次停止。

再按起动按钮又能进行另一次运行。

试画出I/O分配，画出梯形图、写出指令表。

解：梯形图如下：3-2 两台电动机M1、M2。

M1运行5s后，M2起动，运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。

试画出I/O分配、梯形图，写出指令表。

解：梯形图如下：3-3 图3-32为定子电路串电阻降压起动控制线路，试编制PLC控制程序，画出I/O 分配、梯形图，写出指令表。

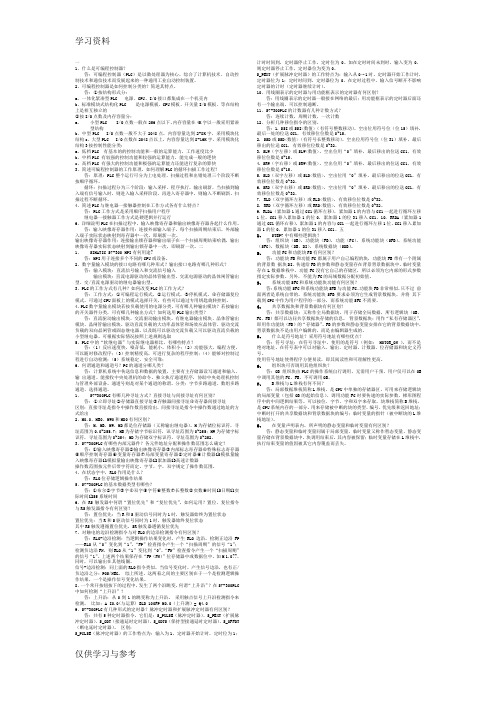

学习资料仅供学习与参考一1、什么是可编程控制器？答：可编程控制器（PLC ）是以微处理器为核心，综合了计算机技术、自动控制技术和通信技术而发展起来的一种通用工业自动控制装置。

2、可编程控制器是如何控制分类的？简述其特点。

答：○1按结构形式分：a 、一体化紧凑型PLC 电源、CPU 、I/O 接口都集成在一个机壳内b 、标准模块式结构化PLC 是电源模板、CPU 模板、开关量I/O 模板、等在结构上是相互独立的 ○2按I/O 点数及内存容量分：a 、 小型PLC I/O 点数一般在256点以下，内存容量在4K 字以一般采用紧凑型结构b 、中型PLC I/O 点数一般不大于2048点，内容容量达到2-8K 字，采用模块化结构c 、大型PLC I/O 点数在2048点以上，内容容量达到8-16K 字，采用模块化结构3按控制性能分类：a 、低档PLC 有基本的的控制功能和一般的运算能力，工作速度比少b 、中档PLC 有较强的控制功能和较强的运算能力，能完成一般的逻快c 、高档PLC 有强大的控制功能和极强的运算能力还能进行复杂的算快 3、简述可编程控制器的工作原理，如何理解PLC 的循环扫描工作过程？答：原理：PLC 整个运行可分为上电处理、扫描过程和出错处理三个阶段不断按顺序循环。

循环：扫描过程分为三个阶段：输入采样、程序执行，输出刷新，当扫描到输入端有信号输入时，则进入输入采样阶段，再进入寄存器中，则输入不断刷新，扫描过程不断循环。

4、简述PLC 与继电器一接触器控制在工作方式各有什么特点？答：PLC 工作方式是采用顺序扫描用户程序 继电器一接触器工作方式是硬逻辑并行运行6、详细说明PLC 在扫描过程中，输入映像寄存器和输出映像寄存器各起什么作用。

答：输入映像寄存器作用：连接外部输入端子，每个扫描周期结束后，外部输入端子实际状态映射到寄存器中一次，即刷新一次。

输出映像寄存器作用：连接输出锁存器和输出端子在一个扫描周期结束哈偶，输出映像寄存器实际状态映射到输出锁存器中一次，即刷新一次。

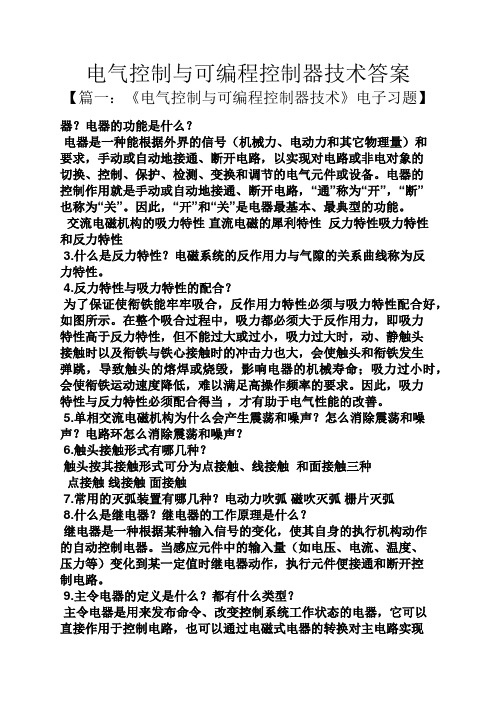

电气控制与可编程控制器技术答案【篇一：《电气控制与可编程控制器技术》电子习题】器？电器的功能是什么？电器是一种能根据外界的信号（机械力、电动力和其它物理量）和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。

电器的控制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”。

因此，“开”和“关”是电器最基本、最典型的功能。

交流电磁机构的吸力特性直流电磁的犀利特性反力特性吸力特性和反力特性3.什么是反力特性？电磁系统的反作用力与气隙的关系曲线称为反力特性。

4.反力特性与吸力特性的配合？为了保证使衔铁能牢牢吸合，反作用力特性必须与吸力特性配合好，如图所示。

在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。

因此，吸力特性与反力特性必须配合得当，才有助于电气性能的改善。

5.单相交流电磁机构为什么会产生震荡和噪声？怎么消除震荡和噪声？电路环怎么消除震荡和噪声？6.触头接触形式有哪几种？触头按其接触形式可分为点接触、线接触和面接触三种点接触线接触面接触7.常用的灭弧装置有哪几种？电动力吹弧磁吹灭弧栅片灭弧8.什么是继电器？继电器的工作原理是什么？继电器是一种根据某种输入信号的变化，使其自身的执行机构动作的自动控制电器。

当感应元件中的输入量（如电压、电流、温度、压力等）变化到某一定值时继电器动作，执行元件便接通和断开控制电路。

9.主令电器的定义是什么？都有什么类型？主令电器是用来发布命令、改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对主电路实现控制，其主要类型有按钮、行程开关、万能转换开关、主令控制器、脚踏开关等。

电气控制与plc课后习题答案电气控制与PLC课后习题答案电气控制与PLC（可编程逻辑控制器）是现代工业自动化领域中不可或缺的重要技术。

通过学习电气控制与PLC，我们可以掌握工业自动化系统的设计、调试和维护等方面的知识。

然而，在学习过程中，我们常常会遇到一些难题，需要进行思考和解答。

下面，我将为大家提供一些电气控制与PLC课后习题的答案，希望能够帮助大家更好地理解和掌握相关知识。

1. 什么是PLC？它有哪些特点？PLC是一种特殊的计算机，用于控制工业自动化系统中的各种设备和机器。

它具有以下几个特点：- 可编程性：PLC可以通过编程来实现对系统的控制，可以根据实际需求进行灵活的调整和修改。

- 可靠性：PLC采用可靠的硬件和软件设计，具有较高的稳定性和可靠性，能够适应恶劣的工作环境。

- 实时性：PLC能够实时地对输入信号进行处理和响应，能够满足工业自动化系统对实时性的要求。

- 扩展性：PLC可以通过扩展模块来实现对输入输出点数的扩展，能够适应不同规模的工业自动化系统。

2. 什么是PLC的输入和输出？PLC的输入是指PLC接收的外部信号，例如传感器的信号、按钮的信号等。

PLC的输出是指PLC通过输出模块输出的信号，例如控制电机运行、控制灯光亮灭等。

3. 请简要介绍一下PLC的工作原理。

PLC的工作原理可以简单地概括为以下几个步骤：- 输入信号采集：PLC通过输入模块采集外部设备的信号，例如传感器的信号。

- 信号处理：PLC对输入信号进行处理，例如滤波、放大等操作。

- 逻辑控制：PLC根据预先编写的程序对输入信号进行逻辑判断，并根据判断结果控制输出信号。

- 输出信号控制：PLC通过输出模块控制外部设备的运行状态，例如控制电机的转动、控制灯光的亮灭等。

4. 什么是PLC的编程语言？常用的编程语言有哪些？PLC的编程语言是一种特殊的编程语言，用于编写PLC的控制程序。

常用的编程语言包括梯形图、指令表、结构化文本等。

—、选择题CBDDA AADDC二、填空1、中央处理器,输入输出接口电路2、改变继电器与配线，只须改变程序3、发光二极管，光敏晶体管4、A C110v 或AC220V , DC24 - 48V5、软件定时器，软件定时器6、2048 , 10247、程序存储器,输入的检测信号,输出电路8、30 , 629、E PROM ,盒式录音机10、PROGRAM三、简答题1、继电器:用于控制电路、电流小没有灭弧装置,可在电流或非电流的作用下动作，不能接通和分断负载电路—般有扩展:如时间继电器、热继电器、中间继电器等接触器:用于主电路、电流大有灭弧装置,-般只能在电压作用下动作,—般无扩展。

2、PLC的工作方式是一个不断循环的顺序扫描工作方式,每次扫描所用的时间称为扫描周期或工作周期。

扫描过程包括输入采样、程序执行和输出刷新三个阶段:输入采样阶段:PLC扫描所有输入端子,并将各输入状态输入内存中对应的输入映像寄存器。

程序执行阶段：PLC根据先左后右,先上后下的步序语句逐句扫描梯形图。

输出刷新阶段:元件映像寄存器中所有输出继电器的状态（接通/断开）转存到输出锁存器中，通过一定方式输出,驱动外部负载。

3、工作过程:合上刀开关QS ,按下启动按钮SB2 , KM线圈吸合,KM主触点闭合,电动机运转。

KM辅助常开触点闭合,自锁;按下停止按钮SB1 , KM线圈断电,主触点、辅助触点断开,电动机停止。

4、TONR, TON工作原理：当IN为“ 1 ”时，开始定时,当前值寄存器当前值逐渐增加，定时时间=?丁乂定时基准时间。

当前值大于等于设定值时，定时时间到,定时器线圈通电,其常开触点闭合,常闭触点断开。

TONR比TON多了记忆接通功能，即TON在IN为“0”时复位，而TONR在IN为“0“时仍然保持当前状态,其当前值的复位需用复位指令B卷—、选择题CBDDA AADDC二、填空1、⑴采用直流电源比交流电源好⑵用较小的输入阻抗(3)配线距离应尽可能短2、R〈2、lkQ,0、274W3、(1)采用直流信号在传输过程中容易与交流感应的干扰信号区别开来。

可编程控制器原理及应用PLC习题解答（S7-200系列PLC）第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。

87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。

它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。

并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。

1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。

1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。

1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。

第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。

2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。

PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。

第二篇习题答案1、PLC有哪些主要功能？适用于什么场合？参考答案：参考本教材第四章第一节中PLC的主要功能及应用领域那一段。

2、PLC主要由哪几部分组成？各部分起什么作用？参考答案：参考本教材第四章第二节中PLC的基本结构那一段。

3、试简述PLC扫描工作的主要过程。

参考答案：参考本教材第四章第二节中PLC的基本工作原理那一段。

4、试述PLC控制系统比继电控制系统有哪些主要优点？参考答案：参考本教材第四章第四节中的PLC与继电接触控制系统的比较那一段。

5、PLC及其控制系统为什么可靠性高？参考答案：参考本教材第四章第一节中的PLC可靠性高的原因。

6、在F1 - 40MR的PLC中设置有输入继电器X430、输出继电器Y480、定时器T460、计数器C450、辅助继电器M790、这话对吗？为什么？系列内参考答案：这些讲（写）法都不对，因为题列元器件的编号都不符合F1部继电器的编制规定。

题列的X430应为Y430、Y480（超出八进制数）、T460应为C460，C450应为T450、M790（不是八进制数编号）。

- 60MT的PLC，它最多可以接多少个输入信号？接多少个负7、有一台F1载？它适用于控制交流与直接负载吗？-60MT的PLC最多可接收36个输入信号，接24个负载，这是晶体参考答案：F1管输出式PLC，所以只适用于直流负载。

系列PLC和FX3U系列PLC有哪几种内部继电器（器件）是相同的？后8、F1者比前者多了哪种内部继电器？各有什么功能用途？系列PLC和FX3U系列PLC有以下相同的内部继电器而且功能用途参考答案：F1也相同：输入继电器X用于接收来自外部输入设备开关信号的接口，输出继电器Y是PLC向外部负载传送信号的器件，辅助继电器M相似于继电接触控制中用的中间继电器，供中间转换环节用，中间继电器又分为普通型和停电保持型、普通型和特殊用途型，定时器T用于定（延）时控制，计数器C用于计数，状态继电器S用于步进控制也可作为普通中间继电器用，数据寄存器D用于保存数据数值。
