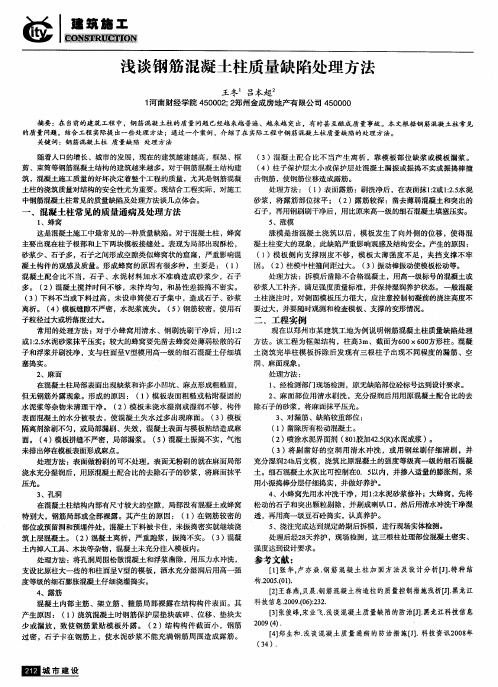

钢筋混凝土柱质量缺陷处理方

混凝土质量缺陷处理方案混凝土是一种广泛应用于建筑工程中的材料，它具有良好的抗压性能和耐久性。

然而，在施工过程中，有时会出现混凝土质量缺陷，例如裂缝、起砂、空鼓等问题。

这些质量缺陷严重影响了混凝土结构的耐久性和安全性，因此需要及时采取有效的处理措施。

在处理混凝土质量缺陷之前，首先需要对问题进行全面的诊断和评估。

只有了解了具体的缺陷类型、程度和原因，才能针对性地制定处理方案。

以下是常见的混凝土质量缺陷处理方案：一、裂缝处理方案：1. 表面裂缝处理：对于浅表裂缝，可以采用填充或修补的方法。

首先，清理裂缝，并确保其表面干燥。

然后，可以选择合适的填缝材料，如聚胺酯、环氧树脂等，进行填充，最后修整表面使其与周围的混凝土平整一致。

2. 深层裂缝处理：对于较深的裂缝，可能需要采取更复杂的处理方法。

可以考虑使用修复剂和加固材料，如碳纤维条、钢筋等，来增强裂缝周围的钢筋网布，并填充适当的填缝材料。

二、起砂处理方案：1. 表面起砂处理：对于轻微的表面起砂问题，可以采用表面密封和涂覆的方法来修复。

首先，清洁表面并确保其干燥。

然后，使用合适的密封剂或涂料进行涂覆，以提高表面的耐水性和抗磨损性。

2. 深层起砂处理：对于较严重的深层起砂问题，需要进行更彻底的修复。

可以采用重填或重做的方法，即将受影响的区域完全清除，并重新浇筑新的混凝土。

在重新浇筑之前，应考虑加固和修复原有的钢筋。

三、空鼓处理方案：1. 表面空鼓处理：对于浅表空鼓，可以采用填充和修补的方法。

首先，清理空鼓区域，并确保其表面干燥。

然后，使用合适的填料，如聚合物水泥砂浆等，填充空鼓部分，并修整表面以保持平整。

2. 深层空鼓处理：对于深层空鼓问题，可能需要更严重的处理措施。

可以考虑采用钻洞和灌浆的方法，即通过钻孔将灌浆材料注入空鼓部分，以提高其粘结强度和稳定性。

除了以上的具体处理方案，还应注意以下几个方面：1. 提高施工工艺和质量控制，从源头上减少质量缺陷的发生；2. 加强混凝土的养护管理，确保其良好的质量和性能；3. 定期进行检测和维护，及时发现和处理混凝土质量缺陷。

钢筋混凝土结构缺陷分析与整改方案引言钢筋混凝土结构是现代建筑中常见的一种结构形式。

然而，长期以来，由于设计、施工等环节的问题，一些钢筋混凝土结构存在着缺陷。

本文将从缺陷的形成原因、分析方法和整改方案等方面进行探讨。

一、缺陷的形成原因钢筋混凝土结构缺陷主要源于以下几个方面：设计不合理、施工工艺不规范、材料质量差、使用环境恶劣等。

1.1 设计不合理在钢筋混凝土结构设计中，如果荷载计算有误、梁柱配筋不合理或者受力条件估计不准确等，都会导致结构强度不足或者承载能力不稳定，从而形成缺陷。

1.2 施工工艺不规范在施工过程中，如果混凝土搅拌比例不精确、振捣不充分或者养护时间不足等，会导致混凝土强度不够，出现裂缝等缺陷。

1.3 材料质量差选材不当、材料质量不合格是导致钢筋混凝土结构缺陷出现的重要原因。

例如，使用低强度钢筋、劣质混凝土等，都会降低结构的安全性和耐久性。

1.4 使用环境恶劣部分钢筋混凝土结构所处的环境条件恶劣，例如强酸、强碱等腐蚀性介质的侵蚀，会导致结构金属锈蚀、混凝土膨胀等问题，从而造成缺陷。

二、缺陷分析方法针对钢筋混凝土结构缺陷的检测与分析，可以采用非破坏检测方法和破坏性检测方法两种途径。

2.1 非破坏检测方法非破坏检测方法主要包括声波检测、超声波检测、雷达检测、热红外检测等。

这些方法可以通过测量结构中的声波或超声波传播速度、热红外辐射等参数，判断结构是否存在缺陷，并对缺陷的性质和位置进行初步评估。

2.2 破坏性检测方法破坏性检测方法主要通过对结构进行破坏性试验，如钢筋拉力试验、混凝土压碎试验等，来获取结构的强度和性能参数，从而判断结构是否存在缺陷。

三、整改方案的制定一旦发现钢筋混凝土结构存在缺陷，需要立即采取措施进行整改。

整改方案的制定应综合考虑缺陷的性质、程度以及使用情况等因素。

3.1 补强加固对于结构强度不足或者承载能力不稳定的缺陷，可以采用补强加固的方式进行整改。

例如，在梁柱连接处添加钢板、钢筋加固柱子等。

xxx工程混凝土工程质量缺陷处理方案目录一、工程概况 (1)二、编制依据 (1)三、质量缺陷的现象、原因及预防措施 (2)1、麻面 (2)2、蜂窝 (2)3、孔洞 (3)4、缝隙夹层（梁板底夹渣） (3)5、缺棱掉角 (4)6、露筋 (4)7、酥松脱落： (4)8、外形尺寸偏差通病 (5)四、处理修补方案 (5)五、处理流程 (7)六、安全文明施工 (7)一、工程概况二、编制依据1、《建筑结构加固工程施工质量验收规范》（GB50550-2010）；2、《房屋裂缝检测与处理技术规程》（CECS293-2011）；3、《混凝土结构工程施工质量验收规范》（GB50204-2015）（2010版）4、《建筑工程质量通病防治手册》（第五版）钢筋砼结构施工施工中难免会出现一些混凝土的缺陷问题，为保证混凝土成品的外观和质量，必须在混凝土浇筑过程采取预防措施，浇筑完成后采取相应补救措施。

三、质量缺陷的现象、原因及预防措施钢筋砼结构施工施工中难免会出现一些混凝土的缺陷问题，为保证混凝土成品的外观和质量，必须在混凝土浇筑过程采取预防措施，浇筑完成后采取相应补救措施。

混凝土缺陷主要表现为以下几项：麻面、漏筋、蜂窝、孔洞、烂根、梁底夹渣、缝隙夹层、缺棱掉角、表面不平整、剪力墙或柱位移倾斜、墙梁表面凹凸鼓胀、梁板底面不平等。

1、麻面现象：混凝土表面局部缺浆粗糙，或有小凹坑，无钢筋外露。

原因：1）模板表面粗糙或清理不干净；2）脱模剂涂刷不均匀或局部漏刷；3）模板接缝拼接不严，浇筑砼时缝隙漏浆；4）振捣不密实，砼中的气泡未排出一部分汽泡停留在模板表面。

预防措施：1）模板表面清理干净，不得粘有干硬性水泥等物；2）浇筑砼前，应用清水湿润模板，不留积水，严密拼接模板缝隙；3）脱模剂须涂刷均匀，不得漏刷；4）砼须按操作规程分层均匀振捣密实，严防漏振，每层砼均应振捣至汽泡派出为止。

2、蜂窝现象：混凝土局部酥松，砂浆少，石子多，石子间出现空隙，形成蜂窝状的孔洞。

24#楼13层墙柱质量缺陷处理方案--摘自《工程质量缺陷处理方案》4.3.1 露筋(1)、现象钢筋混凝土结构内部的主筋、副筋或箍筋等裸露在表面，没有被混凝土包裹。

(2)、原因分析--浇筑混凝土时，钢筋保护层垫块位移，或垫块太少甚至漏放，致使钢筋下坠或外移紧贴模板面外露。

--混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。

--由于钢筋成型尺寸不准确，或钢筋骨架绑扎不当，造成骨架外形尺寸偏大，局部抵触模板；--结构、构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋。

--混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重漏浆。

--木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致露筋。

(3)、预防措施--浇筑混凝土，应保证钢筋位置和保护层厚度正确，并加强检查，发现偏差，及时纠正。

注：1.轻骨料混凝土的钢筋保护层厚度应符合国家现行标准《轻骨料棍凝土结构设计规程》的规定．2.钢筋混凝土受弯构件钢筋端头的保护层厚度一般为10mm.3.板、墙、壳中分布钢筋的保护层厚度不应小于10mm：梁往中箍筋和构造钢筋的保护层厚度不应小于15mm。

--砂浆垫块垫得适量可靠；对于竖立钢筋，可采用埋有铁丝的垫块，绑在钢筋骨架外侧：同时，为使保护层厚度准确，需用铁丝将钢筋骨架拉向模板，挤牢垫块；竖立钢筋虽然用埋有铁丝的垫块垫着，垫块与钢筋绑在一起却不能防止它向内侧倾倒，因此需用铁丝将其拉向模板挤牢，以免解决露筋缺陷的同时，使得保护层厚度超出允许偏差。

此外，钢筋骨架如果是在模外绑扎，要控制好它的总外形尺寸，不得超过允许偏差。

--钢筋密集时，应选用适当粒径的石子。

石子最大颗粒尺寸不得超过结构截面最小尺寸的1/4，同时不得大于钢筋净距的3/4。

截面较小钢筋较密的部位，宜用细石混凝土浇筑。

--混凝土应保证配合比准确和良好的和易性。

--浇筑高度超过2m,应用串筒或溜槽下料，以防止离析。

现浇混凝土缺陷处理方案现浇混凝土缺陷处理方案一、施工部署为解决混凝土主体出现的外观质量缺陷，需要逐项分析产生原因，并确定相应的处理方案。

项目部应落实相关责任人。

二、施工措施及处理方法1、混凝土少量露筋现象：钢筋混凝土结构表面钢筋裸露。

产生原因：混凝土坍落度过小，钢筋保护层过小使混凝土难以下落，振捣时局部漏振、欠振。

施工措施：调整混凝土的施工坍落度，保证混凝土坍落度在满足施工要求条件下尽量较小。

根据天气状况和现场情况及时调整。

保证钢筋的保护层厚度，振捣混凝土按要求进行快插慢拔振捣棒，适度振捣，对钢筋较密处加强振捣，防止因振捣漏振、欠振、过振的现象。

处理方法：将软弱混凝土层剔除，清理干净，将钢筋归位，用清水冲刷干净，充分润湿，用高一级的细石混凝土捣实，修补的混凝土用湿润的毛毯覆盖外包裹塑料布养护不少于7天。

2、混凝土少量蜂窝现象：混凝土表面出现蜂窝。

产生原因：混凝土坍落度过小，钢筋较密集使混凝土难以下落，振捣时局部漏振、欠振等。

施工措施：调整混凝土的施工坍落度，保证坍落度在满足施工要求条件下尽量较小。

根据天气状况和现场情况及时调整。

振捣混凝土按要求进行快插慢拔振捣棒，适度振捣，对钢筋较密处加强振捣，防止因振捣漏振、欠振的现象。

处理方法：对较小的蜂窝用清水冲刷干净后，用原混凝土配合比去掉粗骨料的水泥砂浆抹面压实。

对较大的蜂窝，要凿去薄弱松散部分及突出骨料颗粒，尽量剔成喇叭口，清理干净，用钢丝刷或压力水洗刷干净，支模后可用粒径10～20mm细石混凝土(比原标号高一级)仔细填塞捣实，在用湿润的毛毯覆盖养护不少于7天。

3、混凝土夹渣现象：钢筋混凝土构件中混凝土夹层存在，有松散混凝土层及夹杂物。

产生原因：混凝土浇筑间歇时间过长，使混凝土层间形成施工冷缝；上下层混凝土间存在杂物，形成夹渣；混凝土浇筑时，底部未铺水泥砂浆层或下层混凝土浮浆未清除。

施工措施：控制混凝土浇筑上下层间隔时间，防止混凝土层间形成施工冷缝。

混凝土墙柱根部缺陷（烂根）处理措施为了减少质量缺陷问题的发生，最大可能的保证、提高建筑工程质量，现针对本工程局部墙柱底部缺陷（烂根）质量通病进行分析，并提出相应处理及预防措施。

一、通病产生原因：1、模板下口缝隙封闭不严，导致混凝土跑浆。

2、浇筑前未浇灌足够50mm 厚以上的水泥砂浆。

3、墙柱模板底部木枋挤缝过多，造成混凝土吃模现象。

4、混凝土没有分层浇灌，下料不当，造成混凝土离析。

二、处理措施：1、在墙柱根部凿去薄弱松散部分混凝土及松动石子，凿出一条U 行凹槽。

2、用钢丝刷或压力水洗刷槽内杂物，对钢筋表面进行除锈，多次洗刷直至干净，湿润槽壁。

3、在墙体根部斜支模板。

模板支设要牢固，防止混凝土强度未达到要求之前受到扰动。

4、用粒径10-20mm 细石混凝土（比原混凝土标号高一级）进行浇注，仔细填塞、捣实。

5、加强养护。

6、混凝土强度达到要求后，拆除模板，将凸出的多余混凝土进行剔除。

三、缺陷修补质量控制：1、在缺陷修补施工前，施工人员应配合质检人员对缺陷进行详细检查，认真做好缺陷记录。

2、严格按照“三检”制度对缺陷修补的每道工序进行检查，修补处理每道工序应有相应的质量检查记录，上一道工序经验收合格后方可进行下一道工序施工。

否则，视为不合格，必须返工，不留质量隐患。

3、对于重要部位的缺陷修补，应有质检员进行全程跟踪检查，以确保工程质量。

四、加强预防措施：为保证工程质量，针对模板工程及混凝土工程，我项目部将加强对施工管理人员及施工班组的技术指导工作，在施工过程中要特别注意以下几点：1、支设模板前将剪力墙部位的杂物等清理干净；模板拼缝严密，防止漏浆。

2、严格按照混凝土的配合比施工，确保混凝土的和易性。

3、浇筑混凝土之前，先均匀浇筑一层50-100mm 厚的同强度等级的水泥砂浆或减少石子混凝土，以避免混凝土在下落过程中石子落在下面，造成石子过多砂浆偏少的现象。

4、用木枋封堵模板底部缝隙时，控制混凝土“吃模”现象。

混凝土质量缺陷修复方案技术交底第一篇：混凝土质量缺陷修复方案技术交底一、混凝土质量缺陷的产生原因及处理方法1、露筋现象： 1.l 原因分析：1.1.1 砼振捣时，振捣棒撞击钢筋，使钢筋移位。

1.1.2 梁、板底振捣不实，也可能出现露筋。

钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板。

1.1.3 钢筋砼结构断面较小，钢筋过密，如遇大石子卡在钢筋上，砼水泥浆不能充满钢筋周围。

1.2 预防措施：1.2.l灌注砼前，检查钢筋位置和保护层厚度是否准确。

1.2.2 为保证砼保护层的厚度。

要注意固定好垫块。

1.2.3为防止钢筋移位，严禁振捣棒撞击钢筋。

在钢筋密集处，可采用小号的振捣棒进行振捣。

保护层砼要振捣密实。

灌注砼前用清水将木模板充分湿润，并认真堵好缝隙。

1.2.4操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑好。

1.3 处理措施：将外露钢筋上的砼残渣和铁锈清理干净，用水冲洗湿润，再用l：2水泥砂浆抹压平整，如露筋较深，将薄弱砼剔除，冲刷干净湿润，用高一级的细石砼捣实，认真养护并不少于7天。

2、砼蜂窝现象砼局部疏松，砂浆少碎石多，碎石之间出现空隙，形成蜂窝状的孔洞。

2.1 原因分析：2.1.1 混凝土一次下料过多，没有分段、分层灌注，振捣不实或下料与振捣配合不好，未及时振捣又下料，因漏振而形成蜂窝。

2.1.2 模板孔隙未堵好，或模板支设不牢固，振捣混凝土时模板移位，造成严重漏浆或墙体烂根，形成蜂窝。

2.1.3混凝土配合比中粗骨料较多直接导致蜂窝。

2.1.4混凝土浇筑过程中下落高度超过2m，导致混凝土的离析而形成蜂窝。

2.2预防措施：混凝土自由倾落高度一般不得超过2m。

如超过，要采取串筒、溜槽等措施下料。

混凝土的振捣分层捣固。

灌注层的厚度不得超过振动器作用部分长度的1.25倍。

捣实混凝土拌合物时，插入式振捣器移动间距不大于其作用半径的1.5倍；对细骨料混凝土拌合物，则不大于其作用半径的1倍。

振捣器至模板的距离不大于振捣器有效作用半径的1/2。

2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。

裂缝产生原因分析和处理方案如下。

一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。

这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。

施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。

终凝后上荷过于集中也会造成网状裂缝。

2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。

又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。

还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。

3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。

4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。

5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。

过早养护会影响混凝土的胶结能力。
