管道常用规格

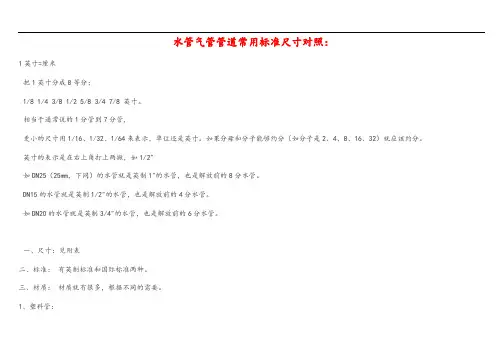

水管气管管道常用标准尺寸对照：1英寸=厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

..专业知识编辑整理..一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

..专业知识编辑整理..你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

管道规格表示方法
管道规格是指管道的尺寸、厚度、材质等参数，是管道设计和选择的重要依据。

在实际工程中，正确表示管道规格对于确保工程质量和安全至关重要。

因此，管道规格表示方法是工程设计和施工中不可忽视的重要环节。

本文将就管道规格表示方法进行详细介绍。

首先，管道规格的表示通常采用公称直径（DN）、壁厚和材质等参数。

公称
直径是指管道的标准直径，通常用毫米或英寸表示，如DN100、4inch等。

壁厚是
指管道壁的厚度，通常用毫米或英寸表示，如SCH40、6mm等。

材质是指管道的
材料，通常用钢、铸铁、塑料等表示。

这些参数的组合就构成了完整的管道规格表示。

其次，管道规格的表示方法还包括管道的标识码。

标识码是为了方便管理和识
别管道而设置的，通常由字母和数字组成，如P235GH、20#、Q345等。

这些标识
码代表了管道的材质、强度、耐压等性能，对于正确选择和使用管道至关重要。

另外，管道规格的表示方法还包括管道的标志。

标志是指管道上的标识符号，
用于表示管道的规格、材质、厂家等信息。

常见的管道标志包括标识牌、标识线、喷漆标识等，这些标志对于管道的安全使用和维护具有重要意义。

总之，管道规格表示方法是工程设计和施工中不可或缺的重要环节。

正确表示
管道规格对于确保工程质量和安全具有重要意义。

因此，在工程实践中，必须严格按照相关标准和规范进行管道规格的表示，确保管道的正确选择、安全使用和有效管理。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

水管气管管道常用标准尺寸对照：1英寸=厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

1 ..专业知识编辑整理..三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

管道尺寸对照表一、De、DN、d、φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表示方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

水管气管管道常用标准尺寸对照：1英寸=厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25的水管就是英制1"的水管，也是解放前的8分水管。

水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

1, 国家标准管道直径参数表1、常用的白铁管直径（亦称公称直径或是称呼直径）DN/mm有：DN15、DN20、DN 25 DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN1502、常用的低压流体（工作压力在3、常用的低压流体管件有：管接头、活接头、弯头、三通、四通、大小头、补心、外接头、丝堵 普通无缝钢管常用规格（外径）有：DN 57、DN60、DN73、DN76、DN89、DN102、DN108、DN114、DN133、DN140、D N159、DN168、DN219、DN245、DN2734、螺旋缝电焊钢管常用规格（外径）有：DN219、DN245、DN273、DN325、DN3 77、DN426、DN478、DN529、DN630、DN720等等2, 焊接钢管的外径与公称直径的对照表4分 DN15 Φ21.25*2.756分 DN20 Φ26.75*2.751寸 DN25 Φ33.5*3.251寸2 DN32 Φ42.25*3.251寸半 DN40 Φ48*3.52寸 DN50 Φ60*3.52寸半 DN65 Φ75.5*3.53寸 DN80 Φ88.5*44寸 DN100 Φ114*45寸 DN125 Φ140*4.56寸 DN150 Φ159*53, 谁有公称直径与钢管实际外径的对照表？塑料管也用外径表示，DN20-ф25mmDN25-ф32mm,一般来说，DN400-ф406mmDN450-ф457mm，用D108*5表示，DN50-ф60mmDN65-ф76(73)mm：公称直径为100MM的无缝钢管邮102*5，该钢管的内径为（108* 5-5）=98MM，公称直径是为了设计制造和维修的方便人为地规定的一种标准、垫片等结构尺寸与连接尺寸，也可以说，也应该作出管道规格对照表，也较公称通径，因此、法兰，DN80-ф89mmDN100-ф108mm,DN200-ф219mmDN250-ф273mm、铸铁管，DN200-ф219mmDN250-ф273mm，其他如钢筋混凝土管，DN500-ф530mmDN600-ф630mm,DN32-ф38mmDN40-ф45mm，公称直径和外径没有对应关系，DN500-ф508mmDN600-ф610mm，但是又不等于内径的一种管子直径的规格名称。
