电阻的测量2

二极电阻测量方法
二极管并非电阻，它是一种具有两个电极的半导体器件，只允许电流在单一方向上流动，因此被称为单向导电器件。

而电阻是电子设备中的被动元件，用来控制电路中的电流和电压。

你可能想要了解的是如何测量二极管的电阻，即其正向电阻和反向电阻。

以下是使用万用表测量二极管电阻的方法：
1.准备好万用表，并将选择档位调至欧姆档（Ω）。

注意，一般使用R×100或R×1k
挡，而不用R×1或R×10k挡。

因为R×1挡的电流太大，容易烧坏二极管，R×10k 挡的内电源电压太大，易击穿二极管。

2.将二极管的正极（阳极）与万用表的正极（一般为红表笔）相连，将二极管的负极
（阴极）与万用表的负极（一般为黑表笔）相连。

此时，二极管处在正向导通状态。

3.读取万用表上的数值，这就是二极管的正向电阻。

一般来说，正向电阻的阻值范围
多为几十欧姆到几千欧姆之间，具体数值还要根据二极管的型号来确定。

4.然后，调换表笔，即将红表笔接二极管的负极，黑表笔接二极管的正极，此时测量
的是二极管的反向电阻。

理论上，反向电阻的阻值应为无穷大。

5.如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，
说明二极管内部已经断路；两次测量的阻值相差不大，说明二极管性能欠佳。

在这些情况下，二极管就不能使用了。

测量电阻的方法测量电阻是电工、电子工程师和科学家在日常工作中经常进行的操作。

正确的电阻测量不仅可以保证电路的正常运行，还可以帮助工程师找出电路中的问题。

在进行电阻测量时，我们需要选择合适的测量方法和仪器，以确保测量结果的准确性和可靠性。

本文将介绍几种常见的测量电阻的方法。

1. 万用表测量法。

万用表是一种常用的电工测量仪器，可以用来测量电阻。

使用万用表测量电阻时，首先需要将待测电阻与万用表的电阻测量档位相匹配，然后将测量笔分别接触待测电阻的两端，读取万用表上显示的电阻数值即可。

需要注意的是，在测量电阻时，待测电阻必须是断电状态，否则会影响测量结果。

2. 电桥法。

电桥是一种精密测量电阻的仪器，通常用于测量较小阻值的电阻。

使用电桥进行电阻测量时，首先需要调节电桥的平衡，然后将待测电阻接入电桥电路中，通过调节电桥的平衡，最终可以得到待测电阻的准确数值。

电桥法的优点是测量精度高，适用于测量精密电阻和小阻值电阻。

3. 示波器法。

示波器是一种用于显示电信号波形的仪器，也可以用来测量电阻。

使用示波器进行电阻测量时，可以将待测电阻接入示波器电路中，通过观察示波器上显示的波形，可以得到待测电阻的电阻数值。

示波器法适用于测量电阻的变化趋势和动态特性。

4. 数字电桥法。

数字电桥是一种通过数字技术实现的电桥，可以用来测量电阻。

使用数字电桥进行电阻测量时，可以通过仪器上的数字显示直接读取待测电阻的数值，操作简便，测量结果准确。

数字电桥法适用于工业生产中对电阻进行快速、准确测量的场合。

总结。

以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。

在实际工作中，我们可以根据具体的测量需求和条件选择合适的测量方法和仪器，以确保测量结果的准确性和可靠性。

希望本文对您在电阻测量方面有所帮助。

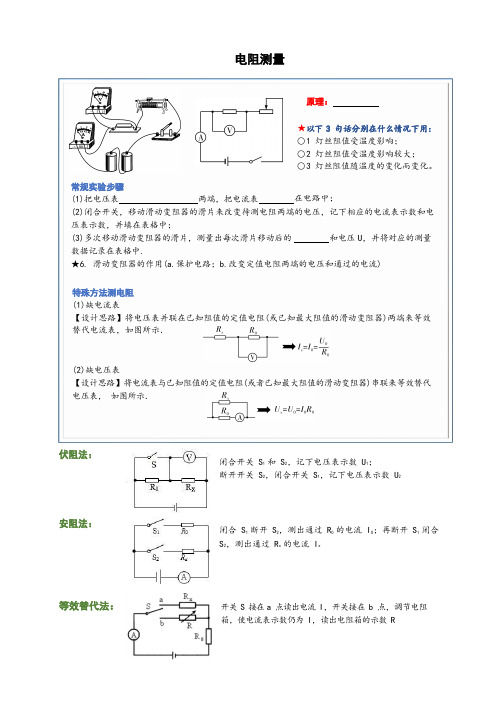

原理：★以下 3 句话分别在什么情况下用：○1 灯丝阻值受温度影响；○2 灯丝阻值受温度影响较大；○3 灯丝阻值随温度的变化而变化。

常规实验步骤(1)把电压表两端，把电流表在电路中；(2)闭合开关，移动滑动变阻器的滑片来改变待测电阻两端的电压，记下相应的电流表示数和电压表示数，并填在表格中；(3)多次移动滑动变阻器的滑片，测量出每次滑片移动后的和电压U，并将对应的测量数据记录在表格中.★6. 滑动变阻器的作用(a.保护电路；b.改变定值电阻两端的电压和通过的电流)特殊方法测电阻(1)缺电流表【设计思路】将电压表并联在已知阻值的定值电阻(或已知最大阻值的滑动变阻器)两端来等效替代电流表，如图所示．(2)缺电压表【设计思路】将电流表与已知阻值的定值电阻(或者已知最大阻值的滑动变阻器)串联来等效替代电压表，如图所示．电阻测量伏阻法：安阻法：等效替代法：闭合开关 S1 和 S2，记下电压表示数 U1；断开开关 S2，闭合开关 S1，记下电压表示数 U2闭合 S1 断开 S2，测出通过 R0 的电流 I0；再断开 S1 闭合S2，测出通过 R x 的电流 I x开关 S 接在a 点读出电流 I，开关接在 b 点，调节电阻箱，使电流表示数仍为 I，读出电阻箱的示数 R例1-1、（★）关于“用电压表和电流表测量定值电阻 R x 的阻值”的实验．（1）请你用笔画线代替导线完成图甲中的电路连接；（2）闭合开关后，调节滑动变阻器的滑片至某一位置时，电压表、电流表的示数如图乙所示，则定值电阻R x 的阻值为Ω；（3）在此电路中，滑动变阻器的作用是（不定项）。

A．保护电路B．控制待测电阻 R x 两端的电压不变C．改变电压和电流的数值，多次测量取平均值，减小误差D．改变电压和电流的数值，探究电流与电压的规律．例2-1、（★）用伏安法测定额定电压为 2.5 V 的小灯泡正常发光时的电阻。

(1)实验的原理是。

(2)在方框中画出电路图，并连接实物图。

测电阻的八种方法①最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷，但由于欧姆表的刻度不均，误差较大，只能粗略测量电阻.②最基础的测电阻方法——伏安法电流表外接法和内接法电路:这是电流表和电压表内阻都未知的情况下将就使用，都有原理设计误差。

如果电流表内阻已知，就意味着电流表分压已知，那就用电流表内接法，不用判断（大内偏大），无原理误差。

如果电压表内阻已知，就意味着电压表分流已知，那就用电流表外接法，不用判断（小外偏小），无原理误差。

③最精确的测电阻方法——等效替代法电路如图:④最灵活的测电阻方法（1）——安安法安安法核心也是伏安法，只是用安培表代替伏特表，所以安培表内阻必须知道。

电路如图:⑤最灵活的测电阻方法（2）——伏伏法伏伏法核心也是伏安法，只是用伏特表代替安培表，所以伏特表内阻必须知道。

电路如图：⑥测电流表内阻的专用方法——电流半偏法电路如图:⑦测电压表内阻的专用方法——电压半偏法电路如图:⑧利用比例关系测电阻的方法——电桥法电路如图所示:实验中调节电阻箱R₃，当电流计读数为零时，A、B两点的电势相等，R₁和R₃两端的电压相等，设为U₁。

同时R₂和Rₓ两端的电压也相等，设为U₂.根据欧姆定律有：U₁/R₁=U₂/R₂，U₁/R₃=U₃/Rₓ。

解得R₁/R₂=R₃/Rₓ，这就是电桥平衡的条件，可求出被测电阻Rₓ的阻值。

拓展方法：①伏阻法：本质上也是伏安法为基础，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用已知电阻电流代替未知电阻电流。

实验步骤:（a）S闭合测出R₀的电压为U₀; I = U₀ /R₀（b）再测出Rx的电压为Uₓ ; I=Uₓ/Rₓ（c）Rₓ= Uₓ×R₀/U₀原理设计误差：忽略了Rₓ真实电流大于测量电流，所以真实值小于测量值。

变式：若没有定值电阻R₀,有一个最大阻值为R₀的滑动变阻器,测出待测电阻Rₓ(有电压表）实验步骤(1)P到a时电压表的示数为U₁;(2)P到b时电压表的示数为U₂;(3)则Rx= U₂×R₀/ (U₁-U₂)②安阻法1.只有电流表（无电压表）如何测电阻电路图：实验步骤:（1）S闭合测出R₀的电流为I₀; U=I₀*R₀（2）在测出Rₓ的电流为Iₓ ; U=Iₓ*Rₓ（3）Rₓ= I₀*R₀/Iₓ改进方案一：实验步骤:(1)S1合，S2开电流表的示数为I₁；（U=I₁*Rₓ）（2）S2合，S1开电流表的示数为I₂；（ U=I₂*R₀）（3）Rₓ= I₂*R₀/I₁改进方案二：实验步骤：（1）S1合S2开测出电流表的示数为I₁; U=I₁*Rₓ（2） S1、S2闭合测出电流表的示数为I₂； U=(I2₂–I₂) *R₀（3）则待测电阻Rₓ= （ I₂- I₁）R₀/ I₁2.若没有定值电阻R₀，有一个最大阻值为R₀的滑动变阻器,能否测出待测电阻Rₓ呢?（有电流表）实验步骤:(1)P到a时电流表的示数为Ia; U=Ia*Rₓ(2)P到b时电流表的示数为Ib; U=Ib*(Rₓ+R₀)(3)则Rx= Ib*R₀/(Ia-Ib)3.只有电流表和定值电阻串接测出待测电阻Rₓ实验步骤：（1）S1、S2合电流表的示数为I₁； U=I₁*Rₓ（2）S1合S2开电流表的示数为I₂； U=I₂*(Rₓ+R₀）（3）Rₓ=I₂*R₀/（I₁-I₂）。

电阻的测量实验题2一、填空题1、（1分）用伏安法测电阻R值如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500 ，这电流表的内阻为____。

电压表内阻为____2、（1分）用伏安法测电阻R值，如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500Ω，则电流表的内阻为____Ω，电压表的内阻为____Ω。

3、（1分）采用内接法测电阻时，表示数为1.2V，示数为0.48A，表内阻为0.2Ω，则被测电阻的真实值为________Ω4、（1分）将电流表改装成伏特表的实验中，首先应测出电流表的内阻，一般用半偏法测定，电路如图所示，R1是阻值很大的变阻器，R2是电阻箱(阻值范围0～999欧或0～9999欧)。

测量步骤为：(1)把___调到最大值，断开____，合上___，调节___使G的指针偏转为____。

(2)再合上____，调节____，使指针正好停在满刻度的____，则电流表的内阻R g=____值。

5、（2分）在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上，如图所示。

（1）根据各点表示的数据描出I－U图线，由此求得该电阻的阻值R x为____Ω（保留两位有效数字）；（2）画出此实验的电路原理图。

6、（2分）把一个量程为6mA的电流表改装成欧姆表，如图所示。

电源电动势为3V。

a、b端分别为黑、红表笔。

测电流表的3mA刻度处对应的电阻刻度值为____Ω。

7、（2分）要把一定功率的电由甲地送到乙地，并使导线上损失的电功率相同，在输电电压为3300 V 和1.1 ×105 V时，导线横截面积之比为____。

（设两种条件下导线材料相同）8、（2分）如图所示为用电压表和电流表测电阻的一种连接方法, R x为待电阻, 如果的读数是4.50V, 的读数是12.0mA, 电压表的电阻是1.50kΩ, 那么R x的精确值是________Ω.9、（2分）欲测一个额定电压为5V的小电珠的额定功率(约为0.25W)，备有下列器材：(A)电压表（量程0~3V，内阻2kΩ）(B)电压表（量程0~6V，内阻4 kΩ）(C)电流表（量程0~50mA，内阻20 Ω）(D)电流表（量程0~0.6A，内阻0.01 Ω）(E)滑动变阻器（阻值0~20 Ω，额定电流1A）(F)电池组（电动势12V，内阻较小）(G)电键及导线应选用的实验器材有________________在下面方框中画出测量的电路图.10、（2分）5个阻值均为1Ω的电阻如图接入电路，若导线电阻可以忽略不计，则A、B两点之间的电阻为____。

电阻测量方法
首先，最常见的电阻测量方法是使用万用表。

在使用万用表测量电阻时，首先
需要将电路断开，然后将万用表的两个探针分别接在电阻两端，读取万用表上的电阻数值即可得到电阻的大小。

这种方法简单、快捷，适用于大多数情况下的电阻测量。

其次，还可以使用电桥进行电阻测量。

电桥是一种精密的仪器，可以用来测量
电阻的精确数值。

使用电桥进行电阻测量时，需要按照电桥的使用说明进行操作，通常需要调节电桥的平衡，使其指示器指向零位，然后读取电桥上的电阻数值。

这种方法适用于对电阻精确数值要求较高的情况。

另外，还可以通过电流-电压法进行电阻测量。

这种方法是利用欧姆定律，通
过测量电阻两端的电压和通过电阻的电流来计算电阻的数值。

通过测量电流和电压，然后利用欧姆定律的公式R=U/I来计算电阻的数值。

这种方法适用于需要实时监
测电阻数值的情况。

除了以上几种方法外，还有一些特殊情况下的电阻测量方法。

比如在测量电路
中的接地电阻时，可以使用接地电阻测试仪进行测量；在测量高阻值电阻时，可以使用高阻计进行测量。

这些方法都是针对特定情况下的电阻测量需求而设计的，可以根据实际情况选择合适的方法进行电阻测量。

总的来说，电阻的测量方法有多种，可以根据实际需求选择合适的方法进行测量。

无论是使用万用表、电桥，还是通过电流-电压法，都可以准确地测量电路中
的电阻数值。

在进行电阻测量时，需要注意选择合适的测量方法，并严格按照操作说明进行操作，以确保测量结果的准确性。

希望本文介绍的电阻测量方法对大家有所帮助。

电阻的测量方法（二）【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、掌握半偏法、等效替代法、电桥法则电阻原理，及误差分析。

【重点、难点】重点：半偏法、等效替代法、电桥法则电阻原理难点：误差分析【电阻的测量方法】2、半偏法：由于电表内阻的存在，半偏法适合用于测量表头的内阻（1）、限流电路：电路如图所示，此电路一般用于测量内阻较小的表头内阻，如灵敏电流计的内阻。

原理：R2支路与G支路电阻相同时流过的电流相同。

操作过程：①打开S2,R1调至最大值，②闭合S1；调节R1使电流表达到满偏值I m；③闭合S2，保持R1值不变，调节R2使电流表示数半偏；④读出R2的数值，即R2=R g误差分析：因R2的接入，电路的总电阻变小，总电流大于满偏电流I m，所以，流经R2的电流大于流经电流表G的电流，则，R2＜R g,所以，测量值偏小。

由上分析知R1与R g的比值越大，实验的误差越小，所以，提高电源的电动势可以减小实验误差。

请你回答这是为什么？你还能提出几个减小误差的方法？（2）、分压电路:电路如图所以，此电路一般用于测量内阻较大的表头内阻，如电压表的内阻。

原理：R1的数值与R V的数值相等时，分得电压相等操作过程：①R置于a端，R1调至0；②闭合S，调节R使电压表示数达到满偏值U m;③保持R值不变，调节R1，使电压表示数半偏；④读出R1的值，即，R1=R v误差分析：因R1的接入，Pe两端的电阻增大，电压U Pe增大，大于电压表的满偏值U m，则，R1两端电压大于U m/2,则，R1＞R v,即测量值偏大。

使用阻值较小的滑线变阻器；提高电源电动势可以减小实验误差。

请你回答这是为什么？【规律训练题】：1、(2007全国高考Ⅱ)有一电流表A，量程为1mA，内阻r g约为100Ω。

要求测量其内阻。

可选用的器材有：电阻箱R o，最大阻值为99 999.9Ω；滑动变阻器甲，最大阻值为10 kΩ滑动变阻器乙，最大阻值为2 kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。
