电阻测试方法电阻测试是电子电路中常见的一种测试方法,通过测试电路中的电阻值,可以判断电路中是否存在故障或者确定电路的工作状态。
在电子设备维修和电路设计中,电阻测试是非常重要的一环。
本文将介绍几种常见的电阻测试方法,希望能对大家有所帮助。
首先,我们来介绍最简单的电阻测试方法——使用万用表。
万用表是一种常用的电子测量仪器,通过它可以方便地测试电路中的电阻值。
在进行电阻测试时,我们首先需要将电路断电,并且将待测电阻与电路分离。
然后,将万用表的测试笔分别接触待测电阻的两端,读取万用表上显示的电阻值即可。
需要注意的是,在使用万用表进行电阻测试时,应该选择合适的量程,以确保测试结果的准确性。
其次,我们介绍一种更加精确的电阻测试方法——使用电桥。
电桥是一种精密的测量仪器,通过它可以更加准确地测试电路中的电阻值。
在使用电桥进行电阻测试时,我们需要按照电桥的使用说明进行连接,并进行相应的调节,直到电桥平衡。
在电桥平衡时,可以读取电桥上的示数,从而得到待测电阻的准确数值。
电桥在测量精度和稳定性上优于万用表,适用于对电阻值要求较高的场合。
除了使用仪器进行电阻测试,我们还可以通过观察电阻的颜色环来判断其电阻值。
在电子元件中,电阻通常会通过颜色环来标识其阻值,我们可以通过查阅电阻颜色环表,来判断电阻的阻值范围。
这种方法虽然不如仪器测量准确,但在一些简单的电路测试中,也是非常有效的。
最后,需要注意的是,在进行电阻测试时,应该选择合适的测试方法,并严格按照操作步骤进行。
同时,还需要注意保护好测试仪器,避免在测试过程中对仪器造成损坏。
另外,需要对测试结果进行合理的分析,结合实际电路情况,来判断电路的工作状态。
总之,电阻测试是电子电路测试中非常重要的一环,通过合理选择测试方法,可以更加准确地判断电路的工作状态,为电子设备的维修和电路设计提供有力的支持。
希望本文介绍的电阻测试方法能够对大家有所帮助。
测量电阻方法电阻是电学中的重要参数,它是导体对电流的阻碍程度的度量。
在电路中,我们经常需要测量电阻的数值,以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器,它可以用来测量电阻。
在使用万用表测量电阻时,首先需要将电路断开,然后将两个测量引线分别连接到电阻的两端,等待一段时间直到测量数值稳定,即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器,它可以用来测量较小的电阻值。
在使用电桥测量电阻时,首先需要将电桥调零,然后将待测电阻接入电桥电路中,调节电桥的平衡,最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时,首先需要将待测电阻接入电路中,然后通过电压表和电流表分别测量电路中的电压和电流数值,最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器,它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时,只需要将待测电阻接入电桥电路中,调节电桥的平衡,仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器,它也可以用来测量电阻。
在使用示波器测量电阻时,可以将待测电阻接入电路中,通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法,每种方法都有其适用的场合和特点。
在实际工作中,可以根据需要选择合适的测量方法来进行电阻测量,以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
测量电阻的四种巧法文件排版存档编号:[UYTR-OUPT28-KBNTL98-UYNN208]测量电阻的四种巧法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500 μA的电流表改装成一块量程为0~ V的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~ mA,内电阻约100 Ω)B.电流表G2(量程0~500 μA,内电阻约200 Ω)C.电池组E(电动势 V,内电阻未知)D.滑动变阻器R(0~25 Ω)E.电阻箱R1(总阻值9 999 Ω)F.保护电阻R2(阻值约100 Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500 μA的电流表改装成一块量程为0~2.0 V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0 mA,内电阻约100 Ω)B.电流表G2(量程0~500 μA,内电阻约200 Ω)C.电池组E(电动势3.0 V,内电阻未知)D.滑动变阻器R(0~25 Ω)E.电阻箱R1(总阻值9 999 Ω)F.保护电阻R2(阻值约100 Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500μA的电流表改装成一块量程为0~2.0V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0mA,内电阻约100Ω)B.电流表G2(量程0~500μA,内电阻约200Ω)C.电池组E(电动势3.0V,内电阻未知)D.滑动变阻器R(0~25Ω)E.电阻箱R1(总阻值9999Ω)F.保护电阻R2(阻值约100Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
四种测量接地电阻的方法接地电阻是指接地装置与大地之间的电阻,是评价接地装置性能的重要指标之一。
接地电阻的大小直接影响着接地系统的安全性能。
为了准确测量接地电阻,现有多种方法可供选择。
本文将介绍四种常用的测量接地电阻的方法。
一、电压降法电压降法是最常用的测量接地电阻的方法之一。
它利用了接地电阻与接地电流之间的线性关系。
在测量过程中,将一定电压施加到接地装置上,通过测量接地电流与施加电压之间的比值,可以得到接地电阻的数值。
这种方法简单易行,测量结果较为准确,但受到干扰较大时,测量结果可能会有较大误差。
二、电桥法电桥法是一种精确测量接地电阻的方法。
它利用了电桥平衡条件,通过调节电桥的参数使电桥达到平衡状态,从而测量出接地电阻的数值。
这种方法具有较高的精度,适用于精密测量场合。
但由于电桥的结构复杂,操作较为繁琐,需要较高的技术水平。
三、频率扫描法频率扫描法是一种较为先进的测量接地电阻的方法。
它利用了频率对接地电阻的影响,通过在不同频率下测量接地电阻的阻抗,从而得到接地电阻的数值。
这种方法能够减小外界干扰的影响,提高测量的准确性。
同时,频率扫描法还可以用于判断接地系统是否存在故障,具有一定的故障诊断能力。
四、反射法反射法是一种间接测量接地电阻的方法。
它利用了接地电阻与传输线特性之间的关系。
在测量过程中,将信号源接入接地装置,经过传输线传输到另一端,并反射回来。
通过测量信号源与反射信号之间的差异,可以推算出接地电阻的数值。
这种方法适用于大地接地电阻的测量,具有较高的测量精度。
测量接地电阻的方法有电压降法、电桥法、频率扫描法和反射法。
每种方法都有其适用的场合和特点。
在实际应用中,需要根据具体情况选择合适的测量方法,并注意排除干扰因素,以确保测量结果的准确性和可靠性。

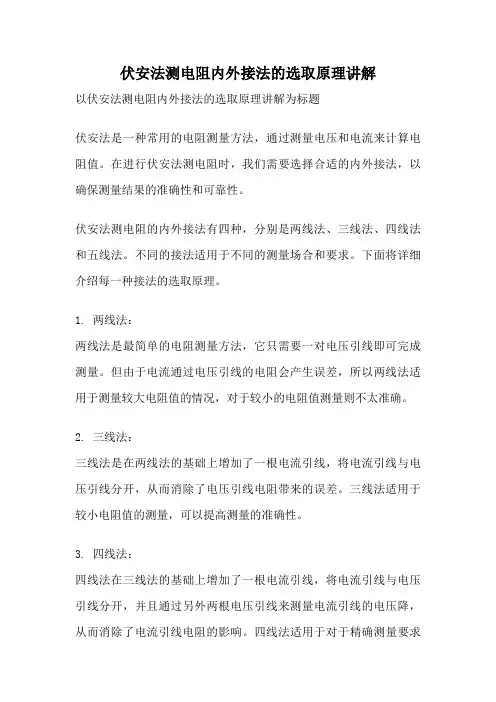

伏安法测电阻内外接法的选取原理讲解以伏安法测电阻内外接法的选取原理讲解为标题伏安法是一种常用的电阻测量方法,通过测量电压和电流来计算电阻值。
在进行伏安法测电阻时,我们需要选择合适的内外接法,以确保测量结果的准确性和可靠性。
伏安法测电阻的内外接法有四种,分别是两线法、三线法、四线法和五线法。
不同的接法适用于不同的测量场合和要求。
下面将详细介绍每一种接法的选取原理。
1. 两线法:两线法是最简单的电阻测量方法,它只需要一对电压引线即可完成测量。
但由于电流通过电压引线的电阻会产生误差,所以两线法适用于测量较大电阻值的情况,对于较小的电阻值测量则不太准确。
2. 三线法:三线法是在两线法的基础上增加了一根电流引线,将电流引线与电压引线分开,从而消除了电压引线电阻带来的误差。
三线法适用于较小电阻值的测量,可以提高测量的准确性。
3. 四线法:四线法在三线法的基础上增加了一根电流引线,将电流引线与电压引线分开,并且通过另外两根电压引线来测量电流引线的电压降,从而消除了电流引线电阻的影响。
四线法适用于对于精确测量要求较高的场合,可以排除引线电阻对测量结果的影响。
4. 五线法:五线法在四线法的基础上增加了一根电流引线,将电流引线与电压引线分开,并通过两根电流引线来测量电压引线的电压降,从而消除了电流引线电阻和电压引线电阻的影响。
五线法是最精确的电阻测量方法,适用于对测量结果要求非常高的场合。
在选择内外接法时,需要根据测量的电阻值大小、测量要求的精确度以及实际测量条件来综合考虑。
对于较大电阻值的测量,可以选择两线法或三线法;对于较小电阻值的测量,可以选择三线法或四线法;对于精确测量要求较高的场合,可以选择四线法或五线法。
伏安法测电阻内外接法的选取原理是根据测量要求和实际条件来选择合适的接法,以确保测量结果的准确性和可靠性。
根据电阻值大小、测量要求的精确度以及实际测量条件来综合考虑,选择合适的内外接法进行电阻测量。
变压器直流电阻测量方法变压器直流电阻是指在直流条件下,测量变压器绕组的电阻值。
直流电阻测量方法主要有四种:伏安法、比值法、桥接法和串接法。
1. 伏安法:利用直流电压源和电流表,通过测量电压和电流的值,计算出电阻值。
这种方法简单易行,适用于小功率的变压器。
2. 比值法:利用一个已知电阻作为参照电阻和一个未知电阻,通过将它们连接在不同变压比的两个绕组上,测量两端的电压,利用比值公式计算未知电阻值。
这种方法适用于大功率变压器及高压变压器。
3. 桥接法:利用电阻桥来测量变压器绕组的电阻值。
传统的电阻桥由四个电阻组成,其中一个为未知电阻,另外三个电阻组成一个平衡电桥,通过调节电阻的值,使电桥两端的电压为零,此时未知电阻等于已知电阻的比例值。
这种方法精度较高,适用于各种类型的变压器。
4. 串接法:将已知电阻串联在变压器的绕组上,然后测量串联电阻和电压,通过计算得出电阻值。
该方法适用于对变压器的整体电阻进行测量。
在进行变压器直流电阻测量时,还需要注意以下几点:1. 测量时应断开变压器与电网的连接,确保测量时没有其他电路对测量结果的影响。
2. 应选择合适的电流大小,一般不超过变压器的额定电流,否则可能会烧坏绕组。
3. 测量结束后,应将电流源和电压表的电流接头与变压器上的绕组断开,避免长时间通电造成绕组过热。
4. 测量结果的精度受到绕组温度、电阻材料、接触电阻等因素的影响,因此应注意环境条件的控制。
总之,变压器直流电阻测量是一种常用的电气测试方法,在变压器的安装、运行、维护中具有重要的应用价值。
通过选择适当的测量方法和注意测量细节,可以准确、可靠地得到变压器绕组的电阻值,以确保变压器正常工作。
电阻测量的6种方法一、电压法测量电阻电压法是最常用的电阻测量方法之一。
该方法基于欧姆定律,即U=IR,其中U为电压,I为电流,R为电阻。
在测量电阻时,通过施加一个已知的电压,然后测量通过电阻的电流,根据欧姆定律可以计算出电阻的值。
这种方法简单易行,适用于各种电阻测量。
二、电流法测量电阻电流法是另一种常用的电阻测量方法。
该方法基于欧姆定律,同样使用U=IR的公式,但是在测量时,通过施加一个已知的电流,然后测量电阻两端的电压,根据欧姆定律计算出电阻的值。
和电压法相比,电流法的原理相同,但是测量方式不同,适用于不同的情况。
三、桥式测量法桥式测量法是一种精确测量电阻的方法。
该方法使用了电桥的原理,通过调节电桥的参数,使得电桥平衡,即电流通过电桥为零。
通过测量电桥平衡时的参数值,可以计算出未知电阻的值。
这种方法适用于需要高精度测量电阻的情况,例如在实验室中进行科学研究。
四、电位差法测量电阻电位差法是一种基于电势差测量电阻的方法。
该方法利用了电阻两端的电势差与电流的关系,通过测量电阻两端的电势差和电流的值,可以计算出电阻的值。
这种方法适用于需要测量小阻值的情况,例如测量电路中的接触电阻。
五、电磁感应法测量电阻电磁感应法是一种利用电磁感应现象测量电阻的方法。
该方法通过改变电阻中的电流,产生磁场,然后测量磁场的变化情况,从而计算出电阻的值。
这种方法适用于需要非接触测量电阻的情况,例如在高温或高压环境中进行测量。
六、温度补偿法测量电阻温度补偿法是一种校正电阻测量误差的方法。
由于电阻的值和温度有关,当温度发生变化时,电阻的值也会发生变化。
为了减小温度对测量结果的影响,可以通过测量电阻和环境温度的值,进行温度补偿计算,从而得到准确的电阻值。
这种方法适用于需要精确测量电阻的情况,例如在工业生产中的质量控制。
电阻测量有多种方法,可以根据实际需要选择合适的方法进行测量。
无论是使用电压法、电流法还是其他方法,关键是根据测量对象的特点和要求,选择合适的测量方法,并进行准确可靠的测量。
测量电阻的四种实验方案
作者:刘扬
来源:《中学理科·初中版》2008年第08期
电阻是导体本身的一种性质,在常温下每个导体的电阻有一个确定的数值.如何通过实验测量它的阻值呢?下面总结了四种测电阻的方法,供大家参考.
一、伏安法
1.测量器材:一个电池组、一个开关、导线若干、一个滑动变阻器、一个电流表、一个电压表和待测电阻R x.
2.测量电路如图1
3.测量方法及需测物理量:
①按图1电路图连接实物电路;
②闭合开关S,移动滑动变阻器滑片P分别到三个不同的位置,把数据填入下表,并计算出电阻.
二、伏阻法
(一)接两次电路测两个电压值
1.测量器材:一个电池组、一个开关、导线若干、一个已知阻值R0、电压表和待测电阻R x.
2.测量电路如图2.
3.测量方法及需测物理量:
①按图2电路图连接实物电路;
②闭合开关S,用电压表测出R0两端电压记为U1;
③把电压表两接线柱改接在R x两端,记下此时电压表示数U2.
4.推导被测电阻R x表达式:
∵串联电路中各处电流相等。
电阻测量方法
首先,最常见的电阻测量方法是使用万用表。
在使用万用表测量电阻时,首先
需要将电路断开,然后将万用表的两个探针分别接在电阻两端,读取万用表上的电阻数值即可得到电阻的大小。
这种方法简单、快捷,适用于大多数情况下的电阻测量。
其次,还可以使用电桥进行电阻测量。
电桥是一种精密的仪器,可以用来测量
电阻的精确数值。
使用电桥进行电阻测量时,需要按照电桥的使用说明进行操作,通常需要调节电桥的平衡,使其指示器指向零位,然后读取电桥上的电阻数值。
这种方法适用于对电阻精确数值要求较高的情况。
另外,还可以通过电流-电压法进行电阻测量。
这种方法是利用欧姆定律,通
过测量电阻两端的电压和通过电阻的电流来计算电阻的数值。
通过测量电流和电压,然后利用欧姆定律的公式R=U/I来计算电阻的数值。
这种方法适用于需要实时监
测电阻数值的情况。
除了以上几种方法外,还有一些特殊情况下的电阻测量方法。
比如在测量电路
中的接地电阻时,可以使用接地电阻测试仪进行测量;在测量高阻值电阻时,可以使用高阻计进行测量。
这些方法都是针对特定情况下的电阻测量需求而设计的,可以根据实际情况选择合适的方法进行电阻测量。
总的来说,电阻的测量方法有多种,可以根据实际需求选择合适的方法进行测量。
无论是使用万用表、电桥,还是通过电流-电压法,都可以准确地测量电路中
的电阻数值。
在进行电阻测量时,需要注意选择合适的测量方法,并严格按照操作说明进行操作,以确保测量结果的准确性。
希望本文介绍的电阻测量方法对大家有所帮助。
高中物理测量电阻的四种种方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱交流待测电阻,假定二者对电路所起的作用相反(如电流或电压相等),那么待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图衔接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调理滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,坚持滑动变阻器滑片P位置不变,调理电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调理滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,坚持滑动变阻器滑片P位置不变,调理电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同窗预备把量程为0~500 μA的电流表改装成一块量程为0~2.0 V 的电压表。
他为了可以更准确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A .电流表G 1(量程0~1.0 mA ,内电阻约100 Ω)B .电流表G 2(量程0~500 μA ,内电阻约200 Ω)C .电池组E (电动势3.0 V ,内电阻未知)D .滑动变阻器R (0~25 Ω)E .电阻箱R 1(总阻值9 999 Ω)F .维护电阻R 2(阻值约100 Ω)G .单刀单掷开关S 1,单刀双掷开关S 2(1)实验中该同窗先合上开关S 1,再将开关S 2与a 相连,调理滑动变阻器R ,当电流表G 2有某一合理的示数时,记下电流表G 1的示数I ;然后将开关S 2与b 相连,坚持________不变,调理________,使电流表G 1的示数仍为I 时,读取电阻箱的读数r 。
测电阻的六种方法哇塞,测电阻可是个很重要的事情呢!那测电阻有六种方法哦!第一种就是伏安法啦,这可是很经典的呢!步骤就是用电压表测出电阻两端的电压,再用电流表测出通过电阻的电流,然后根据欧姆定律 R=U/I 就可以算出电阻啦。
但要注意哦,电压表和电流表的量程要选对呀,不然可就测不准啦。
还有就是接线要牢固,可别松松垮垮的。
在这个过程中,只要操作规范,安全性还是很高的,稳定性也不错呢。
这种方法应用场景很广泛呀,像在一些简单的电路测量中就经常用到呢,它的优势就是原理简单易懂呀。
比如说,在我们学物理做实验的时候,不就经常用伏安法测电阻嘛,效果那可是杠杠的!第二种是欧姆表法。
就是用欧姆表直接测量电阻呀。
操作起来也不难,选好量程,把表笔接在电阻两端就行啦。
不过也要注意,测量前要先调零哦。
这个过程也是很安全的啦,不用担心会出啥问题。
它适用于一些不太精确的快速测量,优势就是方便快捷呀。
就好像你着急知道一个大概电阻值的时候,用它就很合适呀!第三种是电桥法。
哎呀呀,这个就有点复杂啦。
它是通过调节电桥平衡来测电阻的。
步骤稍微有点多哦,但只要仔细点也能搞定。
注意桥臂电阻的选择要合适哦。
这可是个很精密的方法呢,安全性和稳定性都没得说。
一般在要求比较高的测量中会用到,它的优势就是测量精度高呀。
这不就像一个追求完美的工匠,一点点打磨出最精确的结果嘛!第四种是替代法。
嘿嘿,就是用一个已知电阻去替代要测的电阻呀。
这可有趣啦,就像找替身一样。
操作也不难,就是不断调整,直到效果一样。
要注意替代要准确哦。
这种方法很稳定呀,而且在一些特殊情况下特别好用。
就好比你有个特别的任务,它就是那个最合适的人选呀!第五种是比例法。
根据电阻之间的比例关系来测呀。
这也挺有意思的,就像玩跷跷板一样,找到平衡。
步骤要仔细哦,不能马虎。
它的安全性和稳定性也不错呢。
在一些需要对比测量的场合就很有用啦,优势就是能快速找到比例关系呀。
第六种是直流双臂电桥法。
哇哦,这个可专业啦。
多种方法测量未知电阻值(一)伏安法测电阻1.原理:由欧姆定律推出2.电路图:(见图1)(二)测电阻的几种特殊方法1.只用电压表,不用电流表方法一:如果只用一只电压表,用图3所示的电路可以测出未知Rx的阻值。
具体的作法是先用电压表测出Rx两端的电压为Ux;再用这只电压表测出定值电阻R0两端的电压为U0。
根据测得的电压值Ux、U0和定值电阻的阻值R0,可计算出Rx的值为:用这种方法测电阻时一只电压表要连接两次。
方法二:如果只用一个电压表,并且要求只能连接一次电路,用图4所示的电路可以测出未知Rx的阻值。
具体的作法是先闭合S1,读出电压表的示数为U1,再同时闭合S1和S2,读出这时电压表的示数为U2。
根据测得的电压值U1、U2和定值电阻的阻值R0。
根据分压公式可计算出Rx的值:方法三:如果只用一个电压表,并且要求只能连接一次电路,用图5所示的电路可以测出未知Rx的阻值。
具体的作法是先把滑动变阻器的滑片P调至B端,闭合开关,记下电压表示数U1;把滑动变阻器的滑片P调至A端,记下电压表示数U2。
根据测得的电压值U1、U2和定值电阻的阻值R0,可计算出Rx的值:以上方法,需要测量两次电压,所以也叫“伏伏法”;根据所给器材有电压表和一个已知阻值的电阻R0,所以又叫“伏阻法”。
2.只用电流表,不用电压表方法一:如果只用一只电流表,用图6所示的电路可以测出未知Rx的阻值。
先后用电流表测出通过R0和Rx的电流分别为I0、Ix,根据测得的电流值I0、Ix和定值电阻的阻值R0,根据分流公式可计算出Rx的值为方法二:用图7所示的实验电路也可以测出未知Rx的阻值。
先闭合开关S1,读出电流表的示数为I1,再断开S1闭合S2,读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值R0。
根据分流公式可计算出Rx的值:方法三:如果只用一个电流表,并且要求只能连接一次电路,用图8所示的电路也可以测出未知Rx的阻值。
具体的作法:是先闭合开关S1,读出电流表的示数为I1,再同时闭合S1、S2,读出这时电流表的示数为I2。
电阻的测量知识点
一、电阻测量
1、电阻的概念
电阻是指有源构件对电流或其他电能量的限制作用,可以使用普通电桥电路将电阻测
量为它的电势差U和电流I之间的函数关系:U/I=R,其中R是电阻的系数,单位是欧姆。
2、电阻的单位
电阻的单位为欧姆,称为特定的电阻的表示电阻的系数。
1欧姆的电阻等于1伏特差
分电压,分配给1安培电流时的功率。
3、电阻的四种测量方法
(1)电应力法。
常用办法是直接接电压U在电阻R上,测电流I,电势差U、和电流I
之间关系:U/I=R,从而测得其电阻大小;
(2)电磁应力法。
通过把原阻R放在磁场中,比较其绕组旋转的能量小,从而求出R
的大小;
(3)镍铬温度补偿法。
通过把原阻置于精密控制的温度条件中,其变抵抗值变化小受
温度影响;
(4)测量结构变阻法。
通过用三脚架把原阻及其周围相连的一定结构量连接一起,将
一定电阻R试加数值电压U,测量其变化R1,由R1/R=X,计算出原阻大小;
4、电阻测量仪
电阻测量仪由电动系统、测量系统两部分组成,均由各种电子器件组成,基本结构是
一个采样系统,它能够将待测量的参数变化成一定的电压和电流大小,然后根据测量准则
计算出相应的电阻大小。
五、总结
电阻是普通电路中最常用的构件之一。
它可以在电气设备中使用,可以作为电路中的
基本元素,可以测量电压和电流变化之间的关系。
常用的测量方法有电应力法、电磁应力法、镍铬温度补偿法和测量结构变阻法等,单位是欧姆,电阻测量仪通常由电动系统和测
量系统构成,将待测量的参数变化成一定的电压和电流大小,用来测量某一特定的电阻大小。
测电阻的六种方法测电阻是电子技术中常见的实验和测试内容之一,下面介绍六种常用的测电阻方法。
第一种方法是用万用表测量电阻。
万用表是一种常见的测量电阻的仪器,一般包括一个旋钮和多个测量范围档位。
使用时,可以将电阻接入测量档位,然后旋转旋钮选择合适的测量范围,读取显示屏上的数值即可得到电阻值。
第二种方法是用电桥测量电阻。
电桥是一种测量电阻的精密仪器,由电源、电流计、电压计和测量物等组成。
使用时,先接好电源和测量物,调节电源,将电流计和电压计上的游标对准零位,然后调节电源使电流计的读数为零,最后调整电阻箱使得电压计读数为零,此时电阻箱上的电阻值即为测量物的电阻值。
第三种方法是利用欧姆表测量电阻。
欧姆表是一种专门用来测量电阻的仪器,它的工作原理是利用通过电阻产生的电流与电阻成正比的关系来测量电阻。
使用时,将电阻接入欧姆表的测量接口,然后读取仪器上的数值,即可得到电阻值。
第四种方法是利用电流表和电压表测量电阻。
这种方法常用于测量较大的电阻或带电器件的电阻。
先用电压表测量电阻两端的电压,再用电流表测量电阻上的电流,然后根据欧姆定律即可计算出电阻值。
第五种方法是使用RC电路测量电阻。
在一个RC电路中,当电容器放电时,电流的变化与电阻成正比,通过测量电流的变化可以计算出电阻值。
具体方法是先将电阻接入RC电路中,然后通过测量电流的变化来计算电阻值。
第六种方法是使用四引脚测阻器测量电阻。
四引脚测阻器是一种用来测量小电阻的高精度仪器,其四个引脚分别为电源引脚、测量引脚和两个输入引脚。
使用时,将待测电阻接入测量引脚,并接通电源,然后测量仪器上的显示值,即可得到电阻值。
综上所述,测量电阻的六种方法分别是用万用表测量、用电桥测量、利用欧姆表测量、利用电流表和电压表测量、使用RC电路测量以及使用四引脚测阻器测量。
不同的方法适用于不同的场合和要求,根据需要选择合适的方法进行测量。
九年级物理测电阻方法电阻测量的几种方法一、伏安法测电阻根据欧姆定律可得。
用电压表和电流表测出待测电阻两端的电压和通过的电流,就可以计算出电阻。
这种同时用电压表和电流表测电阻的方法称为伏安法。
1.实验器材:电压表1只、电流表1只、滑动变阻器1只、单刀开关1个、电源、导线、待测电阻 1只。
2.实验电路图如图1-1所示。
3.测量的物理量及待测电阻的表达式闭合开关S,移动滑动变阻器的滑片使电压表上有合适的读数,读出电压表的示数U和电流表的示数I,则(实际测电阻时,一般测三组读数,求出每一组读数对应的电阻,再求三个电阻值的平均值作为待测电阻的阻值)。
例1.(2014宜宾中考)电压表内阻较大,在实际电路中也有一定电流通过。
紫琪同学为了测量一电压表的(阻值已知)、内阻,她找来电源、电流表、定值电阻R1.实验器材:电流表1只、单刀开关1个、定值电阻1只、电源、导线、待测电阻 1只。
2.实验电路图如图2-1所示。
3.测量的物理量及待测电阻的表达式把电流表与定值电阻Ro串联在一起,闭合开关S,用电流表测出流过定值电阻Ro 中的电流Io;断开开关S,再把电流表与待测电阻Rx串联在一起,用电流表测出流过待测电阻Rx 中的电流Ix。
因为Ro与Rx两端的电压相等,所以Io Ro=IxRx,解得。
方法二1.实验器材:电流表1只、单刀开关2个、定值电阻1只、电源、导线、待测电阻 1只。
2.实验电路图如图2-2所示。
3.测量的物理量及待测电阻电源的表达式闭合开关S1,断开S2,测出流过定值电阻Ro中的电流Io ;闭合开关S1、S2,测出电路中的总电流I。
因为Ro与Rx两端的电压相等,所以Io Ro=(I-Io)Rx,解得。
例2.(2014北京中考)晓亮利用阻值为R的定值电阻和一块电流表测量未知电阻Rx的阻值。
他选择了满足这个实验要求的器材,并连接了部分实验电路,如图2-2-1所示。
(1)为了测出电阻Rx的阻值,请添加一根导线完成如图所示的实验电路的连接。
高中物理测量电阻的四种种方法在高中物理中,测量电阻的方法有很多种。
下面将介绍四种常用的方法。
1.伏安法伏安法是一种常用的方法,通过测量电流和电压之间的关系来计算电阻。
具体步骤如下:首先,将待测电阻与一个已知电阻串联,然后接入恒流电源。
通过改变恒流电源的电流,可以得到不同的电压值。
记录下不同电流对应的电压值,使用欧姆定律即可计算出电阻值。
伏安法的优点是测量结果准确,不受电源电压波动的影响,但需要注意电源电流不能过大,避免破坏待测电阻。
2.桥式测量法桥式测量法使用一个称为电阻桥的电路来测量电阻。
常用的桥式电路有绝对电阻桥和相对电阻桥。
以下以绝对电阻桥为例进行介绍。
首先,将待测电阻与已知电阻串联,然后与一个校准电阻器相连,形成一个电阻桥。
通过调节校准电阻器的阻值,使桥路两边的电压差为零,即平衡状态。
同时记录下校准电阻器的阻值,即可计算出待测电阻值。
相对电阻桥与绝对电阻桥的原理类似,只是相对电阻桥只对变化的电阻进行测量。
3.多用电表法多用电表法是一种简单、直接的电阻测量方法。
将待测电阻与一个多用电表相连,选择电阻档位,记录下电表的示数。
根据欧姆定律,可以根据电流值和电压值计算出电阻值。
多用电表法的优点是操作简单,但由于电表的内阻不为零,可能会对测量结果产生一定误差。
4.调零电流法调零电流法是一种差动测量法,通过调零后,只测量被测电阻产生的电流。
通过对比待测电阻与已知电阻两者之间的电流差异,可以计算出待测电阻的值。
调零电流法的优点是可以排除电源、电表内阻等因素的影响,提高测量的准确性。
总结起来,这四种方法分别是伏安法、桥式测量法、多用电表法和调零电流法。
每种方法都有自己的特点和适用范围,需要根据实际情况进行选择。
在实际测量中,我们可以根据待测电阻的阻值、测量精度要求以及实验条件的限制来选择合适的测量方法。
“伏安法”之外巧测电阻的四种方法
(1)给你电池组,已知阻值的定值电阻R1,待测未知电阻R x,
安培表和单刀双掷开关各一个,导线若干.用以上器材测出R x的最佳电路和方法是什么?
①电路图如1所示:
②方法是将S拨到①的位置读出示数为I1;将S拨到②的位置读出示数为I2;根据电压为电源电压,两次都相同。
即:
(2)将上面的题中电流表换成电压表,再测电阻R x的值。
①电路图如图2所示:
②方法是将上拨到①的位置,可测出R1上的电压U1;将S拨到②的位置,可测出R x和R1的总电压U2.根据电流相同,
(3)将(2)题中的单刀双掷开双换成一个单刀单掷开关,再将定值电阻R1换成一个滑动变阻器,滑动变阻器的规格已知,用R′表示.再测R x的阻值。
①电路图如图3所示:
②方法是将滑片P滑到a点时可测出R x上的电压U1;将滑片P滑到b点时可测出R x和R′上的电压U2.根据R x和R′串联,
(4)将(3)题的电压表换成电流表,再测R x的值。
①电路图如图4所示:
②方法是闭合S,将滑片P滑到a点,可测R x的电流I1;再滑到b端测R x和R′的电流I2.又由于电流电压是固定不变的.所以,U=I1R x;
以上四种方法,中考试题也常常出现,请大家认真对待。
测量电阻的四种方法
测量电阻实验,能够检验学生对基本电学仪器的使用、对电学基本规律的掌握,还能够培养学生的发散思维能力和创新意识。
【问题】同学们要测量电阻R x的阻值(其阻值约几百欧),实验室能提供的器材有:干电池两节、电流表、电压表、滑动变阻器(“100Ω、2A”)、开关各一只、导线若干。
(1)某同学设计的实验电路如图1所示,并要用此电路测量待测电阻R x的阻值,你认为这个方法是否可行?简述你的观点。
(2)如果上述方法可行,画出电路图,并写出主要实验步骤和R x表达式.如果上述方法不可行,请你利用题中已有的器材设计出一种可行的实验方案。
画出电路图,并写出主要实验步骤和R x表达式。
分析:“伏安法”是测量未知电阻的基本方法,用电流表测出通过电阻的电流I,用电压表测出电阻两端的电压U,再利用R=U/I就可以计算出电阻的阻值。
从图1看出,这就是“伏安法”测量电阻的典型电路图。
不过,你要认为它能测量待测电阻R x的阻值,好像还为时过早。
因为题目告诉我们电阻R x的阻值约几百欧,而电源电压最大只有3V。
你可以估算一下电路中的电流,也就是零点零几安,与图中电流表的最小分度值大致相当。
换句话说,用电流表是无法准确测出电路中的电流的。
所以,无法用这种方法测量电阻的阻值。
那么如何利用题中已有的器材测量出R x呢?只有在实验原理上想办法。
既然电流表无法正常使用,那么用电压表和滑动变阻器能否测出R x?当然能。
方法是让滑动变阻器的阻值一次为零,一次最大(100Ω),分别记下电压表的读数,再利用串联电路中的规律即可计算出R x的阻值。
这样看来,利用图1也能测出R x,只是不用关心电流表了。
所以题目第一问回答“可行”、“不可行”都对,关键是理由不同。
答案:方案一:(1)不可行。
因为按此电路用“伏安法”测量未知电阻时,电路中的电流太小,电流表无法准确测出电路中的电流。
(2)按图2连接好电路,将滑动变阻器的滑片移到阻值最大处,记下电压表的示数U1;再把滑片移到阻值为零处,记下电压表的示数U2(即电源电压)。
根据
方案二:(1)可行。
按此图实验时,可以不用管电流表示数,通过电压表和滑动变阻器就能测出R x。
(2)按图3连接好电路,将滑动变阻器的滑片移到阻值最大处,记下电压表的示数U1;再把滑片移到阻值为零处,记下电压表的示数U2(即电源电压)。
根据
【反思】题目考查在具体情景下电阻的测量。
给我们的启发是,实际的事物是复杂的,理论上可行的,实际中受各种条件的制约,可能不一定行的通。
所谓“纸上得来终觉浅,绝知此事要躬行”就是这个道理。
、
链接:测量电阻值的其它方法
若给你以下实验器材:电源(电压未知且不变)一个、开关一个、导线若干、未知电阻一个,请自己选择添加实验器材,设计一测未知电阻的实验,要求:说明实验原理,画出电路图,简要写出实验过程并及未知电阻的数学表达式。
【方案一】
添加器材:电压表两只、定值电阻(已知阻值R0)一只。
实验原理:串联电路电流处处相等。
实验过程:按图4所示电路图连接电路,电压表选择合适量程,闭合开关后分别读出两表的示数分别是U1、U2。
表达式:由于在串联电路中各处的电流相等。
所以有:则
【方案二】
添加器材:电流表两只、定值电阻(已知阻值R0)一只。
实验原理:并联电路各支路两端的电压相等。
实验过程:按图5所示电路图连接电路,电流表选择合适量程,闭合开关后分别读出两表的示数分别是I1、I2。
表达式:由于在并联电路中各支路两端的电压相等,所以有:,则:。
【方案三】
添加器材:电压表一只、定值电阻(已知阻值R0)一只。
实验原理:串联电路中电流处处相等。
实验过程:按图6所示电路图连接电路,电压表选择合适量程,读出开关闭合前后电压表的示数分别是U1、U2。
表达式:开关闭合前R0与R x组成串联电路,电压表测的U1是R x两端的电压;开关闭合后R0被短路,电压表测的U2是R x的电压也是电源电压。
在串联电路中,由于流过R0与R x的
电流相等,即:。
所以:
【方案四】
添加器材:电流表一只、定值电阻(已知阻值R0)一只。
实验原理:电源电压相等
实验过程:按图7所示电路图连接电路,电流表选择合适量程,读出开关闭合前后电流表的示数分别是I1与I2。
表达式:开关闭合前R0与R x组成串联电路,电流表测的I1为串联电路的电流;开关闭合后,电路中只有R x,电流表测的I2为R x的电流,由于开关闭合前后电源电压不变,所以:
,解得:。
以上四种设计方案,从不同的角度结合串、并联电路的特点及欧姆定律等知识点解决了同一个问题,此题的设计方案还有很多,限于篇幅在此就不一一列举。
当然,一题多解的目的不是在于“多”,而是启迪思维、开拓思路、培养发散思维能力,从而让学生学会融会贯通的运用知识分析问题、解决问题。
