DC-DC电源模块常见应用问题分析与解决

书山有路勤为径；学海无涯苦作舟

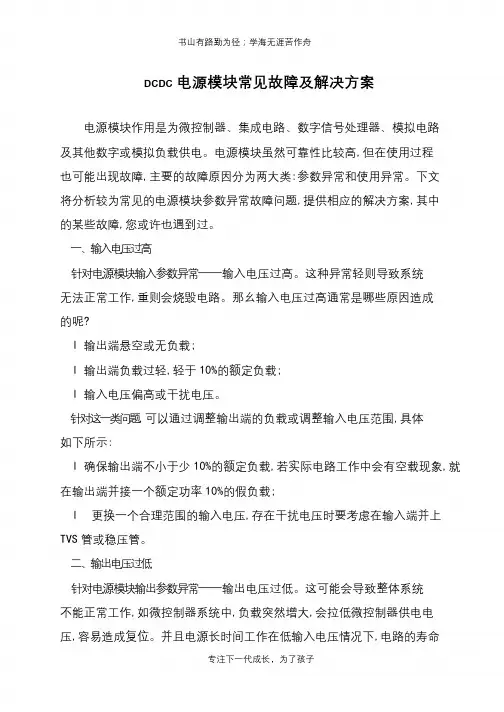

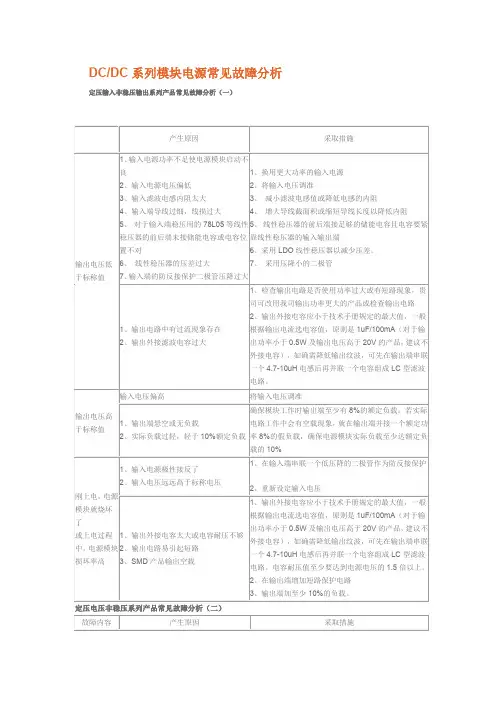

DCDC电源模块常见故障及解决方案
电源模块作用是为微控制器、集成电路、数字信号处理器、模拟电路
及其他数字或模拟负载供电。

电源模块虽然可靠性比较高,但在使用过程
也可能出现故障,主要的故障原因分为两大类:参数异常和使用异常。

下文
将分析较为常见的电源模块参数异常故障问题,提供相应的解决方案,其中
的某些故障,您或许也遇到过。

一、输入电压过高
针对电源模块输入参数异常——输入电压过高。

这种异常轻则导致系统
无法正常工作,重则会烧毁电路。

那幺输入电压过高通常是哪些原因造成
的呢?
l 输出端悬空或无负载;
l 输出端负载过轻,轻于10%的额定负载;
l 输入电压偏高或干扰电压。

针对这一类问题,可以通过调整输出端的负载或调整输入电压范围,具体
如下所示:
l 确保输出端不小于少10%的额定负载,若实际电路工作中会有空载现象,就在输出端并接一个额定功率10%的假负载;
l 更换一个合理范围的输入电压,存在干扰电压时要考虑在输入端并上TVS管或稳压管。

二、输出电压过低
针对电源模块输出参数异常——输出电压过低。

这可能会导致整体系统
不能正常工作,如微控制器系统中,负载突然增大,会拉低微控制器供电电
压,容易造成复位。

并且电源长时间工作在低输入电压情况下,电路的寿命
专注下一代成长，为了孩子。

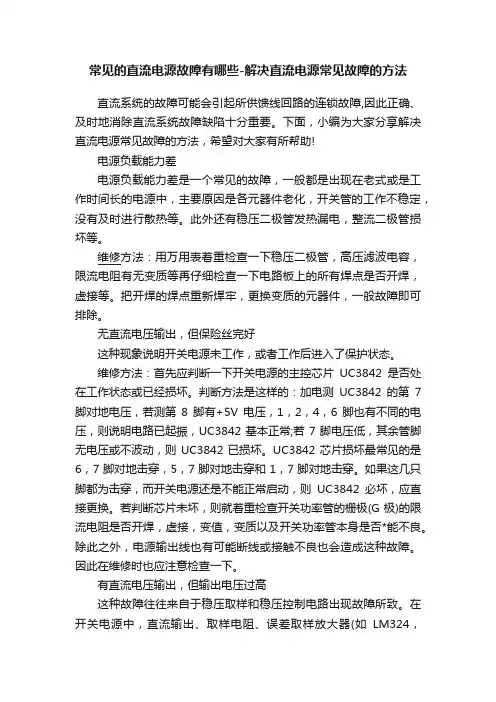

常见的直流电源故障有哪些-解决直流电源常见故障的方法直流系统的故障可能会引起所供馈线回路的连锁故障,因此正确、及时地消除直流系统故障缺陷十分重要。

下面，小编为大家分享解决直流电源常见故障的方法，希望对大家有所帮助!电源负载能力差电源负载能力差是一个常见的故障，一般都是出现在老式或是工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。

此外还有稳压二极管发热漏电，整流二极管损坏等。

维修方法：用万用表着重检查一下稳压二极管，高压滤波电容，限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊，虚接等。

把开焊的焊点重新焊牢，更换变质的元器件，一般故障即可排除。

无直流电压输出，但保险丝完好这种现象说明开关电源未工作，或者工作后进入了保护状态。

维修方法：首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。

判断方法是这样的：加电测UC3842的第7脚对地电压，若测第8脚有+5V电压，1，2，4，6脚也有不同的电压，则说明电路已起振，UC3842基本正常;若7脚电压低，其余管脚无电压或不波动，则UC3842已损坏。

UC3842芯片损坏最常见的是6，7脚对地击穿，5，7脚对地击穿和1，7脚对地击穿。

如果这几只脚都为击穿，而开关电源还是不能正常启动，则UC3842必坏，应直接更换。

若判断芯片未坏，则就着重检查开关功率管的栅极(G极)的限流电阻是否开焊，虚接，变值，变质以及开关功率管本身是否*能不良。

除此之外，电源输出线也有可能断线或接触不良也会造成这种故障。

因此在维修时也应注意检查一下。

有直流电压输出，但输出电压过高这种故障往往来自于稳压取样和稳压控制电路出现故障所致。

在开关电源中，直流输出、取样电阻、误差取样放大器(如LM324，LM358等)、光耦合器(PC817)、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路，任何一处出问题都会导致输出电压升高。

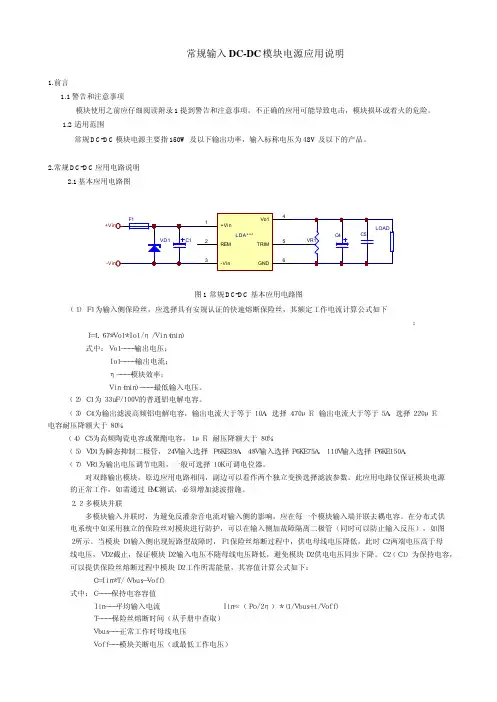

常规输入DC-DC 模块电源应用说明1.前言1.1 警告和注意事项 模块使用之前应仔细阅读附录1提到警告和注意事项。

不正确的应用可能导致电击，模块损坏或着火的危险。

1.2适用范围常规DC-DC 模块电源主要指150W 及以下输出功率，输入标称电压为48V 及以下的产品。

2.常规DC-DC 应用电路说明 2.1基本应用电路图图1 常规DC-DC 基本应用电路图 （１）Ｆ１为输入侧保险丝，应选择具有安规认证的快速熔断保险丝，其额定工作电流计算公式如下（警告，保险丝取得太大则不起保护，并容易引起由于一个电源输入短路使全部电源供电中断的事故；太小则会引起误熔断。

）：Ｉ＝１．６７＊Ｖｏ１＊Ｉｏ１／η／Ｖｉｎ（ｍｉｎ）式中：Ｖｏ１－－－－输出电压； Ｉｏ１－－－－输出电流； η－－－－模块效率； Ｖｉｎ（ｍｉｎ）－－－－最低输入电压。

（２）Ｃ１为３３ｕＦ／１００Ｖ的普通铝电解电容。

（３）Ｃ４为输出滤波高频铝电解电容，输出电流大于等于１０Ａ，选择４７０μＦ，输出电流大于等于５Ａ，选择２２０μＦ。

电容耐压降额大于８０％。

　（４）Ｃ５为高频陶瓷电容或聚酯电容，１μＦ，耐压降额大于８０％。

（５）ＶＤ１为瞬态抑制二极管，２４Ｖ输入选择　Ｐ６ＫＥ３９Ａ，４８Ｖ输入选择Ｐ６ＫＥ７５Ａ，１１０Ｖ输入选择Ｐ６ＫＥ１５０Ａ。

（７）ＶＲ１为输出电压调节电阻，一般可选择１０Ｋ可调电位器。

对双路输出模块，原边应用电路相同，副边可以看作两个独立变换选择滤波参数。

此应用电路仅保证模块电源的正常工作，如需通过ＥＭＣ测试，必须增加滤波措施。

２．２　多模块并联 多模块输入并联时，为避免反灌杂音电流对输入侧的影响，应在每一个模块输入端并联去耦电容。

在分布式供电系统中如采用独立的保险丝对模块进行防护，可以在输入侧加故障隔离二极管（同时可以防止输入反压），如图２所示。

当模块Ｄ１输入侧出现短路型故障时，Ｆ１保险丝熔断过程中，供电母线电压降低，此时Ｃ２两端电压高于母线电压，ＶＤ２截止，保证模块Ｄ２输入电压不随母线电压降低，避免模块Ｄ２供电电压同步下降。

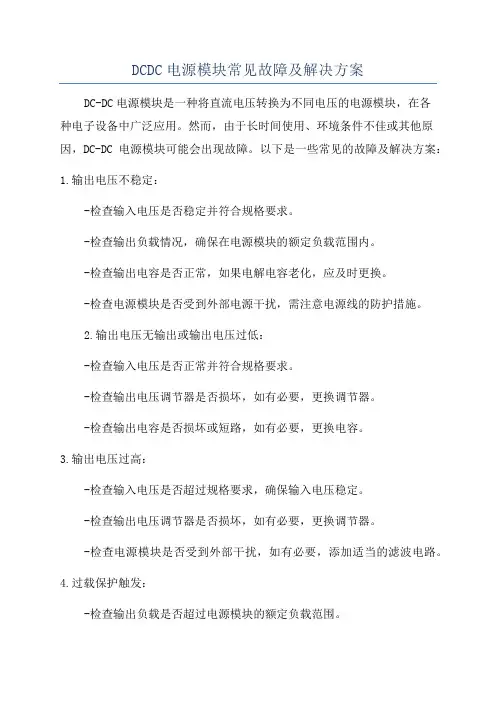

DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电压转换为不同电压的电源模块，在各种电子设备中广泛应用。

然而，由于长时间使用、环境条件不佳或其他原因，DC-DC电源模块可能会出现故障。

以下是一些常见的故障及解决方案：1.输出电压不稳定：-检查输入电压是否稳定并符合规格要求。

-检查输出负载情况，确保在电源模块的额定负载范围内。

-检查输出电容是否正常，如果电解电容老化，应及时更换。

-检查电源模块是否受到外部电源干扰，需注意电源线的防护措施。

2.输出电压无输出或输出电压过低：-检查输入电压是否正常并符合规格要求。

-检查输出电压调节器是否损坏，如有必要，更换调节器。

-检查输出电容是否损坏或短路，如有必要，更换电容。

3.输出电压过高：-检查输入电压是否超过规格要求，确保输入电压稳定。

-检查输出电压调节器是否损坏，如有必要，更换调节器。

-检查电源模块是否受到外部干扰，如有必要，添加适当的滤波电路。

4.过载保护触发：-检查输出负载是否超过电源模块的额定负载范围。

-检查是否存在短路或过电流情况，及时排除故障。

-根据电源模块的规格和参数调整输出负载。

5.温度过高：-检查电源模块是否有足够的散热措施，如散热片或风扇。

-保持电源模块周围空气流通畅通，避免长时间使用在封闭的环境中。

-检查电源模块的温度传感器是否损坏，如有必要，更换传感器。

除了以上常见故障，还有一些其他问题可能导致DC-DC电源模块故障：-电源线连接不稳或接触不良，需要检查连接情况并确保连接稳定。

-输入电压波动或电源毛刺过大，需使用合适的电源滤波器。

-输入电压极性错误，需要检查输入极性并正确连接。

在维修或更换DC-DC电源模块时，应注意以下事项：-先断开输入电源，确保安全操作。

-根据电源模块的规格书和技术文档进行维修或更换。

总的来说，DC-DC电源模块的故障可能涉及多个方面，正常的维护保养和正确的使用方法可以有效避免故障发生。

若故障发生，根据具体问题进行排查和解决是最有效的方式。

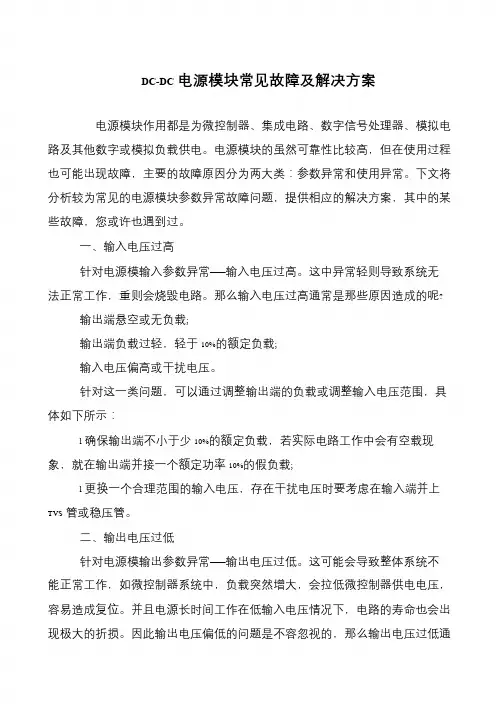

DC-DC电源模块常见故障及解决方案
DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。

电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。

下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。

一、输入电压过高
针对电源模输入参数异常——输入电压过高。

这中异常轻则导致系统无法正常工作，重则会烧毁电路。

那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。

针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。

二、输出电压过低
针对电源模输出参数异常——输出电压过低。

这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。

并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。

因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。

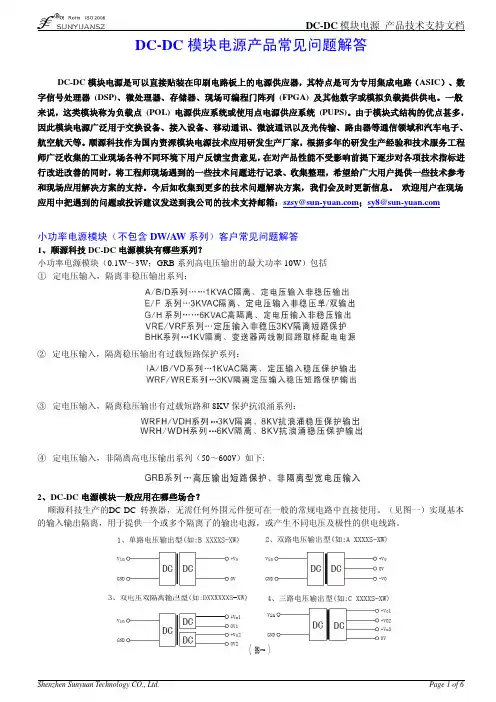

DC-DC模块电源产品常见问题解答DC-DC模块电源是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路（ASIC）、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。

一般来说，这类模块称为负载点 (POL) 电源供应系统或使用点电源供应系统 (PUPS)。

由于模块式结构的优点甚多，因此模块电源广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。

顺源科技作为国内资深模块电源技术应用研发生产厂家，根据多年的研发生产经验和技术服务工程师广泛收集的工业现场各种不同环境下用户反馈宝贵意见，在对产品性能不受影响前提下逐步对各项技术指标进行改进改善的同时，将工程师现场遇到的一些技术问题进行记录、收集整理，希望给广大用户提供一些技术参考和现场应用解决方案的支持。

今后如收集到更多的技术问题解决方案，我们会及时更新信息。

欢迎用户在现场应用中把遇到的问题或投诉建议发送到我公司的技术支持邮箱：szsy@；sy8@小功率电源模块（不包含DW/AW系列）客户常见问题解答1、顺源科技DC-DC电源模块有哪些系列？小功率电源模块（0.1W～3W；GRB系列高电压输出的最大功率10W）包括①定电压输入，隔离非稳压输出系列：②定电压输入，隔离稳压输出有过载短路保护系列：③定电压输入，隔离稳压输出有过载短路和8KV保护抗浪涌系列：④定电压输入，非隔离高电压输出系列（50～600V）如下:2、DC-DC电源模块一般应用在哪些场合？顺源科技生产的DC-DC 转换器，无需任何外围元件便可在一般的常规电路中直接使用。

（见图一）实现基本的输入输出隔离，用于提供一个或多个隔离了的输出电源，或产生不同电压及极性的供电线路。

3、DC-DC电源模块隔离电源模块，输出的两个管脚可以反过来使用吗？可以反过来使用，这是电压和极性变换的问题。

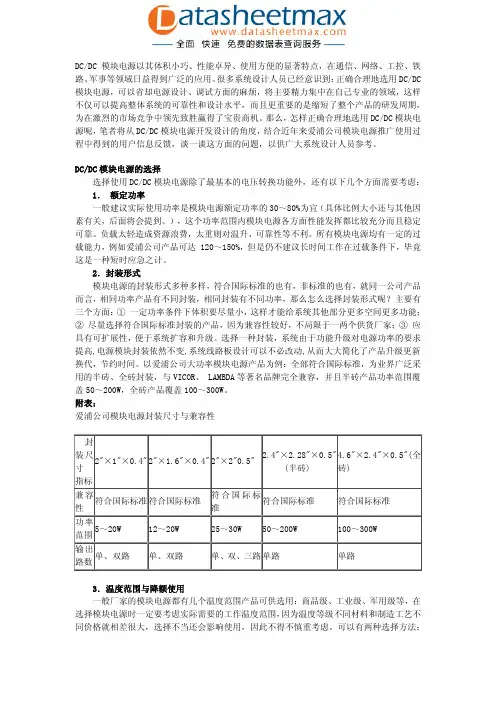

DC/DC 模块电源以其体积小巧、性能卓异、使用方便的显著特点，在通信、网络、工控、铁路、军事等领域日益得到广泛的应用。

很多系统设计人员已经意识到：正确合理地选用DC/DC 模块电源，可以省却电源设计、调试方面的麻烦，将主要精力集中在自己专业的领域，这样不仅可以提高整体系统的可靠性和设计水平，而且更重要的是缩短了整个产品的研发周期，为在激烈的市场竞争中领先致胜赢得了宝贵商机。

那么，怎样正确合理地选用DC/DC 模块电源呢，笔者将从DC/DC 模块电源开发设计的角度，结合近年来爱浦公司模块电源推广使用过程中得到的用户信息反馈，谈一谈这方面的问题，以供广大系统设计人员参考。

DC/DC 模块电源的选择选择使用DC/DC 模块电源除了最基本的电压转换功能外，还有以下几个方面需要考虑：1． 额定功率一般建议实际使用功率是模块电源额定功率的30～80%为宜（具体比例大小还与其他因素有关，后面将会提到。

），这个功率范围内模块电源各方面性能发挥都比较充分而且稳定可靠。

负载太轻造成资源浪费，太重则对温升、可靠性等不利。

所有模块电源均有一定的过载能力，例如爱浦公司产品可达 120～150%，但是仍不建议长时间工作在过载条件下，毕竟这是一种短时应急之计。

2．封装形式模块电源的封装形式多种多样，符合国际标准的也有，非标准的也有，就同一公司产品而言，相同功率产品有不同封装，相同封装有不同功率，那么怎么选择封装形式呢？主要有三个方面：① 一定功率条件下体积要尽量小，这样才能给系统其他部分更多空间更多功能；② 尽量选择符合国际标准封装的产品，因为兼容性较好，不局限于一两个供货厂家；③ 应具有可扩展性，便于系统扩容和升级。

选择一种封装，系统由于功能升级对电源功率的要求提高,电源模块封装依然不变,系统线路板设计可以不必改动,从而大大简化了产品升级更新换代，节约时间。

以爱浦公司大功率模块电源产品为例：全部符合国际标准，为业界广泛采用的半砖、全砖封装，与VICOR、 LAMBDA 等著名品牌完全兼容，并且半砖产品功率范围覆盖50～200W，全砖产品覆盖100～300W。

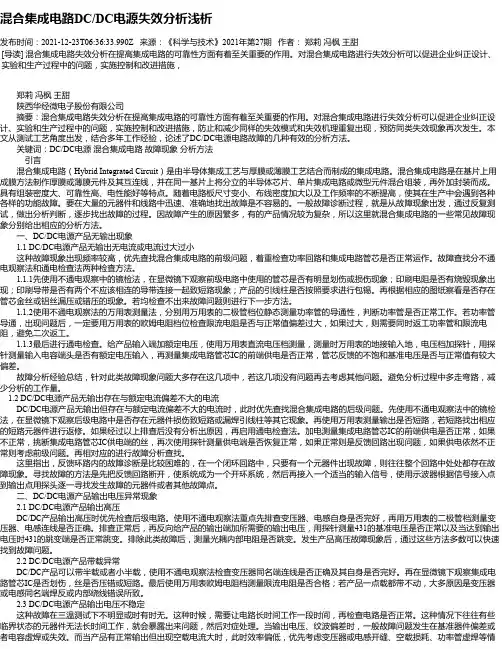

混合集成电路DC/DC电源失效分析浅析发布时间：2021-12-23T06:36:33.990Z 来源：《科学与技术》2021年第27期作者：郑莉冯枫王甜[导读] 混合集成电路失效分析在提高集成电路的可靠性方面有着至关重要的作用。

对混合集成电路进行失效分析可以促进企业纠正设计、实验和生产过程中的问题，实施控制和改进措施，郑莉冯枫王甜陕西华经微电子股份有限公司摘要：混合集成电路失效分析在提高集成电路的可靠性方面有着至关重要的作用。

对混合集成电路进行失效分析可以促进企业纠正设计、实验和生产过程中的问题，实施控制和改进措施，防止和减少同样的失效模式和失效机理重复出现，预防同类失效现象再次发生。

本文从测试工艺角度出发，结合多年工作经验，论述了DC/DC电源电路故障的几种有效的分析方法。

关键词：DC/DC电源混合集成电路故障现象分析方法引言混合集成电路（Hybrid Integrated Circuit）是由半导体集成工艺与厚膜或薄膜工艺结合而制成的集成电路。

混合集成电路是在基片上用成膜方法制作厚膜或薄膜元件及其互连线，并在同一基片上将分立的半导体芯片、单片集成电路或微型元件混合组装，再外加封装而成。

具有组装密度大、可靠性高、电性能好等特点。

随着电路板尺寸变小、布线密度加大以及工作频率的不断提高，使其在生产中会遇到各种各样的功能故障。

要在大量的元器件和线路中迅速、准确地找出故障是不容易的。

一般故障诊断过程，就是从故障现象出发，通过反复测试，做出分析判断，逐步找出故障的过程。

因故障产生的原因繁多，有的产品情况较为复杂，所以这里就混合集成电路的一些常见故障现象分别给出相应的分析方法。

一、DC/DC电源产品无输出现象1.1 DC/DC电源产品无输出无电流或电流过大过小这种故障现象出现频率较高，优先查找混合集成电路的前级问题，着重检查功率回路和集成电路管芯是否正常运作。

故障查找分不通电观察法和通电检查法两种检查方法。

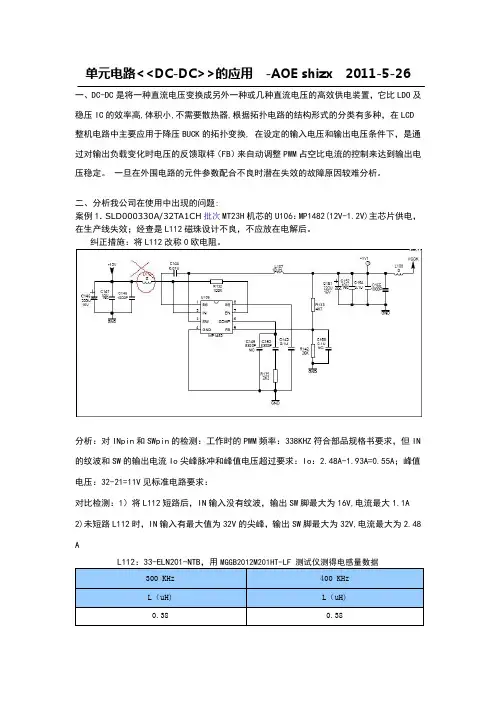

单元电路<<DC-DC>>的应用-AOE shizx 2011-5-26 一、DC-DC是将一种直流电压变换成另外一种或几种直流电压的高效供电装置，它比LDO及稳压IC的效率高,体积小,不需要散热器,根据拓扑电路的结构形式的分类有多种，在LCD 整机电路中主要应用于降压BUCK的拓扑变换, 在设定的输入电压和输出电压条件下，是通过对输出负载变化时电压的反馈取样（FB）来自动调整PWM占空比电流的控制来达到输出电压稳定。

一旦在外围电路的元件参数配合不良时潜在失效的故障原因较难分析。

二、分析我公司在使用中出现的问题:案例1．SLD000330A/32TA1CH批次MT23H机芯的U106：MP1482(12V-1.2V)主芯片供电，在生产线失效；经查是L112磁珠设计不良，不应放在电解后。

纠正措施：将L112改称0欧电阻。

分析：对INpin和SWpin的检测：工作时的PWM频率：338KHZ符合部品规格书要求，但IN 的纹波和SW的输出电流Io尖峰脉冲和峰值电压超过要求：Io：2.48A-1.93A=0.55A；峰值电压：32-21=11V见标准电路要求：对比检测：1）将L112短路后，IN输入没有纹波，输出SW脚最大为16V,电流最大1.1A 2)未短路L112时，IN输入有最大值为32V的尖峰，输出SW脚最大为32V,电流最大为2.48 AL112未短接时SW输出端的波形短接L112后的SW输出波形案例2.ELE000420C/L32D10/MT23-LA/SS6抽机3台机做低温（-5℃）试验不开机1台，加抽5台低温实验3小时后1台不开机。

分析：该机芯用DC-DC：MP1482( 12V-1.2V)供主芯片工作在低温下纹波大，造成不能正常开机，滤波电容的元件C353（10uF：28-BA0106-ZFX）是陶瓷电容属Y5V型；受温度变化大所致。

纠正措施：改C353（10uF：28-BA0106-KBX）此电容属X5R。

DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。

电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。

下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。

一、输入电压过高
针对电源模输入参数异常——输入电压过高。

这中异常轻则导致系统无法正常工作，重则会烧毁电路。

那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。

针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。

二、输出电压过低
针对电源模输出参数异常——输出电压过低。

这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。

并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。

因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。

DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电能转换为不同电压等级的设备。

它在电子系统中起着至关重要的作用。

然而，由于使用环境不同或其他原因，DC-DC电源模块可能会发生故障。

下面将介绍一些常见的故障及其解决方案。

1.输出电压不稳定当DC-DC电源模块的输出电压不稳定时，可能是由于输入电压波动引起的，可以通过连接输入电压稳压器来解决这个问题。

另外，检查DC-DC电源模块的输入电源电压和连接的负载电流是否在规定范围内，如果超出范围可能会导致输出电压不稳定。

2.输出电流过载输出电流过载是指DC-DC电源模块输出电流超过额定值。

这可能是由于连接的负载需求过高导致的。

在这种情况下，需要重新计算和调整负载，确保负载电流在DC-DC电源模块的额定电流范围内。

3.温度过高温度过高会影响DC-DC电源模块的性能和寿命。

如果DC-DC电源模块在使用过程中温度过高，可能是由于散热不良引起的。

解决这个问题的方法可以是增加散热器的大小或改进散热设计，确保正常的散热。

4.输入电压不稳定如果DC-DC电源模块的输入电压不稳定，可能会导致输出电压波动或不稳定。

可以通过连接输入电压稳压器或添加输入电压滤波电路来解决这个问题。

5.过电压保护触发过电压保护是DC-DC电源模块的一个关键保护机制，当输入电压超过额定范围时会触发。

如果过电压保护频繁触发，可能是由于输入电压波动或其他原因引起的。

检查输入电压源和连接的电路，确保输入电压在额定范围内，并且没有其他异常。

6.短路保护触发短路保护是DC-DC电源模块的另一个重要保护机制，当负载短路时会触发。

如果短路保护频繁触发，可能是由于负载电流超过额定范围或其他原因引起的。

检查负载电流和连接的电路，确保负载在额定电流范围内，并且没有其他异常。

7.输出电压为零如果DC-DC电源模块的输出电压为零，可能是由于输入电源没有连接或者电源模块本身出现故障。

首先检查输入电源是否连接正确，并测试输入电源的电压。

AC/DC电源模块使用常见问题AC/DC系列的电源模块产品外接的电源一般是市电220V的电源，因为它受到外界不稳定电压的影响会比DC/DC系列的要大一点。

而且市电一般也容易受雷电等不明电压影响，所以AC/DC系列的模块电源在使用过程中可能经常遇到一些故障，以下分类简要的分析一下原因。

1、客户使用我们的AC/DC产品的时候，其输出电压怎么会比正常值低很多？是怎么回事？1）、输出过流：如果输出端负载的功率超过了产品的额定功率那么其输出电压是有可能会较正常值偏低的，并且可能无法保证其他的正常输出特性；2）、输出带的容性负载过大。

2、客户使用我们的宽电压产品怎么刚一接入就烧坏了？是怎么回事？1）、输入电压太高并远超过允许的电压输入范围。

3、客户使用我们的AC/DC产品为什么上电后没有电压输出？1）、输出端负载功率过大；2）、输出滤波电容过大；3）、输入电源功率过小；4）、输入接错，把N或L接到FG上；5）、输入电压太高导致模块损坏。

4、客户使用我们的AC/DC双路输出的产品，发现副路输出电压不稳，是怎么回事？1）、输出+/-电压的负载功率较不均衡，+电压所带负载较大，而-电压所带负载较小。

5、客户使用我们一款AC/DC产品觉得其纹波噪声很大，对后面电路有一些影响，是什么原因？1）、测试附近有高频产品，对其产生干扰；2）、测试方法不对，电源需采用20MHz示波器，且取下探头进行测试，具体参照如下图一测试方法。

6、客户使用我们一款AC/DC产品，发现当中有一小批损坏了而其他的产品性能良好，是怎么回事？1）、负载功率过大：如果输出端的负载功率过大，是有可能会导致一小部分模块容易损坏的，因为我们产品在设计当中都有一定的余量，但是不可能每只产品的功率余量都一样，有的多点，有的小点，与其工艺也有一定的关系。

故此，对于余量小的模块就有可能会由于负载过重而导致过载损坏；2）、输出滤波电容过大：容易使模块在频繁启动时出现过流损坏。

DC／DC 电源模块高温失效原因
0 引言
DC／DC 电源模块(以下简称模块)，是一种运用功率半导体开关器件实现DC／DC 功率变换的开关电源。

它广泛应用于远程及数据通信、计算机、办公自动化设备、工业仪器仪表、军事、航天等领域，涉及到国民经挤的各行各业，并在远程和数字通信领域有着广阔的应用前景。

随着电子技术的高速发展r 开关电源韵应用领域越来越广泛，所工作的环境也越来越恶劣，统计资料表明，电子元器件温度每升高2℃，可靠性下降10％，温升为50℃时的寿命只有温升25℃时的1／6。

本文所研究的电源模块是中电集团第四十三所研制的广泛用于军工的一款高性能DC／DC 电源模块。

与tnterlmint 的MHF2815S+相比，具有输出效率高，产生热量少，抗浪涌能力高等优点。

在DC／DC 电源模块电源结构中主要的元器件有；脉宽调制器(控制转换效率)、光电耦合器(输入与输出隔离，避免前后级干扰，并传递取样信息给PWM，保持输出电压的稳定)、VDMOS(功率转换部件，利用其良好的开关特性提高转换效率)和肖特基二极管(整流以及滤波，是功率输出的主要部件)。

1 电源模块输出电压与工作温度的关系
为了摸清电源模块电学参数随温度变化的情况，首先对电源模块整体进行加热，测试其输入电流、输出电流、输出电压(Vout)电学参数，试验条件：。

DC-DC电源模块常见使用问题剖析与处理微功率DC-DC电源模块以高集成度、高可靠性、简化规划等多重优势，遭到许多电子规划者的喜爱。

电源模块尽管运用电路简略，操作简略，但往往在运用时仍是会遇到一些常见问题。

针对此本文对电源模块常见的运用问题以及怎么排除故障进行具体的剖析，期望对规划者的电源模块选型时有所协助。

常见问题一：输出纹波噪声偏大原因1：模块在运用时，负载为动态负载，使得模块输出电压峰峰值变大，但留意这不是纹波噪声。

当负载电流假如进行周期性骤变时，模块输出电压的峰峰值会变大。

这是一个瞬态量，但有时会被误以为是纹波噪声。

所以当运用一个电源模块给多个电路单元供电时，关于有周期性负载改动的电路，前级需求添加π型滤波，减小这部分电路的瞬态改动对其他电路的搅扰。

例如，下图中电路B由于负载巨细的改动，使得输入电压动摇。

为了减小电路B对电路A的搅扰，主张在电路B的输入端添加π型滤波。

图 1 电路链接框图原因2：示波器地线问题在测验电源输出的纹波噪声时，示波器的地线夹和地线、模块输出引脚构成一个环路，类似于天线接收器，会引进其他噪声。

假如测验的环境搅扰大，这种噪声也会由示波器引进，影响纹波噪声测验的成果。

且往常咱们购买的示波器探头的地与示波器内部的大地线相连，这种状况对工频搅扰的抗扰才能弱，简单引进搅扰噪声。

所以在运用中最好确保示波器探头浮地处理(阻隔开示波器的电源地，或许直接运用电池供电的示波器)，削减引进的搅扰。

假如丈量目标的供电电源也是浮地，这样更好，这样就不会导致电路特性的改动，使模块输出噪声增大。

常见问题二：模块发动后，输出电压偏低原因1：输入端有防反接电路图 2 模块防反接链接框图举例：图2中的ZY_FKES-3W模块是定压输入非稳压输出模块，其输出电压会跟着输入电压和负载巨细的改动而改动的。

由于在电路规划时，在其输入侧添加了防反接二极管，所以这会导致到模块输入端的电压下降，然后输出电压变小。

AC-DC电源模块应用故障排查开关电源以高集成度、高可靠性、简化设计等多重优势，受到许多产品设计者的青睐，但其容易上手，操作简单的优点使许多产品设计者在使用中出现一些问题，因此本文就从这些角度出发，通过分析开关电源常见的使用问题以及如何排除故障进行详细的阐述，希望对我们的日常产品设计有所帮助。

1．接通输入电压后，模块无输出或者直接损坏？由于客户使用的电源外围器件不合适、元件有损伤、使用电磁环境恶劣或者误操作等，都有可能导致模块在通电后没有输出电压或者直接损坏。

图1 电源模块通常外接的外围电路（1）输出引脚焊接错误或者客户PCB残留锡渣导致输出短路，使模块处于短路保护状态。

建议按照模块丝印图正确焊接引脚或清洗PCB，排除短路状态后，重新上电即可恢复正常。

（2）输入外接的保险丝FUSE损坏，排查模块输入前置电路是否存在短路情况，其次检查保险丝规格是否太小。

建议按照规格书推荐规格选用保险丝。

（3）客户使用电压环境不稳定，存在输入电压过大的可能，使模块启动瞬间损坏。

建议按照规格书要求的范围给模块供电。

（4）模块启动瞬间，存在较大的浪涌电流，使模块直接启动瞬间损坏。

建议按照规格书上推荐的防护电路在模块前端加浪涌抑制电路。

2．为什么模块起机输出电压不稳定或者偏低？（1）电源模块输出端通常推荐增加一定的滤波电容，但在使用过程中，由于认识不足等原因，使用了过大的输出滤波电容。

图2 容性负载过大如图2中的电路（a）所示，一个3W的模块，输出使用了2000uF的电容，而通过查阅产品手册了解到，建议模块最大输出电容为800uF。

输出电容过大可能导致启动不良或者输出电压偏低。

建议模块外接的输出电容容值不大于产品手册规定的最大容性负载。

图3 容性负载典型值以及最大值（2）客户在使用模块时，未准确估算出所需的电源模块功率，使模块处于超载启动或超载工作状态。

图4 ZY0JGBxxP-10W系列电源模块如图4中ZY0JGBxxP-10W系列电源模块所示，模块的额定功率为10W即模块使用的功率范围不能超过10W，否则可能会导致模块启动不良，或者输出电压偏低。

DC/DC电源中的电磁干扰及其对策摘要：概述了电磁干扰(EMI)和电磁兼容(EMC)的基本知识，对DC/DC电源中的电磁干扰进行了综合分析，并给出了各自的解决方案。

关键词：DC/DC电源；电磁干扰；传导电磁干扰；辐射电磁干扰；电磁兼容1引言随着科学技术的发展，越来越多的电子产品进入了社会各个领域，推动了社会物质的丰富和精神文明的进步。

但不容忽视的是，伴随这些电子产品的应用而产生的电磁干扰又给人们带来了诸多烦恼。

电子产品产生的电磁干扰，以辐射和传导两种形式进行传播。

它干扰广播、电视和通讯的接收，造成电子仪器和设备的工作失常、失效甚至损坏。

强烈的电磁辐射还会危害人们的健康，甚至导致易燃、易爆物质起火和爆炸等。

因此，人们不得不把抑制(消除)电子产品的电磁干扰提上议事日程，高度重视其电磁兼容设计。

2电磁干扰和电磁兼容2.1电磁干扰任何可能引起电子装置、设备或系统性能下降甚至失效，或者对生命或无生命物质产生损害的电磁现象称为电磁干扰(EMI)。

几乎每一种电子设备都产生不同程度的电磁干扰信号，它是一种不希望存在的电磁信号。

这种信号可能以电磁辐射的形式辐射出来，也可能通过载流导体，如电源线、电缆等，进行传输。

同样，几乎所有的电子设备对其它电子设备产生的干扰信号都很敏感。

电磁干扰的产生必须具备电磁干扰源、对电磁干扰敏感的电子装置和电磁干扰的耦合通路三个要素。

电磁干扰源分为自然界和人为两种。

自然界的电磁干扰主要是雷击产生的大气噪声(<10MHz)和宇宙射线、太阳射线引起的大气噪声(>10MHz)。

人为电磁干扰源分为有意和无意两种，前者是指那些必须发射电磁波的电子设备，如调频波、调幅波、电视、广播发射机以及雷达和移动无线通讯机等；后者是指那些工作时产生无用的电磁干扰信号的电子设备，如计算机设备、继电器、开关、荧光照明灯、电弧焊机以及点火装置等。

容易受到电磁干扰影响的电子装置有通讯接收机(收音机、电视机等)、雷达、导航设备、计算机等，特别是这些电子装置中的电源，对电磁干扰更是十分敏感。

DC-DC电源模块常见应用问题分析与解决
微功率DC-DC电源模块以高集成度、高可靠性、简化设计等多重优势，广泛应用于电路设计中。

虽然其应用电路简单，操作简单，但往往在应用时还是会遇到一些常见问题。

针对此本文对电源模块常见的应用问题以及如何排除故障进行一次详细的分析。

微功率DC-DC电源模块以高集成度、高可靠性、简化设计等多重优势，受到很多电子设计者的青睐。

电源模块虽然应用电路简单，操作简单，但往往在应用时还是会遇到一些常见问题。

针对此本文对电源模块常见的应用问题以及如何排除故障进行详细的分析，希望对设计者的电源模块选型时有所帮助。

常见问题一：输出纹波噪声偏大
原因1：模块在使用时，负载为动态负载，使得模块输出电压峰峰值变大，但注意这不是纹波噪声。

当负载电流如果进行周期性突变时，模块输出电压的峰峰值会变大。

这是一个瞬态量，但有时会被误以为是纹波噪声。

所以当使用一个电源模块给多个电路单元供电时，对于有周期性负载变化的电路，前级需要增加&pi;型滤波，减小这部分电路的瞬态变化对其他电路的干扰。

例如，下举例：原因2：输出导线阻抗过大或者电压表连接不规范
在使用电源模块时，我们在测试输出电压，经常贪原因3：在使用模块时，未准确估算出所需的电源模块功率，使模块处于超载启动或者超载工作状态
例如，ZY_FKES-3W定压输入非稳压输出的电源模块，额定功率为。
