气泵原理图气泵是一种常见的流体传动设备，它通过压缩空气来实现液体的输送或压缩气体的增压。
气泵在工业生产中起着非常重要的作用，它的原理图如下所示：（在这里插入气泵原理图）。
气泵的工作原理可以简单地分为吸气和排气两个过程。
在吸气过程中，气泵的活塞向上运动，使泵腔内形成负压，从而吸入外部的液体或气体。
而在排气过程中，气泵的活塞向下运动，将液体或气体排出泵腔，完成了液体的输送或气体的增压。
气泵的原理图中包括了几个关键部件，首先是活塞和活塞杆，它们是气泵的核心部件，通过上下运动来实现吸气和排气。
其次是气泵的泵腔，泵腔内的设计对气泵的工作效率和输送性能有着重要影响。
另外，气泵的进气阀和排气阀也是至关重要的部件，它们能够确保气泵在工作过程中能够准确地进行吸气和排气。
在气泵的工作过程中，气源是必不可少的。
气源可以是空气压缩机产生的高压气体，也可以是其他形式的压缩气体。
气源的选择对气泵的工作效率和输出压力有着直接的影响，因此在实际应用中需要根据具体的工况来选择合适的气源。
除了气源外，气泵的密封性能也是至关重要的。
气泵在工作过程中需要保持较高的密封性能，以确保液体或气体不会泄漏。
因此，气泵的密封件和密封结构设计都需要经过精心的考虑和选择。
在实际应用中，气泵的原理图可以根据具体的工况和要求进行调整和优化。
例如，可以通过改变活塞的直径和行程来调整气泵的输出流量和压力；可以通过改变泵腔的结构来提高气泵的输送效率；还可以通过改变进气阀和排气阀的设计来提高气泵的工作稳定性。
总的来说，气泵作为一种常见的流体传动设备，在工业生产中有着广泛的应用。
通过对气泵的原理图和工作原理进行深入的了解，可以更好地指导气泵的选择、使用和维护，从而提高工作效率，降低能耗，实现经济效益和环保效益的双赢。
希望本文能够对气泵的原理和应用有所帮助，谢谢阅读！。
水泵水封原理
水泵水封是保护水泵机械密封的一种装置。
其原理是通过密封油脂或者水来阻止水泵的液体或气体流失，并防止外部杂质进入泵内。
水泵水封通常由主动端密封和被动端密封组成。
主动端密封位于轴承箱内，通过补充外部润滑和冷却液体，形成一个完整的密封环境。
这种密封常用于高速转动轴承箱，以减少泵的磨损和热量。
被动端密封位于泵的叶轮和轴之间，通过一个密封圈或者密封盘来保持液体不泄漏。
密封圈通常由耐磨橡胶或者聚四氟乙烯等材料制成，具有一定的弹性和耐腐蚀性，以适应不同的工作环境。
密封盘则是通过机械压力来实现密封，适用于高压或高温的工作条件。
在水泵的运行过程中，水泵水封可以起到以下几个作用：
1. 防止液体泄漏：水泵水封通过密封材料和密封结构，防止液体泄漏到泵的外部。
这可以减少对环境的污染，提高工作安全性。
2. 防止气体进入：水泵水封不仅可以防止液体泄漏，还可以防止气体进入泵的内部。
这对于处理易挥发物质或者高粘度液体的泵来说非常重要。
3. 防止固体颗粒进入：水泵水封还可以阻止固体颗粒进入泵的内部，从而减少对泵的磨损和故障。
综上所述，水泵水封是水泵的重要组成部分，通过密封液体或气体的流动，保护水泵机械密封，防止液体泄漏、气体进入和固体颗粒侵入。
这将提高水泵的工作效率、延长使用寿命，并保证水泵的安全运行。
轴加多级水封工作原
理
轴加多级水封工作原理
多级水封是汽轮机轴封加热器的疏水部分，轴封加热器系统如图：
轴封加热器的作用是：利用轴封蒸汽的回汽加热凝结水，减少热损失。
轴封加热器在运行时处于微负压状态，压力大约在-6 kPa左右，与凝汽器真空压差约10 m水柱，按照多级水封工作原理，此多级水封在工作时必须产生高于10 m水柱的阻力方可保证疏水畅通又能阻止空气漏入。
轴封加热器至凝汽器多级水封为4级水封(如图1)，每级水封筒高约3m，多级水封结构的分析，如图:
多级水封作用：维持轴加疏水水位，保护真空，一旦多级水封里的水灌满后，它的水位是基本维持不变的。
多级水封就是增大疏水回水的阻力，从理论上说轴封加热器疏水经过多级水封然后再有一定的高度回到凝汽器汽侧，流动阻力加上高差刚好等于凝汽器的真空这时候就是最正常的工况，但事实上工况经常在变，凝汽器的真空也不是一成不变的，所以多级水封一般很容易造成两个结果，一是回水不畅（流动阻力大时），一是漏真空（回水阻力小时），多级水封并不是只能通过水不能通过汽，凝汽器真空太高了把回水拉空自然就会有空气进去也自然就会掉真空了。
使用多级水封作为加热器疏水装置优点：没有机械传动，无磨损、无卡涩；没有电气元件，不需调试，不耗电；结构简单、维护方便。
缺点：停机后水封管内残留积水，易造成金属锈蚀，影响再次启动时凝结水的品质。
水泵的机封工作原理
水泵的机封是由两个主要部分组成：静环和动环。
静环被安装在水泵壳体上，而动环则连接到驱动轴上。
机封的工作原理是利用机械摩擦密封的原理。
当水泵运行时，水流会通过泵体进入泵腔。
泵腔中的动力转换机构（通常是驱动轴和叶轮）将旋转动能转换为液体压力能。
同时，也会产生轴向和径向的运动。
当液体流过动环时，动环会与静环之间产生压力。
静环的压力背后的弹性力会向动环施加压力，从而产生摩擦力。
这种摩擦力会减小液体泄漏的可能性。
静环是由一个固定不动的环形零件组成，它与水泵壳体紧密配合。
它通常由耐腐蚀材料制成，以防止与泵水接触而受损。
动环则是固定在驱动轴上的环状零件。
它与静环间形成一个密封间隙，以减小泵腔与外部环境之间的压力差。
为了确保良好的密封效果，机封通常还包括盖板、泄漏孔、密封胶等附件。
这些附件能够协助机封实现更好的密封效果，防止泵水泄漏。
综上所述，水泵的机封利用机械摩擦密封原理，通过静环和动环之间的压力和摩擦力，在泵腔和外部环境之间形成较好的密封，防止液体泄漏。
水封阀原理水封阀是一种常见的阀门类型，广泛应用于管道系统中，用于控制和调节液体流动。
它的工作原理是利用液体的压力和重力来实现开关阀门的功能。
本文将介绍水封阀的原理及其在实际应用中的作用。
水封阀的原理是基于液体的压力和重力相互作用的。
当液体进入水封阀时，由于液体的压力，阀门被推开，使液体可以流过。
当液体停止流动或流速减小时，液体的压力减小，阀门会因重力作用而关闭，阻止液体继续流动。
水封阀通常由阀体、阀门和阀座组成。
阀体是水封阀的外壳，用于容纳阀门和阀座。
阀门是控制液体流动的关键部件，它可以随着液体压力的变化而打开或关闭。
阀座是阀门与阀体之间的密封部件，确保阀门关闭时液体不会泄漏。
水封阀的工作过程可以分为开启、关闭和调节三个阶段。
在开启阶段，液体的压力作用于阀门，将其推开，使液体能够顺畅地流过。
在关闭阶段，液体的压力减小，阀门受到重力的作用而关闭，阻止液体继续流动。
在调节阶段，阀门的开度可以根据需要进行调整，以控制液体的流速和流量。
水封阀在实际应用中扮演着重要的角色。
它们被广泛应用于供水系统、污水处理系统、化工工艺等领域。
在供水系统中，水封阀可以根据需求调节水压，保证供水质量和稳定性。
在污水处理系统中，水封阀可以控制污水的流动和防止污水倒流。
在化工工艺中，水封阀可以控制化工液体的流速和流量，保证工艺的正常运行。
除了在管道系统中的应用，水封阀还被广泛应用于船舶、火箭发动机等领域。
在船舶中，水封阀被用于控制船舶的进出水口，保证船舶的浮力和稳定性。
在火箭发动机中，水封阀被用于控制燃料和氧化剂的流动，保证火箭的推力和安全性。
水封阀是一种重要的阀门类型，其工作原理基于液体的压力和重力相互作用。
它在管道系统、船舶、火箭发动机等领域中发挥着重要的作用。
通过控制和调节液体的流动，水封阀可以保证系统的正常运行，并满足不同领域的需求。
这使得水封阀成为现代工程中不可或缺的一部分。

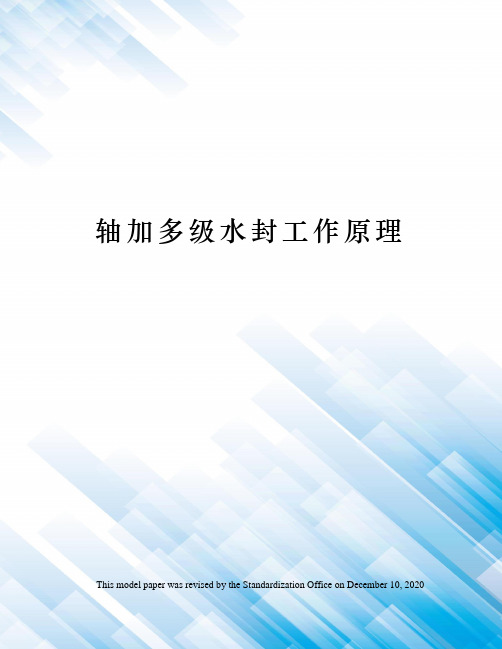

轴加多级水封工作原理 This model paper was revised by the Standardization Office on December 10, 2020
轴加多级水封工作原理
多级水封是汽轮机轴封加热器的疏水部分，轴封加热器系统如图：
轴封加热器的作用是：利用轴封蒸汽的回汽加热凝结水，减少热损失。
轴封加热器在运行时处于微负压状态，压力大约在-6 kPa左右，与凝汽器真空压差约10 m水柱，按照多级水封工作原理，此多级水封在工作时必须产生高于10 m水柱的阻力方可保证疏水畅通又能阻止空气漏入。
轴封加热器至凝汽器多级水封为4级水封(如图1)，每级水封筒高约3m，多级水封结构的分析，如图:
多级水封作用：维持轴加疏水水位，保护真空，一旦多级水封里的水灌满后，它的水位是基本维持不变的。
多级水封就是增大疏水回水的阻力，从理论上说轴封加热器疏水经过多级水封然后再有一定的高度回到凝汽器汽侧，流动阻力加上高差刚好等于凝汽器的真空这时候就是最正常的工况，但事实上工况经常在变，凝汽器的真空也不是一成不变的，所以多级水封一般很容易造成两个结果，一是回水不畅（流动阻力大时），一是漏真空（回水阻力小时），多级水封并不是只能通过水不能通过汽，凝汽器真空太高了把回水拉空自然就会有空气进去也自然就会掉真空了。
使
用多级
水封作
为加热
器疏水
装置优
点：没
有机械
传动，
无磨
损、无
卡涩；
没有电
气元件，不需调试，不耗电；结构简单、维护方便。
缺点：停机后水封管内残留积水，易造成金属锈蚀，影响再次启动时凝结水的品质。
气泵工作原理
气泵是一种常见的机械设备，它通过压缩空气来产生气流，广泛应用于各种工
业生产和生活领域。
气泵的工作原理主要包括气体吸入、气体压缩和气体排出三个过程。
首先，气泵通过活塞或叶片等结构，将外部空气吸入到泵体内部。
在这个过程中，气泵的进气阀打开，使得外部空气进入泵体，同时出气阀关闭，防止气体逆流。
随着活塞或叶片的运动，泵体内部的压力逐渐降低，从而形成了一个低压区域。
接下来，随着活塞或叶片的继续运动，泵体内的气体被逐渐压缩。
在这个过程中，进气阀关闭，防止气体逆流，而出气阀打开，使得压缩后的气体可以排出。
随着气体被压缩，泵体内部的压力逐渐升高，从而形成了一个高压区域。
最后，当泵体内部的压力高于外部环境时，出气阀关闭，而进气阀打开，使得
压缩后的气体可以排出到外部环境。
这样，气泵就完成了一个工作循环。
总的来说，气泵的工作原理就是通过不断地吸入、压缩和排出气体，来产生气流。
在实际应用中，气泵可以根据不同的工作要求，采用不同的结构和工作原理，如螺杆式气泵、齿轮式气泵、涡轮式气泵等。
同时，气泵的工作效率和性能也受到气体种类、泵体结构、密封性能等因素的影响，需要根据具体情况进行选择和优化。
总之，气泵作为一种重要的气体压缩设备，其工作原理包括气体吸入、气体压
缩和气体排出三个过程。
通过不断地循环这三个过程，气泵可以产生稳定的气流，满足各种工业生产和生活领域的需求。
希望通过本文的介绍，读者对气泵的工作原理有了更清晰的认识。
气泵原理和构造
气泵是一种将气体（如空气）压缩和输送的装置。
它通过不断改变容器的体积来增加空气的压力，然后将压缩后的气体推向需要的位置。
气泵的构造可以分为以下几个主要部分：
1. 活塞和缸体：气泵内部通常有一个活塞，它与缸体相连。
活塞和缸体的配合精度要求较高，以确保气泵的密封性能。
2. 进气口和排气口：气泵通常有一个或多个进气口，用于吸入气体。
同时也有一个排气口，用于将压缩后的气体排出。
3. 阀门：气泵内部通常有一个或多个阀门，用于控制气体的流动方向。
阀门一般由弹簧和阀瓣组成，通过控制阀瓣的开启和关闭来实现气体的压缩和输送。
4. 传动装置：气泵通常需要一个传动装置来提供动力，使活塞能够运动。
传动装置可以是电机、手柄等。
气泵的工作原理如下：
1. 进气阶段：当活塞向外运动时，缸体内的体积增大，进气口打开，气体通过进气口进入缸体。
进气阀门打开，排气阀门关闭。
2. 压缩阶段：当活塞向内运动时，缸体内的体积减小，压缩气
体的压力逐渐增加。
进气阀门关闭，排气阀门打开。
3. 排气阶段：当压力增大到一定程度时，排气阀门关闭，阻止气体回流。
活塞继续向内运动，将压缩气体推向排气口，排出气体。
通过不断重复上述步骤，气泵可以实现对气体的压缩和输送。
不同类型的气泵在结构和工作原理上可能有所差异，但基本原理都是相似的。
水泵机械密封的工作原理是
水泵机械密封是用于防止水泵泵水部分与外界环境发生泄漏的装置。
其工作原理包括以下几个方面：
1. 主要构成：水泵机械密封主要由固定环、活动环、填料、密封环、弹簧以及密封壳体等组成。
2. 承受作用力：当水泵工作时，液压的作用会使得泵内部产生压力，压力作用在固定环和活动环之间。
同时，由于水泵的旋转运动，活动环会形成一种离心力，从而对密封环施加压力。
3. 密封原理：水泵机械密封通过填料在固定环和活动环之间形成一个密封环境。
填料需具备一定的弹性，能够在泵内压力作用下产生一定的压力，从而使得填料与活动环之间形成密封。
4. 调节密封间隙：通过弹簧的力量，可以调节固定环和活动环之间的密封间隙。
当泵在运行过程中，由于泵的磨损或工作条件变化，会导致泄漏现象增加。
此时，通过调整弹簧力的大小，可以使得固定环和活动环之间的间隙发生变化，从而实现对密封效果的调控。
5. 密封防护：密封壳体的作用是保护密封件免受外部环境的侵蚀和损坏，同时起到密封效果的支撑和固定作用。
综上所述，水泵机械密封通过填料在固定环和活动环之间形成一定密封环境，利用填料的压力、离心力以及弹簧的力量实现密封效果，并通过密封壳体的保护起到固定和防护作用。
广西某电厂二期2×1000MW燃煤机组给水泵密封水多级水封装置改造建议摘要：介绍广西某电厂1000MW超超临界机组汽动给水泵密封水回水多级水封装置。
分析了多级水封装置的设计、安装及运行过程中存在的问题，制定可行的改造方案。
关键词：给水泵；密封水；多级水封；1000MW超超临界机组1.问题的提出广西某电厂二期工程2×1000MW超超临界机组每台配有2台容量为50%锅炉连续最大蒸发量的汽动给水泵。
汽泵驱动方式为上海汽轮机厂生产的ND89/84/06型汽轮机。
给水泵为山东荏原机械淄博有限公司生产的16×16×18-5StgHDB型多级离心泵。
给水泵密封水回水经多级水封装置后，排入凝汽器。
在机组调试期间，当汽泵密封水由外排切换至凝汽器回收时，真空下降严重。
当给水泵密封水回水排地沟时，凝汽器真空会逐渐升高至正常值。
为了维持凝汽器真空，保证机组的出力，运行人员将密封水回水长时间拍地沟，造成大量的除盐水浪费，增加了运行成本。
为此，对密封水回水多级水封提出改造建议。
2.给水泵密封水该电厂#4机组的汽动给水泵采用水力节流轴封，密封水来自凝结水系统多用户段，经过滤器及调节阀后注入给水泵的驱动端和非驱动端。
密封水回水分为两路：一路有压回水进入汽动给水泵入口前，一般称卸荷水；另一路无压回水排地沟或经多级水封排至凝汽器回收利用。
密封水量设计为7t/h，给水泵密封水示意图如图1所示。
机组在试运期间，当给水泵密封水回水排至凝汽器时，凝汽器真空偏低（约-90.0KPa），达不到凝汽器真空度设计值（-95.1KPa）。
当给水泵密封水回水多级水封回水排地沟后，凝汽器真空迅速上升至（-92.8KPa）。
为了保证机组的经济性，运行人员不得不将给水泵密封水回水外排至地沟，浪费了大量的除盐水。
单台给水泵的密封水量约7t/h，两台机组给水泵密封水量为14t/h。
除盐水的浪费量较大，所以建议对水封图 1装置进行改造。
