常用外墙外保温系统简介一、聚苯板（挤塑板、聚氨酯板）薄抹灰外墙外保温系统1、系统组成：该系统由基层找平层、保温层（聚苯板、挤塑板、聚氨酯板）、薄抹面层和饰面层组成。
保温板用专用的粘结剂固定在找平层上，薄抹面层中满铺耐碱玻璃纤维网格布。
2、适用范围：该系统可适用于多层及高层的砖混结构、框架结构、剪力墙结构建筑；饰面层应为高弹性涂料，建筑高度一般控制在100m以内。
不宜贴面砖（目前国家标准不允许，其抗震性和火灾安全性尚待检验），但可采用柔性饰面砖（柔性饰面砖是以无机材料作为主要基材，配以高分子聚合物，再经过特殊加工而成的一种新型内外墙装饰面材。
由于其颜色、结构、形状可按用户的要求调配，通过不同的表面结构，饰面砖的尺寸大小及颜色可以充分发挥建筑师及用户的丰富的想象力，从而使得建筑物室内外的装饰材料变得更加丰富多彩。
特别是柔性饰面砖那种类似于传统粘土砖的装饰风格，给人一种返璞归真，回味无穷的感觉）。
目前省标《外墙外保温构造详图》（二）（挤塑聚苯乙烯保温板）L07109允许贴面砖，但应控制在40m以内。
3、主体节点详图：4、设计与应用中应注意的问题：1）、结构的基层应做找平层，其平整度应不超过3～4mm；2）、建筑高度大于20m或受负风压作用较大时，应采用锚栓辅助固定。
3）、聚苯板密度为18-22kg/m3，挤塑板密度为25-32kg/m3，聚氨酯板密度为≥35kg/m3；4）、薄抹面层厚度控制：涂料饰面时，普通型3-5mm，首层加强型5-7mm；粘贴面砖饰面时，后热镀锌电焊网7-10mm；玻纤网格布5-7mm。
（应尽量采用大值，因为从实际工程应用来看，较薄时，观感较差、裂缝很难避免）；5）、薄抹面层应使用抹面胶浆，不能用一般抗裂砂浆代替；抹面胶浆、面砖粘结剂及勾缝料的压折比应≤3.0。
6）、保温板的两侧一般均应预喷界面剂以增强其粘结力。
7）、当使用锚栓辅助固定时，单个锚栓的抗拉承载力标准值不应小于0.3kN。

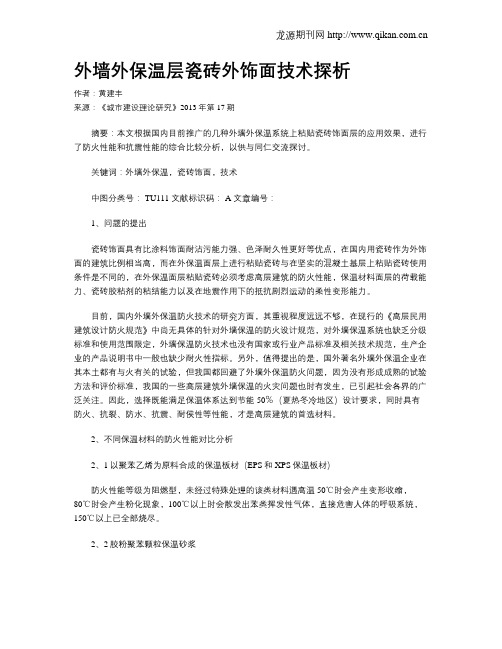

外墙外保温层瓷砖外饰面技术探析作者：黄建丰来源：《城市建设理论研究》2013年第17期摘要：本文根据国内目前推广的几种外墙外保温系统上粘贴瓷砖饰面层的应用效果，进行了防火性能和抗震性能的综合比较分析，以供与同仁交流探讨。
关键词：外墙外保温，瓷砖饰面，技术中图分类号： TU111 文献标识码： A 文章编号：1、问题的提出瓷砖饰面具有比涂料饰面耐沾污能力强、色泽耐久性更好等优点，在国内用瓷砖作为外饰面的建筑比例相当高，而在外保温面层上进行粘贴瓷砖与在坚实的混凝土基层上粘贴瓷砖使用条件是不同的，在外保温面层粘贴瓷砖必须考虑高层建筑的防火性能，保温材料面层的荷载能力、瓷砖胶粘剂的粘结能力以及在地震作用下的抵抗剧烈运动的柔性变形能力。
目前，国内外墙外保温防火技术的研究方面，其重视程度远远不够，在现行的《高层民用建筑设计防火规范》中尚无具体的针对外墙保温的防火设计规范，对外墙保温系统也缺乏分级标准和使用范围限定，外墙保温防火技术也没有国家或行业产品标准及相关技术规范，生产企业的产品说明书中一般也缺少耐火性指标。
另外，值得提出的是，国外著名外墙外保温企业在其本土都有与火有关的试验，但我国都回避了外墙外保温防火问题，因为没有形成成熟的试验方法和评价标准，我国的一些高层建筑外墙保温的火灾问题也时有发生，已引起社会各界的广泛关注。
因此，选择既能满足保温体系达到节能50％（夏热冬冷地区）设计要求，同时具有防火、抗裂、防水、抗震、耐侯性等性能，才是高层建筑的首选材料。
2、不同保温材料的防火性能对比分析2、1以聚苯乙烯为原料合成的保温板材（EPS和XPS保温板材）防火性能等级为阻燃型，未经过特殊处理的该类材料遇高温50℃时会产生变形收缩，80℃时会产生粉化现象，100℃以上时会散发出苯类挥发性气体，直接危害人体的呼吸系统，150℃以上已全部烧尽。
2、2胶粉聚苯颗粒保温砂浆防火性能等级为B1型，因为按照国家要求，每立方胶粉聚苯颗粒保温砂浆中的聚苯颗粒掺合量在80%，因此，同样也会产生高温状态下易收缩变形并散发出苯类挥发性气体的现象，遇燃烧性能级别在300℃以上全部烧尽。
江苏省建设厅最近发布了对外墙外保温贴面砖的严格规定,大家可以参考一下同时希望讨论外墙外保温贴面砖的安全性问题毕竟外墙贴面砖在国内还有巨大的需求,目前还无法全面禁止+ a! G8 W4 ]/A4 Z$主要内容如下(详细见附件):" F- L; Y.x5 t.L U-g! q3第二条外墙外保温粘贴饰面砖系统应充分考虑抗震、抗风时基层材料的正常变形及大气物理化学作用等因素的影响，结合我省的实际情况，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。
! o3 V:c:k7 O9V! m第三条外墙外保温粘贴饰面砖系统应有完善的系统设计方案。
系统应采用增强网加机械锚固措施，锚固件应保证可靠锚入基层，增强网应采用热镀锌电焊钢丝网，增强网和锚固件构成的系统应能独立承受风荷载和自重作用。
外墙外保温粘贴饰面砖系统的材料，包括保温材料、锚固件、抗裂砂浆、胶粘剂、界面砂浆、增强网、饰面砖、填缝材料等的各项性能指标都应符合国家和省有关标准的规定。
且面砖质量不应大于20kg/m2,单块面砖面积不宜大于0.01m2。
系统应经过包括耐侯性试验的型式检验，当系统材料有任一变更时应重新进行该项检验。
第四条当系统经过严格的型式检验并有成熟的施工工艺时，可采用耐碱玻纤网格布增强薄抹灰外保温系统粘贴饰面砖，系统各组成材料除了应符合国家和省有关标准规定外，系统抗拉强度不应小于0.2MPa，保温板的表观密度应在25kg/m3至35kg/m3之间，压缩强度应在150kPa至250 kPa之间，吸水率（浸水96h）应小于1.5％，耐碱玻纤网格布的ZrO2含量不应小于14.5％，且表面须经涂塑处理高层建筑EPS板外墙外保温贴面砖的技术方案汉高粘合剂（中国）有限公司paulliu摘要：本文系统地阐述了高层建筑EPS板外墙外保温粘贴面砖的技术方案。
以面砖饰面系统安全性为前提，在高层建筑EPS板外墙外保温系统安全性影响因素分析的基础上，对基层墙体、整个外墙外保温系统的各个组成层提出了一套完整的技术设计要求。
外墙外保温做法(面砖饰面)前言保温是建筑工程中的关键技术，作为建筑工程的一项重要技术，外墙外保温在近年来得到了广泛的应用。
由于保温材料百花齐放，往往会让人眼花缭乱。
面砖饰面是一种常见的外墙保温做法，本文将介绍这种做法的具体细节与注意事项。
理论基础面砖饰面外墙保温属于抗裂型的外保温系统，该系统采用瓷质面砖作为饰面材料，一般选用20mm厚的泡沫板或挤塑板作为保温材料，同时采用聚合物砂浆、玻璃纤维网格布等材料进行层间粘结，具备了兼顾节能、防渗、防火等特点。
设计方案材料清单•瓷质面砖•20mm厚泡沫板或挤塑板•聚合物砂浆•玻璃纤维网格布•耐碱玻璃纤维网格布•聚合物石膏•封口胶施工流程预处理在施工前，必须先对墙面进行检查和清洁。
若发现墙面有发霉、腐烂或结构松动等情况，必须进行修复。
清洁墙面时，应先清除泥土和沙石，并用清水冲洗，保持墙面清洁干燥。
挂网格布挂网格布要求网格布完全贴合在保温材料上，网格布与保温材料之间要使用聚合物砂浆进行粘结。
为了避免在施工时出现裂缝，应将网格布按需交叉定向，并在前一层网格布的裂缝处重叠适当长度。
抹厚度不一的聚合物砂浆按照设计要求，将聚合物砂浆涂抹在网格布表面，并用抹刀使砂浆厚度均匀。
聚合物砂浆要求沥出水分后，水灰比一般不应大于0.3，而且不应涂得太厚，否则易出现开裂。
植面砖饰面聚合物砂浆固化后，应验收墙面表面平整且无起毛、起坑点。
再使用聚合物石膏抹面后，就可以开始铺装面砖。
每块面砖之间应保证间隙均匀，一般均为8mm，顶部和底部必须保持一定的间隙，以便放置封口胶。
封口胶在面砖铺完之后，还需要在接缝处使用封口胶进行填充。
封口胶选用硅酮密封胶等材料。
注意事项•面砖饰面保温属于外墙保温装饰体系，具有防火、防渗、节能的特点。
•在施工过程中，必须保持墙面表面的卫生干燥状态，保证墙面表面的粘结性。
•在进行面砖铺贴的时候，必须把握好每块面砖的间隙，一般为8mm，在顶部、底部适当留有空隙。
•在使用封口胶的时候，要注意使用适当的材料，如硅酮密封胶等。
第二初级中学扩容工程建设项目（教学综合楼）保温外墙面砖粘贴专项施工案编制单位：编制人：审核人：编制日期：工程概况、编制依据 施工条件 施工准备主要施工方案质量保证措施安全文明生产及环境保护措施成品保护措施第一章第二章第三章第四章第五章第六章第七章第一章：工程概况、编制依据一、工程概况1、第二初级中学教学综合楼位于该校校园内，建筑性质：教学综合楼；框架结构共五层，一至四层为教室，五层为活动室；一至四层3.9米，五层4.5米，建筑总髙20.55m,占地面积1080.64，建筑面积约4928.67结构耐火等级:二级，结构设计使用年限:50年；抗震设防烈度：6度。
2、保温外墙设计做法构造：1）基层墙体2）00.9热镀锌钢丝网一道@500锚钉锚入墙内不小于253）20厚1:2水泥砂浆抹灰层4）40厚改性发泡水泥保温板250,保温板燃烧性能A级。
5）10mm抹面胶浆（复合两道耐碱玻纤网格布）。
6）面砖饰面3、设计要求：1）外墙保温铺设改性发泡水泥保温板采用粘锚结合方式。
2）粘贴改性发泡水泥保温板应采用满粘法。
3）粘贴墙面改性发泡水泥保温板应由勒脚部位开始，自下而上，采用顺砌方式沿水平方向铺贴，竖缝应逐行错缝1/2板长排列，阴阳角应错茬搭接，并应保证墙角垂直度。
4）门窗洞口四角处的保温板应采用整块保温板切割成“L”型进行铺贴，不得拼接，板与板接缝距角部不应小于200mm。
门窗的收口，阳角保温板与门窗框间预留6〜10mm的缝，填塞背衬并采用耐候密封剂密封。
5）在外墙阴阳角、门窗洞口周边宜使用专用护角线条增强，增强网位于护角线条的外侧。
6）锚固件的设置方式应满足下列要求:a）当基层墙体为混凝土、烧结空心砖、混凝土小型空心砌块时.锚固件的有效锚固深应不小于25mm：当基层墙体为加气混凝土砌块时，有效锚固深度应不小于50mm。
b）在厚抹灰外墙外保温系统和面砖饰面薄抹灰外墙外保温系统中，外墙每平方米设置不少于7个锚固点，其它保温系统中外墙每平方米设置不少于5个锚固点。
在严寒地区，墙体保温是必不可少的，以防止冷空气从外部渗透进入建筑内部，并减少冷热交换。
下面是在严寒地区墙体保温的一种常见构造做法：
1. 外墙保温层：在原有的墙体表面上，加装一层保温材料，如聚苯乙烯泡沫板、岩棉板或聚氨酯板等。
这些保温材料具有良好的保温性能和耐寒性能，能够有效隔离冷空气进入室内，并防止热量流失。
保温层的厚度一般应根据当地气候条件和保温效果而定。
2. 防潮层：在保温层外覆盖一层防潮材料，如防水膜或防潮纸等。
这样可以防止外部水分渗入保温层，防止保温材料受潮而降低保温效果。
3. 墙体结构层：在保温层和防潮层之间，建筑使用传统的外墙结构，如砖墙结构或混凝土墙结构等。
墙体结构层能够为外墙提供结构强度和稳定性，保障建筑的安全性。
4. 室内隔热层：在室内墙面上，可安装隔热材料，如隔热涂料或隔热板等。
这样可以防止室内热量向外传递，提高室内保温效果。
除了以上常见的构造做法，还可以在墙体内部设置内墙保温层，通过墙体内的保温材料提高室内保温效果。
此外，适当选择窗户和门的材料和结构，增加窗户和门的保温性能，也是提高建筑整体保温效果的关键。
同时，定期检查和维护保温层的完整性和质量，确保墙体保温效果的持久可靠。

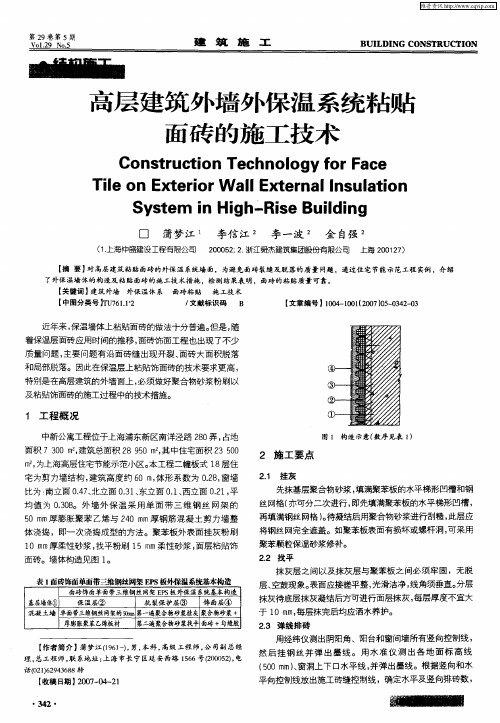

建筑外墙外保温体系瓷砖饰面的施工技术措施摘要：建筑外墙外保温体系以瓷砖饰面，存在技术问题，本文从保温体系技术措施、材料性能要求及节点处理等方面解决建筑外墙外保温体系瓷砖饰面的技术处理的方法。
关键词：外墙外保温瓷砖饰面技术措施Abstract: building exterior insulation system to ceramic tile decorative surface, existing technology, based on discussions on insulation system technical measures, material performance requirements and node treatments, the paper tries to solve building exterior insulation system ceramic tile face decoration technology processing method.Keywords: exterior insulation ceramic tile decorative surface technology measures《建筑节能工程质量验收规范》GB50411-2007明确规定：外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时其安全性和耐久性必须符合设计要求。
饰面砖应做粘结强度拉拔试验，实验结果应符合设计和有关标准的规定。
建筑外墙外保温体系粘贴瓷砖作为装饰层必须满足安全性。
否则会出现保温基层粘贴瓷砖脱落现象。
不少工程竣工交付几年后因瓷砖的大面积脱落问题不得不实施翻新方案，给建设单位带来被动的局面。
1.饰面砖作为外墙外保温体系饰面层其优缺点分析1.1 饰面砖优点（1）抗撞击强度高，故特别适用于墙脚部位、首层或建筑物出入口等易受冲撞区域。
（2）沾污后易擦洗，可使外墙面保持清洁。
外墙贴面砖工程在我国70年代末80年代初已开始应用，因其具有比涂料装饰耐沾污能力强、色泽耐久性更好等优点而倍受市场青睐，应用面越来越广。
传统的做法绝大多数是在抹灰墙体表面或混凝土墙体表面粘贴。
近年来，随着保温墙体的应用，已发展到在墙体保温层上粘贴面砖的做法。
但是，随着保温层面砖应用的广泛和时间的推移，面砖饰面工程也出现了不少质量问题，主要问题有沿面砖缝出现开裂、面砖大面积脱落和局部脱落。
因此在保温层上贴面砖的难度更大，必须做深入的研究。
目前市场上已经提出了多种保温面层贴面砖的做法，其中胶粉聚苯颗粒外墙外保温粘贴面砖技术建设部曾经组织过专家评议会，并在2004年建设部发布的行业标准《胶粉聚苯颗粒外墙外保温系统》JG158-2004中作出了明确的规定：胶粉聚苯颗粒外墙外保温粘贴面砖技术的基本构造，即以胶粉聚苯颗粒保温浆料为保温层、抗裂砂浆复合热镀锌钢丝网塑料锚栓锚固为抗裂防护层、面砖专用粘结砂浆粘贴面砖、面砖专用勾缝胶粉勾缝为饰面层。
一、影响外墙外保温粘贴面砖的技术因素分析
建筑外墙外保温墙面上粘贴面砖，尤其是高层建筑，其安全性为首要要求。
一般情况下，饰面粘贴面砖主要应考虑保温系统内各层材料的粘结强度是否满足国家规范标准的规定值。
与重质墙体基层不同，外保温系统由于内置密度小、强度低的保温层，其形成的复合墙体往往呈现软质基底的特性。
同时，由于外保温系统置于建筑结构的外层，热应力、火、水或水蒸汽、风压、地震等外界作用力直接作用于其表面，需要采取相应的安全加固措施，使建筑物和保温系统本身保持必要的安定性，防止出现饰面开裂、饰面砖起鼓、脱落等质量事故。
在外墙外保温墙面上粘贴面砖，需要考虑的关键技术因素主要有：
1、要在保护保温层的前提下，使外保温系统形成一个整体，转移面砖饰面层负荷作用体，改善面砖粘贴基层的强度，达到标准规定要求；
2、要考虑外保温材料的压折比、粘结强度、耐候稳定性等指标以及整个外保温系统材料变形量的匹配性，以释放和消纳热应力或其他应力；
3、要考虑外保温材料的抗渗性以及保温系统的呼吸性和透气性，避免冻融破坏而导致面砖掉落；
4、要提高外保温系统的防火等级，避免火灾等意外事故发生后产生空腔，外保温系统丧失整体性在面砖饰面的自重重力的影响下大面积塌落；
5、要提高外保温系统的抗震和抗风压能力，避免偶发事故出现后的水平方向作用力对外保温系统的巨大破坏。
二、六个系统试验是安全保障
分析了外保温粘贴面砖的技术影响因素，因此要保证高层建筑外墙外保温粘贴面砖的安全性，保温系统在上市前应通过以下六个试验：
1、耐侯性试验，考验保温系统承受骤冷、骤热以及抗冻融的能力；
2、抗震性能试验，考验保温系统与建筑物的粘结能力以及地震抗冲击能力；
3、抗风压试验，考验保温系统的抵抗正负风压的能力；
4、系统拉拔强度试验，考验保温系统的粘结强度；
5、系统防水透气试验，考验保温系统的拒水能力，系统保持潮湿下的稳定性能；
6、系统防火性能试验，考验火灾等意外事故造成面砖塌落。
在《胶粉聚苯颗粒外墙外保温系统》JG158-2004中特别规定了强制性条文，强调了外墙外保温粘贴面砖体系必须通过大型耐侯性试验验证和抗震试验验证，确保系统的使用年限和在设防烈度等级地震下面砖饰面及外保温系统无脱落。
三、胶粉聚苯颗粒外墙外保温粘贴面砖技术遵循的技术理念
1、逐层渐变，柔性释放应力的技术理念；
2、提高抹灰面层抗裂能力和与面砖的结合力；
3、形成无空腔体系，完整、彻底的外保温的理念；
4、材料防水以及透气性理念。
四、胶粉聚苯颗粒外墙外保温粘贴面砖加固系统设计
《胶粉聚苯颗粒外墙外保温系统》JG158-2004中明确规定了外饰面粘贴面砖做法增强结构采取“镀锌四角网增强结构”，涂料饰面做法采用“耐碱玻纤网格布增强结构”。
以耐碱玻纤网格布为增强材料，虽有效地提高了抗裂防护层的抗裂效果，但当外饰面为粘贴面砖时，其对基层强度的增强作用不大，也不能有效分散面砖装饰层荷载对基层的作用。
荷载仍然直接作用在强度较低的保温层上，整个系统存在安全隐患。
不仅如此，由于玻纤网网孔小、与砂浆握裹不好，玻纤网形成隔离层，只是增强了平行方向的抗拉强度，对垂直方向的强度无明显改善，而且整个面砖层粘贴在抹面砂浆复合玻纤网形成的抗裂层上，而与基层没有任何连接。
整个系统形成两张皮，面砖荷载不能传到结构上，存在面砖层及抗裂层整体脱落的危险。
因此，面砖饰面不宜采用“耐碱玻纤网格布增强结构”。
采用“镀锌四角网增强结构”时四角网铺设于抗裂砂浆之中，使抗裂防护层得到有效加强，再通过锚固件将四角网与结构直接固定，转移了面层负荷作用体，将面层荷载转移到基层墙体，保温层也能得到有效保护，当受到外力作用时，破坏发生在抗裂防护层并被抗裂防护层所吸收。
由于四角网与水泥抗裂砂浆良好的握裹力，四角网具有合理的增强了水平方向与垂直方向的抗拉强度，极大改善了面砖粘贴基层的强度。
因此，采用“镀锌四角网增强结构”能有效地兼顾抗裂性能与面砖对基层强度的要求之间的统一，满足保温体系的稳定性、安全性和耐久性的需要。
五、胶粉聚苯颗粒外墙外保温粘贴面砖系统材料的技术要求
在外保温系统面层上粘贴面砖与在坚实的砼基层上粘贴面砖使用条件是不同的。
因此，在选择外保温抗裂、粘结砂浆时，除要考虑耐候性、耐水性、耐老化性好、常温施工等因素外，还必须考虑不同硬度、密度的材料在使用过程中由温度变化而引起的不同形变差异而造成的内应力。
选用的胶粘剂应能通过自身的形变消除两种质量、硬度、热工性能完全不同的材料的形变差异，才能确保硬度大、密度高、弹性模量大、可变形性低的面砖在硬度低、密度小、弹性模量小、可变形性高的保温面层上不脱落。
为了保证系统的粘结强度达到现行国家标准规范的要求，同时也为了保证材料必要的可变形性和较低的弹性模量，抗裂砂浆、面砖粘结砂浆的可变形性宜控制在≥5‰，压折比应小于3。
加强用的镀锌四角网应为热镀锌工艺钢丝网，锚栓应为塑料材料，保证防腐蚀性能满足体系耐久性的需要。
面砖勾缝胶粉的性能设定，也要满足柔韧性方面的指标要求，其目的在于有效释放面砖及粘结材料的热应力变形，避免饰面层面砖的脱落。
同时，勾缝材料亦应具有良好的防水性，保护保温层、抗裂层不受水的侵蚀而破坏导致面砖的脱落。
六、结论
在外墙保温面层粘贴面砖必须首先符合安全性要求，胶粉聚苯颗粒外墙外保温系统粘贴面砖技术充分考虑了技术影响因素，经过了大量的理论研究、大型耐侯性和抗震试验的验证以及工程实践，证明其构造措施设计、材料性能指标设定合理，是一种安全、可靠、成熟的外墙保温面层粘贴面砖技术。
北京振利高新技术公司林燕成。
