04钢筋手工电弧焊接工程

钢筋工程中的焊接技术与工艺要点引言：在现代建筑和基础设施建设中，钢筋工程扮演着重要的角色。

钢筋之间的连接对于结构的稳定性和承载能力都至关重要。

焊接作为钢筋连接的一种常用方法，其技术和工艺要点非常关键。

本文将介绍钢筋工程中焊接技术及其工艺要点，以提高工程质量和安全性。

一、焊接技术分类在钢筋工程中，常用的焊接技术主要分为电弧焊接和气体保护焊。

1. 电弧焊接：电弧焊接是最常见的焊接方法之一，它将电能转化为热能，通过电弧的高温将钢筋熔化并连接在一起。

根据所使用的电极和保护剂的不同，电弧焊接又可分为手工电弧焊接、埋弧焊接、等离子焊接等。

2. 气体保护焊：气体保护焊是一种对焊缝进行保护的焊接技术，常用的气体保护焊有气体保护焊、熔化极何柋焊（GMAW）、 TIG焊接等。

二、焊接工艺要点在进行钢筋工程中的焊接过程中，要注意以下几个工艺要点，以确保焊接质量符合设计要求。

1. 焊接材料选择：选择合适的焊接材料是确保焊接质量的关键。

根据结构的要求和焊接材料的性质，选用符合标准的焊条、焊丝等焊接材料。

2. 清洁焊接表面：焊接前要先清洁焊接表面，以去除表面的污物和氧化物，保证焊接时的良好接触。

清洁方法包括机械清理、溶剂清洗和喷砂等。

3. 控制热输入：控制热输入是保证焊接质量的重要环节。

过高或过低的热输入都会对焊接质量产生不良影响。

合理控制电弧的功率、熔化深度和焊接速度，以控制热输入的大小。

4. 良好的焊接姿势：焊接时应采用正确的姿势和角度，保持焊接方向的一致性。

焊接姿势对于焊接质量和焊接速度都有重要影响。

5. 控制焊接变形：焊接过程中会产生焊接变形，为了控制变形，可以采取预紧和反变形措施，如借助夹具等。

6. 质量检验：焊接完成后要进行质量检验，包括外观质量检验、焊缝X射线或超声波检测等。

只有通过合格的质量检验，焊接才能正式投入使用。

总结：钢筋工程中的焊接技术与工艺要点对于保证工程质量和安全性至关重要。

在选择焊接技术和材料时，要根据结构的要求选择合适的方法和材料。

钢筋焊接工程方案怎么写一、项目背景钢筋焊接工程是建筑工程中的重要部分，主要用于连接和固定钢筋，确保建筑物的稳定和安全。

本工程方案将针对钢筋焊接工程的施工过程、焊接方法、安全措施等方面进行详细的说明，以确保工程的顺利进行。

二、工程概况1. 工程名称：钢筋焊接工程2. 工程地点：XX市XX区XX街XX号3. 工程内容：对建筑结构中的钢筋进行焊接加固4. 工程规模：预计焊接钢筋数量为XXX根5. 工程周期：计划施工周期为XX天三、施工方案1. 施工准备1.1 确定施工队伍和人员：确定具备相关证书和资质的焊工和施工人员，保证施工人员技术过硬，有丰富的经验。

1.2 准备焊接设备和工具：准备焊接机、焊接电极、电焊面罩、电磁锤等必要的焊接设备和工具，确保设备完好、操作正常。

1.3 安排现场布置：根据工程要求，合理布置施工现场，清理杂物，确保施工安全和效率。

2. 焊接方法2.1 焊接前准备：在进行钢筋焊接前，需对待焊接部位进行清理、打磨，以确保焊接效果和质量。

同时，按照施工图纸要求，对焊接钢筋的位置和数量进行确认，避免出现偏差。

2.2 焊接操作：选用合适的焊接电极和电流进行焊接，控制焊接时间和焊接温度，确保焊接质量和强度。

同时，严格遵守焊接操作规程，避免出现操作不当导致的事故。

2.3 检验验收：在完成焊接后，进行焊缝的外观检查和质量抽检，确保焊接质量符合要求，达到使用标准。

3. 安全措施3.1 作业人员安全：所有参与施工的人员需穿戴好防护用具，如安全帽、手套、防火服等，确保人身安全。

3.2 火灾防控：在焊接作业过程中，需将易燃材料和易燃气体移离焊接区域，严格防止火灾的发生。

3.3 通风排气：在焊接作业时，保持施工现场的通风情况，及时排除焊接产生的烟尘和有害气体，保障操作人员的健康。

四、质量控制1. 采用合格的焊接材料：严格按照有关标准和规程选用焊接电极、焊接材料，保证焊接质量。

2. 控制焊接质量：严格按照施工标准和操作规程进行焊接，保证焊接质量和强度达到要求。

编：建设单位监理工程名称分局部项工程名称施工一、电弧焊〔一〕施工前准备1.作业条件〔1〕焊工必须持证上岗。

〔2〕作业现场要有平安防护、防火等措施防止发生触电、火灾、中及烧伤等事故。

〔3〕正式焊接前各个电焊工应对其在工程中准备进展电弧焊的主要规格的钢筋各焊3个模拟试件做拉伸试验经试验合格后方可参加施工作业。

2.材料要求〔1〕钢筋：钢筋的级别、规格必须符合设计要求有合格证、出厂检测和进场复验。

进口钢筋还应做化学试验及可焊性试验结果符合要求。

钢筋外表应清洁无裂纹、老锈和油污。

〔2〕焊条：焊条的牌应符合设计要求。

如设计无规定时应符合表1.1的要求：表・焊条必须有出厂合格证。

焊条质量应符合以下要求：a.药皮无裂缝、气孔、凹凸不平等缺陷。

b.焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。

c.焊条必须根据要求烘干后再用。

3.施工机具电焊机、电缆、电焊钳、面罩等。

〔二〕质量要求1.钢筋的制作及安装应严格按照设计图纸和有关变更书进展下料、制作和绑扎。

2.钢筋工程要严格按照相应和行业进展施工；严格按照?工程建立强迫性条文?进展施工。

钢筋手工电弧焊接工程质量要求应符合?混凝土构造工程施工质量验收？(GB50204-2002)的规定。

〔三〕工艺流程检查设备一选定焊接参数一焊定位焊缝一引弧、施焊、收弧一清渣一质量检查(四)操作工艺搭接焊〔1〕搭接焊适用于I〜III级钢筋。

宜采用双面焊当不能进展双面焊时方可采用单面焊。

(2)焊缝长度要符合表1.2规定。

(3)搭接焊的焊缝厚度不应小于0.3d焊缝宽度不小于0.8d。

表1・2(4)搭接焊时先在离端部20mm以上部位焊接两个定位焊缝。

(5)搭接焊时引弧应在搭接钢筋形成焊缝的一端开场收弧应在搭接钢筋的端头上弧坑应填满。

第一层焊缝应有足够的熔深主焊缝与定位焊缝应熔合良好不得烧伤主筋。

〔五〕应注意的质量问题1.应根据钢筋的级别、直径、接头型式选择焊条、焊接工艺。

焊接参数应采用班前焊确定的参数。

钢筋常用焊接方法钢筋是建筑工程中常用的一种重要材料，焊接是加工钢筋时常用的连接方法之一。

钢筋焊接可以提高钢筋的强度和稳定性，确保建筑结构的安全可靠性。

本文将介绍一些常用的钢筋焊接方法。

1. 手工电弧焊接手工电弧焊接是最常见的钢筋焊接方法之一。

这种焊接方法需要使用焊条和电焊机来进行钢筋连接。

首先，将两根需要焊接的钢筋对接在一起，然后用电焊机的电弧将焊条加热到足够高温，使其熔化并与钢筋相连。

这种焊接方法简单易行，适用于小型建筑和维修工程。

2. 保护气体焊接保护气体焊接是一种比较高级的焊接方法，适用于精细焊接和复杂焊点的钢筋。

这种焊接方法需要使用氩气或其他惰性气体作为保护气体，以防止焊缝中的气氛被接触到空气中的氧气而产生氧化。

保护气体焊接的焊接质量高，焊接强度和韧性好，在大型建筑工程和重要结构中广泛应用。

3. 点焊点焊是一种特殊的钢筋焊接方法，用于焊接两根钢筋的连接。

这种焊接方法主要应用于需要快速连接和解除连接的工作场合。

点焊通常使用特殊的电阻焊设备进行，将两根钢筋对接并通过电流进行瞬时热处理，使其快速焊接在一起。

点焊的焊接强度较高，但适用于较小直径的钢筋。

4. 气体压焊气体压焊是将两根钢筋对接并加热，然后使用机械力将其加压，实现焊接连接的方法。

这种焊接方法主要适用于较大直径的钢筋，焊接后的连接强度高，稳定性好。

气体压焊通常使用特殊设备进行，需要较高的焊接技术要求和操作经验。

总结起来，钢筋的常用焊接方法包括手工电弧焊接、保护气体焊接、点焊和气体压焊。

无论是小型还是大型建筑工程，选择合适的焊接方法对于确保建筑结构的安全可靠性至关重要。

在进行钢筋焊接时，应根据具体需求选择合适的焊接方法，并遵循相关的操作规范和安全要求，以确保焊接质量和结构稳定性。

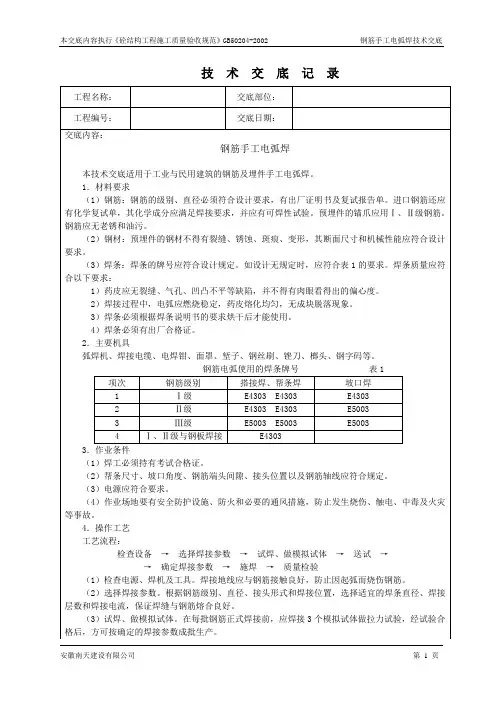

钢筋手工电弧焊工艺标准 (411-1996)范围本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。

施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。

钢筋应无老锈和油污。

2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。

2.1.3 焊条：焊条的牌号应符合设计规定。

如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求：钢筋电弧焊使用的焊条牌号表4-14项次钢筋级别搭接焊、帮条焊坡口焊1 Ⅰ级 E4303 E4303 E43032 Ⅱ级 E4303 E4303 E50033 Ⅲ级 E5003 E5003 E55034 Ⅰ、Ⅱ级与钢板焊接 E4303注：不含25MnSi钢筋。

2.1.3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。

2.1.3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

2.1.3.3 焊条必须根据焊条说明书的要求烘干后才能使用。

2.1.3.4 焊条必须有出厂合格证。

2.1.4 弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。

2.2 作业条件：2.2.1 焊工必须持有考试合格证。

2.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。

2.2.3 电源应符合要求。

2.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

2.2.5 熟悉图纸，做好技术交流。

操作工艺3.1 工艺流程：检查设备→ 选择焊接参数→ 试焊作模拟试件→ 送试→ 确定焊接参数→ 施焊→ 质量检验3.2 检查电源、焊机及工具。

焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

3.3 选择焊接参数。

2024年手工电弧焊操作规程
手工电弧焊操作规程通常包括以下内容：
1. 安全注意事项：包括佩戴个人防护装备、避免火灾和爆炸、维护设备安全等。

2. 焊接设备的操作方法：包括焊机的开启和关闭、电流和电压的调整、电极的安装和更换等。

3. 焊接准备工作：包括工件的表面处理、清洁和固定、确定焊接位置和角度等。

4. 焊接技术要点：包括焊接电流和电压的选择、焊接材料（电极和工件）的选择、焊接速度和间隙的控制等。

5. 焊接质量要求：包括焊接缺陷的类型和层次、尺寸和几何形状的限制、焊缝的强度和密封性等。

6. 焊接操作注意事项：包括焊接姿势姿态的正确性、焊接速度和焊缝形状的控制、焊接过程中的保护和冷却等。

7. 焊接后处理：包括焊缝的清理和修整、焊接残留物的去除、焊接质量检验和评定等。

请注意，具体的手工电弧焊操作规程可能会因不同的国家、行业和焊接项目而有所不同。

如果您需要特定的操作规程，请咨询相关专业人士或使用您所在地区的相关标准或法规作为参考。

第 1 页共 1 页。

钢筋焊接方法钢筋焊接是建筑业中常用的一种连接方式，通过焊接将钢筋连接在一起，使其构成一个整体，提高建筑物的稳定性和承重能力。

本文将介绍钢筋焊接的方法及注意事项。

一、钢筋焊接方法1.手工电弧焊接法手工电弧焊接法是较为常用的一种方法，它需要使用电弧焊机和焊条进行焊接。

在焊接前，需要将钢筋表面清理干净，以确保焊缝的质量。

焊接时，应先将焊条点燃，将电弧引到焊缝处，然后用焊条填充焊缝，直到焊缝的高度达到与钢筋表面相同。

2.气体保护焊接法气体保护焊接法是一种高效、高质量的焊接方法，它使用惰性气体（如氩气）来保护焊接区域，防止氧化和其他污染物进入焊缝。

焊接时，需要使用TIG焊机和焊丝进行焊接。

这种方法适用于对焊缝质量要求较高的场合。

3.埋弧焊接法埋弧焊接法是一种大规模生产中常用的方法，它适用于长焊缝的焊接。

在焊接前，需要在钢筋表面预先切割一条深度为1~1.5mm的V形槽。

然后使用埋弧焊机进行焊接，将焊丝填充在V形槽内，形成一条焊缝。

二、钢筋焊接注意事项1.钢筋表面必须清洁干净，以保证焊接质量。

2.焊接前，应先对钢筋进行检测，确保其质量符合要求。

3.焊接时应严格按照焊接方法进行，以保证焊缝的质量。

4.焊接时应注意安全，避免电击和火灾等事故。

5.焊接后应进行质量检测，确保焊缝的质量符合要求。

6.焊接时应注意环境保护，防止产生有害气体和废弃物。

7.不同类型的钢筋和焊接方法需要使用不同的焊条和焊丝，应根据实际情况选择合适的材料。

钢筋焊接是一种重要的建筑连接方式，它能够提高建筑物的稳定性和承重能力，但需要严格按照方法进行，并注意安全和环境保护。

钢筋手工电弧焊工艺标准 (4-96)1. 引言随着工程建设的日益发展，钢筋手工电弧焊已经成为了钢筋连接的一种重要方法。

在工程建设中，如何保证钢筋手工电弧焊的质量和可靠性，提高施工效率，降低施工成本，是一个亟待解决的问题。

因此，钢筋手工电弧焊工艺标准的制定对于提升钢筋手工电弧焊质量和水平，具有重要意义。

2. 标准适用范围本标准适用于钢筋手工电弧焊的施工，特别是在建筑、道路、桥梁、隧道、机场、码头等工程中的加工和安装过程。

3. 规范性引用文件在使用本标准的过程中，应该考虑以下文件的引用，其中标注的日期版本是本标准适用的版本。

•GB338-1991 钢筋冷弯加工技术条件•JGJ 16-2016 建筑工程钢筋连接技术规范•JGJ/T 153-2016 建筑工程混凝土工程质量检验评估标准•JG/T 133-2019 钢筋和钢筋焊接接头检验标准4. 质量要求4.1 表面处理在进行钢筋手工电弧焊之前，必须清除钢筋表面的氧化物和杂质。

4.2 单面焊接钢筋手工电弧焊必须沿直线进行，钢筋表面应保持清洁和平滑，焊接缝间距应符合建筑工程钢筋连接技术规范的要求。

4.3 双面焊接焊缝宽度不应大于焊缝厚度的3倍，焊缝的长度不应超过焊缝厚度的30倍。

焊缝两侧应保持焊缝的轮廓形状一致。

4.4 机械性能要求钢筋手工电弧焊的焊点强度应符合建筑工程混凝土工程质量检验评估标准的要求。

5. 工艺流程5.1 焊材选用的焊条应符合焊接钢筋的材质。

焊条外观应平整，不应有沟槽、裂缝、水泡及其他缺陷。

5.2 焊接电流钢筋手工电弧焊的焊接电流必须在规定范围内，以保证焊接质量合格。

焊接电流应根据焊接材料的厚度、钢筋的尺寸、焊条的规格、加热方式和焊接位置等条件进行选择。

5.3 焊接技术在进行钢筋手工电弧焊之前，应该先进行检查和表面清理，并且应该进行试焊，确认焊接质量符合要求后，再进行正式焊接。

完成焊接后，应进行机械性能测试，以保证焊接质量符合标准要求。

6. 焊接质量检查焊接完成后，必须进行质量检查，以便发现并修复焊接缺陷，确保焊接质量达到标准所要求的要求。
