风力发电机组的叶轮设计优化与性能分析1. 引言风力发电作为一种可再生能源的重要形式，被广泛应用于电力供应系统。
叶轮作为风力发电机组中的核心部件，直接影响着发电机组的性能和效率。
本文旨在通过对风力发电机组叶轮的设计优化与性能分析，提出一种能够提高发电效率的叶轮设计方案。
2. 风力发电机组的工作原理风力发电机组利用风能将风动能转化为机械能，然后通过发电机将机械能转化为电能。
叶轮作为风力发电机组中的核心部件，承担着捕捉和利用风能的重要任务。
叶轮优化设计的目标是最大化风能的转化效率，提高发电机组的发电量。
3. 叶轮设计优化3.1 叶片数目和形状设计叶片数目和形状直接影响着风力发电机组的功率转化性能。
一般而言，叶片数目越多，转化效率越高。
然而，叶片数目过多会增加制造成本并增加风力发电机组的重量。
因此，需要综合考虑叶片数目和形状的设计，找到一个平衡点。
3.2 叶片长度和宽度设计叶片长度和宽度的设计也是叶轮设计中的重要因素。
叶片长度越长，捕捉风能的面积越大，风力发电机组的转化效率越高。
然而，过长的叶片会增加风力发电机组的叶轮重量，并对叶轮结构造成一定的负荷。
因此，需要对叶片长度和宽度进行优化设计。
3.3 叶片材料选择叶轮受到来自空气流动的巨大压力和弯曲力的影响，因此在叶片材料的选择上需要考虑其强度、轻量化和耐腐蚀性。
目前常用的叶片材料有玻璃纤维增强塑料（GFRP）和碳纤维增强塑料（CFRP）等。
在叶片材料的选择中，需要综合考虑材料的力学性能和经济性，以实现叶轮结构的优化设计。
4. 叶轮性能分析4.1 基于流体动力学的模拟分析通过建立风力发电机组的叶轮流体动力学模型，可以对叶轮的流场分布和压力分布进行模拟分析，了解叶轮在风力作用下的性能表现。
这可以为叶轮的优化设计提供有力的依据。
4.2 发电机组的发电量模拟叶轮是风力发电机组中能量转化的关键部件，其性能的优化直接影响发电机组的发电效率。
通过基于叶轮性能和风能资源的数据，可以进行发电量的模拟计算，评估叶轮优化设计的效果。
叶轮的设计原理及应用叶轮是一种常见的机械设备，它的设计原理和应用非常广泛。
叶轮常用于液体泵、风扇、涡轮机、喷气发动机等各种工程设备中。
下面将从设计原理、应用范围和优缺点等方面详细介绍叶轮。
叶轮的设计原理主要基于流体力学，叶轮即为固定叶片或转动叶片组成的旋转部件。
为了实现特定的流体机械任务，叶轮的设计取决于不同的应用和摩擦条件。
根据叶片的形状、布局和工作环境，叶轮可分为开式和密闭两种类型。
在涡轮机中，流体通过叶轮，叶轮将流体的动能转化为机械能，并推动传动系统工作。
叶轮的设计需要考虑以下几个因素：1. 流体参数：流速、密度、粘度和温度等参数会影响叶轮的设计。
不同的参数对叶轮的各项性能和工作效果都有显著影响。
2. 叶片类型：叶轮的性能主要由叶片的形状和数量决定。
根据叶片类型的不同，叶轮可以分为离心式、轴流式和混流式等。
3. 叶片布局：叶片的布局也会影响叶轮的性能。
布置叶片的角度和密度能够调节叶轮的扬程、流量和效率。
4. 材料选择：叶轮的工作环境对材料的选择提出了要求。
例如，在高温或高压环境中，必须选择能够耐受这些条件的耐热、耐腐蚀材料。
叶轮的应用非常广泛，以下是几个典型的应用领域：1. 液体泵：叶轮作为泵的核心部件，通过旋转产生离心力，将液体向外部压送。
在工业生产、供水系统和化工过程中广泛使用。
2. 风扇：叶轮通过旋转产生气流，用于降温、通风和气体传送，广泛应用于建筑、汽车、电子设备等领域。
3. 涡轮机：叶轮作为涡轮机的动力转换部件，将流体的动能转变为机械能，如水力发电和汽轮发电等。
4. 喷气发动机：喷气发动机中的叶轮通过喷气产生推力，实现飞机或其他飞行器的推进。
叶轮具有一些优缺点：优点：1. 高效能：叶轮的设计优化可以提高流体机械的效率，从而降低能源消耗和运行成本。
2. 灵活性：叶轮的尺寸、形状和材料可以根据具体应用需求进行定制，满足不同工况下的流体传输要求。
3. 负载适应性：叶轮能够根据系统负载的需求自动调整输出功率，对于泵类设备尤为重要。
离心泵叶轮设计范文离心泵是一种常见的流体机械设备，广泛应用于工农业生产、城市供水和排水等领域。
其工作原理是利用叶轮受离心力作用，将流体加速并转化为压力能，从而实现输送的目的。
离心泵的叶轮是其核心部件，直接关系到泵的性能和效率。
叶轮的设计需要考虑多个因素，包括流体的流动特性、流量需求、扬程要求、泵的转速、叶轮材料等。
在离心泵叶轮的设计过程中，首先需要确定泵的工况参数，包括流量Q、扬程H、泵的转速N等。
这些参数可以通过工程实际需要来确定，也可以根据已有的类似泵的性能曲线来选择。
接下来，需要确定叶轮的进出口直径D1和D2，以及出口角β2、进口直径D1一般根据泵的流量来确定，而出口直径D2则常常使用等速线绘制法来确定。
该法通过绘制流速三角形和散失系数曲线来确定出口直径，从而使得出口速度恒定。
然后，需要根据进口和出口直径来确定叶轮的元素形状。
叶轮通常采用流线型的设计，使得流体能够顺利进入和流出。
叶轮的元素形状可以使用叶片角、曲率半径和叶片厚度等参数来描述。
在确定叶轮的元素形状后，还需要进行叶轮的流场分析。
这可以通过CFD仿真等方法来实现，以验证叶轮是否满足设计要求，以及是否能够提供理想的流体流动状态。
另外，还需要进行叶轮的强度和动力分析。
叶轮的强度分析主要包括静力学和动力学两个方面，以确保叶轮在工作过程中能够承受流体的压力和惯性力。
动力分析则主要是考虑叶轮的转动惯量和动力平衡等问题。
最后，在叶轮设计完成后，需要进行叶轮的制造和装配。
制造时需要考虑叶轮的材料选择和加工工艺，保证叶轮的质量和精度。
装配时需要注意叶轮与轴的连接方式，以及叶轮与泵壳等配合关系。
总之，离心泵叶轮的设计是一项综合性的工程，需要综合考虑多个因素，从而得到理想的叶轮形状和性能。
随着计算机技术的发展，仿真分析在叶轮设计中的应用越来越广泛，可以提高设计效率和精度。
在实际应用中，还需要根据具体情况进行不断的优化和改进，以满足不同领域和需求的泵的要求。
叶轮机械原理教学实验指导书北京航空航天大学能源与动力工程学院流体机械系二O一六年十二月1实验一 平面亚音扩压叶栅实验1.1实验目的1)通过实验使学生熟悉平面叶栅实验设备和实验方法； 2)作出叶栅攻角特性和叶片表面压力分布曲线； 3)了解平面叶栅实验在压气机气动设计中的作用和地位。
1.2实验内容1.2.1平面叶栅的攻角特性气流通过平面扩压叶栅后，其方向要发生转折，气流转折角为∆β。
气流通过叶栅损失的大小可用损失系数ω来表示。
∆β和ω随攻角i 和来流马赫数M 1而变化，它们都是i 和M 1的函数。
低速叶栅吹风实验不考虑M 1对叶栅性能的影响，只讨论∆β和ω随攻角i 的变化。
叶栅的攻角特性如图1示。
由图1可以看出，当i 增加时, ∆β开始直线上升，ω几乎不变。
到某一攻角， ∆β达到最大值。
攻角再提高，∆β下降很快，ω急剧增加，这时叶背气流发生严重分离。
在很大的负攻角情况下，气流在叶盆分离。
∆β的大小反映了叶栅的功增压能力,而ω的大小则反映了叶栅有效增压的程度,ω表征气流流经平面叶栅发生的机械能损失，叶栅的效率和ω有直接关系。
压气机设计取max 8.0ββ∆=∆为叶栅名义工作点，把不同几何参数叶栅的名义工作点汇集在一起，即得到平面叶栅的额定特性线，这是压气机气动设计的依据。
1.2.2叶片表面压力分布叶片表面压力分布以无因次压力系数P 表示1*11P P P P P --=式中*1P 、1P 分别为叶栅进口的总压和静压，P 为叶片上任一点的静压。
P为正值说图 1.1 平面叶栅的攻角特性2明叶片上某点的当地速度低于叶栅进口速度，P 为负值表明当地速度大于叶栅进口速度。
典型的叶片表面压力分布曲线如图2所示，横坐标为弦长百分比。
进行叶片表面压力分布实验时，只测量一个攻角(例如5︒攻角)的叶片表面压力分布。
同时，还可以改变几个攻角(-10︒,10︒,18︒)，观察叶片表面压力分布变化情况，特别要注意大攻角时，叶片表面出现严重分离(失速)现象。
水轮机的流场及叶轮叶片设计分析一、水轮机简介水轮机是一种转换水能为机械能的机器，是水力发电机组的核心，在能源产业中具有重要的地位。
水轮机主要由水轮机本体和水力机械附件两部分组成。
水轮机本体包括转子、导叶、壳体、轴承和机座等部件。
水力机械附件包括调速机构、导流门、水位计和进气管等部件。
根据水轮机工作原理，可将其分为反作用水轮机和作用水轮机两种类型。
反作用水轮机与作用水轮机不同之处在于，反作用水轮机与作用水轮机的工作原理相反。
反作用水轮机是将水方向分流意味着水流必须对冲传递机械能。
作用水轮机是将水沿叶形进口面的轴向流动转换成叶形出口面的径向流动，这样实现水能机械能转换。
二、水轮机流场分析水轮机的流场分析主要包括对水流动的分析和对水轮机叶轮叶片的分析。
1.水流动分析水流动分析是指对水在水轮机中的流动情况进行分析。
水流动分析包括对水流速、流量、受力情况和流线分布等项指标的确定。
流速是指水在水轮机中流动的速度。
流量是指单位时间内通过水轮机的水体积。
受力情况是指水流中的各种作用力，包括离心力、惯性力和粘性力等。
流线是指描述水流动轨迹的曲线。
2.叶轮叶片分析水轮机的叶轮叶片是实现水能机械能转换的重要组件，在水轮机的运转过程中扮演着重要的角色。
叶轮叶片的设计直接影响水轮机的效率、运行稳定性和生产能力，因此，叶轮叶片的设计十分关键。
叶轮叶片设计分析主要涉及叶片的尺寸和几何形状。
叶片的主要几何特征包括转速、半径和叶片的发展角等。
叶片的发展角是指叶片中心线与剖面平面的夹角。
通过合理设计叶片的尺寸和几何形状，可以使水流在叶轮叶片上产生强烈的反作用力，从而实现水能机械能的有效转换。
三、叶轮叶片设计要点分析水轮机叶轮叶片设计的要点包括合理确定叶轮的类型、选择合适的叶片导角和确定叶片的后掠角等。
1.叶轮类型选择叶轮的类型包括直流式叶轮、斜流式叶轮和轴流式叶轮等。
其中，直流式叶轮的叶片发展角固定，水流方向与叶片方向相同，适用于较小的水头和小流量。

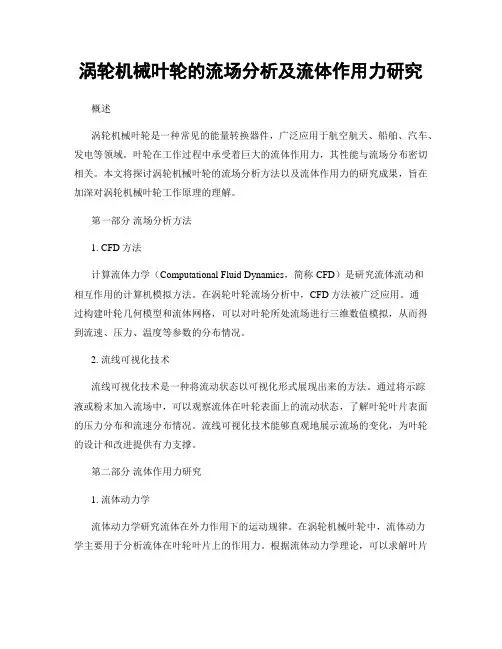

涡轮机械叶轮的流场分析及流体作用力研究概述涡轮机械叶轮是一种常见的能量转换器件，广泛应用于航空航天、船舶、汽车、发电等领域。
叶轮在工作过程中承受着巨大的流体作用力，其性能与流场分布密切相关。
本文将探讨涡轮机械叶轮的流场分析方法以及流体作用力的研究成果，旨在加深对涡轮机械叶轮工作原理的理解。
第一部分流场分析方法1. CFD方法计算流体力学（Computational Fluid Dynamics，简称CFD）是研究流体流动和相互作用的计算机模拟方法。
在涡轮叶轮流场分析中，CFD方法被广泛应用。
通过构建叶轮几何模型和流体网格，可以对叶轮所处流场进行三维数值模拟，从而得到流速、压力、温度等参数的分布情况。
2. 流线可视化技术流线可视化技术是一种将流动状态以可视化形式展现出来的方法。
通过将示踪液或粉末加入流场中，可以观察流体在叶轮表面上的流动状态，了解叶轮叶片表面的压力分布和流速分布情况。
流线可视化技术能够直观地展示流场的变化，为叶轮的设计和改进提供有力支撑。
第二部分流体作用力研究1. 流体动力学流体动力学研究流体在外力作用下的运动规律。
在涡轮机械叶轮中，流体动力学主要用于分析流体在叶轮叶片上的作用力。
根据流体动力学理论，可以求解叶片表面上的压力和剪应力分布，进而计算得到流体对叶片的作用力。
这些作用力对叶轮的转动和性能产生重要影响。
2. 流动阻力涡轮机械叶轮转动时，周围流体对叶片的阻力是造成能量损失的主要原因之一。
流动阻力的研究可以帮助优化叶片结构，减小阻力损失，提高叶轮的效率。
通过数值模拟或实验方法，可以对叶片表面的流动阻力进行定量分析，为叶轮的优化设计提供理论指导。
第三部分流场分析与叶轮设计1. 流场分析在叶轮设计中的应用流场分析是涡轮机械叶轮设计的重要环节。
通过对流场进行精确分析，可以获得叶片表面的流动特性，如压力分布、速度分布等，为叶轮的设计和优化提供理论依据。
根据流场分析结果，可以调整叶片形状、角度等参数，以改进叶轮性能。

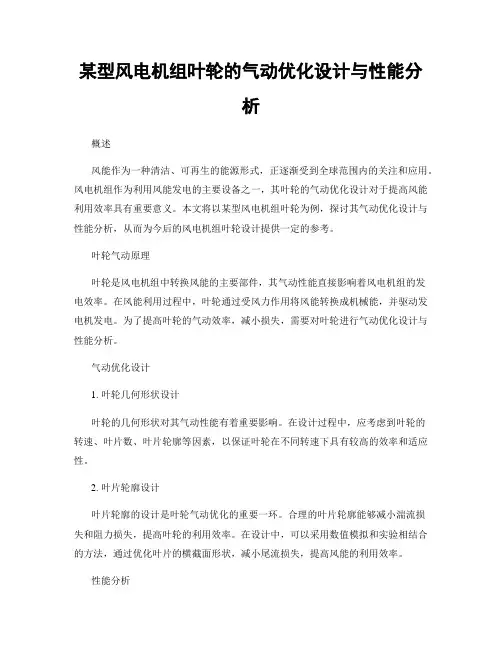

某型风电机组叶轮的气动优化设计与性能分析概述风能作为一种清洁、可再生的能源形式，正逐渐受到全球范围内的关注和应用。
风电机组作为利用风能发电的主要设备之一，其叶轮的气动优化设计对于提高风能利用效率具有重要意义。
本文将以某型风电机组叶轮为例，探讨其气动优化设计与性能分析，从而为今后的风电机组叶轮设计提供一定的参考。
叶轮气动原理叶轮是风电机组中转换风能的主要部件，其气动性能直接影响着风电机组的发电效率。
在风能利用过程中，叶轮通过受风力作用将风能转换成机械能，并驱动发电机发电。
为了提高叶轮的气动效率，减小损失，需要对叶轮进行气动优化设计与性能分析。
气动优化设计1. 叶轮几何形状设计叶轮的几何形状对其气动性能有着重要影响。
在设计过程中，应考虑到叶轮的转速、叶片数、叶片轮廓等因素，以保证叶轮在不同转速下具有较高的效率和适应性。
2. 叶片轮廓设计叶片轮廓的设计是叶轮气动优化的重要一环。
合理的叶片轮廓能够减小湍流损失和阻力损失，提高叶轮的利用效率。
在设计中，可以采用数值模拟和实验相结合的方法，通过优化叶片的横截面形状，减小尾流损失，提高风能的利用效率。
性能分析1. 流场分析通过对叶轮周围流场的分析，可以得到叶轮的速度分布、压力分布等重要参数，进而评估叶轮的气动性能。
可以使用计算流体力学（CFD）等数值模拟方法，对叶轮的流场进行模拟和分析，以获得叶轮的气动特性。
2. 动力学分析动力学分析主要是对叶轮的转动特性和负荷特性进行分析。
通过对转子的惯性矩、动力学特性等进行建模和计算，可以对叶轮的动态性能进行评估，为叶轮的气动优化设计提供参考。
案例分析以某型风电机组叶轮为例，通过CFD模拟和实验分析，得到了叶轮在不同工况下的气动性能参数。
结果表明，在优化设计后，叶轮的效率提高了10%，风能利用效率显著提高。
结论通过对某型风电机组叶轮的气动优化设计与性能分析，可以得到以下结论：合理的叶轮几何形状设计和叶片轮廓设计能够显著提高叶轮的气动效率；流场分析和动力学分析能够全面评估叶轮的气动性能；通过优化设计，叶轮的性能得到了显著提升。

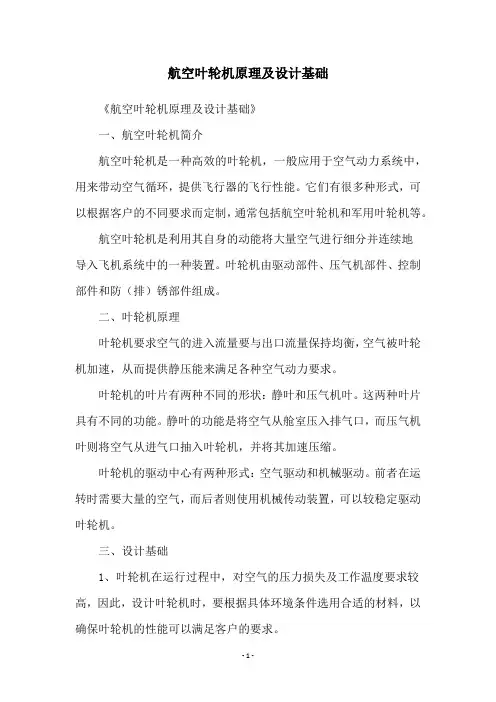

航空叶轮机原理及设计基础《航空叶轮机原理及设计基础》一、航空叶轮机简介航空叶轮机是一种高效的叶轮机，一般应用于空气动力系统中，用来带动空气循环，提供飞行器的飞行性能。
它们有很多种形式，可以根据客户的不同要求而定制，通常包括航空叶轮机和军用叶轮机等。
航空叶轮机是利用其自身的动能将大量空气进行细分并连续地导入飞机系统中的一种装置。
叶轮机由驱动部件、压气机部件、控制部件和防（排）锈部件组成。
二、叶轮机原理叶轮机要求空气的进入流量要与出口流量保持均衡，空气被叶轮机加速，从而提供静压能来满足各种空气动力要求。
叶轮机的叶片有两种不同的形状：静叶和压气机叶。
这两种叶片具有不同的功能。
静叶的功能是将空气从舱室压入排气口，而压气机叶则将空气从进气口抽入叶轮机，并将其加速压缩。
叶轮机的驱动中心有两种形式：空气驱动和机械驱动。
前者在运转时需要大量的空气，而后者则使用机械传动装置，可以较稳定驱动叶轮机。
三、设计基础1、叶轮机在运行过程中，对空气的压力损失及工作温度要求较高，因此，设计叶轮机时，要根据具体环境条件选用合适的材料，以确保叶轮机的性能可以满足客户的要求。
2、叶轮机的设计参数考虑包括转速、外形尺寸、叶片及机架结构等。
这些参数不仅影响叶轮机的性能，还影响叶轮机的重量。
3、运行状况的考虑也是设计叶轮机的重要因素，它们可能会影响叶轮机的使用寿命及叶轮机的维护需求。
四、结论叶轮机是一种高效的叶轮机，主要用于空气动力系统中，可以帮助飞行器提供飞行性能。
在设计叶轮机时，要考虑到材料的选择、叶片的尺寸等因素，以确保叶轮机的性能可以满足客户的要求。
此外，还应考虑到运行环境的影响，以使叶轮机更好地满足客户的要求。
叶轮的水力设计范文叶轮是水力水轮机的重要组成部分，其水力设计对于提高水轮机的效率和性能至关重要。
水力设计主要包括选择适当的叶轮类型、确定叶轮的几何参数和进行流场分析等。
首先，选择适当的叶轮类型是水力设计的第一步。
根据特定的应用场景和水流特性，可以选择不同类型的叶轮，包括斜流式、轴流式和混流式叶轮。
斜流式叶轮适用于低扬程、高流量的场景，轴流式叶轮适用于中等扬程和流量的场景，混流式叶轮适用于高扬程、低流量的场景。
正确选择叶轮类型可以更好地适应水流特性，提高水轮机的效率。
其次，确定叶轮的几何参数是水力设计的关键。
叶轮的几何参数包括叶片数目、叶片形状、叶片展弦比、叶轮进出口直径、叶片安装角度和叶片宽度等。
这些参数的选取直接影响着水流在叶轮上的流动情况和叶轮的转速。
一般来说，叶片数目越多，能够更好地利用水流的能量，但也会增加流动阻力；叶片形状可以通过仿生学设计，使得叶片能够更好地适应水流的流动；叶轮进出口直径和叶片展弦比的选取可以保证合适的流速分布，减小流动耗失。
叶片安装角度和叶片宽度的选取则可以控制叶轮的工作状态和输出功率。
最后，进行流场分析是水力设计的重要环节。
通过数值模拟或实际试验，可以对叶轮的流动情况进行详细的分析和评估。
流场分析可以得到叶轮上的流速分布、压力分布和叶片表面的剪切力等关键参数，以及流动的阻力损失和损失机理。
通过优化叶轮的几何参数，可以进一步改善水流分布，减小流动损失，提高水轮机的效率和性能。
综上所述，叶轮的水力设计是水力水轮机设计的重要环节，关系着水轮机的效率和性能。
通过选择适当的叶轮类型、确定合适的叶轮几何参数和进行流场分析，可以优化叶轮的流动特性，提高水轮机的效率，实现更好的能量转换。
水力设计还需要考虑到实际应用的具体场景和要求，以提供满足需求的可靠、高效的水力水轮机。
“叶轮机设计与实验” 教学实验指导书教学实验名称：叶轮机设计与实验Turbomachinery Design and Experiment学分/学时：0.5/16适用专业：航空发动机设计、交通运输工具先修课程和环节：航空发动机原理、叶轮机械原理一、实验目的1） 掌握离心式压气机和向心式涡轮的基本气动设计方法； 2）掌握离心式压气机和向心式涡轮的基本性能测量。
二、实验内容及基本原理实验内容应用所学过的叶轮机原理基本知识，进行离心式压气机和向心式涡轮的气动设计，包括：压气机和涡轮共同工作参数确定、压气机和涡轮进出口速度三角形设计、叶型（中弧线）设计、转子和静子叶片数目确定等。
加工和制作试验用压气机和涡轮，并进行压气机/涡轮的增压比/落压比、流量和转速等叶轮机基本性能参数的测量。
基本原理1) 基本方程：Δh *=Lu =ω(r 2C 2u -r 1C 1u )方程给出了气流经过以角速度ω旋转的叶栅时的滞止焓的变化,C u 表示气流的周向分速度，该方程基于简单力学原理并且假定流动过程为绝热过程。
当气流通过静子叶栅时（ω=0），滞止焓不变。
对压气机来说，滞止焓变化Δh *为正值；对涡轮来说，滞止焓变化Δh *为负值。
当流动过程为不可压流动时:***1cc cP h ηρ∆=∆***TT TP h ηρ∆=∆其中ΔP *c 和ΔP *T 分别表示气流流经压气机和涡轮时的总压变化。
当空气从静止的大气环境中被吸入压气机时，在进入压气机时没有周向分速度，即C 1u =0。
当气体离开涡轮时，如果气流的周向分速度不为零，将会增加涡轮出口至真空泵进口管路中的流动摩擦损失。
因此，在设计状态下，涡轮转子出口气流的周向分速度应该为零（C 4u =0）。
压气机和涡轮的转子或静子的进、出口径向分速度可通过连续方程得出： Cr= m/(2 πρr h)其中m 为流量， h 为叶片的轴向宽度，ρ为空气密度。
知道径向和周向两个分速度后，可计算出相对静叶和动叶的气流方向。
风机叶轮设计嘿，朋友们！咱今儿就来聊聊风机叶轮设计这档子事儿。
风机叶轮，那可是风机的核心部件啊，就好比人的心脏一样重要！你想啊，要是心脏不给力，这人能好得了吗？同理，叶轮要是设计得不好，那风机的性能可就大打折扣啦。
设计叶轮的时候，可得好好琢磨几个关键的点。
首先就是形状，这形状可不能随便乱来，得根据实际需求和使用场景来精心打造。
你说要是弄个奇奇怪怪的形状，风还能好好吹吗？就跟咱家里的扇子似的，你得有个合适的形状才能扇出舒服的风呀。
还有尺寸大小，这也得讲究。
大了小了都不行，得恰到好处。
就像你穿衣服，太大了松松垮垮，太小了又紧得难受，得合身才行呀！叶轮也是一样，尺寸合适了，才能高效地工作。
材料的选择那也是相当重要啊！这就好比盖房子选砖头，质量不好的砖头盖出来的房子能结实吗？同理，不好的材料做出来的叶轮，能经得住长时间的运转吗？那肯定不行啊！所以咱得挑好的材料，让叶轮结实耐用。
设计叶轮的时候，还得考虑它的平衡性。
不平衡的叶轮转起来会咋样？那肯定晃晃悠悠的呀，就跟骑自行车轮子歪了似的，能好受吗？而且不平衡还容易出故障呢，这可不行！咱得让叶轮稳稳当当、顺顺利利地转起来。
另外，叶轮的转速也得设计好。
转得太快了不行，容易出问题；转得太慢了也不行，效率太低啦。
这就跟跑步似的，跑太快了累得喘不过气，跑太慢了又达不到锻炼效果，得找到那个最合适的速度。
哎呀，你们想想，一个小小的叶轮，里面居然有这么多门道！这可真是不简单呐！咱设计的时候可得细心细心再细心，不能有一点马虎。
你说要是因为咱设计得不好，导致风机出问题，那多闹心啊！那可就耽误事儿啦！所以咱得把叶轮设计得杠杠的，让它成为风机的强大动力源泉。
总之呢，风机叶轮设计可不是一件随随便便就能搞定的事儿，得下功夫，得用心思，得把每一个细节都考虑到。
只有这样，咱才能设计出优秀的叶轮，让风机发挥出最大的作用。
这可不是我在这瞎忽悠你们，你们好好想想，是不是这个理儿？原创不易，请尊重原创，谢谢!。
三元流叶轮设计流程
三元流叶轮是一种用于离心式压缩机、风机、涡轮机等设备中的重要组件，其设计流程通常包括以下几个步骤：
1. 确定设计要求和性能指标：根据设备的用途和要求，确定三元流叶轮的设计要求和性能指标，如流量、压力、转速等。
2. 建立数学模型：根据叶轮的几何形状和流场分布，建立数学模型，包括叶片数、叶片倾角、叶片后掠角、流道形状等参数。
3. 进行流场数值模拟：利用计算流体力学（CFD）软件对流场进行数值模拟，求解速度、压力、温度等物理量，并分析流场分布情况。
4. 优化叶轮结构：根据数值模拟结果，优化叶轮结构，如叶片数、叶片倾角、叶片后掠角、流道形状等，以满足性能指标和减少流动噪声。
5. 进行实验测试：对优化后的叶轮进行实验测试，验证数值模拟结果和优化效果，并进行必要的修正和调整。
6. 确定最终设计方案：根据实验测试结果和设计要求，确定最终的三元流叶轮设计方案，包括叶轮几何形状、叶片数、叶片倾角、叶片后
掠角、流道形状等参数，并进行生产制造。
需要注意的是，三元流叶轮的设计流程可能因具体设备而异，上述流程仅供参考。
在实际设计过程中，需要根据具体情况进行调整和完善。
叶轮设计
叶轮设计是指设计和优化液压机械（如泵和涡轮机）中的
叶片形状和结构，以实现特定的流体力学性能和效率。
在叶轮设计过程中，需要考虑以下几个方面：
1. 流量要求：根据流体介质的特性和给定的工况条件，确
定所需的流量，并据此确定叶轮的尺寸和叶片的数量。
2. 动能转换：叶轮的设计需要将流体的动能转换为机械能，以实现提供所需工作的效果。
3. 叶轮类型：根据应用需求和流体特性，选择合适的叶轮
类型。
常见的叶轮类型包括离心式、轴流式和混流式等。
4. 叶片形状：根据流体传递时的流动特性，选择合适的叶
片形状，以最大程度地提高流体的能量转换和流动效率。
5. 叶片角度：叶片的角度对于流体的流动方向和速度分布
起着重要的作用。
通过优化叶片的进出口角度和弯曲角度，可以提高叶轮的效率和性能。
6. 叶片材料：选择合适的叶片材料，考虑其耐腐蚀性、强
度和疲劳寿命等因素。
常见的叶片材料包括不锈钢、铝合
金和钛合金等。
7. 叶轮结构：考虑叶轮的结构强度和刚度，以确保其能够
承受流体的压力和负载。
8. 叶片表面处理：优化叶片表面的润滑和阻力特性，以减
小摩擦和能量损失。
叶轮设计是一个复杂的工程问题，需要结合流体力学、机
械设计和材料科学等知识进行综合考虑和优化。
现代计算
机辅助设计和仿真技术的应用使得叶轮设计更加精确和高效。
风机叶轮设计课程设计一、课程目标知识目标：1. 理解风机叶轮的基本结构及其工作原理；2. 掌握风机叶轮设计的基本流程和关键参数；3. 了解不同类型风机叶轮的特点和应用场景。
技能目标：1. 能够运用流体力学原理分析风机叶轮的气动性能；2. 学会使用CAD软件进行风机叶轮的三维建模；3. 掌握运用计算流体力学（CFD）软件对风机叶轮进行仿真分析。
情感态度价值观目标：1. 培养学生对风机叶轮设计领域的兴趣和热情；2. 增强学生的团队合作意识和创新精神；3. 提高学生面对工程问题时的分析问题和解决问题的能力。
课程性质：本课程为高年级工程技术类课程，旨在帮助学生将理论知识与实际工程应用相结合，提高解决实际问题的能力。
学生特点：学生具备一定的流体力学和CAD软件应用基础，具有较强的逻辑思维和动手能力。
教学要求：注重理论与实践相结合，强调学生的主动参与和实际操作，培养具备实际工程应用能力的专业技术人才。
通过本课程的学习，使学生能够达到以上所述的知识、技能和情感态度价值观目标，为未来的职业发展打下坚实基础。
二、教学内容1. 风机叶轮结构及工作原理- 理解风机叶轮的组成部分及其相互关系- 掌握叶轮的几何参数对气动性能的影响2. 风机叶轮设计流程与关键参数- 学习叶轮设计的步骤和方法- 熟悉叶轮设计中的主要参数计算和选取3. 风机叶轮CAD建模- 掌握使用CAD软件进行叶轮三维建模的技巧- 学习叶轮模型的优化和调整方法4. 风机叶轮气动性能分析- 应用流体力学原理分析叶轮气动性能- 学习运用CFD软件进行叶轮仿真分析5. 不同类型风机叶轮特点与应用- 了解轴流式、离心式和混流式风机叶轮的特点- 掌握各类叶轮在工程实践中的应用场景教学大纲安排：第一周：风机叶轮结构及工作原理第二周：风机叶轮设计流程与关键参数第三周：风机叶轮CAD建模第四周：风机叶轮气动性能分析第五周：不同类型风机叶轮特点与应用教学内容依据教材相关章节进行组织，结合课程目标，注重理论与实践相结合，确保学生在掌握理论知识的同时，能够进行实际操作和工程应用。
“叶轮机设计与实验” 教学实验指导书教学实验名称：叶轮机设计与实验Turbomachinery Design and Experiment学分/学时：0.5/16适用专业：航空发动机设计、交通运输工具先修课程和环节：航空发动机原理、叶轮机械原理一、实验目的1） 掌握离心式压气机和向心式涡轮的基本气动设计方法； 2）掌握离心式压气机和向心式涡轮的基本性能测量。
二、实验内容及基本原理实验内容应用所学过的叶轮机原理基本知识，进行离心式压气机和向心式涡轮的气动设计，包括：压气机和涡轮共同工作参数确定、压气机和涡轮进出口速度三角形设计、叶型（中弧线）设计、转子和静子叶片数目确定等。
加工和制作试验用压气机和涡轮，并进行压气机/涡轮的增压比/落压比、流量和转速等叶轮机基本性能参数的测量。
基本原理1) 基本方程：Δh *=Lu =ω(r 2C 2u -r 1C 1u )方程给出了气流经过以角速度ω旋转的叶栅时的滞止焓的变化,C u 表示气流的周向分速度，该方程基于简单力学原理并且假定流动过程为绝热过程。
当气流通过静子叶栅时（ω=0），滞止焓不变。
对压气机来说，滞止焓变化Δh *为正值；对涡轮来说，滞止焓变化Δh *为负值。
当流动过程为不可压流动时:***1cc cP h ηρ∆=∆***T T TP h ηρ∆=∆其中ΔP *c 和ΔP *T 分别表示气流流经压气机和涡轮时的总压变化。
当空气从静止的大气环境中被吸入压气机时，在进入压气机时没有周向分速度，即C 1u =0。
当气体离开涡轮时，如果气流的周向分速度不为零，将会增加涡轮出口至真空泵进口管路中的流动摩擦损失。
因此，在设计状态下，涡轮转子出口气流的周向分速度应该为零（C 4u =0）。
压气机和涡轮的转子或静子的进、出口径向分速度可通过连续方程得出： Cr= m/(2 πρr h)其中m 为流量， h 为叶片的轴向宽度，ρ为空气密度。
知道径向和周向两个分速度后，可计算出相对静叶和动叶的气流方向。
动叶：tan(αrel)=( C u -ωr)/Cr静叶：tan(α)= C u / Crα为绝对速度气流角，αrel为相对速度气流角，以气流的切线方向分速度C u或W u（W u= C u -ωr）与转子旋转方向相同为正值。
此外，叶型几何构造角以β表示。
2) 压气机转子叶片离心式压气机由动叶和静叶组成，动叶提高气体的动能和静压（静压升高约占总静压升的一半），静叶使气体的动能尽可能多地转换成静压升高。
假定流动过程是无粘的，气体通过静叶时的静压升高可以用伯努力方程计算。
实际的扩压过程远非等熵过程，实际扩压过程的压升小于等熵过程的压升，扩压效率通常为70%左右。
前弯径向后弯转子叶片可以是如图所示的前弯、径向和后弯式，在转速一定的条件下，前弯角度越大，转子叶片出口的C u越大，叶片对气体的加功量越大。
或者在加功量一定的条件下（受涡轮所能发出的功率限制），动叶的前弯角越大所需要的旋转速度越小，转速越低，压气机或涡轮的机械损失（轴承中摩擦损失）越小，但是这将增加气体离开动叶时的绝对速度，增加气体在静叶中的静压升，同时也将增加静叶中的流动损失。
因此，在设计转速较高时，转子叶片选择后弯叶型，可以在满足一定加功量的同时，获得较高的效率。
设计转速确定后，可以先选定动叶几何出口角β2，再根据加功量（涡轮输出功率）计算流量，这样做比预先选定转速和流量再算叶片几何出口角要容易些，最佳的β2值需经过较详细的计算才能确定，要从流动效率高和易于制造两个方面考虑来选择合适的值。
确定转速、转子叶片几何出口角β2和加功量后，可以求出压气机的流量和气流流入扩压器的速度。
由于气流离开转子不是完全以叶型的几何出气角流出，而总是有一点“滑移”，造成实际的C 2u 值小于理想值（气流以叶型的几何出气角流出转子时的C 2u ）。
通过引入滑移因子σ，可以计算实际的C 2u 。
Weisner 定义滑移因子σ：σ=1-（C 2u ，理想- C 2u ，实际）/u 2σ的值与许多因素有关，尤其是由叶片数目。
常用经验关系式如下：σ=1-(cos β2)0.5/ N 0.7其中N 是叶片数。
开始计算时，可初定σ=0.85，在初算时不改变σ的值，否则求解叶片数目的迭代计算可能会发散，在叶片数目确定以后，重新计算σ的值并代入计算。
理想的C 2u 计算很简单，C 2u ，理想=（u 2+C 2r tan β2）,对于前弯叶片β2是正值，对于后弯叶片β2是负值。
C 2u ，实际=(σu 2+ C 2r tan β2) 将C 2u ，实际代入能量方程，得：()T r c u c u N C u u m C u m L =+==222222tan βσ其中m c 为压气机流量，N T 为涡轮输出功率，C 2r 由连续方程求出：hr m C cr πρ222=其中h 为转子叶片轴向宽度，将C 2r 代入能量方程，可得到求解流量的方程：02tan 222222=-+T c c N m u m hr u σπρβ这是一个一元二次方程，m c 取其合理解（较小值解）。
给定转子出口半径r 2、转速和涡轮功率后， 可以在前弯和后弯叶片范围内选择β2，并求出相应的流量，流量确定后可以计算出动叶进、出口气流的绝对速度和相对速度，当给定转子进口设计攻角为零攻角时，叶型几何进口角β1等于相对气流角α1rel 。
要注意检查动叶出口相对速度与进口相对速度比值，这个比值不应太小，否则动叶的边界层可能分离，典型的W 2/ W 1〉0.5，后弯角度越大，速度比值也越大，边界层分离的可能越小。
动叶数目是一个很重要的参数，若叶片数目太多，叶片表面与气流的摩擦损失大，若叶片数太少，气流从叶片表面分离也将引起大的损失，可以通过以下方法简单估算所需的叶片数目，由于叶片出口受到“滑移”的影响和叶片进口受到实际攻角的影响，以下方法只适用于叶片通道的平均半径r mid 附近（r mid 为几何平均半径）。
由动量矩方程可以得到：rh P N drrC d mb b u ∆=∙)( Nb 为叶片数，h 为叶片的轴向宽度，ΔPb 表示叶片压力面和吸力面压差。
假定相对气流角与叶片几何角相等，则：C u =u +C r tan ββ为半径r 处的叶型几何角，其它参数确定后，上述两个式子决定ΔPb 的大小。
在相同半径处，叶片两面的滞止压力是相等的，即：Ps+0.5ρWs 2=Pp+0.5ρWp 2其中下标s ，p 表示吸力面和压力面，W 为气流的相对速度。
可以假设从压力面的Wavg-ΔW 到吸力面的Wavg ＋ΔW 的相对速度是线性变化的，代入到上一个方程得：ΔPb=Pp-Ps=2ρWavg ΔW当ΔW=Wavg 时，压力面的速度为零，对应流动从叶片表面分离。
为防止分离发生，必须有ΔP b <2ρWavg 2，将此不等式代入叶片数目表达式（动量矩方程），得：)2/()(2rh W drrC d mN avg u b ρ∙〉 上式表明Wavg 值越大，所需要的叶片数目将越少，这可以理解为在较高的Wavg 下，叶片的压力面和吸力面之间可以有较大的压力差，而流动仍然不分离。
Wavg 的值可由平均半径r mid 处径向速度和叶型几何角得到： Wavg cos β=C r叶片平均半径r mid 处的叶型角βmid可由下式估算：βmid=0.5×(β1+β2)平均半径r mid 处的C r 由连续方程确定。
d(r C u )/dr 可以用r C u 和半径r 变化的平均值代替，即：d(r C u )/dr ≈Δ（r C u ）／Δr ＝（r ２C 2u －r １C 1u ）／（r ２－r １）由于是在叶片平均半径r mid 处估算叶片数目，为留有一定的余量，实际的叶片数目应略多于估算数目（大约多２５％），若实际的叶片数目少于８或多于２５，则需要修改设计，增加叶片后弯角度可以减少叶片数目。
采用上述方法在不同半径处估算出的叶片数目会不一样，在半径大处需要的叶片多，半径小处所需叶片少。
因此，许多离心压气机采用大小叶片结构，从平均半径处开始在大叶片之间增加小叶片，这样可以使用较少的大叶片，并且可以减少全部叶片与气体接触的总面积。
如果采用大小叶片设计，用１／３叶片高度处半径估算大叶片数目，从平均半径处开始在大叶片之间增加相同数量的小叶片。
叶片的型面最好是光滑的曲面，沿半径曲率的变化可以选择叶片载荷ΔPb 沿半径r 为一不变的常数。
由前面的方程：rh P N drrC d mb b u ∆=∙)( 可以看到，若ΔPb 为常数， 并将C u =u + C r tan β代入上式，得：d(tan β)/dr=const ×r此方程可以被积分，从而可得到叶片几何角β随半径r 变化的函数，两个积分常数可由进出口边界条件（β1和β2）确定，可以通过作图法确定转子叶型。
转子叶片也可以采用简单的圆弧叶型，如图，在已知r 1、r 2、β1和β2 条件下，可以求得叶型圆弧半径R C 和其圆心半径R O ：R C =))90cos()-90cos((211222122ββ---r r r rR 0 =)90cos(222222β--+r R r R C C3)扩压器叶片在决定压气机效率方面，扩压器叶片起的作用可能比动叶大，扩压器叶片使气流减速并且尽可能地将动能转换为压力能。
只要流动减速就有可能出现附面层分离，这会使扩压器的性能受到限制。
扩压器的效率定义：ηdiff =ΔP/ΔP isΔP is表示在相同的进口条件和相同的进出口面积比条件下，等熵流动过程的静压升，ΔP为实际过程静压升。
如果扩压器的长度不受限制，在均匀的进气条件下，扩压器的效率可以达到８０％。
扩压器性能的另一种表示方法是其静压升系数：ηeff=ΔP/( P*01- P1)ηeff =ΔP/0.5ρC 12 （不可压流动） C 1为扩压器进口气流速度。
在转子出口和扩压器进口之间有一无叶片的径向间隙，气流流过此间隙时如果不考虑摩擦， 则r C u 保持不变，由连续方程还可知，C r 与半径是成反比例的，C u 和C r 两个速度分量在间隙中都是随半径增大而减小的,因此，在气流到达扩压器叶片之前在间隙内已经开始减速扩压，这一扩压过程在理论上可用伯努力方程算出。
然而，由于相对速度大时端壁摩擦力大，造成间隙流动的扩压效率低，因此无叶间隙不应太大，但是，也还必须有一定的尺寸，好让转子出口不均匀的气流在到达扩压器叶片之前变得均匀些，通常这种无叶片径向间隙的大小为当地半径的５％－１０％，扩压器进口半径的大小也由此确定了。
扩压器叶片进口气流角是由离开转子的绝对气流角度α２，以及在间隙内流动时环量（r C u ）和流量守恒决定的，进口气流角可以很容易算出，在设计扩压器叶片时应使其进口几何角近似等于算出的进口气流角。
