射频信号源的使用

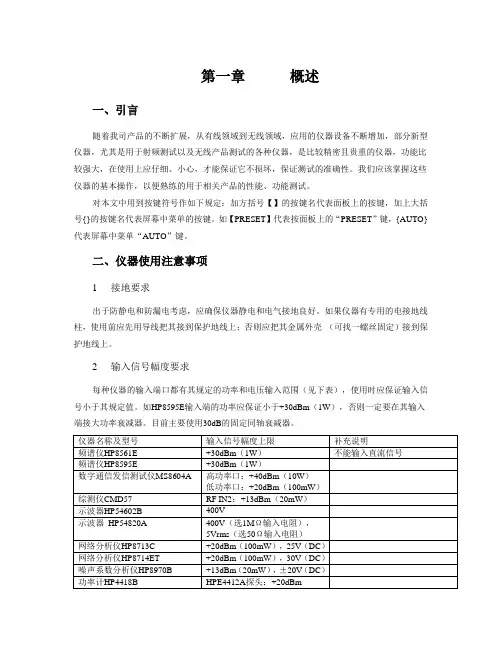

第一章概述一、引言随着我司产品的不断扩展，从有线领域到无线领域，应用的仪器设备不断增加，部分新型仪器，尤其是用于射频测试以及无线产品测试的各种仪器，是比较精密且贵重的仪器，功能比较强大，在使用上应仔细、小心，才能保证它不损坏，保证测试的准确性。

我们应该掌握这些仪器的基本操作，以便熟练的用于相关产品的性能、功能测试。

对本文中用到按键符号作如下规定：加方括号【】的按键名代表面板上的按键，加上大括号{}的按键名代表屏幕中菜单的按键。

如【PRESET】代表按面板上的“PRESET”键，{AUTO}代表屏幕中菜单“AUTO”键。

二、仪器使用注意事项1接地要求出于防静电和防漏电考虑，应确保仪器静电和电气接地良好。

如果仪器有专用的电接地线柱，使用前应先用导线把其接到保护地线上；否则应把其金属外壳（可找一螺丝固定）接到保护地线上。

2输入信号幅度要求每种仪器的输入端口都有其规定的功率和电压输入范围（见下表），使用时应保证输入信号小于其规定值。

如HP8595E输入端的功率应保证小于+30dBm（1W），否则一定要在其输入端接大功率衰减器。

目前主要使用30dB的固定同轴衰减器。

1仪器输出端要求使用时要分清仪器的输入、输出端，仪器的输出端不应输入信号。

特别注意：CMD57配置有大功率输出端时，RF OUT2可输出较大功率，该端口严禁输入任何信号，否则很容易损坏端口。

如在测试收发信机误码率时，RF OUT2端口千万不能接到发射机输出口。

2预热要求仪器在使用前最好预热30分钟后再进行校准或测试，以保证测量数据准确。

3校准要求部分仪器使用前应进行必要的校准，保证侧量数据的准确性。

如MS8604A、网络分析仪、功率计等，在使用前都应该校准。

4测试电缆要求仪器所使用的连接电缆必须定期（根据使用的频繁程度）检查其可用性，主要是测量线损及驻波比。

测试结果要考虑线损。

可以通过测试一合格的样板间接测量外部损耗。

电缆的连接头如果脏了要用无水酒精清洗，保持接触良好。

福禄克射频标准信号源安全操作及保养规程1. 引言福禄克射频标准信号源是一种常用的测量仪器，用于产生稳定的射频信号，广泛应用于通信、无线电、雷达等领域。

为了确保仪器的正常运行和使用者的安全，本文档将介绍福禄克射频标准信号源的安全操作规程以及保养要点。

2. 安全操作规程在使用福禄克射频标准信号源前，请遵循以下安全操作规程：2.1 电源操作•使用标准电压：使用前请确认电源符合仪器标签上的标准电压要求，避免超过或低于额定电压使用。

•避免过载：请不要将福禄克射频标准信号源连接到过载的电源插座上。

•避免水激活：请不要使用潮湿的手操作仪器或将液体溅入仪器内部。

2.2 连接操作•耐高压：在连接仪器前，请确保仪器是处于断电状态，以免触发高压电流造成人身伤害。

•正确接地：福禄克射频标准信号源通常需要接地，确保接地线连接正确，以减少电流泄漏风险。

•插拔谨慎：在连接或拔出信号线时，请确保电源已关闭，避免误触高电压的部件。

2.3 仪器操作•保持干燥：请确保操作环境干燥，不要将液体或潮湿物品放置在仪器周围。

•避免碰撞：请避免仪器与硬物碰撞，以免损坏外壳或内部组件。

•温度适宜：福禄克射频标准信号源的工作温度范围通常在指定范围内，不要将仪器暴露于极端温度环境。

•不擅自拆卸：请不要自行拆卸或更换福禄克射频标准信号源的零部件，如需维修，请联系专业维修人员。

3. 保养要点为确保福禄克射频标准信号源的长期稳定性和使用寿命，以下是保养要点：3.1 定期检查•电源线检查：定期检查电源线是否损坏或有裂痕，如有，应立即更换。

•过滤器清洁：定期清洁福禄克射频标准信号源上的过滤器，防止灰尘或污垢进入内部影响仪器性能。

3.2 避免震动•震动保护：请注意避免福禄克射频标准信号源遭受剧烈的震动或碰撞，避免损坏内部组件。

•固定稳固：在使用福禄克射频标准信号源时，请确保其稳固地安装在平稳的工作台或架子上。

3.3 存放环境•防尘防潮：福禄克射频标准信号源应存放在干燥、通风的环境中，远离湿度高的场所。

用户使用指南出版号28240554JSTFG3800系列射频信号源石家庄数英仪器有限公司 02/2022TFG3800系列射频信号源简介TFG3800系列射频信号源，输出频率范围涵盖了9kHz～3.6 GHz，提供了全面的调制解决方案，标配AM/FM/ØM/脉冲调制功能，所有的调制都支持外部源和内部源。

适用于通信、研发、计算机、教育、仪器仪表、生产和维修等众多领域。

主要特点：最高频率：2.4GHz（TFG3824）/3.6GHz（TFG3836）输出频率分辨率：可达 0.01Hz最大输出功率范围：-110 dBm ～+20 dBm幅度精度典型值：≤ 0.5 dB高信号纯净度：相位噪声典型值＜ -105 dBc/Hz@20 kHz脉冲调制功能：通断比可达 70 dBc7 英寸电容触摸屏，更好的人机交互体验丰富的通信接口：标配 USB HOST, USB DEVICE, LANTFG3800系列射频信号源及附件TFG38xx射频信号源1台三芯电源线1条CD光盘（含《用户使用指南》）1张N-BNC转接头1个概要文档的主要内容第一章快速入门本章介绍射频信号源的前后面板和用户界面以及首次使用时的注意事项。

第二章基本操作本章提供射频信号源前面板按键和后面板接口功能描述，详细介绍了各按键下的菜单功能和各接口的功能。

第三章程控本章主要介绍射频信号源的程控接口。

第四章服务与支持本章主要介绍射频信号源的服务与支持。

第五章技术参数本章主要介绍射频信号源的主要参数。

告知：本文档所含内容如有修改，恕不另告。

本文档中可能包含有技术方面不够准确的地方或印刷错误。

本文档只作为仪器使用的指导，石家庄数英仪器有限公司对本文档不做任何形式的保证，包括但不限于为特定目的的适销性和适用性所作的暗示保证。

目录第一章快速入门 ..................................................... - 6 -1．使用准备 ......................................................................................................................... - 6 -1.1检查整机与附件..................................................................................................... - 6 -1.2接通仪器电源......................................................................................................... - 6 -2．熟悉前后面板................................................................................................................. - 7 -2.1 前面板总览及各按键功能简介......................................................................... - 7 -2.2 后面板总览及各接口功能简介......................................................................... - 9 -3．显示界面 ....................................................................................................................... - 11 -第二章基本操作 .................................................... - 13 -1. 频率/LF 参数设置...................................................................................................... - 13 -1.1 RF频率................................................................................................................. - 13 -1.2 LF 输出................................................................................................................. - 13 -2. 幅度参数设置............................................................................................................... - 14 -2.1幅度 ....................................................................................................................... - 14 -2.2幅度单位 ............................................................................................................... - 14 -3. 扫描 ............................................................................................................................... - 15 -3.1扫描类型 ............................................................................................................... - 15 -3.2扫描方向 ............................................................................................................... - 15 -3.3扫描方式 ............................................................................................................... - 15 -3.4扫描模式 ............................................................................................................... - 17 -3.5扫描复位 ............................................................................................................... - 17 -3.6触发方式 ............................................................................................................... - 17 -4. 调制 ............................................................................................................................... - 19 -4.1幅度调制（AM）................................................................................................ - 19 -4.2频率调制（FM）................................................................................................. - 20 -4.3相位调制（ØM）................................................................................................ - 22 -4.4 脉冲调制............................................................................................................... - 23 -5. 存储与调用................................................................................................................... - 26 -6. 系统参数设置............................................................................................................... - 27 -6.1 语言 ....................................................................................................................... - 27 -6.2复位 ....................................................................................................................... - 27 -第三章程控 ......................................................... - 28 -1. 程控概述....................................................................................................................... - 28 -1.1 用户自定义编程 .................................................................................................. - 28 -1.2上位机程控软件 ................................................................................................... - 28 -2. USB程控........................................................................................................................ - 28 -2.1连接设备 ............................................................................................................... - 28 -2.2程控接口设置 ....................................................................................................... - 28 -3. LAN程控........................................................................................................................ - 28 -3.1连接设备 ............................................................................................................... - 28 -3.2程控接口设置 ....................................................................................................... - 28 -3.3配置网络参数 ....................................................................................................... - 28 -第四章服务与支持 ................................................... - 29 -第五章技术参数 ..................................................... - 30 -1. 频率 ............................................................................................................................... - 30 -2. 幅度 ............................................................................................................................... - 32 -3. 内部调制源（LF）...................................................................................................... - 33 -4. 调制[1]............................................................................................................................ - 33 -5. 输入和输出................................................................................................................... - 35 -6. 一般技术规格............................................................................................................... - 36 -第一章快速入门本章对TFG3800的前后面板进行了描述，对TFG3800的操作及功能作了简要的介绍，使您能尽快掌握其基本使用方法。

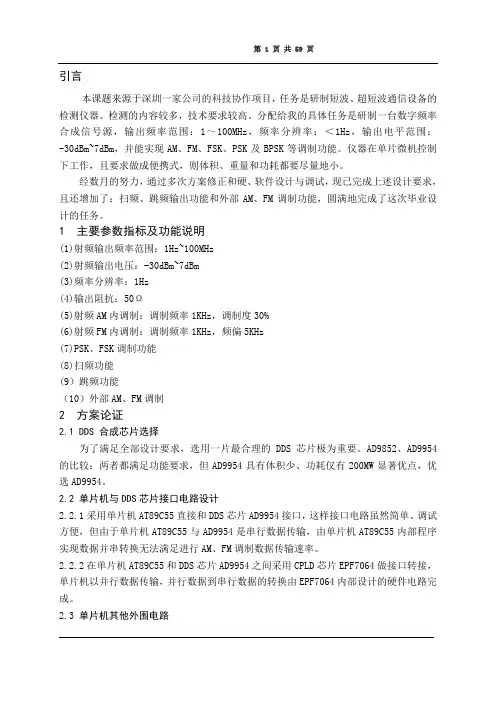

引言本课题来源于深圳一家公司的科技协作项目，任务是研制短波、超短波通信设备的检测仪器。

检测的内容较多，技术要求较高。

分配给我的具体任务是研制一台数字频率合成信号源，输出频率范围：1～100MHz，频率分辨率：＜1Hz，输出电平范围：-30dBm~7dBm，并能实现AM、FM、FSK、PSK及BPSK等调制功能。

仪器在单片微机控制下工作，且要求做成便携式，则体积、重量和功耗都要尽量地小。

经数月的努力，通过多次方案修正和硬、软件设计与调试，现已完成上述设计要求，且还增加了：扫频、跳频输出功能和外部AM、FM调制功能，圆满地完成了这次毕业设计的任务。

1 主要参数指标及功能说明(1)射频输出频率范围：1Hz~100MHz(2)射频输出电压：-30dBm~7dBm(3)频率分辨率：1Hz(4)输出阻抗：50Ω(5)射频AM内调制：调制频率1KHz，调制度30%(6)射频FM内调制：调制频率1KHz，频偏5KHz(7)PSK、FSK调制功能(8)扫频功能(9）跳频功能（10）外部AM、FM调制2 方案论证2.1 DDS 合成芯片选择为了满足全部设计要求，选用一片最合理的DDS芯片极为重要。

AD9852、AD9954的比较：两者都满足功能要求，但AD9954具有体积少、功耗仅有200MW显著优点，优选AD9954。

2.2 单片机与DDS芯片接口电路设计2.2.1采用单片机AT89C55直接和DDS芯片AD9954接口，这样接口电路虽然简单、调试方便，但由于单片机AT89C55与AD9954是串行数据传输，由单片机AT89C55内部程序实现数据并串转换无法满足进行AM、FM调制数据传输速率。

2.2.2在单片机AT89C55和DDS芯片AD9954之间采用CPLD芯片EPF7064做接口转接，单片机以并行数据传输，并行数据到串行数据的转换由EPF7064内部设计的硬件电路完成。

2.3 单片机其他外围电路为建立良好的人机交互能力，系统显示采用LCD液晶显示模块，与LED数码管显示来得更形象、更直接，可为用户大量的系统运行信息；要使系统具有可操作性，系统采用自制4*4矩阵键盘，实现频率值输入、工作模式切换。

附录1:仪器贵重，请小心操作本篇主要介绍射频常用仪器仪表的基本使用和注意事项，文中仪表实例基于公司现有的通用仪表。

如需要了解更详细的内容及使用方法，请与仪器管理员联系索取仪器使用说明书。

一 、数字万用表:1 、基本功能：数字万用表作为硬件工程师最基本的仪表，可以测试直流 、交流电压 、电流；直流电阻；二极管 、三极管的直流特性。

有些数字万用表还可以测试电容值，但建议射频工程师在测试射频用电容时请选用网络分析仪来测试。

2 、使用方法：以FLUK 数字万用表为例：面板如图所示：A 为液晶显示器，可以显示5位数字。

测试结果直接从液晶显示器读出。

12J 为测试项目选择旋钮。

可以旋转测试直流电压（DC VOLTAGE ）、直流电流（DC CURRENT ）、交流电压（AC VOLTAGE ）、交流电流（AC VOLTAGE ）、直流电阻（RESISTER ）、二极管、三极管通断特性等......FLUKE 87ABC D E F G H IJK L M NK~N 为4个插孔，M 孔为接地孔（接黑色表笔）。

K ,L ,N 三个孔对应测试项目来分别选择。

（接红表笔）第一孔在测试大于10A 电流时选择使用，第二孔在测试小电流小于400mA 时选择使用。

测试电压和电阻时选择使用N 孔即可。

测试时，根据需要测试的项目通过旋转J 选择测试档，把表笔插在对应的孔位。

使用红黑表笔测试项目对应两端点，就可以从液晶显示器上读出测试结果（包括单位）。

例如：测试一个通路的直流电流大小。

首先计算出大概的电流范围，假设在1~10mA 之间。

旋转J 到直流电流测试档（mA/A —），然后把黑表笔插在M 处（COM ），红表笔插在L 处（mA/uA ）。

把红表笔另一端点到测试单元的电流输出端，黑表笔的另一端点到测试单元的电流输入端。

在A 处会显示测试结果XXXmA ，即被测试通路通过的电流值。

3、注意事项：1、使用时一定要把选择旋钮旋转到正确的位置2、一定要把表笔插入对应的孔位二、数字示波器：1、基本功能：数字示波器是一种时域测试、分析仪器，通过测试测试点的电压-时间响应来分析该处信号的正确性。

RF测试报告范文一、测试目的：本次RF测试旨在评估设备在射频环境中的性能，包括信号传输距离、抗干扰能力、接收灵敏度等指标。

二、测试方法：1.测试设备准备：1.信号源：使用功率可调的射频信号源，可以生成不同频率和功率的射频信号。

2.测试设备：使用一台具备射频接收功能的设备。

3.模拟环境：使用射频屏蔽室或远离其他射频干扰源的室内环境进行测试。

2.测试步骤：1.校准信号源：根据测试需求，设置信号源的频率和功率，并进行校准。

2.测试信号传输距离：将信号源放置在一定距离内，逐渐增大距离，记录设备接收信号的最大距离。

3.测试接收灵敏度：将信号源设置为设备所在频率的最小功率，逐渐增大功率，记录设备能够正常接收信号的最低功率。

4.测试抗干扰能力：在信号源附近放置其他射频设备，逐渐将其信号功率增大，记录设备接收信号的稳定性和正常工作时间。

三、测试结果：1.信号传输距离：经测试，设备在室内环境下，能够接收到信号源的最大距离为100米。

2.接收灵敏度：设备在信号源功率为-80dBm时，能够正常接收到信号。

3.抗干扰能力：在信号源附近放置其他射频设备，增大其信号功率，设备能够在30分钟内正常接收信号，但在功率达到-60dBm时，信号接收出现明显的干扰。

四、测试结论：根据本次RF测试的结果，设备在室内环境下具有较好的信号传输距离和接收灵敏度。

同时，在一定范围内具备一定的抗干扰能力。

然而，在高干扰环境下，其信号接收可能会受到干扰影响。

五、建议改进：针对设备在信号抗干扰能力方面的不足，可考虑采用更好的抗干扰技术，例如频谱扩频技术，以提升设备在高干扰环境下的工作稳定性。

六、测试日期与测试人员：测试日期：2024年10月10日。

硬件测试中的射频干扰问题与解决方案在现代科技发展的时代，几乎所有便携式设备都具备无线通信功能，例如手机、平板电脑、无线鼠标等。

然而，无线通信的普及也带来了射频干扰的问题，特别是在硬件测试过程中。

射频干扰可能会降低设备的性能，甚至影响到测试结果的准确性。

因此，在硬件测试中如何解决射频干扰问题变得非常重要。

本文将讨论硬件测试中的射频干扰问题，并提供一些解决方案。

一、射频干扰问题的分析在硬件测试中，射频干扰是指由于设备之间的无线通信导致的互相干扰现象。

这种干扰可能会对设备的性能或测试结果产生不利影响。

下面是一些常见的射频干扰问题：1. 信号衰减：射频信号在传输过程中可能会被障碍物衰减，导致设备之间的通信受阻或延迟。

2. 互相干扰：设备之间的射频信号可能会相互干扰，导致性能下降或测试结果不准确。

3. 多路径效应：射频信号在传播过程中可能会经历多个路径，导致测试结果产生误差。

二、射频干扰问题的解决方案针对硬件测试中的射频干扰问题，我们可以采取以下解决方案：1. 频段分离：对于同时工作的多个无线设备，可以将它们的工作频段进行合理划分，以避免相互干扰。

例如，在无线局域网（WLAN）中，可以使用不同的频道来隔离不同的设备。

2. 屏蔽隔离：在硬件测试中，可以使用金属屏蔽材料来隔离设备之间的射频信号。

将设备放置在金属盒内，可以有效减少射频干扰对测试结果的影响。

3. 强信号抑制：如果在测试环境中存在较强的射频信号源，可以使用信号抑制器来减弱这些干扰信号的影响。

信号抑制器可以使用滤波器、衰减器等设备来实现。

4. 多路径消除：针对测试结果中可能存在的多路径效应，可以采用多径消除算法来处理。

通过消除多个路径导致的干扰，可以提高测试结果的准确性。

5. 接地保护：在硬件测试过程中，合理的接地设置可以减少射频干扰的发生。

通过电气接地和设备结构设计，可以降低测试中射频干扰问题的概率。

6. 合理布局：在测试环境中，合理布置设备的位置可以减少射频干扰。
