ug8.0添加中文环境变量的具体方法

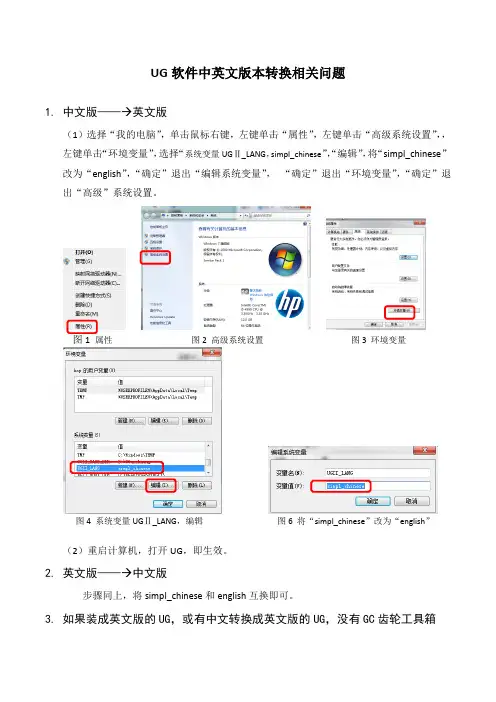

UG软件中英文版本转换相关问题
1.中文版——→英文版
（1）选择“我的电脑”，单击鼠标右键，左键单击“属性”，左键单击“高级系统设置”，，左键单击“环境变量”，选择“系统变量UGⅡ_LANG，simpl_chinese”，“编辑”，将“simpl_chinese”
改为“english”，“确定”退出“编辑系统变量”，“确定”退出“环境变量”，“确定”退出“高级”系统设置。

图1 属性图2 高级系统设置图3 环境变量
图4 系统变量UGⅡ_LANG，编辑图6 将“simpl_chinese”改为“english”
（2）重启计算机，打开UG，即生效。

2.英文版——→中文版
步骤同上，将simpl_chinese和english互换即可。

3.如果装成英文版的UG，或有中文转换成英文版的UG，没有GC齿轮工具箱
（据说：GC是为中国用户量身定制的，如果用英文版，自然就没有GC工具箱。

）
中文版UG中的齿轮工具箱是7.0版本以后才有的。

如何在英文版中添加齿轮工具箱？
（1）操作步骤同1，中的图1——图4，在图4中，左键单击“新建”，如图7，打开“新建系统变量”，变量名“UGII_COUNTRY”，值“prc”。

图7 “新建”环境变量图8 变量名“UGII_COUNTRY”值“prc”
“确定”退出“新建系统变量”，“确定”退出“环境变量”，“确定”退出“高级”系统设置。

（2）重启计算机，打开UG，即生效。

打开UG，menu—GC Toolkits—Gear modeling，然后可以选择Cylinder Gear或Bevel Gear分别创建援助齿轮模型或圆锥齿轮模型。

如下图：。

第一部分：Siemens NX8.0设置1.设置环境变量让UG NX8.0支持中文路径和中文名设置环境变量 UGII_UTF8_MODE=1，让你的NX8.0支持中文路径和中文名。

2.重复命令：相当于历史记录，可以重复使用使用过的功能命令，快键键为F4.当改变应用模块，关掉part，进入或退出任务环境时自动清空。

3.文本现在你可以定制字体,字体的风格以及字体大小的文本出现于图形窗口（坐标XYZ）。

4.选择对象当你选择某一对象时，在鼠标旁边会显示该特征的名称或是类型，以前只能出现在状态栏里，支持操作系统为xp，win7。

该设置在首选项->选择实现。

5.图层草图增强功能：1.直接草图功能增强，现在在外形造型设计和钣金模块可以使用，在直接草图工具条中现在可以使用投影曲线、相交曲线、相交点、修剪配方曲线。

2.图样曲线新增布局的样式；分别为多边形，螺旋式，沿和参考。

（前提是把“创建自动判断的约束”命令给关掉3.在直接草图中，可以进行模型的延迟更新，也就是说当你对直接草图进行编辑的时候模型不更新，等直接草图编辑完成再使用从草图更新模型的命令进行更新。

4.草图尺寸增强，现在尺寸是有方向了，也就是说尺寸可以为负值1.可变偏置功能增强2.孔命令增强，在编辑孔的时候可以改变类型3.边倒圆和软倒圆支持二次曲线，倒圆更美观，质量更高4.拔模功能增强：对倒圆后的面进行拔模后，现在保持相切。

5.桥接曲面功能增强，更好地控制桥接面6.抽取等参数曲线，曲线和原来模型保持相关联7.阵列特征，功能更强大8.艺术样条命令增强9.删除边10.特征浏览器11.表达式功能增强支持国际语言，包括中文（跟你本地系统语言有关），可以引用其他部件的属性和其他对象的属性。

第四部分：Siemens NX8.0同步建模1.Cross Section命令增强，现在支持在历史模式下使用该命令.2.Reorder Blends可以对相交的倒圆进行重排序。

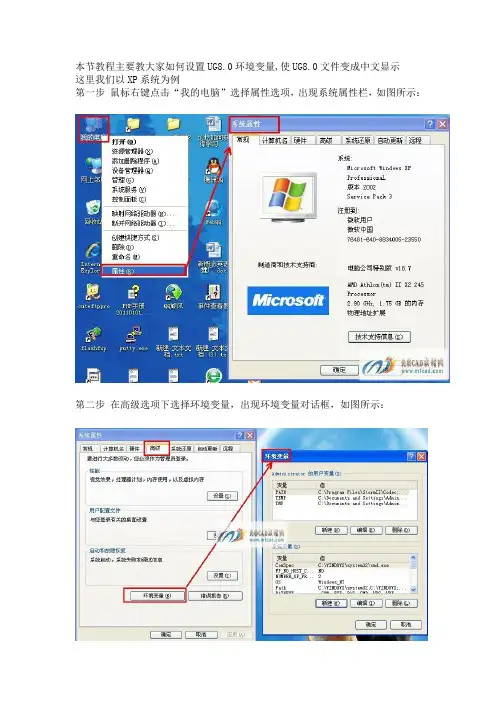

本节教程主要教大家如何设置UG8.0环境变量,使UG8.0文件变成中文显示
这里我们以XP系统为例
第一步鼠标右键点击“我的电脑”选择属性选项，出现系统属性栏，如图所示：
第二步在高级选项下选择环境变量，出现环境变量对话框，如图所示：
第三步在环境变量对话框下选择环境变量的新建选项，出现新建系统变量对话框，如图：
第四步在变量名这栏输入ugii_utf8_mode，在变量值栏输入1，然后点击确定，UG8.0设置文件名称为中文完成，如图所示：
第五步运行UG软件，选择拉伸命令创建一个长方体，选择文件—保存，在文件名处，输入“长方体”这个名字，如图所示：
点击确定后，关闭我们创建的界面，选择打开命令，打开我们创建的长方体，如图所示：
win7系统如何找环境变量
第一步鼠标右键选择我的电脑，选择属性，出现对话框，如图所示：
第二步在对话框左面选择高级系统设置选项，如图所示：
出现系统属性对话框，在这里选择环境变量，然后设置环境变量，方法和上面XP系统相同，我们就不展示了，如图所示：。

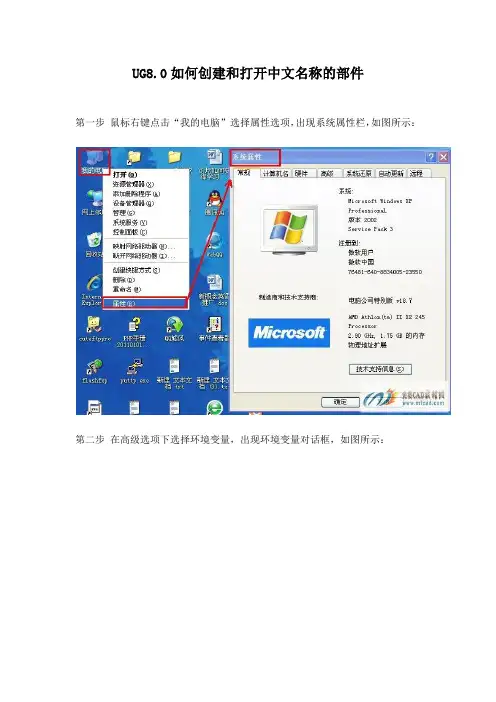

UG8.0如何创建和打开中文名称的部件
第一步鼠标右键点击“我的电脑”选择属性选项，出现系统属性栏，如图所示：
第二步在高级选项下选择环境变量，出现环境变量对话框，如图所示：
第三步在环境变量对话框下选择环境变量的新建选项，出现新建系统变量对话框，如图：
第四步在变量名这栏输入ugii_utf8_mode，在变量值栏输入1，然后点击确定，UG8.0设置文件名称为中文完成，如图所示：
第五步运行UG软件，选择拉伸命令创建一个长方体，选择文件—保存，在文件名处，输入“长方体”这个名字，如图所示：
点击确定后，关闭我们创建的界面，选择打开命令，打开我们创建的长方体，如图所示：
win7系统如何找环境变量
第一步鼠标右键选择我的电脑，选择属性，出现对话框，如图所示：
第二步在对话框左面选择高级系统设置选项，如图所示：
出现系统属性对话框，在这里选择环境变量，然后设置环境变量，方法和上面XP系统相同，我们就不展示了，如图所示：。

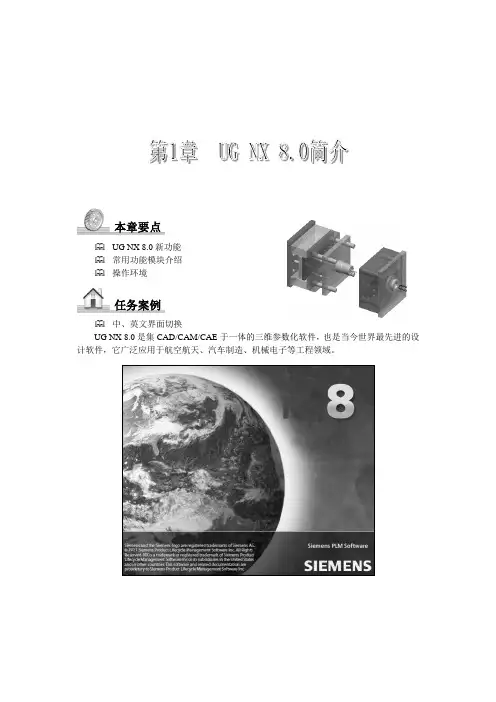

本章要点UG NX 8.0新功能常用功能模块介绍操作环境任务案例中、英文界面切换UG NX 8.0是集CAD/CAM/CAE于一体的三维参数化软件，也是当今世界最先进的设计软件，它广泛应用于航空航天、汽车制造、机械电子等工程领域。

模具CAD/CAM（UG）（第二版）21.1 UG NX 8.0 新功能UG NX 8.0是UG软件目前使用的最新版本，它在以前版本的基础上增加了很多新的功能。

下面将进行简要说明。

1．创新性用户界面把高端功能与易用性和易学性相结合NX 8.0是建立在NX 5.0里面引入基于角色的用户界面基础上的，把此方法的覆盖范围扩展到整个应用程序，以确保在核心产品里的一致性。

为了提供一个能够随着用户技能水平增长而成长并且保持用户效率的系统，NX 8.0以可定制的、可移动弹出工具栏为特征。

移动弹出工具栏减少了鼠标移动，并且可以使用户把它们的常用功能集成到由简单操作过程所控制的动作之中。

2．完整统一的全流程解决方案UG产品开发解决方案完全受益于Teamcenter的工程数据和过程管理功能。

通过NX 8.0，进一步扩展了UG和Teamcenter之间的集成。

利用NX 8.0能够在UG里面查看来自Teamcenter Product Structure Editor（产品结构编辑器）的更多数据，为用户提供了关于结构以及相关数据更加全面的表示。

3．可管理的开发环境UG NX 8.0系统可以通过NX Manager和Teamcenter工具把所有的模型数据进行紧密集成，并实施同步管理，进而实现在一个结构化的协同环境中转换产品的开发流程。

UG NX 8.0采用的可管理的开发环境，增强了产品开发应用程序的性能。

Teamcenter项目支持，使用户能够在利用NX 8.0创建或保存文件时分配项目数据。

扩展的Teamcenter导航器，使用户能够立即把项目（Project）分配到多个条目（Item）中。

可以过滤Teamcenter导航器，以便只显示基于Project的对象，使用户能够清楚地了解整个设计的内容。

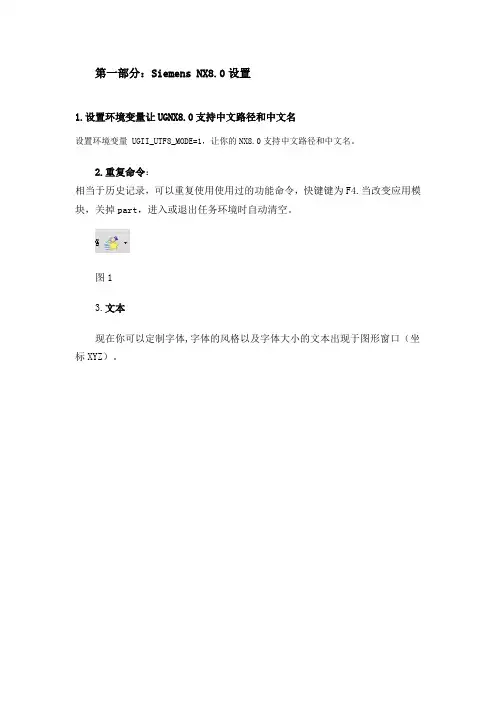

第一部分：Siemens NX8.0设置1.设置环境变量让UGNX8.0支持中文路径和中文名设置环境变量 UGII_UTF8_MODE=1，让你的NX8.0支持中文路径和中文名。

2.重复命令：相当于历史记录，可以重复使用使用过的功能命令，快键键为F4.当改变应用模块，关掉part，进入或退出任务环境时自动清空。

图13.文本现在你可以定制字体,字体的风格以及字体大小的文本出现于图形窗口（坐标XYZ）。

4.选择对象当你选择某一对象时，在鼠标旁边会显示该特征的名称或是类型，以前只能出现在状态栏里，支持操作系统为xp，win7。

该设置在首选项->选择实现。

5.图层2011-7-16 09:15:36 上传下载附件(122.09 KB)第二部分：Siemens NX8.0草图草图增强功能：1.直接草图功能增强，现在在外形造型设计和钣金模块可以使用，在直接草图工具条中现在可以使用投影曲线、相交曲线、相交点、修剪配方曲线。

2.图样曲线新增布局的样式；分别为多边形，螺旋式，沿和参考。

（前提是把“创建自动判断的约束”命令给关掉3.在直接草图中，可以进行模型的延迟更新，也就是说当你对直接草图进行编辑的时候模型不更新，等直接草图编辑完成再使用从草图更新模型的命令进行更新。

4.草图尺寸增强，现在尺寸是有方向了，也就是说尺寸可以为负值第三部分：Siemens NX8.0建模1.可变偏置功能增强2.孔命令增强，在编辑孔的时候可以改变类型3.边倒圆和软倒圆支持二次曲线，倒圆更美观，质量更高4.拔模功能增强：对倒圆后的面进行拔模后，现在保持相切。

5.桥接曲面功能增强，更好地控制桥接面6.抽取等参数曲线，曲线和原来模型保持相关联7.阵列特征，功能更强大8.艺术样条命令增强9.删除边10.特征浏览器11.表达式功能增强支持国际语言，包括中文（跟你本地系统语言有关），可以引用其他部件的属性和其他对象的属性。

第四部分：Siemens NX8.0同步建模1.Cross Section命令增强，现在支持在历史模式下使用该命令.2.Reorder Blends可以对相交的倒圆进行重排序。

UG常用环境变量介绍
simpl_chinese 这是简体中文版的环境变量，这其中多一个字母少一个字母都会变成英文版，(如果UG刚安装时，本来选择的是中文版，但启动时确是英文版的，查看下环境变量也对，此时我们可以在此环境变量值后面多加一个英文字母，然后启动UG，再关掉UG再把
环境变量改回来，再次重启UG就会变成简体中文版的了。

UG调用外挂的环境变量名有很多，下面按优先等级给大家牌序：ugii_vendor_dir（胡波外挂常用此变量）
ugii_site_dir
ugii_user_dir
ugii_group_dir
上述环境变量名都可以调用外挂，变量值就是你的外挂安装路径
星空外挂自定义调用外挂环境变量（上图）
星空外挂自定义编程路径环境变量（上图）
星空外挂自定义调用图框环境变量（上图）
后面这个/不能省略的，要不然后处理不了程序指向后处理文件夹，如果电脑中没有这个环境变量，那么就默认是UG里面的后处理文件夹
——UG安装路径——/NX8.0/MCAH/resource/postprocessor 查看后处理文件可以打开上面的目录，能以记事本打开template_post.dat
许可服务器2800@后面就是自己的电脑名称，安装UG许可证时会自动生成。

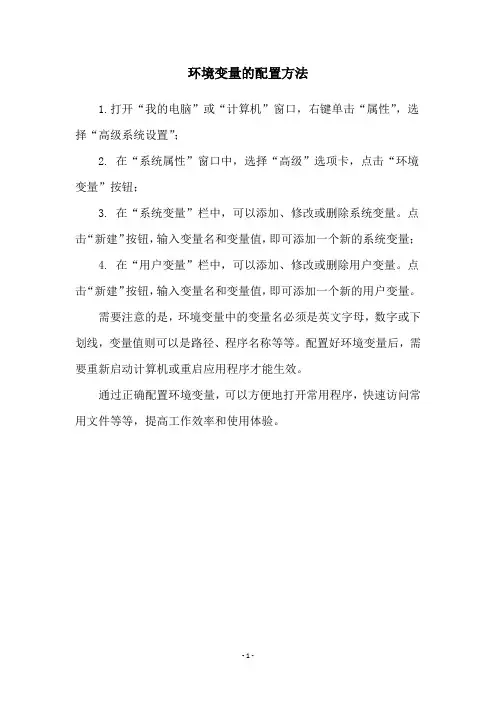

环境变量的配置方法
1.打开“我的电脑”或“计算机”窗口，右键单击“属性”，选择“高级系统设置”；
2. 在“系统属性”窗口中，选择“高级”选项卡，点击“环境变量”按钮；
3. 在“系统变量”栏中，可以添加、修改或删除系统变量。

点击“新建”按钮，输入变量名和变量值，即可添加一个新的系统变量；
4. 在“用户变量”栏中，可以添加、修改或删除用户变量。

点击“新建”按钮，输入变量名和变量值，即可添加一个新的用户变量。

需要注意的是，环境变量中的变量名必须是英文字母，数字或下划线，变量值则可以是路径、程序名称等等。

配置好环境变量后，需要重新启动计算机或重启应用程序才能生效。

通过正确配置环境变量，可以方便地打开常用程序，快速访问常用文件等等，提高工作效率和使用体验。

- 1 -。

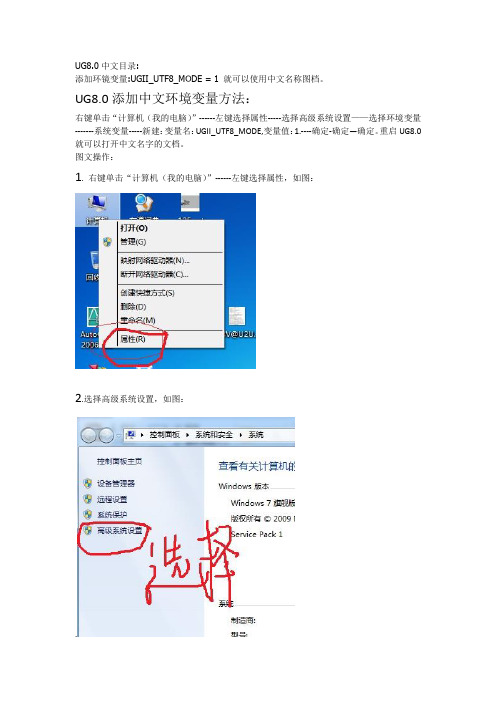

UG8.0中文目录:
添加环镜变量:UGII_UTF8_MODE = 1 就可以使用中文名称图档。

UG8.0添加中文环境变量方法：
右键单击“计算机（我的电脑）”------左键选择属性-----选择高级系统设置——选择环境变量-------系统变量-----新建：变量名：UGII_UTF8_MODE,变量值：1.----确定-确定—确定。

重启UG8.0就可以打开中文名字的文档。

图文操作：
1. 右键单击“计算机（我的电脑）”------左键选择属性，如图：
2.选择高级系统设置，如图：
.
3.选择环境变量，如图：
4.选择新建，如图：
5.输入如图的环境变量：
6.一次点击确定。

如图
7.重启UG8.0就OK 了。

（必须重启ug8.0才可以哟）
注意：
1.ug目前只有8.0支持中文环境变量，8.5是不支持的。

2.当电脑同时装了8.0和8.5有中文环境变量8.5是打不开的，只有删除中文环境才可以打开。

删除方法与添加方法大同小异，只是选中ugii_utf8_mode=1,点击删除。

免费学习ug部分编程网址：/programs/view/GDhZlIEULac/
UG全套编程视频网址：
成都—小海编写。

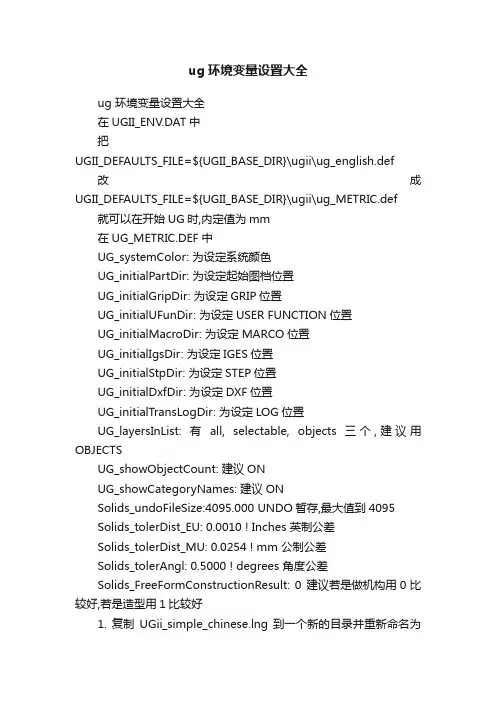

ug环境变量设置大全ug 环境变量设置大全在UGII_ENV.DAT中把UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def 改成UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def 就可以在开始UG时,内定值为mm在UG_METRIC.DEF中UG_systemColor: 为设定系统颜色UG_initialPartDir: 为设定起始图档位置UG_initialGripDir: 为设定GRIP位置UG_initialUFunDir: 为设定USER FUNCTION位置UG_initialMacroDir: 为设定MARCO位置UG_initialIgsDir: 为设定IGES位置UG_initialStpDir: 为设定STEP位置UG_initialDxfDir: 为设定DXF位置UG_initialTransLogDir: 为设定LOG位置UG_layersInList: 有all, selectable, objects 三个,建议用OBJECTSUG_showObjectCount: 建议ONUG_showCategoryNames: 建议ONSolids_undoFileSize:4095.000 UNDO暂存,最大值到4095Solids_tolerDist_EU: 0.0010 ! Inches 英制公差Solids_tolerDist_MU: 0.0254 ! mm 公制公差Solids_tolerAngl: 0.5000 ! degrees 角度公差Solids_FreeFormConstructionResult: 0 建议若是做机构用0比较好,若是造型用1比较好1. 复制UGii_simple_chinese.lng 到一个新的目录并重新命名为ugii.lng (如：\UGS180\UGChina\ugii.lng)2. 建立一个新的文件 ug.bat 在该目录下并输入以下内容：@ECHO OFFset UGII_LANGUAGE=%UGII_BASE_DIR%\UGChinasetUGII_MAIN_MENU_FILE=%UGII_BASE_DIR%\ugii\menus\ug_mai n.men%UGII_BASE_DIR%\ugii\ugraf.exe3. 保存后运行 ug.bat就如Pro/E可以用系统环境变量LANG=chs来控制简体中文界面一样，UG NX1.0的语言界面现在也可随心所欲地用系统环境变量来控。

安装方法:首先说明，你的计算机名不能含有中文，安装UG8.0的路径不能含有中文，包括盘符、盘的名称，就是所有的都不能含有中文。

第一步：在D盘新建文件夹命名为UGNX8.0，将ugnx8.0安装在这里.添加环境变量：右击我的电脑–属性–高级–环境变量–在用户变量下–新建–变量名UGS_LICENSE_SERVER 变量值 28000@***(@后面为你的计算机名字：我的电脑——属性——计算机名.)( 附加高手设置电脑右击属性高级系统设置高级环境变量系统变量新建变量名 UGII_UTF8_MODE 变量值 1 让UGNX8.0支持中文路径和中文名变量名 UGII_LANG变量值 simpl_chinese 中文菜单变量值 simpl_chinese123 英文菜单中英瞬间转换变量名 UGII_SMP_ENABLE变量值 1 使用双核CPU，否则使用单核CPU UG运行快 ) 第二步：找到安装源文件中的MAGNiTUDE / nx8.lic(许可证)用记事本方式打开，将记事本中的this_host 更换成你计算机的名字。

(计算机名字：我的电脑——属性——计算机名。

掩盖记事本中的this_host 并保存。

) 第三步：安装 Launch.exe Lnstall 程序的语言为中文(简体)目的地文件夹 (将文件安装的那个盘单击更改，选择安装在D盘UGNX8.0)在下一步在使用许可证文件浏览找到第一步被掩盖过的文件(nxl.lic)打开即可，下面就是安装完成这一步了。

第四步：安装lnstall NX ：典型目的地文件夹更改到你要安装的位置D 盘UGNX8.0，下面的NX语言选择“简体中文”.第五步：将源文件的MAGNiTUDE\UGS\NX 8.0中的DRAFTINGPLUS NXCAE_EXTRAS NXNASTRAN NXPLOTUGSLicensing\ugslmd全部复制咱贴到安装文件夹UGS\NX 8.0内。

环境变量的设置、库文件的建立、零件族表文件的建立、零件库节点的添加。

2.1环境变量的设置因为国内用户使用的主单位大都是米制，所以需要把UG环境变量设置文件里面管道应用的默认设置从英制改成米制。

具体方法是在UG安装目录下的UGII子目录中，找到ugii_env.dat文件，用记事本打开，在英制管道变量的所有变量行前加“#”，以屏蔽掉该变量设置，再把与之对应的米制管道变量的所有变量行前的“#”去掉，使之发挥作用，保存关闭。

然后在UGROUTE_MECH目录下的ugroute_mech_mm.apv文件中设置需要调用的plv库文件、dr设计规则文件等相关参数。

2.2零件族文件的建立零件族文件即一个零件族的主文件，可以用变量来驱动其参数而形成一系列形状类似而具体尺寸各异的零件，它的建立有如下几个步骤：（1）新建单位为mm的管道截面文件，设第255层为工作层；（2）使用草图工具构建如图1所示的草图，并用几个主要参数如长、宽、导角半径等来限制草图的尺寸与位置，使之关于参考轴对称，结束草图；图1 截面草图（3）在表达式中新建一个管道厚度尺寸：thick=3；（4）在Tools下面点击Part Families，在弹出的对话框中取消Importable Part Family Template前的勾，然后在Available Columns栏中选择length、width、edgeblend以及thick，点击Add Column添加到Chosen Column中，在Family Save Directory下键入零件库文件所在的目录，点击Create，弹出Spreed Sheet窗口，在其中输入各零件的零件名及所需驱动数据，再点击PartFamily菜单下的Save Family命令保存零件族并返回到UG；（5）进入管道模块，点击Qualify Part命令，弹出图2所示对话框，将单选按钮置为Stock(若是建立管接头零件族，则应选Fitting)，分别在Simple和Detail栏下编辑管道截面，并选中第二步所建立的截面图，在建立Detail截面时，First Offset设为-thick；图2 Qualify part 对话框（6）保存文件。
