通风机性能试验通风机性能试验的目的，是为了求得通风机要给定转速下所产生的风量、压力、耗用功率及其效率间的相互关系。

这种试验须在机械动转试验合格后才能进行。

一、试验装置图附—1所示为国家标准(GBl236—76)所规定的一种通风机进气试验装置。

在通风机6的进风口连接一圆形风筒4。

风筒的直径应尽可能与通风机进口尺寸相同，其长度应不小于风简直径的六倍。

整个风筒可以分段连接，各接头处不漏风，内壁面应平整光滑，不得有凹凸不平现象。

附1通风机进气实验装置风筒的进口端做成锥形，称为锥形集流器，它能使气流比较平稳均匀地流入风筒。

集流器1的具体规格风图附—2，其内壁表面的光洁度不应低于▽5。

附2锥形集流器在流集器与风筒4之间固定有风栅节流器3，它由一孔眼较大的金属丝网制成。

另外再准备风块其直径比风简直径略小而孔眼规格不同的金属筛板或金属丝网，以便在测试时分层叠加于固定网栅上，调节进风量。

在风筒进口端和截面1处的风筒壁上，分别沿圆周均匀分布钻孔3～4个，孔径～3毫米。

贺孔应垂直于风壁，周转围要平整无毛刺。

每个贺孔上焊接一个内径为6~10毫米的短管，并用胶管互相连通，再分别接以压力计上，以测量风筒进口静压H静进和截面I处的静压H静1。

测量H静进的压力计最好要用斜管微压计，测量H静1则用一般U型压力计。

为了防止气流在风筒内发生扭转，在与通风机进口连接端的风筒内装有整流栅5，其结构尺寸如图附—3。

它是一“井”字形隔板，可用厚度为δ=0．012~0．015D 的钢板制成。

当厚度较大的，也可以用木板制成。

附3整流栅试验风筒的进口端应布置在室内，不受自然风力的干扰，在周围1．5D 距离内(自风筒中心算起)，不得有障碍物。

为了测量通风机耗有的功率，可采用专门的测功装置。

图附—4为利用扭矩法在电动机上测量其转子与定子机壳间的相对扭矩，以计算电动机出力的测功装置。

图中1为电动机(一般为4级)，由带轴承的支架2支承。

3为电动机轴，借联轴器与通风机轴连接。

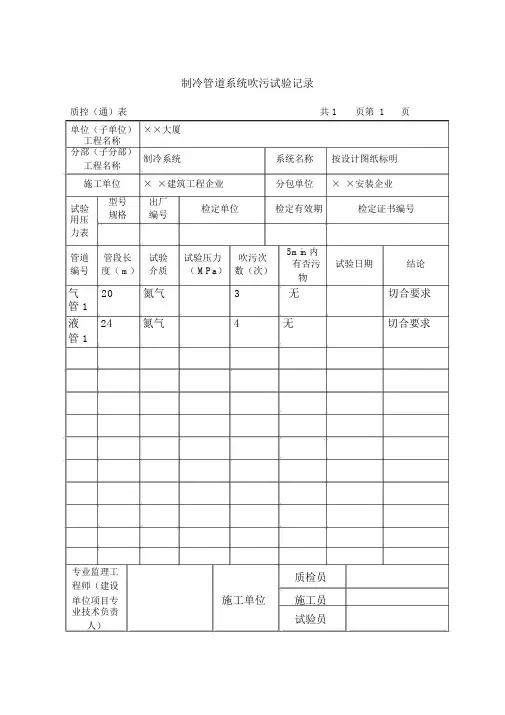

制冷管道系统吹污试验记录质控（通）表共 1页第 1页单位（子单位）××大厦工程名称分部（子分部）制冷系统系统名称按设计图纸标明工程名称施工单位× ×建筑工程企业分包单位× ×安装企业试验型号出厂检定单位检定有效期检定证书编号规格编号用压力表管道管段长试验试验压力吹污次5min 内有否污试验日期结论编号度（ m）介质（ MPa）数（次）物气20氮气3无切合要求管 1液24氮气4无切合要求管 1专业监理工质检员程师（建设施工员单位项目专施工单位业技术负责试验员人）质控（通）表共 1页第 1页单位（子单位）××大厦工程名称分部（子分部）制冷系统系统名称按设计图纸标明工程名称施工单位× ×建筑工程企业分包单位× ×安装企业试验型号出厂检定单位检定有效期检定证书编号规格编号用压力表管道试验介质试验压力（ MPa）试验状况试验结论编号日期气管氮气24 小时内压力无变合格1化（扣除温度变化）液管氮气24 小时内压力无变合格1化（扣除温度变化）专业监理工程师（建设单位项目专业技术负责人）施工员施工单位质检员试验员质控（通）表共 1页第 1页单位（子单位）工××大厦程名称分部（子分部）工制冷系统系统名称按设计图纸标明程名称施工单位× ×建筑工程企业分包单位× ×安装企业试验型号出厂检定单位检定有效期检定证书编号规格编号用压力表管道设计或规试验真空试验时间绝对压力在试验定真空度试验过程变编号度（ KPa）（ h）结论（ KPa）化状况日期气管24压力无上合格1升液管24压力无上合格1升专业监理工质检员程师（建设施工员单位项目专施工单位业技术负责试验员人）制冷管道系统充注制冷剂检漏试验记录质控（通）表共 1 页第1页单位（子单位）工××大厦程名称分部（子分部）工制冷系统系统名称按设计图纸标明程名称施工单位× ×建筑工程企业分包单位× ×安装企业试验型号出厂检定单位检定有效期检定证书编号规格编号用压力表管道试验压力24h 后压力检漏试验试验降落状况补漏地点结论编号（ MPa）状况日期（KPa）气管未发现漏合格1气点液管发现一漏在第一个经修理后未1气口接头焊接发现漏气点处专业监理工质检员程师（建设施工员单位项目专施工单位业技术负责试验员人）制冷管道系统充注制冷剂记录质控（通）表共 1页第 1页单位（子单位）工××大厦分部（子分部）制冷系统程名称工程名称系统名称按设计图纸标明制冷剂名称R22施工单位× ×建筑工程企业分包单位× ×安装企业管道编管段长管道规格（ mm）制冷剂充注量（ kg）充注日期号度（ m）130φ专业监理工质检员程师（建设单施工单位施工员位项目专业技术负责人）试验员风管严实性（漏光法检测）检测记录质控（通）表共1 页第1页单位（子单位）××大厦分部（子分空调系统工程名称部）工程名称分项工程风管系统安装系统名称按设计图纸标明施工单位××建筑工程企业分包单位× ×安装企业工作压力320Pa风管级别净化空调系统填写，其余系统不填写风管总接缝长度100同意漏光点16（m）测试光源100W低压照明灯测试日期序号风管接缝长度（ m）实测漏光点检测区段图示及说明15064220431833412121将低压照明灯放在风管内侧，沿被检测部位与接缝做迟缓移动。

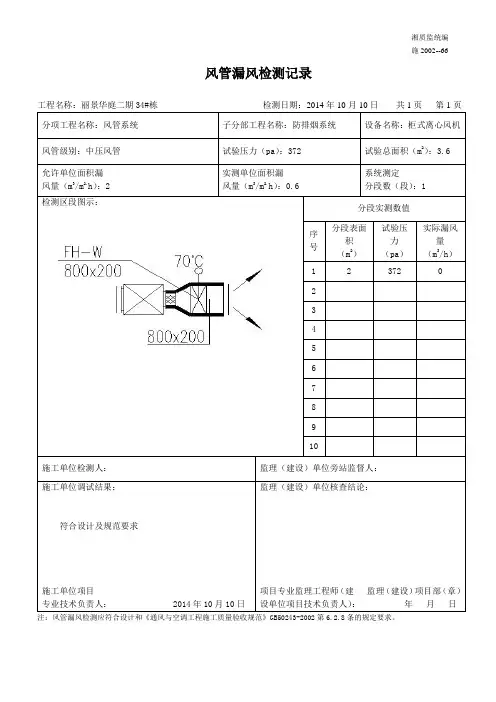

工程名称：丽景华庭二期34#栋检测日期：2014年10月10日共1页第1页分项工程名称：风管系统子分部工程名称：防排烟系统设备名称：柜式离心风机风管级别：中压风管试验压力（pa）：372 试验总面积（m2）：3.6允许单位面积漏风量（m3/m2.h）：2 实测单位面积漏风量（m3/m2.h）：0.6系统测定分段数（段）：1检测区段图示：分段实测数值序号分段表面积（m2）试验压力（pa）实际漏风量（m3/h）1 2 372 02345678910施工单位检测人：监理（建设）单位旁站监督人：施工单位调试结果：符合设计及规范要求施工单位项目专业技术负责人： 2014年10月10日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：年月日注：风管漏风检测应符合设计和《通风与空调工程施工质量验收规范》GB50243-2002第6.2.8条的规定要求。

工程名称：丽景华庭二期35#栋检测日期：2014年10月10日共1页第1页分项工程名称：风管系统子分部工程名称：防排烟系统设备名称：柜式离心风机风管级别：中压风管试验压力（pa）：372 试验总面积（m2）：3.6允许单位面积漏风量（m3/m2.h）：2 实测单位面积漏风量（m3/m2.h）：0.6系统测定分段数（段）：1检测区段图示：分段实测数值序号分段表面积（m2）试验压力（pa）实际漏风量（m3/h）1 2 372 02345678910施工单位检测人：监理（建设）单位旁站监督人：施工单位调试结果：符合设计及规范要求施工单位项目专业技术负责人： 2014年10月10日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：年月日注：风管漏风检测应符合设计和《通风与空调工程施工质量验收规范》GB50243-2002第6.2.8条的规定要求。

工程名称：丽景华庭二期36#栋检测日期：2014年10月10日共1页第1页分项工程名称：风管系统子分部工程名称：防排烟系统设备名称：柜式离心风机风管级别：中压风管试验压力（pa）：372 试验总面积（m2）：3.6允许单位面积漏风量（m3/m2.h）：2 实测单位面积漏风量（m3/m2.h）：0.6系统测定分段数（段）：1检测区段图示：分段实测数值序号分段表面积（m2）试验压力（pa）实际漏风量（m3/h）1 2 372 02345678910施工单位检测人：监理（建设）单位旁站监督人：施工单位调试结果：符合设计及规范要求施工单位项目专业技术负责人： 2014年10月10日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：年月日注：风管漏风检测应符合设计和《通风与空调工程施工质量验收规范》GB50243-2002第6.2.8条的规定要求。

1.空调各系统设备设施的承接查验技术要求1.1.验收范围项目范围内空调系统、排风排烟系统、冷冻和冷却系统、锅炉系统、消防正压送风系统等。

1.2.查验要求1.2.1.空调机房1.2.1.1.制冷机房的设备布置和管道连接，应符合工艺流程，并应便于操作与维修。

1.2.1.2.制冷机突出部分与配电盘之间的距离和主要通道的宽度，不应小于1.5M；1.2.1.3.制冷机与墙壁之间距离和非主要通道的宽度，不应小于0.8M。

1.2.1.4.配电设备上方不得有水管路通过。

1.2.1.5.制冷机房应设给水与排水设施。

1.2.1.6.机房应通风设施，对直燃机房应设报警消防装置。

1.2.2.冷水机组1.2.2.1.资料承接核对(1)开箱承接检查记录，随机资料专用工具；(2)机组的安装设计图，安装记录；(3)制冷机安装操作手册；(4)产品合格证书、性能检验报告；(5)调试运行记录；1.2.2.2.检查(1)静态检查a)检查与制冷机组配套的蒸汽、燃油、燃气供应系统和蓄冷系统的安装，应符合设计文件、有关消防规范与产品技术文件的规定。

b)机组外表应无损伤，密封性良好。

机组无严重锈蚀现象，铭牌清晰；c)机组的保温是否严密，保温层的厚度是否符合规范。

d)机组安装情况检查:减震措施及地脚螺栓。

e)冷冻水、冷却水压力正常，进机过滤器是否安装；f)各水路阀门安装是否正确，阀门启闭是否灵活、可靠；管道与机组的各连接部位是否有渗漏现象；g)外部管路的重量是否由吊/支架承担（外部管路的重量不应由机组承担）；h)机组供电正常；i)检查自控系统、仪表无损坏现象；j)检查系统阀门、管线无渗漏现象；k)机制运行前冷冻水、冷却水水质应符合设计或设备要求。

(2)动态检查a)制冷机运行电流在额定范围内；b)检查机组的油温、油位。

冷媒压力，冷媒温度在额定范围内；c)对于溴化锂制冷机检查真空度符合设计要求。

d)有负荷运行的制冷机冷冻水进出水温度在7℃-12℃之间，冷却水进出口温度符合设计要求。

本表由施工单位填报，经监理单位审批后，监理单位、施工单位各保存一份。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填报，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填写并保存。

本表由施工单位填报并保存。

附：调试测试表
本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

注：无洁净级别要求的系统，填写送、排、新风等；风道部位指干管或支干管、支管。

本表由施工单位填写并保存。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填报并保存。

本表用于粘贴合格证和试验报告单等资料。

本表由交接单位和接受单位各保存一份。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由交接单位和接受单位各保存一份。

排烟管安装尺寸和折弯对吸油烟机性能影响的实验研究许宁;张建平;胡小帝;陈南山【摘要】以某公司生产的近吸式和欧式吸油烟机为研究对象,进行了套烟管和烟管折弯90°两项测试实验,与正常测试进行对比,考察了排烟管安装直径和折弯对吸油烟机出风口风量的影响.当将排烟管直径180mm转接170mm、180mm转接160mm、180mm转接150mm后,实验结果表明:烟管加长,管径减小,对吸烟效果均造成影响.管径越小,最大风量降低越多,实际吸烟速度越慢,跑烟越多.当将烟管折弯90°呈“S”形进行实验测试时,实验结果得出:折弯角度越大,折弯次数越多,对风量影响越大.【期刊名称】《家电科技》【年(卷),期】2017(000)002【总页数】4页(P76-79)【关键词】吸油烟机;风量;排烟管【作者】许宁;张建平;胡小帝;陈南山【作者单位】珠海格力电器股份有限公司家电技术研究院广东珠海519070;珠海格力电器股份有限公司家电技术研究院广东珠海519070;珠海格力电器股份有限公司家电技术研究院广东珠海519070;珠海格力电器股份有限公司家电技术研究院广东珠海519070【正文语种】中文随着城镇一体化的快速发展，居民纷纷住进了楼房生活，传统的煤炭炉火做饭逐渐被燃气灶、电磁炉等现代化电器取代，这样吸油烟机便应运而生。
