(完整版)钛合金铣削用量选择

.6mm。

c.切削加工情况：有YG8铣平面，刀具切削轻松，在进刀与工件接触时以及刀具将工件切透时有振动，中间切削过程平稳，使用磨削液。

留0.5mm 余量进行精铣，可获得R a1.6的表面粗糙度。

2.加工十字形状a.刀具选择：选用硬质合金立铣刀，刀具材料为Y330。

铣刀外径Ø40。

b.切削参数选择：主轴转速235r/min。

c.切削加工情况：用Y330加工十字形状，手动横向进给，刀具切削轻松，切削时加磨削液充分冷却。

精铣时铣刀底刃修磨R2，后角为10°～12°，并用碳化硅油石修磨使切削刃光滑，工件能得到R a1.6的表面粗糙度。

此时后角的选择，尤其是刀具圆弧面后角的选择至关重要，过大，会在铣削过程中产生振动，容易崩刃，使切削刃产生锯口，加剧磨损：过小，会造成排屑、断屑困难，切屑还会粘刀，后刀面与工件磨擦现象严重，刀具磨损加快。

因此正确地修磨后角，可以提高刀具的使用寿命。

3.车削工件内外圆弧表面刀具材料、几何参数及切削用量的选择如下：a.刀具材料为YG8，45°偏刀断续切削，使用磨削液让切削刃冷却。

用工装夹持工件，每组加工8件，粗车切削用量V=25～38m/min，f=0.3～0.5mm/r，ap=3～5mm.如加工中间内孔，在连续切削的条件下精车，切削用量V=50～75m/min，f=0.1～0.2mm/r，ap=0.25～0.8mm。

前角γ=8°～12°能保证刀具强度。

.磨出0.05～0.1mm的负倒棱，增强切削刃强度。

.后角a=15°～20°，以减少后刀面与工件的摩擦，提高刀具寿命。

.粗车时，刃倾角λ=-3°～-5°，精车时刃倾角λ=-3°～0°。

.粗车时，刀尖圆弧半径r0=0.5mm，精车时r0=1～2mm，以增强刀尖强度。

.切削加工情况：通过以上参数选择，工件可获得R a1.6的表面粗糙度，并能有效地提高刀具寿命，主切削刃在刃磨后用碳化硅油石研磨出倒棱，可消除刃磨产生的锯口，提高抗磨损能力，并增强主切削刃强度。

钛合金切削参数
钛合金是一种难以切割的金属材料，由于其化学成分稳定性和物理性能特点，几乎被
应用于所有先进制造领域。

钛合金制品具有韧性高、强度高、抗腐蚀性好、耐高温等优点，对于飞机、火箭、导弹等高性能产品的制造，使用钛合金是不可缺少的。

但由于钛合金的
特殊性质，切削加工工艺参数需要特别注意。

刀具选择
钛合金材料具有高韧性，所以要使用具有高硬度的刀具，例如PCD或CBN刀具。

这类
刀具具有抗磨损、高硬度、高耐热性和良好的刚性。

机床状态
因为钛合金是一种高硬度的材料，切削过程中的冷却液需足够充足，以保证切削润滑
效果。

同时也要让刀具和工件之间保持足够的接触，避免上述磨损给刀具造成损害。

切削速度
由于高韧性材料的需要，采用较低的切削速度，具体的切削速度应根据刀具材料、切
削液、切削用量及切削条件等来共同进行制定。

高速度钢刀具
切削速度Vc = 10 – 40m/min
深度a = 0.5 – 2.5mm
铣削及钻削常用的切削参数如下：
铣刀：
直钻：
Threading：
进给速度pf = 0.1-0.25mm/转。

钛合金材料铣削加工1钛合金材料的优势钛合金具有高强度、高断裂韧性以及良好的抗腐蚀性和可焊接性。

随着飞机机身越来越多地采用复合材料结构，钛基材料用于机身的比例也将日益增大，因为钛与复合材料的结合性能远远优于铝合金。

例如：与铝合金相比，钛合金可使机身结构的寿命提高60%。

钛合金极高的强度/密度比（达20∶1，即重量可减轻20%）为减轻大型构件的重量（这是对飞机设计师的主要挑战）提供了解决方案。

此外，钛合金固有的高耐蚀性（与钢材相比）可以节省飞机日常运行和维护保养的成本。

2需要更大加工能力由于比普通合金钢的加工更为困难，因此通常认为钛合金属于难加工材料。

典型钛合金的金属去除率仅为大多数普通钢或不锈钢的25%左右，因此加工一个钛合金工件需要花费的时间约为加工钢件的4倍。

为了满足航空制造业对钛合金加工日益增长的需求，制造商需要增加生产能力，因此需要更好地理解钛合金加工策略的有效性。

典型的钛合金工件的加工是从锻造开始的，直到80%的材料被去除而获得最终的工件外形。

随着航空零部件市场的快速增长，制造商们已经感到力不从心，加上因钛合金工件加工效率较低而增加的加工需求，导致钛合金加工能力明显处于紧张状态。

一些航空制造业的领军企业甚至公开质疑现有的机械加工能力能否完成全部新型钛合金工件的加工任务。

由于这些工件通常是由新型合金制成，因此需要改变加工方式和刀具材料。

3钛合金Ti-6Al-4V钛合金有三种不同的结构形式：α钛合金、α-β钛合金和β钛合金。

商用纯钛和α钛合金不能进行热处理，但通常具有良好的可焊接性；α-β钛合金可进行热处理，大多数也具有可焊接性；β和准β钛合金完全能进行热处理，且一般也具有可焊接性。

用于涡轮发动机和机身构件的大部分普通α-β钛合金为Ti-6Al-4V（Allvac Ti-6-4，简称Ti-6-4），本文用Ti-6-4代表ATI Allvac公司生产的钛合金，该公司是钛合金的主要供应商（最近与波音公司签订了一项25亿美元的钛合金长期供货合同）。

首页>行业信息>行业信息>合金磨削刀具-钛合金的切削加工摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂徐州-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。

利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。

室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。

利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。

室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。

在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。

(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。

(3) α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。

TC4 钛合金高速铳削加工切削参数及走刀路径优化时TC4鬲速聽耦加工的切刖力以矗表面用筋度诜行研究,其最终冃的都是为了在穂定切削条件卜.寞现髙速铳刖加工切刑擄数的优4匕耀小切削力，从而械小加丁喪略提高加T.表面质址「进而提高TC4tt合金薄壁摧架宰件的住产效率，本章基于高速铳削加工试躺■提出了1C4检合金鼎速铳削如L切削掺数的选择原则’采用粒了腊法对齊逵铁削加工TC4fc**的切削参数进荷了优化•对高速帙削抑工过程中知何选择走刀方式进行探讨.利用ANSYS软件预测鞠瓏框架的受力变形”4J TC4钛合金崙逮抚削加工切削参数的选择4JJ 切削逑度的选择理论上切削連度提高到一定程鷹会使切削溫席降低*但是实验证明，切削TC4钛合金时.过高的刖削速度会导致门卅过热r刀刃粘辭*同HL匾度持喷升高会导致钛告金工件衷画尺开裂或氧化”甚至会随切削层度的増加而一直槌贏到怫.邸删.阖此.对T<4 覆舍金进订高遼铳创加工时・切削連度不宜过高.很据高進切削H1工实验结果*用丈切削菖度不宜超过4Wm/m:n u4J2 径向切探的述择为避免刀尖在礎化展内切削*减小丿〕具带拟’可以遴用较大的切滦阿匚但由于钛合金宸含为好.较大的切课容畠在加工过程中产生粘JT烧刀、斯刀现彖.園此，对TC4钱合金进和高速立铳加工时.卷向切深不宜过大.根据高速切削加工实验结舉，ft 大径向切探不胃超过昇具直铉的1/J.4JJ进^swaff在ttftJJtllT的切削宴繁中迓给量对刀具的那」用厦夥响较小. 锻悄况下，利用立觇刀加工诙合金时，鮒托进绘联迎定在0丄心耐历殖序内n进绘董太大・导致切削駁大『影响刀具寿侖.每转进给童最好不要小r(W5inm仏进给量太小*则会使刀刃在锁化层内切削•［同捋减中刀具的便用寿命.尤其是在高遽切削时*懂就的钛含金炖屑容易在禹温洁况F燃烧熔化脂凝结在已加工表面.爭响加工质虽。

根据高速讷削恻匸妾验第果，每转进© KHd s T' 0,1mm/r»嚴大不宜翅过O.Smm/r.4」川其他鑒数的设置钛含金表哪谨就怎釣(Mmm,切別TC4越合金的桁加工余JR不能小干O.lmniP否则刀刃会在硬化层上进行切削，邀成刀具严取厮损。

钛合金切削参数 -回复
工件材料：钛合金
刀具材料：硬质合金
刀具类型：立铣刀
切削速度（Vc）：40-80米/分钟
进给速度（Vf）：0.05-0.2毫米/刀齿
切削深度（Ap）：0.5-2毫米
切削宽度（Ae）：1-5毫米
刀具半径补偿（Rc）：+0.2毫米
刀具总补偿（Ad）：+0.1毫米
刀具角度补偿（Ao）：+3°-5°
冷却液类型：水溶性切削液
冷却液流量：300-500毫升/分钟
冷却液浓度：5%-10%
冷却液喷射位置：切削区域和刀具
冷却液喷射方式：内润滑式喷射
以上参数仅供参考，实际切削过程中请根据具体工件材料、机床设备和刀具性能等因素进行调整，并遵循相关安全操作指南。

请勿直接引用或使用此示例参数。

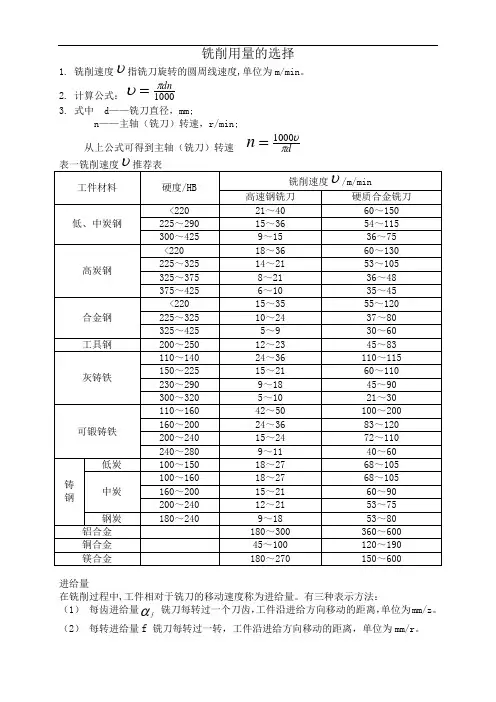

铣削用量的选择
1. 铣削速度
υ指铣刀旋转的圆周线速度,单位为m/min 。

2. 计算公式：1000dn
πυ=
3. 式中 d ——铣刀直径，mm;
n ——主轴（铣刀）转速，r/min;
从上公式可得到主轴（铣刀）转速 d
n πυ1000=
进给量
在铣削过程中,工件相对于铣刀的移动速度称为进给量。

有三种表示方法： （1） 每齿进给量αf 铣刀每转过一个刀齿，工件沿进给方向移动的距离，单位为mm/z 。

（2） 每转进给量f 铣刀每转过一转，工件沿进给方向移动的距离，单位为mm/r 。

（3） 每分钟进给量νf 铣刀每旋转1min ，工件沿进给方向移动的距离，单位为mm/min 。

三种进给量的关系为：νf =fn =αf zn 式中αf ——每齿进给量，mm/z ；
n ——铣刀（主轴）转速，r/min ； z ——铣刀齿数。

表二铣削刀的每齿进给量
f （mm/z ）推荐值 （1） 铣削宽度α
e 铣刀在一次进给中所切掉的工件表层的宽度，单位为mm 。

一般立铣刀和端铣刀的铣削宽度约为铣刀的直径的50%～60%左右。

（2） 背吃刀量αp 铣刀在一次进给中所切掉的工件表层的厚度，即工件已加工表面和待加工表面间的垂直距离，单位为mm 。

（3） 一般立铣刀粗铣时的背吃刀量以不超过铣刀半径为原则，一般不超过7mm,以防止
背吃刀量过大而造成刀具损坏，精铣时约为～0.3mm;端铣刀粗铣时约为2～5mm, 精铣时约为～0.50mm 。

TA15、TB6钛合金切削加工用量和刀具的选择TA15、TB6两种钛合金材料具有重量轻、强度高、耐热、耐腐蚀、疲劳性能好等一系列优良的力学、物理性能，成为航空航天、核能、船舶等领域理想的结构材料之一。

但由于该材料价格昂贵，难加工，尤其是铣削加工制造周期长、成本高，制约了它的应用。

而新一代航空产品需要具备更优异的性能新材料、新结构、新工艺被广泛应用。

同时，为了竞争的需要，研制周期短和制造成本低是取胜的关键，因此，开展对TA15、TB6两种钛合金材料切削加工的研究是必要的，特别是铣削高效加工的探索尤其显得紧迫和重要。

TA15、TB6钛合金材料主要特征TA15 a钛合金是a相固熔体组成的单相合金。

该合金室温强度在930MPa以上，耐热性高于纯钛，组织稳定，抗氧化能力强，500～600 ℃下仍保持其强度，抗蠕变能力强，但不能进行热处理强化。

TB6 b钛合金是b相固熔体组成的单相合金。

该合金室温强度在1105MPa 以上，但热稳定性较差，不宜在高温下使用。

TA15、TB6钛合金的切削加工工艺特性摩擦系数大，导热系数低，刀尖切削温度高。

钛合金热导率仅为钢的1/4 、铝的1/14 、铜的1/25 , 因而散热慢，不利于热平衡。

切削时产生的切削热都集中在刀尖上，使刀尖温度很高，易使刀尖很快熔化或粘结磨损而变钝。

弹性模量小。

钛合金的弹性模量只有30CrMnSi的56% ，这说明零件的刚性差，切削时易产生弹性变形和振动，不仅影响零件的尺寸精度和表面质量，而且还影响刀具的使用寿命;同时造成已加工面的弹性恢复较大，刀具后面摩擦增加导致刀具过快磨损。

化学活性大。

在300℃以上时有强烈的吸氢、氧、氮的特性，造成加工表面易产生脆硬的化合物，切屑形成短碎片状，使刀具极易磨损。

钛合金化学亲和力较强，极易与其他金属亲和结合。

在加工中切屑与刀具的粘结现象严重，使刀具的粘结和扩散磨损加大。

TA15、TB6钛合金零件切削用量和刀具参数的选择主要加工方法钛合金零件的加工余量比较大，有的部位很薄(2～3mm) ，主要配合表面的尺寸精度、形位公差又较严，因此每项结构件都必须按粗加工→半精加工→精加工的顺序分阶段安排工序。

01序言钛合金强度高、密度小、耐热性好，同时还具有较高的疲劳寿命和优良的耐腐蚀性能，是航空发动机风扇、压气机、轮盘和叶片等重要零部件的首选材料。

钛合金材料的切削加工性能只有普通钢的20%～30%[1]，是一种典型的难切削材料。

一种新型钛合金航空发动机薄壁复杂扩压器机匣需要加工16个宽约9.2mm、深54.5mm、弧长约80mm 的深槽（见图1），相邻两处腰形槽最小壁厚约2.2mm。

鉴于深窄槽结构的特殊性，加工时只能选用直径小、悬伸长的铣刀，切削加工时易产生振刀、崩刃现象，同时刀尖冷却效果差、排屑难，切削温度高，产生让刀和表面加工硬化现象，存在切削效率低、刀具寿命短以及尺寸难以加工合格等问题，是目前加工制造中的难题之一。

图1薄壁扩压器深槽结构示意02工艺方案试验腰形深窄槽数量多，材料去除量大，加工时须保证较高的加工效率，经过分析，排除摆线铣和动态铣加工方案，制定了插铣法和分层铣削法两种主要加工方案，两种方案都先采用⎫8mm钻头钻通，然后用⎫8mm合金铣刀进行铣削，根据铣削方式、切削参数的不同，分别进行工艺试验。

2.1插铣法试验插铣法，又称为Z轴铣削法，是实现高切除率金属切削的最有效加工方法之一。

其加工原理是：刀具沿轴向连续地上下进刀，主要作用力为轴向切削力，大大降低了作用于机床的径向切削力，即使刀具悬伸长度较大，仍具有较高的加工刚性，能够减小零件变形，保证加工稳定性[2]。

插铣法的加工效率远高于常规的端面铣削方法。

试验中虽然缺少专用的插铣刀，但是鉴于插铣法在深槽加工方面的优势，采用普通合金铣刀对腰形槽进行了插铣加工工艺试验，其切削参数和试验效果见表1。

表1插铣切削参数和试验效果分析表1可知，切削宽度较大时，效率高，但加工振动大，刀具易崩断；减小切削宽度后，效率有所降低，刀具磨损较快，同时零件振动较大，存在一定的质量和安全隐患。

由于该零件为新型号研制件，工艺准备条件有限，本次工艺试验采用了组合夹具和普通铣刀，零件装夹刚度一般，且机匣最小壁厚仅为2.1mm，插铣过程中易振刀，同时普通合金铣刀插铣加工寿命低，最终导致了插铣加工试验效果不够理想。

TA15 TB6钛合金切削加工用量和刀具的选择加工的研究是必要的，特别是铳削高效加工的探索尤其显得紧迫和重要。

TA15、TB6钛合金材料主要特征TA15 a钛合金是a相固熔体组成的单相合金。

该合金室温强度在930MPa以上，耐热性高于纯钛，组织稳定，抗氧化能力强，500〜600 C下仍保持其强度，抗蠕变能力强，但不能进行热处理强化。

TB6 b钛合金是b相固熔体组成的单相合金。

该合金室温强度在1105MPa以上，但热稳定性较差，不宜在高温下使用。

TA15、TB6钛合金的切削加工工艺特性摩擦系数大，导热系数低，刀尖切削温度高。

钛合金热导率仅为钢的1/4、铝的1/14、铜的1/25 ,因而散热慢，不利于热平衡。

切削时产生的切削热都集中在刀尖上，使刀尖温度很高，易使刀尖很快熔化或粘结磨损而变钝。

弹性模量小。

钛合金的弹性模量只有30CrMnSi的56%，这说明零件的刚性差，切削时易产生弹性变形和振动，不仅影响零件的尺寸精度和表面质量，而且还影响刀具的使用寿命；同时造成已加工面的弹性恢复较大，刀具后面摩擦增加导致刀具过快磨损。

化学活性大。

在300 C以上时有强烈的吸氢、氧、氮的特性，造成加工表面易产生脆硬的化合物，切屑形成短碎片状，使刀具极易磨损。

钛合金化学亲和力较强，极易与其他金属亲和结合。

在加工中切屑与刀具的粘结现象严重，使刀具的粘结和扩散磨损加大。

TA15、TB6钛合金零件切削用量和刀具参数的选择主要加工方法钛合金零件的加工余量比较大，有的部位很薄（2〜3mm），主要配合表面的尺寸精度、形位公差又较严，因此每项结构件都必须按粗加工T半精加工T精加工的顺序分阶段安排工序。

主要表面分阶段反复加工，减少表面残余应力，防止变形，最后达到设计图的要求。

其主要的加工方法有铳削、车削、磨削、钻削、铰削、攻丝等。

铳削用量及刀具的选择钛合金结构件中大量应用铳削加工，如零件内外型面。

刀具应选择具有高硬度、高抗弯强度和韧性、耐磨性好、热硬性好、工艺性好、散热性好的材料，主要为高速钢W6Mo5Cr4V2AJ W2Mo9Cr4VCo5（M42和硬质合金YG8 K3O Y330。

合金磨削刀具-钛合金的切削加工首页>行业信息>行业信息>合金磨削刀具-钛合金的切削加工摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂徐州-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。

利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。

室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。

利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。

室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。

在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。

(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。

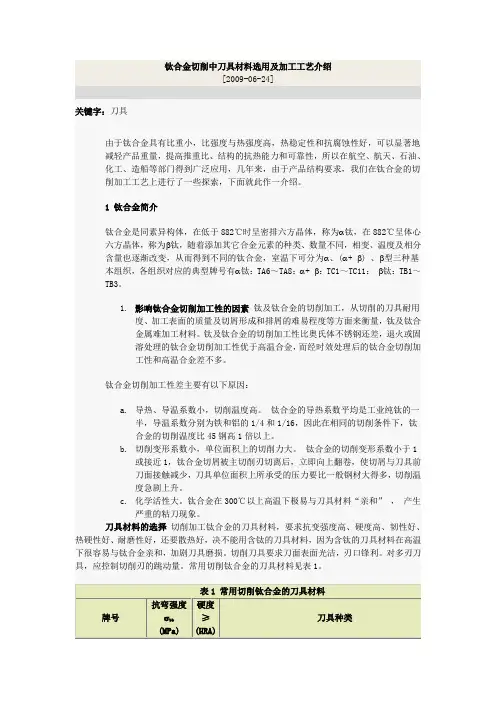

钛合金零件切削用量与刀具参数的选择- 中华工具网钛合金零件切削用量与刀具参数的选择&#160;主要加工方法钛合金零件的加工余量比较大，有的部位很薄(2～3mm)，主要配合表面的尺寸精度、形位公差又较严，因此每项结构件都必须按粗加工&#8594;半精加工&#8594;精加工的顺序分阶段安排工序。

主要表面分阶段反复加工，减少表面残余应力，防止变形，最后达到设计图的要求。

其主要的加工方法有铣削、车削、磨削、钻削、铰削、攻丝等。

铣削用量及刀具的选择钛合金结构件中大量应用铣削加工，如零件内外型面。

刀具应选择具有高硬度、高抗弯强度和韧性、耐磨性好、热硬性好、工艺性好、散热性好的材料，主要为高速钢W6Mo5Cr4V2Al、W2Mo9Cr4VCo5(M42)和硬质合金YG8、K3O、Y330。

刀具几何参数应以保证刀具强度高、刚性好、锋利为原则，细长比不能过大，并分粗、精加工两种，加工时最好采用顺铣。

铣削刀具参数见表1，常规加工铣削用量见表2。

铣削时必须注入充足的水溶性油质切削液来降低刀具和工件的温度，切削液流量应不小于5L/min，以延长刀具的使用寿命。

在上述常规加工的基础上，为进一步提高铣削加工效率，我们在强力铣加工中心机床上进行了高效铣削试验，获得了较理想的切削用量、刀具和切削液，铣削用量数据见表3。

通过高效铣削与常规对比可以看出，高效铣削加工比常规加工效率提高了2～4倍，零件表面质量也得到较大的提高，加工周期大大缩短，制造成本相应降低。

车削用量及刀具的选择在刀具、切削用量、切削液选择合理的情况下，钛合金车削并不困难，与加工合金钢接近。

但车削钛合金表面氧化皮较为困难，一般在加工前用酸洗方法去掉表面薄层氧化皮，然后车削剩余的氧化皮，车削时切削深度应超过氧化皮深度1～5倍，走刀量可加大，但切削速度应降低。

刀具材料应选择YG类硬质合金材料。

刀具几何参数选择：前角g0=4&#176;～8&#176;，后角a0=12&#176;～18&#176;，主偏角&#216;45&#176;～75&#176;，刃倾角l=0&#176;，刀尖圆弧半径r=0.5～1.5mm。

钛合金切削参数选择
钛合金是一种难加工的材料，因其高强度、高硬度、高耐热性和高化学稳定性，加工难度也相应增加。

正确选择切削参数，能够提高钛合金的加工效率和质量，同时延长刀具的使用寿命。

下面介绍一些钛合金切削参数的选择方法：
1. 切削速度：钛合金的切削速度一般不宜过高，过高会导致刀具过热、损伤和烧毁。

适宜的切削速度一般在30~60m/min之间。

2. 进给量：进给量与切削速度成正比，一般选择适宜的切削速度后，进给量也应相应适当提高。

3. 切削深度：钛合金的切削深度一般不宜过大，过大会导致切削力过大、切削热量过高，引起工件变形、表面裂纹等质量问题。

4. 冷却液：在钛合金切削中，应使用适宜的冷却液，以降低切削温度，减少切削力和磨损，延长刀具寿命。

以上是钛合金切削参数选择的一些常规方法，但实际操作中还需要考虑到具体的工件材料、尺寸、形状等因素，以确保切削效率和质量。

- 1 -。

钛合金铣削加工的技术要点newmaker与其他大多数金属材料加工相比，钛加工不仅要求更高，而且限制更多。

这是因为钛合金所具有的冶金特性和材料属性可能会对切削作用和材料本身产生严重影响。

但是，如果选择适当的刀具并正确加以使用，并且按照钛加工要求将机床和配置优化到最佳状态，那么就完全可以满足这些要求，并获得令人满意的高性能和完美结果。

传统钛金属加工过程中碰到的许多问题并非不可避免，只要克服钛属性对加工过程的影响，就能取得成功。

钛的各种属性使之成为具有强大吸引力的零件材料，但其中许多属性同时也影响着它的可加工性。

钛具备优良的强度-重量比，其密度通常仅为钢的60%。

钛的弹性系数比钢低，因此质地更坚硬，挠曲度更好。

钛的耐侵蚀性也优于不锈钢，而且导热性低。

这些属性意味着钛金属在加工过程中会产生较高和较集中的切削力。

它容易产生振动而导致切削时出现震颤；并且，它在切削时还容易与切削刀具材料发生反应，从而加剧月牙洼磨损。

此外，它的导热性差，由于热主要集中在切削区，因此加工钛金属的刀具必须具备高热硬度。

稳定性是成功的关键所在某些机加工车间发现钛金属难以有效加工，但这种观点并不代表现代加工方法和刀具的发展趋势。

之所以困难，部分是因为钛金属加工是新兴工艺，缺少可借鉴的经验。

此外，困难通常与期望值及操作者的经验相关，特别是有些人已经习惯了铸铁或低合金钢等材料的加工方式，这些材料的加工要求一般很低。

相比之下，加工钛金属似乎更困难些，因为加工时不能采用同样的刀具和相同的速率，并且刀具的寿命也不同。

即便与某些不锈钢相比，钛金属加工的难度也仍然要高。

我们固然可以说，加工钛金属必须采取不同的切削速度和进给量以及一定的预防措施。

其实与大多数材料相比，钛金属也是一种完全可直接加工的材料。

只要钛工件稳定，装夹牢固，机床的选择正确，动力合适，工况良好，并且配备具有较短刀具悬伸的ISO 50主轴，则所有问题都会迎刃而解——只要切削刀具正确的话。

TA15、TB6两种钛合金材料具有重量轻、强度高、耐热、耐腐蚀、疲劳性能好等一系列优良的力学、物理性能，成为航空航天、核能、船舶等领域理想的结构材料之一。

但由于该材料价格昂贵，难加工，尤其是铣削加工制造周期长、成本高，制约了它的应用。

而新一代航空产品需要具备更优异的性能新材料、新结构、新工艺被广泛应用。

同时，为了竞争的需要，研制周期短和制造成本低是取胜的关键，因此，开展对TA15、TB6两种钛合金材料切削加工的研究是必要的，特别是铣削高效加工的探索尤其显得紧迫和重要。

TA15、TB6钛合金材料主要特征TA15α钛合金是α相固熔体组成的单相合金。

该合金室温强度在930MPa以上，耐热性高于纯钛，组织稳定，抗氧化能力强，500～600 ℃下仍保持其强度，抗蠕变能力强，但不能进行热处理强化。

TB6β钛合金是β相固熔体组成的单相合金。

该合金室温强度在1105MPa 以上，但热稳定性较差，不宜在高温下使用。

TA15、TB6钛合金的切削加工工艺特性摩擦系数大，导热系数低，刀尖切削温度高。

钛合金热导率仅为钢的1/4 、铝的1/14 、铜的1/25 , 因而散热慢，不利于热平衡。

切削时产生的切削热都集中在刀尖上，使刀尖温度很高，易使刀尖很快熔化或粘结磨损而变钝。

弹性模量小。

钛合金的弹性模量只有30CrMnSi的56% ，这说明零件的刚性差，切削时易产生弹性变形和振动，不仅影响零件的尺寸精度和表面质量，而且还影响刀具的使用寿命；同时造成已加工面的弹性恢复较大，刀具后面摩擦增加导致刀具过快磨损。

化学活性大。

在300℃以上时有强烈的吸氢、氧、氮的特性，造成加工表面易产生脆硬的化合物，切屑形成短碎片状，使刀具极易磨损。

钛合金化学亲和力较强，极易与其他金属亲和结合。

在加工中切屑与刀具的粘结现象严重，使刀具的粘结和扩散磨损加大。

TA15、TB6钛合金零件切削用量和刀具参数的选择主要加工方法钛合金零件的加工余量比较大，有的部位很薄(2～3mm) ，主要配合表面的尺寸精度、形位公差又较严，因此每项结构件都必须按粗加工→半精加工→精加工的顺序分阶段安排工序。

钛的海洋1.钛合金可分为哪几类 ?钛是同素异构体, 熔点为1720℃, 在低于882℃时呈密排六方晶格结构, 称为α钛; 在 882℃以上呈体心立方品格结构 , 称为β钛。

利用钛的上述两种结构的不同特点, 添加适当的合金元素, 使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。

室温下 , 钛合金有三种基体组织 , 钛合金也就分为以下三类 :(1)α钛合金 : 它是α相固溶体组成的单相合金 , 不论是在一般温度下还是在较高的实际应用温度下 , 均是α相, 组织稳定 , 耐磨性高于纯钛 , 抗氧化能力强。

在500℃~600℃的温度下 , 仍保持其强度和抗蠕变性能 , 但不能进行热处理强化 , 室温强度不高。

(2)β钛合金 : 它是β相固溶体组成的单相合金 , 未热处理即具有较高的强度 , 淬火、时效后合金得到进一步强化 , 室温强度可达 1372~1666 MPa;但热稳定性较差 , 不宜在高温下使用。

(3)α+β钛合金 : 它是双相合金 , 具有良好的综合性能 , 组织稳定性好 , 有良好的韧性、塑性和高温变形性能 , 能较好地进行热压力加工 , 能进行淬火、时效使合金强化。

热处理后的强度约比退火状态提高 50%~100%;高温强度高 , 可在400℃~500℃的温度下长期工作, 其热稳定性次于α钛合金。

三种钛合金中最常用的是α钛合金和α+β钛合金 ; α钛合金的切削加工性最好 , α+p 钛合金次之 , β钛合金最差。

α 钛合金代号为 TA,β钛合金代号为TB,α+β钛合金代号为 TC。

2.钛合金有哪些性能和用途 ?钛是一种新型金属 , 钛的性能与所含碳、氮、氢、氧等杂质含量有关 , 最纯的碘化钛杂质含量不超过 0.1%, 但其强度低、塑性高。

99.5%工业纯钛的性能为 : 密度ρ=4.5g/cm3, 熔点为 1800℃, 导热系数λ=15.24W/(m.K), 抗拉强度ζb=539MPa,伸长率δ=25%,断面收缩率ψ=25%,弹性模量 E=1.078×105MPa,硬度 HB195。
