、电压、电流互感器的概述
典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换
成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏〜几百千伏，标准二次电压通常是100V和100V/两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培〜几万安培，标准二次电流通常有5A、1A、0.5A等。
1. 电压互感器的原理
电压互感器的原理与变压器相似，如图1.1所示。一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为①。根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通①的关系为：
图1.1电压互感器原理
2. 电流互感器的原理
在原理上也与变压器相似，如图1.2所示。与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通①也很小，这时一、二次绕组的磁势F （F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图1.2电流互感器的原理
3. 互感器绕组的端子和极性
电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2 或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图 1.3a 所示，此时A-a端子的电压是两个绕组感应电势相减的结果。在互感器中正确的标号规定为减极性。
4. 电压互感器和电流互感器在结构上的主要差别
（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。
（2 ）电压互感器一次绕组匝数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2匝，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。
（3 ）电压互感器正常运行时，严禁将一次绕组的低压端子打开，严禁将二次
绕组短路；电流互感器正常运行时，严禁将二次绕组开路。
5. 电压互感器型号意义
第一个字母：J —电压互感器。
第二个字母：D—单相；S—三相；C —串级式；W—五铁芯柱。
第三个字母：G—干式，J—油浸式；C—瓷绝缘；Z—浇注绝缘；R —电容式；S—三相；Q—气体绝缘
第四个字母：W—五铁芯柱；B—带补偿角差绕组。连字符后的字母：GH —高海拔地区使用；TH —湿热地区使用。
6. 电流互感器的型号意义
电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：
第一位字母：L ------- 电流互感器。
第二位字母：M 母线式(穿心式)；Q 线圈式；丫低压式；D 单匝式；F――多匝式；A――穿墙式；R――装入式；C ――瓷箱式；Z ――支柱式；V ――倒装式。
第三位字母：K――塑料外壳式；Z――浇注式；W ――户外式；G ――改进型；C ----- 瓷绝缘；P 中频；Q 气体绝缘。
第四位字母：B――过流保护；D――差动保护；J――接地保护或加大容量；S――速饱和；Q――加强型。
字母后面的数字一般表示使用电压等级。例如：LMK —0.5S型，表示使用于
额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA —10型，表示使用于额定电压10kV电路的穿墙式电流互感器。
二、电压、电流互感器试验步骤
电压互感器和电流互感器共有的试验项目
1. 绝缘电阻测量
(1) 试品温度应在10 —40 C之间；
(2) 用2500V兆欧表测量，测量前对被试绕组进行充分放电；

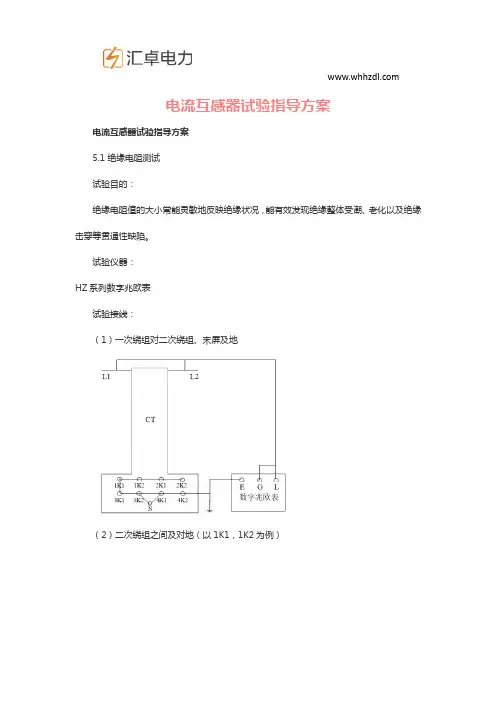

(3 )试验接线：电磁式电压互感器需拆开一次绕组的高压端子和接地端子，拆开二次绕组，；测量电容式电压互感器中间变压器的绝缘电阻时，须将中间变压器一次线圈的末端(通常为X端)及C2的低压端(通常为S)打开，将二次绕组端子上的外接线全部拆开，按图 2.1接好试验线路。电流互感器按图2.2接好试验线路。
a 一戾对二挨及地b二灰对一次E地c二次之间
图2.1电磁式电压互感器绝缘电阻测量接线
图2.2电流互感器绝缘电阻测量接线
(4) 驱动兆欧表达额定转速，或接通兆欧表电源开始测量，待指针稳定后(或 60s )，读取绝缘电阻值；读取绝缘电阻后，先断开接至被试绕组的连接线，然 后再将绝缘电阻表停止运转；
(5) 断开绝缘电阻表后应对被试品放电接地。
关键点：
a. 采用2500V 兆欧表测量
b. 测量前被试绕组应充分放电
c. 拆开端子连接线时，拆前必须做好记录，恢复接线后必须认真检查核对
d. 当电容式电压互感器一次绕组的末端在内部连接而无法打开时可不测量
e. 如果怀疑瓷套脏污影响绝缘电阻，可用软铜线在瓷套上绕一圈，并与兆欧 表的屏蔽端连接。
试验要求：
a. 与历次试验结果和同类设备的试验结果相比无显著差别；
b. 一次绕组对二次绕组及地应大于 1000M Q ，二次绕组之间及对地应大于 10M Q 。
c. 不应低于出厂值或初始值的70 %;
d. 电容型电流互感器末屏绝缘电阻不宜小于 1000M Q ;否则应测量其tan &
2. 绕组直流电阻测量
(1 )对电压互感器一次绕组，宜采用单臂电桥进行测量；
(2) 对电压互感器的二次绕组以及电流互感器的一次或二次绕组，宜采用双 臂电桥进行测量，如果二次绕组直流电阻超过 10Q ，应采用单臂电桥测量；
(3) 也可采用直流电阻测试仪 进行测量，但应注意测试电流不宜超过线圈额 定电流的50%，以免线圈发热直流电阻增加，影响测量的准确度。
(4 )试验接线：将被试绕组首尾端分别接入电桥，非被试绕组悬空，采用双 臂电桥(或数字式直流电阻测试仪)时，电流端子应在电压端子的外侧，见图 2.4 ；
a 一灰对耒屏
c —次对地
