感谢您使用博林特电梯！为了能让您和其他乘客更加安全的、舒适的乘用博林特电梯，请电梯的管理人员及操作人员熟读本书后，恰当的进行电梯的管理及使用工作。
电梯属于特种交通工具，为了时刻保持电梯的最佳运行状态，延长其使用寿命，需要定期的维护检修，关于维修保养事宜请与沈阳博林特电梯安装有限公司联系。
电话：（024）88456111、88456222目录博林特电梯的使用方法 (2)使用博林特电梯的注意事项 (3)开始运行和停止运行的步骤 (5)日常管理和紧急处理 (11)紧急情况处理 (12)电梯的安全使用、文明搭乘规则 (13)博林特电梯的使用方法运行方式1、此状态下电梯根据乘客需要自动运行，侯梯厅分别有“上行”、“下行”按钮；按下按钮作为“召唤”被登记，电梯按照与运行同方向的召唤，依次应答。
此时，停止楼的“召唤”被取消。
2、前进方向的前方无“召唤”时，如反向有“召唤”，便自动地反转方向运行，应答与此相反方向的“召唤”。
3、应答所有的“召唤”后。
如无其他召唤时，就在该楼关闭梯门待机。
根据订购要求也有返回特定（通常是1楼）待机的。
4、轿厢内的操纵箱上有目的楼按钮。
在两端站时，反向运行消号。
使用方法1、乘电梯时电梯的候梯厅有“上行”“下行”用按钮。
请按下想去的方向的按钮。
轿厢在该楼待机时，梯门自动打开。
轿厢在其他楼层待机或运行中时，先应答前进方向的召唤，抵达该楼时，打开梯门。
2、上电梯之后请按下目的地楼的按钮。
（该按钮若已亮灯，就不必再按）。
按门自动关上，往目的地楼出发，到达之后自动开门。
匆忙时按下关门按钮，即可马上出发。
轿厢内超过指定人数以上时，超载警报铃鸣响，梯门不能关闭。
请最后上梯的客人依次退出电梯。
在梯门的关闭过程，如人体或货物触摸到梯门的安全装置（在个有光电门安全装置，则为遮挡发光线）时，梯门转关为开之后，再关上。
使用博林特电梯时的注意事项管理博林特电梯的负责人，请留意下列事项，请对使用电梯的人员，正确地指导乘用方法。
博检存档编存档日艺工调电梯试ⅡBLT-司公限有梯电特林博阳沈Ⅱ沈阳博林特BLT 调试工艺Catalogue录目慢车调试工艺1.Page DescriptionNo.页序号说明9 1.1 检查和确认9 1.1.1 现场机械装配检查及确认10 1.1.2 电气装配检查及确认12 1.1.3 编码器装配的检查13 1.2 上电和检查13 1.2.1 进一步的确认和检查13 1.2.2 ±检查现场提供的总进线电压，三相电压应为3807%VAC，相间偏差13 1.2.3 图纸的要求检查总进线线规及总开关容量应达到CAD13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查21 1.3 主机整定21 1.3.1 616GL5-JJ）型号使用安川变频器的主机（型号21 1.3.1.1 准备和检查22 1.3.1.2 主机整定24 1.4 机房检修运行26 1.5 轿顶检修操作261.6紧急电动运行BLT CONTROL SYSTEM１Ⅱ沈阳博林特BLT 调试工艺2快车调试工艺27 2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认29 上电和检查2.229 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试31 2.2.3 光幕的检查31 轿厢层显的检查2.2.431 2.2.5 平层感应器接线检查32 2.2.6 终端强迫减速开关的检查和调试32 ,检查每层平层插板安装位置数量正确2.2.733 快车调试工艺2.333 2.3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数34 输入输出信号设置表2.3.1.235 2.3.1.3 F参数菜单表36 2.3.2 模拟速度指令系统的调试36 井道学习2.3.2.137 2.3.2.2 试运行37 2.3.2.2.1 再平层功能的检查382.3.2.2.2单层运行BLT CONTROL SYSTEM２Ⅱ沈阳博林特BLT 调试工艺38 2.3.2.2.3 双层运行38 2.3.2.2.4 全程运行38 开，关门运行的确认2.3.2.2.538 2.3.2.2.6 光幕功能的确认38 2.3.2.2.7 关门力矩的确认38 2.3.2.2.8 轿厢选层按钮功能确认39 2.3.2.2.9 确认其他功能开关39 2.3.2.3 运行舒适感调整40 2.4 井道串行通讯系统的调试40 2.4.1 检查和确认41 2.4.2 上电确认41 井道SM-04板的调试2.4.342 2.5 平层精调42 2.5.1 平层偏移量的确定42 2.5.2 平层精调44 并联调试2.644 2.6.1 确认并联接线45 2.6.2 并联调试的确认46 群控调试2.746 2.7.1 确认群控群线47 2.7.2 群控调试的确认482.8消防功能的调试BLT CONTROL SYSTEM３Ⅱ沈阳博林特BLT 调试工艺48 2.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试49 故障代码表 2.9BLT CONTROL SYSTEM４Ⅱ沈阳博林特BLT 调试工艺告警维保本手册所阐述之内容仅提供给博林特电梯有限公司调试、请勿执行你无人员经培训合格后使用。
电梯调试手册（适用MPK708/A/AC系统）电梯调试手册（Q/BLT 2008-2012）本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯有限公司的利益。
本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯有限公司。
调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。
在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场至少有一套调试工具。
本手册适用于采用MPK708A控制系统的乘客电梯电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。
本手册需要配套以下文件使用：1、门机系统的调试标准见《门机使用手册》。
2、《电气安装手册》（编号BLT-Q20120112）。
3、《电梯标准参数设置》（由软件和配套整梯梯速参数表组成）。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
电话:86-24-25162795编制：王威校对：于春梅一、主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
主控制器显示操作主页：按一下Enter键，将进入到主控制器的主界面中：以下是左下角状态的对应说明：自动（AUTO）检测（TEST）消防（FIRE）地震（SEISM）司机（MANUAL）满载（FULLY）超载（OVER）轻载（LIGHT）自学习（LEARNNING）锁梯（LOCK）以下是右下角状态的对应说明：开门（OPEN）关门（CLOSE）（2）、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如：菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。

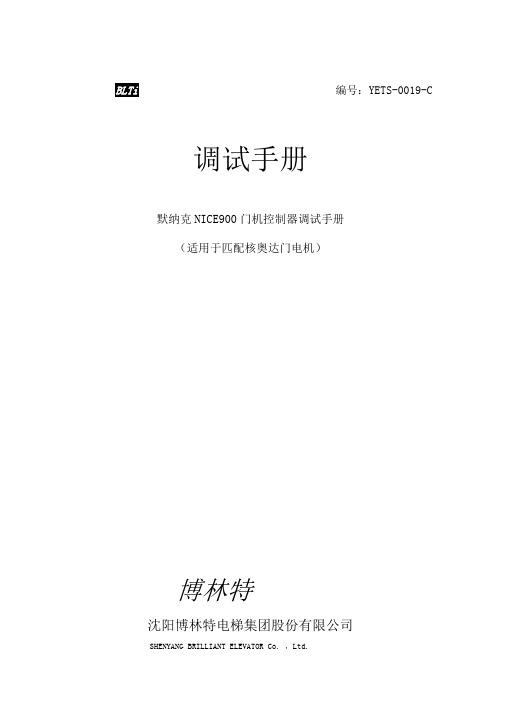

默纳克NICE900门机控制器调试手册（适用于匹配核奥达门电机）博林特沈阳博林特电梯集团股份有限公司SHENYANG BRILLIANT ELEVATOR Co. ，Ltd.2014年10月1前言...........2门机控制器调试2.1电气说明.....2.2操作与显示界面2.3电机参数自调谐2.4门宽自学习•.…2.5运行曲线调试.2.6参数表.......2.7故障诊断及对策13本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯股份有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯股份有限公司的利益。
本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯股份有限公司。
调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。
在调试过程中应穿着电工绝缘鞋、工作服等防护衣物并应保证在每个现场至少有一套调试工具。
本手册适用于匹配核奥达YTYP504-502门电机的门机系统电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。
本手册需要配套《电气安装手册》使用。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
2门机控制器调试本调试手册默认参数仅适用于匹配核奥达 YTYP504-502门电机的门机系统。
本系统为同步门机控制系统，同步门机没有位置检测开关（开到位、开变 关变速、关到位），而采用装于门电机上的编码器来采集到位及变速信号。
用户通过操作面板可以对 NICE900系列门机控制器进行功能参数修改、工 作状态监控和操作面板运行时的控制（启动和停车）等操作。
图4-1操作面板界面2.2.1指示灯说明指示灯停止时各LED 灯亮代表含义运行时各LED 灯亮代表含义速度控制距离控制二 D1 DI1信号有效 DI1信号有效 夕卜部关门命令 」D2DI2信号有效 AB 相信号正确关门过程中 二 D3DI3信号有效 Z 相信号开门过程中2.1 电气说明速、 2.2 操作与显示界面功能指示灯 数据显示区编程键移位键递增键确认键开门键些——停机/复位键 递减键 关门键PRGENTERRESOPEN CLOSE» * * «D1D2D3D4€222操作面板键盘按钮说明2.3电机参数自调谐2.3.1步骤选择F002=0:面板操作模式选择F100=1 :同步门电机输入电机和编码器参数：F101〜F105, F214 （见2.6参数表）手动将门处于完全闭合状态选择F116=4:同步机带负载调谐模式（如果效果不好可以拆下皮带，选择F116=3空载调谐）按下“ ENTER”键，待显示“ TUNE”键后，按“ OPEN”键开始调谐。

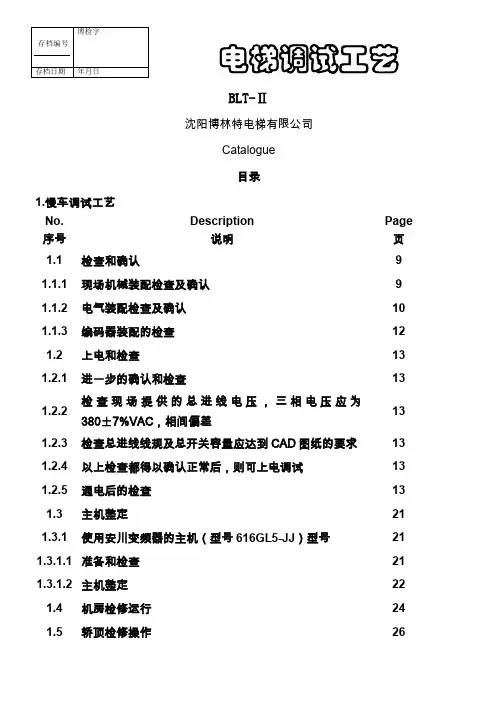

电梯调试工艺BLT-Ⅱ沈阳博林特电梯有限公司Catalogue目录1. 慢车调试工艺No. 序号Description说明Page页1.1 检查和确认9 1.1.1 现场机械装配检查及确认9 1.1.2 电气装配检查及确认10 1.1.3 编码器装配的检查12 1.2 上电和检查13 1.2.1 进一步的确认和检查13 1.2.2 检查现场提供的总进线电压，三相电压应为380±7%VAC，相间偏差13 1.2.3 检查总进线线规及总开关容量应达到CAD图纸的要求13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查13 1.3 主机整定21 1.3.1 使用安川变频器的主机（型号616GL5-JJ）型号21 1.3.1.1 准备和检查21 1.3.1.2 主机整定22 1.4 机房检修运行24 1.5 轿顶检修操作26 1.6 紧急电动运行262 快车调试工艺2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认272.2 上电和检查29 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试29 2.2.3 光幕的检查31 2.2.4 轿厢层显的检查31 2.2.5 平层感应器接线检查31 2.2.6 终端强迫减速开关的检查和调试32 2.2.7 检查每层平层插板安装位置,数量正确322.3 快车调试工艺33 2.3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数33 2.3.1.2 输入输出信号设置表34 2.3.1.3 F参数菜单表35 2.3.2 模拟速度指令系统的调试36 2.3.2.1 井道学习36 2.3.2.2 试运行37 2.3.2.2.1 再平层功能的检查37 2.3.2.2.2 单层运行382.3.2.2.3 双层运行38 2.3.2.2.4 全程运行38 2.3.2.2.5 开，关门运行的确认38 2.3.2.2.6 光幕功能的确认38 2.3.2.2.7 关门力矩的确认38 2.3.2.2.8 轿厢选层按钮功能确认38 2.3.2.2.9 确认其他功能开关39 2.3.2.3 运行舒适感调整39 2.4 井道串行通讯系统的调试40 2.4.1 检查和确认40 2.4.2 上电确认41 2.4.3 井道SM-04板的调试412.5 平层精调42 2.5.1 平层偏移量的确定42 2.5.2 平层精调422.6 并联调试44 2.6.1 确认并联接线44 2.6.2 并联调试的确认452.7 群控调试46 2.7.1 确认群控群线46 2.7.2 群控调试的确认472.8 消防功能的调试482.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试48 2.9 故障代码表49警告本手册所阐述之内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
博林特电梯慢车调试10-电机整定（异步）本章讲述异步电机的自整定。
（现场需要进行电机自整定操作时，执行以下调试过程）。
10.1 异步机整定：(1) 下电、将478与519短接(2) 上电，这时输出侧接触器4KM1吸合(3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode As设定相应MOTOR DADA参数或Drive DA TA参数。
同时4KM2吸合。
(4) 将ENA 与24V短接。
(5) 之后打开菜单STARTUP/Startup config/Enter Setup Mode As/autotune，点击操作complete stillautotune按钮。
(6) 自学习开始，大约进行5分钟。
(7) 变频器操作界面显示“End”，学习结束。
(8) 退出菜单过程中在menus/Startup路径下操作Load setup选择YES-ENTER。
(9) 在menus/Startup/SaveConfig路径下存盘。
进行自学习参数存储。
(10) 学习结束后，下电，恢复变频器、接触器原接线。
10.2同步机整定步骤：A、同步机电流整定(1) 下电、将478与519短接。
(2) 上电，这时输出侧接触器4KM1、4KM2吸合(3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode Br（同步）设定相应MOTOR DADA参数或Drive DATA参数。
同时4KM2吸合。
(4) 将ENA 与24V短接。
(5)之后打开菜单STARTUP/Startup config/Enter Setup Mode As，点击操作CurrReg autotune按钮。
(6) 自学习开始，大约进行5分钟。
(7) 变频器操作界面显示“End”，学习结束。
(8) 退出菜单过程中在menus/Startup路径下操作Load setup选择YES-ENTER。

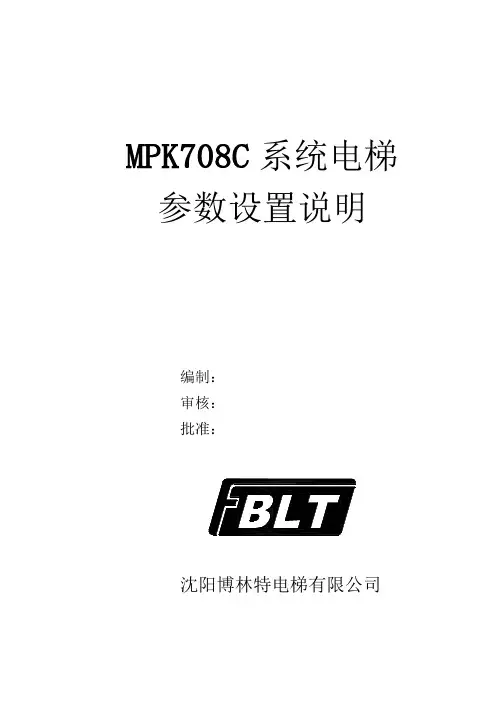

MPK708C系统电梯参数设置说明编制：审核：MPK708C电气系统出厂参数设置说明一、MPK708C主控器出厂参数设置说明（Y标准单梯设置，其余视工程而定）2、TIME（20）时间菜单3、STATION(30)4、CALL(40) 呼梯菜单5、I/O (50) 输入/输出监视菜单6、DOOR (60) 门设置菜单7、HISTORY (70) 故障记录菜单8、PASSWORD (80) 密码菜单9、PULSE MONITOR(90) 脉冲监视菜单10、INPUT SELECT（A0）功能选择菜单序号子菜单名内容出厂设定值A1 GOINGBACK自动返回基站设定00：不返基站Yxx：返基站时间(分钟)A2 BRAKE抱闸检测选择ON：检测抱闸开关OFF：不检测抱闸开关YA3 DISTURB PRO轻载防捣乱功能选择OFF：无此功能ON：有此功能YA4 DISTURB NUM防捣乱数设定防捣乱数设定,1-8A5 FIRE MODE消防模式00：显示“火”字样Y01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样说明：FIRE MODE 参数设置，采用二进制位进行不同消防模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
默认值00。
00：显示“火”字样01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样序号子菜单名内容出厂设定值A6 SAFEEDGE 无用A7 CONTROLMODE控制模式03:中国模式，备用电源时返基站后电梯不运行Y11：中国模式，备用电源时返基站后电梯可继续运行01:俄罗斯模式，备用电源时返基站后电梯不运行09：俄罗斯模式，备用电源时返基站后电梯可继续运行说明：CONNTROL MODE 参数设置，采用二进制位进行不同控制模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
默认值03。
03:中国模式，备用电源时返基站后电梯不运行19：中国模式，备用电源时返基站后电梯可继续运行01:俄罗斯模式，，备用电源时返基站后电梯不运行17：俄罗斯模式，备用电源时返基站后电梯可继续运行序号子菜单名内容出厂设定值AL RUN MODE运行模式00:无功能A，无功能B Y01：功能A，电机热检测02：功能B，电子称量03：功能A+B说明：RUN MODE 参数设置，采用二进制位进行不同功能的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。

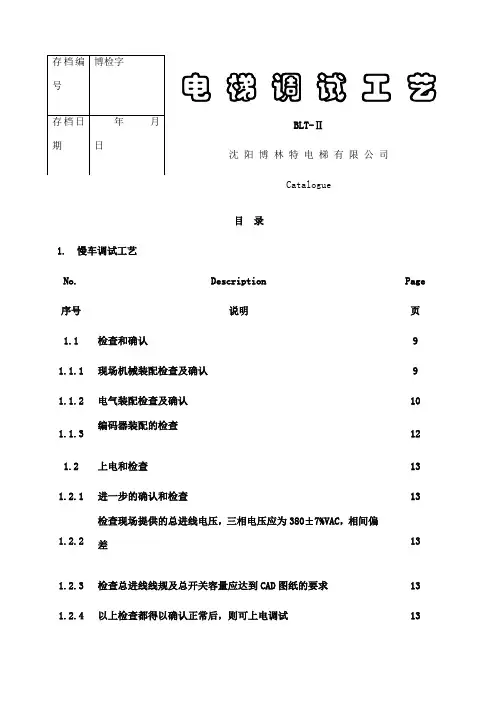

电梯调试工艺BLT-Ⅱ沈阳博林特电梯有限公司Catalogue目录1.慢车调试工艺No. 序号Description说明Page页1.1 检查和确认9 1.1.1 现场机械装配检查及确认9 1.1.2 电气装配检查及确认10 1.1.3 编码器装配的检查12 1.2 上电和检查13 1.2.1 进一步的确认和检查131.2.2 检查现场提供的总进线电压，三相电压应为380±7%VAC，相间偏差131.2.3 检查总进线线规及总开关容量应达到CAD图纸的要求13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查13 1.3 主机整定21 1.3.1 使用安川变频器的主机（型号616GL5-JJ）型号21 1.3.1.1 准备和检查21 1.3.1.2 主机整定22 1.4 机房检修运行24 1.5 轿顶检修操作261.6 紧急电动运行262 快车调试工艺2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认27 2.2 上电和检查29 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试29 2.2.3 光幕的检查31 2.2.4 轿厢层显的检查31 2.2.5 平层感应器接线检查31 2.2.6 终端强迫减速开关的检查和调试32 2.2.7 检查每层平层插板安装位置,数量正确32 2.3 快车调试工艺33 2.3.1 BLT-KOLLMORGEN主板参数一览33主要参数33输入输出信号设置表34F参数菜单表35 2.3.2 模拟速度指令系统的调试36井道学习362.3.2.试运行37 22 再平层功能的检查372 单层运行382 双层运行382 全程运行382 开，关门运行的确认382 光幕功能的确认382 关门力矩的确认382 轿厢选层按钮功能确认382 确认其他功能开关392.3.2.运行舒适感调整39 32.4 井道串行通讯系统的调试40 2.4.1 检查和确认40 2.4.2 上电确认41 2.4.3 井道SM-04板的调试41 2.5 平层精调42 2.5.1 平层偏移量的确定42 2.5.2 平层精调42 2.6 并联调试44 2.6.1 确认并联接线44 2.6.2 并联调试的确认45 2.7 群控调试46 2.7.1 确认群控群线46 2.7.2 群控调试的确认47 2.8 消防功能的调试48 2.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试48 2.9 故障代码表49序言 BLT-II 型系列电梯采用我公司引进德国成熟的电梯控制技术，自行生产的，先进的、具有高性能价格比的控制系统BLT-II 。
电梯调试工艺BLT-Ⅱ沈阳博林特电梯有限公司Catalogue目录1. 慢车调试工艺No.序号Description说明Page页1.1检查和确认9 1.1.1现场机械装配检查及确认9 1.1.2电气装配检查及确认101.1.3编码器装配的检查121.2上电和检查13 1.2.1进一步的确认和检查131.2.2检查现场提供的总进线电压，三相电压应为380±7%VAC，相间偏差131.2.3检查总进线线规及总开关容量应达到CAD图纸的要求13 1.2.4以上检查都得以确认正常后，则可上电调试131.2.5通电后的检查131.3主机整定21 1.3.1使用安川变频器的主机（型号616GL5-JJ）型号21 1.3.1.1准备和检查21 1.3.1.2主机整定22 1.4机房检修运行24 1.5轿顶检修操作261.6紧急电动运行262快车调试工艺2.1检查和确认27 2.1.1现场机械装配检查及确认27 2.1.2电气装配检查及确认27 2.2上电和检查29 2.2.1进一步进行确认及检查29 2.2.2门机的检查和调试292.2.3光幕的检查312.2.4轿厢层显的检查312.2.5平层感应器接线检查312.2.6终端强迫减速开关的检查和调试32 2.2.7检查每层平层插板安装位置,数量正确322.3快车调试工艺332.3.1BLT-KOLLMORGEN主板参数一览33主要参数33输入输出信号设置表34F参数菜单表35 2.3.2模拟速度指令系统的调试36井道学习36 2.3.2.2试运行372再平层功能的检查37 2单层运行38 2双层运行38 2全程运行38 2开，关门运行的确认38 2光幕功能的确认38 2关门力矩的确认382轿厢选层按钮功能确认382确认其他功能开关392.3.2.3运行舒适感调整392.4井道串行通讯系统的调试402.4.1检查和确认402.4.2上电确认412.4.3井道SM-04板的调试412.5平层精调422.5.1平层偏移量的确定422.5.2平层精调422.6并联调试442.6.1确认并联接线442.6.2并联调试的确认452.7群控调试462.7.1确认群控群线462.7.2群控调试的确认472.8消防功能的调试482.8.1消防功能的定义48 2.8.2消防功能的输入点48 2.8.3消防功能的调试48 2.9故障代码表49序 言BLT-II 型系列电梯采用我公司引进德国成熟的电梯控制技术，自行生产的，先进的、具有高性能价格比的控制系统BLT-II 。
博检存档编存档日艺工调电梯试ⅡBLT-司公限有梯电特林博阳沈Ⅱ沈阳博林特BLT 调试工艺Catalogue录目慢车调试工艺1.Page DescriptionNo.页序号说明9 1.1 检查和确认9 1.1.1 现场机械装配检查及确认10 1.1.2 电气装配检查及确认12 1.1.3 编码器装配的检查13 1.2 上电和检查13 1.2.1 进一步的确认和检查13 1.2.2 ±检查现场提供的总进线电压，三相电压应为3807%VAC，相间偏差13 1.2.3 图纸的要求检查总进线线规及总开关容量应达到CAD13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查21 1.3 主机整定21 1.3.1 616GL5-JJ）型号使用安川变频器的主机（型号21 1.3.1.1 准备和检查22 1.3.1.2 主机整定24 1.4 机房检修运行26 1.5 轿顶检修操作261.6紧急电动运行BLT CONTROL SYSTEM１Ⅱ沈阳博林特BLT 调试工艺2快车调试工艺27 2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认29 上电和检查2.229 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试31 2.2.3 光幕的检查31 轿厢层显的检查2.2.431 2.2.5 平层感应器接线检查32 2.2.6 终端强迫减速开关的检查和调试32 ,检查每层平层插板安装位置数量正确2.2.733 快车调试工艺2.333 2.3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数34 输入输出信号设置表2.3.1.235 2.3.1.3 F参数菜单表36 2.3.2 模拟速度指令系统的调试36 井道学习2.3.2.137 2.3.2.2 试运行37 2.3.2.2.1 再平层功能的检查382.3.2.2.2单层运行BLT CONTROL SYSTEM２Ⅱ沈阳博林特BLT 调试工艺38 2.3.2.2.3 双层运行38 2.3.2.2.4 全程运行38 开，关门运行的确认2.3.2.2.538 2.3.2.2.6 光幕功能的确认38 2.3.2.2.7 关门力矩的确认38 2.3.2.2.8 轿厢选层按钮功能确认39 2.3.2.2.9 确认其他功能开关39 2.3.2.3 运行舒适感调整40 2.4 井道串行通讯系统的调试40 2.4.1 检查和确认41 2.4.2 上电确认41 井道SM-04板的调试2.4.342 2.5 平层精调42 2.5.1 平层偏移量的确定42 2.5.2 平层精调44 并联调试2.644 2.6.1 确认并联接线45 2.6.2 并联调试的确认46 群控调试2.746 2.7.1 确认群控群线47 2.7.2 群控调试的确认482.8消防功能的调试BLT CONTROL SYSTEM３Ⅱ沈阳博林特BLT 调试工艺48 2.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试49 故障代码表 2.9BLT CONTROL SYSTEM４Ⅱ沈阳博林特BLT 调试工艺告警维保本手册所阐述之内容仅提供给博林特电梯有限公司调试、请勿执行你无人员经培训合格后使用。
为了你个人及他人的安全，资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财并损坏沈阳博林特电梯有公开、产，不能任意直接或间接地传播、若调试人员离限公司的利益。
本手册严禁以任何理由私自复印，开本公司，应及时将资料交还沈阳博林特电梯有限公司。
沈阳然而，在制作本手册时已尽可能地作到精确和最新版本。
博林特电梯有限公司不能承担任何由于手册内的错误和省略导致的结果而产生的责任。
请将本手册的任何问题告知沈阳博林特电梯有限公司电气部。
电话：（024）88456626BLT CONTROL SYSTEM５Ⅱ沈阳博林特BLT 调试工艺序言BLT-II型系列电梯采用我公司引进德国成熟的电梯控制技术，自行生产的，先进的、具有高性能价格比的控制系统BLT-II。
是适合宾馆、写字楼、办公楼和商用住宅的乘客电梯。
它安全、可靠、实用。
功能齐全、运行平稳舒适，体现了现代电梯的最新控制水平。
BLT-II型系列电梯控制系统将现场总线技术完美的应用在电梯控制之中。
它通过总线网络系统精确并迅速传递系统中各部分电脑的命令和请求。
严格考机的控制程序加上软硬件双重看门狗及后备系统，使系统具有极高的可靠性。
参数化的程序组态方式可以满足用户不同的要求。
BLT-II型电梯功能齐全、安全可靠，先进的控制理念及成熟的设计结构使乘客在乘坐BLT-II型电梯时充分体验到现代交通工具带来的方便、快捷、舒适和安全。
调试人员在调试前应仔细阅读本手册，在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场应至少有一套调试工具。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！本手册中所有计算公式仅供参考。
BLT CONTROL SYSTEM６Ⅱ沈阳博林特BLT 调试工艺调试注意事项1、调试前应对应检查井道，确认电梯部件安装完毕，井道内无障碍物。
2、调试前应检查底坑无水，井道壁无渗漏。
3、调试前应检查机房温度、湿度合乎要求，地面无积水，无渗漏。
4、调试前应检查机房布局是否合理，照明开关进门可及。
5、调试前应对控制柜内各器件进行检查，器件是否完好，连线是否松动。
6、调试前应仔细检查各接插件/电缆连接是否正确，有无松动。
7、调试前应在各厅站门口放置显著标识，以防外部人员误入电梯发生意外。
8、调试过程中非调试人员严禁进入机房，正常运行后钥匙交专人保管。
9、调试过程中如需切断电源，应在开关处悬挂或粘贴明显标识，禁止合闸，以免危及安全。
10、调试过程中应对主调试人发出的每项指令加以重复，无误后方可执行，以免造成失误。
11、调试过程中需长时间在井道工作，应将机房地板孔洞遮盖，以防落物伤人。
12、调试过程中如需进入井道应带安全帽。
13、调试过程中任何人不得私自进入底坑或上轿顶。
14、轿顶调试人员严禁倚靠护栏或将一只脚踏在轿顶，另一只脚踏在井道中任何固定物上。
15、轿顶调试人员严禁将身体各部位伸出轿顶范围，以免挤伤。
16、轿顶调试人员应随时注意对重与轿顶的相对距离。
17、底坑调试人员应随时注意对重的下落位置。
18、底坑调试人员绝对禁止在对重正下方停留。
19、调试过程中严禁将如安全窗、安全钳、门连锁等开关机械方式或电气短接后运行。
20、当底坑超过1.5m时，应借助梯子或高凳上下，严禁攀附随线和轿底或其他部位。
21、调试过程中行灯应使用36V安全电压。
22、调试过程中不得擅自更改电路，必要时应先行报告，批准方可，资料存档。
BLT CONTROL SYSTEM７Ⅱ沈阳博林特BLT 调试工艺23、调试未完人员需暂时撤离时应关闭所有厅门，关不上的应有明显危险标识。
24、调试未完人员需暂时撤离时应断开总开关，机房上锁。
25、调试未完人员需暂时撤离时应排除一切热源，如：喷灯、强光灯、烙铁等。
26、调试过程中工具、废线等不得乱放乱扔，废弃物品应收集带走。
27、出现故障或急停后，应首先释放被困人员，再进行维修。
28、调试完毕后，所有开关恢复到运行状态，摘除各告示牌。
29、调试完毕后应仔细打扫现场，控制箱、检修盒以及各开关周围决不能遗留废线。
30、调试完毕后应再次确认电梯完全正常运行，电梯保护隔离装置短接插件数量、位置正确。
31、调试项目应按照要求进行，不得因节省时间而减少。
32、正常运行后应认真填写记录并与司机或有关人员交接。
BLT CONTROL SYSTEM８Ⅱ沈阳博林特BLT 调试工艺慢车调试工艺1.检查和确认1.1告警在检查之前，应确认电梯的总电源，照明电源应处于断开状态。
QF4、QF5应断开电梯控制柜中空气开关QF2、1.1.1现场机械装配检查及确认。
电梯底坑部件安装完好，若使用液压缓冲器，则应确认缓冲油是否按要求加足；底坑干燥。
1）（）井道内无影响电梯运行的障碍物。
（2 厅门安装良好。
（3）厅门立柱与门洞之间应封闭良好。
（4）导轨安装已经检验合格。
（5）钢丝绳安装正确，紧固。
（6）限位开关安装固定。
（7）限速器钢丝绳涨紧轮安装正确。
）（8轿厢，轿门，门刀安装正确，拼装紧固。
（9）随行电缆安装固定良好。
（10）机房部件定位符合国家标准。
11）（主机固定符合工厂的安装说明要求，并主机大梁固定封闭（等隐蔽工程）到位。
12）（BLT CONTROL SYSTEM９Ⅱ沈阳博林特BLT 调试工艺若为有齿轮曳引机，应确认减速箱的油是否加到位。
（13）应确认主机上的编码器固定是否牢固。
（14）限速器定位应符合国家标准。
15）（线槽敷设规整，线槽间有铜片或黄绿线连接。
16）（控制柜安装定位规整。
17）（机房，井道保持整洁。
18）（GB10060）所有安装应按照国家安装规范（19电气装配检查及确认 1.1.2意注以下检查过程中，出现任何问题都必须仔细检查，并排除故障，确认不会检查下列接线是否按图接线正确。
）（1L3的三相进线。
L1，L2，A. 电梯总电源箱至控制柜XS5的接线。
B. 主机抱闸线圈通过抱闸电缆至控制柜中L13至主机马达三相进线的接线。
、L12、C. 控制柜L11BLT CONTROL SYSTEM１０Ⅱ沈阳博林特BLT 调试工艺D. 主机编码器与控制柜变压器中12V、0V、A、B间的接线。
E. 安全回路3K18、1N25是否通路。
F. 门锁回路3K11、3I13是否通路。
G. 轿顶接线应正确。
H. 检修回路、紧急电动回路通断逻辑正确。
I. 门机电源及信号接线正确。
J. 轿厢CAN-BUS通讯回路接线正确。
K. 井道CAN-BUS通讯回路接线正确。
（2）连接井道和轿厢的通讯电缆。
A. 检查V+、V-、A+和A-四根线与其他电源线：L1、L1、L1、U1、V1、W1、1K8、1N9、1K20、1N20、1N21、1N22、1N23、1L22、1K23、1N24、1N25、L11、L12、L13、5J1、24V之间的电阻应接近无穷大。
B. 测量V+、V-、A+ 、A--与PE（接地）之间的电阻，应确认该电阻值为无穷大。
C. 测量A+ 、A-之间的电阻：a. 确认轿厢内的BSM-04板上的JP6跨线是否接上。
确认最低一层的井道模块，BSM-04板上的b. JP6跨线是否接上。
只接井道通讯模块等，其阻值应为120Ω左右。
c.只接轿厢通讯模块等，其阻值应为120Ωd. 左右。
全部井道和轿厢通讯模块接上后，其阻值应为60e.Ω左右BLT CONTROL SYSTEM１１Ⅱ沈阳博林特BLT 调试工艺（3）在接上主机抱闸线后，XS5两线3K3与3M5之间的电阻应在R值的左右。
