电梯安装维护说明书

电梯维修保养说明书一、电梯在保修期内及保修期内的维护保养方法1.1 电梯竣工后为确保电梯安全运行，必须建立正确的维修保养制度，对电梯进行经常性的管理维护和检查。

1.2维保人员应每周对电梯的主要安全设施和电气控制部分进行一次检查。

使用后三个月，维修人员应对其较重要的机械电气设备进行细致的检查、调整和维修保养，当使用一年后，应组织有关人员进行一次技术检验，详细检查所有机械、电气、安全设施的情况，主要零部件的磨损程度，以及修配换装磨损超过允许的和损坏的零部件。

一般应在三至五年中进行一次全面的拆卸清洗检查。

1.3发现电梯有故障应立即停止使用，待修复并经仔细检查和试运行后，方可使用。

1.4若电梯停止使用超过一周，必须先进行仔细检查和试运行后，方可使用。

1.5电梯的故障、检查的经过、维修的过程，维修人员应电梯履历表中作详细记录。

1.6电梯轿厢、层门、门套和召唤箱等外表面，应经常保持整洁，严防擦伤和损坏装潢表面。

1.7电梯维修保养1.7.1开启层门进入轿厢之前，需注意轿厢是否停在该层。

1.7.2开启轿内照明。

1.7.3每日开始工作前,将电梯上下行驶数次,无异常现象后方可使用。

1.7.4层门关闭后,从层门外不能用手拨启，并严禁人倚靠在层门上或撞击层门，当层门轿门未全关闭时，电梯不能正常启动。

1.7.5平层准确度应无显著变化。

1.7.6经常清洁轿厢内、层门及乘客可见部分。

1.8电梯行驶中司机或管理人员应注意事项1.8.1在服务时间内，如司机必须离开或电梯停用时，须将轿内电源开关断开，如层门有能在外开启的设施亦将层门关好。

1.8.2轿厢的载重量不超过额定载重量。

1.8.3乘客电梯不允许经常作为载货电梯使用。

1.8.4不允许装运易燃、易爆的危险物品，如遇特殊情况，需经司机和管理部门同意和批准并严加安全保护措施后装运。

1.8.5严禁在层门开启情况下，揿按检修按钮来开动电梯作一般行驶，不允许揿按检修、急停按钮来作一般正常行驶中的消号。

电梯维护说明书尊敬的用户，感谢您购买和使用我们公司生产的电梯。

为了确保电梯的安全性和正常运行，我们特别提供一份电梯维护说明书，帮助您了解和操作电梯的维护事项。

请您仔细阅读以下内容，并按照说明进行操作。

一、维护周期和内容1. 日常维护1.1 定期巡视电梯运行情况，检查电梯门的开合是否灵活，乘客控制按钮是否正常工作，屏幕显示是否清晰，安全保护装置是否有效等。

1.2 擦拭电梯按钮和显示屏，保持外观整洁美观。

1.3 清洁电梯井道，及时清除异物和灰尘。

1.4 定期检查电梯轿厢内的楼层显示器、照明灯等设施，确保其正常运行和照明效果。

1.5 定期检查电梯井道灯的工作情况，确保井道内通道的照明。

1.6 检查紧急救援设备和电话的工作状态，确保在紧急情况下正常使用。

2. 定期维护2.1 每季度对电梯进行全面的保养和维修，由专业技术人员进行操作。

2.2 检查电梯齿轮、钢丝绳、导轨等关键零部件的磨损情况，如有需要及时更换。

2.3 清洁和润滑电梯轨道，确保电梯的平稳和安全运行。

2.4 检查电梯控制系统的工作状态，确保其正常运行和故障自检功能的有效性。

2.5 对电梯驱动装置进行检验和保养，确保其动力传递的稳定性和可靠性。

2.6 对电梯安全装置进行测试，如紧急制停装置、过载保护装置等，以确保其在必要时发挥作用。

2.7 检查并清理电梯井道内的排水系统，确保排水畅通。

二、应急处理1. 电梯故障在电梯运行过程中，如果发生故障或异常情况，应立即采取以下应急措施：1.1 按下紧急停车按钮，使电梯停止运行。

1.2 保持冷静，不要恐慌。

1.3 利用内部通讯设备或紧急呼叫按钮与维修人员或物业联系。

1.4 等待专业技术人员的到来，不要私自进行维修或强制打开电梯门。

2. 火灾及其他紧急情况在发生火灾或其他紧急情况时，应按照以下步骤进行应急处理：2.1 按下紧急呼叫按钮，与报警中心联系。

2.2 保持冷静，不要乱跑、乱推，选择适当的时间和条件等待救援。

1-铅垂线 2-对重中心线
3-轿厢架中心线 4-连接铁钉
注:图 3-1 中的 G 尺寸布置图上标注的导轨端面间距加二倍的导轨高加 20mm 间隙(见图 3-2b)；C 尺 寸为布置图上标注的导轨端面间距加二倍的导轨高（见图 3-2a） 。
图 3-2a 对重导轨安装示图 轿厢导轨安装示图
图 3-2b 3.1.2 样板架上标出轿厢架中心线， 门中心线， 门口净宽线， 导轨中心线， 各线的位置偏差不应超过 0.3mm。 3.1.3 在样板架放铅垂线的各点处，用薄锯条据个斜口，其旁钉一铁钉，作为悬挂固定铅垂线之用（见 图 3-3） 。 3.2 样板架的安置和悬挂铅垂线。 3.2.1 在机房楼板下面 500～600mm 的井道墙上，水平地凿四个 150×150mm 孔洞， 用两根截面大于 100 ×100mm 刨平的木梁，两端放入墙孔内，用水平仪校正水平后固定（见图 3-4） 。 3.2.2 在样板架上标记悬挂铅垂的各处，用 0.4～0.5mm 直径钢丝挂上 10～20 公斤的重锤放于底坑，待铅 垂线张紧稳定后，根据各层层门，校正样板架的正确位置后钉牢固在木梁上。 3.2.3 固定铅垂线。 在底坑距地 800～1000mm 高处，固定一个与顶部样板架相似的底坑样板架，样板架 安置符合要求后，用Ｕ形钉将铅垂线钉固于底坑样板架上（见图 3-5） 。 3.2.4 样板架的安置应符合下列要求：
7.6 轿门的安装 7.7 导靴安装 8 钢丝绳类 8.1 钢丝绳的使用 8.2 钢丝绳施工时处理方法 8.3 补偿链 8.4 钢丝绳孔的保护 9 对重安装 9.1 安装方法 1 10 光电装置安装和调试 10.1 光电装置安装注意事项 10.2 调试要点 11 平层装置 11.1 平层装置的安装与调整 12 称重装置 12.1 “王”字型称重装置的安装调整 12.2 ECW-L220+称重装置的安装调整 附件 1 电梯层高标识参考表

4）电梯平层度大于±5mm，电梯在正常使用下，发生安全钳误动作；
5）发生异常焦味，部件松动失灵，并联控制失效，错误动作；
6）出现以上现象之，应立即停用检查，或通知维修人员及时检查，排除故障，反复试验无误后，方可乘用电梯；
电梯使用紧急状态时，应采取的措施：
1）当电梯失去控制时，梯内乘客应保持冷静并报警（警铃、电话），关闭控制电源开关，可采取如下方法进行救援：
2）当电梯行驶突然停电时，若有应急电源，则应急电源立即投入工作，自动切断外供电源电路，输入三相低压给电动机并提供开闸电压，电梯即可慢速运行起直至平层开门为止。应急电源装置再自动恢复外供电路，使电梯处于正常状态。处于平层关门的电梯突然停电时，则自动开门；应急电源工作期间，自动点亮轿内“应急灯”，使乘客安全撤离轿厢；
2）当轿厢在门区时，轿内显示器除显示楼层字符外，还在字符上方显示“=”，以提醒轿内人员；
注：在检修状态时，侯梯厅处的楼层显示器不显示楼层字符，按下外呼按钮时才会显示电梯轿厢所在楼层的楼层字符；
3）如电梯轿厢在门区，同时点运↑按钮和↓按钮，轿门和厅门向开门方向蠕动，持续掀压则轿门和厅门完全打开；
注：机房（控制柜）检修操作，轿顶检修操作方法同轿内检修操作；
4）两台电梯并联控制时，总有一台处于下基站，另一台电梯处于上基站（第四层）或中间层，两台电梯依据如下并联原理完成乘客分流输送，此单台电梯提高了工作效率；
①A梯在下基站,B梯前往应召单方向召唤信号；
②B梯在运行中，若B梯下方有召唤，则A梯前往应召，当两台电梯同时开下基站，则先服务完毕的电梯自动返下基站，并顺向应召，另一台电梯服务完毕后返上基站；
4）电梯运行完毕应立即掀下红色急停开关；
2、机房（控制柜）检修操作
将控制柜检修盒上的检修转换开关由“正常”旋转至“紧急电动运行”后即可进行检修操作；

电梯安装与维护作业指导书第1章电梯概述 (3)1.1 电梯的定义与分类 (3)1.2 电梯的组成与工作原理 (4)1.3 电梯安全规范与标准 (4)第2章电梯安装前的准备工作 (5)2.1 施工现场勘察 (5)2.1.1 现场环境 (5)2.1.2 设备情况 (5)2.1.3 通道与运输 (5)2.1.4 施工条件 (5)2.2 施工方案制定 (5)2.2.1 施工流程 (5)2.2.2 施工方法 (5)2.2.3 施工组织设计 (5)2.2.4 安全措施 (5)2.3 施工人员培训与资质要求 (6)2.3.1 培训内容 (6)2.3.2 培训方式 (6)2.3.3 资质要求 (6)2.3.4 人员配置 (6)第3章电梯机械部分的安装 (6)3.1 机房设备安装 (6)3.1.1 设备检查 (6)3.1.2 机房布局 (6)3.1.3 设备安装 (6)3.1.4 电气接线 (7)3.2 井道设备安装 (7)3.2.1 导轨安装 (7)3.2.2 钢丝绳安装 (7)3.2.3 井道内其他设备安装 (7)3.3 轿厢与对重装置安装 (7)3.3.1 轿厢安装 (7)3.3.2 对重装置安装 (7)3.3.3 轿厢与对重装置调试 (7)第4章电梯电气部分的安装 (7)4.1 电气控制系统安装 (7)4.1.1 准备工作 (8)4.1.2 设备安装 (8)4.1.3 接线 (8)4.1.4 系统调试 (8)4.2 电气线路敷设 (8)4.2.2 线管敷设 (8)4.2.3 电气连接 (8)4.3 电梯电源与照明系统安装 (8)4.3.1 电源系统安装 (8)4.3.2 照明系统安装 (9)4.3.3 验收 (9)第5章电梯调试与验收 (9)5.1 电梯调试前的准备工作 (9)5.1.1 技术资料准备 (9)5.1.2 人员与工具准备 (9)5.1.3 现场环境检查 (9)5.1.4 电梯设备检查 (9)5.2 电梯调试方法与步骤 (9)5.2.1 电梯调试方法 (9)5.2.2 调试步骤 (9)5.3 电梯验收标准与程序 (10)5.3.1 验收标准 (10)5.3.2 验收程序 (10)第6章电梯维护保养基本要求 (10)6.1 维护保养的目的与意义 (10)6.1.1 保证电梯运行安全 (10)6.1.2 提高电梯运行效率 (10)6.1.3 降低电梯故障率 (10)6.1.4 节约电梯维修成本 (10)6.2 维护保养的基本要求 (10)6.2.1 维护保养人员要求 (10)6.2.2 维护保养工具及设备要求 (10)6.2.3 维护保养工作要求 (11)6.2.4 故障处理要求 (11)6.3 维护保养周期的确定 (11)6.3.1 日保养：每日对电梯进行一次清洁、检查、润滑等常规保养工作。

a段为自救状态 b段为专用状态 c段为泊梯开关 d段为超载检测禁止 e段为门止动 f段为自发电状态 g段为消防专用状态
2 层高测定模式
设定后的显示模式同模 设定后的显示模式同模 设定后的显示模式同
式0
式0
模式0
3 机房检修模式
设定后的显示模式同模 设定后的显示模式同模 设定后的显示模式同
式0
式0
模式0
2. 广日 G·Qik 电梯电气部件简介
图 2.1 RACE 控制板
GR/F212
图 2.2 轿厢数显板
广州广日电梯 工业有限公司
广日 G·Qik 电梯维修手册
编 号：GCJ16-022
第 4 页 共 13 页
版本号：00
图 2.3 轿厢通讯板
GR/F212
图 2.4 外召板
广州广日电梯 工业有限公司
功能。GRP键盘上电初始化时,默认为逻辑控制。若想 通过GRP键盘控制变频器,须首先依次按下▼键ENTER 键进入变频器控制模式。 注意: 1)只有在变频器控制模式下,START、STOP、MODE等功 能键才有效。 2)只有在变频器控制模式下,各种故障代码及P.OFF 才能立即在LCD上显示出来。 在变频器控制模式下,GRP 键盘参数设置采用三级菜 单结构,使用户能够更方便快捷地查询、修改功能码 及参数。此三级菜单依次为:功能组→功能码→功能
料。对电梯的日常维护检查，应参考随机文件中提供的电梯使用维护说明书、曳引机使用维护说
明书等说明书。
本维修手册适用于经过广日电梯专业指导和培训并取得中华人民共和国特种设备作业人员证
（电梯机械安装维修和电梯电气安装维修）的人员。电梯维修人员必须严格遵守中华人民共和国
特种设备安全规范和《广日电梯安装维护安全操作指引》(GCJ13-009)进行安全施工。

电种设备维护作业指导书编制：XXX日期:20XX.XX.XX审核:XXX日期：20XX.XX.XX批准:XXX日期:20XX.XX.XX修订记录修改日期：20XX.XX.XX申请单号修改入：XXX审核大：XXX批准人：XXX1 .目的规范电柳设备供方维护标准及维护作叱要求。

2 .范围适用于电梯设备维护业务外包监控管理。

3 .职责部门/岗位职责专业管理部门现范电种设备管理标准；监督指导各服务中心电用设备房管理情况；电梯供方维护情况进行评砧。

物业服务中心负责人监督本部门电押设备管理。

指定电梯设备外包监督责任外；维修负责人监督电梯外包方及外包监督责任人取责落实情况；对电栩外包方工作评估。

段备监督责任人对电梯供方定期维护工作进行监督、评估。

电种维保外包方依照外包合同及本作业指导书要求落实维保取责。

4 .方法与过程控制4.1 电梯设备维护标准4.1.1 轿厢设备维护标准：1 ）新Iff1内张贴电掷有效年枪合格证、安全乘桃城知。

2）矫师内照明良好，应急照明灯、报警功能应正常，粉蛆通脚风机无异常噪音，按钿面板整治，字迹清畸。

3）紧颔对讲话筒有使用提示标识，摘桂便利、通话声音清晰。

监控探头确保画面能分辨乘客面孔。

4）轿鼎平层误差在正负IOmrtt内。

5）电梯运行、增速、版速平稳。

从启动到平层皆无异常震动、冲击及异常声响。

行驶过程中轿厢无明显晃动，箱口无晃动而产生的撞击声，电柳口开启闭合灵活，无卡、择声音。

4.1.2 电梯机房段备维护标准:1 ）机房内配置盘车专用工具一套。

2）控制拒内的排贝房运行正常，柜内沿开符合要求，发路整洁，电器表面无枳尘现象；主回路接触器无打火碳化迹象；接地电阻小于4收、动力线绝缘电阻大于0.5兆收、控制线绝缘电阻大于0.25兆0：.各种开关、按钿、蜂鸣器、电拎、对济、指示灯、照明工作正常，无缺损，按线端子压按牢固，导线编号清楚无误。

3）曳引机电动机连接紧固，无晃动，无异常运行声音，电动机轴承温度应不高于80o C o4）减速器螺栓无松助、无傍蚀，运行时无不到句的噪声或撞击声，减速器内洞滑油清清，无渗漏，油面在标准范围内。

１．电梯的特点和结构电梯是具有特种容载装置沿着恒定不变的铅垂导轨，在不同水平面间，作间歇运行的电力驱动起重机械，它适宜于装置在二层以上的高层建筑物内，专供上下运送人员和货物之用。

1.1 电梯的传动系统电梯安装在建筑物内，必须有一个井道和机房。

机房内安装着曳引机，一般直接位于井道的上部。

在曳引机的曳引轮槽内围绕一组曳引钢丝绳。

钢丝绳的二个分支分别悬挂在曳引轮的两侧。

对1:1的曳引绳布置法来说，一个分支垂直下降连接在轿厢顶上的悬挂装置上，另一分支通过导向滑轮向外偏斜后垂直下降或直接垂直下降连接在对重架的悬挂装置上。

对2:1的曳引绳布置法来说，一个分支垂直下降绕过轿顶轮后连接到机房的悬挂装置上，另一分支垂直下降绕过对重轮后也连接到机房的悬挂装置上，轿厢和对重皆设有导靴分别在其井道中所装设的导轨上滑行，当电动机通电运转时通过蜗轮减速器而转动曳引轮，依靠轮槽与钢丝绳间的摩擦力来带动轿厢和对重运行，轿厢上升则对重下降，反之轿厢下降则对重上升。

1.2 电梯的结构电梯的结构可分为机械部分和电气部分，现将组成电梯的主要部件按其安装部位的不同分别列举并说明其作用。

1.2.1 机房部分1.2.1.1 曳引机是电梯的起重机构，安装在专用承重梁上，它主要由下列部件组成。

a .驱动电机驱动电动机采用三相鼠笼式感应电动机，采用变频变压的驱动方式对电机进行控制。

b.制动器是常闭式电磁制动器，只在电动机通电运转时期松闸，当电梯停驶时即进行制动并保持轿厢位置不变。

即制动器通电松闸、失电制动，充分保证其工作的可靠性。

c.减速器采用蜗轮蜗杆减速器，具有高精度、高效率和低噪音特点。

d.曳引轮具有半圆形带切口的绳槽，使钢丝绳与绳槽间产生足够的摩擦力。

1.2.1.2 限速器它通过安全钢丝绳索与轿厢连接，把轿厢的运动传给限速器转动，当轿厢运动速度超过允许的安全速度时，限速器即起作用：a.首先通过超限位开关，切断控制电路。

b.然后把限速器钢丝绳夹住带动安全钳动作，切断控制电路。

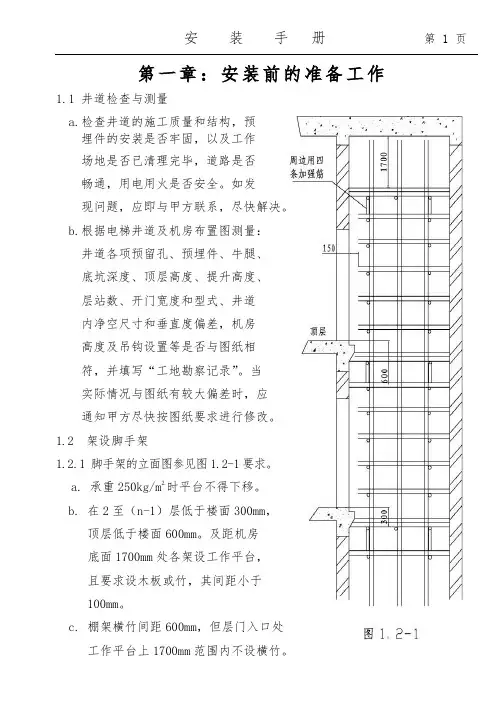

安装手册第 1 页第一章：安装前的准备工作1.1 井道检查与测量a.检查井道的施工质量和结构，预埋件的安装是否牢固，以及工作场地是否已清理完毕，道路是否畅通，用电用火是否安全。

如发现问题，应即与甲方联系，尽快解决。

b.根据电梯井道及机房布置图测量：井道各项预留孔、预埋件、牛腿、底坑深度、顶层高度、提升高度、层站数、开门宽度和型式、井道内净空尺寸和垂直度偏差，机房高度及吊钩设置等是否与图纸相符，并填写“工地勘察记录”。

当实际情况与图纸有较大偏差时，应通知甲方尽快按图纸要求进行修改。

1.2架设脚手架1.2.1 脚手架的立面图参见图1.2-1要求。

a. 承重250kg/m2时平台不得下移。

b. 在2至（n-1）层低于楼面300mm，顶层低于楼面600mm。

及距机房底面1700mm处各架设工作平台，且要求设木板或竹，其间距小于100mm。

c. 棚架横竹间距600mm，但层门入口处工作平台上1700mm范围内不设横竹。

棚竹规格立竹φ70～80mm，横竹φ50～60mm，且棚竹须经过足够的时效处理。

b. 当井道高度大于30m时，低层棚架四条立柱要用大头直径为φ100～130mm的茅竹。

1.2.20.5吨、1吨货梯旁开门客货梯脚手架平面设置图。

参见图1.2-2要求a．棚架立柱架设应满足图中尺寸b. 在双点线处设工作平台c. 井深与标准井深有变值时,有关尺寸要做相对应的修正。

d. 当L1或L2超过800mm时,要求在横竹的端部增设立柱。

1.2.32吨货梯旁开门客货梯脚手架平面设置图，见图1.2-3要求a.棚架立柱架设应满足图中尺寸。

b.在双点划线处搭设工作平台。

c. 1.2号立竹为各层门入口最低横竹到平台高度。

d.井深与标准井深有变化时，有关尺寸要做相对应的修正。

e.当L3或L4超过800mm时,要求在横竹的端部增设立柱。

f.图中L、B、 L1的尺寸见表1.2-1。

表1.2-1 单位:mm1.2.4 3吨、5吨货梯脚手架平面设置图，见图1.2-4要求a．棚架立柱架设应满足图中尺寸。

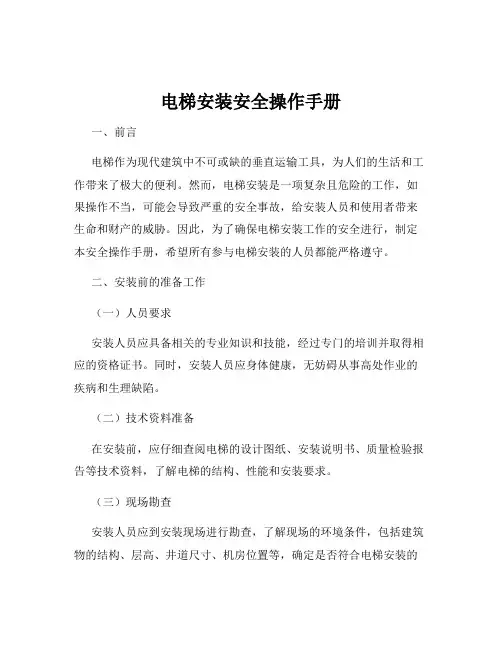

电梯安装安全操作手册一、前言电梯作为现代建筑中不可或缺的垂直运输工具，为人们的生活和工作带来了极大的便利。

然而，电梯安装是一项复杂且危险的工作，如果操作不当，可能会导致严重的安全事故，给安装人员和使用者带来生命和财产的威胁。

因此，为了确保电梯安装工作的安全进行，制定本安全操作手册，希望所有参与电梯安装的人员都能严格遵守。

二、安装前的准备工作（一）人员要求安装人员应具备相关的专业知识和技能，经过专门的培训并取得相应的资格证书。

同时，安装人员应身体健康，无妨碍从事高处作业的疾病和生理缺陷。

（二）技术资料准备在安装前，应仔细查阅电梯的设计图纸、安装说明书、质量检验报告等技术资料，了解电梯的结构、性能和安装要求。

（三）现场勘查安装人员应到安装现场进行勘查，了解现场的环境条件，包括建筑物的结构、层高、井道尺寸、机房位置等，确定是否符合电梯安装的要求。

如果发现现场条件与设计图纸不符，应及时与建设单位和设计单位沟通，协商解决方案。

（四）工具和设备准备根据安装工作的需要，准备好所需的工具和设备，如电动工具、起重设备、量具、安全防护用品等。

所有工具和设备应完好无损，性能可靠，并经过检验合格。

（五）材料准备按照设计要求，准备好所需的安装材料，如导轨、支架、轿厢、对重、钢丝绳等。

材料的质量应符合国家标准和设计要求，并有合格证明文件。

三、井道施工安全（一）井道搭建在进行井道施工时，应搭建牢固的脚手架，脚手架的搭建应符合相关标准和规范的要求。

脚手架的横杆和立杆间距应均匀，脚手板应铺满、铺平，并绑扎牢固。

（二）井道防护在井道入口处应设置防护门，并悬挂警示标志，防止无关人员进入井道。

在井道内，每隔一定距离应设置一道水平防护网，防止人员和物体坠落。

（三）照明和通风井道内应有足够的照明和良好的通风条件，照明灯具应采用安全电压，并固定牢固。

通风设备应运行正常，确保井道内空气清新。

（四）高处作业安全在井道内进行高处作业时，安装人员应系好安全带，安全带应挂在牢固可靠的地方。

4.2.12.3.4电梯到达撤退楼层后，门自动打开；4.2.12.3.5如果电梯在撤退楼层，即使门已关闭，电梯无人使用，门会再次打开；
4.2.12.4当门打开后，照明和风扇自动切断，电梯停止使用。
4.2.13消防员服务（EFS）
4ቤተ መጻሕፍቲ ባይዱ2.13.1EFS功能是EFO功能的延续；
4.2.13.2EFO过程完成后，就自动切换成EFS，在服务器上可以看到此过程的变化；
1.2.5维修与维护必须委托有资格的维修公司进行，以保证装置完整的安全性。一般的维护与维修说明，可在本册相应的电梯文件中找到。
1.2.6要永久保证电梯为用户提供紧急服务。在电梯使用时，必须确保轿厢的通信线路畅通工作，并在显著位置标明求救电话号码。
1.2.7需要按照当地规章进行检查。如果没有关于此装置的规章，则应由有资格的维修公司进行检查。
1.1.2电梯业主应将电梯文件保存在适当的地方，并以指定的人员能随时取阅为条件。本说明书中会介绍电梯的正常使用及其基本的维护方法，并给出发生故障和紧急情况时的操作说明。
1.1.3当发现与预期的和规定的用途不一致，以及观察到异常操作、噪声或异常动作时，当立即向电梯维修公司报告，维修公司应按正确的操作说明，排除故障或采取预防措施。
3．5用户单位需由经过培训、合格的人员对电梯进行操作，电梯基站钥匙和紧急开锁钥匙需由这些人负责保管。
3．6通往机房的门应保持锁闭。
3．7对于不完全封闭的井道，用户应采取相应措施，避免不相关人员有意或无意进入。
4．正常使用操作说明
4.1开机准备
4.2操作和运行
4.3检修运行
4.4校正运行（COR. RUN）
3．4．4根据使用情况，确定电梯大修期限；
3．4．5电梯停用七天以上时，须经详细检查后，方可使用；

电梯曳引机使用维护说明书（YJ200A、YJ275A、YJ320A、YJ250A）S2019.2苏州通润驱动设备股份有限公司版权声明苏州通润驱动设备股份有限公司版权所有。

在没有得到本公司书面授权之前，任何单位和个人不得擅自摘抄、复制本书（包括电子文档、光盘等）的部分章节或全部内容，不得以任何形式（包括资料和出版物）进行传播。

否则，本公司将保留追究其一切责任的权力。

本书内容如有改动，恕不另行通知。

说明书始终为最新版，如有发现与产品不同，请联系我司售后索取相应版本的说明书。

◆定期检查并及时清理制动轮及闸皮表面的油污或杂物。

◆定期检查制动闸皮磨损情况。

◆定期检查维护，保证制动臂销轴或制动瓦销轴动作灵活。

◆定期检查维护，保证制动器有一定的空行程及顶杆动作灵活。

◆定期检查主机外部各联接紧固件有无松动情况。

◆定期检查制动器微动开关动作的有效性。

◆定期检查减速箱内部蜗轮联接紧固件有无松动及蜗轮表面磨损点蚀情况。

目录1 序言 (3)1.1 安全注意事项 (3)1.2 曳引机使用前检查 (4)1.3 曳引机工作条件 (5)1.4 安装注意事项 (6)1.5 运输和存储 (6)2 电气连接 (10)2.1 总则 (10)2.2 电机接线 (11)2.3 制动器及微动开关的连接 (12)2.4 盘车开关的连接 (14)2.5 编码器的连接 (15)2.6 接地 (16)3 主机的使用和维护 (17)3.1 总则 (17)3.2 曳引机运行检查 (17)3.3 曳引机润滑说明 (18)3.4 松闸说明 (21)3.5 曳引机的维保 (22)3.6 蜗轮点蚀判定基准 (26)3.7 曳引轮绳槽磨损更换曳引轮判定基准 (29)3.8 常见故障处理方法 (31)4 制动系统的使用及维护 (34)4.1 总则 (34)14.2 制动系统的使用维护 (35)4.3 制动系统的调整 (36)4.3.1适用机型：YJ200A、YJ275A、YJ320A、YJ250A (40)4.4 制动闸皮的检查和维护 (43)4.5 制动器的分解和组装 (45)4.5.1 适用机型：YJ200A、YJ275A、YJ320A、YJ250A (45)5 三相异步电动机的使用及维护 (48)5.1 概述 (48)5.1.1 YTTD系列 (48)5.2 主要规格和技术参数 (49)5.3 使用与操作 (49)5.4 维护和保养 (50)5.5 电动机常见故障及排除方法 (51)21序言首先感谢您选用我公司的有齿轮曳引机，为了能让使用者充分了解本产品的功能特性并确保使用者及产品的安全，在使用本产品前，请详细阅读本使用维护说明书。

VII
第一部分 电梯安装调试说明书
电梯总构造图
1
电梯构造图 1
机房高度 2200mm
井道
乘场 底坑
2
电梯构造图 2
3
曳引机 曳引机承重梁
轿厢
门框 对重框组件 对重侧导轨 轿厢侧导轨 缓冲器
电梯构造图 3
绳头座 绳头组合
出入口组件
4
电梯井道配置图
井道设备立面图
井道设备配置图
载重
井道宽度
kg
mm
III
检验合格 标志固定在电梯显著位置上后 方可以投入正式使用 4 应当对电梯使用状况进行经常性检查 发现问题应当立即处理 情况紧急
时可以决定停止使用 并及时报告本单位负责人 特别的应定期确认电梯 的应急报警装置是否有效 确保大楼管理机构能有效地响应来自电梯的应 急召唤 而没有不恰当的延时 5 电梯安全使用的警示说明或警示标志应置于易于为乘客注意的显著位置 6 电梯出现故障或者发生异常情况 应当及时通知维修保养单位进行必要处 理 消除事故隐患后 方可重新投入使用 7 监督电梯日常维护保养单位定期检修 保养电梯 督促其做好电梯质量检 查和相关保养记录 并对使用单位必须记录 保存的有关技术文件和资料 进行有效管理 8 变更日常维护保养单位时 应书面确认被交接的电梯处于安全状态 9 应当按照相关规定的要求 在安全检验合格有效期满前 1 个月向特种设备 检验检测机构提出定期检验要求 目前在用电梯的定期检验周期为 1 年 未经定期检验或者检验不合格的电梯 不得继续使用 定期检验应符合 GB 7588 附录 E 及其它法律法规的要求 10 妥善保管 使用电梯层门钥匙 机房钥匙 若有必要需使用层门三角钥匙 打开层门时 务必要确认电梯的位置 防止坠入井道的危险 并且要遵守 电 梯层门解锭三角钥匙使用安全协议 此协议在我司提供层门三角钥匙 时 会要求使用单位签署 五 电梯乘客应当遵守使用安全注意事项的要求 服从有关工作人员的指挥 电梯乘客不得实施下列行为 1 违反电梯安全使用警示操作电梯 2 乘坐明示处于非安全状态下的电梯 3 采用非安全手段开启电梯层门 4 拆除 破坏电梯安全警示 标志或者报警装置和安全控制回路等电梯安

成都锐利电梯有限公司（晨升电梯）标准CDRLCSDT2013-XJ4G 杂物电梯使用维护说明书编制：审核：批准：1杂物电梯使用维护说明书杂物电梯梯是用电力拖动，具有载货轿厢，轿厢运行于铅垂的或与铅垂方向倾斜不大于15°角的两列刚性导轨之间，运送货物的固定设备。

是供图书馆、办公楼、饭店、医院运送图书、文件、食品、器械等小重量物件，但不允许人员进入的电梯。

一、电梯的构造：(1)机房部分：由电动机、制动机、减速器、曳引轮等机件组成。

A、曳引机：靠曳引绳与曳引轮的磨擦来实现轿厢运行的驱动机器。

B、控制柜：该柜上有PC微电脑和各种继电器、接触器，通过各种控制线和控制电缆，与轿厢或层站操纵箱上各种控制器件连接，以达到预定的操纵电梯、自动控制性能和安全保护性能的要求。

(2)轿厢：是电梯中装载货物的金属结构件，它借助轿厢由曳引绳牵动沿着导轨作垂直升降运动，完成载货的任务。

(3)井道部分：A、导轨：是为电梯轿厢和对重提供导向的构件。

B、缓冲器：设置在井道底坑内轿厢与对重的下方一种缓冲装置，当轿厢超载断绳失控而发生超速下降或坠落时对轿厢或对重起缓冲作用。

C、对重：是以其重量去平衡轿厢重量，改善曳引性能的一种装置，依靠对重导轨作垂直升降运动。

D、限位开关：是控制电梯轿厢运行时不允许越过上下端站一定的位置，如果轿厢越位碰到限位开关，就会切断电梯控制回路，使电梯停止运行。

(4)层站部分：A、厅门：在井道每个层楼停站处都设有厅门，厅门上应装有电气联锁和机械联锁装置。

当厅门关上后，电气联锁开关接通电梯才能启动，否则不能启动。

机械联锁的作用是只有在轿厢停在某层停站处这一层的层门才能打开，否则就打不开。

B、层楼指示灯：装在层门上面或侧面，显示电梯行驶方向及轿厢所在层楼。

C、召唤按钮、操纵箱：召唤按钮装在层门侧面；轿外操纵的操纵箱装在层门侧面。

通过召唤按钮和操纵箱来控制电梯的运行。

二、电梯的使用和安全操作注意事项1．电梯行驶前的准备工作：(1)司机应在每日工作之前，先将电梯上、下试行数次，检查有无故障和不正常现象。

北京好冉冉电梯安装有限公司2-G15-2000 电梯使用维护说明书2005-08-28发布 2005-10-05实施北京好冉冉电梯安装有限公司发布2-G15-2000北京好冉冉电梯安装有限公司电梯使用维护说明书一、概述1、电梯的结构特点电梯是建筑物不可缺少的垂直运输设备。

其运行特点是启动、停止、升降变化频繁， 承载变化大，电梯一旦投入运行就要连续工作，因此，要求维修员工定期对电梯进行维护 保养， 以缩短停梯时间，减少维修费用，提高电梯的运行效率，降低运行成本，延长电梯 的使用寿命。

2、维修保养只能由遵守安全操作规程、精通电梯维护保养工作的有责任心的技术工人进行。

3、电梯正常工作条件应符合如下要求： （1）电压波动不能超过±10%。

（2）机房及井道应保持干燥，无灰尘及有害化学气体。

（3）机房温度应在+ 5°C — 40°C ，相对温度大于85%（在25°C 时）。

（4）海拔高度不超过1000米。

二、安全操作规程1、电梯运行前的检查与准备工作。

（1）检查轿内灯及风扇工作是否正常。

（2）每日运行前，司机应先将电梯上下运行多次，观察平层精度及运行舒适感，确认正常 后方可使用。

2、电梯运行操作规程：（1）注意轿内清洁，轿内不允许装运易燃易爆的危险品。

不允许利用安全窗运送超长物体。

（2）严禁在门开启的情况下，掀按按钮来开动电梯，或用急停按钮消号。

（3）当电梯发生下列故障时，电梯应立即停止使用，待检修正常后方能使用。

① 电梯运行时，速度变化不正常时； ② 厅门及轿门全关闭后，电梯不走车时； ③ 内选信号及外呼信号失控时； ④ 轿厢在额定载重下，冲顶或蹲底时； ⑤ 电梯运行有异常噪音、较大震动时；北京好冉冉电梯安装有限公司 2005-08-28批准2005-10-05实施A/0⑥安全钳误动作时；⑦嗅到焦、烟味及其它异味时；⑧电梯金属部分有麻手的感觉时。

三、维修保养安全操作规程1、维修保养员工处在下列状态下不得上岗工作：疲劳作业、酗酒、吸毒、服用兴奋剂。
